BEDIENUNGSANLEITUNG PV 20 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

WARNING: Um elektrischen Schlag oder Brandgefahr zu verhindern, sollte dieser Apparat nicht Regen oder Feuchtigkeit ausgesetzt werden und Gegenstände mit Flüssigkeiten gefuellt, wie Vasen, nicht auf diesen Apparat gesetzt werden. Bevor dieser Apparat verwendet wird,lesen Sieitte den Funktionsführer fur weitere Warnungen.

ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:

1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachen Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Setzen Sie这点 Gerät nicht in der Nähe von Wasser ein.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Luftrungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Installieren Sie das Gerät nicht darüber Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Erdungssteckers. Ein gapolter Stecker weist zwei Stifte auf, von denen einer breiter ist als der andere. Ein Erdungsstecker weist zwei Stifte und einen dritten Erdungsstift auf. Der breite Stift bzw. der dritte Stift dient ihrer Sicherheit. Sollte der beiliegende Stecker nicht in ihre Steckdose passen, wenden Sie sichitte an einen Elektriker, um die ungeeignete Steckdose austauschen zu halten.
10. Schützen Sie das Netzkabel, sodass niemand darauf auf tritt oder es geknicht wird, insbesondere an Steckern oder Buchsen und ihren Austritsstellen aus dem Gerät.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät verkauf wurde. Wir ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät weitere vorsichtig, damit er nicht umkippt und möglicherweise jeder verletzt wird.
13. Trennen Sie das Gerät während eines Gewitters oder während längerer Zeiträume, in denen es nicht benutzt wird, von der Stromversorgung.
14. Lassen Sie samlliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchfuhren. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
15. Der ErdungsstiftarfneentfertwerdenAuf Wunsch sendwir Ihnen gneuere kostenloseBroschure,Shock Hazard and GroundingGefahr durch elektrischen Schlag und Erdung) zu.SchlieBen Sie nur an die Stromversorgung der Art an, die am Gerat neben dem Netzkabel angegeben ist.
16. Wenn these Product in ein Gerate-Rack eingebaut werden soll, muss eine Versorgung uber die Rückseite eingerichtet werden.
17. Hinweis - Nur für Großbritannien: Sollte die Farbe der Drähte in der Netzleitung these Geräts nicht mit den Klemmen in Ihr Stecker übereinstimmen, gehen Sie folgendermaßen vor:
    C E

a) Der grün-gelbe Draht muss an die mit E (Symbol für Erde) markierte bzw. grüne oder grün-gelbe Klemme angeschlossen werden.
b) Der blaue Draht muss an die mit N markierte bzw. schwarze Klemme angeschlossen werden.
c) Der braune Draht muss an die mit L markierte bzw. rote Klemme angeschlossen werden.

1. Dieses Gerätarf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät abgestellt werden.
2. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Menschen zu Menschen verschienen, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärn ausgesetzt ist. Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen Pegel für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden	Geräuschpegel dBA, langsame Reaktion
8	90
6	92
4	95
3	97
2	100
1 1/2	102
1	105
1/2	110
1/4 oder weniger	115

Laut OSHA kann jeder Belastung über den oberstehenden zulässigen Grenzwert zu einem gewissen Gehörverlust führen. Sollte die Belastung die oberstehenden Grenzwerte übersteigen, müssen beim Betrieb these Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie diese Verstärkungssystem hohe Schalldruckpegel erzeugen können, beim Betrieb these Geräts einen Gehörschutz zuTRAgen.

BEWAHREN SIE DIESE SICHERHEITSHINWEISE AUF!

Kompakt-Mischpult Beschreibung

Herzlichen Glückwunsch! Sie haben gedie ein Peavey PV 10, PV 14 bzw. PV 20 Kompakt-Mischpult erworben. PV 10, PV 14 und PV 20 sind Mischpulte, die来这里 ihrer geringen Maße Studioqualität liefern und die verschiedene Anforderungen erfüllen. Sie sind die perfekten Mischpulte für keine Veranstaltungen oder das Heimstudio. Die Mischpulte der PV-Serie sind mit eingebauten DSP-Effekten insbesondere für Aufnahmen unter realen Bedingungen und zur Beschallung ausgestattet. Zudem kann mit den Parameterreglern jeder Effekt nach Wunsch angepasst werden.

Lesen Sie sich diese Anleitungrette sorgfaltig durch, damit sowohl ihre Sicherheit als auch die ihrer Ausrüstung gewährleistet ist.

Merkmale:

• XLR-Mikroeingänge (sechs am PV 10, zehn am PV 14 und sechzehn am PV 20)
  Zwei Stereo-Kanäle mit Cinch- und 6,3-mm-Eingängen
  3-Band-Kanal-EQ
  A/B-Stereo-Eingangswahlschalter fur weniger Verkabelung
• Inserts an allen Monokanalen
• 80-Hz-Tiefpassschalter an alle Mikroeingängen
• USB-Anschluss (Standard beim PV 20, optional beim PV 10 und PV 14)
• Clip-LEDs zur Überwachung des gesamten Signalwegs auf Clipping
• Signal-LEDs an jedem Eingangskanal
• Mute-Schalter mit LED-Anzeigen an jedem Eingangskanal
  Schalter für 48-V-Phantomspeisung
• Effects Send an jedem Kanal mit Stereo Return
• Eingebaute digitale Effekte mit 16 Funktionen, z.B. Reverb, Delay und Vocal Enhancement
• Beliebige Anpassung der Effektfunktionen über Effekt-Parameteinstellung
• Monitor Send anadem Kanal
• Aufnahmeüberwachungsfunktionen ohne Latenzzeit
  Abhörmausgang mit Pegelregler
  Contour-EQ-Schalter
  Eingebautes Universal-Eingangsgnetzteil
• Optionales Rack-Montageset (nur PV 10 und PV 14)

Installationshinweis:

Zwischen dem Gerät und brennbaren Flächen müssen folgende Abstände eingehalten werden: Oben 20,32 cm, seitlich 30,48 cm, halten 30,48 cm.

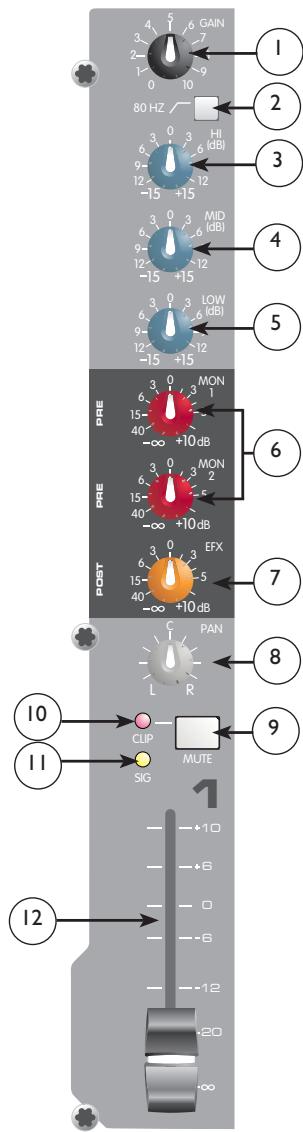

Gain

Mit diesen Regler wird der Nennbetriebspegel für den Kanal eingestellt. Die Eingangsverstärkung kann über einen weiten Bereich eingestellt werden, um zarte Stimmen oder sehr laute Drums zu kompensieren. Um den Rauschabstand zu maximieren, sollte die Verstärkung auf den korrekten Pegel mit dem Kanal-Pegelregler (12) auf o gestellt werden. Leuchtet die Clip-LED kontinuierlich auf, sollte die Verstärkung verringgert werden.

8o-Hz-Tiefpass

Der Tiefpassfilter hat eine Eckfrequency von 80 Hz. Ist er aktiviert, kann er die Klarheit verstärken, indem er die tiefen Frequen herausnimmt, durch die ein Mix unsauber klingen kann. Diese Funktion ist besonders hilfreich bei Außenveranstaltungen an einem windigen Tag oder auf einer hohl klingenden, lauten Bühne. Diese Umgebungsgeräuche konnen die Leistung des Beschallungssystems beeinträchtigen. Mittels diesen Schalters werden diese Frequen aus dem System herausgenommen und die Leistung wieder da eingesetzt, wo sie benötigt wird.

Hi EQ

Aktiver Klangregler (stufenlos regelbar: ± 15 dB), mit dem der Pegel im Hochfrequenzbereich variiert werden kann.

Mid EQ

Aktiver Klangregler (Spitze/Kerbe: ± 15 dB), mit dem der Mittenfrequenzbereich variiert werden kann.

Low EQ

Aktiver Klangregler (stufenlos regelbar: ± 15 dB), mit dem der Pegel im Niederfrequenzbereich variiert werden kann.

Achtung: Ein übermäßig Anheiten der Niederfrequenzen führt zu erhöhtem Energieverbrauch und steigert das Risiko einer Beschädigung der Laatsprecher.

MON Send

Mit diesen Regler wird der Pegel des Kanalsignals festgelegt, das zum Monitorausgang gesendet wird. Das Signal wird vor dem Kanalpegelregler, jedoch hinter dem Kanal-EQ abgenommen.

EFX Send

Mit diesen Regler wird der Pegel des Kanalsignals festgelegt, das dem Effects-Mix zugemisch wird. Das Effects-Send-Signal wird hinter dem Kanal-Fader (12) abgenommen, sodass sich Einstellungen des Faders auch auf den Send-Pegel auswirken.

Pan

Mit diesen Regler wird die Platzierung des Signals im Stereofeld festgelegt. Bei vollständiger Drehung im entgegenegasetzen Uhrzeigersinn ist das Signal nur im linken Kanal präsent, bei vollständiger Drehung im Uhrzeigersinn nur im rechten Kanal. An den Stereokanäten 5/6 und 7/8 des PV 10 bzw. 11/12 und 13/14 des PV 14 fungiert dieser Regler als Ausgleichsregler, mit dem der relative Pegel der Signale links und rechts eingestellt wird.

Mute

Mit der Mute-Taste kann das Kanalsignal ganz schnell aus Left/Right-Main-Mix-, Effects- und Monitor-Sends herausgenommen werden, ohne die Reglereinstellungen zu verändern.

Clip/Mute-LED

These LED zeigt in der Regel an, dass sich der Kanalsignalpegel dem Überlastungspunkt nähert, leuchtet jedoch auch bei eingeschalteter Mute-Taste. Die Clip-Anzeigeschaltung überwacht das Signal an vielen Punkten im Canal um zu gewährleisten, dass sümttliche Clipping-Situationen erfasst werden. Die LED leuchtet bei +19 dBu auf und warnt, wenn Gain oder EQ Boost verringgert werden müssen. Leuchtet sie auf, stehen nur noch knapp 3 dB Headroom zur Verfügung.

Signal-LED

Die Signal-LED leuchtet auf, wenn der Kanalpegel etwa -20 dBu erreicht. Sie zeigt nicht nur an, welche Kanäle aktiv sind, sondern dient auch als kleiner Pegelmesser.

Fader

Der Kanal-Fader dient als Kanalausgangsregler, mit dem der Signalpegel zum Left/Right-Mix und Effects-Send-Regler eingestellt wird. Die optimale Einstellung für diesen Regler ist die Position „o“ (Leistungsverständlung).

Tape In/Out

An die Tape-Eingangsklinken konnen die Ausgangspegel von Tonband, CD-Player oder Computer-Soundkarte angeschlossen werden. Der Ausgangspegel beträgt +4 dBu für den Anschluss an einen Tonband- oder Soundkarteneingang. Die Tape-Eingänge konnen als zusätzlicher Stereoeingang verwendet werden, wenn der Tape-to-Main-Mix-Schalter (27) gedrückt wird. Der Tape-Eingang kann zugemverwendet werden, um den Tonband- bzw. Soundkartenausgang ohne die Gefahr eines Feedbacks zu überwachen.

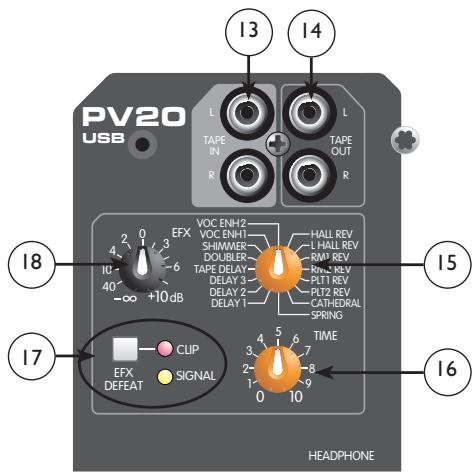

EFX-Ausb Wahl

Mit thisem Drehschalter wird einer der 16 verfügbaren Effekte ausgewählt. Sie sind in der folgenden Tabelle beschrieben.

	Effekt	Beschreibung	Anwendung	Parameter
1	Hall Rev	Mittlerer Konzertsaal	Ensemble	Hall-Dauer
2	Large Hall Rev	Größerer Konzertsaal, dunkler	Allgemeiner Hall	Hall-Dauer
3	Room 1 Rev	Kleiner Raum, hell	Pop-Gesang	Hall-Dauer
4	Room 2 Rev	Größerer Raum, dunkler	Schlagzeuge, Rhythmus	Hall-Dauer
5	Plate 1 Rev	Hell	Pop-Gesang	Hall-Dauer
6	Plate 2 Rev	Dunkler	Schlagzeuge	Hall-Dauer
7	Cathedral	Großer Raum, länger und dunkler	Chor	Hall-Dauer
8	Spring	Klassische Feder	Gitarre	Hall-Dauer
9	Delay 1	Einzelner Delay (Slap-back)	Stimme/Instrumente	Delay-Dauer
10	Delay 2	Warmer Delay mit Wiederholungen	Instrumente	Delay-Dauer
11	Delay 3	Dunkler Delay mit Wiederholungen	Instrumente	Delay-Dauer
12	Tape Delay	Warmer Delay	Instrumente	Delay-Dauer/Feedback
13	Doubler	Einzelner Delay, 30-120 ms	Instrumente	Delay-Dauer
14	Shimmer	Warmer Delay mit Modulation	Instrumente	Delay-Dauer
15	Vocal Enhancement 1	Hellt auf und fügt Raumhall hinzu	Stimme	Hall-Pegel
16	Vocal Enhancement 2	Hellt auf und fügt Federrhall hinzu	Stimme	Hall-Pegel

16 EFX Time

Mit diesen Regler wird die Dauer des jeweiligen Reverb oder Delay verändert.

17 Grüne Signal-LED und rote Clip-LED

Mit der grünen Signal-LED und der roten Clip-LED wird der Betriebseingangsgespel zu den Effektprozessoren des PV 10 bzw. PV 14 eingestellt. Der Signalpegel zum Prozessor wird von den Kanal-Fader-, Effects-Send- und Effects-Send-Master-Reglern beeinflusst. Stellen Sie zuerst den Master-Regler auf o (12 Uhr), und stellen Sie die Kanal-Sends so ein, dass die Signal-LED leuchtet und die Clip-LED - wenn überhaupt - nur gelegentlich blinkt. Die Clip-LED leuchtet bei 6 dB unter Clipping auf. Durch Drücken von EFX-Defeat wird das Effects-Signal stummgeschaltet, und die Clip-/Mute-LED leuchtet auf.

(18) EFX Return

Ist der Eingangspegel eingestellt (siehe 17), mischen Sie mit dem EFX-Return-Regler den Ausgang des Effektprozessors den Main-Left/Right-Ausgängen zu. Denken Sie daran, dass auch beim Hall weniger oft mehr ist!

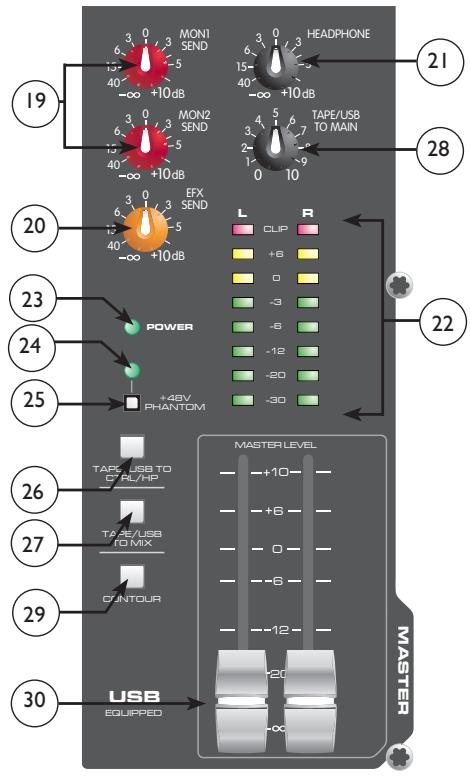

(19) MON Send Master

Dies ist der Master-Ausgangspegelregler für den Monitor-Mix. Der an die Monitor-Send-Klinke (36) gesendete Ausgangspegel wird mit den Monitor-Send-Reglern des Kanals (6) und thisem Master-Regler eingestellt.

(20) EFX Send Master

Dies ist der Master-Ausgangspegelregler für den EFX-Mix. Der an die EFX-Send-Klinke gesendete Ausgangspegel und der interne Effektprozessor werden mit den Kanalpegelreglern (12), den Kanal-EFX-Send-Reglern (7) und thism Master-Regler eingestellt. Wir empfehlen, diesen Regler auf die Position o zu stellen.

21) Headphone-Pegel

Mit diesen Regler werden die Ausgangspiegel für Kopfhörer und Abhörraum eingestellt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegengesetzen Uhrzeigersinn heruntergedreht werden, bevor Sie Kopfhörer aufsetzen. Drehen Sie den Knopf langsam im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Das Signal in den Kopfhörern ist in der Regel das Left/Right-Signal. Wird der Tape-to-Control-Room-Schalter (26) gedrückt, wird das Tape-Signal zugefügt.

22 LED-Messanzeigen

Zwei sichsteilige LED-Anzeigefelder überwachen die Pegel der Main-Left/Right-Ausgänge. Sie sind von -30 dB bis +19 dB geeicht. o dB auf der Messanzeige entspricht +4 dBu an den Ausgängen.

(23) Power-LED

Die LED leuchtet auf, wenn das Gerät eingeschaltet ist, mit Wechselstrom versorgt wird und störungsfrei arbeitet.

These LED leuchtet auf, wenn der Phantomspeisung-Schalter (25) gedrückt wurde.

Phantomspeisung-Schalter

Versorgt die Eingangs-XLR-Stecker mit 48 V Gleichstrom, um Mikrofone mit Phantomspeisung zu betreiben.

Wird die Phantomspeisung verwendet, dürfen keine unsymmetrierten dynamischen Mikrofone oder anderen Geräte an die XLR-Eingänge angeschlossen werden.

Tape to CTRL/HP

Mit diesen Schalter wird Tape Return den Control-Room-(38) und Kopfhörerausgängen (40) zur Überwachung ohne Latenzzeit zugefügt.

Tape to Mix

Ist dieser Schalter aktiviert, wird das Signal von den Tape-Eingängen (13) zu den Main-Ausgängen (39) geleitet.

Tape/USB to Main - nur PV 20

Dieser Knopf erlaubt in einfacher Weise die Regelung der Tape Input (13) oder USB Input (44) Lautstärke (Bei den Modellen PV 10 und PV 14 erfolgt die Steuerung der USB Lautstärke über den Computer)

Contour-Schalter

Ist dieser Schalter aktiviert, wird das Signal durch Hinzufugen von Bässen und Höhen verstärkt. Dies ist bei geringeren Lautstärken für Tonband- bzw. CD-Playback weitere wirksam.

Master-Level-Fader

Die Master-Fader regeln die Pegel, die an die Main-Left/Right-Ausgabe gesendet werden. Die besten Ergebnisse werden erzielt, wenn diese Regler um die Position oeingestellt werden.

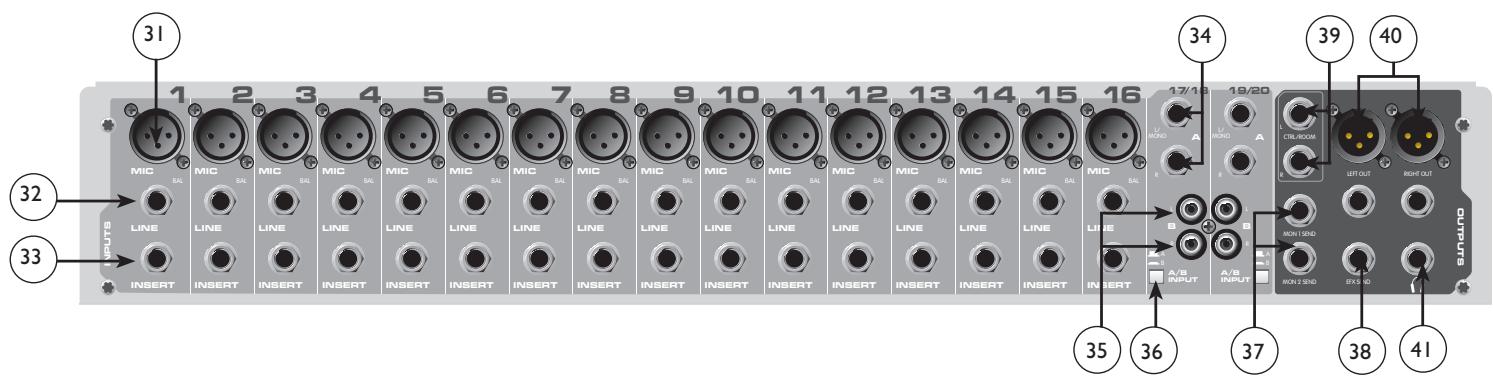

Rückseite

Mic- (XLR-) Eingänge

Symmetrierte XLR-Eingänge, die für ein Mikrofon oder eine andere niederohmige Quelle optimiert wurden. Stift 2 ist der positive Eingang. Auf Grund der Vielzahl an möglich den Gain-Einstellungen konnen Signalpegel von bis zu +14 dBu erreicht werden.

Line-Eingänge (6,3 mm)

Dies ist ein symmetrierter 6,3-mm-(TRS)-Klinkeneingang mit einer Impedanz von 10 kOhm. Die Spitze ist der positive Eingang und wird für unsymmetrierte Eingänge verwendet. Sein Gain liegt 20 dB unter dem des XLR-Eingangs, und er hat keine Phantomspeisung. Die Mic- und Line-Eingänge)dürfen nicht gleichzeitig verwendet werden.

33 Insert

6,3-mm-Klinkenstecker, der das Einschleifen externer Signalprozessoren in den Kanalsignalweg ermöglich. Spitze = Send, Ring = Return, Masse = Erde.

34 Stereo-Eingänge (6,3 mm)

These unsymmetrierten 6,3-mm-Eingänge dienen als Stereo-Line-Eingang mit beiden Klinken oder als Mono-Eingang, wenn der Anschluss nur an den Left/Mono-Eingang erfolgt. Damit diese Klinken aktiv sind, muss der A/B-Eingangswahlschalter auf „A“ stehen.

(35) Cinch-Eingänge

These Cinch-Eingänge fungieren als Stereo-Line-Eingänge. Damit diese Klinken aktiv sind, muss der A/B-Eingangswahlschalter auf „B“ stehen.

(36) A/B-Schalter

Der A/B-Eingangswahlschalter erweitert die Fähigkeiten des PV 10- bzw. PV 14-Mischpults, da zwei Stereoquellen an jeder Stereo-Line-Eingang angeschlossen werden können. Anstatt sie nochmals anschließen zu müssen, kann mit dem Schalter ausgewählten werden, welche Eingangsklinken aktiv sind.

(37) MON Send

Der MON Send verfügt über eine symmetrierte 6,3-mm-Klinke in der Master-Stufe. Diese Ausgang kann mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der MON-Mix wird durch die Stärke des Signals, das an den MON-Bus in jeder Kanal gesendet wird, und durch den Monitor-Master-Regler festgelegt.

(38) EFX Send

Der EFX Send verfügt über eine symmetrierte 6,3-mm-Klinke in der Master-Stufe. Diese Ausgabe konnen mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der EFX-Mix wird durch die Stärke des Signals, das an den EFX-Bus in jedem Kanal gesendet wird, und durch den EFX-Master-Regler festgelegt.

39) Control-Room-Ausgange

Die Control-Room-Ausgänge verfügen über zwei symmetrierte 6,3-mm-Klinken. Diese Ausgänge konnen mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der Control-Room-Ausgangspiegel wird mit dem Headphone-Pegelregler (21) eingestellt.

40) Left/Right-Ausgange

Die Left/Right-Ausgänge verfügen über zwei symmetrierte 6,3-mm-Klinken sowie zwei voll symmetrierte XLR-Ausgänge. Die 6,3-mm-Ausgänge können mit symmetrierten Klinkensteckern (Spitze, Ring, Masse) oder unsymmetrierten Klinkensteckern (Spitze, Masse) verwendet werden. Der Ausgangspiegel wird über den Master-Level-Fader (29) eingestellt. Beide Ausgänge können gleichzeitig eingesetzt werden.

(41) Kopfhörerausgang

Der Kopfhörerausgang ist eine 6,3-mm-Klinke (Spitze = links, Ring = rechts, Masse = Erde). Das an die-ten Ausgang gesendete Signal ist in der Regel der Left/Right-Mix. Ist der Tape-to-Control-Room-Schalter aktiviert, wird das Tape-Eingangssignal dem Left/Right-Mix zugefügt und kann über die Kopfhörer überwacht werden.

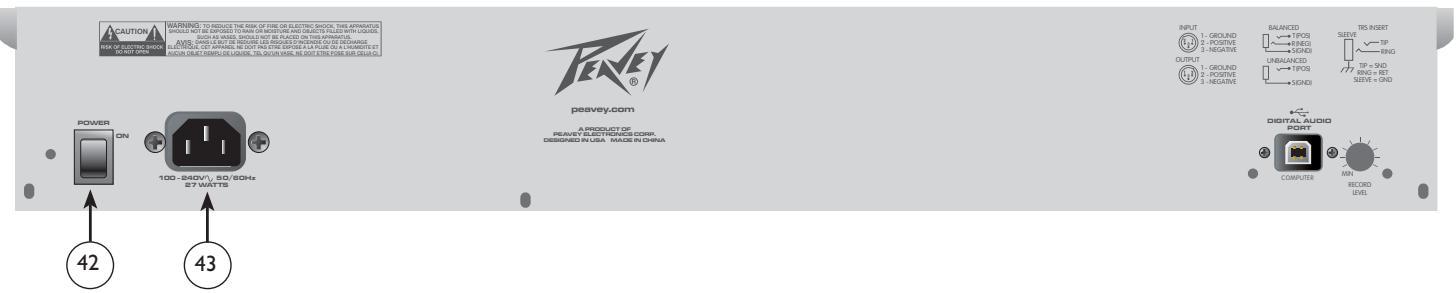

Power-Schalter

Durch Drücken these Schalters wird das Gerät mit Netzstrom versorgt.

Achtung: Der Netzschalter these Geräts unterbricht nur eine Seite der Leitung. Daher kann das Mischpuhl gefährliche Energie abgeben, selbst wenn der Netzschalter auf OFF stehen.

Abziehbares Netzkabel

In these Steckdose wird das beiliegende IEC-Netzkel gesteckt, über das das Gerät mit Wechselstrom versorgt wird. Schließen Sie das Netzkel an diesen Stecker und an eine korrekt geerdete Wechselstromversorgung an. Wirde eine ungeeignete Netzspannung verwendet, kann dies das Gerät beschädigen (siehe Spannungsangaben am Gerät). Der Erdungsstift am Stecker des Netzkabels darf auf keinen Fall entfernt oder abgeschritten werden. Das Mischpult wird mit einem Netzkel gefelwert, das die korrekten Werte aufweist. Sollte das Kabel verloren gehen oder beschädigt werden, muss es durch ein Kabel mit den korrekten Werten ersetzt werden.

HINWEIS: NUR FÜR GROSSBRITANNIEN

Sollte die Farbe der Drahte in der Netzleitung these Gerats nicht mit den farbigen Markierungen fur die Klemmen in Ihrem Stecker übereinstimmen, gehen Sie folgendermaßen vor: (1) Der grün-gelbe Draht muss an die mit E oder durch das Symbol für Erde markierte oder grüne bzw. grün-gelbe Klemme angeschlüssen werden. (2) Der blaue Draht muss an die mit N markierte oder schwarze Klemme angeschlossen werden. (3) Der braune Draht muss an die mit L markierte oder rote Klemme angeschlossen werden.

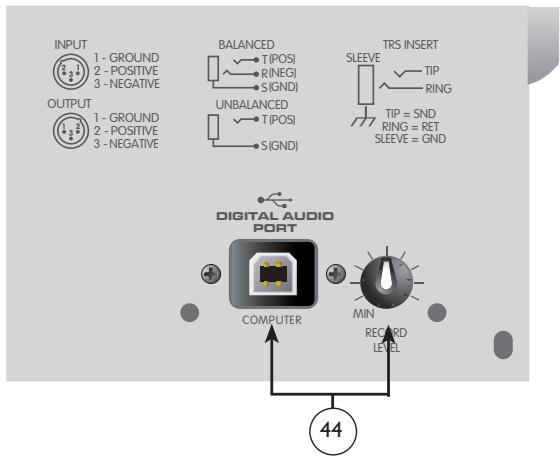

44 USB Port und USB Port Level Control

Der USB Port betet die Möglichkeit zum Anschluss eines PV-Mixers an einen Computer, um Aufnahmen zu machen, oder digitale Audiosignale vom Computer abzuspielen. Am USB Port liegt das Signal des Main/Tape Stereoausgangs an. Der Pegel des Main-Mix Signals der über USB übertragen wird, kann mit dem Record Level Control-Regler direkt geben dem USB Port eingestellt werden. Der USB-Port empfängt digitales Audiosignal vom Computer, dass über den „Tape/USB to Mix“ Schalter (27) an den Main/Left Ausgang geroutet werden kann. Die Kontrolle der USB Eingangslautstärke erfolgt über den Computer.

Kompatibel mit Windows 2000/XP und ME. Auch kompatibel ab Mac OS X 10.o aufwärts.

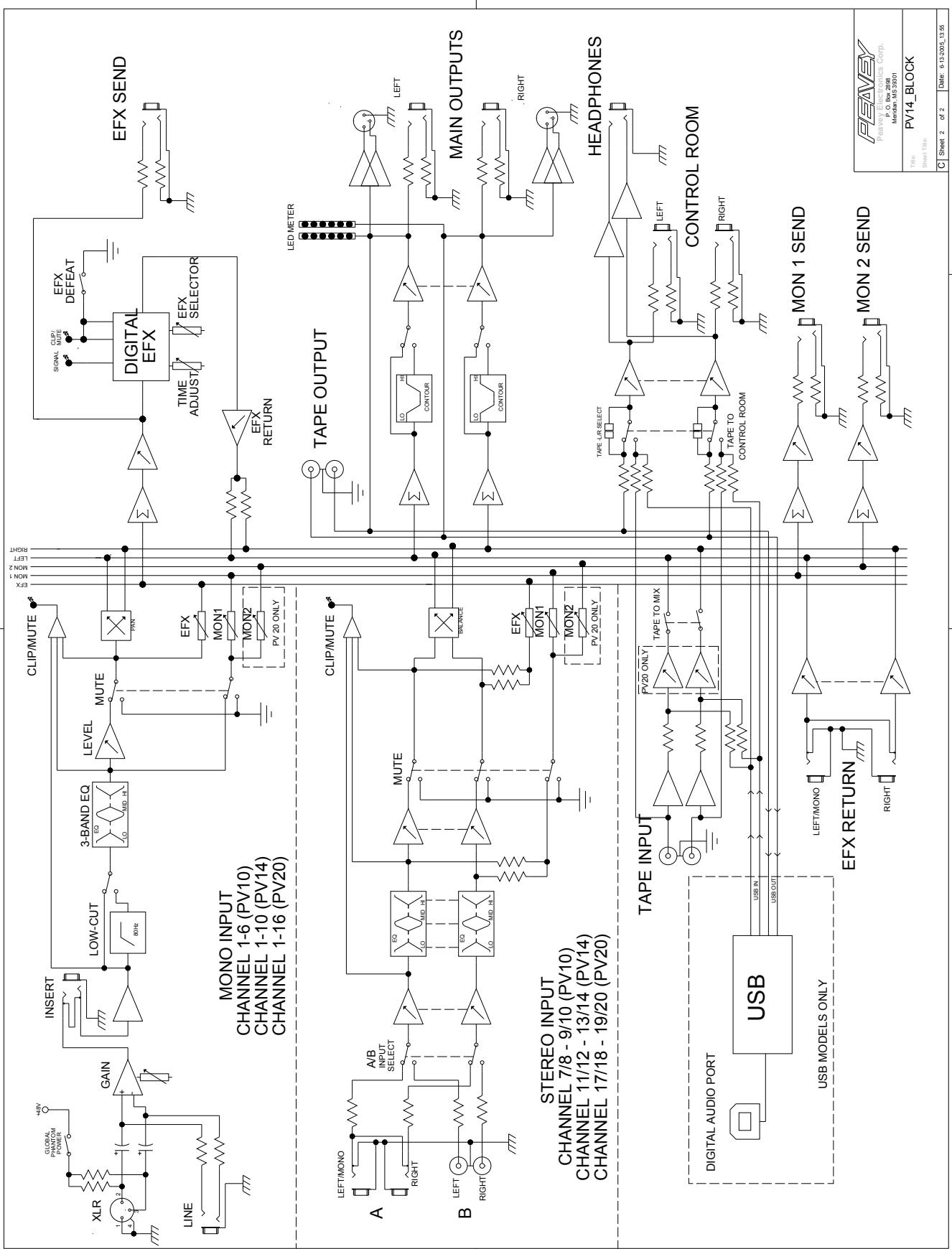

Block Diagram-PV ^TM 10, PV ^TM 14 & PV ^TM 20

Änderungen von Merkmalen und technischen Daten vorbehalten.

PV^TM10 , PV^TM14 und PV^TM20 Series Technische Daten

Eingänge

Funktion	Eingangsimpedanz (ohms mind.)	Eingangs-Gain-Einstellung	Eingangspegel			Sym/Unsym	Stecker
			Min**	Nominal*	Max
Mikrofon (150 ohms)	2.2k	Max Gain (60 dB)	-76 dBu	-56 dBu	-38 dBu	Sym	XLR-Stift 1 Erde Stift 2 (+) Stift 3 (-)
		Min Gain (10 dB)	-24 dBu	-4 dBu	+14 dBu
Line (10 k ohms)	10k	Max Gain (40 dB)	-56 dBu	-36 dBu	-18 dBu	Sym	6,3-mm-Klinke; Spitze (+) Ring (-) Masse (Erde)
		Min Gain (-10 dB)	-10 dBu	+14 dBu	+32 dBu
Stereo Line Input	10k	Max Gain (20 dB)	-36 dBu	-16 dBu	+2 dBu	Unsym	6,3-mm-Klinke; Spitze (+) Masse (Erde)
		Nominal	-21 dBu	-1 dBu	+17 dBu
Tape	10k	entfällt (10 dB)	-17 dBu	-10 dBV	+12 dBu	Unsym	Cinch-Phono-stecker
o dBu=0.775 V (RMS)

** Mindesteingangsgspiegel (Empfindlichkeit) ist daskleinste Signal, das eine Nennleistung (+4 dBu) erzeugt, wobei Kanal- und Master-Fader auf maximale Verständigung eingestellt sind.
* Nenneinstellungen werden als Einstellung aller Regler auf o dB (bzw. Drehregler um 50% gedreht) bezeichnet; ausgenommen ist der Gain-Regler, der wie angegeben eingestellt ist.

Ausgänge

Funktion	Min. Last-impedanz (ohms)	Ausgangspegel		Sym/Un-sym	Stecker
		Nominal	Max
Main Left/Right	600	+4 dBu	+22 dBu	Sym	XLR-Stift Erde Spitze Stift 2 (+), Stift 3 (-)
					6,3-mm-Klinke: Spitze (+), Ring (-) Masse (Erde)
Effects and Monitor Sends	600	+4 dBu	+22 dBu	Sym	6,3-mm-Klinke: Spitze (+), Ring (-) Masse (Erde)
Control Room	600	+4 dBu	+22 dBu	Sym	6,3-mm-Klinke: Spitze (+), Ring (-) Masse (Erde)
Headphone	8	+4 dBu (no load)	+22 dBu	Unsym	6,3-mm-Klinke; Spitze links, Ring rechts Masse (Erde)
Tape	2.2k	+4 dBu	+22 dBu	Unsym	Cinch-Phonostecker
USB o dBu=0.775 V (RMS)

Gain

Einstellungen Mic-Eingang-Gain:	10 dB to 60 dB
Mic-Eingang an Left/Right-Balance-Ausgang	88 dB (max gain)
Einstellungen Line-Eingang-Gain:	-10 dB to 40 dB
Line-Eingang an Left/Right-Balance-Ausgang	60 dB (max gain)
Einstellungen Stereo-Line-Eingang-Gain:	Aus bis +20 dB
Stereo-Line-Eingang an Left/Right-Ausgang	40 dB (max gain)

Frequenzverhalten

Mic-Eingang an Left/Right-Ausgang

Nichtlineare Gesamtverzerrung

<0.02% 20 Hz to 20 kHz Mic an Left/Right-Ausgang

<0.0007% Mic-Vorverstärkerverzerrung

Brummen und Rauschen

Ausgang	Restrauschen	Rauschabstand (Ref: +4dBu)	Testbedingungen
Master Left/Right	-97 dBu	101 dB	Master-Fader unten, Kanalpegel unter
	-90 dBu	94 dB	Master-Fader nominal, Kanalpegel unter
	-83 dBu	87 dB	Master-Fader nominal, Kanalpegel nominal, gedämpfte ungerade Kanäle (links), gerade Kanäle (rechts)
Monitor Send	-95 dBu	99 dB	Alle Regler aus
	-80 dBu	84 dB	Alle Kanal-Sends nominal, Master nominal
Effects Sends	-100 dBu	104 dB	Alle Regler aus
	-80 dBu	84 dB	Alle Kanal-Sends nominal, Master nominal

(Messungen von Brummen und Rauschen: 22 Hz bis 22 kHz BW)

Äquivalentes Eingangsrauschen (EIN)

-129 dBu (Eingang mit 15o Ohm begrenzt)

Crosstalk/Dampfung

Nebeneinander liegende Eingangskanäe (1kHz) > 90 dB

Mute-Tastendämpfung (1 kHz) >90 dB

Ausgänge links nach rechts (1kHz) > 75 dB

Kanal-Fader-Absenkung (1 kHz) >85 dB

Gleichtaktunterrückungsverhältnis (Mic-Eingang)

50 dB minimum (20 Hz bis 20 kHz)

70 dB typisch bei 1 kHz

Pegelmesser

8 Segmente, Spitzenwert (o dB = +4 dBu)

Signal-/Überlastanzeigen

Rote LED leuchtet 3 dB unter Clipping-Punkt

Abmessungen

PV10: 30,80 cm B x 37,47 cm T x 8,89 cm H

PV20: 56,20 cm B x 40,00 cm T x 8,90 cm H

PV14: 40,96 cm B x 37,47 cm T x 8,89 cm H

Installationshinweis:

Zwischen dem Gerät und brennbaren Flächen müssen folgende Abstände eingehalten werden: Oben 20,32 cm, seitlich 30,48 cm, hinter 30,48 cm.

Gewicht

PV10:4.22 kg

PV14:5.49kg

PV20:7.39kg

Leistungsbedarf

PV10: 100-240 VAC 50/60 Hz 13 Watts

PV14: 100-240 VAC 50/60 Hz 17 Watts

PV20: 100-240 VAC 50/60 Hz 27 Watts
