MODE D'EMPLOI PV 20 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique - NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agi.
AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:
C E
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
- N'utilisez que des fixations approuvées par le fabricant.
- Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
- Il est conseillé de déconnecter du secteur libre et une unité en cas d'orage ou de durée prolongée sans utilisation.
- Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
- Ne déconnectez jamais la prise de terre de votre unité.
- Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
- Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :
a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.
- Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
- Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'audition. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'audition après une exposition à une forte puissance sonore pendant une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
| Durée par jour (heures) | Niveau sonore moyen (dBA) |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 ½ | 102 |
| 1 | 105 |
| ½ | 110 |
| ¼ ou inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.
GARDEZ ces instructions!
Console de Mixage Compacte
Félicitations pour l'achat de la Peavey PV10, PV14, unité de mixage au format table. Les PV10 et PV14 sont idéales pour toutes applications d'enregistrement ou de diffusion où la compacité du matériel est importante. Un processeur d'effet intégré leur permet de s'adapter à la plupart des demandes de sonorisation.
Merci de lire attentivement ce manuel pour votre propre sécurité et celle de votre unité.
Caracteristiques:
- Six (PV10), dix (PV14) et seize (PV20) entrées XLR Micro
- Deux canaux stéreo reproduction avec entrées Jack 1/4 (6.35mm)
- Égalisation trois-bandes par canal
- Sélecteur A/B d'entrée Stéréo
- Insertion d'effets sur chaque canal
- Filtre coupe-bas 80 Hz sur chaque entrée micro
- Connectique USB (standard sur PV 20, option sur PV 10 et PV 14)
- Contrôle d'échelonnement à chaque étape du signal
- LEDs de niveau sur chaque canal
- Sélecteur de mise en veille (Mute) avec LED témoin sur chaque canal
- Alimentation Phantom 48V à interrupteur
- Envoi vers effet sur chaque canal avec retour d'effets stéréo
- Processeur d'effets numérique avec 16 présélections incluant réverbération et répétition (Delay)
- Contrôle d'effet permettant un ajustement de l'effet sélectionné
- Envoi vers bus de retour de scène sur chaque canal
- Possibilité d'enregistrement sans retard (Zero Latency)
- Sortie d'écoute additionnelle (Control Room) avec contrôle niveau
- Interrupteur de contour (filtre égaliseur en sortie)
- Transformateur d'alimentation interne
- Kit de montage rack optionnel (PV10 et PV14 seulement)

Note d'installation:
Ces unités doivent avoir un espace libre distant de toute source de chaleur : 8" du dessus, 12" des côtés et de l'arrière.

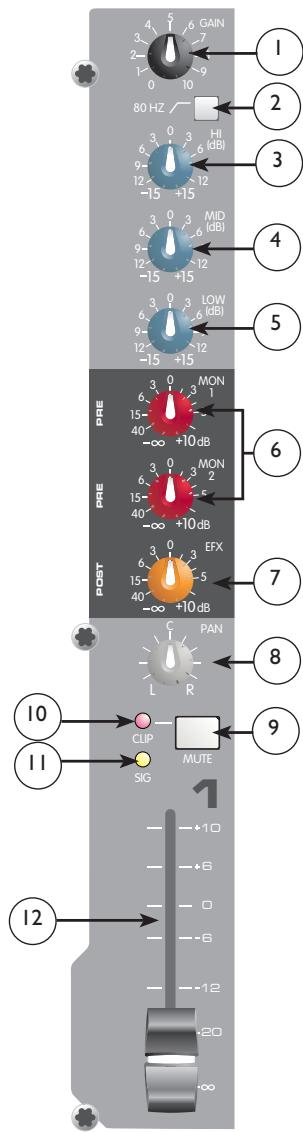

Gain
Ce contrôle vous permet d'ajuster la sensibilité d'entrée du canal correspondant, celui-ci pouvant s'accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à 0. Si la Led d’écrêtage s’illumine de façon prolongée, le gain du signal doit être réduit.
Ce filtre coupe-bas est fixé à 80Hz. Il vous permet de clarifier le signal en enlevant les basses fréquences du signal source, nécessaire dans des situations de scènes bruyantes ou soumises au vent. Ces bruits parasites gaspillent énormément la puissance de votre système et les enlever du signal source vous permet d'optimiser la puissance de votre système où nécessaire.
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des haute fréquences de + / - 15 dB.
Mid EQ
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences Médium de +/-15 dB.
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de + / - 15 dB.
Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs.
Mon send
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus de retour de scène (Monitor). Ce signal n'est pas affecté par le contrôle de niveau du canal, mais par ses contrôles d'égalisation.
EFX send
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus d'effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal.
Pan
Déterminez la position du canal dans l'image stéréo. En augmentant ce contrôle, vers la gauche (sens contrehoraire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Sur les canaux Stéréo (5/6 et 7/8), ils permettent d'ajuster les niveaux relatifs des signaux Droite et Gauche.
Mute
Ce sélecteur vous permet de mettre le canal en mode silence. Vous permettant de facilement désactiver un canal sans pour autant modifier les réglages de votre système.
Clip/mute LED
(Leds d'indication de seuil d'écrêtage et de contrôle de status) Ces LEDs vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale ou que le canal correspondant est en mode silence (9). Le circuit de détection analyse le signal à toutes les étapes du routage de celui-ci et la LED s'illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d'égalisation doivent être atténués. Ce seuil est environ 3dB avant écrêtage.

11 Signal LED
Ces LED vous indiquent si le canal correspondant reçoit un signal de niveau supérieur à -20 dB.
1 Fader
Ce contrôle vous permet d'ajuster le niveau du signal de sortie. Le niveau d'utilisation commun (gain unitaire) est en position 0.
Les entrées Tape vous permettent d'envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d'ordinateur. Les sorties ont un niveau de +4 dBu et vous permettent de connecter un enregistreur ou une carte son. Elles représentent effectivement une entrée Stéréo additionnelle. En
En engageant l'interrupteur 'Tape USB sur Main Mix' (27), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistreur / carte son sans risque d'effet de feedback.
NOTE: L'entrée USB est reliée aux canaux droit et gauche de l'entrée Tape. Si un autre appareil est relié à l'entrée Tape, le signal sera combiné avec le signal d'entrée USB.

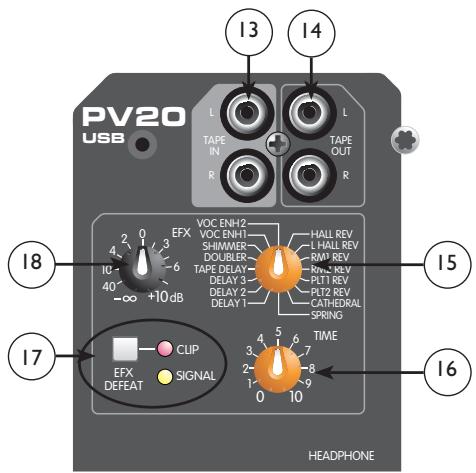

EFX select
Ce sélecteur rotatif vous permet de choisir un des 16 effets disponibles. Référez-vous au tableau ci-dessous pour les descriptions de chacun de ceux-ci.

| Effect | Description | Application | Parameter | |
| 1 | Reverb Hall | Concert Hall Moyen | Ensemble | Temps Rev |
| 2 | Reverb Grand Hall | Concert Hall Large | Reverb générale | Temps Rev |
| 3 | Reverb Pièce1 | Brillante ambience confinée | Voix Pop | Temps Rev |
| 4 | Reverb Pièce2 | Large ambienceASFRE | Percussions rythme | Temps Rev |
| 5 | Reverb Plate 1 | Brillante | Voix Pop | Temps Rev |
| 6 | Reverb Plate 2 | Caverneuse | Percussions | Temps Rev |
| 7 | Cathedrale | Espace Large, Longue etASFRE | Coeurs | Temps Rev |
| 8 | Ressort | Ressort classique | Guitare | Temps Rev |
| 9 | Délai 1 | Délai simple (retour attaque) | Voix/Instruments | Temps Délai |
| 10 | Délai 2 | Délai vif avec répétitions | Instruments | Temps Délai |
| 11 | Délai 3 | DélaiASFRE | Instruments | Temps Délai |
| 12 | Délai Tape | Délai vif | Instruments | Temps /Retour |
| 13 | Doubleur | Délai simple, 30-120 ms | Instruments | Temps Délai |
| 14 | Reflections | Délai vif avec Modulation | Instruments | Temps Délai |
| 15 | Embellisseur Vocal 1 | Brightens and Adds Room Reverb | Voix | Niveau Reverb |
| 16 | Embellisseur Vocal 2 | Brillant ,et écho | Voix | Niveau Reverb |
EFX time
Ce contrôle vous permet d'ajuster l'effet sélectionné.
Ces deux LED vous permettent de contrôler le niveau du signal à l'entrée du processeur d'effets de votre unité. Le niveau de ce signal est affecté par les faders des canaux, ainsi que les contrôles d'envoi d'effet et de niveau général d'envoi d'effet. Débuter en positionnant le contrôle général sur 0 ('12 heures') et ajuster le contrôle du canal de façon à illuminer les LED de signal et d'écriture de façon occasionnelle. La LED d'écriture s'illumine 6dB avant celui-ci. Engager le sélecteur EFX defeat désactive l'envoi au processeur d'effets et illuminera la LED clip/Mute correspondante.
EFX return
Ce contrôle vous permet d'ajuster le niveau du signal à la sortie du processeur d'effets, vous permettant de doser ceux-ci dans le mixage général.
Mon send master
Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'MON Send' (37) contrôlé par le canal de contrôle Monitor Send (6) et son volume général.
EFX send master
Ce contrôle vous permet d'ajuster le niveau général de mixage du processeur d'effets interne de votre unité. Le niveau de sortie envoyé à la prise EFX send et le processeur d'effet interne est contrôlé par le fader de la piste concernée (12), le contrôle EFX send du canal (7) ainsi que le contrôle de volume général. Le réglage recommandé est la position 0.
Ce contrôle vous permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie 'Control Room'). Assurez-vous de positionner le volume au minimum lors d'une première écoute, puis d'augmenter doucement jusqu'au niveau désiré. Généralement, le signal d'écoute correspond aux sorties principales ; si le sélecteur 'Tape to Control Room' (26) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.
Deux rangées de 6 LEDs vous permettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -20 dB à +19 dB et le 0 dB de l'échelle correspond à +4 dB aux sorties.

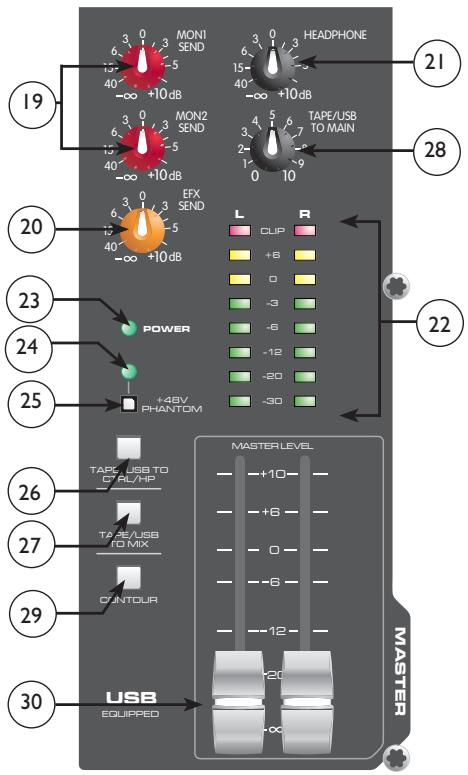

Power LED
Cette LED vous indique si votre unité est sous tension.
Phantom power LED
Cette LED s'illumine pour vous indiquer que l'alimentation Phantom est active.


Cet interrupteur vous permet d'activer ou de désactiver l'alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquée aux entrées XLR.
Si l'alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne supporteraient pas ce voltage. La Led témoin correspondante (10) vous indique le status de l'alimentation Phantom.
En activant cet interrupteur vous ajoutez le signal present aux entrées 'Tape Return' au signal d'écoute (Control Room 38et sortie casque (40) pour un monitoring.
En activant cet interrupteur vous ajoutez le signal présent aux entrées 'Tape Return' (13) ou USB (44) aux sorties droite et gauches (40). Le volume d'entrée USB se définit par le niveau de volume de l'ordinateur.
Ce potentiomètre est un moyen pratique d'ajuster le niveau de volume aux entrées Tape (13) ou USB (44). (Sur les modèles PV 10 et PV 14 le volume de l'entrée USB (44) sera défini par le niveau de sortie de l'ordinateur).
Contour switch
Cet interrupteur vous permet d'appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau.
Ces faders vous permettent d'ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à 0 (gain unitaire).

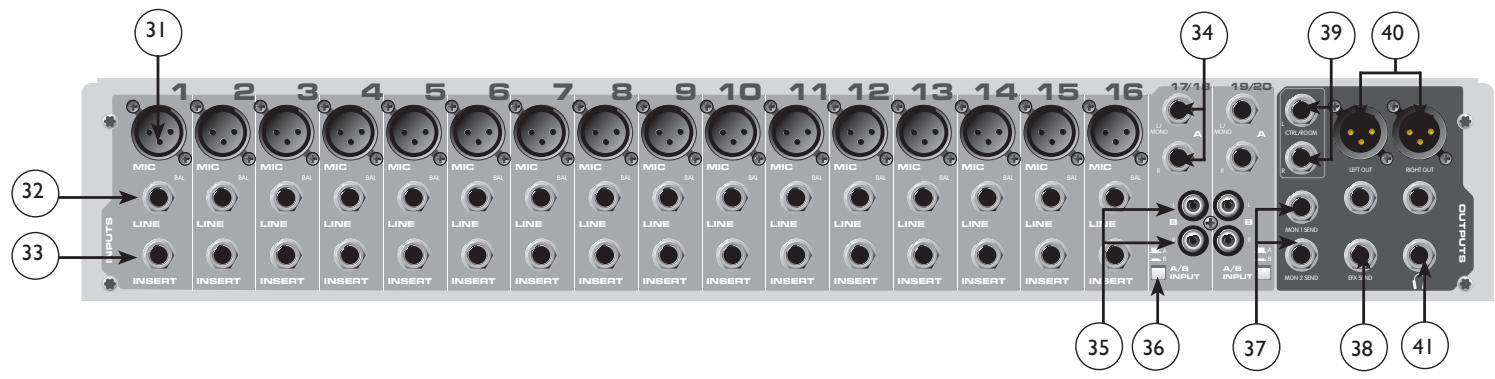

Panneau arrière

Ces entrées XLR symétrisées sont optimisées pour la connexion d'un microphone ou toute source bas-seimpédance (Pin 2 positive). De part la large plage de sensibilité d'entrée, on pourrait Booster jusqu'à +14dB d'augmentation.
Ce Jack 1/4 ” (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique. Sa sensibilité est de -20dB comparée à l'entrée XLR. Les entrées XLR (Mic) et Jack (Line) du même canal ne devraient pas être utilisées en même temps.
33 Insert
Ce Jack 1/4" (6.35mm) TRS (3-connecteurs) vous permet d'insérer un processeur externe d'effets sur le canal correspondant (pointe: sortie ou envoi, anneau: entrée ou, corps: masse).
Ces entrées sont stéréo par l'intermédiaire de paires de jack mono ou mono si celle l'entrée Left/Mono est utilisée. Le sélecteur A/B d'entrée doit être en position A pour que ces entrées soient actives.
Ces entrées RCA vous permettent de connecter toute source sonore de niveau ligne (lecteur K7, CD,...). Le sélecteur A/B d'entrée doit être en position B pour que ces entrées soient actives.
36 A/B switch
Ce sélecteur vous permet de passer entre les entrées Jack ou RCA du canal correspondant sans nécessiter de changement de connexions.
(Mon send)
La sortie Moniteur (retour de scène) est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles MON de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jack 2 (TS) ou 3 (TRS) conducteurs.
La sortie du bus d'effet est un Jack 1/4 symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôleurs EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jack 2 (TS) ou 3 (TRS) conducteurs.
Les sorties d'écoute sont composées de deux Jack 1/4 symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grâce au contrôle de niveau de casque (21).
Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs.
La sortie du bus d'effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d'écoute correspond aux sorties principales; si le sélecteur 'Tape to Control Room' (13) est engagé, le signal pré-enregistré (Tape) est ajusté au signal d'écoute.

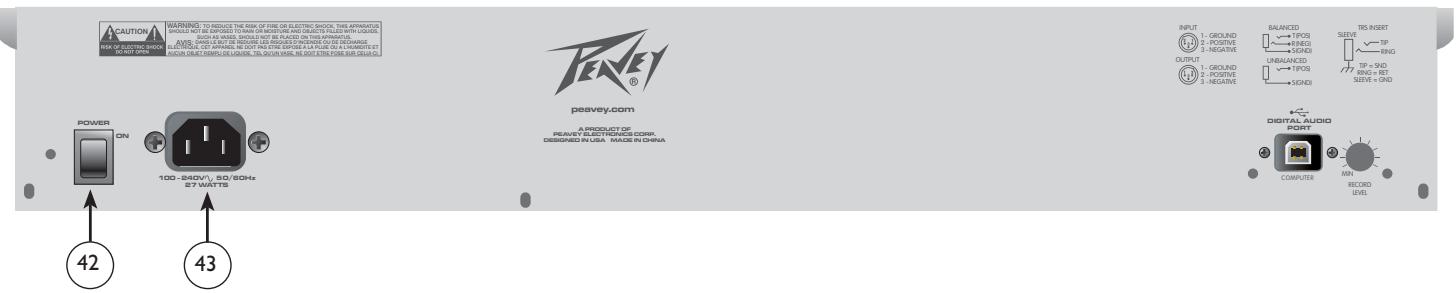

Cet interrupteur vous permet de mettre votre unité sous/hors tension.
ATTENTION: Cet interrupteur ouvre le circuit en un seul endroit. Il n'est pas impossible que de l'énergie électrique soit présente dans votre unité dans cette condition.

Connectez ici le cordon d'alimentation de l'appareil. Ne jamais déconnecter ou omettre une bonne connexion à la terre pour votre unité. Si l'alimentation électrique n'est pas équipée de prise de terre, un adaptateur pourra être utilisé et le connecteur de terre relié à la terre proprement. Assurez-vous que tous les éléments de ce système sont correctement reliés à la terre pour éviter toute décharge électrique.
Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. (3) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

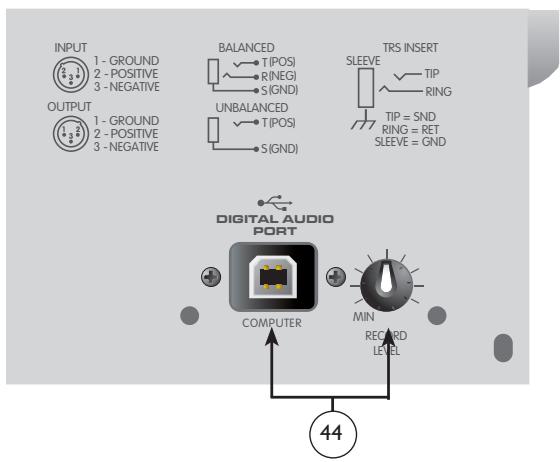

Le port USB est utilisé pour connecter votre unité PV à un ordinateur pour de l'enregistrement ou pour faire passer le signal de votre ordinateur à travers le mixeur. Le port USB envoie le signal général stéréo de sortie vers l'ordinateur. Le niveau du mix général envoyé au port USB pourrait être commandé en utilisant le potentiomètre Record Level situé près du port USB. Lorsque le port USB reçoit le signal provenant de l'ordinateur, le niveau de volume peut être assigné par le sélecteur "Tape/USB to mix" (27) vers les sorties droite et gauche principales. Le volume de l'entrée USB sera contrôlé par le réglage de gain de l'ordinateur.
Compatible avec Windows XP, ME & 2000. Également compatible pour Mac OS X 10. o ou plus récent.

Les caractéristiques et spécifications peuvent être modifiées sans préavis.
* Le niveau d'entrée minimum (sensibilité) est le plus faible signal qui pourrait être produit en sortie nominale (+4dB) avec les volumes de canal et de master réglés au maximum. Les réglages nominaux sont définis avec tous les contrôleurs réglés à 0dB (tournés à 50%) excepté les potentiomètres de gain réglés comme spécifique.
Sorties
| Fonction | Charge Min Z (ohms) | Niveau de sorties | Bal/ Non bal | Connecteur | |
| Nominal | Max | ||||
| Principal Droite/Gauche | 600 | +4 dBu | +22 dBu | Bal | XLR Pin Ground Tip Pin 2 (+), Pin 3 (-) 1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Envoi effects/ monitor | 600 | +4 dBu | +22 dBu | Bal | 1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Chambre Contrôle | 600 | +4 dBu | +22 dBu | Bal | 1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Ecouteurs | 8 | +4 dBu (no load) | +22 dBu | Non bal | 1/4" TRS; Tip Left, Ring Right Sleeve Ground |
| Tape | 2.2k | +4 dBu | +22 dBu | Non bal | RCA Phono |
| USB o dBu=0.775 V (RMS) | |||||
Gain
| Gamphetamine d’ajustement entrée Micro: | 10 dB to 60 dB |
| Entrée Micro vers sorties symétrisées Droite/Gauche: | 88 dB (gain max) |
| Gamphetamine d’ajustement entrée ligne: | -10 dB to 40 dB |
| Entrée ligne vers sorties symétrisées Droite/Gauche: | 60 dB (gain max) |
| Gamphetamine d’ajustement Gain entrée ligne: | 0 à +20 dB |
| Entrée Ligne stériséo vers sorties symétrisées Droite/Gauche: | 40 dB (gain max) |
Réponse en fréquences
Entrée Micro vers sorties Droite/Gauche:
| Sortie | Bruit résiduel | Rapport S/B (Ref: +4dBu) | Conditions Test |
| Master Droite/Gauche | -97 dBu | 101 dB | Fader Master en bas Niveau pistes en bas |
| -90 dBu | 94 dB | Fader Master Nominal, Niveau pistes en bas | |
| -83 dBu | 87 dB | Master Fade Nominal,Panoramiques (Droite),(Gauge) sans influence | |
| Envoi Monitor | -95 dBu | 99 dB | Tout contrôle sur off |
| -80 dBu | 84 dB | Tous les envois de canaux nominal ,master nominal | |
| Envoi Effets | -100 dBu | 104 dB | Tout contrôle sur off |
| -80 dBu | 84 dB | Tous les envois de canaux nominal ,master nominal | |
| (Mesures de bruit : 22 Hz to 22 kHz BW) | |||
Bruit d'entrée équivalent (EIN)
-129 dBu (extrémité entrainée à 150 ohms)
Diaphonie/atténuation
| Canaux d'entrée adjacent (1 kHz) >90 dB | Attenuation du Bouton Mute (1 kHz) >90 dB |
| Sortie Droite / Gauche (1 kHz) >75 dB | Coupure fader piste (1 kHz) >85 dB |
Signal/indicateur de surcharges
LED Rouge 3 dB en dessous de l'écrèoire
Dimensions
| PV10: 12.125" largeur x 14.75" profondeur x 3.5" hauteur (30.80cm x 37.47cm x 8.89cm) | PV20: 22.125" largeur x 15.75" profondeur 3.5" hauteur (56.2cm x 40.0cm x 8.9xm) |
| PV14: 16.125" largeur x 14.75" profondeur x 3.5" hauteur (40.96cm x 37.47cm x 8.89cm) |

Note d'Installation :
Cette unité doit être libérée de toute surface combustible selon les espaces suivants : dessus : 8", côtés : 12", derrière : 12"
Notice Facile
