CS 800H - Leistungsverstärker PEAVEY - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Leistungsverstärker
Marke	Peavey
Modell	CS 800H
Rack-Format	19 Zoll (2U)
Tiefe	406 mm (16 Zoll)
Gewicht	Ca. 20 kg
Stromversorgung	120 VAC/60 Hz oder 230/240 VAC/50 Hz je nach Version
Ausgangsleistung (Stereo 8 Ω)	260 W pro Kanal
Ausgangsleistung (Stereo 4 Ω)	400 W pro Kanal
Ausgangsleistung (Brücke 8 Ω)	800 W
Betriebsmodi	Stereo, Parallel, Brücke
Schutzsystem	DDT™ (Anti-Clipping-Kompression), thermischer Schutz, Gleichstromschutz, RampUp™ (sanfter Anstieg)
Integrierte Filter	Unabhängiger aktiver 2-Wege-Filter pro Kanal (40-300 Hz) + einstellbarer Hochpassfilter (20-100 Hz)
Frontanzeigen	ACTIVE, DDT™, SIGNAL (10 LEDs), TEMP, DC
Eingangsanschlüsse	Symmetrischer Combo XLR/Klinke 6,35 mm
Ausgangsanschlüsse	Lautsprecherklemmen (Banane, Haken, blankes Kabel) und Speakon
Kühlung	Lüfter mit variabler Geschwindigkeit + Tunnelkühlkörper
Schutzschalter	Ja, auf der Frontplatte
Wartung	Keine interne Wartung erforderlich; für ausreichende Belüftung sorgen
Reparatur	An einen autorisierten Peavey-Reparaturdienst übergeben

Häufig gestellte Fragen - CS 800H PEAVEY

Welche Betriebsmodi hat der CS 800H?

Der CS 800H bietet drei Modi: Stereo (zwei unabhängige Kanäle), Parallel (beide Kanäle erhalten das gleiche Eingangssignal über Kanal A) und Brücke (beide Kanäle kombiniert für hohe Mono-Leistung). Wählen Sie den Modus mit dem Schalter auf der Rückseite, immer bei ausgeschaltetem Gerät.

Wie schließe ich Lautsprecher im Brückenmodus an?

Im Brückenmodus schließen Sie Ihren Lautsprecher zwischen den + Anschlüssen beider Kanäle (Ausgänge A und B) an. Die Lastimpedanz darf nicht unter 4 Ohm liegen (entspricht 2 Ohm pro Kanal). Stellen Sie sicher, dass beide Lautstärkeregler auf derselben Position stehen.

Was bedeutet die leuchtende DDT-Anzeige?

Die DDT-Anzeige (Verzerrungserkennung) zeigt an, dass das Anti-Clipping-Kompressionssystem aktiv ist. Ein intermittierendes Leuchten ist normal, aber wenn sie dauerhaft leuchtet, reduzieren Sie die Verstärkung, um hörbare Verzerrungen zu vermeiden. Sie leuchtet auch kurz beim Einschalten (RampUp).

Wie verwende ich den integrierten Aktivfilter?

Der CS 800H verfügt über einen unabhängigen aktiven 2-Wege-Filter pro Kanal mit einstellbarer Trennfrequenz von 40 bis 300 Hz. Verwenden Sie den Modusschalter (Full Range, High Pass oder Low Pass), um den Frequenzbereich zu wählen. Der Hochpassfilter (20-100 Hz) eliminiert sehr tiefe, leistungsverschwendende Frequenzen.

Was tun, wenn die TEMP- oder DC-Anzeige leuchtet?

Die TEMP-Anzeige zeigt eine Überhitzung des Kanals an: Das Ausgangsrelais unterbricht das Signal bis zur Abkühlung. Die DC-Anzeige signalisiert eine Gleichstromerkennung. Überprüfen Sie in beiden Fällen die Belüftung, reduzieren Sie die Last oder den Pegel, und wenn das Problem bestehen bleibt, kontaktieren Sie einen autorisierten Peavey-Reparaturdienst.

Welche Funktion hat der Schutzschalter auf der Frontplatte?

Der Schutzschalter schützt den Verstärker vor Überstrom (Kurzschluss, Überhitzung, übermäßigem Clipping). Bei Auslösung schalten Sie das Gerät aus, lassen Sie es abkühlen und schalten Sie den Schutzschalter wieder ein. Löst er erneut aus, wenden Sie sich an ein Peavey-Servicecenter.

Kann ich Speakon-Kabel mit dem CS 800H verwenden?

Ja, die Ausgänge sind kompatibel mit Speakon-Steckern sowie mit Bananensteckern, Kabelschuhen und blanken Drähten. Die internen Verbindungen sind auf der Rückseite angegeben. Bevorzugen Sie Speakon für eine sichere Verbindung.

Wie stelle ich den Hochpassfilter ein?

Der Hochpassfilter ist von 20 bis 100 Hz einstellbar. Aktivieren Sie ihn mit dem entsprechenden Schalter. Er eliminiert unhörbare Subbassfrequenzen, die Leistung verschwenden und Lautsprecher beschädigen können. Passen Sie die Frequenz entsprechend den Eigenschaften Ihrer Lautsprecher an.

Welche Risiken bestehen bei zu niedriger Impedanz?

Eine Impedanz unter 2 Ohm pro Kanal (oder 4 Ohm in Brücke) kann die DDT-Schutzschaltung auslösen, was die Leistung reduziert. In extremen Fällen kann der Schutzschalter auslösen oder der thermische Schutz aktivieren. Halten Sie stets die im Handbuch angegebenen Mindestimpedanzen ein.

Benötigt der Verstärker besondere Wartung?

Nein, der CS 800H erfordert keine interne Wartung. Sorgen Sie einfach für eine gute Belüftung (Lufteinlässe/-auslässe nicht blockieren) und verwenden Sie hochwertige Kabel. Für Reparaturen geben Sie das Gerät an ein autorisiertes Peavey-Servicecenter.

BEDIENUNGSANLEITUNG CS 800H PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

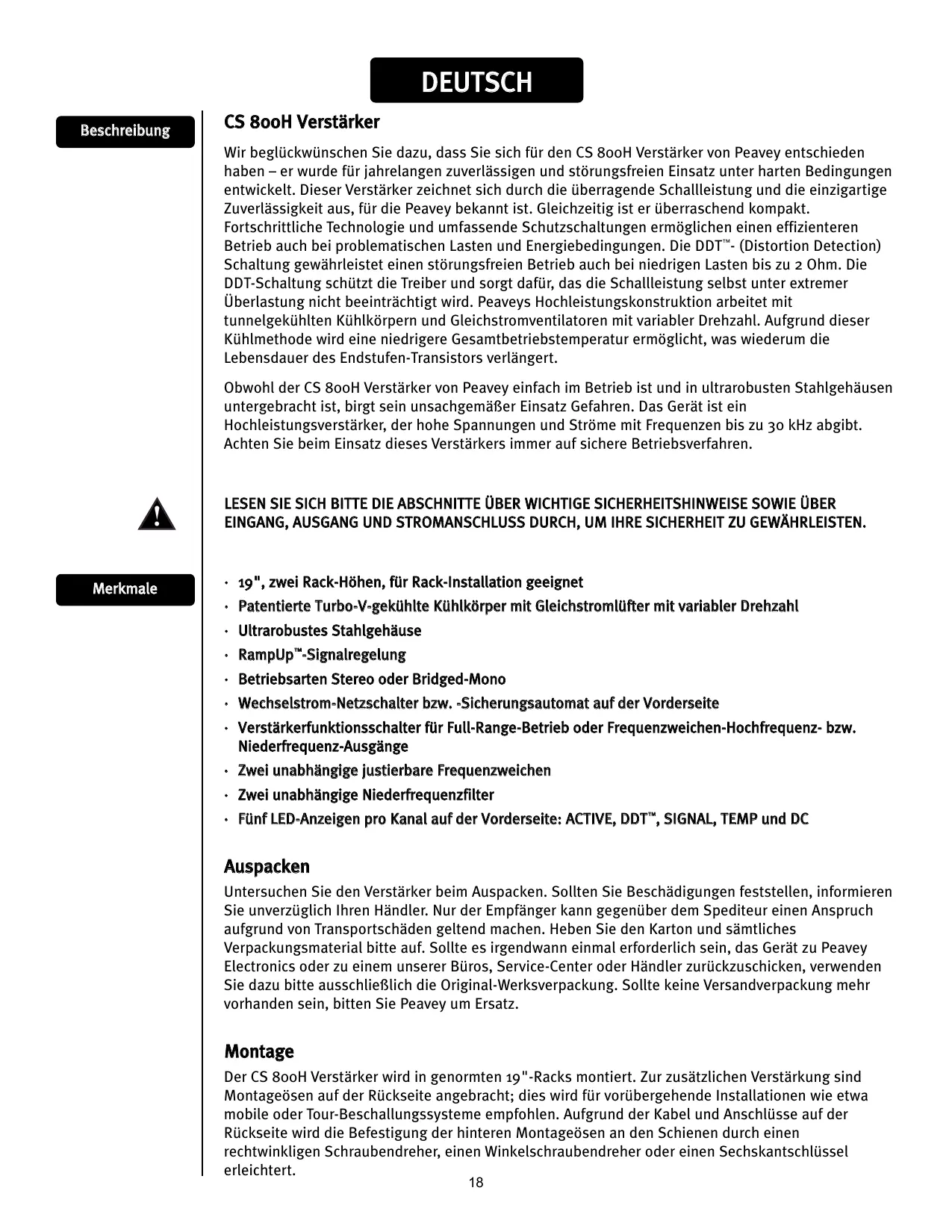

Wir beträckwūnlichen Sie dazu, dass Sie sich für den CS 800H Verstärker von Peavey entschieden haben – er wurde für jahrelangen zuverlässigen und störungsfreien Einsatz unter harten Bedingungen entwickelt. Diese Verstärker zeichnet sich durch die übbragende Schalleistung und die einzigartige Zuverlässigkeit aus, für die Peavey besteht ist. Gleichzeitig ist er überraschend kompakt. Fortschrittliche Technologie und umfassende SchutzschaltungenEROlympischen einen effizienteren Betrieb auch bei problematischen Lasten und Energiebedingungen. Die DDTTM-(Distortion Detection) Schaltung gewährleistet einen störungsfreien Betrieb auch bei niedrigen Lasten bis zu 2 Ohm. Die DDT-Schaltung schützt die Treiber und sorgt davon, das die Schalleistung selbst unter extremer Überlastung nicht beeinträchtigt wird. Peaveys Hochleistungskonstruktion arbeitet mit tunnelgekühnten Kuhlkörpern und Gleichstromventilatoren mit variabler Drehzahl. Aufgrund dieser Kuhlmethode wird eine niedrigere Gesamtbetriebstemperatur ermöglich, was wiederum die Lebensdauer des Endstufen-Transistors verlangert.

Obwohl der CS 800H Veränderer von Peavey einfach im Betrieb ist und in ultrarobusten Stahlgehäussen untergebracht ist, birgt sein unsachgemäßiger Einsatz Gefahren. Das Gerät ist ein Hochleistungsveränderer, der hohe Spannungen und Ströme mit Frenzen bis zu 30 kHz abgibt. Achten Sie beim Einsatz diesen Veränderkers immer auf sichere Betriebsverfahren.

Merkmale

LESEN SIE SICH BITTE DIE ABSCHNITTE ÜBER WICHTIGE SICHERHEITSHINWEISE SOWIE ÜBER EINGANG, AUSGANG UND STROMANSCHLUSS DURCH, UM IHRE SICHERHEIT ZU GEWÄHRLEISTEN.

· 19", zwei Rack-Hohen, für Rack-Installation geeignet
- Patentierte Turbo-V-gekühte Kuhlkörper mit Gleichstromlüfter mit variabler Drehzahl
- Ultrarobustes Stahlgehäuse
RampUp™-Signalregelung
- Betriebsarten Stereo oder Bridged-Mono
- Wechselstrom-Netzschalter bzw. -Sicherungsautomat auf der Vorderseite
- Veränderkerfunktionsschalter für Full-Range-Betrieb oder Frequenzweichen-Hochfrequenz- bzw. Niederfrequenz-Ausgänge
Zwei unabhängige justierbare Frequenzweichen
Zwei unabhängige Niederfrequenzfilter
- Fünf LED-Anzeigen pro Kanal auf der Vorderseite: ACTIVE, DDT™, SIGNAL, TEMP und DC

Auspacken

Untersuchen Sie den Verstärker beim Auspacken. Sollten Sie Beschädigungen feststellen, informieren Sie unverzüglich ihren Handlcer. Nur der Empfänger kann gegenüber dem Spediteur einen Anspruch aufgrund von Transportschäden geltend machen. Heben Sie den Karton und sámtliches Verpackungsmaterialitte auf. Sollte es irgendwann einmal erforderlich sein, das Gerät zu Peavey Electronics oder zu einem unserer Büros, Service-Center oder Handlcer zurückzuschicken, verwenden Sie dazuitte ausschließlich die Original-Werksverpackung. Sollte keine Versandverpackung mehr vorhanden sein, bitten Sie Peavey um Erssatz.

Montage

Der CS 800H Veränder wird in genormten 19"-Racks montiert. Zur zusätzlichen Veränderung sind Montageösen auf der Rückseite angebracht; dies wird für vorübergehende Installationen wie etwa mobile oder Tour-Beschallungssysteme empfehlen. Aufgrund der Kabel und Anschlüsse auf der Rückseite wird die Befestigung der hinteren Montageösen an den Schieren durch einen rechtwinkligen Schraubendreher, einen Winkelschraubendreher oder einen Sechskantschluss erleichtert.

Kühlanforderungen

Der CS 800H Verträger arbeitet mit einem Fremdkühlsystem, das eine niedrige gemeinsame Betriebstemperatur gewährleistet. Luft wird durch die Ventilatoren auf der Vorderseite in den Verträger eingesaugt, lauft durch die Kührippen der tunnelartigen Kanalkühlkörper und wird durch die seitlichen und rückseitigen Schlitze wieder abgegeben. Wirde einer der Kühlkörper zu heiß, öffnet seine Sensorschaltung das Ausgangsrelais, wodurch die Last von diesen jeweiligen Kanal abgetrennt wird. Auf der Rückseite des Verträgers muss eine Abluftöffnung vorhanden sein, und um den Verträger herum muss genugend Platz belassen werden, damit die Kühluft entweichen kann. Wird der Verträger im Rack montiert,arf das Rack vorne nicht mit Turen oder Abdeckungen verschlossen werden; die Zuluft muss unbehindert strömen konnen. Werden Racks mit verschlossenen Rückteiten verwendet, muss eine (1) Standard-Rackhöhe für je drei montierte Verträger offen gelassen werden.

Sicherheitshinweise für den Betrieb

Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Nähere Informationen zur erforderlichen Spannung finden Sie im Abschnitt Netzanschluss.

Hinweis: Schalten Sie den Veränderer immer aus und trennen Sieihn vom Netz, bevor Sie Audio-Geräte anschließen. Als zusätzliche Vorsichtsmaßnahme sollen den Sie während des Einschaltens die Dämpfer herunterdrehen.

Der CS 800H Veränder ist bzw mit der RampUpTM-Schaltung ausgestattet, die den Signalpegel nach dem Schlieben des Ausgangsrelais allmählich anheit, es empfeht sich jedoch, die Gain-Regler während des Einschaltens heruntergedreht zu halten, um eine Beschädigung der Laufsprecher zu verhindern, wenn an den Eingängen ein hoher Signalpegel vorliegt. Ganz gleich, ob Sie sie kaufen oder selbst herstellen, verwenden Sie nur Anschlüsse, Eingangskabel und Laufsprecherkabel gutter Qualität, und gehen Sie beim Lieten sorgfältig und korrekt vor, um einen störungsfreien Betrieb zu gewährleisten. Die meisten Probleme durch Ausfälle werden durch defekte Kabel verursacht.

Die geeigneten Durchmesser für verschiedene Lastimpedanzen und Kabellängen finden Sie in der unterstehenden Kabelstärkentabelle. Denken Sie daran, dass der Kabelwiderstand die Leistung des Verstärkers auf zweifache Weise beeinträchtigt: Durch direkten Leistungsverlust aufgrund des Widerstands (I2R-Verlust) und durch Verringerung der Gesamtlastimpedanz. Achten Sie zudem daraufuf, dass der Modusschalter für die gewünschte Anwendung korrekt eingestellt ist. Näheres dazufinden Sie in den Abschnitten Stereo-, Parallel- und Bridged-Mono-Betrieb.

W I R E G A U G E C H A R T
Cable Length(In Feet)	Stranded Wire Gauge(AWG)	Power Loss into8 Ohms (%)	Power Loss into4 Ohms (%)	Power Loss into2 Ohms (%)
5	18	.79	1.58	3.16
	16	.50	1.00	2.00
	14	.31	.62	1.24
	12	.20	.40	.80
	10	.125	.25	.50
10	18	1.58	3.16	6.32
	16	1.00	2.00	4.00
	14	.62	1.25	2.50
	12	.40	.80	1.60
	10	.25	.50	1.00
40	18	8.00	12.60	25.20
	16	4.00	8.00	1.60
	14	2.50	5.00	10.00
	12	1.60	3.20	6.40
	10	1.00	2.00	4.00
	8	.625	1.25	2.50
80	16	8.00	16.00	32.00
	14	5.00	10.00	20.00
	12	3.20	6.40	12.80
	10	2.00	4.00	8.00

Anschluss der Eingänge

Die Eingangsanschlüsse erfolgen über die 3-Stift-XLR-(Stift 2+ ) oder 6,3 ~mm- "Combi"-

Verbindungsstöpsel auf der Rückseite des Verständerkers. Die Eingänge sind aktiv symmetriert.

Stiftausgang und Polarität der Anschlusskabel führen korrekt konfiguriert sein (siehe Rückseite des Geräts). Der Eingangsüberlastpunkt ist hoch genug, sodass der maximale Ausgangspiegel nahezu jeder Signalquelle toleriert wird.

Anschluss der Ausgänge

Alle Modelle sind mit zwei Ausgangsanschlusslüssen (Lautsprecheranschlusslüssen) pro Kanal ausgestattet.

Die Kabel konnen mittels Bananenstecker, Greifer oder blankem Draht an die Fünfewege-

Anschlussklemmen angeschlossen werden. Empfohlen wird der Anschluss über die Speakon-Stecker.

Die Stiftanschlüsse sind auf der Rückseite des Geräts angegeben.

Netzanschluss

Der Leistungsbedarf des CS 800H Verstärkers ist auf 1/8 (übliche Musikbedingungen) und 1/3 (extreme Musikbedingungen) ausgelegt. Der Nennwert der Starkstromaufnahme wird nur über den Sicherungsautomaten auf der Vorderseite begrenzt. Den Leistungsbedarf des Verstärkers konnen Sie den technischen Daten in dieser Anleitung enthalten. Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Wenn bei Bestellung nicht anders angegeben, werden die an die Kunden versandten Peavey-Verstärker folgendermaßen konfiguriert:

Nordamerika: 120 VAC/60 Hz

Europa, Asien, Australien: 230/240 VAC/50 Hz

Südamerika: 120 VAC/6o Hz oder 24o VAC/5o Hz

Stereo

Für Stereobetrieb (mit zwei Kanälen) schalten Sie den Verstärker aus und stellen den Moduswahlschalter auf die Position Stereo. In this modus arbeiten beide Kanäle unabhängig voneinander, wobei ihre jeweiligen Pegel über die Eingangsdämpfer geregelt werden. Ein Signal am Eingang von Kanal A erzeugt somit ein verstärktes Signal am Ausgang von Kanal A, während ein Signal am Eingang von Kanal B ein verstärktes Signal am Ausgang von Kanal B erzeugt.

Bridged-Modus

Beide Verstärkerkanäle können überbrücken werden, um einen äußert leistungsfähigen Mono-Verträger mit einem Kanal einzurichten. Gehen Sie beim Betrieb im Bridged-Modus mit äußerster Vorsicht vor, da an den Ausgangsklemmen hohe Spannung vorliegen kann. Zum Überbrücken des Verträgers stellen Sie den Moduswahlschalter auf der Rückseite auf die Position Bridge. Schließen Sie das Signal an den Eingang von Kanal A an (alle Eingangsfunktionen von Kanal B sind deaktiviert), und schreiben Sie die Lautsprecher über die spannungsführenden Ausgänge (die Anschlussklemmen „+“ von Kanal A und B) oder zwischen die Stifte 1+ und 2+ des Speakon®-Steckers von Kanal A an. Der Eingangspegelregler für Kanal A ist der Master-Regler für den Eingangspegel, der Pegelregler für Kanal B ist deaktiviert. Die Active-LED für den Kanal B leuchtet nicht, sodass sich leicht feststellen,Lösst, ob sich der Verträger im Bridged-Modus befindet.

Anders als beim Stereo-Modus, bei dem eine Seite jegdes Ausgangs geerdet ist, sind im Bridged-Modus beiden Seiten spannungsführend. Wirde eine Ausgangsschalttafel verwendet, müssen alle Anschlüsse voneinander und von der Schalttafel isoliert werden. Die empfohlene Mindestnennlastimpedanz im Bridged-Modus beträgt 4 Ohm (was dem Betrieb beider Kanäle bei 2 Ohm entspricht). Durch das Treiben gebrücker Lasten von unter 4 Ohm wird die LFC-Schaltung (Load Fault Correction) zur Behebung von Fehllasten aktiviert, was zu einem Leistungsverlust führt und eine Wärmeüberlastung zur Folge haben kann.

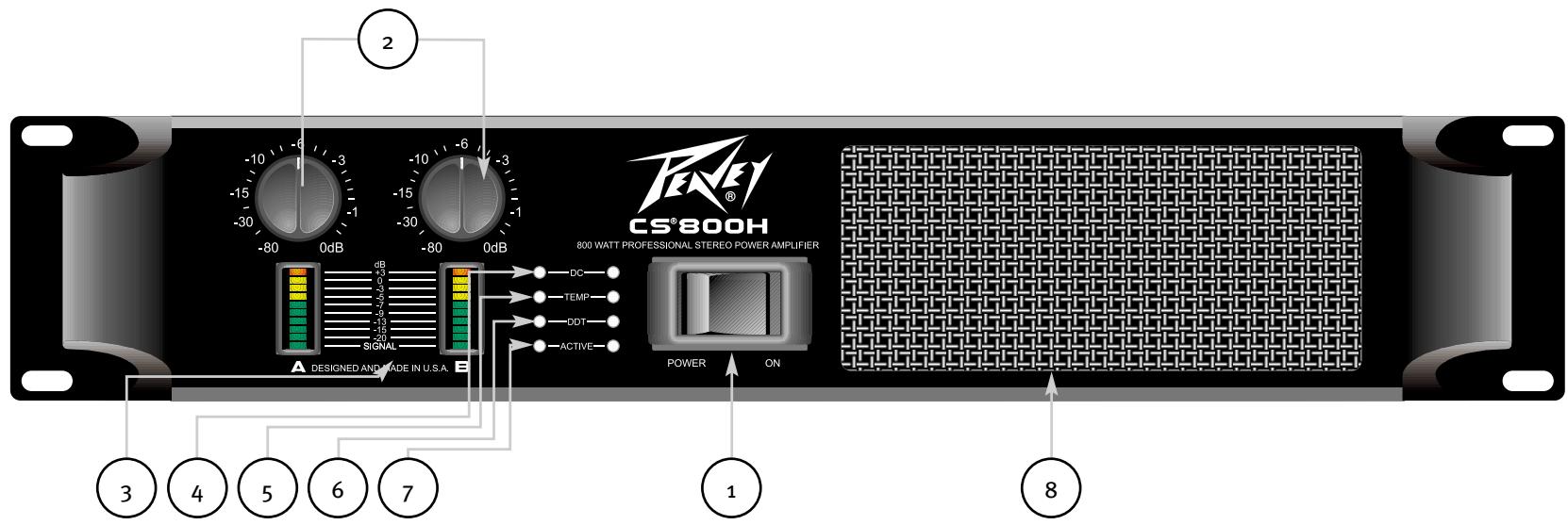

Funktionen an der Vorderseite

Wechselstrom-Netzschalter/Sicherungsautomat (1)

Der CS 800H Veränderer ist mit einem kombinierten Wechselstrom-Netzschalter bzw. - Sicherungsautomaten auf der Vorderseite ausgestattet. Schaltet sich der Schalter während des Normalbetriebs aus, drücken Sieihnomal in die Position ON darüber. Schaltet er sich erneut aus, muss der Veränderer gewartet werden.

Eingangsdämpfer (2)

Drehen Sie die Dämpfer, falls möglich, immer vollständig im Uhrzeigersinn auf, um einen optimalen System-Headroom zu gewährleisten. Die Eingangsdämpferregler (einer für Kanal A, einer für Kanal B) befinden sich auf der Vorderseite und dienen zur Gain-Regelung der jeweiligen Veränderkerkanä in sämtlichen Modi. Angaben zu Standard-Spannungsverständigung sowie zur Eingangsempfindlichkeit finds Sie in den technischen Daten am Ende dieser Anleitung.

Beim Betrieb im Bridged-Modus regelt der Dämpfer von Kanal A das Signal. Weitere Informationen und Vorschtchinweise finden Sie im Abschnitt Bridged-Mono-Betrieb.

Anzeigen auf der Vorderseite

Der CS 800H Veränderer ist mit vier eingelassenen LED-Anzeigen pro Kanal auf der Vorderseite ausgestattet: ACTIVE, DDT, TEMP and DC. Die LED-Anzeigen informieren den Anwender über den Betriebsstatus des jeweiligen Kanals und warnen vor möglichen Störungen. Zudem ist der Veränderer mit zwei Balkendiagrammanzeigen pro Kanal mit zehn Feldern ausgestattet: Signal.

SIGNAL-LED (3)

These LED be findet sich unter an der Balkendiagrammanzeige und leuchtet auf, wenn der zugehörige Kanal bei einer Dämpfung der Knöpfle auf der Vorderseite von 0 dB ein Ausgangssignal von über 2 V RMS oder 50 mV erzeugt. Hiermit lassst sich einfacher ermitteltn, ob ein Signal den Veränderer erreicht und von ihm verstärkt wird. Die Anzeigen mit zehn Feldern zeigen den Pegel des vorhandenen Signals an.

DC-LED (4)

Die DC-LED leuchtet auf um anzuzeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch der bzw. die Lautsprecher abgetrennt werden, wenn der Veränder an seinem Ausgang Gleichspannung oder ein Unterschallhochpegelsignal festgestellt.

TEMP-LED (5)

Die TEMP-LED leuchtet auf um anzugeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch

der bzw. die Lautsprecher aufgrund von Überhitzung abgetrennt werden. Ist die Temperatur des Kanals wieder auf einen betriebssicheren Wert gesunden, erlischt die LED, und der bzw. die Lautsprecher werden wieder angeschlossen.

DDT-Active-LED (6)

Sie leuchtet auf, wenn die DDT-Kompression aktiv ist. Steht der Schalter zur Aktivierung/ Deaktivierung auf Deaktivierung, zeigt die LED an, wenn Clipping bzw. Verzerrung auftritt.

ACTIVE-LED (7)

Die ACTIVE-LED zeigt an, dass das Ausgangsrelais des zugehörigen Kanals geschlossen und der Kanal in Betrieb ist. Sie leuchtet beim Normalbetrieb sowie auch bei aktivierter DDT-Gain-Verringerung (Ermittlung von Verzerrung) im Kanal auf. Hierbei handelt es sich um Schutzfunktionen, durch die das Ausgangsrelais geschlossen bleibt. Erlischt die ACTIVE-LED, liegt kein Signal an den Ausgangssteckern vor.

Lüftungseinlass (8)

Kühle Luft wird hier in den Verständiger eingesaugt und durch die rückseitigen Auslässe wieder abgegeben. Wird er blockiert oder verstopt, kann die Betriebstemperatur zu hoch werden und zu einem Abschalten des Geräts führen.

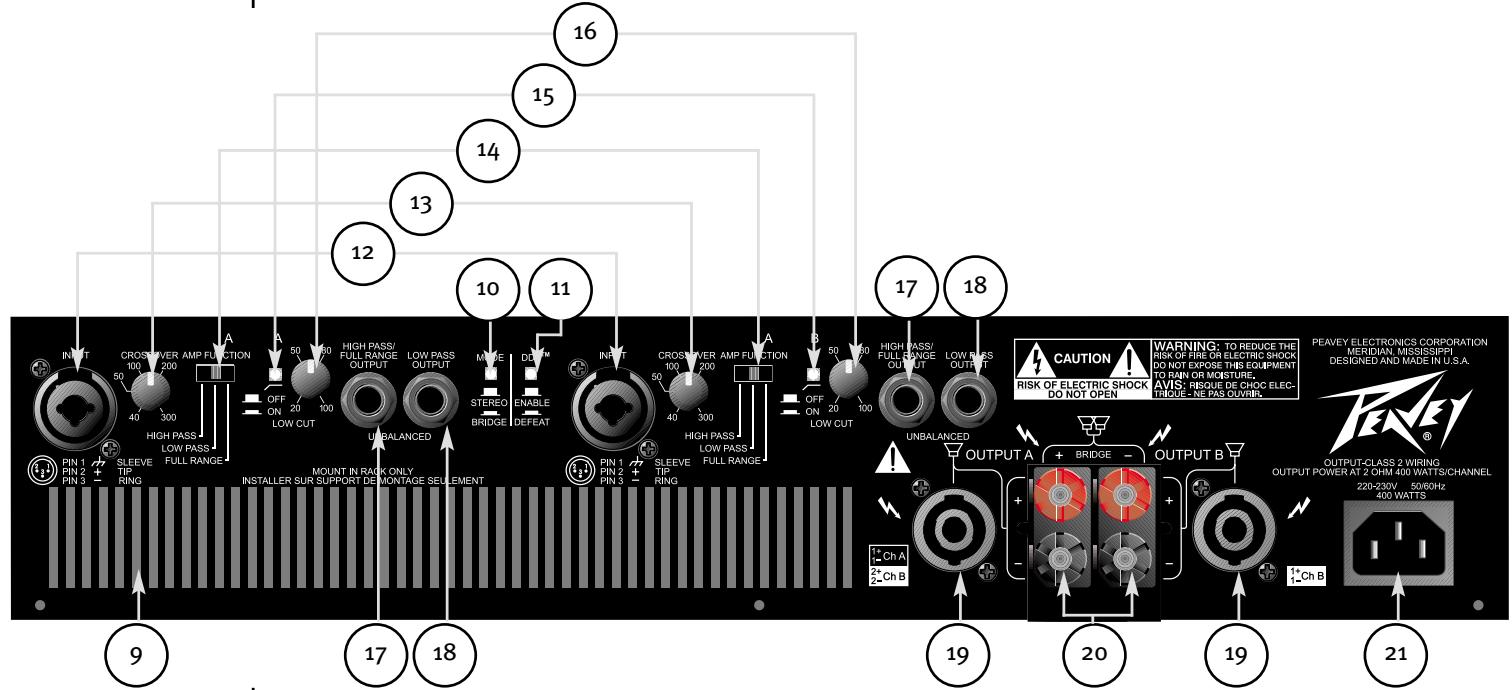

Rear Panel

Lüftungsausfälle (9)

Über diese Auslässe wird die Höhe Luft aus den Kühlkörpern wieder abgegeben. Werden sie blockiert oder verstopt, kann die Betriebstemperatur zu hoch werden und zu einem Abschalten des Geräts führen.

MODE-Wahlschalter (10)

Mit dem MODE-Wahlschalter auf der Rückseite wird festgelegt, ob der Verständner im Stereo- oder Bridged-Mono-Modus betrieben wird.

DDT-Schalter (11)

Mit diesen Schalter wird die DDT-Kompression aktiviert oder deaktiviert. Wir empfehlen, die DDT-Kompression immer aktiviert zu setzen, um die Laatsprecher vor den Rechteckwellen zu schützen, die Schaden verursichen können.

Kanaleingang (12)

Dieser Eingang ist mit einem Combo-Stecker ausgestattet, der für einen herkömmlichen dreipoligen mönlichen XLR-Stecker, einen 6,3-mm-Klinkenstecker oder einen 6,3-mm-Monostecker geeignet ist. Daneben steht ein elektronisch symmetrierter Eingang mit XLR- und 6,3-mm-Klinkenanschluss zur Verfügung. Das Gerät ist intern folgendermaßen verdrahtet:

Input

XLR

Klinke

(+)

Stift 2

Spitze

(-)

Stift 3

Ring

Erde

Stift 1

Masse

Frequenzweichen-Einstellknopf (13)

Der CS 800H ist mit zwei unabhängigen Zweiwegefrequenzweichen ausgestattet, die von 40Hz bis 300Hz eingestellt werden konnen. Diese Überschneidungsfrequenzen eignen sich für den Einsatz mit einem Subwoofer-System. Der Ausgang dieser Frequenzweichen wird mit dem Amp-Function-Schalter ausgewählt und an den entsprechenden Verständerkanal angeschlossen. Frequenzen über der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der Amp-Function-Schalter auf der Position HIGH PASS befindet. Frequenzen unter der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der Amp-Function-Schalter auf der Position LOW PASS befindet. Auf der Position FULL RANGE wird die Frequenzweiche umgangen.

Amp-Function-Schalter (14)

Mit dem Amp-Function-Wahlschalter auf der Rückseite wird eingestellt, ob der zugehörige Kanal für den Full-Range-Betrieb oder an die Frequenzweichen-Hochfrequenz- oder -Niederfrequenzausgabe angeschlossen wird.

Low-Cut-Schalter (15)

Der LOW-CUT-Schalter ist ein eingelassener Druckschalter, mit dem der TIEFPASSFILTER aktiviert oder deaktiviert wird. Der Filter wird aktiviert, indem der Schalter in die Position IN gedrückt wird.

Tiefpass-Einstellknopf (16)

Der CS 800H ist mit zwei unabhängigen Niederfrequenzfiltern ausgestattet. Diese Filter konnen von 20Hz bis 100Hz eingestellt werden und wurden entwickelt, um Freqenzen zu verringern, die unter denjenigen liegen, die von den Lautsprechern erzeut gegen werden konnen, oder um „Raumbruppen" zu verringern. Freqenzen unter der Knopfeinstellung des jeweiligen Kanals werden gedämpft.

Die Funktion des Steckers HIGH PASS/FULL RANGE OUTPUT hangt von der Einstellung des jeweiligen Amp-Function-Schalters ab. Diese Stecker ermittelicht das Anschlieben von Frequenzen über der Einstellung des Crossover-Knopfs an einen zweiten Veränderter. Steht der Amp-Function-Schalter auf der Position HIGH PASS, liegt der hochfrequente Anteil der Frequenzweiche am Stecker vor. Steht der Amp-Function-Schalter auf der Position FULL RANGE oder LOW PASS, wird die Frequenzwichte umgangen, sodass ein Anschluss des Full-Range-Signals an einen zweiten Veränderter möglich ist.

Low-Pass-Output-Stecker (18)

Der LOW-PASS-OUTPUT-Stecker ermitteligt das Anschlieben von Frenzen unter der Einstellung des Crossover-Knops an einen zweiten Veränder. Diese Ausgang ist bei niedrigen Frenzen unabhängig von der Einstellung des Amp-Function-Schalters.

Speakon®-Ausgangsstecker (19)

Jeder Kanal ist mit einem vieradrigen Speakon-Stecker für den Ausgang ausgestattet. Bei beiden Kanälen ist der Stift 1+ der Kanalsignalausgang und der Stift 1- die Gehäuseerdung. Beim Stecker von Kanal A liegt am Stift 2+ der Signalausgang von Kanal B an, und der Stift 2- ist die Gehäuseerdung.

Anschlussklemmen-Ausgangsstecker (20)

Jeder Kanal ist mit einem Paar schutzisolerter Anschlussklemmen ausgestattet, die parallel zum Speakon-Stecker angeschlossen sind. Die roten Anschlussklemmen sind die Signalausgabe eines Kanals, die schwarzen Anschlussklemmen die Gehäuseerdung. Beim Betrieb im Bridged-Modus werden nur die roten Anschlussklemmen verwendet. Die roten Anschlussklemmen von Kanal A sind der positive Ausgang des Systems und müssen an den positiven Eingang des zugehörigen Laufsprechersystems angeschlossen werden.

Stecker des Wechselstromnetzkabels (21)

Hier wird das abziehbare (IEC-) Wechselstromnetzkel eingesteckt. Es darf nur an eine geeignete Stromquelle angeschlossen werden (siehe Markierungen auf der Rückseite).

Schutzfunktionen

Der CS 800H ist mit verschiedenen Schaltungen ausgestellt, durch die er selbst und auch die Laufsprecher in nahezu jeder Situation geschützt werden. Peavey hat versucht, den Veränderk so narrensicher wie möglich zu machen, und hij unempfindlich gegenüber Kurzschluss, Leerlauf, ungreeigneten Lasten, Gleichspannung und Überhitzung gemacht. Schaltet ein Kanal in den DDT-Modus zur Gain-Verringerung, bleibt die Laufsprecherlast angeschlossen, Clipping-Prozentsatz oder Ausgangsleistung werden jedoch.soort verringgert. Tritt ein Problem auf, das den Schutzmodus eines Kanals aktiviert, leuchten die TEMP-LED oder DC-LED fur diesen Kanal auf. Bei Gleichspannung am Ausgang, überhöhten Unterschallfrequenzen oder Wärmeüberlastung trennt das Ausgangsrelais des Kanals die Laufsprecherlast, bis das Problem behoben wird oder der Veränderk abgekühlt ist.

Ermittlung und Begrenzung von Verzerrung (DDT)

Peaveys DDT-Kompressionssystem erhögt eine maximale Leistung der Kombination Endstufe/Lautsprecher, Denn es gewährleistet, dass immer genügend Headroom zur Verfügung stehen, und verhindert so Clipping. Dieses Kompressionssystem wird durch eine einzigartige Schaltung aktiviert, die die Signalbedingungen ermittelt, die zu einer Überlastung des Verständerkers führen können, und es verringgert die Kanalverstärkung kurz vor dem Clipping. Die Kompressionsschwelle ist das Clipping selbst, und es wird keine spezielle Schwellenregelung verwendet. Durch diese Technik wird jedem der Endstufe zur Verfügung stehende Watt effektiv genutzt, um das Signal wiederzugegeben, während gleichzeitig Clipping und Verzerren verringgert werden. Dadurch werden mögliche Beeinträchtigungen oder Beschädigungen der Lautsprecher deutlich vermindert.

LFC-Impedanzermittlung

Der CS 800H ist mit einer innovativen Schaltung ausgestattet, die einen sicheren Betrieb bei jeder Last erhögt. Liegt an einem Verträger eine Last vor, die die Endstufe überlastet, korrigiert die Load-Fault-Correction-Schaltung die Kanalverträkung auf einen sicheren Pegel. Dieses Verfahren zum Schutz der Endstufe ist den herkömmlichen Begrenzungsverfahren anderer Verträger, die mit „roher Gewalt" arbeiten, welt überlegen. Die LFC-Schaltung beeinträchtigt die Schalleistung im Normalbetrieb nicht und ist unauffällig, wenn sie aktiviert ist.

Thermoschutz

Die internen Ventilatoren sorgen damit, dass der Veränder unter Normalbedingungen innerhalb seines Temperaturbereichs störungsfrei arbeitet. Erreicht die Temperatur des Kühlkörpers eines Kanals o Ausreichende Temperatur, was auf eine gestörte Luftzufahr hinweisen kann, schützt sich der

Kanal unabhängig selbst, indem er seine Last abtrennt und sich abschaltet, bis er wieder abgekühlt ist. Solange leuchtet die TEMP-LED des Kanals auf. Zudem erlischt währenddessen die ACTIVE-LED, TEMP- und DDT-LED leuchten aber weiterhin, und die Kühlventilatoren laufen mit hoher Drehzahl weiter.

Kurzschluss

Wird ein Ausgang kurzgeschlossen, schützt die LFC-Schaltung den Versteller automatisch. Die LFC-Schaltung ermittelt den Kurzschluss als außerst starke Überlastung und dampf das Signal, wodurch die Ausgangstransistoren des Kanals vor Überlaststrom geschützt werden. Etwa 1,5 Sekunden später versucht die RampUp-Schaltung, den Versteller wieder in den Normalbetrieb zu schalten. Liegt immer noch ein Kurzschluss vor, dampf die LFC-Schaltung das Signal erneut. Diese Zyklus dauert an, bis am Ausgang kein Kurzschluss mehr vorliegt.

Schutz vor Gleichspannung

Ermittelt ein Verständerkanal Gleichspannung oder Unterschiedfrequenzen an seinen Ausgangsklemmen, öffnet sich sofort sein Ausgangsrelais, um die Lautsprecher vor Beschädigung zu schätzen. Die DC-LED des Kanals leuchtet auf.

Einschalt-/Ausschaltschutz

Beim Einschalten bleibt der Verstärker im Schutzmodus, wobei die Ausgänge für etwa vier Sekunden abgetrennt sind, während das Gerät unter Spannung gesetzt wird und sich diese stabilisiert. Solange die Ausgangsrelais geöffnet sind, leuchten die DDT-LEDs auf. Wird das Gerät nicht mehr mit Strom gespeist, werden die Laatsprecherlasten sofort abgetrennt, sodass kein knackendes oder ploppendes Gerausch ertont.

RampUp™-Signalregelung

Wird der Veränder eingeschaltet oder ein Schutzmodus ausgeschelt, wird die RampUpTM-Schaltung aktiviert. Solange die Laufsprecher abgetrennt sind, dampf die RampUpTM-Schaltung das Signal vollständig. Nach dem sich das Ausgangsrelais geschlossen hat, steigt das Signal langsam und allmählich auf seinen eingestallenten Pegel an. Die RampUpTM-Signalregelungsschaltung hat gegenüber der herkömmlichen Momenteinschaltung eine wichtige Vorteile:

Ist während des Einschaltens (oder bei Ausschalten eines Schutzmodus) ein Signal vorhanden, werden die Laufsprecher vor einem plötzlichen, möglicherweise schädigenden Audiosignalbündel geschützt.

Da die Verständung verringert wird, bis das Ausgangsrelais geschlossen ist, gibt es an den Kontakten keine Bogenbildung, was ihre Lebensdauer verlangert.

Laatsprecherschutz

Sämtliche Laufsprecher verfügen über elektrische, thermische und physikalische Grenzwerte, die beachtet werden müssen, um Schäden oder Versagen zu verhindern. Zu hohe Leistung, Niederfrequenzen an Hochfrequenztreibern, stark gekappte Wellenformen und Gleichspannung können für Kegel und Kompressionstreiber das Ende bedeuten. Der Peavey CS 800H Verstärke schützt die Laufsprecher automatisch vor Gleichspannungen und Unterschallsignalen. Weitere Informationen hierzu finden Sie im Abschnitt Schutzfunktionen. Mittel- und Hochfrequenzlautsprecher, insbesondere Kompressionstreiber, sind außerst empfindlich gegenüber Schäden durch zu hohe Leistung, gekappte Wellenformen oder Freqenzen unter ihren

Passbandennwerten. Achten Sie unbedingt darauf, dass die niedrigen und mittleren Bänder einer elektronischen Frequenzweiche an die korrekten Verstärker und Treiber und nicht versehentlich an die für ein Band mit niedrigerer Frequenz angeschlossen werden. Der Clipping-Punkt eines Verstärkers ist seine maximale Spitzenausgangsleistung, und der Peavey CS 800H Hochleistungsverträger kann eine höhere Leistung bringen, als weitere Laatsprecher ohne Schäden bearbeiten können. Achten Sie darauf, dass das Spitzenleistungsvermögen des Verstärkers Ihr Laatsprechersystem nicht überlastet.

Sicherungen können ebenfls verwendet werden, um die Leistungszufuhr zu den Lautsprechertreibern zu begrenzen. Als ether strombegrenzende anstatt spanningsbegrenzende Vorrichtungen sind sie jedoch eine unzureichende Lösung, und als schwachstes Glied konnen sie nur einmal eingesetzt werden und müssen dann ausgetauscht werden. Einige Sicherungen schlechter Qualität verfügen über einen betrachtlichen Reihenwiderstand, der die Dämpfung der Lautsprecherbewegung durch den Verträker beeinträchtigen und)sogar die Klangqualität des Systems verschlechtern kann. Sollten Sie Sicherungen einsetzen wollen, erfragen Sieitte beim Lautsprecherhersteller die geeigneten Stromnennwerte und die erforderliche Trägheit.

Treiben Sie eine niederfrequente Lautsprecherbox nie mit Frenzen, die unter ihrer jeweiligen ausgelegten Frenz liegen. Aufgrund der verringten Schalldämpfung konnte eine auf eine bestimmte Resonanz abgestimmte Box selbst bei mäglicher Leistung vollig absacken. Die Frenzgrenzen eines Lautsprechersystems finden Sie unter den jeweiligen technischen Daten.

Wartung des Verstärkers und Verantwortung des Nutzers

Eine regelmäßige Wartung des CS 800H Verstärkers ist nicht erforderlich, und eine interne Justierung solle während seiner Lebensdauer überflüssig sein. Ihr CS 800H Verstärker ist außer leistungsfähig und kann sowohl für Lautsprecher als auch für Personen Gefahren bergen. Lesen Sie sich als verantwortlicher Nutzer den Abschnitt Wichtigte Sicherheitshinweise durch, und achten Sie darauf, dass Installation, Anschluss und Betrieb des Verstärkers korrekt gemäß den Anweisungen in dieser Anleitung erfolgen. Viele Lautsprecher werden durch übermäßige Verstärkerleistung beschädigt oder zerstört, was insbesondere bei den gebrücken Hochleistungsverstärkern der Fall ist. Lesen Sie sich den Abschnitt Lautsprecherschutz durch, und beachten Sie immer Dauer- und Spitzenleistungsvermögen des Lautsprechers.

Erklärung der Begriffe

(für die Setup-Anweisungen)

Stereo: Music mit zwei getrennten Kanälen, in der Regel einem linken und einem rechten Kanal.

Mono: Musik mit nur einem Kanal.

Frequenzweiche: Eine elektronische Vorrichtung, die hohe und niedrige Frenzen trennt und sie an verschiedene Ausgänge sendet. Die getrennten Signale werden in der Regel an einen High-Ausgang und einen Low-Ausgang gesendet.

Bi-Amping: Das Trennen von Hoch- und Niederfrequenzen mit einer Frequenzwiele, wobei für jeder Freqenz eigene Lautsprecher und Veränder verwendet werden.

Full Range: Hoch- und Niederfrequenzen werden in einem einzigen Kanal zusammenfasst.

Programm: Das Signal, das über die Anschlüsse an den Veränder gesendet wird.

Hochpassfilter: Lässt nur die Hochfrequenzen durch und blockiert die Niederfrequenzen.

Tiefpassfilter: Lässt nur die Niederfrequenzen durch und blockiert die Hochfrequenzen.

Mid/High: Der Lautsprecher, über den alles bis auf die Niederfrequenzen lauft.

Sub: Der Lautsprecher, der ausschließlich für die Niederfrequenzen ausgelegt ist.

Parallel: Beide Laatsprecher oder Eingänge haben dasselbe Signal. Bei Laatsprechern bedeutet dies, dass der zweite Laatsprecher an den ersten Laatsprecher angeschlossen wird und so weiter.

Setup-Anweisungen

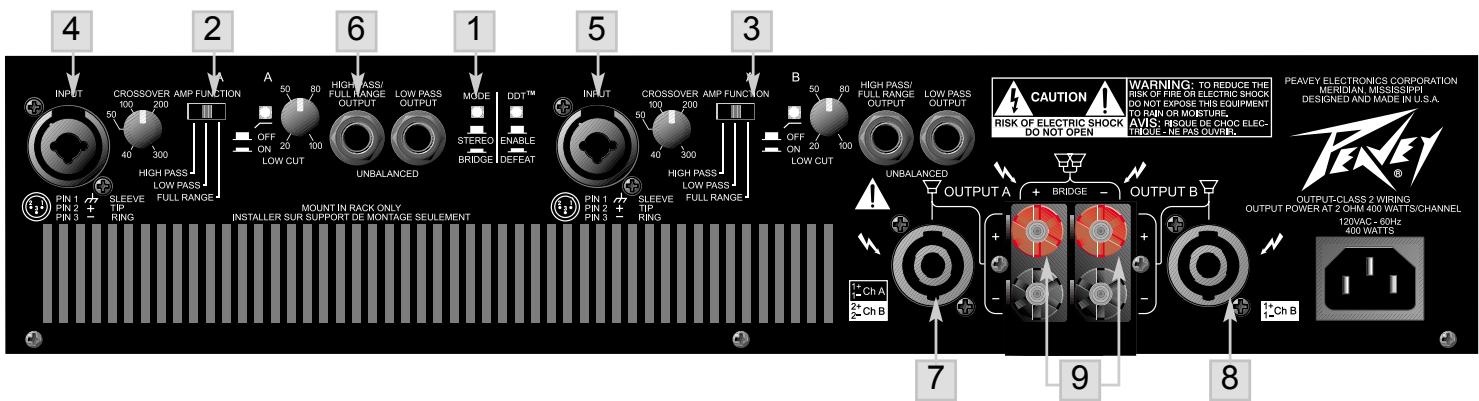

Stereobetrieb

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 und 3 von Kanal A und B auf FULL RANGE stellen.
3. Left- und Right-Programmsignal an Eingänge 4 und 5 von Kanal A und B anschließen.
4. Lautsprecherausgabe 7 und 8 von Kanal A und B an Full-Range-Eingänge des Lautsprechers anschließen.

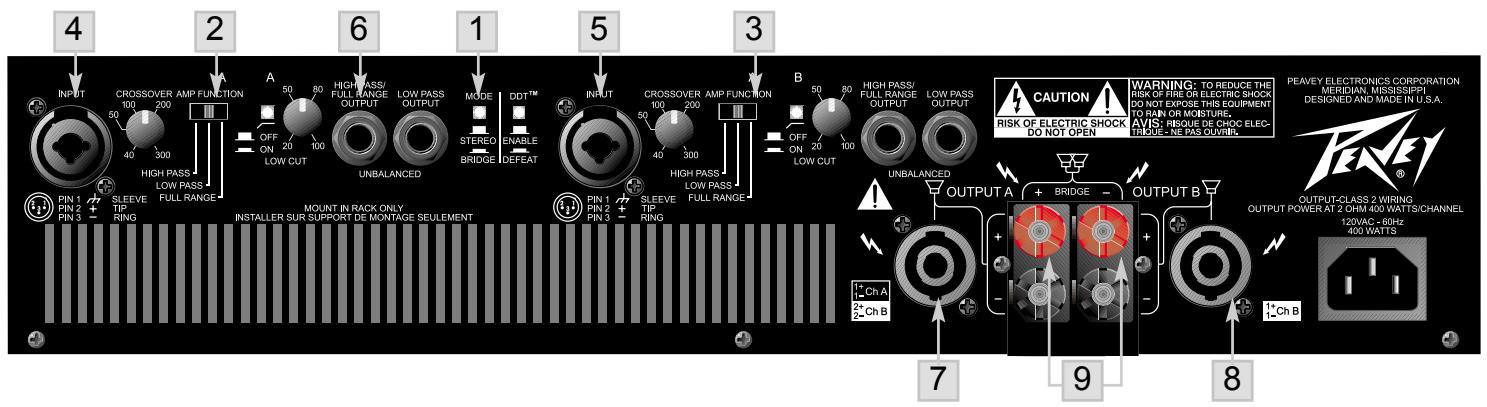

Betrieb im Bridge-Modus

1. AMP-MODE-Schalter 1 auf BRIDGE stellen.
2. Programmsignal an Eingang 4 von Kanal A anschließen.
3. Lautsprecher über die beiden ROTEN Anschlussklemmen an die Verständerkerausgabe 9 anschlieben. Kanal A ist positiv, Kanal B ist negativ oder zwischen den Stiften 1+ und 2+ des Speakon-Steckers 7 von Kanal A (Stift 1+ positiv und Stift 2+ negativ).

Parallelbetrieb mit zwei Kanälen (Full Range)

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 und 3 von Kanal A und B auf FULL RANGE stellen.
3. Programmsignal an Eingang 4 von Kanal A anschließen.
4. Ein kurzes geschirmtes Kabel an den HIGH-PASS/FULL-RANGE-Ausgang 6 von Kanal A anschließen.
5. Das andere Ende desselben Kabels an den Eingang 5 von Kanal B anschließen.
6. Lautsprecherausgabe 7 und 8 von Kanal A und B an Full-Range-Eingänge des Lautsprechers anschließen.

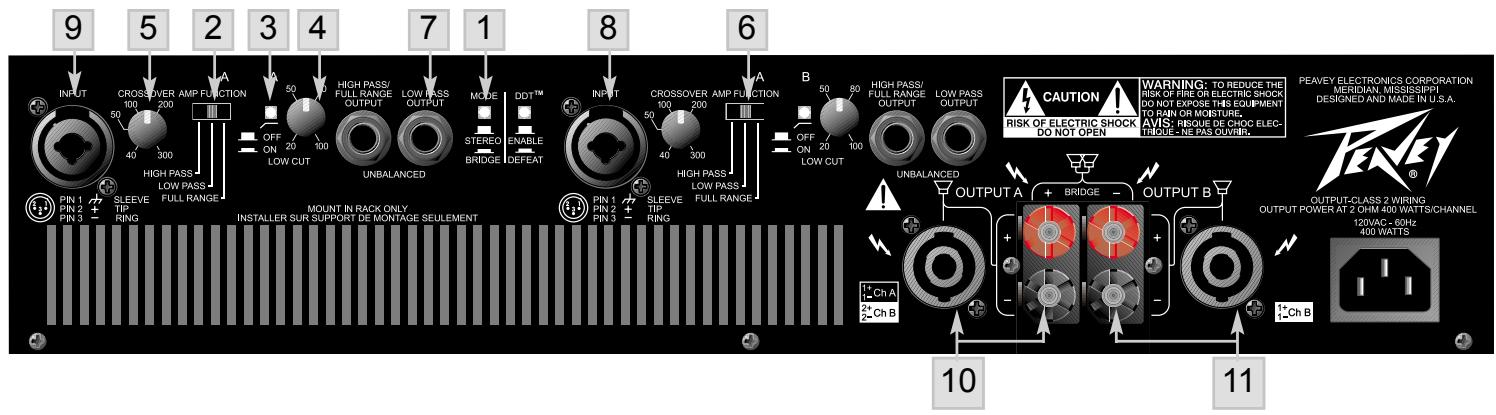

Mono-Biamp-Betrieb (Subwoofer und Mid/High-Box)

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 von Kanal A auf HIGH PASS stellen.
3. LOW CUT 3 von Kanal A einschalten.
4. Den LOW-CUT-Frequencyinstellknopf 4 von Kanal A entsprechend der Niedergrenzfrequency oder dem -3 dB- Absenkpunkt des Subwoofoers einstellen. (Wenn diese Daten nicht bereits sind, auf 40 Hz einstellen.)
5. CROSSOVER-Frequencyinstellknopf 5 von Kanal A auf die gewünschte Überschneidungsfrequency einstellen (in der Regel 100-150 Hz).
6. AMP-FUNCTION-Schalter 6 von Kanal B auf FULL RANGE stellen.
7. Ein kurzes geschirmtes Kabel an den High-Pass/Full-Range-Ausgang 7 von Kanal A anschließen.
8. Das andere Ende desselben Kabels an den Eingang 8 von Kanal B anschließen.
9. Monoprogrammsignal an Eingang 9 von Kanal A anschließen.
10. Subwoofer (parallel) an Ausgang 10 von Kanal A anschließen.
11. Mid/High-Box(en) (parallel) an Ausgang 11 von Kanal B anschließen

CS® 800H

SPECIFICATIONS

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 und 3 von Kanal A und B auf FULL RANGE stellen.
3. Left- und Right-Programmsignal an Eingänge 4 und 5 von Kanal A und B anschließen.
4. Lautsprecherausgabe 7 und 8 von Kanal A und B an Full-Range-Eingänge des Lautsprechers anschließen.
