BEDIENUNGSANLEITUNG SKYR@CER WBR 254G TOPCOM

SCHNELLE INSTALLATIONSANLEITUNG

1. HET VERBINDINGSPANEEL

Um zu vermeiden das ungebetene Benutzer in Ihr drahtloses Netzwerk eindringen, empfehlen wir eindringlich, die WEP- (oder falls verfügbar die WPA-) Verschlusselung Ihres drahtlosen Netzwerks zu aktivieren.

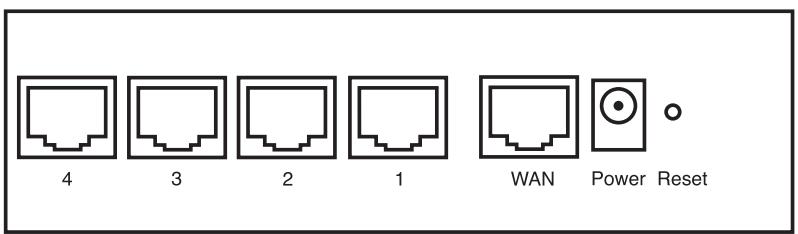

1. DAS ANSCHLUSSFELD

• POWER: Der Stromanschluss muss mit dem 5V DC Stromadapter verbunden werden. - Die Power-LED im vorderen Anzeigefeld Goes AN, wenn der Stromadapter angeschlossen ist.
• WAN: Der WAN Ethernet-Anschluss muss mit Ihr dem ASDL/Kabel-Modem verbunden werden. - Die WAN-LED Goes AN, wenn das Ethernet-Netzwerkkabel korrekt angeschlossen ist.
• Schnittstellen 1-4: Hier können Netzwerkgeräte wie PCs, ftp-Server oder andere angeschlossen werden, die Sie an Ihrlem Netzwerk anschließen möchten. - Die LAN-LED's geben den Zustand der Verbindung an.
• Reset-Taste: Wenn Sie die Standardeinstellungen laden möchten, drücken Sie die Reset-Taste und halten sie nach 5 ~ 6 Sekunden wieder los. Damit werden die Standardfabrikseinstellungen des Geräts geladen. Drücken Sie die Reset-Taste nur, wenn Sie aktuellen Datenlöschen möchten.

2. DEN PC FÜR DIE VERBINDUNG MIT DEM KABEL/DSL-ROUTER KONFIGURIEREN

Anmerkung

Die Standard-IP-Adresse des Routerist:192.168.1.1
- DHCP-Server ist AN

Wenn sie keine feste IP-Adresse in Ihrm PC einstellen mochten, mussen Sie Ihren PC so einstellen, dass er die IP-Adresse akzeptiert, die der Router liefert.

1. Klichen Sie auf die Start-Taste, selektieren Sie Einstellungen und dann Bedienfeld
2. Doppelklichen Sie auf das Netzwork-Symbol

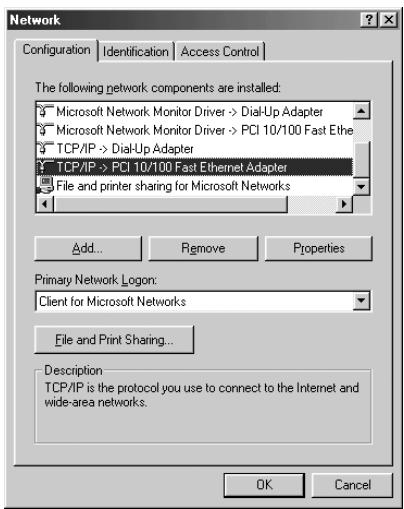

3. In den Konfigurations-Fenstern selektieren Sie die TCP/IP Protokoll-Verbindung, die mit ihrer Netzwerkkarte/Hisrm Adapter verbunden ist.

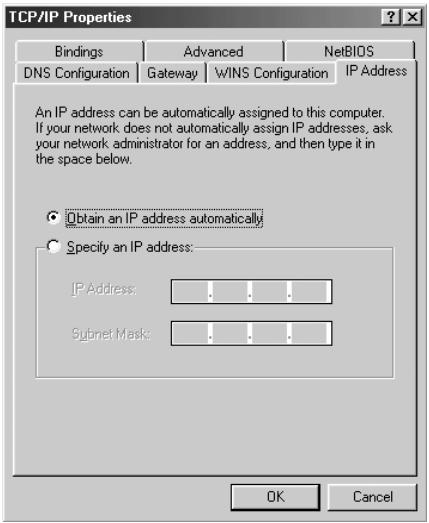

1. Klichen Sie auf die Schaltfläche Eigenschaften und wahlen Sie dann den Karteireiter IP ADRESSE. Selektieren Sie Eine IP-Adresse automatisch erlangen.

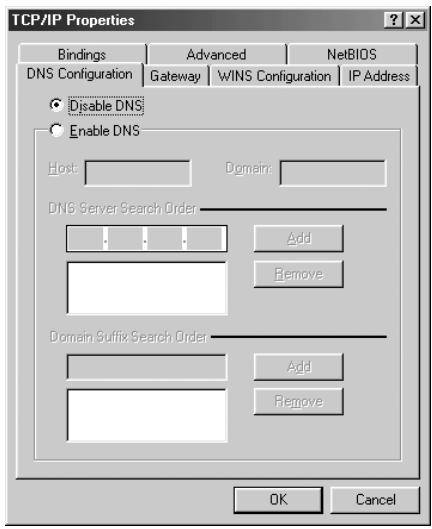

1. Selecttieren Sie dann den Karteireiter DNS Konfiguration um DNS IP-Adresse hinzuzufugen. Selektieren Sie Die DNS-Funktion deaktivieren. Drücken Sie auf OK. Sie haben die Client-Einstellungen beendet.
2. Nachdem Sie auf OK geklickt haben, werden Sie von Windows aufgefordert den Computer neu zu starten. Klichen Sie auf Ja.

3. DIE IP-KONFIGURATION IHRES PCS ÜBERPRÜFEN

Es gibt eine Hilfsmittel, die darauf herself die IP-Konfiguration eines Computers zu finden: MAC-Adresse und Standard-Gateway.

• WINIPCFG (für Windows 95/98)

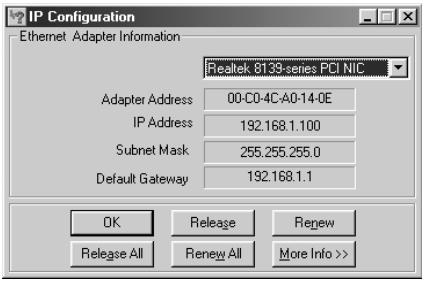

Selektieren Sie in der Start-Schaltfläche von Windows 95/98/ME Run und geben Sie winipcfg ein. Im nachfolgenden Beispiel hat dieser Computer die IP-Adresse 192.168.1.100 und das Standard-Gateway 192.168.1.1. Das Standard-Gateway sollte die IP-Adresse des Breitband-Routers sein. Die MAC-Adresse wird in Windows 95/98 die Adapter-Adresse genannot.

ANMERKUNG: Sie können winipcfg auch in DOS Command eingeben.

- IPCONFIG (für Windows 2000/NT)

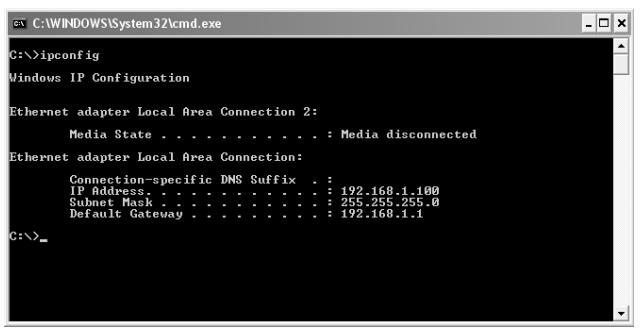

Geben Sie im DOS Command IPCONFIG ein und drücken Sie Enter. Die IP-Information Ihres PCs wird wie nachfolgend angezeigt.

• IPCONFIG / RENEW wird die IP-Adresse, Gateway und DNS erneuern.

- Windows XP

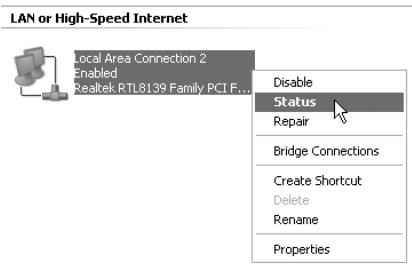

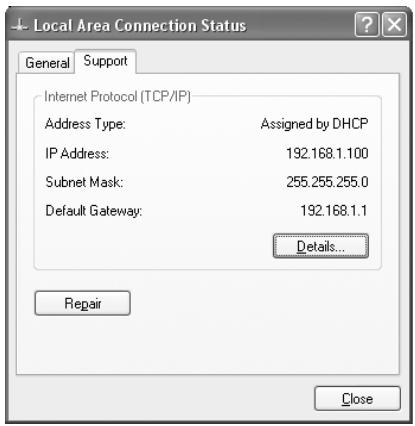

Klicken Sie auf Ihrnetzwerkadapater die rechte Maustaste und selektieren Sie Status

Der Unterstützungsbildschirm zeigt die IP-Information an.

4. DEN BROADBAND ROUTER EINSTELLEN

Wenn Ihr PC über eine gültige IP-Adresse verfügbar, sollen den Sie in der Lage sein, die Website zum Einstellen des Routers zu öffnen.

Öffnen Sie den Internet Explorer oder Netscape Navigator und öffnen Sie die Adresse: 192.168.1.1

Nun erscheint der Anmeldebildschirm.

• Geben Sie den Benutzernamen und das Password ein.

• Standardmäßig ist der Benutzername admin und das Password admin.

Geben Sie nun die Interneteinstellungen Ihres Broadband Routers ein.

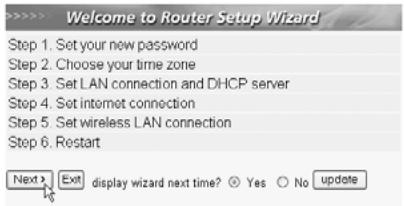

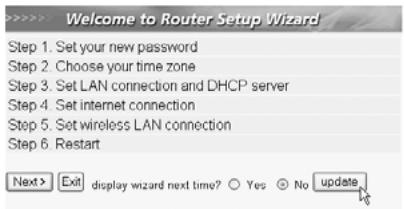

Der Setup-Wizard erscheint automatisch:

• Klichen Sie auf Next um Fortzufahren

Im nachsten Bildschirm konnen Sie das Password (admin) in Ihr eigenes Password ändern.

• Klichen Sie auf Next um Fortzufahren

Im nächsten Bildschirm konnen Sie ihre Zeitzone auswahlen

• Klichen Sie auf Next um Fortzufahren

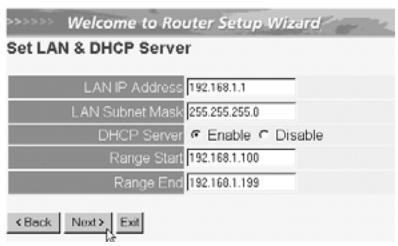

Nun können Sie die LAN-Einstellungen ändern:

• Die LAN IP-Adresse und die Subnet Mask können geändert werden.
• Der Router DHCP Server kann deaktiviert / aktiviert werden

• Der DHCP-Bereich kann eingestellt werden.

• Klichen Sie auf Next um Fortzufahren

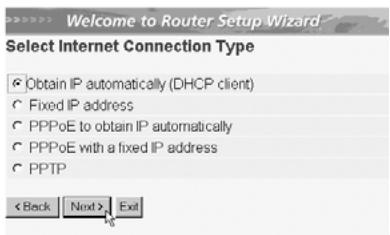

• Selektieren Sie ihren Verbindungstyp

• Klichen Sie auf Next um Fortzufahren

• IP automatisch erlangen (DHCP client): Diese Verbindung wird meistens verwendet um das WBR 254G mit einem

Kabelmodem zu verbinden.

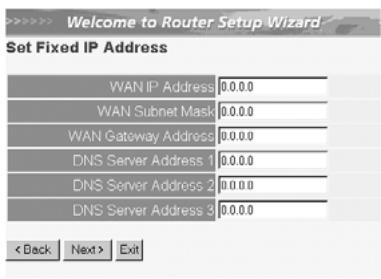

• Feste IP-Adresse: Für Verbindungen mit fester WAN IP-Adresse.

• geben Sie die WAN IP, Subnet Mask, Gateway und DNS-Adressen ein.

• Klichen Sie auf Next um Fortzufahren.

• PPPoE zum automatischen Erlangen der IP: Meistens verwendet um das WBR 254G mit einer ADSL-Ethernet Bridge mit PPPoE-Wahlen zu verbinden.

• Geben Sie den Benutzernamen und das Password ein (zweimal)

• Klichen Sie auf Next um Fortzufahren

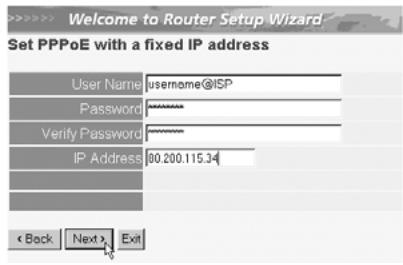

• PPPoE mit einer festen IP-Adresse: PPPoE-Verbindung mit fester WAN IP-Adresse.

• geben Sie Benutzernamen, Password (zweimal) und WAN IP-Adresse ein

• Klichen Sie auf Next um Fortzufahren.

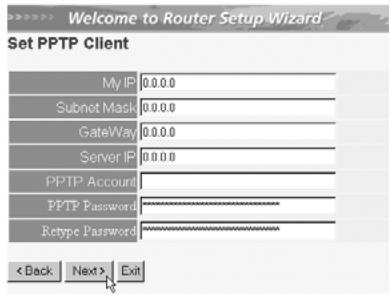

• PPTP: zum Einstellen einer VPN-Verbindung: in dieser Fall wird der WAN-Anschluss des WBR 254G mit dem LAN-

Anschluss eines anderen bestehenden Netzwerks verbunden!

• geben Sie die VPN IP-Adresse, Subnet Mask und Gateway ein.
• geben Sie die VPN Server-Adresse, PPTP Account und das Password (zweimal) ein.
• Klichen Sie auf Next um Fortzufahren.

Drahtlosen Teil :

• Enable (aktivieren) oder Disable (deaktivieren) Sie den drahtlosen Teil.
• Geben Sie die SSID ein. Achten Sie daraufl, dass die drahtlosen Clients auf dieselbe SSID wie der drahtlose Breitbart-Router gestellt werden.
• Geben Sie die Kanalnummer (Channel) ein.
• Klichen Sie auf Next um die Eintrage zu bestätigten.

Nun ist die Einstellung abgeschlossen

• Klichen Sie auf Restart (Neustart) um alles zu speichern und den Router erneut zu starten.

• Wenn alle Einstellungen gespeichert sind, erscheint ein neuer Bildschirm:

• Klichen Sie auf Close

Der Setup Wizardist beendet!

Anmerkung:

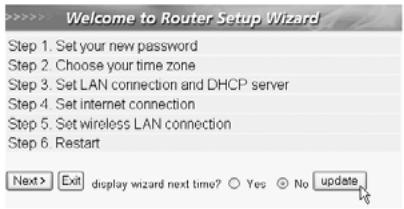

• Wenn Sie das{nachste Mal die Website des Routers offen, erscheint der Setup Wizard erneut. Diese Funktion kann deaktiviert werden:

• selektieren Sie No und klichen Sie auf Update
• nun entscheid der Wizard nicht wieder, wenn Sie die Website des Routers öffnen.

5. VERBINDUNGSZUSTAND

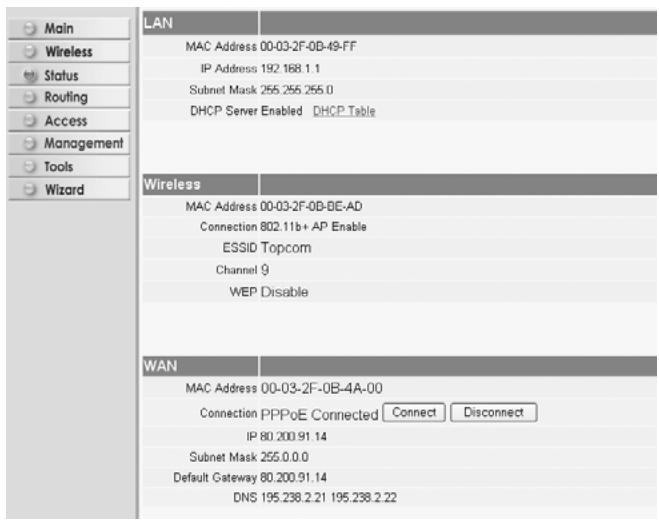

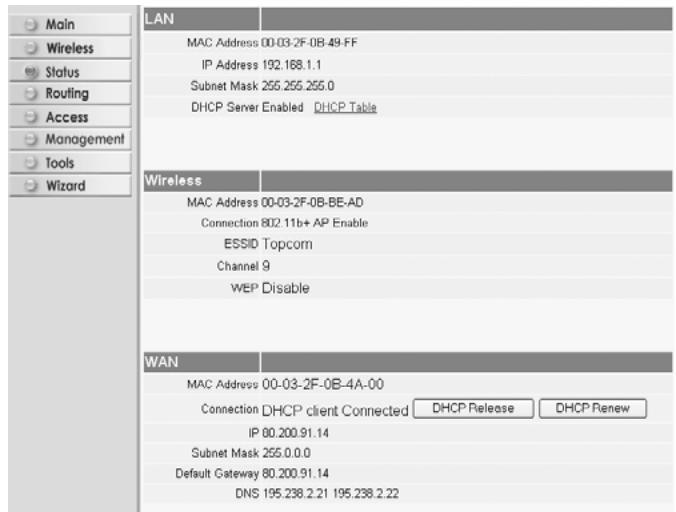

Die WAN-Verbindung kann im Zustandsbildschirm der Router-Website überprüft werden.

Für PPPoE-Verbindung:

Die Verbindung kann beendet werden, indem Sie auf Disconnect klichen. Sie konnen eine Verbindung machen, indem Sie die Taste Connect klichen

Für DHCP Client:

Die WAN IP-Adresse kann ausgeschalten werden, wenn man die DHCP Release-Taste drückt. DHCP Renew erneuert die IP-Adresse.

Anmerkung:

• Nach jeder Handlung springt der Router zum folgenden Bildschirm:

• Die Handlung wird gezeigt.
• Klichen Sieitte Backum zum Menuzurückzukehren.

6. ANGEPASSTE ROUTER-EINSTELLUNGEN

Sie konnen das Menu für angepasste Einstellungen eingeben. Für weitere Details sehen Sieitte die vollständige Gebrauchsanweisung auf der beiliegenden CD ein.

7. UPDATE DER FIRMWARE

Wenn eine neue Firmware freigegeben wird, wird dies auf der Website von Topcom ( www.topcom.net) im Abschnitt Support -> Downloads verfügbar.

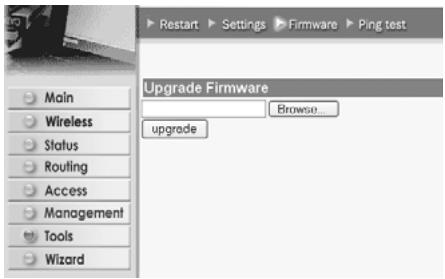

Laden Sie die Abbildung herunter und öffnen Sie im Menu des Routers Tools. Spektieren Sie nun die Firmware-Section

• Klichen Sie auf Browse um die Abbildung der heruntergeladenen Firmware zu selektieren und klichen Sie auf die Upgrade-Taste.

8. TOPCOM GARANTIE

1. GARANTIEZEIT

Topcom Geräte habe eine 24-monatige Garantiezeit. Die Garantiezeit beginnnt an dem Tag, an dem das neue Gerät erworben wurde. Die Garantie für Batterien ist auf 6 Monate nach Erwerb begrenzt. Verschleßartikel oder Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unherblich beeinflussen, sind von der Garantie ausgeschlossen.

Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

2. ABWICKLUNG DES GARANTIEFALLES

Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service Zentrum.

Tritt ein Gerätefhler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service Zentrum unentgeltlich die Reparatur jeder durch einen Material- oder Herstellerfhler aufgetretenen Defekts.

Topcom wird nach eigenem Ermessen die Garantieansprüche mittels Reparatur oder Austausch des fehlerhaften Gerätes oder von Teilen des fehlerhaften Gerätes erfüllen. Bei einem Austausch können die Farbe und das Modell vom eigentlich erworbenen Gerät abweichen.

Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit.Die Garantiezeit verlangert sich nicht, wenn das Gerät von Topcom oder von einem seiner autorisierten Service Zentren ausgetaucht oder repariert wird.

3. GARANTIEAUSSCHLUSSE

Schäden oder Mängel, die durch unsachgemäß Handhabung oder Betrieb verursacht wurden, sowohl als auch Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenen Zubehör entstehen, werden nicht von der Garantie abgedeckt.

Schnurlose Telefone von Topcom wurden so konstruiert, dass sie ausschließlich mit wiederaufladbaren Batterien funktionieren. Ein durch nicht-wiederaufladbare Batterien verursachter Schaden faltt nicht unter die Garantieleistung. Die Garantie deckt keine Schaden ab, die durch auBere Einflusse entstanden sind, wie z.B. Blitzeinschlag, Wasser, Brande oder auch jegliche Transportschaden.

Wenn die Seriennummer des Gerätes verändert, entfern't oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden.

Alle Garantieansprüche erlöschen, wenn das Gerät durch den Käufer oder durch unqualifizierte und nicht offiziell anerkannte Topcom Service Zentren repariert, verändert oder umgebaut wurde.

Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.
