Produkttyp	35-mm-Filmkamera mit integriertem Blitz
Bildformat	24 × 36 mm (Standardfilm 135)
Objektiv	F5.6 30 mm, 3 Linsen in 3 Gruppen
Sucher	Großformat, Vergrößerung 0,68x
Fokusbereich	1,5 m bis unendlich
Filmtransport	Automatisch nach jeder Aufnahme
Rückspulung	Motorisiert nach Betätigung der dafür vorgesehenen Taste
Bildzähler	Mechanisch, aufwärts zählend dann rückwärts
Blitz	3 Stufen: Automatik, Aufhellblitz, Aus
Blitzladezeit	Ca. 8 Sekunden mit neuen Batterien
Blitzreichweite	1,5 bis 2,5 m (ISO 100)
Rote-Augen-Reduzierung	Ja, durch Vorblitz
Stromversorgung	2 AA-Alkalibatterien 1,5 V
Abmessungen	Ca. 119 × 75 × 44 mm
DX-Code	Automatisches Auslesen der Filmempfindlichkeit
Objektivschutz	Schiebedeckel schaltet Strom ab und blockiert Auslöser

Häufig gestellte Fragen - KH 30 EBENCH

Wie lege ich die Batterien ein?

Öffnen Sie die Abdeckung des Batteriefachs an der Unterseite der Kamera. Legen Sie 2 AA-Alkalibatterien unter Beachtung der Polarität (+ und -) ein. Schalten Sie die Kamera vor dem Batteriewechsel mit der Ein/Aus-Taste aus.

Wie lege ich den Film ein?

Schalten Sie die Kamera ein, öffnen Sie die Rückwand, indem Sie die Verriegelung nach unten drücken. Legen Sie die Kassette in das Fach und führen Sie die Filmführungszunge über die Aufwickelspule. Stellen Sie sicher, dass das Transportrad in die Perforationen eingreift. Schließen Sie die Rückwand bis zum Klicken, betätigen Sie dann dreimal den Auslöser, bis der Zähler '1' anzeigt.

Wie verwende ich den Automatikblitz?

Nach dem Einschalten der Kamera ist der Blitz bereit, wenn die grüne Kontrollleuchte leuchtet (ca. 8 Sekunden). Bei schwachem Licht wird der Blitz automatisch beim Auslösen aktiviert. Kein manuelles Eingreifen erforderlich.

Wie aktiviere ich den Aufhellblitz?

Drücken Sie die Taste Blitz Ein (Markierung 19). Der Blitz wird auch bei hellem Licht ausgelöst, nützlich um Schatten bei Gegenlicht zu reduzieren.

Wie deaktiviere ich den Blitz?

Drücken Sie die Taste Blitz Aus (Markierung 20). Der Blitz wird nicht mehr automatisch ausgelöst, auch nicht bei Dunkelheit. Ideal für stimmungsvolle Fotos ohne Blitz.

Wie verwende ich die Rote-Augen-Reduzierung?

Drücken Sie die Blitz-Ein-Taste, um das rote Vorblitzlicht einzuschalten. Richten Sie es etwa eine Sekunde lang auf die Augen des Motivs und lösen Sie dann aus. Dies reduziert den Rote-Augen-Effekt.

Wie spule ich den Film am Ende zurück?

Drücken Sie nach dem letzten Foto die Rückspultaste (Markierung 16) in Pfeilrichtung bis zum Anschlag. Der Motor spult automatisch zurück, der Zähler zählt rückwärts. Wenn er stoppt, öffnen Sie die Rückwand und entnehmen Sie die Kassette.

Was tun, wenn der Blitz nicht lädt?

Überprüfen Sie, ob die Batterien richtig eingelegt und neu sind. Wenn die grüne Kontrollleuchte nach 15 Sekunden nicht leuchtet, ersetzen Sie die Batterien durch neue Alkalibatterien.

Wie reinige ich das Objektiv?

Verwenden Sie ein sauberes, trockenes Tuch, um das Objektiv vorsichtig zu reinigen. Verwenden Sie keine chemischen Reinigungsmittel. Bewahren Sie die Kamera mit geschlossenem Deckel auf, um das Objektiv zu schützen.

Was ist der Mindestabstand für ein scharfes Foto?

Der Mindestabstand beträgt 1,5 Meter. Bei Unterschreitung kann das Bild unscharf werden. Halten Sie diesen Abstand ein, besonders mit Blitz.

BEDIENUNGSANLEITUNG KH 30 EBENCH

Bedienungs- und Sicherheitshinweise

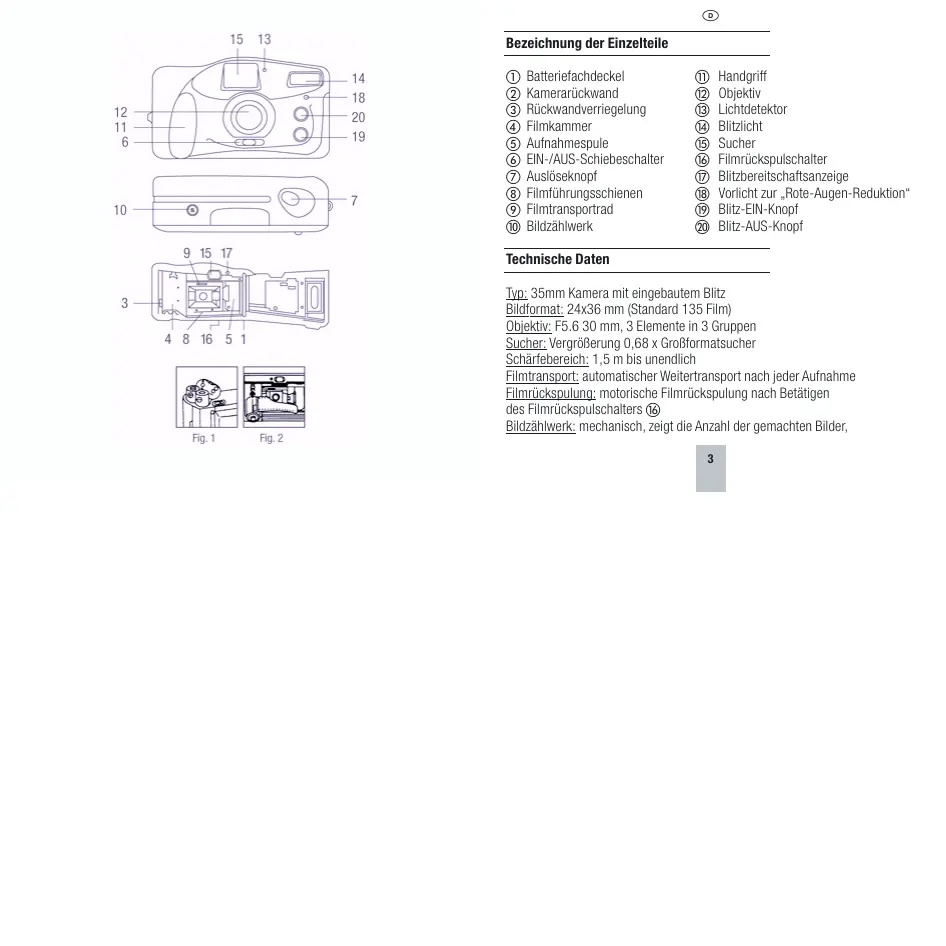

Bezeichnung der Einzelteile

① Batteriefachdeckel
② Kamerarückwand
③ Rückwandverriegelung
④ Filmkammer
⑤ Aufnahmespule
⑥ EIN-/AUS-Schiebeschalter
⑦ Ausloseknopf
⑧ Filmführungsschieren
(9) Filmtransportrad
10 Bildzahlwerk

11 Handgriff
12 Objektiv
⑬ Lichtdetektor
14 Blitzlicht
15 Sucher
16 Filmrückspulschalter
17 Blitzbereitschaftsanzeige
Vorlicht zur „Rote-Augen-Reduktion“
19 Blitz-EIN-Knopf
20 Blitz-AUS-Knopf

Technische Daten

Typ: 35mm Kamera mit eingebautem Blitz

Bildformat: 24x36 mm (Standard 135 Film)

Objektiv: F5.6 30 mm, 3 Elemente in 3 Gruppen

Sucher: Vergroßerung 0,68 x Großformatsucher

Scharfebereich: 1,5 m bis unendlich

Filmtransport: automatischer Weitertransport nach jeder Aufnahme

Filmrückspulung: motorische Filmrückspulung nach Betätig des Filmmrkspulschalters 16

Bildzahlwerk: mechanisch, zeit die Anzahl der gemachten Bilder,

Aufwartszahlung bei Weiteransport und Rückwartszahlung beim Rückspluten 3-Stufenblitz: AutobiLT - bei schlechten Lichtverhältnissen schaltet sich das Blitzergerät automatisch zu.

Aufheltblitz - durch Drücken des Blitz-EIN-Knopfes 19 beim Auslösen wird trotz ausreichend gutter Lichtverhältnisse der Blitz zugeschalte und ausgelöst. Der Kontrast des Motifs reduziert sich und bei Gegenlichtaufnahmen werden die Schattenpartien aufgeheilt.

Blitzabschaltung - durch Drücken des Blitz-AUS-Knopfes ② wird die Blitzautomatik manuell abgescheltet

Blitzladezeit: ca. 8 Sekunden bei unverbrauchten Batterien

Blitzlichtdetetor: Lichtmessung durch eingebaute CDS-Zelle bewirkt automatische Blitzzuschaltung bei unzureichenden Lichtverhältnissen Blitzlichtbereitschaftsanzaige: signalisiert die Blitzlichtbereitschaft (grüne Licht)

Wirksmars Blitzbereich: 1,5 bis 2,5m bei Verwendung von ISO 100 Filmen "Rote-Augen-Reduktion": bei Blitzlichtaufnahmen vermindert ein rotes LED-Vorlicht den Rotaugen-Effekt

Objektivabdeckung: Schutz vor Staubablagerungen etc. Beim Öffnen mittels des EIN-/AUS-Schiebacterslpers wird die Stromversorgung eingeschaltet, beim Schreiben abgeschalmt. Bei geschlossener Objektivabdeckung ist der Auslöseknopf blockiert und verhindt so ein unbeabsichtiges Belichen einer Aufnahme.

Stromversorgung: 2 × 1,5 V Alkali-Batterien (Grösse 'AA)

Abmessungen: ca. 119 (Lange) x 75 (Höhe) x 44 (Tiefe) mm

A. Einlagen / Austausch der Batterien

Öffnen Sie den Batteriefachdeckel ① an der Unterseite der Kamera und legen Sie 2 x AA Alkali-Batterien ein (bei Austausch verbrauchter Batterien zunachst die Stromversorgung der Kamera mittels EIN-/AUS-Schiebeschalter ⑥ ausschalten). Achten Sie bereits unbedingt auf die auf der Innenseite des Batteriefachs dargestelte Symbolik (Plus /+ und Minus /-), siehe auch Abb. 1. Zur Bechtung: Vermeiden Sie unnöttigen Batterieverbrauch und schlieben Sie deshalb bei Nichtgebrauch der Kamera die Objektivabdeckung.

B. Einlagen des Films

1) Kamera einschalten - EIN-/AUS-Schiebeschalter (6) betätig.

2) Kamererückwand ② öffnen - Rückwandverregelung ③ nach unter schiben.

3) Film in die Filkmammer 4 einlagen - siehe Abb. 2. Führn Sie die Filzunge über die Aufnahmespule ⑤ und achtten Sie darauf darauf, dass das Filmtransportrad ⑨ in die Filmpferoration eingreift.

4) SchlieBen Sie nun wieder die Kamerarückwand ②, bis diese mit einem 'Klick' einrastet. Das Bildzahlwerk ⑩ steht jetzt auf „S".

5) Betätigen Sie den Auslöseknopf ⑦ dreimal, bis die „1" im Bildzahlwerk erscheidt. Die Kamera ist nun aufnahmebereit. Info: Die Kamera verfügt über ein automatischen arbeitenden DX-System. Dieses System stellt die Kamera automatisch auf die entsprechende Empfindlichkeit des eingelegenden Filmes ein.

C. Fotografieren / Blitzlichtaufnahmen

Erfassen Sie Ihr Motiv im besonderen großen Sicherer ⑤. Halten Sie einen Mindestabstand von 1,5 m zwischen Kamera und Motiv unbedingt ein. Halten Sie die Kamera ruhig und drücken Sie beim Auslösen den Auslöseknopf ⑦ sanft und ruckfrei nach unter. Achten Sie ferner immer darauf, dass Sie Objekt ⑫, Lichtdetektor ⑬ und Blitzlicht ⑭ nicht mit den Fingern verdecken.

Autoblitz: Nach dem Einsatzmittels EIN-/AUS-Schiebeschalter ⑥ entscheidt die Blitzbereitschaftsanzauge ⑦ nach ca. 8 Sekunden (bei unverbrauchten Batterien). Bei schlechten Lichtverhältnissen wird nun der Blitz automatisch zugeschaltet. Nach jeder Aufnahme wird das Blitzlicht neu geladen, der Blitz ist dann nach Aufleuchten der Blitzbereitschaftsanzauge ⑦ wieder entsatzbereit. Sollte die Anzeige nach 15 oder mehr Sekunden noch nicht aufleuchten, sind neue Batterien einzulegen.

Aufhellblitz: Da bei ausreichend guten Lichtverhältnissen und vor allem bei Gegenlicht der Blitz nicht aktiviert wird, konnen Sie durch Drücken des Blitz-EIN-Knopfes 19 beim Auslösen den Blitz manuell zugeschalten und ausgelösen. Sie erhalten Fotos weniger Kontrasten und zusätzlich werden bei Gegenlichtaufnahmen die Schattenpartien aufgehelt.

Blitzabschaltung: Durch Drücken des Blitz-AUS-Knopfes ② wird die Blitzautomatik manuell abgeschelt. Dies wird z.B. empfohlen, wenn Sie bei bedecktem Wetter aber dennoch ausreichendem Licht fotografieren oder Innenaufnahmen ohne Blitzlicht machen wollen. Die volte Blendenöffnung bleibt trotzdem erhalten und sorgt für die richtige Belichtung.

"Rote-Augen-Reduktion": Bei Personen- oder Tieraufnahmen mit Blitz und im Dunkeln bestehen die Wahrscheinlichkeit, dass die Augen auf dem später entwickelten Foto rot erschreiben. Dies geschieht, weil sich die Pupillen des Auges im Dunkeln stark erweitern und das Licht bzw. der Blitz von der Retina reflektiert wird. Durch die "Rote-Augen-Reduktion" wird dieser Effekt entscheidend verminder.

Betrachten Sie das Motiv durch den Sicher 15. Drücken Sie den Blitz-EIN-Knopf 9 und das Vorlicht zur „Rote-Augen-Reduktion" 8 leuchtet auf. Richten Sie这点es Licht auf die Augen des Motifs. Die Pupillen verengen sich dann. Es dauert etwa eine Sekunde, bis sich die Pupillen verengt haben, solange sollenen Sie das Licht mindestens auch in Richtung des Motif halten. Drücken Sie nun den Ausloser ⑦. Die Blitzlichtaufnahme ist gemacht, und bei genauer Beachtung dieser Hinweise erhalten Sie später Personen- oder Tierfos, bei denen der Rotaugen-Effekt entscheidend verminder ist.

Für gute Blitlichtaufnahmen empfehlen wir generell, den Abstand zum Motiv einzuhalten. Je nach Filmmempfindlichkeit (ISO) unterscheidet sich dieser wie folgt:

$$ \mathrm {I S O} 1 0 0 = 1, 5 \text {b i s} 2, 5 \mathrm {m} $$

$$ \mathrm {I S O} 2 0 0 = 2 \text {b i s} 3, 5 \mathrm {m} $$

$$ \mathrm {I S O} 4 0 0 = 2, 5 \text {b i s} 5 \mathrm {m} $$

D. Rückspulung und Entnahme des Films

Nach der letzten Aufnahme schieben Sie den Filmrückspulschalter 16 in Pfeilrichtung bis zum Anschlag. Der Schalter verriegelt sich und der Film spult automatisch zurück. Das Bildzahlwerk 10 zeigt die Rückspulung durch Ruckwartszahlung. Nach vollständiger Rückspulung stoppt der Motor und Sie können nun die Filmatrone aus der Filmkammer 4 entnehmen. Offnen Sie dazu die Kamerarückwand 2 indemn Sie die Rückwandverriegelung 3 nach unter siechenbe. Sobald die Kamerarückwand geöffnet wird, springt der Filmrück-spulschalter 6 wieder in die Ursprungsposition zurück. Geben Sie volle Simone möglichst umgehend zur Entwicklung ab. Achtung: Offnen Sie die Kamerarückwand 2 immer erst, wenn der Film vollständig zurückgespust ist.

E. Aufbewahrung und Pflege der Kamera

Schalten Sie generell immer die Stromversorgung (EIN-/AUS-Schalter ⑥) aus, wenn Sie die Kamera nicht benutzten. Dies spart Batterien und schützt das Objektiv vor Verschmutzungen. Wenn Sie gar über einen längeren Zeitraum keine Aufnahmen machen möcht, entnehmen Sie die Batterien. Schützen Sie die Kamera vor Regen, Feuchtigkeit, hohen Temperatures und direkter Sonneneinstrahlung (Kamera und Filme niemals im Auto aufbewahren). Um das Objektiv zu reinigen, konnen Sie es mit einem sauberen und flusenfreiem Tuch vorsichtig abwischen.
