BEDIENUNGSANLEITUNG P-334 ZYXEL

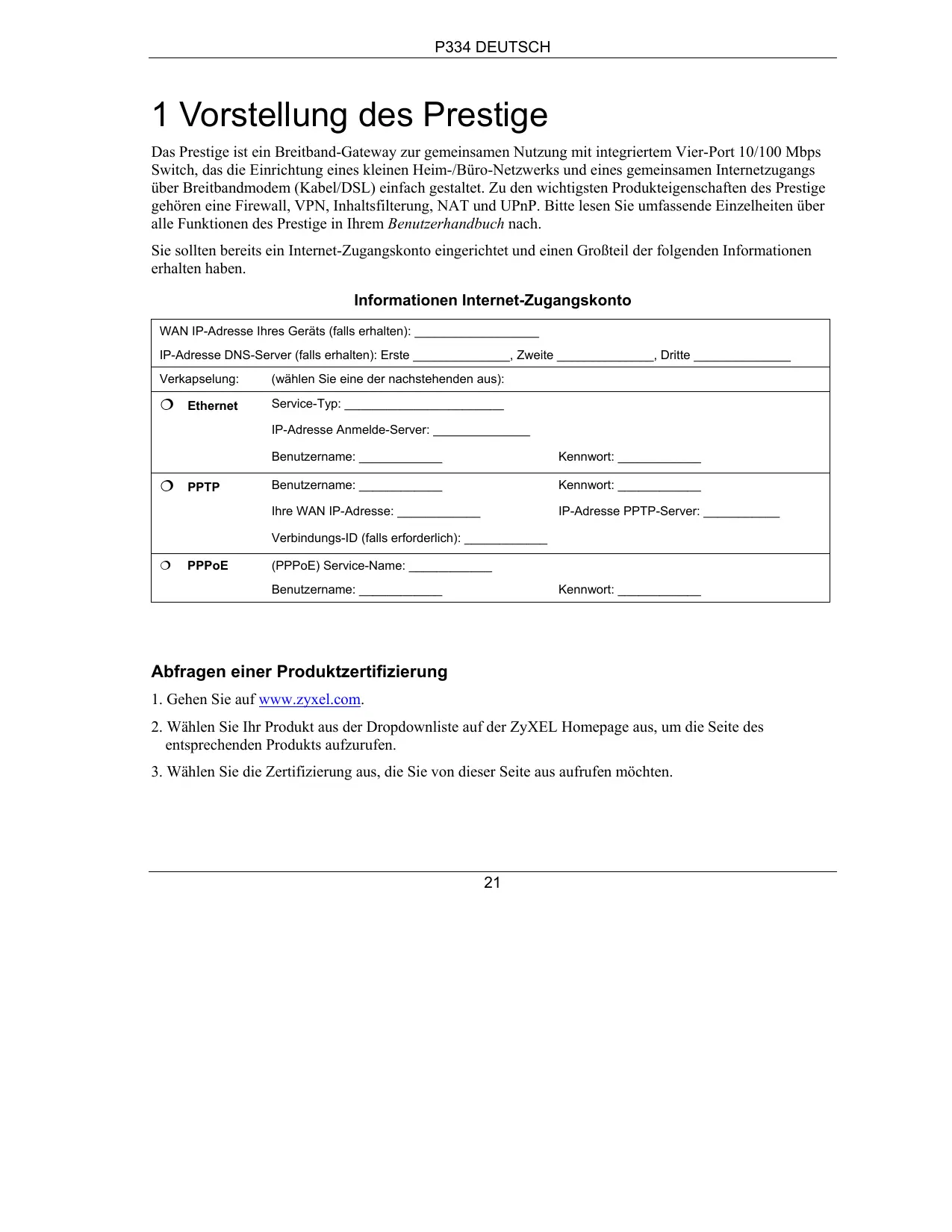

1 Vorstellung des Prestige Das Prestige ist ein Breitband-Gateway zur gemeinsamen Nutzung mit integriertem Vier-Port 10/100 Mbps Switch, das die Einrichtung eines kleinen Heim-/Büro-Netzwerks und eines gemeinsamen Internetzugangs über Breitbandmodem (Kabel/DSL) einfach gestaltet. Zu den wichtigsten Produkteigenschaften des Prestige gehören eine Firewall, VPN, Inhaltsfilterung, NAT und UPnP. Bitte lesen Sie umfassende Einzelheiten über alle Funktionen des Prestige in Ihrem Benutzerhandbuch nach. Sie sollten bereits ein Internet-Zugangskonto eingerichtet und einen Großteil der folgenden Informationen erhalten haben. Informationen Internet-Zugangskonto WAN IP-Adresse Ihres Geräts (falls erhalten): __________________ IP-Adresse DNS-Server (falls erhalten): Erste ______________, Zweite ______________, Dritte ______________ Verkapselung:

(wählen Sie eine der nachstehenden aus):

Service-Typ: _______________________ IP-Adresse Anmelde-Server: ______________

PPTP Benutzername: ____________

Kennwort: ____________

Benutzername: ____________

Kennwort: ____________

Ihre WAN IP-Adresse: ____________

IP-Adresse PPTP-Server: ___________

Verbindungs-ID (falls erforderlich): ____________ PPPoE

(PPPoE) Service-Name: ____________ Benutzername: ____________

Kennwort: ____________

Abfragen einer Produktzertifizierung 1. Gehen Sie auf www.zyxel.com. 2. Wählen Sie Ihr Produkt aus der Dropdownliste auf der ZyXEL Homepage aus, um die Seite des entsprechenden Produkts aufzurufen. 3. Wählen Sie die Zertifizierung aus, die Sie von dieser Seite aus aufrufen möchten.

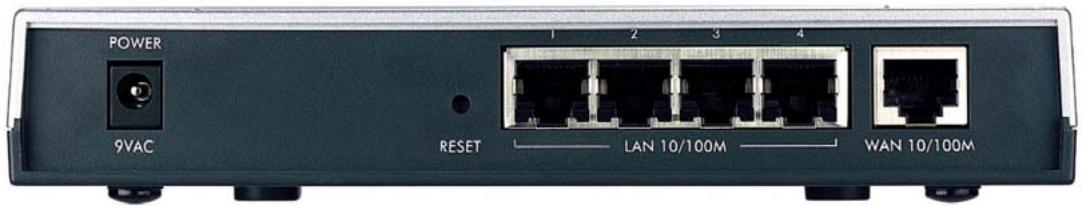

2 Hardware-Installation 2.1 Rückseite

BENENNUNG BESCHREIBUNG LAN 10/100M Verwenden Sie ein Ethernet-Kabel, um zumindest einen Computer für die Erstkonfiguration des Prestige anzuschließen. Diese Anschlüsse verfügen über Auto-Negotiating (können die Verbindung über 10 oder 100 Mbps herstellen) und Auto-Sensing (automatische Anpassung an den von Ihnen verwendeten Ethernet-Kabeltyp (Straightthrough oder Crossover)).

WAN 10/100M Schließen Sie Ihr Kabel-/DSL-Modem mit dem mit Ihrem Modem mitgelieferten Kabel an diesem Anschluss an.

NETZ 9 VAC [POWER 9 VAC]

Schließen Sie an diesem Netzeingang das mitgelieferte Netzgerät an (verwenden Sie ausschließlich dieses Netzgerät).

Schließen Sie nach dem Herstellen der Anschlüsse das Netzkabel an einer Steckdose an und beobachten Sie die LED an der Vorderseite. RÜCKSETZEN [RESET]

Diese Taste benötigen Sie nur, wenn Sie das Kennwort des Prestige vergessen haben. Die Taste setzt das Prestige auf die Werkseinstellungen zurück (das Kennwort lautet 1234, die LAN IP-Adresse 192.168.1.1. Siehe Benutzerhandbuch für Einzelheiten).

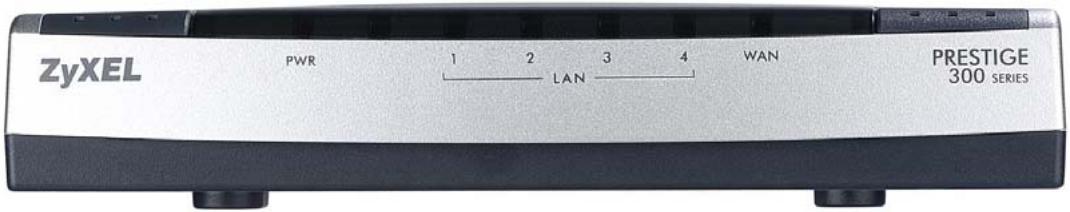

2.2 LEDs an der Vorderseite Die LED NETZ [PWR] blinkt während des Systemtests und leuchtet konstant, wenn der Test erfolgreich war. Die LEDs LAN und WAN leuchten auf, sobald die entsprechenden Anschlüsse hergestellt sind.

P334 DEUTSCH LED NETZ [PWR]

FARBE STATUS BESCHREIBUNG Aus

Das Prestige wird nicht mit Strom versorgt.

Die Stromversorgung des Prestige ist zu gering.

Das Prestige wird mit Strom versorgt.

Das Prestige führt den Systemtest durch.

LAN nicht angeschlossen.

Das Prestige hat eine erfolgreich hergestellte 10 Mb EthernetVerbindung.

Das Prestige sendet/empfängt Daten.

Das Prestige hat eine erfolgreich hergestellte 100 Mb EthernetVerbindung.

Das Prestige sendet/empfängt Daten.

Die WAN-Verbindung ist nicht bereit oder ist fehlgeschlagen.

Das Prestige hat eine erfolgreich hergestellte 10 Mb WAN-Verbindung.

Das Prestige sendet/empfängt Daten.

Das Prestige hat eine erfolgreich hergestellte 100 Mb WAN-Verbindung.

Das Prestige sendet/empfängt Daten.

3 Vorbereitung Ihres Computers Überspringen Sie diesen Abschnitt, wenn Ihr Computer bereits für eine dynamische IP-Adresse eingerichtet ist. Bei den meisten neuen Computer ist dies die Standard-Einstellung. Das Prestige ist bereits eingestellt, um Ihrem Computer eine IP-Adresse zuzuweisen. Mit Hilfe dieses Abschnitts können Sie Ihren Computer für den Empfang einer IP-Adresse einrichten bzw. ihm eine statische IP-Adresse im Bereich zwischen 192.168.1.2 und 192.168.1.254 mit einer Subnetmaske von 255.255.255.0 zuweisen. Dies ist notwenig, um zu gewährleisten, dass Ihr Computer mit Ihrem Prestige kommunizieren kann. In Ihrem Computer müssen eine Ethernet-Karte und TCP/IP installiert sein. Auf Computern mit den Betriebssystemen Windows NT/2000/XP, Macintosh OS 7 und höher sollte TCP/IP bereits installiert sein.

Klicken Sie in Windows XP auf Start, Systemsteuerung. Klicken Sie in Windows 2000/NT auf Start, Einstellungen, Systemsteuerung.

Klicken Sie in Windows XP auf Netzwerkverbindungen. Klicken Sie in Windows 2000/NT auf Netzwerk- und DFÜ-Verbindungen.

Klicken Sie mit der rechten Maustaste auf LAN-Verbindung und danach auf Eigenschaften.

Wählen Sie Internetprotokoll (TCP/IP) (unter der Registerkarte Allgemein in Win XP) und klicken Sie auf Eigenschaften.

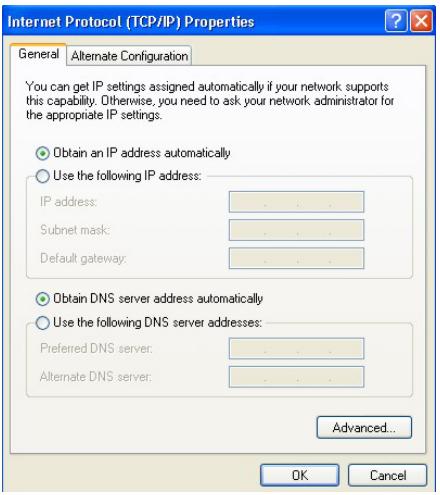

Das Fenster Eigenschaften von Internetprotokoll (TCP/IP) wird geöffnet (unter der Registerkarte Allgemein in Windows XP). - Um Ihrem Computer eine dynamische IP-Adresse zuweisen zu lassen, klicken Sie auf IP-Adresse automatisch beziehen. -Um eine statische IP-Adresse zu konfigurieren, klicken Sie auf Folgende IP-Adresse verwenden und füllen Sie die Felder IP-Adresse (wählen Sie von 192.168.1.2 bis 192.168.1.254), Subnetmaske (255.255.255.0) und Standardgateway (192.168.1.1) aus.

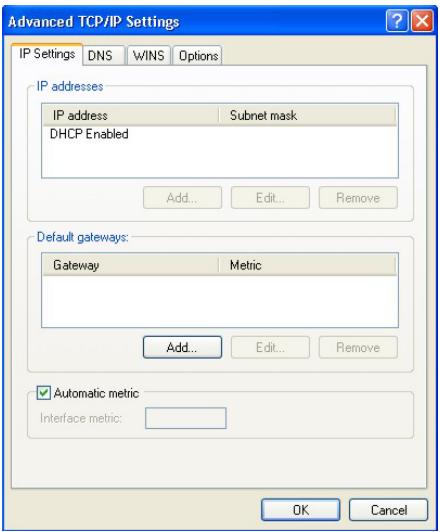

Klicken Sie auf Erweitert. Entfernen Sie unter der Registerkarte IP-Einstellungen alle zuvor installierten Gateways und klicken Sie auf OK, um zum Fenster Eigenschaften von Internetprotokoll (TCP/IP) zurückzukehren.

Klicken Sie auf DNS-Serveradresse automatisch beziehen, wenn Sie die IP-Adresse(n) Ihres DNS-Servers nicht kennen. Falls Sie die IP-Adresse(n) Ihres DNS-Servers kennen, klicken Sie auf Folgende DNS-Serveradressen verwenden und geben Sie die Adressen in die Felder Bevorzugter DNSServer und Alternativer DNS-Server ein. Falls Sie mehr als zwei DNS-Server haben, klicken Sie auf Erweitert, wählen Sie die Registerkarte DNS und konfigurieren Sie die Server mit Hinzufügen.

Klicken Sie auf OK, um das Fenster Eigenschaften von Internetprotokoll (TCP/IP) zu schließen.

Klicken Sie auf OK, um das Fenster Eigenschaften von LANVerbindung zu schließen.

Überprüfen der IP-Adresse Ihres Computers 1.

Klicken Sie auf dem Computer auf Start, (Alle) Programme, Zubehör und wählen Sie Eingabeaufforderung.

Geben Sie im Fenster Eingabeaufforderung "ipconfig" ein und drücken Sie EINGABE. Die IP-Adresse Ihres Computers muss im korrekten Bereich (192.168.1.2 bis 192.168.1.254) mit einer Subnetmaske von 255.255.255.0 liegen, um mit dem Prestige kommunizieren zu können.

Bitte lesen Sie Einzelheiten über die IP-Adresskonfiguration für andere Windows- und MacintoshBetriebssysteme im Benutzerhandbuch nach.

4 Konfigurieren Ihres Prestige Wählen Sie eine der folgenden Methoden, um auf Ihr Prestige zuzugreifen und es zu konfigurieren. Diese Schnellstartanleitung erläutert nur die Verwendung des Web-Konfigurationsassistenten. Hintergrundinformationen über alle Funktionen Ihres Prestige sowie über die SMT-Konfiguration finden Sie in Ihrem Benutzerhandbuch. Klicken Sie auf die Online-Hilfe des Webkonfigurators, um bildschirmspezifische Hilfsinformationen zu erhalten. Webkonfigurator SMT (System Management Terminal). Zugriff auf SMT via LAN oder WAN mit Telnet.

4.1 Zugriff auf Ihr Prestige über Webkonfigurator Step 1.

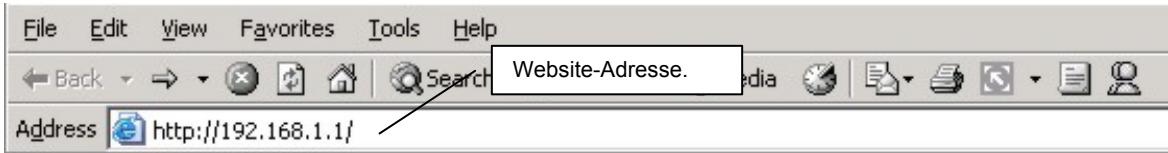

Starten Sie Ihren Web-Browser. Geben Sie als Website-Adresse “192.168.1.1” ein.

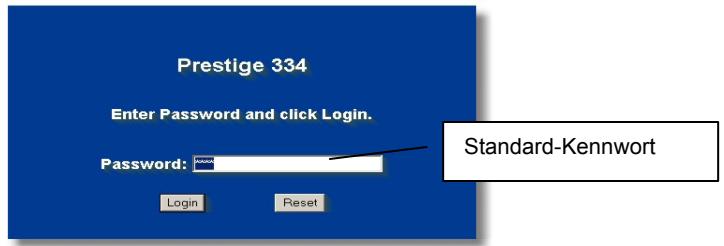

Das Standard-Kennwort (“1234”) ist bereits (in nicht lesbarer Form) im Kennwortfeld eingetragen. Klicken Sie auf Anmelden [Login], um zu einem Bildschirm zu gelangen, auf dem Sie aufgefordert werden, Ihr Kennwort zu ändern. Klicken Sie auf Zurücksetzen [Reset], um zum Standard-Kennwort im Kennwortfeld zurückzukehren.

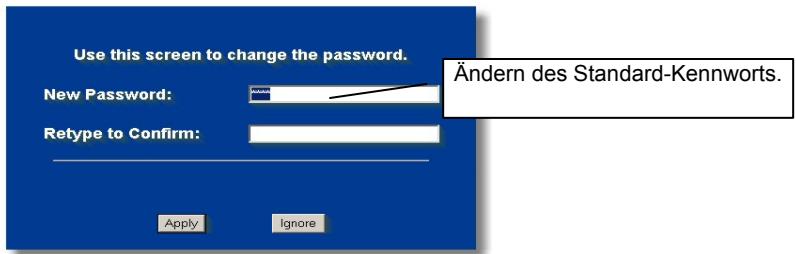

Es wird dringend empfohlen, das Standard-Kennwort zu ändern! Geben Sie ein neues Kennwort ein, geben Sie es zur Bestätigung erneut ein und klicken Sie auf Übernehmen [Apply]; oder klicken Sie auf Ignorieren [Ignore], um zum Hauptmenü zu gelangen, falls Sie das Kennwort vorerst nicht ändern möchten.

Ändern des Standard-Kennworts.

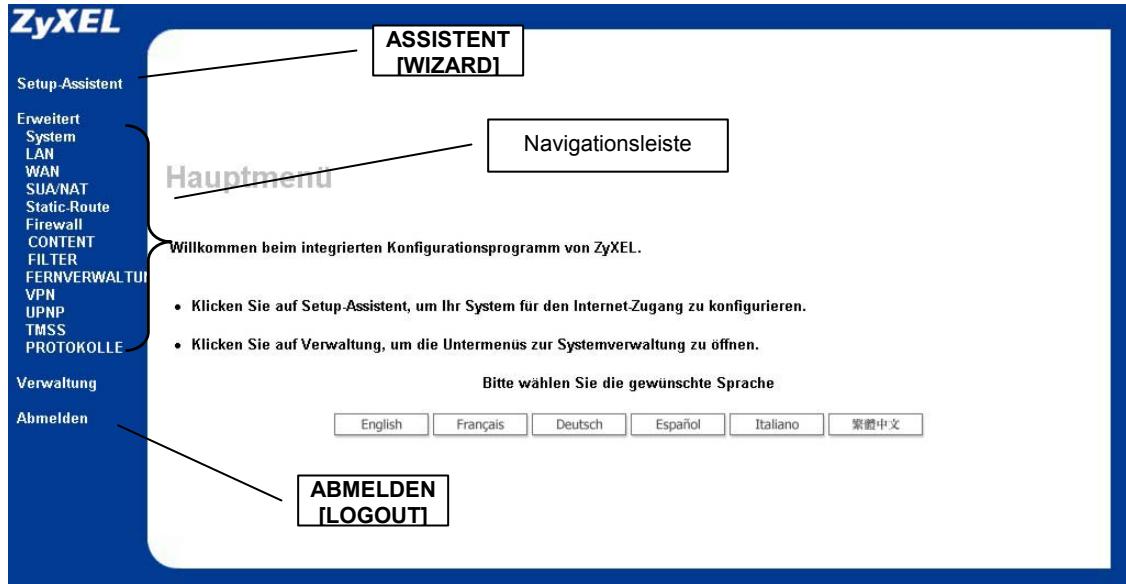

Sie sollten nun zum Bildschirm HAUPTMENÜ [MAIN MENU] des Webkonfigurators gelangen. Klicken Sie auf ASSISTENT [WIZARD], um eine Reihe von Dialogfeldern aufzurufen, die Sie bei der Erstkonfiguration Ihres Prestige unterstützen.

P334 DEUTSCH Klicken Sie auf einen Link unterhalb des HAUPTMENÜS [MAIN MENU] in der Navigationsleiste, um die entsprechende Funktion des Prestige zu konfigurieren. Klicken Sie auf WARTUNG [NAINTENANCE] in der Navigationsleiste, um Prestige Leistungsstatistiken abzufragen, Firmware einzuspielen und eine Konfigurationsdatei zu sichern, wiederherzustellen oder einzuspielen. Klicken Sie auf ABMELDEN [LOGOUT], wenn Sie die Verwaltung Ihres Prestige abgeschlossen haben. Erfolgt länger als fünf Minuten keine Eingabe, nimmt das Prestige die Abmeldung automatisch vor; drücken Sie EINGABE, um den Anmelde-Dialog erneut aufzurufen und sich wieder anzumelden. Die Leerlaufzeit für die automatische Abmeldung zählt zu den zahlreichen Funktionen des Prestige, die Sie mit Hilfe des Webkonfigurators anpassen können. ASSISTENT [WIZARD] Navigationsleiste

4.2 Internet-Zugang mit dem Assistenten Step 1.

Klicken Sie im Hauptmenü auf Einrichtung mit Assistent [Wizard Setup], um das erste Fenster des Assistenten aufzurufen.

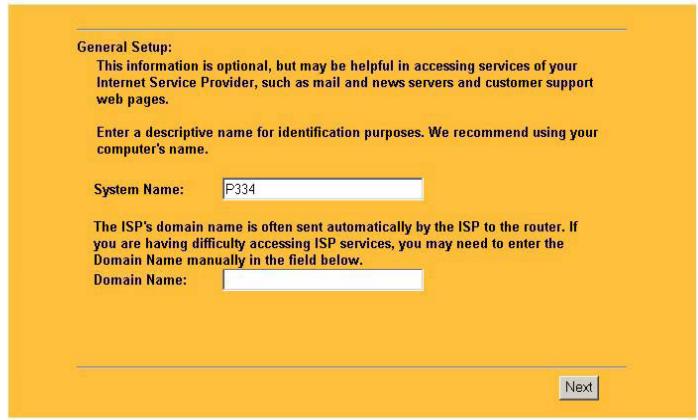

P334 DEUTSCH Der Systemname [System Name] dient der Identifizierung. Geben Sie den "Computernamen" Ihres Computers ein. Der Domänenname [Domain Name] wird den DHCP-Clients im LAN übermittelt. Falls Sie dieses Feld frei lassen, wird der über DHCP vom Internet-Dienstanbieter bezogene Domänenname verwendet. Klicken Sie auf Weiter [Next], um fortzufahren.

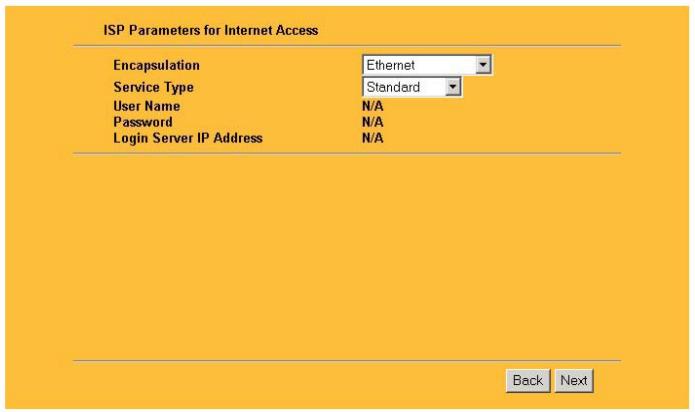

Für den zweiten Bildschirm des Assistenten gibt es je nach verwendeter Verkapselung drei Varianten. Füllen Sie die Felder mit den Internet-Zugangskonto-Informationen aus. Wählen Sie Ethernet, wenn der WANAnschluss als regulärer EthernetAnschluss verwendet wird. Wählen Sie Standard oder eine RoadRunnerVersion. Für einige RoadRunnerVersionen benötigen Sie Benutzername [User Name], Kennwort [Password] und IP-Adresse des Anmeldeservers [Login Server IP Address]. PPPoE oder Point-to-Point Protocol over Ethernet (PPP over Ethernet) funktioniert auch als DFÜ-Verbindung. Deshalb benötigen Sie einen Benutzernamen, ein Kennwort und möglicherweise den PPPoEServicenamen. Alle erforderlichen Informationen erhalten Sie von Ihrem InternetDienstanbieter.

Wählen Sie PPTP, falls Ihr Dienstanbieter einen DSL-Terminator mit PPTP-Anmeldung verwendet. In diesem Fall benötigt das Prestige eine statische IP-Adresse. Außerdem benötigen Sie einen Anmeldenamen, ein zugehöriges Kennwort, die IPAdresse des DSL-Terminators und möglicherweise eine Verbindungs-ID. Klicken Sie auf Weiter [Next], um fortzufahren.

P334 DEUTSCH Step 3.

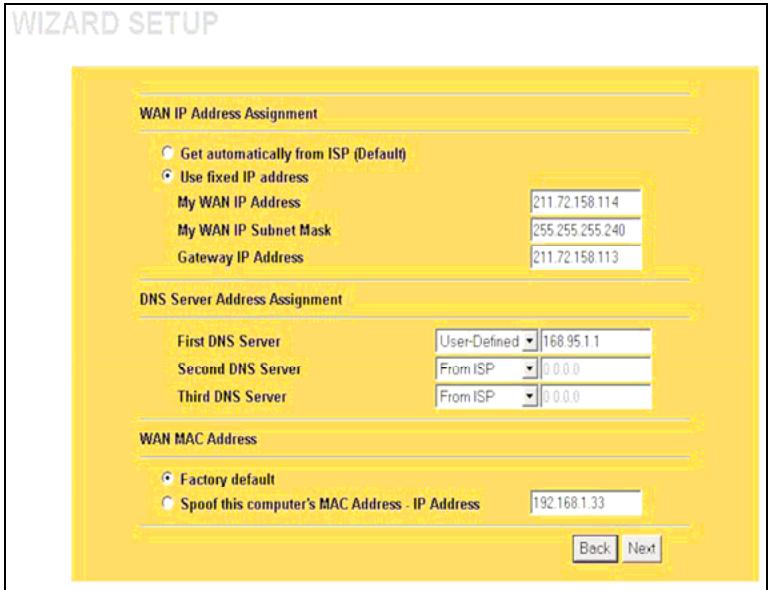

Dies ist der letzte Bildschirm des Assistenten, den Sie konfigurieren müssen. Füllen Sie die Felder aus und klicken Sie auf Fertigstellen [Finish], um die Einstellungen zu speichern und den Einrichtungsassistenten zu beenden. WAN IP-Adresszuweisung Wählen Sie Automatisch vom Internet-Dienstanbieter beziehen [Get automatically from ISP], falls Sie von Ihrem Internet-Dienstanbieter keine fixe IP-Adresse erhalten haben. Wählen Sie Fixe IP-Adresse verwenden [Use fixed IP address], falls Sie von Ihrem Internet-Dienstanbieter eine fixe IPAdresse erhalten haben, und geben Sie Ihre IP-Adresse ein. und Subnetmaske in die nächsten beiden Felder ein. Geben Sie in diesem Feld die GatewayIP-Adresse (falls zur Verfügung gestellt) ein, wenn Sie Use fixed IP address [Fixe IP-Adresse verwenden] ausgewählt haben. System-DNS-Server

Wählen Sie Benutzerdefiniert [User-Defined], wenn Sie die IP-Adresse eines DNS-Servers haben. Geben Sie die IP-Adresse des DNS-Servers in das Feld rechts ein. Wenn Sie Benutzerdefiniert [User-Defined] wählen, die IP-Adresse jedoch auf 0.0.0.0 belassen, ändert sich Benutzerdefiniert [User-Defined] in Keine [None], nachdem Sie auf Übernehmen [Apply] geklickt haben. Wenn Sie eine zweite Wahl als Benutzerdefiniert [User-Defined] einstellen und dieselbe IP-Adresse eingeben, ändert sich die Einstellung der zweiten Wahl von Benutzerdefiniert [User-Defined] in Keine [None], nachdem Sie auf Übernehmen [Apply] geklickt haben. Wählen Sie Keine [None], wenn Sie keine DNS-Server konfigurieren möchten. Wenn Sie keinen System-DNS-Server konfigurieren, müssen Sie IP-Adressen bei der Konfiguration des VPN, DDNS und des Zeitservers verwenden.

Wählen Sie Vom InternetDienstanbieter [From ISP], falls Ihr Internet-Dienstanbieter DNSServerinformationen (und die WAN IPAdresse des Prestige) dynamisch vergibt. Das (schreibgeschützte) Feld rechts zeigt die vom InternetDienstanbieter vergebene IP-Adresse des DNS-Servers. Wenn Sie Vom Internet-Dienstanbieter [From ISP] wählen, das Prestige jedoch eine fixe WAN IP-Adresse hat, ändert sich Vom Internet-Dienstanbieter [From ISP] in Keine [None], nachdem Sie auf Übernehmen [Apply] geklickt haben. Wenn Sie für den zweiten oder dritten DNS-Server Vom InternetDienstanbieter [From ISP] wählen, der Internet-Dienstanbieter jedoch keine zweite oder dritte IP-Adresse zur Verfügung stellt, ändert sich Vom Internet-Dienstanbieter [From ISP] in Keine [None], nachdem Sie auf Weiter [Next] geklickt haben.

P334 DEUTSCH WAN MAC-Adresse Das Feld für die WAN MAC-Adresse ermöglicht es Benutzern, die MAC-Adresse des WAN-Anschlusses entweder durch Verwendung der Werkseinstellung oder durch Klonen der MAC-Adresse eines Computers Ihres LANs zu konfigurieren. Wählen Sie Werkseinstellung [Factory Default], um die voreingestellte Standard-MAC-Adresse zu verwenden. Oder wählen Sie MAC-Adresse - dieses Computers imitieren - IP-Adresse [Spoof this Computer's MAC address - IP Address] und geben Sie die IP-Adresse des Computers im LAN ein, dessen MAC-Adresse Sie klonen möchten. Klicken Sie auf Weiter [Next], um fortzufahren.

Schritt 4. Klicken Sie auf Weiter (Next), um die Einstellungen zu speichern und den Setup-Assistenten zu beenden.

4.3 Testen Ihrer Internetverbindung Starten Sie Ihren Web-Browser und gehen Sie auf www.zyxel.com. Sie benötigen kein DFÜ-Programm wie Dial Up Networking. Der Internet-Zugang ist erst der Anfang. Bitte lesen Sie das Benutzerhandbuch, um umfassendere Informationen über sämtliche Funktionen des Prestige zu erhalten.

5 Fehlerbehebung PROBLEM Beim Einschalten des Prestige leuchten keine LEDs auf.

BEHEBUNG Vergewissern Sie sich, dass Sie das Netzgerät an das Prestige und an eine entsprechende Stromquelle angeschlossen haben. Überprüfen Sie sämtliche Kabelverbindungen. Leuchten die LEDs immer noch nicht auf, liegt unter Umständen ein Hardware-Problem vor. In diesem Fall sollten Sie sich mit Ihrem örtlichen Händler in Verbindung setzen.

Vom LAN ist kein Zugriff auf das Prestige möglich.

Überprüfen Sie die Kabelverbindung zwischen dem Prestige und Ihrem Computer oder Knoten. Einzelheiten finden Sie im Abschnitt Rückseite.

Es kann kein Computer im LAN gepingt werden.

Überprüfen Sie die Kabelverbindungen zwischen dem Prestige und Ihren LAN-Computern, falls die 10/100M LAN LEDs nicht leuchten.

Pingen Sie das Prestige von einem LAN-Computer aus. Vergewissern Sie sich, dass in Ihrem Computer eine Ethernet-Karte installiert ist und ordnungsgemäß funktioniert.

Vergewissern Sie sich, dass IP-Adresse und Subnetmaske des Prestige und der LANComputer im selben IP-Adressbereich liegen. Ich erhalte keine WAN IP-Adresse vom Internet-Dienstanbieter.

Die WAN IP-Adresse wird zur Verfügung gestellt, nachdem der Internet-Dienstanbieter die MAC-Adresse, den Hostnamen oder die Benutzerkennung überprüft hat. Bringen Sie die Verifikationsmethode Ihres Internet-Dienstanbieters in Erfahrung und konfigurieren Sie die entsprechenden Felder. Wenn der Internet-Dienstanbieter dei WAN MAC-Adresse überprüft, sollten Sie die MACAdresse eines LAN-Computers klonen. Klicken Sie auf WAN, auf die Registerkarte MAC, wählen Sie MAC-Adresse - dieses Computers imitieren - IP-Adresse [Spoof this Computer's MAC address - IP Address] und geben Sie die IP-Adresse des Computers im LAN ein, dessen MAC-Adresse Sie klonen möchten.

P334 DEUTSCH PROBLEM BEHEBUNG Wenn der Internet-Dienstanbieter den Hostnamen überprüft (siehe Abschnitt Einrichtung mit Assistent [Wizard Setup] des Benutzerhandbuchs), geben Sie im Feld Systemname [System Name] auf dem ersten Bildschirm des ASSISTENTEN [WIZARD] den Namen Ihres Computers ein. Wenn der Internet-Dienstanbieter die Benutzerkennung überprüft, klicken Sie auf WAN und danach auf die Registerkarte Internet-Dienstanbieter [ISP]. Überprüfen Sie Ihren Servicetyp, Ihren Benutzernamen und Ihr Kennwort.

Kein Zugang zum Internet möglich.

Überprüfen Sie die Verbindung des Prestige mit dem Kabel-/DSL-Gerät. Überprüfen Sie, ob Ihr Kabel-/DSL-Gerät ein Crossover- oder ein Straightthrough-Kabel benötigt. Klicken Sie auf WAN, um Ihre Einstellungen zu überprüfen.
