BEDIENUNGSANLEITUNG NSA-2401 ZYXEL

Der NSA-2401 ist ein Netzwerkspeicher (NSA), auf den in kleinen und mittleren Büros von mehreren Geräten aus auf Daten zugegriffen werden kann und auf den Daten gespeichert werden können. Der NSA verfügt über zwei Gigabit-LAN-Ports, mit denen die Verbindung zu einem oder zwei Netzwerken hergestellt werden kann.

These Anleitung beschreiben die folgenden Schritte:

Installieren der Festplatten
Anschlieben des NSA
- Zugreifen auf den NSA mit dem NSA Discovery Utility (NDU) oder dem Internetbrowser
- Einrichten des NSA mit dem Assistanten
- Abbilden des NSA auf ein Netzwerklaufwerk eines Computers

Eine ausfuhrliche Beschreibung sowie die Spezifikationen finden Sie im Benutzerhandbuch zum NSA.

Was Sie benötigen

Bevor Sie beginnen, benötigen Sie Folgendes:

• den NSA
• die mitgelieferte CD mit dem NDU (NSA Discovery Utility) und dem Genie Backup Manager
• das Netzkabel und das Netzteil (extern)
• das 8-polige Ethernet-Kabel für Gigabit Ethernet
• bis zu vier mit SATA-1 (Serial Advanced Technology Attachment) kompatible Festplatten mit 15-poligen SATA-Stromanschlüssen
• einen Schraubendreher für die Installation der Festplatten in den Festplattenschächten
• ein USB-Kabel (optional: Sie besoinigen es nur, wenn Sie die Speicherkapazität mit kompatiblen USB-Laufwerken (Version 2) noch erweiterern möchten.)
• einen Computer mit installerierter Netzwerkkarte (NIC) und TCP/IP
• ein Gerät für den Netzwerkzugriff wie einen Switch oder Hub

Installieren der Festplatten

Um eine optimale Leistung und RAID-Speicherkapazität zu erreichen, sollen den Sie Laufwerke derselben Geschwindigkeit und Kapazität verwenden.

Bevor Sie die Festplattenlaufwerke installieren, sollen den Sie alle wichtigen Daten an einem anderen Speicherort sichern. Sie müssen diese Festplattenlaufwerke formatieren, sodass alle darauf gespeicherten Daten verloren gehen.

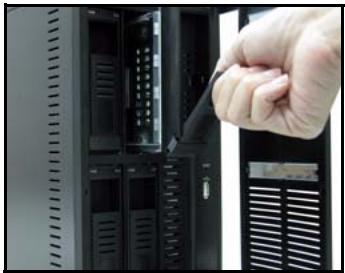

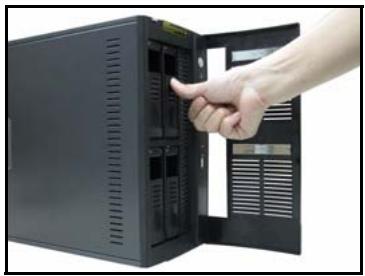

1. Um den NSA zu öffnen,ziehen Sie an der Verriegelungslasche links an der Frontklappe.
2. Ziehen Sie die Lade 1 Heraus, indem Sie den Riegel herausklappen, und die Lade an beiden Seiten festhalten und hersausziehen. Seien Sie vorsichtig, dass der Riegel nicht abbricht. Der Festplattenschacht 1 des NSA ist gekennzeichnet (oben links).

1. Legen Sie die Lade mit dem Bedienfeld nach oben zeigend auf eine flache Unterlage. Legen Sie eine Festplatte mit den Schraublöchern nach oben auf dieselbe Unterlage und schiben Sie sie in die Lade hinein. Schrauben Sie sie fest (siehe Abbildung).

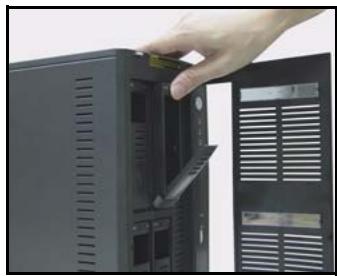

1. Schieben Sie die Lade soweit in den Festplattenschacht 1 des NSA, bis sie einrastet, und klappen Sie den Riegel nach oben (siehe Abbildung).

1. Wiederholen Sie die Schritte 1 bis 3 für alle anderen Festplatten, die Sie verwenden möchten.

Anschlieben des NSA

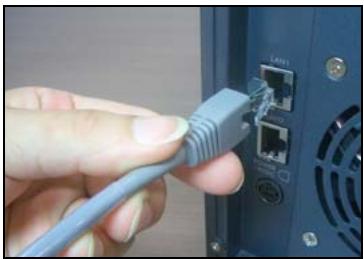

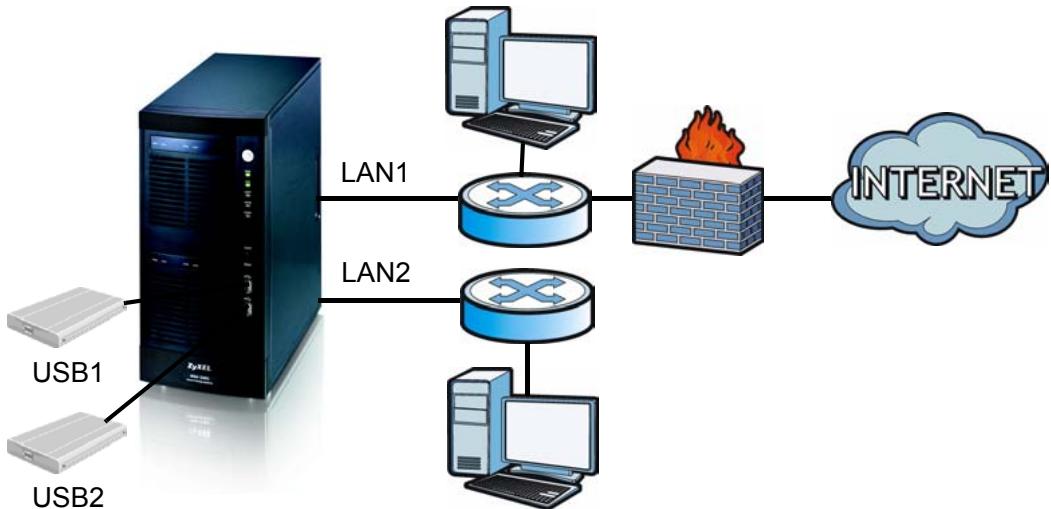

1. Die Ethernet-Ports befinden sich an der Rückseite. Schließen Sie die Ethernet-Kabel an die Ethernet-Ports und an ein Hub, Switch oder Router in Ihr Frem Netzwerk an. Sie können sie mit denselben Subnetzen oder auch mit anderen Subnetzen verbinden. Verwenden Sie für Gigabit-Verbindungen ein 8-poliges Ethernet-Kabel.

1. Schließen Sie das eine Ende des Netzkabels an den Netzanschluss an der Rückseite des NSA und das andere Ende an das externe Netzteil an. Schließen Sie das externe Netzteil an eine Netzsteckdose an.

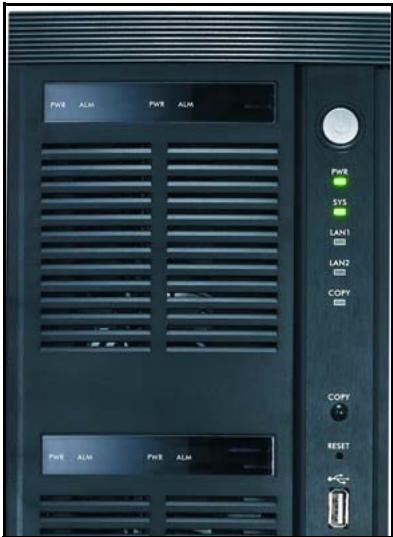

1. Schalten Sie das Gerät ein, indem Sie auf die Ein/Aus-Taste an der Vorderseite des NSA drücken. An der Gerätevorderseite befinden sich LED-Anzeigen.

Die PWR-LED beginnnt grün zu leuchten.
- Wenn der NSA erfolgreich hochgefahren ist, beginnnt auch die SYS-LED grün zu leuchten (das dauert etwa 50 Sekunden).
- Die Anzeige-LEDs LAN1 und LAN2 beginnen zu leuchten, wenn die NSA-Ethernet-Ports richtig mit dem Netzwerk verbunden wurden. Die Anzeige-LED LAN blinkt, während Daten gesendet oder empfangen werden.

Zugreifen auf den NSA

Sie können auf zwei Arten auf den NSA zugreifen: mit dem NSA Discovery Utility (NDU), oder indem Sie die IP-Adresse des NSA direkt in den Internetbrowser eingeben.

Ermitteln der IP-Adresse des NSA mit dem NDU

Wenn Ihr Netzwerk einen DHCP-Server hat, der dem NSA eine IP-Adresse zuweist, und/oder wenn Sie mehrere NSAs in Ihr Netzwerk einsetzen, verwenden Sie auf einem Windows-Computer das NDU.

Das Programm Genie Backup verwendet denselben Netzwerkanschluss wie das NDU, um den NSA zu erkennen. Um einen Konflikt am Anschluss zu vermeiden, sollen den Sie das Programm Genie Backup und das NDU nicht gleichzeitig laufen halten.

1. Legen Sie die mitgelieferte CD in das CD-ROM-Laufwerk ein. Die Installation wird automatisch gestartet (Autostart). Klichen Sie auf das Symbol Setup (Installation).

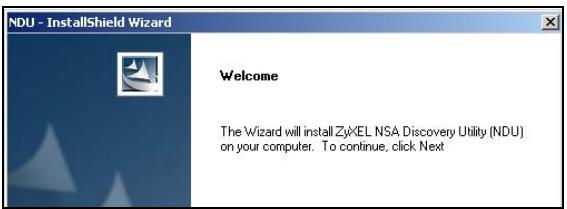

1. Der NDU-Installationsassistent wird gestartet. Führten Sie die Anweisungen des Installationsassistenten aus. Klichen Sie auf Finish (Fertig stellen) um die Installation abzuschreiben.

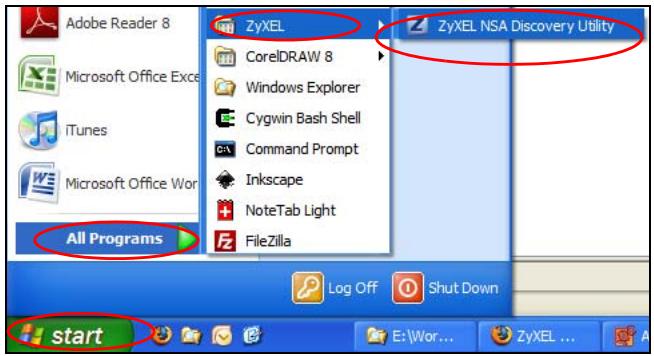

1. Um das NDU zu starten, klichen Sie bei Windows XP auf Start (Start),All Programs (Alle Programme), ZyXEL > NSA Discovery Utility > ZyXEL NSA Discovery Utility. Bei den anderen Windows-Betriebssystemen ist der Vorgangähnlich. Wenn Ihr Computer mehr als eine Netzwerkkarte hat, müssen Sie zuerst eine Netzwerkkarte auswahlen.

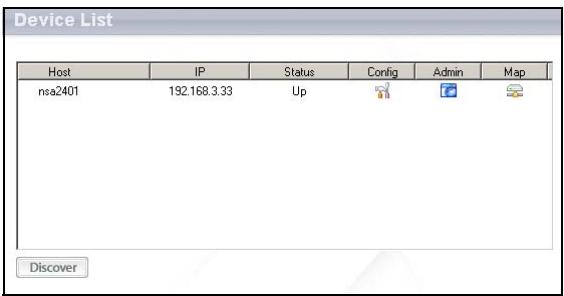

1. Im nun erscheinenden NDU-Hauptfenster werden alle Hostnamen, IP-Adressen und der Status aller NSAs im Netzwerk angezeigt. Klicken Sie auf das Symbol unter Admin (Admin), um das Webkonfiguratorfenster aufzurufen, das in Der NSA-Installationsassistent abgebildet ist. (Wenn Sie die IP-Adresse des NSA ändern möchten, klicken Sie auf das Symbol unter Config (Konfiguration). Wenn Sie den NSA auf ein Windows-Netzwerklaufwerk abbilden möchten, klicken Sie auf das Symbol unter Map (Abbilden) (siehe Abbilden des NSA auf das Computerlaufwerk). Um die Bildschirmanzeige zuactualisieren, klicken Sie auf Discover (Erkennen)).

Direktzugriff mit dem Internetbrowser

Wenn der NSA keine IP-Adresse eines DHCP-Servers beziehen kann, ist die LAN1-IP-Standardadresse des NSA 192.168.1.3 und die LAN2-Adresse 192.168.100.3. Bevor Sie die IP-Adresse des NSA in den Internetbrowser eingeben, müssen Sie sicherstellen, dass sich der Computer und der NSA imSELben Subnetz befinden. In thisem Abschnitt wird beschreiben, wie Sie Ihren Windows NT/2000/XP-Computer einrichten müssen, damit sich seine IP-Adresse imselben Subnetz befindet wie die des NSA. Eine ausfuhrliche Beschreibung der Konfiguration der IP-Adresse bei anderen Betriebssystemen findsen Sie im Benutzerhandbuch.

1. Klichen Sie bei Windows XP auf Start (Start), Control Panel (Systemsteuerung). Klichen Sie bei Windows 2000/NT auf Start (Start), Settings (Einstellungen), Control Panel (Systemsteuerung).
2. Klichen Sie bei Windows XP auf Network Connections (Netzwerkverbindungen). Klichen Sie bei Windows 2000/NT auf Network and Dial-up Connections (Netzwerk und DFÜ-Verbindungen).
3. Klichen Sie mit der rechten Maustaste auf Local Area Connection (LAN-Verbindung) und dann auf Properties (Eigenschaften).

4. Wahlen Sie Internet Protocol (TCP/IP) (bei Windows XP auf der Registerkarte General (Allgemein) und klichen Sie auf Properties (Eigenschaften).

5. Auf dem Bildschirm erscheint das Dialogfeld Internet Protocol TCP/IP Properties (Internetprotokollegenschaften (TCP/IP)) (bei Windows XP die Registerkarte Allgemein).

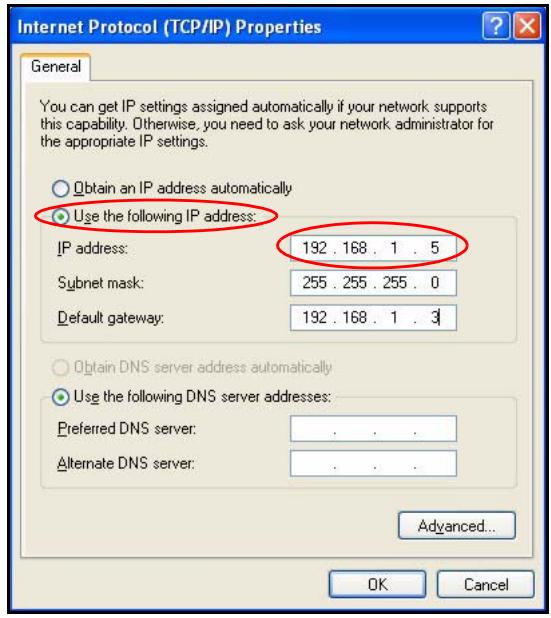

1. Wahlen Sie die Option Use the following IP address (Folgende IP-Adresse verwenden) und geben Sie eine IP-Adresse zwischen 192.168.1.1 und 192.168.1.254 (außer die 192.168.1.3 des NSA) und alle beliebigen IP-Adressen in thisem Bereich ein, die von einem Gerät in Ihr dem Netzwerk verwendet werden.
2. Klichen Sie auf OK (OK), um das Fenster Internet Protocol (TCP/IP) Properties (Internetprotokollegenschaften (TCP/IP)) zu schreiben.

3. Schließen Sie das Fenster Local Area Connection Properties (Eigenschaften der lokalen Netzwerkverbindung) und dann das Fenster Network Connections (Netzwerkverbindungen).

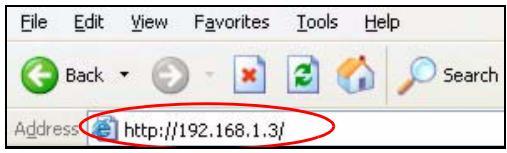

4. Starten Sie ihren Internetbrowser und geben Sie als Websiteadresse "192.168.1.3" ein.

Der NSA-Installationsassistant

1. Sie können mit dem NDU oder direkt mit dem Webkonfigurator auf den NSA zugreifen.

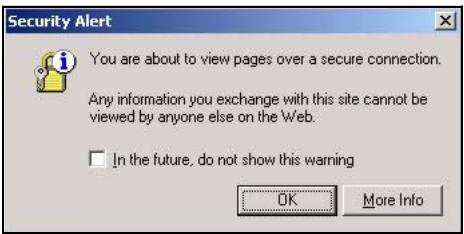

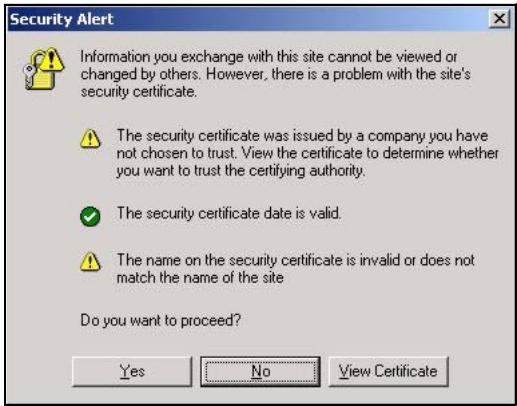

2. Wenn Sie das ersten Mal auf den NSA-Webkonfigurator zugreifen, werden Sie darüber informiert, dass es sich um eine sichere Verbindung mit HTTPS handelt. Klichen Sie zum Fortfahren auf OK.

1. Der Client des Internet browsers verwendet für die Authenticationierung des NSA Zertifikate. Das NSA-Standardzertifikat wird hochstwahrscheinlich einen Name anzeigen, der von der Zertifizierungsautorität abweicht. Die Verschlussung wird davon ausgeführrt. Klichen Sie zum Fortfahren auf Yes (Ja).

1. Wenn Sie den NSA-Webkonfigurator starten, erscheint zunachst das Anmeldefenster. Der Standardbenutzername ist 'admin' und das Standardkennwort '1234'. Klicken Sie auf Login (Anmelden).

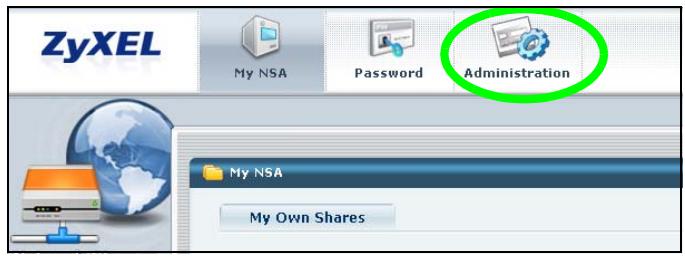

1. Das Fenster My NSA (Mein NSA) wird angezeigt. Klichen Sie auf Administration.

Wenn Sie das ersten Mal die Verwaltungsfenster aufrufen, wird der Setup-Assistant geöffnet. Sobald Sie im Assistenten auf Next (Weiter) klichen, werden die Einstellungen im NSA gespeichert. Wenn Sie auf Back (Zurück) klichen, kehren Sie zum vorhergehenden Fenster des Assistenten zurück.

Weitere Informationen zu den Fenstern des Assistenten finden Sie in der Online-Hilfe.

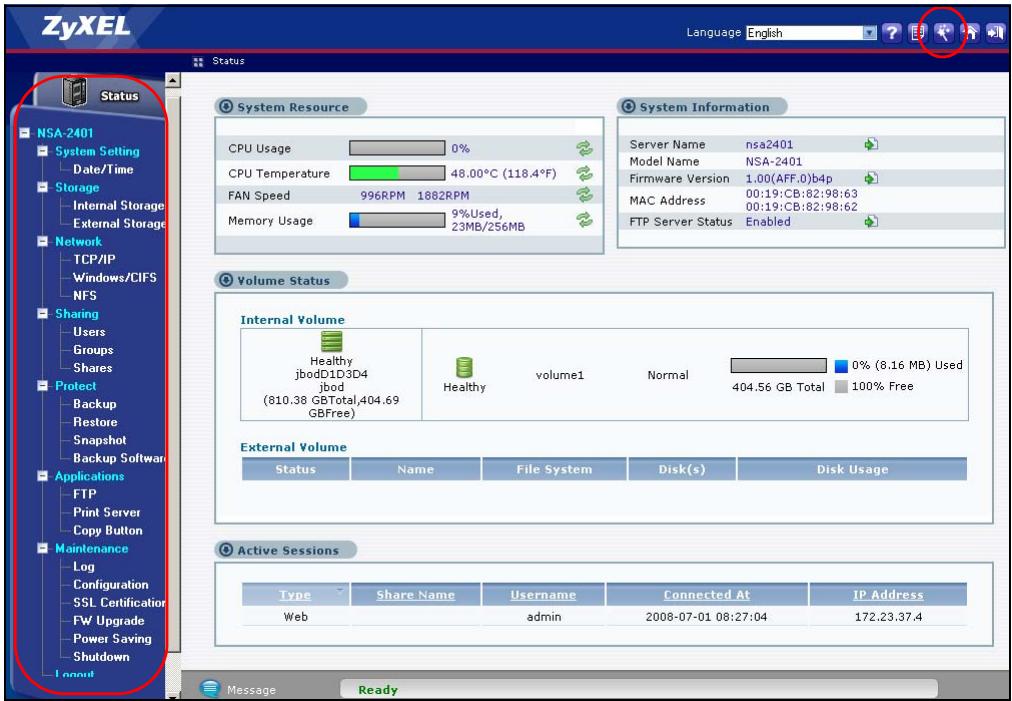

Wenn Sie sich das{nachste Mal beim NSA anmelden, gelangen Sie direkt zum Fenster Status Overview (Statusübersicht). Sie konnen den Assistenten wieder aufrufen, indem Sie auf das Symbol in der rechten oberen

Ecke des Bildschirms klichen (siehe Abbildung). Für eine erweiterte Konfiguration konnen Sie im Navigationsfeld die Menüs auf der linken Seite aufrufen.

Weitere Informationen zur erweiterten Konfiguration finden Sie im Benutzerhandbuch.

Auch wenn die Festplattenlaufwerke bei Betrieb gewechselt werden können, wird empfohlen, die Laufwerke mit dem Web-Konfigurator auszuschalten, bevor Sie sie abtrennen. Wenn Sie RAID nicht verwenden, müssen Sie die Benutzer Informieren, bevor Sie ein Laufwerk entfernen.

Abbilden des NSA auf das Computerlaufwerk

Durch die Möglichkeit, einen Share-Ordner (einen Ordner, in dem Daten gespeichert werden) im NSA auf ein Windows-Netzwerklaufwerk abzubilden, wird das Übertragen von Dateien für Windows-Benutzer von und zum NSA (mit CIFS) sehr vereinfacht. Klichen Sie auf das MAP-Symbol des NDU (siehe Abschnitt), um die Shares des NSA in Windows Explorer anzuzeigen. Geben Sie den Name des Shares ein, das Sie mappen möchten.

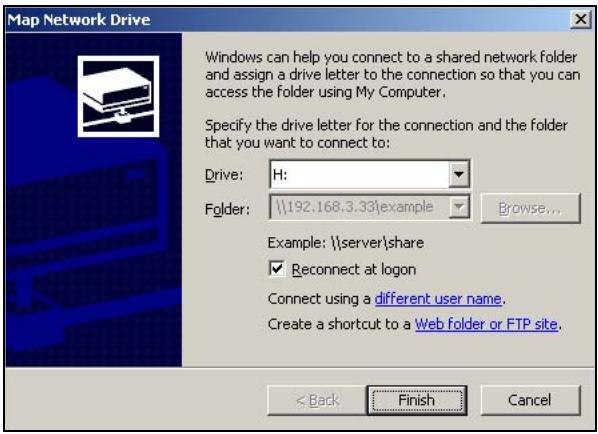

Klichen Sie auf Tools (Extras), Map Network Drive (Netzwerklaufwerk abbilden). Wahlen Sie aus dem Listenfeld Drive (Laufwerk) das Netzwerklaufwerk aus, auf das der NSA abgebildet werden soll, unduchen Sie den Share auf dem NSA. Sie müssen den Benutzernamen und das Kennwort eines Kontos verwenden, das Zugriff auf den Share hat. Ziehen Sie dann die Dateien von/zu den lokalen Laufwerken des Computers zu oder von thisem Netzwerkordner.

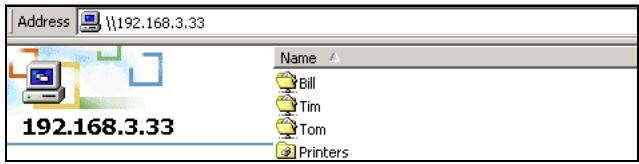

Sie können auch (z. B. auf einem anderen Computer, auf dem das NDU nicht installiert ist) den Windows Explorer öffnen und Dort zwei linksseite Schragstriche und den NSA-Systemnamen oder die IP-Adresse eingeben.

Problembeseitigung

PROBLEM	LösUNGSMÖGLICHKEIT
Beim Einschalten des Geräts leuchtet keine der LED-Anzeigen.	Stellen Sie safer, dass der NSA eingeschaltet wurde. Stellen Sie safer, dass alle Kabel richtig angeschlossen sind, dass die Kabel in Ordnung sind und dass die Ethernet-Kabelverbindungen 100 m nicht überschreiben. Stellen Sie safer, dass die verwendete Netzsteckdose funktioniert. Wenn die LED-Anzeigen auch dann nicht leuchten, besteht möglicherweise ein Problem mit der Hardware. In thisem Fall sollen den Sie sich an ihren Handlert werden.
Ich kann von seinem Computer aus nicht auf den NSA zugreifen.	Prüfen Sie die Ethernet-Kabelverbindung vom Netzwerk zum NSA. Wenn sich die IP-Adresse des NSA geändert hat, geben Sie die neue IP-Adresse als Website-Adresse ein. Stellen Sie safer, dass sich die IP-Adresse des Computers im selbst Subnetz wie die des NSA befindet (siehe Abschnitt Direktzugriff mit dem Internetbrowser). Versuchen Sie den NSA mit einem Ping von Ihrlem Computer aus zu erreichen. Stellen Sie safer, dass der Ethernet-Adapter des Computers angeschlossen ist und richtig Funktioniert. Klichen Sie am Computer (Windows) auf Start (Start),All Programs (Alle Programme), Accessories (Zubehör) und dann Command Prompt (Eingabeaufforderung). Geben Sie im Fenster Eingabeaufforderung "ping" gefolgt von der LAN-IP-Adresse des NSA ein (192.168.1.3 ist die Standardadresse) und drücken Sie dann auf [ENTER]. Verwenden Sie Internet Explorer 6.0 (und neuere Versionen) oder Firefox 1.07 (und neuere Versionen) mit aktiviertem JavaScript. Achten Sie darauf, dass Sie den Benutzernamen und das Kennwort richtig eingeben (achten Sie auf Klein- und Großbuchstaben).
Der NSA kann keine E-Mails senden.	Prüfen Sie die NSA-Protokolle. Prüfen Sie in der Protokollberichtskonfiguration des NSA den E-Mail-Server und die Authenticationseinstellungen. Prüfen Sie die Netzwerkverbindung zum E-Mail-Server. Stellen Sie sicher, dass der DNS-Server, den der NSA verwendet, die Adresse des E-Mail-Servers auflösen kann. Wenn der E-Mail-Server eine private IP-Adresse verwendet, muss der NSA einen privaten DNS-Server verwenden. Wenn der E-Mail-Server eine öffentliche IP-Adresse verwendet, muss der NSA einen öffentlichen DNS-Server verwenden.
Ich kann den NSA nicht ausschalten.	Drücken Sie so lange auf die Ein/Aus-Taste, bis ein Signatoren tört. Lassen Sie dann die Taste los. Die Anzeige-LED SYS blinkt rot, bis der NSA ausgeschaltet ist. Wenn der NSA nicht mehr reagiert und die oben beschriebene Abschaltprozederung nicht Funktioniert, drücken Sie die Ein/Aus-Taste solange, bis Sie einen zweiten Piepton horen. Der NSA schaltet sich sofort aus.

Weitere Informationen zur Fehlerbehebung finden Sie im Benutzerhandbuch.
