MANUALE UTENTE NSA-2401 ZYXEL

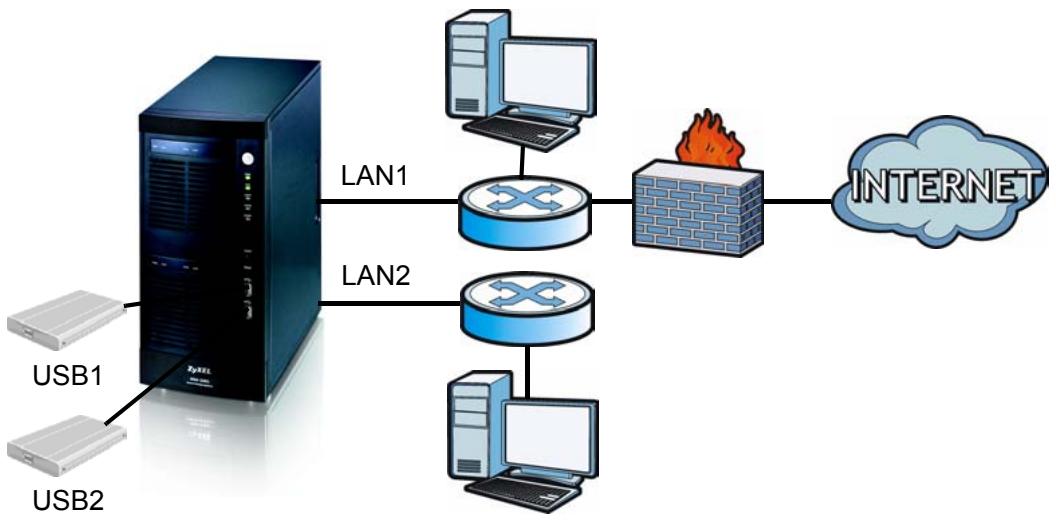

L'NSA-2401 (I' NSA) è un dispositivo di archivazione in rete per la condivisione dei file, backup e protezione dei dati per uffici piccoli (casa) o di medie dimesioni. L'NSA è dotato di due porte LAN Gigabit per collegarsi a una o due reti.

Questa guida presente come:

• Installare i dischi duri
• effettuare delle connessioni NSA
• Accedere a NSA'utilizzato NDU (NSA Discovery Utility) o il proprioio web browser
• Installare l'NSA con l'assistente
• Mappare l'NSA in un disco di rete a partire da qalsiasi computer

Vedere la Guida utilizzatore per ulteriori dettagli e specifiche tecniche a proposito dell'NSA.

Necessariocio'che segue prima di cominciare:

• NSA
• Compreso il CD contente NDU (NSA Discovery Utility) e il Genie Backup Manager
• Il cavo di alimentazione e l'alimentazione (esterna)
• 8-wire cavo Ethernet per Gigabit Ethernet
• Fino a quattro SATA-1 (Serial Advanced Technology Attachment) dischi rigidi compatibili con connettori 15-pin SATA power
• Cacciavite per installare i dischi rigidi nelle scomparto disco
• Cavo USB (facoltativo: necessario solo se si vuole espandere la propria capacité di archivazione con delle unità USB (versione 2))
• Computer con schedules di interfaccia rete(NIC) e TCP/IP installato
  Dispositivo di accesso alla rete come un switch o hub.

Installare i dischi duri

Per ottenere risultati ottimali in prestazioni e capacità di archivazione RAID, utilizzato dischi rigidi della stessa velocità e capacità.

Effettuare il backup in un'altra posizione di tutti i dati da conservare prima di installare i dischi rigidi. I dischi dovranno essere formattati pertanto tutti i dati andranno persi.

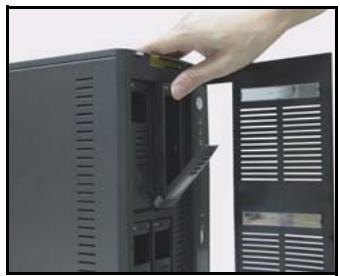

1. Tirare la linguetta sulla sinistra della porta frontale dell'NSA per aprirlo.

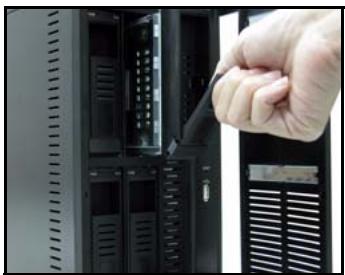

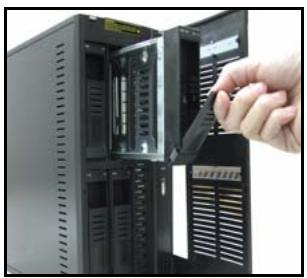

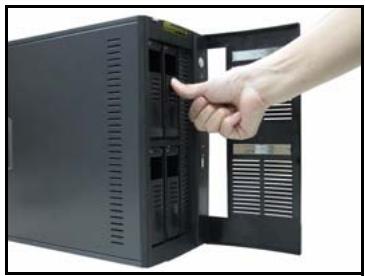

2. Togliere la sicura e afferrare i lati dello scomparto per rmuovere lo scomparto disco 1. Attezione a non rompere la sicura. Il compartmento per il disco 1 è etichettato sul proprio NSA (il compartmento in alto a sinistra).

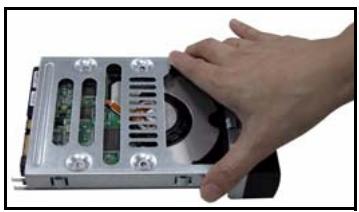

1. Porre lo scomparto disco su una superficie pianà con il pannello rivolto versuso l'alto. Porre un disco rigido con i fori per le viti rivolte versuso l'alto sulla stessa superficie e farlo scivolare dello scomparto del disco. Assicurarlo con le viti come migliorato.

1. Spingere l'alto dello scomparto di nuovo all'interno del NSA del compartmento disco1fino a quando non scatti e rimettere la sicura come molto.

1. Ripetere le fas da 1 a 3 per gli altri dischi rigidi che si possono avere.

Effettuare le connessioni NSA

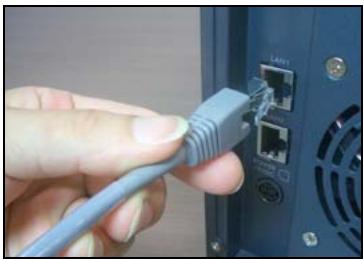

1. Le porte Ethernet si trovano sul retro. Utilizzare i cavi Ethernet per collegare le porte Ethernet a un hub, switch o router della rete. É possibile collegare i cavi alla stessa sottorete o a sottoreti diverse. Utilizzare un cavo 8-wire Ethernet per le connessioni Gigabit.

1. Connettere una estremità del cavo di alimentazione alla presa sul retro dell'NSA e l'altra estremità ad una fonte di alimentazione elettrica esterna . Connettere l'alimentazione elettrica esterna alla presa elettrica.

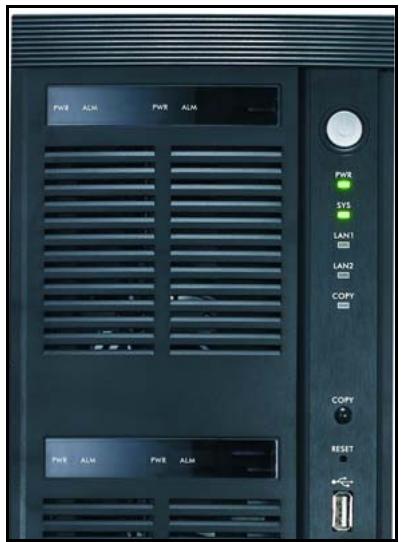

1. Accendere premendo il pulsante di accensione su davanti dell'NSA. Verificare le lui sul pannello frontale.

• La luce PWR diventa verde fissa.
• La luce SYS diventa verde fissa après che I' NSA sia avviato correttamente (prenderà circa 50 secondi).
• Le luci LAN1 e LAN2 si accendono se le porte Ethernet dell'NSA sono collegate correttamente alla rete. Le luci LAN lampeggiano quando c'é traffico in trasmissione o ricezione.

Accedere I' NSA

E' possibile accedere I' NSA in due modi: utilizzato l'NDU (NSA Discovery Utility) o inserendo direttamente l'idirizzo IP dell'NSA nel proprio web browser.

Utilizzare l'NDU per rivelare l'indirizzo IP dell'NSA

Utilizzare NDU (NSA Discovery Utility) su un computer Windows se la propria rete è dotata di server DHCP che assegni un indirizzo IP e/o se si hanno più NSA nella propria rete.

Il programma Genie Backup utilizza lo stesso porto di rete di NDU per trovare l'NSA. per evitare un conflitto di porto, non eseguire il Genie Backup allo stesso tempo dell'NDU.

1. Inserire il CD incluso nell'unità CD-ROM. Lo schermo successivo viene visualizzato automaticamente (autorun). Cliccare l'icona Setup (configurazione).

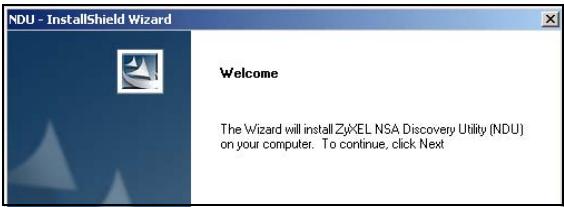

1. Si avvia l'assistente di installatione NDU.Seguire le istruzioni dell'installazione.Cliccare su Finish (Fine) per completare I'installazione.

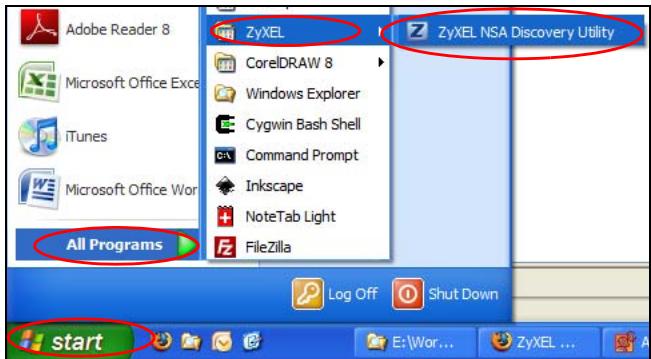

1. In Windows XP, clickcare Start (avvio), All Progranes (Tutti i programmi), ZyXEL > NSA Discovery Utility > ZyXEL NSA Discovery Utility per eseguire NDU. Per gli altri sistemi operati di Windows, le procedure sono simili. Se il proprio computer ha più di una schedà di rete, alla si sarebbe invitati con un prompt a selezionale una schedà di interfaccia rete.

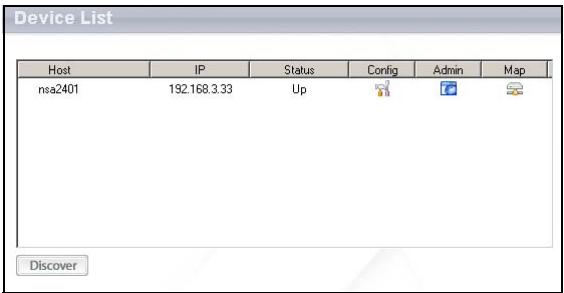

1. Sullo schermo principale di NDU appara l'elenco di tutti gli hostnames, indirizzi IP e stato di tutti gli NSA della propria rete. Cliccare l'icona sotto Admin (Admin) per vedere lo schermo principale del configuratore come migliorato in Configurazione guidata NSA. (Se si vuoleambiare l'indirizzo IP dell'NSA,ciescare l'icona sotto Config (Config).Se si vuole mappare I'NSA su una unità di rete Windows, cliccare l'icona sotto er Map (Mappa) (vedere Mappare I'NSA sull'unità di rete del proprio computer). Per riattualizzare lo schermo, cliccare Discover (Ricerca).

Accesso diretto Via Web Browser

Se l'NSA non puòottenere un indirizzo IP dal server DHCP, la LAN1 dell'NSA utilizzera per impostazione predefinita l'indirizzo IP 192.168.1.3 nelle LAN2 l'indirizzo 192.168.100.3. Before directly entering the NSA IP address into your web browser, you must make sure that your computer and the NSA are in the same subnet. This section shows you how to set your Windows NT/ 2000/XP computer to have an IP address in the same subnet as the NSA. Refer to your User's Guide for detailed IP address configuration for other operating systems. Prima di inserire l'indirizzo IP dell'NSA nel proprio web browser, ci si deve assicurare che il proprio computer e l'NSA siano sullo stesso subnet. Questa sezione mostre come impostare sul proprio computer Windows NT/2000/XP un indirizzo IP dello stesso subnet dell'NSA. Riferirsi alla Guida Utilizatore per la configurazione dettagliate dell'indirizzo IP di altri sistemi operativi.

1. In Windows XP, click Start (Avvia), Control Panel (Panello di controllo). In Windows 2000/NT, fareciesu Start (Avvia), Setting (Impostazioni), Control Panel (Pannello di controllo).
2. In Windows XP, fare cli c su Network Connections (Connessioni di rete). In Windows 2000/NT, fare cli su Network (Reti) e Dial-up Connection (connessioni remota).
3. Fare cig con il pulsante destro del mouse su Local Area Connection (Connessione alla rete locale) e scegliere Properties (Proprietà).

4. Selezionare Internet Protocol (Protocollo Internet) (TCP/IP) (nella scheda General (Generale) in Win XP) e fareblick su Properties (Proprietà).

5. Viene aperta la schermata Internet Protocol TCP/IP Properties (Proprietà Protocollo Internet TCP/IP) (la General tab (scheda generale) in Windows XP).

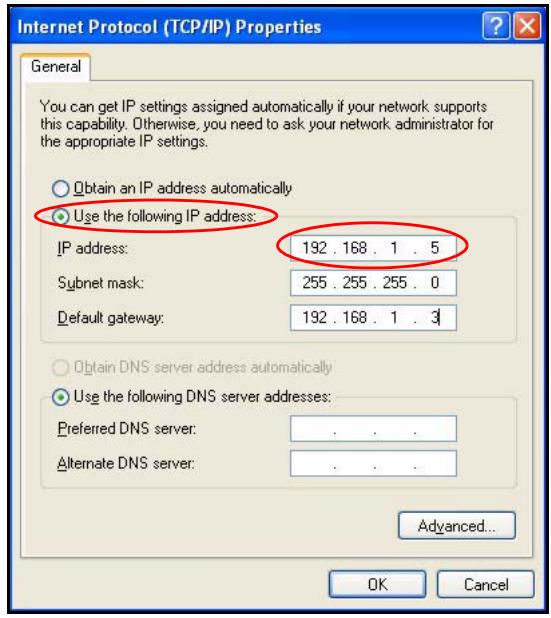

1. Selezionare Use the following IP address (Usare il seguente indirizzo IP) e insere un indirizzo IP tra 192.168.1.1 a 192.168.1.254 escludendo 192.168.1.3 (I' NSA) e qualsiasi altri indirizzo IP più utilizzato da un altre dispositorio della propria rete.
2. Fare cli c su OK (OK) per chiudere la finestra Internet Protocol (Protocollo Internet)(TCP/IP) - Properties (Proprietà).

3. Chiudere la finestra Local Area Connection Properties (Proprietà di connessione area locale) e poi lo schermo Network Connections (Connessioni di rete).

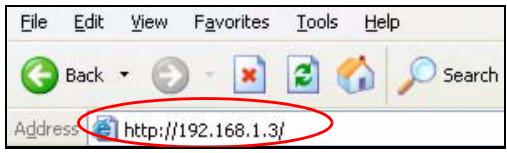

4. Lanciare il proprio web browser e inserire "192.168.1.3" come indirizzo web.

Configurazione guidata NSA

1. Accedere a NSA via NDU o direttamente attraverso il web configurator.

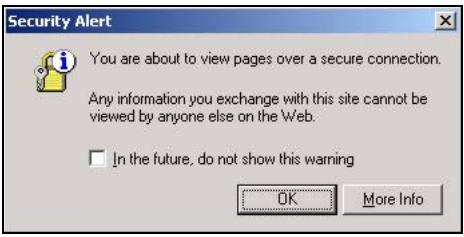

2. Quendo si accede a NSA web configurator per la prima volta, è possible vindere quello schermo che indica che si tratta di una connessione sicura che utilizes HTTPS. Fareblick su OK per continuare.

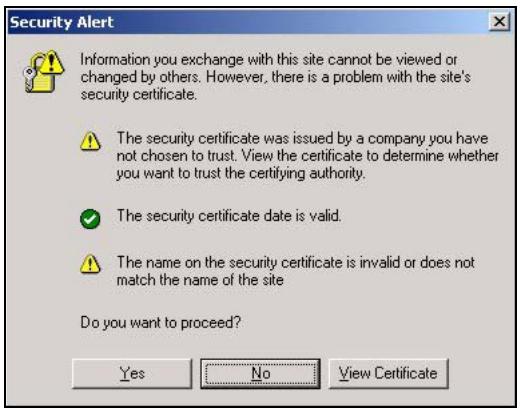

1. Il client web browser utilizza certificazioni per autentificare l'NSA. La certificazione NSA predefinita preseterà quasi certamente un nome e un organismo di certificazione con corrispondenti; la critografia viene comunque effettuata. Fare cli s Yes (Si) per procedere.

1. Quando si accede al configuratore web NSA: appare lo schermo per la connessione. Il nome utilizzato e la password predefiniti sono rispettivamente 'admin' e '1234' Fareciesu Login.

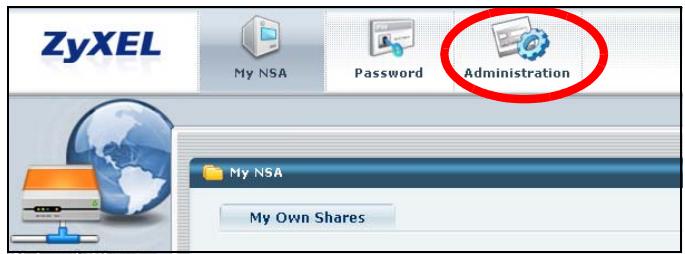

1. Viene visualizzata la schermata My NSA. Fare cli c su Administration (amministrazione).

Configurazione guidata

La prima volta che si accede alle schermate di amministrazione viene aperta la configurazione guidata. Ogni volta che si faclc su Next (successivo) nella configurazione guidata, le proprie impostazioni sono salvate sull'NSA. Fare cigc su Back (indietro) per tornare alla schermata precedente della configurazione guidata.

Consultare la guida in linea per maggiori informazioni sulle schermate della procedura guidata.

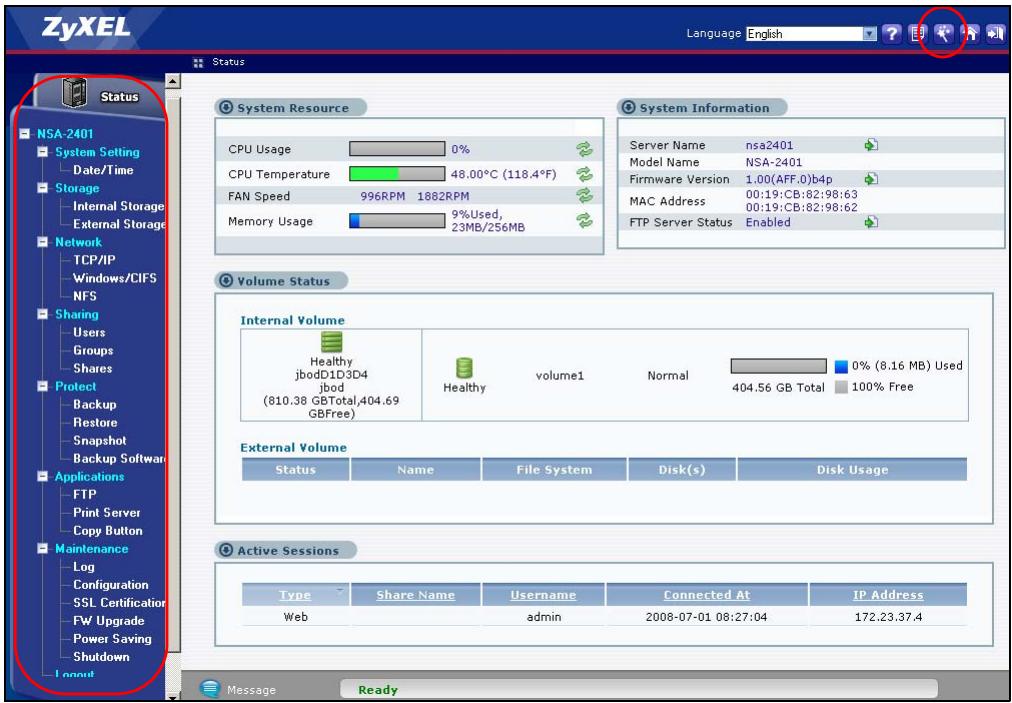

E' possibile accedere nuovamente all'assitente di installmente facendo click sull'icona in alto a destra della schermata come migliorato. Accedere a qualsiasi menu del pannello di navigazione sulla sinisure perulteriori configurazioni avanzate.

Vedere la propria Guida Utilizzatore per ulteriori informazioni su queste schermate di configurazione avanzata.

Sebbene i dischi rigidi sono sostituibili a caldo (hot swappable) si consiglia di utilizzare lo strumento di configurazione Web per spegnere un disco rigido prima di rimuoverlo. Se non si utilizza RAID, informare gli utenti prima di rimuovere un disco.

Mappare l'NSA sull'unità di rete del proprio computer

Mappare una condivisione (una cartella dove si immagazzinino i dati) sull'NSA ad una unità di rete Windows network rende più facile per gli utilizzatori di Windowstrasferirei file da e per l'NSA (utilizzato CIFS).

Scegliere l'icona MAP (concessione unità) nell'NDU (vedere la sezione ) per visualizzare le condivisioni dell'NSA in Esplora risorse di Windows. Immettere il nome della condivione che si desidera connettere.

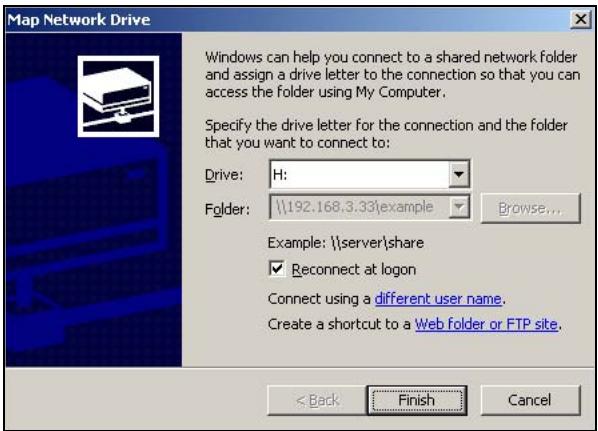

Fare cli su Tools (strumenti), Map Network Drive (Mappare Unità di rete). Selezionare l'unità di rete che si desidera per mappare I'NSA a e da la casella elenco Drive (Unità) e browse forn o alla cartella condivisa sull'NSA. è necessario utilizzato il nome utente e la password di un account che ha accesso alla condisioneln seguito si potrà semplicamente trascinare i file da e a le proprie unità sul computer o da e a questa cartella di rete.

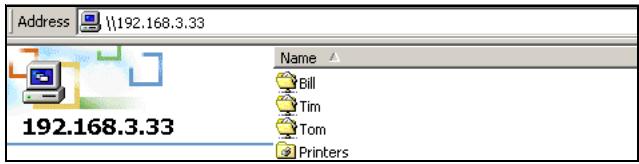

Alternatively (ad esempio da un altro computer che non abbia NDU installato) aprire Windows Explorer e digitare due back slash seguiti dal nome sistema o indirizzo IP del'NSA.

Risoluzione dei problemi

PROBLEM (problema)	CORRECTIVE ACTION (azione correttiva)
Nessuno dei LED si accende quando si collega l'alimentazione.	Assicurarsi che l'NSA è accesso Verificare che non ci siano cavi mal collegati, che non ve ne siano di diffettosi e che i cavi per la connessione Ethernet non eccedano i 100m. Assicurarsi che il cordone di alimentazione sia collegato a una sorgente elettrica attiva. Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware. In quello caso, è opportuno rivolgersi al rivenditore locale.
Non posso accederere all'NSA dal mio computer.	Verificare la connessione del cavo Ethernet dalla propria rete all'NSA. Se l'indirizzo IP dell'NSAvieneambiato,allora insereire il nuovo come indirizzo del sost web. Assicurarsi che l'indirizzo IP del proprio computer sia dello stesso subnet dell'indirizzo IP del NSA(vedere sezione Accesso diretto Via Web Browser). Fare ping sull'NSA dal proprio computer. Assicurarsi che l'adattatore Ethernet del proprio computer sia installato e funzioni correttamente. in un computer (Windows), fare(clc su Start (Avvia), (All)Programs (Tutti) Programmi, Accessories (Accessorii) e poi Command Prompt. Nella finestra di invito Command Prompt, digitare "ping" seguito dall'indirizzo NSA (192.168.1.3 è quello predefinito) quando premere [ENTER]. Utilizzare Internet Explorer 6.0 (e seguenti) o Firefox 1,07 (e seguenti) con JavaScript attivato. Assicurarsi di inseire correttamente il nome utilizzato e la password (questi campi sono case sensitive).
L'NSA non invia i)\ messaggi di e-mail.	Controllare i registri dell'NSA. Nella configurazione dei report dei registri dell'NSA, controllare\ le impostazioni relative al server di e-mail e all'autenticazione. Controllare la connessione di rete al server di e-mail. Controllare che il server DNS utilizzato dall'NSA sia in grado di\ risolverne l'indirizzo del server di e-mail. Se il server di e-mail\ utilizza un indirizzo IP privato, l'NSA deve utilizzato un server\ DNS privato. Se il server di e-mail utilizza un indirizzo IP\ publico, l'NSA deve utilizzato un server DNS pubblico.
Non riesco a spegnere\ l'NSA.	Tenere premuto il pulsante di accensione/spegnimento fino a\ sentire un segnale acustico. A questo punto rilasciare il\ pulsante. La spia SYS lampeggia di colore rosso finché l'NSA\ non si spegne. Se la procedura di spegnimento precedente non funziona (il che\ potrebbe accadere se l'NSA è in una condizione di crash), tenere premuto il pulsante per quale secondo in più sono a\ sentire un secondo segnale acustico. L'NSA si spegnerà\ immediamente.

Vedere la Guida dell'utente per ulteriori istruzioni per la risoluzione dei problemi.
