Intitulé	Valeur / Description
Type de produit	Serveur NAS (Network Attached Storage)
Capacité de stockage maximale	Jusqu'à 16 To (avec 4 disques durs de 4 To)
Nombre de baies	4 baies pour disques durs SATA
Interface réseau	2 ports Ethernet Gigabit
Protocole de partage de fichiers	SMB/CIFS, NFS, FTP, AFP
Système d'exploitation	Firmware Zyxel
Dimensions approximatives	220 x 150 x 200 mm
Poids	2,5 kg (sans disques durs)
Alimentation électrique	Adaptateur secteur 100-240V AC, 50/60Hz
Fonctions principales	Stockage de fichiers, sauvegarde, partage de fichiers, accès à distance
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour du firmware
Pièces détachées et réparabilité	Disques durs remplaçables, support technique disponible
Sécurité	Chiffrement des données, accès par mot de passe, contrôle d'accès utilisateur
Compatibilités	Compatible avec Windows, macOS, Linux
Garantie	2 ans

FOIRE AUX QUESTIONS - NSA-2401 ZYXEL

Comment réinitialiser le ZYXEL NSA-2401 aux paramètres d'usine ?

Pour réinitialiser le ZYXEL NSA-2401, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Que faire si je ne peux pas accéder à l'interface web du ZYXEL NSA-2401 ?

Assurez-vous que votre ordinateur est connecté au même réseau que le ZYXEL NSA-2401. Vérifiez également l'adresse IP par défaut de l'appareil (généralement 192.168.1.1) et essayez de la saisir dans votre navigateur. Si cela ne fonctionne pas, essayez de réinitialiser l'appareil.

Comment configurer le partage de fichiers sur le ZYXEL NSA-2401 ?

Accédez à l'interface web du ZYXEL NSA-2401, connectez-vous avec vos identifiants, puis allez dans les paramètres de partage de fichiers. Vous pouvez créer des utilisateurs et définir les droits d'accès pour chaque dossier partagé.

Le ZYXEL NSA-2401 ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de brancher le ZYXEL NSA-2401 sur une autre prise. Si l'appareil ne montre toujours aucun signe de vie, il pourrait nécessiter une assistance technique.

Comment mettre à jour le firmware du ZYXEL NSA-2401 ?

Téléchargez la dernière version du firmware depuis le site officiel de ZYXEL. Connectez-vous à l'interface web du NSA-2401, allez dans la section 'Mise à jour du firmware', choisissez le fichier téléchargé et suivez les instructions à l'écran pour effectuer la mise à jour.

Le ZYXEL NSA-2401 est lent, que puis-je faire ?

Vérifiez la charge du réseau et le nombre d'utilisateurs connectés. Assurez-vous que votre disque dur est en bon état et n'est pas plein. Vous pouvez également redémarrer l'appareil et vérifier s'il y a des mises à jour logicielles disponibles.

MODE D'EMPLOI NSA-2401 ZYXEL

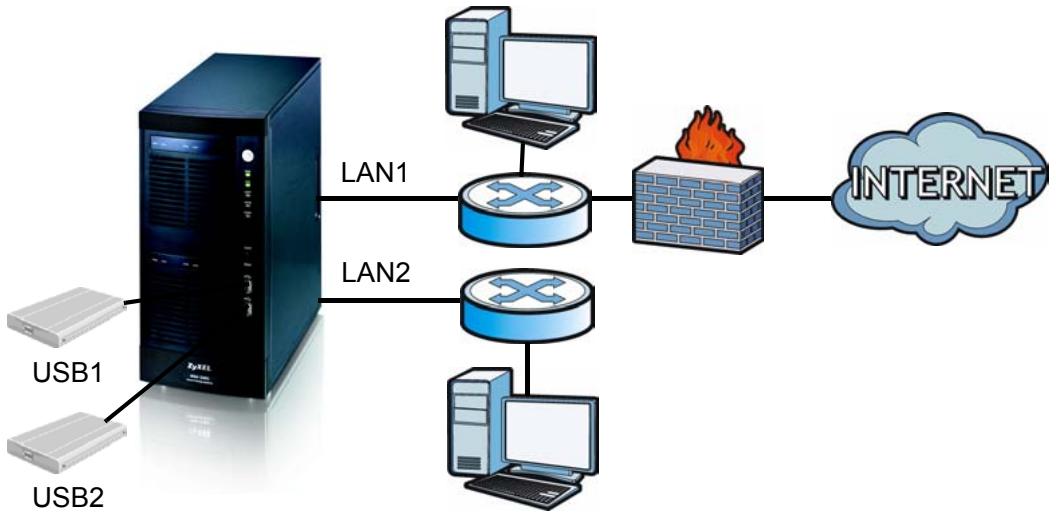

Le NSA-2401 (le NSA) est un périphérique de stockage pour partage de fichiers, sauvégarde de données et protection de données pour les petites entreprises (à domicile) et/ou entreprises de taille moyenne. Le NSA est équipé de deux ports LAN Gigabit pour la connexion à un ou deux réseaux.

Ce guide vous indique comment :

• Installer les disques durs
• Effectuer les connexions du NSA
• Acceder au NSA à l'aide de NDU (NSA Discovery Utility) ou de votre navigateur web
• Installer le NSA à l'aide de l'assistant
• Mapper le NSA à un lecteur de réseau à partir d'un ordinateur

Voir le guide de l'utilisateur pour plus de détails et les specifications concernant le NSA.

Configuration requise

Vouss aurez besoin des éléments suivants pour démarrer :

• NSA
• Le CD inclus contenant le NDU (NSA Discovery Utility) et Genie Backup Manager
  Cordon d'alimentation et alimentation (external)
• Câble Ethernet à 8 fils pour Gigabit Ethernet
• Jusqu'à quatre disques durs compatibles SATA-1 (Serial Advanced Technology Attachment) avec connecteurs d'alimentation SATA 15 broches
• Tournevis pour installer les disques durs dans les tiroirs de disque
• Câble USB (optionnel: ces éléments sont nécessaire seulement si vous poulez augmenter la capacité de stockage en connectant des lecteurs USB compatibles (version 2))
• Ordinateur avec carte d'interface réseau (NIC) et TCP/IP installé
• Periphérique d'accès reseau tel qu'un commutateur ou un hub.

Installer les disques durs

Pour des performances et une capacité de stockage RAID optimales, utilisez des disques durs de même vitesse et de même capacité.

Sauvegardez toutes les données que vous désirez conserver sur un autre emplacement avant d'installer les disques durs. Vous devrez formater ces disques durs afin de supprimer toutes les données stockées sur ceux-ci.

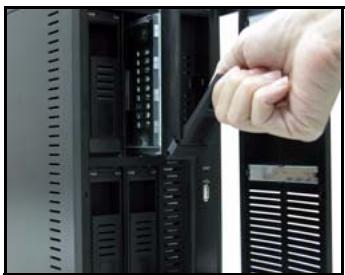

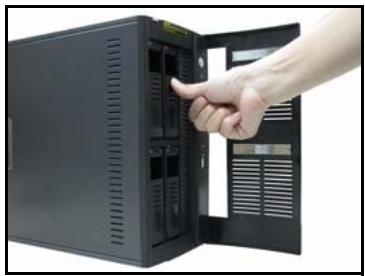

1. Tirez sur l'onglet à gauche de la porte avant du NSA pour l'ouvrir.

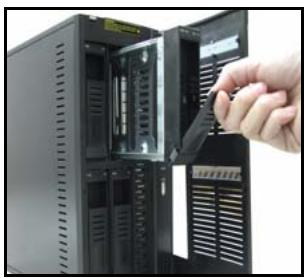

2. Tirez le taquet vers l'extérieur et saississe les côts du tiroir pour-retirer le tiroir de disque 1. Faites attention à ne pas briser le taquet. La baie de disque 1 porte une étiquette sur votre NSA (la baie supérieure gauche).

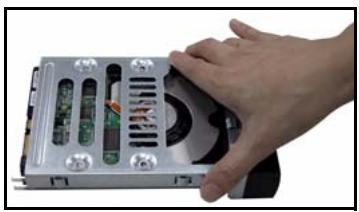

1. Placez le tiroir du disque sur une surface plane avec le panneau dirigé vers le haut. Placez un disque dur avec les trous de vis dirigés vers le haut sur la même surface et faites-le coulisser à l'intérieur du tiroir du disque. Fixez-le avec les vis comme indiqué.

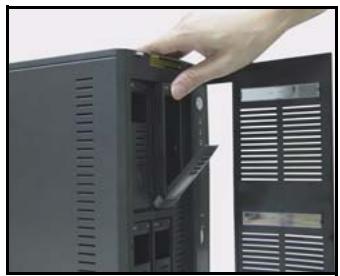

1. Repoussez le sommet du tiroir à l'intérieur de la baie du disque 1 jusqu'à ce qu'il se mette en place avec un déclic et poussez le taquet vers le haut comme indiqué.

1. Repétez les étapes 1 à 3 pour les autres disques durs que vous voudriez installer.

Effectuer les connexions du NSA

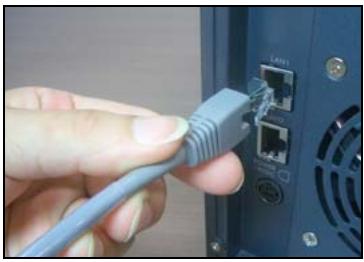

1. Les ports Ethernet se trouvent au dos. Utilisez des cables Ethernet pour connecter chaque port Ethernet à un hub, commutateur ou routeur sur votre réseau. Vous pouvez les connecter au même sous-reseau ou à des sous-reseaux différents. Utilisez un cable Ethernet à 8 fils pour les connexions Gigabit.

1. Connectez une extrémité du cordon d'alimentation à la prise d'alimentation située au dos du NSA et l'autre extrémité à l'alimentation externe. Connectez l'alimentation externe à une prise de courant.

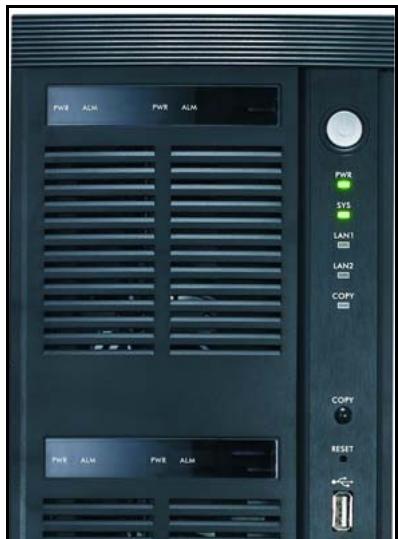

1. Mettez sous tension en appuyant sur le bouton d'alimentationitué sur la façade du NSA. Observe les voyants en façade.

Levoyant PWR s'allume en vert.
- Levoyant SYS s'allume en vert une fois que le NSA a démarré (cela prend environ 50 secondes).
- Les voyants LAN1 et LAN2 s'allument si les ports Ethernet du NSA sont correctement connectés à votre réseau. Les voyants LAN clignotent lors de la transmission ou réception du traffic.

Acceder au NSA

Vous pouvez acceder au NSA de l'une des deux manières suivantes : à l'aide de NDU (NSA Discovery Utility) ou directement en entrant l'adresse IP du NSA dans votre navigateur web.

Utilisez le NDU pour découvertir l'adresse IP du NSA

Utilisez le NDU (NSA Discovery Utility) sur un ordinateur utilisant Windows si vous réseau possède un serveur DHCP qui attribuera une adresse IP au NSA et/ou si vous avez plusieurs NSA sur leur réseau.

Le programme Genie Backup utilise pour reconnaître le NSA le même port réseau que le NDU pour découvertre le NSA. Pour eviter les conflits de port, ne lancez pas le Genie Backup en meme temps que le NDU.

1. Insérez le CD inclus dans votre lecteur de CD-ROM. L'écran suivant devrait s'afficher automatiquement (exécution automatique). Cliquez sur l'icone Setup ( Installation).

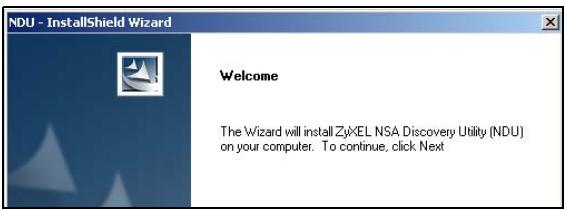

1. L'assistant d'installation du NDU démarre. Suivez les instructions de l'installateur. Cliquez sur Finish (Terminer) pour terminer l'installation.

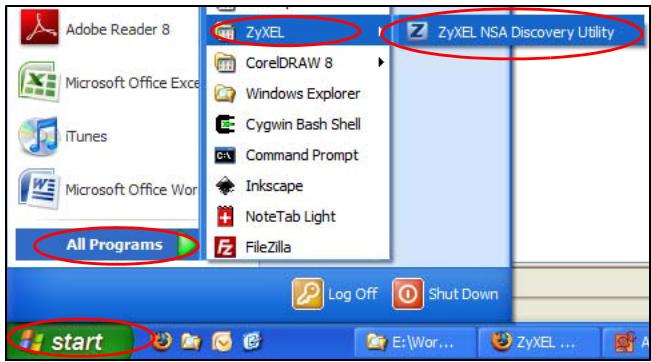

1. Dans Windows XP, cliquez sur start (Démarrer), All Programs (Tous les programmes), ZyXEL > NSA Discovery Utility > ZyXEL NSA Discovery Utility pour lancer le NDU. Pour les autres systèmes d'exploitations Windows, les procédures seront similaires. Si vous ordinateur est équipé de plusieurs cartes réseau, vous serez d'abord invite à selectionner une carte d'interface réseau.

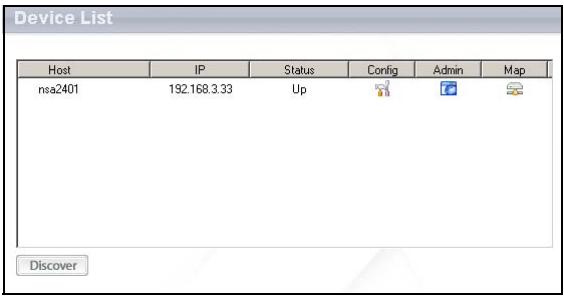

1. L'écran principal de NDU apparaît affichtant la liste de tous les noms de réseau, les adresses IP et l'état de tous les NSA dans votre réseau. Cliquez sur l'icône sous Admin pour voir l'écran du configurateur web principal comme indiqué dans Assistant d'installation du NSA. (Si vous poulez changer l'adresse IP du NSA, cliquez sous l'icône sous Config. Si vous poulez mapper le NSA à un lecteur de réseau Windows, cliquez sur l'icône sous Map (Mappe) (voir Mapper le NSA au lecteur réseau de votre ordinateur). Pouractualiser l'écran, cliquez sur Discover (Décovrir.)

Accès direct via le navigateur web

Si le NSA n'obtient pas d'adresse IP d'un serveur DHCP, alors le LAN1 du NSA utilise l'adresse IP par défaut 192.168.1.3 et LAN2 utilise 192.168.100.3. Avant d'entrée directement l'adresse IP du NSA dans votre navigateur web, vous devez vous assurer que votre ordinateur et le NSA sont dans le même sous-réseau. Cette section vous montre comment paramétrer votre ordinateur Windows NT/2000/XP pour obtenir une adresse IP dans le même masque de sous réseau que le NSA. Reportez-vous à votre guide de l'utilisateur pour la configuration détaillée de l'adresse IP pour les autres systèmes d'exploitation.

1. Dans Windows XP, cliquez sur Start (Démarrer), Control Panel (Panneau de configuration). Dans Windows 2000/NT, cliquez sur Start (Démarrer), Settings (Paramètres), Control Panel (Panneau de configuration).
2. Dans Windows XP, cliquez sur Network Connections (Connexions réseau). Dans Windows 2000/NT, cliquez sur Network and Dial-up Connections (Connexions réseau et accès à distance).
3. Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion de réseau local) et Cliquez sur Properties (Propriétés).

4. Sélectionnez Internet Protocol (Protocole Internet) (TCP/IP) (dans l'onglet General (Général) dans Windows XP) et cliquez sur Properties (Propriétés).

5. L'écran Internet Protocol TCP/IP Properties (Propriétés TCP/IP de Protocole Internet) s'ouvre (General tab (l'onglet Général) dans Windows XP).

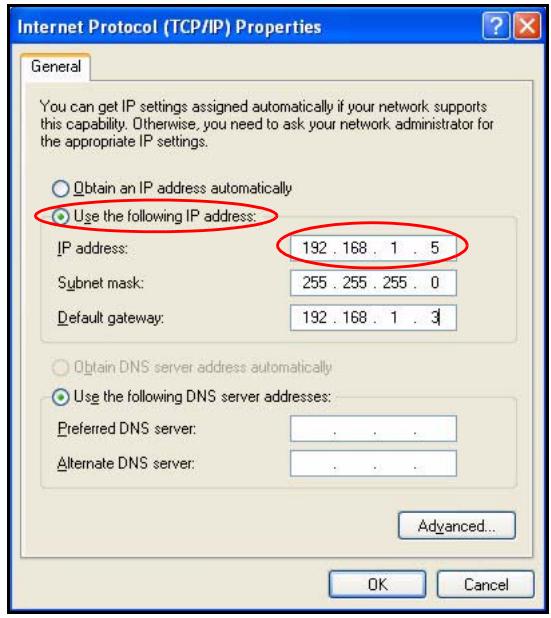

1. Sélectionnez Use the following IP address (Utilisez l'adresse IP suivante) et entrez une adresse IP comprise entre 192.168.1.1 et 192.168.1.254 sauf 192.168.1.3 (le NSA) et toutes les autres adresses IP dans cette plage déjà utilisées par un périphérique sur votre réseau.
2. Cliquez sur OK pour fermer la fenêtre Internet Protocol (TCP/IP) Properties (Propriétés de protocole (TCP/IP) Internet).

3. Fermez la fenêtre Local Area Connection Properties (Propriétés de connexion de réseau local) et ensuite l'écran Network Connections (Connexions réseau).

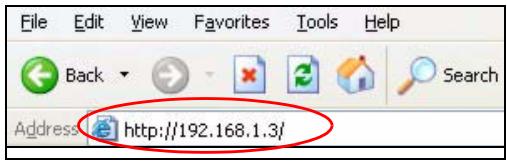

4. Lancez votre navigateur web et entrez "192.168.1.3" comme adresse de site web.

Assistant d'installation du NSA

1. Accédez au NSA à l'aide du NDU ou directement via le configurateur web.

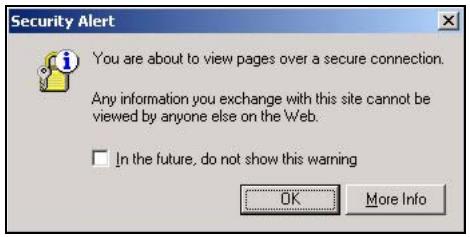

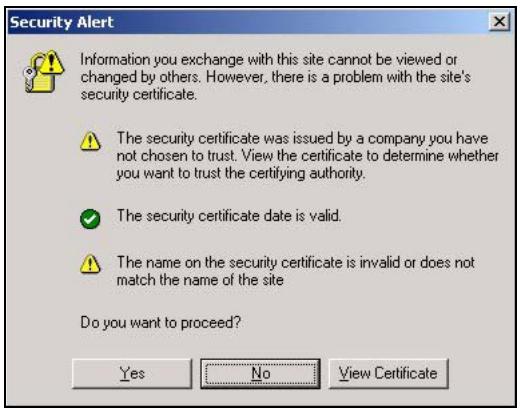

2. Quand vous accédez pour la première fois au configurateur web du NSA, vous verrez probablement cet écran vous indiquant que c'est une connexion sécurisée utilisant HTTPS. Cliquez sur OK pour continuer.

1. Le client du navigateur web utilise des certificates pour authenticate le NSA. Le certificat par défaut de NSA indiquera probablement un nom et une autorité de certification ne correspondant pas; cependant le cryptage est quand-même effectué. Cliquez sur Yes (Oui) pour continuer.

1. Quand vous accédez au configurateur web du NSA, l'écran d'ouverture de session apparait. Le nom d'utilisateur et le mot de passer par défaut sont respectivement 'admin' et '1234'. Cliquez sur Login (Ouvrir une session).

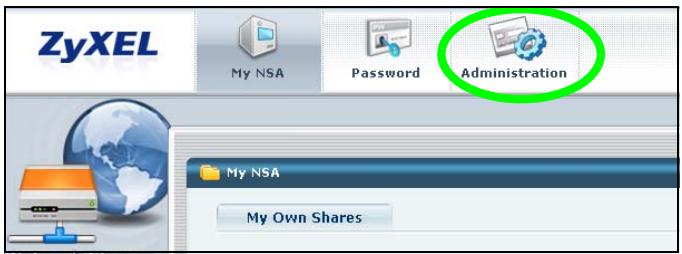

1. L'écran My NSA s'affiche. Cliquez sur Administration.

Assistant d'installation

Lorsque vous accédez pour la première fois aux écrons d'administration, l'assistant d'installation s'ouvre. Chaque fois que vous cliquez sur Next (Suivant) dans l'assistant, vos paramètres sont enregistrés sur le NSA. Cliquez sur Back (Retour) pour returner à un écran précédent dans l'assistant.

Voir l'aide en ligne pour plus d'informations sur les écrans de l'assistant.

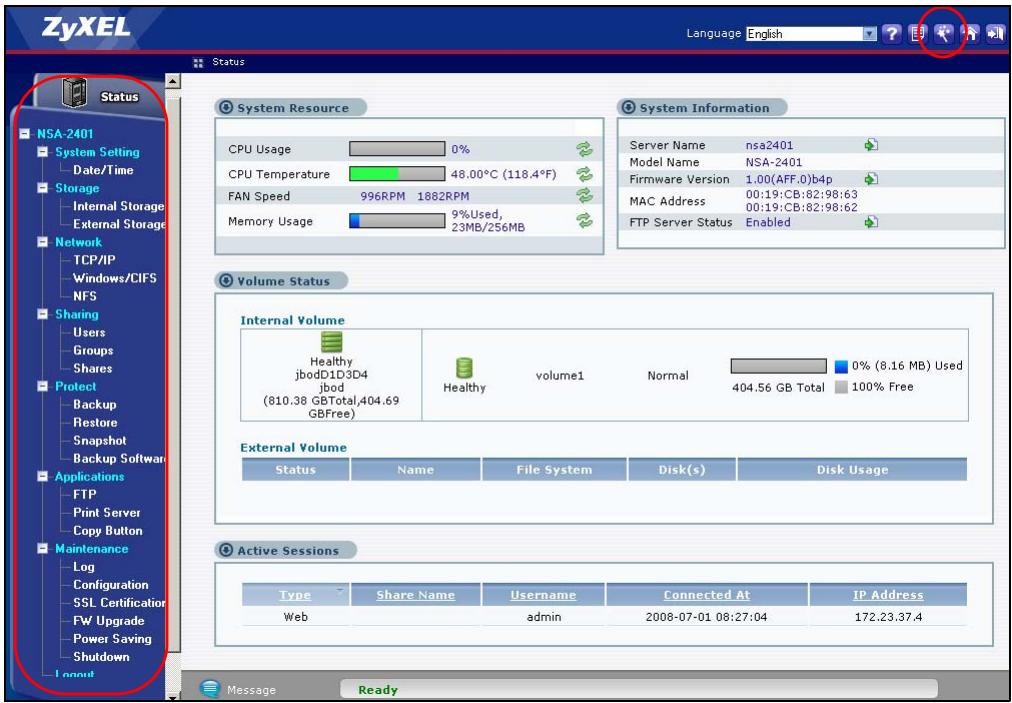

Vous pouvez à nouveau acceder à l'assistant en cliquant sur l'icone dans la partie supérieure droite de l'écran comme indiqué. Accédez à l'un des menus dans le panneau de navigation sur la gauche pour une configuration plus avancée.

Consultez votre guide de l'utilisateur pour plus d'informations sur ces écrons avancés.

Bien que les disques durs soient échéangeables à chaud, il est commandé d'utiliser le configurateur web pour arrêter un disque dur avant de le retirer. Si vous n'utilise pas RAID, notifies les utilisateurs avant de retirer un lecteur.

Mapper le NSA au lecteur réseau de votre ordinateur

Le fait de mapper un partage (un dossier où vous stockez des données) sur le NSA à un lecteur réseau de Windows permet aux utilisateurs de Windows de transférer plus facilement des fichiers vers et à partir du NSA (à l'aide de CIFS). Cliquez sur l'icone MAP dans le NDU (voir la section ) pour afficher les partages du NSA dans l'explorateur de Windows. Entrez le nom du partage que vous pouze mapper.

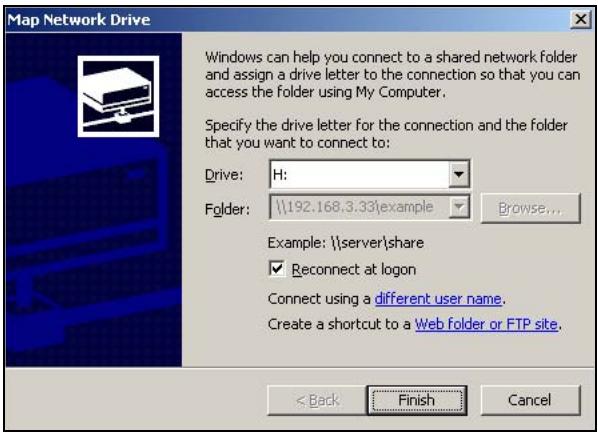

Cliquez sur Tools (Outils), Map Network Drive (Connector le lecteur réseau). Sélectionnez le lecteur réseau auquel vous poulez mapper le NSA depuis la boîte de liste Drive (Lecteur) et parcourez pour partager sur le NSA. Vous doivent utiliser le nom d'utilisateur et le mot de passer d'un compte qui a accès au partage. Vous pouvez ensuite simplement faire glisser des fichiers depuis/vers les lecteurs de votre ordinateur local vers ou depuis ce dossier réseau.

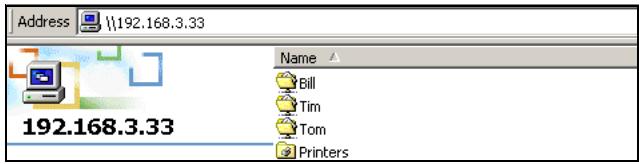

Vous pouvez aussi (à partir d'un autre ordinateur n'ayant pas NDU installé par exemple) ouvrir l'explorateur de Windows et taper deux barres obliques inversées suivies du nom système ou de l'adresse IP du NSA.

Dépannage

PROBLÈME	ACTION CORRECTIVE
Aucune des LED ne s'allume quand vous connectez l'alimentation.	Vérifiez que le NSA est allumé.Vérifiez que les cables sont bien branchées, qu'il n'y a pas de cables défectueux et que les connexions du cable Ethernet ne dépassent pas 100m.Vérifiez que le cordon d'alimentation est connecté à une source d'alimentation qui fonctionne.Si les LED ne s'allument toujours pas, vous avez peut-être un problème matériel. Dans ce cas-là, vous devez contacter votre vendeur local.
Impossible d'accéder au NSA à partir de mon ordinateur.	Vérifiez la connexion du cable Ethernet entre votre réseau et le NSA.Si l'adresse IP du NSA a changé, entrez la nouvelle comme adresse du site web.Vérifiez que l'adresse IP de votre ordinateur se trouve dans le même sous-réseau que l'adresse IP du NSA (voir la section Accès direct via le navigateur web).Envoyez une requête ping au NSA depuis votre ordinateur.Vérifiez que l'adaptateur Ethernet de votre ordinateur est installé et fonctionné correctement. Dans un ordinateur (Windows), cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes), Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes). Dans la fenêtre Invite de Commande, tapez "ping" suivi de l'adresse IP du NSA (192.168.1.3 est l'adresse par défaut) et appuyez ensuite sur [ENTER] (ENTRÉE).Utilisez Internet Explorer 6.0 (et plus récent) ou Firefox 1.07 (et plus récent) avec JavaScript activé.Vérifiez que vousentarez correctement le nom d'utilisateur et le mot de passer (les champs respectant lackeuse)
Le NSA ne peut pas envoyer d'e-mails.	Consultez les journaux du NSA. Dans la configuration de rapport de journaux du NSA, consultez les paramètres du serveur de messagerie et d'authentication. Vérifiez la connexion du réseau au serveur de messagerie. Vérifiez que le serveur DNS utilisé par le NSA peut résoudre l'adresse du serveur de messagerie. Si le serveur de messagerie utilise une adresse IP privée, le NSA doit utiliser un serveur DNS privé. Si le serveur de messagerie utilisé une adresse IP publique, le NSA doit utiliser un serveur DNS public.
Impossible d'arrêté le NSA.	Appuyez sur le bouton d'alimentation et maintenez-le,enforcé jusqu'à entendre un bip. Relâchez ensuite le bouton. Levoyant SYS clignote en rouge jusqu'à ce que le NSA soit arrêté. Si la procédure de fermeture ci-dessus ne fonctionne pas (ce qui peut se produit si le NSA est en panne), maintenez le bouton d'alimentation,enforcépendant quelques secondes de plus jusqu'à entendre un bip. Le NSA s'arrêté immédiatement.

Consultez le guide de l'utilisateur pour d'autres instructions de dépannages.
