RCFI-01 - Waschmaschine Royal Catering - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG RCFI-01 Royal Catering

Parameter	Werte
Produktname	ROLL-EISMASCHINE
Model	RCFI-01	RCFI-02
Nennspannung [V~]/Frequenz [Hz]	230/50
Nennleistung [W]	0,6	0,74
Schutzklasse	I
Inhalt (Durchsatzvermögen)[l/h]	25
Kühlmedium/Kühlmediummenge [g]	R290/145
Abmessungen desKühlbehälters [mm]	500x500x25	500x25
Umgebungstemperaturbereich[°C]	10-43
Abmessungen (Breite / Tiefe /Höhe) [mm]	700x700x835	1100x700x840
Gewicht [kg]	57	78

1. ALLGEMEINE BESCHREIBUNG

Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätsstandards entwickelt und hergestellt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG GENAU DURCHGELESEN UND VERSTANDEN WERDEN.

Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige Handhabung und Wartung entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten und die Spezifikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Geräuschreduzierung wurde das Gerät so entworfen und produziert, dass das infolge der Geräuschemission entstehende Risiko auf dem niedrigsten Niveau gehalten wird.

ERLÄUTERUNG DER SYMBOLE

Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.

Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

Recycelbares Produkt.

ACHTUNG!, WARNUNG! oder HINWEIS!, um auf bestimmte Umstände aufmerksam zu machen (allgemeines Warnzeichen).

ACHTUNG! Warnung vor elektrischer Spannung!

Nur zur Verwendung in geschlossenen Räumen.

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen das Produkt abweichen können.

Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

2. NUTZUNGSSICHERHEIT

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und in der Gebrauchsanweisung bezieht sich auf die ROLL-EISMASCHINE.

2.1. ELEKTRISCHE SICHERHEIT

a) Der Stecker des Gerätes muss an die Steckdose angepasst sein. Modifizieren Sie den Stecker in keiner Weise. Original-Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.

b) Vermeiden Sie Körperkontakt mit geerdeten Teilen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn der Körper geerdet ist und das Gerät direktem Regen, nassem Straßenbelag und dem Betrieb in einer feuchten Umgebung ausgesetzt ist. In das Gerät eindringendes Wasser erhöht das Risiko von Beschädigungen und Stromschlag.

c) Verwenden Sie das Kabel nicht unsachgemäß. Verwenden Sie es niemals, um das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

d) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden, muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die Verwendung von RCD verringert das Risiko eines Stromschlags.

e) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder dem Kundendienst des Herstellers ersetzt werden.

f) Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.

2.2. SICHERHEIT AM ARBEITSPLATZ

a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie vorausschauend, passen Sie darauf auf, was Sie machen und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät verwenden.

b) Bei Beschädigung oder Fehlfunktion des Geräts muss es sofort ausgeschaltet werden. Das Ereignis muss einer autorisierten Person gemeldet werden.
c) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie keine Reparaturen selbst durch!
e) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur Trockenpulverlöscher oder Kohlendioxid (CO₂)-Feuerlöscher verwendet werden, um das Gerät unter Spannung zu löschen.
f) Am Arbeitsplatz dürfen sich keine Kinder oder Unbefugte aufhalten.
g) Die Sicherheitsaufkleber sind regelmäßig auf ihren Zustand zu prüfen. Wenn die Aufkleber unleserlich sind, müssen sie ersetzt werden.
h) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Bei Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung mitzugeben.
i) Verpackungselemente und kleine Montageelemente sind für Kinder unzugänglich aufzubewahren.

HINWEIS! Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden.

2.3. EIGENSCHUTZ

a) Es ist verboten, das Gerät in einem Zustand von Müdigkeit, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, die die Wahrnehmungsfähigkeit bei der Bedienung Geräts erheblich einschränken.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, das Gerät zu bedienen, und die ausreichend geschult sind, diese Anleitung gelesen haben und in Sicherheit und Gesundheitsschutz am Arbeitsplatz unterwiesen wurden.
d) Stellen Sie vor dem Anschließen an eine Stromquelle sicher, dass sich der Schalter in der Aus-Position befindet, um ein versehentliches Wiedereinschalten zu verhindern.
e) Das Gerät ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.4. SICHERER UMGANG MIT DEM GERÄT

a) Verwenden Sie das Gerät nicht, wenn der EIN / AUS-Schalter nicht richtig funktioniert (er lässt sich weder ein- und noch ausschalten). Geräte, die mit dem Schalter nicht angesteuert werden können, sind gefährlich, dürfen nicht in Betrieb gesetzt werden und müssen repariert werden.

b) Bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern, ziehen Sie den Stecker aus der Steckdose. Diese vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung.
c) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät im Schadensfall vor Gebrauch reparieren.
e) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
f) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch wird eine sichere Nutzung gewährleistet.
g) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben.
h) Beim Transport und der Übertragung des Geräts vom Lager zum Einsatzort sind die Arbeitsschutzvorschriften für die manuelle Handhabung beim Transport zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
i) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Gerätes führen.
j) Reinigen Sie das Gerät regelmäßig, um eine dauerhafte Schmutzablagerung zu vermeiden.
k) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht eines Erwachsenen durchgeführt werden.
I) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern.
m) Halten Sie die Geräte von Feuer- und Wärmequellen fern.
n) Die Lüftungsöffnungen des Geräts nicht blockieren!
o) Achtung! Nach der Reinigung darf kein Wasser im Tnk gelassen werd. Wenn das Wasser nach der Reinigung im Tank bleibt, kann Eis entstehen, was dann den Motor beschädigen kann.
p) Das Gerät ist ausschließlich in einer waagerechten Position aufzubewahren, zu benutzen und zu transportieren. Es ist verboten, das Gerät unter einem Winkel größer als 45° zu neigen.
q) In den Kammern des Geräts können keine anderen elektrischen Gegenstände gehalten werden, die durch den Hersteller vorgesehen wurden.
r) Es ist verboten, mechanische Einrichtungen für die Entfernung von Eis aus der Kühlkammer oder andere Mittel zur Beschleunigung des Abtauvorgangs einzusetzen.

s) Nach der Einlieferung des Geräts vor dem Anschluss an Stromversorgungsnetz sind 24 Stunden abzuwarten, so dass sich das Kühlmittel, das im Inneren des Geräts eingesetzt wurde, stabilisieren kann.
t) Der Stecker des Anschlusskabels ist direkt an das Versorgungsnetz anzuschließen. Es ist verboten, die Verlängerungskabel zum Anschluss des Geräts an das Versorgungsnetz anzuschließen.
u) BEMERKUNG: Das Kühlmedium R290 ist ein leicht entzündliches und explosionsfähiges Gas. Die Wartung des Geräts sollte durch eine Fachkraft durchgeführt werden!

ACHTUNG! Obwohl das Gerät so ausgelegt wurde, dass es sicher und mit angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der Verwendung von zusätzlichen Sicherheitsmaßnahmen des Benutzers, besteht beim Betrieb des Geräts dennoch ein geringes Unfall- oder Verletzungsrisiko. Während der Verwendung werden Vorsicht und gesunder Menschenverstand empfohlen.

1. NUTZUNGSBEDINGUNGEN

Das Gerät ist für die Herstellung von Eis aus entsprechend vorbereiteten Zutaten geeignet.

Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.

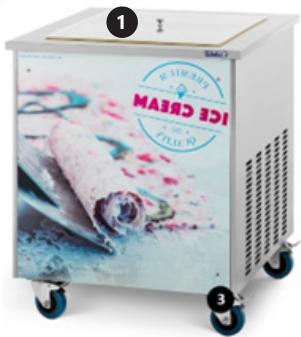

3.1. GERÄTEBESCHREIBUNG

1. Abdeckung der Erfrierungsfläche
2. GN-Behälter
3. Transporträder mit Sperre
4. Spatel (x2)

3.2. ARBEITSVORBEREITUNG

AUFSTELLUNG DES GERÄTS

Die Umgebungstemperatur darf nicht den Bereich von 10-43°C überschreiten. Das Gerät ist so aufzustellen, dass eine gute Luftzirkulation sichergestellt wird. Ein Mindestabstand von 50 cm von jeder Wand des Gerätes ist zu behalten. Halten Sie das Gerät von jeglichen heißen Oberflächen fern. Betreiben Sie das Gerät stets auf einer ebenen, stabilen, sauberen, feuerfesten und trockenen Fläche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und intellektuellen Fähigkeiten. Das Gerät ist so aufzustellen, dass der Netzstecker jederzeit gut zugänglich ist. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit dem auf dem Typenschild angegebenen Wert übereinstimmt! Vor der ersten Benutzung sind alle Elemente auszubauen und zu waschen.

3.3. ARBEITEN MIT DEM GERÄT

3.3.1. FUNKTION DER VORLÄUFIGEN KÜHLUNG „PRECOLLING“

a) BEMERKUNG: Die Funktion der vorläufigen Kühlung der Zutaten wird durch das Modell RCFI-02 bedient.
b) Um diesen Betriebsmodus zu starten ist der speziell dafür bestimmte Versorgungsschalter auf I (EIN) zu stellen (6) (O-AUS).
c) Die Temperatur des Kühlvorgangs kann mit dem Drehregler (8) angepasst werden.

Ebene	1	2	3	4	5	6	7
Temperatur [°C]	20	17	14	11	8	5	2

d) Auf der Anzeige des Bedienfeldes (7) wird die aktuell eingestellte Temperatur des Kühlvorgangs angezeigt.
e) Wenn die Erfrierungsfläche den gewünschten Wert des Kühlvorgangs erreicht, wird der Betriebsmodus automatisch gestoppt.
f) Wenn die Temperatur der Zutaten auf ca. 3°C steigt, wird der Betriebsmodus der vorläufigen Kühlung erneut aktiviert.
g) Um diesen Betriebsmodus auszuschalten ist der Versorgungsschalter auf O-AUS zu stellen (6).

3.3.2. BEDIENUNG DES GERÄTES

a) Den Fußschalter für die Erwärmung der Erfrierungsfläche in einer Position einstellen, die die Bewegungen mit dem Fuß ermöglicht.
b) Die Transportrolle durch das Drücken der Sperre arretieren.
c) Das Gemisch für die Herstellung von Eis vorbereiten.
d) BEMERKUNG: Im Falle des Modells RCFI-02 sind die zusätzlichen Zutaten des Gemisches in speziell dafür geeigneten GB-Behältern zu legen.
e) Das Anschlusskabel an die elektrische Steckdose anschließen.
f) Den Betrieb des Geräts starten - der Versorgungsschalter ist auf I - EIN (5) zu stellen (O-AUS).
g) BEMERKUNG: Nach dem Einschalten der Versorgung wird zuerst der Antrieb des Geräts gestartet und nach ca. 30 Sekunden wird das Kühlsystem in Betrieb genommen.
h) Das früher vorbereitete Gemisch und zusätzliche Zutaten auf die Erfrierungsoberfläche legen.
i) Abwarten, bis das Gemisch entsprechend gekühlt ist.
j) Die Eisdosis mit dem speziell dafür geeigneten Spatel gestalten.
k) BEMERKUNG: Während des Kühlvorgangs können zusätzliche Zutaten mit dem Spatel zerkleinert werden.
I) Wenn während des Kühlvorgangs das Gemisch zu stark an der Erfrierungsfläche haftet, ist die Temperatur mit dem unteren Fußschalter für die Erwärmung anzupassen.
m) Dafür ist der speziell dafür geeignete Fußschalter für die Erwärmung der Erfrierungsfläche zu drücken und ca. 2-5 Sekunden gedrückt zu halten. Den Zustand des Gemisches kontrollieren. Wenn die Masse gewünschte Härte erreicht, ist die Portion zu gestalten, die in einen externen Behälter gelegt werden soll.
n) BEMERKUNG: Wenn das Gerät in der Betriebsbereitschaft auf die Eisproduktion gelassen werden sollte, wird es empfohlen das Gerät in den Betriebsmodus „PRECOOLING“ umzustellen (Modell RCFI-02). Die Erfrierungsfläche wird bis zum Zeitpunkt gekühlt, in dem dieser Betriebsmodus aktiviert wird. Um das Gerät in den Betriebsmodus „PRECOOLING“ umzuschalten, ist der speziell dafür bestimmte Versorgungsschalter auf I - EIN zu stellen und die Betriebstemperatur des Geräts zu definieren (siehe Punkt 3.3.1.).

o) Nach Abschluss der Arbeit mit dem Gerät ist der Schalter in der Position O – AUS zu stellen. Das Gerät von der Stromversorgung trennen.
p) Vor der Reinigung ist abzuwarten, bis das Gerät die Umgebungstemperatur erreicht.

3.4. REINIGUNG UND WARTUNG

a) Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht benutzt wird.
b) Zur Reinigung des Geräts dürfen nur milde, für die Reinigung von Oberflächen, die mit Lebensmitteln in Berührung kommen, vorgesehene Reinigungsmittel verwendet werden.
c) Nach jeder Reinigung sollten alle Komponenten sorgfältig getrocknet werden, bevor das Gerät wieder eingesetzt wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Spritzen Sie das Gerät nicht mit Wasserstrahl ab und tauchen Sie es nicht in Wasser.
f) Achten Sie darauf, dass kein Wasser durch die Lüftungsöffnungen des Gehäuses eindringt.
g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
h) Überprüfen Sie das Gerät regelmäßig auf Funktionsfähigkeit und eventuelle Schäden.
i) Verwenden Sie zur Reinigung ein weiches Tuch. j) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallschaber), da diese die Oberfläche des Geräts beschädigen können.
k) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, medizinischen Produkten, Verdünnern, Kraftstoff, Öl oder anderen Chemikalien, da dies zu Schäden am Gerät führen kann.

ENTSORGUNG VON ALTGERÄTEN:

Nach der Nutzungsbeendigung darf dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden, sondern es muss einer Sammel- und Recyclingstelle von Elektro- und Elektronikgeräten zugeführt werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Kunststoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Dank der Wiederverwendung, dem Einsatz von Materialien oder anderen Formen der Verwendung von gebrauchten Geräten leisten einen wichtigen Beitrag zum Schutz unserer Umwelt. Die Informationen über die zuständige Entsorgungstelle von Altgeräten bekommen Sie bei örtlichen Behörden.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Maßnahme
Das Gerät lässt sich nicht einschalten.	Das Gerät ist nicht ordnungsgemäß angeschlossen.	Das Gerät auf ordnungsgemäßen Anschluss kontrollieren
Kühlmediumkreislauf ohne Funktion	Zu kleine Ein-gangsspannung	Die Versorgungsspannung des Geräts überprüfen
		Es ist die Service-Stelle des Herstellers zu kontaktieren
Das Gerät kühlt nicht	Beschädigung des Kühlmedi-umkreislaufs	Es ist die Service-Stelle des Herstellers zu kontaktieren

TECHNICAL DATA

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
