BEDIENUNGSANLEITUNG EW92 OREGON

IKabelloses Innen- und Außenthermometer mit Alarmuhr und Frostwarnung Modell: EW92

BEDIENUNGSCANLEITUNG

INHALT

Kurze Einführung 2
Ubersicht 2

Empfänger 2
LCD-Display 4
Sendeeinheit 4

Empfang Des Sensorsignals 5
Inbetriebnahme Der Temperaturstation ....5
Inbetriebnahme Der Sendeeinheit 5
Empfang Des Funkgesteuerten Zeitsignals 6
Indikator Fur Signalempfang 6
Manuelle Einstellung Von Uhrzeit Und Kalender
Einstellung Der Alarmzeit 7
Alarmfunktion Verwenden 8
Alarm Stummschalten 8
Die Hintergrundbeleuchung Verwende.....8
Zwischen Temperaturformaten ^ C und ^ F
Umschalten 8

Datensätze Der Min. & Max. Temperatur anzeigen 9
Frostwarning 9
Batteriewechsel 9
Platzierung Von Basiseinheit Und Sendeeinheit 10
Vorsichtsmassnahmen 10
Technische Daten 11
Uber Oregon Scientific 12
Eg-Konformitatserklarung 12

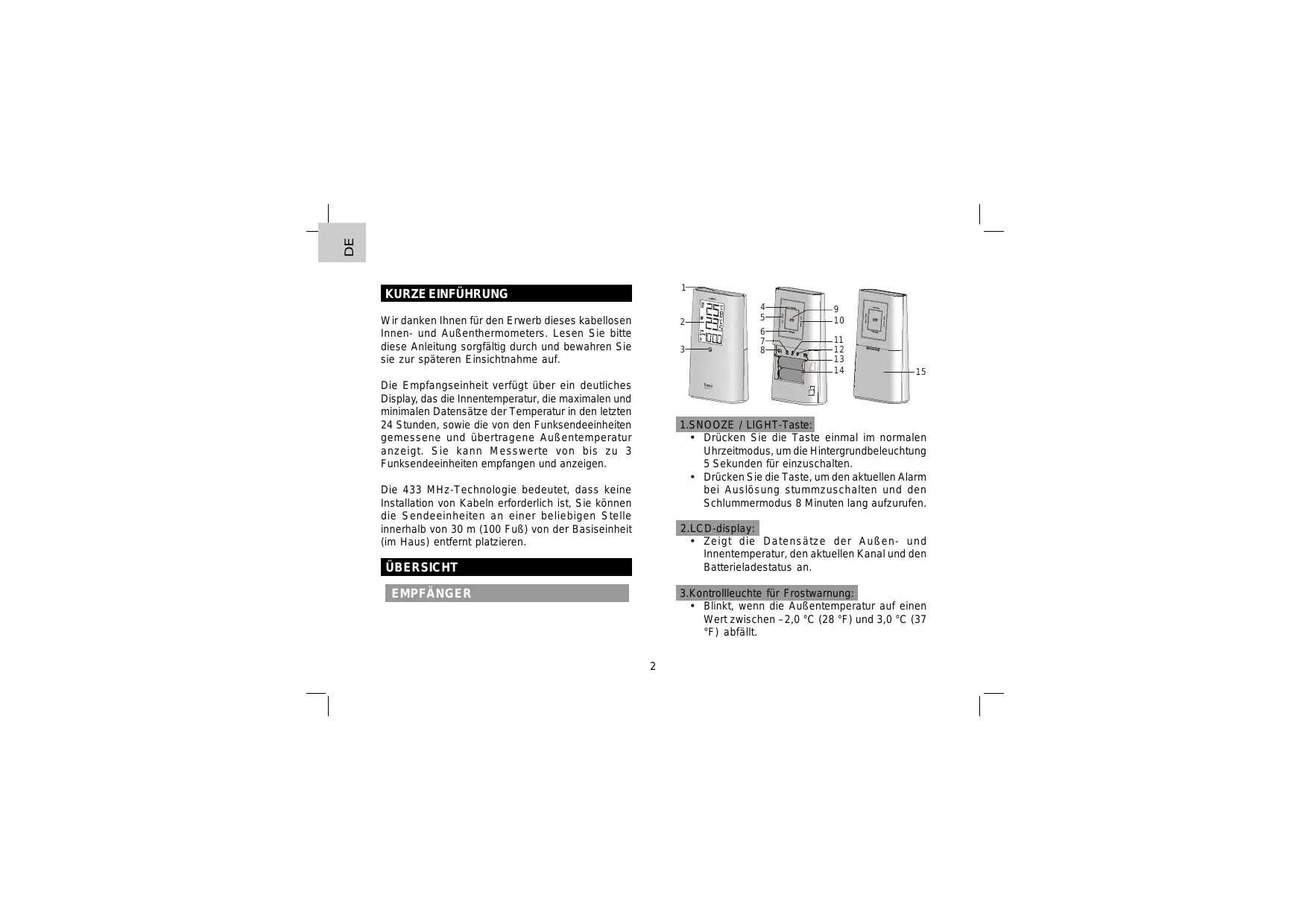

KURZE EINFUHRUNG

Wir danken Innen für den Erwerb这点es kabellosen Innen- und Außenthermometers. Lesen Sieitte diese Anleitung sorgfältig durch und bewahren Sie sie zur späteren Einsichtnahme auf.

Die Empfangseinheit verfügt über ein deutliches Display, das die Innentemperatur, die maximalen und minimalen Datensätze der Temperatur in den letzten 24 Stunden, sowie die von den Funksendeinheiten gemessene und übertragene Außentemperatur anziegt. Sie kann Messwerte von bis zu 3 Funksendeinheiten empfangen und anziegen.

Die 433 MHz-Technologie bedeutet, dass keine Installation von Kabeln erforderlich ist, Sie konnen die Sendeeinheiten an einer beliebigen Stelle innerhalb von 30m (100 Fuß) von der Basisinheit (im Haus) entwickelten platzieren.

ÜBERSICHT

EMPFÄNGER

1.SNOOZE / LIGHT-Taste:

• Drücken Sie die Taste einzel im normalen Uhrzeitmodus, um die Hintergrundbeleuchung 5 Sekunden für einzuschalten.
• Drücken Sie die Taste, um den aktuellen Alarm bei Auslösung stummzuschalten und den Schlummermodus 8 Minuten lang aufzurufen.

2.LCD-display:

• Zeigt die DatenSATze der Außen- und Innentemperatur, den aktuellen Kanal und den Batterieladestatus an.

3.Kontrolleuche für Frostwarnung:

• Blink, wenn die Außentemperatur auf einen Wert zwischen -2,0^ ( 28^ ) und 3,0^ ( 37^ ) abfällt.

4.+CHANNEL-Taste:

• Drücken Sie die Tasteomal, um zwischen Kanal 1, 2 und 3 umzuschalten.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um die Kanäle automatisch anzuzeigen. Taste erneut drücken, um den autom. Anzeigemodus zu verlassen.
• Drücken Sie die Taste im Uhreinstellungsmodus, um die Einstellungswerte zu erhöhen.

5. SET CLOCK-Taste:

• Drücken Sie die Taste einzelmal im normalen Uhrzeitmodus, um den normalen Uhrneinstellungsmodus aufzurufen.
• Drücken Sie die Taste im normalen Uhreinstellungsmodus, um die Einstellungspunkte aufzurufen. Taste gedrück halten, um den Einstellungsmodus bei einer beliebigen Stelle zu verlassen.

6.-/MIN.MAX.-Taste:

• Drücken Sie die Taste, um die Datenstände der minimalen und maximalen Temperatur in den letzten 24 Stunden anzuzeigen.

• Halten Sie die Taste 3 Sekunden lang gedrück, um die Datensetze der minimalen und maximalen Temperatur zu Löschen.

• Drücken Sie die Taste im Uhreinstellungsmodus, um die Einstellungswerte zu verringn.

7. SENSOR-Taste:

• Drücken Sie die Taste einzelmal, um nach einer Sendeeinheit zuuchen.
• Halten Sie die Taste während der Empfangsphase 3 Sekunden lang gedrück, um den Empfang zu beenden.

8. ^ C / o F-Schiebeschalter:

• Verschieben Sie den Schalter, um zwischen Celsius und Fahrenheit zu wechseln.

9.ALARM ON/OFF-Taste:

• Drücken Sie die Taste einzelmal, um die Hintergrundbeleuchung einzuschalten und die Alarmzeit 5 Sekunden lang anzuzeigen.
• Drücken Sie die Taste erneut, um den Alarm ein-/auszuschalten.

10. SET ALARM-Taste:

• Drücken Sie einzelmal, um die Alarm Einstellungen zu ändern. Die Hintergrundbeleuchtung besteht für 5 Sekunden an.
• Drücken Sie die Taste im Alarmeinstellungsmodus, um die Einstellungspunkte aufzurufen.

11. RESET-Taste:

• Drücken Sie diese Taste, um alle Werte auf die Standardeinstellungen zurückzusetzen.
• Bei einer Fehlfunktion müssen Sie das Gerät möglicherweise zurücksetzen.

12.RCC-Taste:

• Drücken Sie die Taste im normalen Uhrzeitmodus einzelmal, um das RC-Signal für den Empfangsstest zu empfangen.
• Halten Sie die Taste während des Empfangszeitraums für 8 Sekunden gedruckt, um den Empfang zu unterbremen.

13.UK/EU-Schiebeschalter:

Verschieben Sie den Schalter, um die Landesversion zwischen EU (Deutschland) und UK (England) zu wahlen.

14. BATTERIEFACH:

• Benötigt 2 Batterien des Typs AAA.

15. BATTERIEABDECKUNG

LCD-DISPLAY

1. Sensorsignal

2. Kanal

3. Batterieladestatus

4. Min. und Max. Temperatur
5. Uhrzeit
6. Indikator für Signalempfang
7. ^ C und ^
8. Außentemperatur
9. Innentemperatur

SENDEEINHEIT

1. LED-Indikator:

• Blinkt, wenn die Funksendeinheit einen Messwert überträgt.

2.Halterung fur Wandmontage:

• Befestigt die Sendeeinheit an der Wand.

3. RESET-Taste:

• Drucken Sie die Taste, um die Sendeeinheit

neu zu starten und alle Werte auf die Standardeinstellungen zurückzusetzen.

4. CHANNEL-Schiebeschalter:

• Reservieren Sie Kanal 1, 2 oder 3 für die Sende einheit.

5. BATTERIEFACH:

• Benötigt 2 Batterien des Typs AAA.

6. BATTERIEABDECKUNG

EMPFANG DES SENSORSIGNALS

INBETRIEBNAHME DER TEMPERATURSTATION

1. Entfernen Sie die Batterieabdeckung und legen Sie 2 neue Batterien des Typs AAA entsprechend der Polaritätsmarkierung in das Batteriefach ein.
2. Drücken Sie die Taste "RESET", um die Basiseinheit neu zu starten.
3. Verschieben Sie den Schalter / , um zwischen ^ C und ^ F zu wahlen.
4. Bringen Sie die Batterieabdeckung wieder an.
5. Drücken Sie die Taste "CHANNEL", um den gewürschten Kanal auszuwahlen.

Die Basisinheit sicht nach Sendeinheit(en) (das Symbol blinkt)
Die	Sendeeinheit(en) kann/konnen nicht gefunden werden
Die	Sendeeinheit 1 wurde gefunden (das Symbol wird angezeigt, blinkt aber nicht)
und "..."(Bereich der Außentem- peratur)	Sendeeinheit(en) konnte(n) nicht gefunden werden, nachdem die Basisinheit 60 Minutes lang in Betrieb ist

HINWEIS

Wenn das Sensorsignal empfangen wurde, wird das Symbol “” auf dem LCD-Display angezeigt.

INBETRIEBNAHME DER SENDEEINHEIT

1. Entfernen Sie die Batterieabdeckung und verschiedene Sie den Schalter "CHANNEL", um den Kanal mit dem Empfänger zu synchronisieren.
2. Legen Sie 2 neue Batterien des Typs AAA entsprechend der Polaritatsmarkierung in das Batteriefach ein.
3. Drucken Sie die Taste "RESET", um die Sendeeinheit neu zu starten.
4. Bringen Sie die Batterieabdeckung wieder an.

Tipp: Die Übertragungsreichweite kann von verschiedene Faktoren abhängen. Sie müssen eventuell mehrere Standorte testen, um optimale Ergebnisse zu erzielen.

Handelsübliche Alkaline-Batterien enthalten betrachtliche Mengen Wasser. Daher können sie bei niedrigen Temperaturen von etwa -12^ (10°F) einfrierten. Die Temperaturgrenze von Lithium-Einwegbatterien ist weltaus niedriger und weist einen geschätzten Frostbereich von unter -30^ (-22°F) auf.

Die Übertragungsreichweite von Funksignalen kann von verschiedene Faktoren, wie extrem niedrige Temperatures, beeinflusst werden. Extreme Kälte kann die effektive Übertragungsreichweite zwischen Sendeeinheit und Basisstation vorübergehend verringern. Sollten Funktionstörungen des Geräts aufgrund von niedrigen Temperatures auftenreten, so wird das Gerät wieder ordnungsgemäß Funktionieren, sobald sich die Temperaturwerte wieder innerhalb des normalen Bereichs befinden (d.h. niedrige Temperatures können keine dauerhaften Schäden an Ihr Gemär verursachen).

EMPFANG DES FUNKGESTEUERTEN ZEITSIGNALS

Die Uhrzeit und der Kalender werden per Funk

gesteuert. Die aktuelle Uhrzeit und der Kalender werden automatisch mit einem Zeitsignal synchronisiert, das von Deutschland/England übertragen wird.

Wenn Sie das Gerät zum ersten Mal benutzten (nach dem einsetzen der Batterien oder betätigter der „Reset“ Taste), startet die Uhr nach 5 Minuten mit dem Empfangen des Zeitsignals. Sie erkennen es am Blinken der Empfangsanzeige (7 Minuten lang).

INDIKATOR FÜR SIGNALEMPFANG

Das Wellensegment blinkt und gibt damit an, dass die Zeitsignale empfangen werden. Die Qualität des Signals kann in 3 Typen eingeteilt werden:

Kein Signal Schwaches Signal Ausgezeichnetes Signal

1. Das Gerät sicht jeder Tag automatisch um 2.00 Uhr (3:00 oder 4:00 Uhr ist ebenfalls verfügbar, falls das Signal um 2.00 Uhr nicht empfangen wurde), 8:00 Uhr, 14:00 Uhr und 20:00 nach dem Zeitsignal.
2. Stellen Sie das Gerät nicht in die Höhe von Störquellen, wie TV-Geräte, Computer, usw.
3. Vermeiden Sie es, das Gerät auf oder in die Nähe von Metalflächen zu stellen.

4. Es werden keine abgeschlossenen Bereiche, wie Flughäfen, Keller, Hochhäuser oder Fabriken, empfohlen.

5. Versuchen Sie nicht, den Empfang in beweglichen Objekten, wie Kraftfahrzeugen oder Zügen, zu starten.

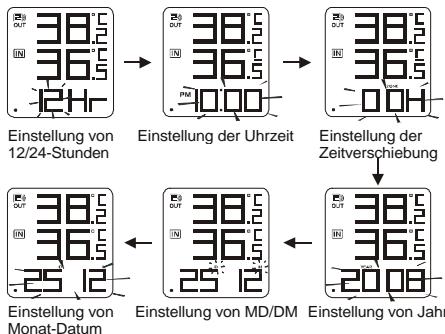

MANUELLE EINSTELLUNG VON UHRZEIT UND KALENDER

Wenn Sie sich außerhalb des Empfangsbereichs der Funksendeinheit befinden oder kein Empfang verfügbar ist, konnen Sie Uhrzeit und Kalender manuell einstehen. Sobald das Signal der Sendeeinheit wieder empfangen wird, synchronisiert sich die Uhr automatisch mit der genauen Uhrzeit und dem Kalender.

1. Drücken Sie einzel im normalen Uhrzeitmodus auf die Taste "SET CLOCK", um den Uhrinstellungen modus aufzurufen.
2. Drücken Sie die Taste “+/CHANNEL” oder “-MIN.MAX,” um die Einstellungen zuändern.
3. Drucken Sie zur Bestätigung auf "SET CLOCK". Die Reihenfolge der Einstellungen lautet: 12/24-Stundenformat, Uhrzeit, Zeitverschiebung +/-23 Stunden, Jahr, Tages-/Monatsformat, Datum.
4. Drücken Sie die Taste "SET CLOCK", um zu speichern und den Einstellungsmodus zu verlassen.

HINWEIS

1. Halten Sie während der Einstellungssphase die Taste "+"CHANNEL" oder "-MIN.MAX." gedrückt, um die Änderung der Einstellungen zu beschleunigen.
2. Durch die Einstellung der "Zeitverschiebung +/-23 Stunden" wird die genaue Uhrzeit eines anderen Gebiets angezeigt.

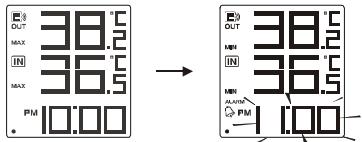

EINSTELLUNG DER ALARMZEIT

1. Drücken Sie einmal im normalen Uhrzeitmodus

auf die Taste "SET ALARM", um den Alarmeinstellungenmodus aufzurufen.

1. Drücken Sie die Taste +/-CHANNEL" oder "-MIN.MAX.", um Stunde/Minute einzustellen.
2. Drücken Sie die Taste "SET ALARM", um zu speichern und den Einstellungsmodus zu verlassen. "Q" gibt an, dass der Alarm aktiviert ist (ON).

Normaler Uhrzeitmodus
Alarmeinstellungsmodus

HINWEIS

1. Der Alarm wird automatisch eingeschaltet, wenn Sie die Alarmzeit einstellen.
2. Halten Sie während der Phase der Alarmeinstellung die Taste ^+ CHANNEL" oder "-MIN.MAX." gedrückt, um die Änderung der Einstellungen zu beschleunigen.

ALARMFUNKTION VERWENDEN

1. Stellen Sie die Alarmzeit wie im obigen Abschnitt ein.

2. Drücken Sieomal im normalen Uhrzeitmodus auf die Taste "ALARM ON/OFF", um die aktuelle Alarmzeit anzuzeigen.

3. Drücken Sie die Taste erneut, um den Alarm ein-/auszuschalten (ON/OFF).

ALARM STUMMSCHALTEN

1. Drücken Sie die Taste "SNOOZE/LIGHT", um den Alarm 8 Minuten lang stummzuschalten. Das Symbol "Q" beginn't blinken.
2. Drücken Sie eine beliebige Taste, um den Alarm auszuschalten und ihn nach 24 Stunden erneut zu aktivieren.
3. Wenn innerhalb von 120 Sekunden keine Taste gedrück wird, wird der Alarm ausgeschalteit und nach 24 Stunden erneut aktiviert.

DIE HINTERGRUNDBELEUCHTUNG VERWENDEN

Drücken Sie im normalen Betriebsmodus einmal auf die Taste "CHANNEL" oder "MIN./MAX.", um die Hintergrundbeleuchung 5 Sekunden lang zu aktivieren.

ZWISCHEN TEMPERATUREFORMATEN ^ C UND ^ F UMSCHALTEN

Verschieben Sie den Schalter "O C/0F", um zwischen Celsius und Fahrenheit zu wechseln.

DATENSÄTZE DER MIN. & MAX. TEMPERATUR ANZEIGEN

1. Drücken Sie einzel die MIN./MAX.-Taste, um sich die niedrigste Temperatur der letzten 24 Stunden anzeigen zu halten.
2. Drücken Sie ein weiteres Mal, um sich die höchste Temperatur der letzten 24 Stunden aneigen zu halten Die Hintergrundbeleuchung走得 jeweils an.
3. Drücken Sie die Taste erneut, um diesen Modus zu verlassen.

HINWEIS

Halten Sie die Taste 3 Sekunden lang gedrückt, um die DatenSATze der minimalen und maximalen Temperatur zu löschen.

Datensätze der MAX. Temperatur Datensätze der MIN. Temperatur

FROSTWARNUNG

Wenn die Sendeeinheit des Kanals 1 auf einen Wert zwischen 3^ und -2^ (37 F bis 28 F) abfällt, blinkt der LED-Indikator; er hört auf zu blinken, wenn sich die Temperaturwerte wieder außerhalb desses Bereichs befinden nden.

BATTERIEWECHSEL

Die Anzeige des Batterieladestatus "—"neben der Außentemperatur bedeutet, dass die Ladung der Batterien der Sendeeinheit zu gering ist; Sie sollen diese daher umgehend durch 2 neue Batterien des Typs AAA ersetzen.

Die Anzeige des Batterieladestatus "—" neben der Innentemperatur gibt an, dass Sie die Batterien der Basiseinheit durch 2 neue Batterien des Typs AAA erseten sollenn.

Batterieladestatus

HINWEIS

Achtung! Entsorgen Sie alte Geräte oder leere Batterien ausschließlich auf ökologisch unbedenkliche Weise.

PLATZIERUNG VON BASISEINHEIT UND SENDEEINHEIT

Befestigen Sie die Schraube in der gewünschten Wand und hangen Sie die Sendeinheit mit der Vertiefung auf der Rückseite des Geräts daran auf, oder stellen Sie sie einfach auf eine Tischplatte. Die Basisinheit konnen Sie direkt auf den Tisch stellen.

VORSICHTSMASSNAHMEM

Dieses Gerät wurde entworfen, um Ihn jahrelang Freude zu bereiten, wenn Sie es sorgfältig handhaben. Hier sind einige Vorsichtsmaßnahmen:

• Sie * dürfen die Belüftungsöffnungen nicht abdecken. Stellen Sie safer, dass in der Höhe beundliche Gegenstände, wie Zeitungen, Tischtücher, Vorhänge, usw., die Belüftungsöffnungen nicht versehentlich verdecken können.
• Setzen Sie das Gerät keiner extremen Gewalteinwirkung und keinen Stößen aus, und halten Sie es von übermäßigem Staub, Hitze oder Feuchtigkeit fern, da dies zu Funktionstörungen, einer kürzeren elektronischen Lebensdauer, beschädigten Batterien und verformten Einzelteilen führen kann.
• Wenn these Produkt auf Holzüchen mit bestimmen Oberüchenausführung wie Klarlack gestellt wird, kann die Oberüche beschädigt werden. Entsprechende Hinweise zu Gegenständen, die sichere auf Holzüchen gestellt werden konnen, entnehmer Sieitte der Puegeanleitung Ihrss Mobelherstellers. Oregon Scientiuc ist nicht haftbar für

Beschädigungen von Holzüächen, die durch die Berührung mit thisem Produkt verursacht werden.

• Tauchen Sie das Gerät niemals in Wasser. Falls Sie eine Flüssigkeit über das Gerät verschütt, trocken Sie es soit mit einem weichen, faserfreien Tuch.
• Reinigen Sie das Gerät keinesfalls mit scheuernden oder atzenden Mitteln. Diese können die Kunststoffe zerkratzen und die elektronische Schaltung zerstären.
• Machen Sie sich nicht an den internen Komponenten des Gerats zu schaffen. Dies kann zu einem Verlust der Garantie führen und eine unnottige Beschädigung des Gerats verursachen. Das Gerat enthalt keine durch den Benutzer wartbare Teile.
• Verwenden Sie nur neue Batterien, wie in der Bedierungsanleitung angegeben. Verwenden Sie keinesfalls neue und alte Batterien gemeinsam, daalte Batterien auslaufen konnen.
• Aufgrund der Druckbeschränkungen können sich die in dieser Anleitung dargestellen Abbildungen vom Original(CHI)

• Der Inhalt dieser Anleitungarf ohne Genehmigung des Herstellers nicht verwieftigt werden.

• Entsorgen Sie das Gerät nicht im allgemeinen Hausmull, sondern ausschließlich in den darauf vorgesehenen communalen Sammelstellen, die Sie bei ihrer Gemeinde erfragen können.

HINWEIS

Die technischen Daten für these Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

TECHNISCHE DATEN

TYP	BESCHREIBUNG
HAUPTEINHEIT
L x B x H	81 x 38 x 137 mm (3.19 x 1.5 x 5.39 in)
Gewicht	184g
Signaflurequency	433 MHz
Bereich für temperatur	-5°C to 50°C (23°F to 122°F)
Auflösung Temperatur	0.1°C (0.2°F)
Temperaturbereich für die Frostwarnung	3°C to -2°C (37°F to 28°F)
Strom	2 x AA 1.5V
EXTERNE EINHEIT (EW-99)
L x B x H	58 x 23 x 100 mm (2.28 x 0.9 x 3.94 in)
Gewicht	52g
Signafrequency	433 MHz
Kanäle	3
Funkreichweite	30 m (98 ft) unobstructed
Bereich für temperatur	-20°C to 60°C (-4°F to 140°F)
Strom	2 x AAA 1.5V

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website (www.oregon scientific.de) und erfolhen Sie mehr über unsere Oregon Scientific-Produkte wie zum Beispiel Wetterstationen, Projekte-Funkuhren, Produkte für Gesundheit und Fitness, Digitalk cameras, MP3-Player, DECT-/Konferenztelephone und elektronische Lemprodukte für Kinder. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unserer Kundendienst erreichen und Daten herunterladen können.

Wir hoffen, dass Sie alle wichtigen Informationen auf unserer Website finden. Für internationale

Anfrage besuchen SieitteineWebsite: www2.oregonscientific.com

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart Oregon Scientific, dass die Innund Außenthermometer (Modell EW92) mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EG übereinstimmt. Eine Kopie der Unterschiedenbenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

KONFORM IN FOLGENDEN LÄNDERN

Alle EG Staaten, die Schweiz CH und Norwegen N
