BEDIENUNGSANLEITUNG EW93 OREGON

Wetterstation mit Alarmuhr und Frostwarnung Modell: EW93

BEDIENUNGSCANLEITUNG

INHALT

Kurze Einführung 2
Ubersicht 2

Empfänger 2
LCD-Display 4
Sendeeinheit 4

Empfang Des Sensorsignals 5

Inbetriebnahme Der Temperaturstation ....5
Inbetriebnahme Der Sendeeinheit 5
Empfang Des Funkgesteuerten Zeitsignals 6
Indicator Für Signalempfang 6
Manuelle Einstellung Von Uhrzeit Und Kalender 7
Einstellung Der Alarmzeit 7
Alarmfunktion Verwenden 8
Alarm Stummschalten 8
Die Hintergrundbeleuchung Verwenden 8
Zwischen Temperaturformaten ^ C Und F Umschalten 8

Datensätze Der Min. & Max. Temperatur Anzeigen 9
Indicator Für Wettervorhersage 9
Frostwarning 9
Batteriewechsel 9
Platzierung Von Basiseinheit Und Sendeeinheit 10
Vorsichtsmassnahmen. 11
Technische Daten 12
Uber Oregon Scientific 12
Eg-Konformitätserklarung 13

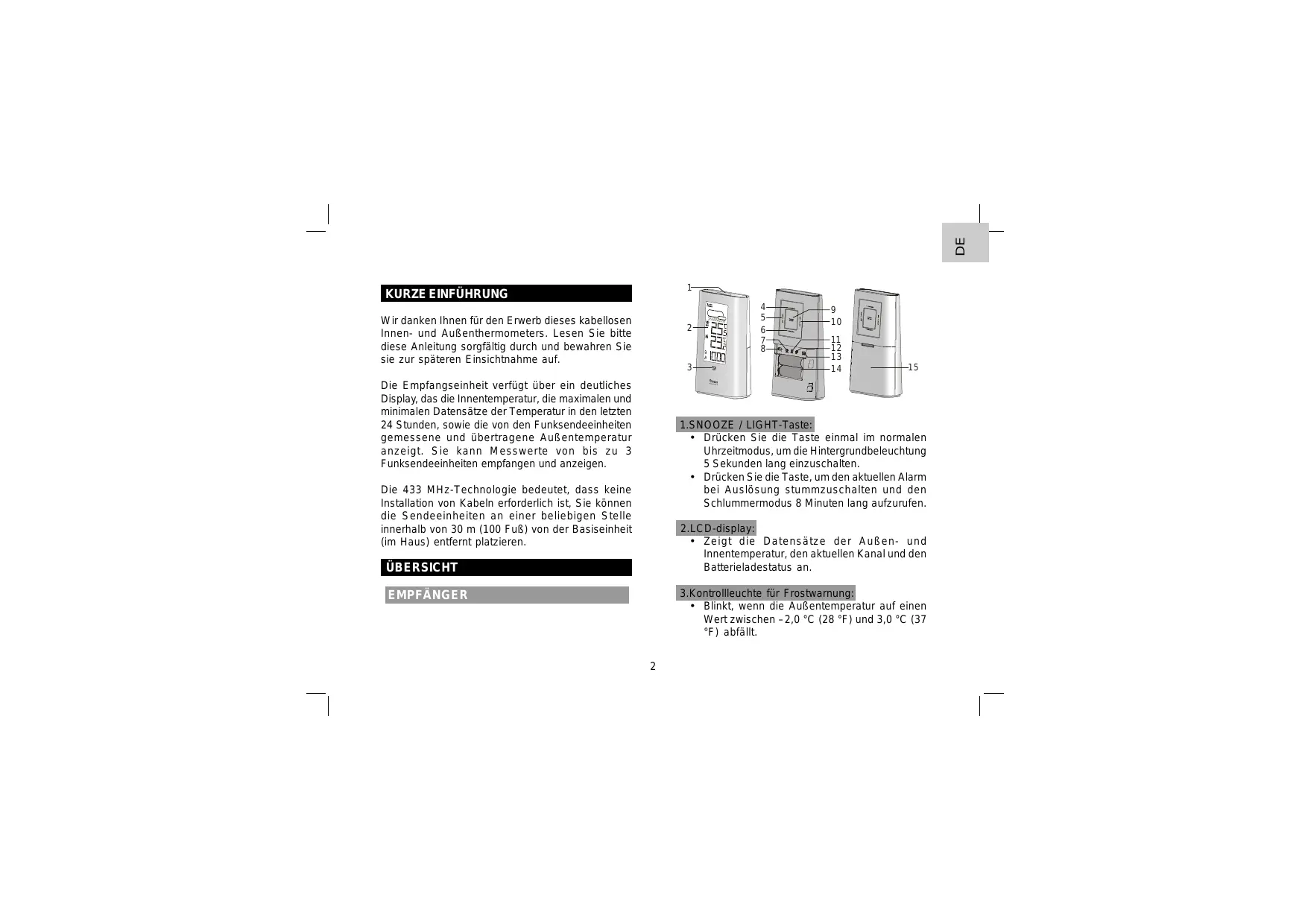

KURZE EINFUHRUNG

Wir danken Ihnen für den Erwerb theses kabellosen Innen- und Außerthermometers. Lesen Sieitte diese Anleitung sorgfältig durch und bewahren Sie zur späteren Einsichtnahme auf.

Die Empfangseinheit verfügt über ein deutliches Display, das die Innentemperatur, die maximalen und minimalen Datssätze der Temperatur in den letzten 24 Stunden, sowie die von den Funksendeinheiten gemessene und übertragene Außentemperatur anziegt. Sie kann Messwerte von bis zu 3 Funksendeinheiten empfangen und anziegen.

Die 433 MHz-Technologie bedeutet, dass keine Installation von Kabeln erforderlich ist, Sie können die Sendeeinheiten an einer beliebigen Stelle innerhalb von 30m (100 FuB ) von der Basisinheit (im Haus) entwickeltenplatzieren.

ÜBERSICHT

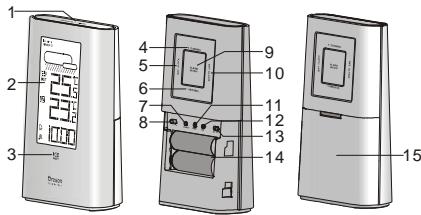

EMPFANGER

1.SNOOZE / LIGHT-Taste:

• Drücken Sie die Taste einzelmal im normalen Uhrzeitmodus, um die Hintergrundbeleuchtung 5 Sekunden lang einzuschalten.
• Drücken Sie die Taste, um den aktuellen Alarm bei Auslösung stummzuschalten und den Schlummermodus 8 Minuten lang aufzurufen.

2.LCD-display:

• Zeigt die DatenSATze der Außen- und Innentemperatur, den aktuellen Kanal und den Batterieladestatus an.

3.Kontrollleuche für Frostwarning:

• Blinkt, wenn die Außentemperatur auf einen Wert zwischen -2,0^ (28°F) und 3,0^ (37°F) abfällt.

4.+/CHANNEL-Taste:

• Drücken Sie die Taste einzelmal, um zwischen Kanal 1, 2 und 3 umzuschalten.
• Halten Sie die Taste 2 Sekunden lang gedrückt, um die Kanäle automatisch anzuzeigen. Taste erneut drücken, um den autom. Anzeigemodus zu verlassen.
• Drücken Sie die Taste im Uhreinstellungsmodus, um die Einstellungswerte zu erhöhen.

5. SET CLOCK-Taste:

• Drücken Sie die Taste einzel im normalen Uhrzeitmodus, um den normalen Uhreinstellungsmodus aufzurufen.
• Drücken Sie die Taste im normalen Uhreinstellungsmodus, um die Einstellungspunkte aufzurufen. Taste gedrück halten, um den Einstellungsmodus bei einer beliebigen Stelle zu verlassen.

6.-/MIN.MAX.-Taste:

• Drücken Sie die Taste, um die Datensätze der minimalen und maximalen Temperatur in den letzten 24 Stunden anzuzeigen.

• Halten Sie die Taste 3 Sekunden lang gedrück, um die Datensätze der minimalen und maximalen Temperatur zu loschen.

• Drücken Sie die Taste im Uhreinstellungsmodus, um die Einstellungswerte zu verringn.

7. SENSOR-Taste:

• Drücken Sie die Taste einzelmal, um nach einer Sendeeinheit zuuchen.
• Halten Sie die Taste während der Empfangsphase 3 Sekunden lang gedrück, um den Empfang zu beenden.

8. ^ C / F -Schiebeschalter:

• Verschieben Sie den Schalter, um zwischen Celsius und Fahrenheit zu wechseln.

9.ALARM ON/OFF-Taste:

• Drücken Sie die Taste einmal, um die Hintergrundbeleuchung einschalten und die Alarmzeit 5 Sekunden lang anzuzeigen.
• Drücken Sie die Taste erneut, um den Alarm ein-/auszuschalten.

10. SET ALARM-Taste:

• Drücken Sie einzelmal, um die Alarm Einstellungen zu ändern. Die Hintergrundbeleuchting besteht für 5 Sekunden an.
• Drücken Sie die Taste im Alarmeinstellungsmodus, um die Einstellungspunkte aufzurufen.

11. RESET-Taste:

• Drücken Sie diese Taste, um alle Werte auf die Standardeinstellungen zurückzusetzen.
• Bei einer Fehlfunktion müssen Sie das Gerät möglicherweise zurücksetzen.

12.RCC-Taste:

• Drücken Sie die Taste im normalen Uhrzeitmodus einmal, um das RC-Signal für den Empfangsstest zu empfangen.
• Halten Sie die Taste während des Empfangszeitraums für 8 Sekunden gedrück, um den Empfang zu unterbrechen.

13. UK/EU-Schiebeschalter:

Verschieben Sie den Schalter, um die Landesversion zwischen EU (Deutschland) und UK (England) zu wahlen.

14. BATTERIEFACH:

• Benötigt 2 Batterien des Typs AAA.

15. BATTERIEABDECKUNG

LCD-DISPLAY

1. Indikator für Wettervorhersage

2. Sensorsignal

3. Kanal

4. Batterieladestatus
5. Min. und Max. Temperatur
6. Uhrzeit
7. Indikator für Signalempfang
8. ^ C und F
9. Außentemperatur
10. Innentemperatur

SENDEEINHEIT

1. LED-Indicator:

• Blinkt, wenn die Funksendeinheit einen Messwert überträgt.

2.Halterung fur Wandmontage:

• Befestigt die Sendeeinheit an der Wand.

3. RESET-Taste:

• Drücken Sie die Taste, um die Sendeeinheit neu zu starten und alle Werte auf die Standardeinstellungen zurückzusetzen.

4. CHANNEL-Schiebeschalter:

• Reservieren Sie Kanal 1, 2 oder 3 für die Sendeeinheit.

5. BATTERIEFACH:

Benotigt 2 Batterien des Typs AAA.

6. BATTERIEABDECKUNG

EMPFANG DES SENSORSIGNALS

NBETRIEBNAHME DER TEMPERATURSTATION

1. Entfermen Sie die Batterieabdeckung und legen Sie 2 neue Batterien des Typs AAA entsprichend der Polaritätss Markierung in das Batteriefach ein.
2. Drücken Sie die Taste "RESET", um die Basiseinheit neu zu starten.
3. Verschieben Sie den Schalter ^ / ^ ^ , um zwischen ^ C und ^ F zu wahlen.
4. Bringen Sie die Batterieabdeckung wieder an.
5. Drücken Sie die Taste "CHANNEL", um den gewünschten Kanal auszuwahlen.

Die Basisinheit sicht nach Sendeinheit(en) (das Symbol blinkt)
Die	Sendeeinheit(en) kann/konnen nicht gefunden werden
Die	Sendeeinheit 1 wurde gefunden (das Symbol wird angezeigt, blinkt aber nicht)
und "..."(Bereich der Außentem- peratur)	Sendeeinheit(en) konnte(n) nicht gefunden werden, nachdem die Basisinheit 60 Minutes lang in Betrieb ist

HINWEIS

Wenn das Sensorsignal empfangen wurde, wird das Symbol “” auf dem LCD-Display angezeigt.

INBETRIEBNAHME DER SENDEEINHEIT

1. Entfernen Sie die Batterieabdeckung und verschiben Sie den Schalter "CHANNEL", um den Kanal mit dem Empfänger zu synchronisieren.
2. Legen Sie 2 neue Batterien des Typs AAA entspruchend der Polaritatsmarkierung in das Batteriefach ein.
3. Drücken Sie die Taste "RESET", um die Sendeinheit neu zu starten.
4. Bringen Sie die Batterieabdeckung wieder an.

Tipp: Die Übertragungsreichweite kann von verschiedene Faktoren abhängen. Sie müssen eventuell mehrere Standorte testen, um optimale Ergebnisse zu erzielen.

Handelsübliche Alkaline-Batterien enthalten betrachtliche Mengen Wasser. Daher können sie bei niedrigen Temperaturen von etwa -12^ (10°F) einfrierten. Die Temperaturgrenze von Lithium-Einwegbatterien ist weitaus niedriger und weist einen geschätzten Frostbereich von unter -30^ (-22°F) auf.

Die Übertragungsreichweite von Funksignalen kann von verschiedenen Faktoren, wie extrem niedrige Temperatures, beeinflusst werden. Extreme Kälte kann die effektive Übertragungsreichweite zwischen Sendeeinheit und Basisstation vorübergehend verringern. Sollten Funktionstörungen des Geräts aufgrund von niedrigen Temperatures auften, so wird das Gerät wieder ordnungsgemäß funktionieren, sobald sich die Temperaturwerte wieder innerhalb des normalen Berechs befinden (d.h. niedrige Temperatures können keine dauerhaften Schäden an Ihr Gemär verursachen).

EMPFANG DES FUNKGESTEUERTEN ZEITSIGNALS

Die Uhrzeit und der Kalender werden per Funk gesteuet. Die aktuelle Uhrzeit und der Kalender werden

automatisch mit einem Zeitsignal synchronisiert, das von Deutschland/England übertragen wird.

Wenn Sie das Gerät zum ersten Mal benutzen (nach dem einsetzen der Batterien oder betätigten der „Reset" Taste), startet die Uhr nach 5 Minuten mit dem Empfangen des Zeitsignals. Sie erkennen es am Blinken der Empfangsanzeige (7 Minuten lang).

INDIKATOR FÜR SIGNALEMPFANG

Das Wellensegment blinkt und gibt damit an, dass die Zeitsignale empfangen werden. Die Qualität des Signals kann in 3 Typen eingeteilt werden:

Kein Signal

Schwaches Signal

Ausgezeichnetes Signal

1. Das Gerät sicht jeder Tag automatisch um 2:00 Uhr (3:00 oder 4:00 Uhr ist ebenfalls verfügbar, falls das Signal um 2:00 Uhr nicht empfangen wurde), 8:00 Uhr, 14:00 Uhr und 20:00 nach dem Zeitsignal.
2. Stellen Sie das Gerät nicht in die Nähe von Störquellen, wie TV-Geräte, Computer, usw.
3. Vermeiden Sie es, das Gerät auf oder in die Nähe von Metalflächen zu stellen.

4. Es werden keine abgeschlossenen Bereiche, wie Flughäfen, Keller, Hochhäuser oder Fabriken, empfohlen.

5. Versuchen Sie nicht, den Empfang in beweglichen Objekten, wie Kraftfahrzeugen oder Zügen, zu starten.

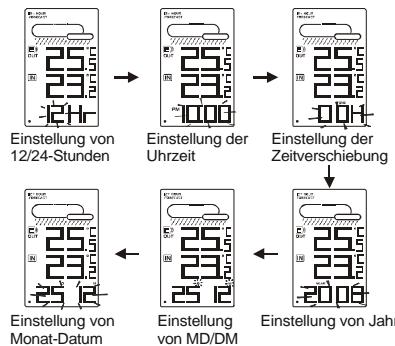

MANUELLE EINSTELLUNG VON UHRZEIT UND KALENDER

Wenn Sie sich außerhalb des Empfangsbereichs der Funksendeinheit befinden oder kein Empfang verfügbar ist, konnen Sie Uhrzeit und Kalender manuell einstehen. Sobald das Signal der Sendeeinheit wieder empfangen wird, synchronisiert sich die Uhr automatisch mit der genauen Uhrzeit und dem Kalender.

1. Drücken Sieomal im normalen Uhrzeitmodus auf die Taste "SET CLOCK", um den Uhrreinstellungenmodus aufzurufen.
2. Drücken Sie die Taste + / CHANNEL oder "-MIN.MAX.", um die Einstellungen zuändern.
3. Drucken Sie zur Bestätigung auf "SET CLOCK". Die Reihenfolge der Einstellungen lauter: 12/24-Stundenformat, Uhrzeit, Zeitverschiebung +/-23 Stunden, Jahr, Tages-/Monatsformat, Datum.
4. Drucken Sie die Taste "SET CLOCK", um zu speichern und den Einstellungsmodus zu verlassen.

HINWEIS

1. Halten Sie während der Einstellungspase die Taste "+"CHANNEL" oder "-MIN.MAX." gedrückt, um die Änderung der Einstellungen zu beschleunigen.
2. Durch die Einstellung der "Zeitverschiebung +/-23 Stunden" wird die genaue Uhrzeit eines anderen Gebiets angezeigt.

EINSTELLUNG DER ALARMZEIT

1. Drücken Sie einmal im normalen Uhrzeitmodus

auf die Taste "SET ALARM", um den Alarminstellungsmodus aufzurufen.

1. Drücken Sie die Taste “+/CHANNEL” oder “-MIN.MAX,” um Stunde/Minute einzustellen.
2. Drücken Sie die Taste "SET ALARM", um zu speichern und den Einstellungsmodus zu verlassen.

" " gib an, dass der Alarm aktiviert ist (ON).

Normaler Uhrzeitmodus

Alarminstellungsmodus

HINWEIS

1. Der Alarm wird automatisch eingescheltet, wenn Sie die Alarmzeit einstellen.
2. Halten Sie während der Phase der Alarmeinstellung die Taste ^+ / CHANNEL oder "-MIN.MAX." gedrückt, um die Änderung der Einstellungen zu beschleunigen.

ALARMFUNKTION VERWENDEN

1. Stellen Sie die Alarmzeit wie im obigen Abschnitt ein.

2. Drücken Sie einmal im normalen Uhrzeitmodus auf die Taste "ALARM ON/OFF", um die aktuelle Alarmzeit anzuzeigen.

3. Drücken Sie die Taste erneut, um den Alarm ein-/auszuschalten (ON/OFF).

ALARM STUMMSCHALTEN

1. Drücken Sie die Taste "SNOOZE/LIGHT", um den Alarm 8 Minuten lang stummzuschalten. Das Symbol "Q" beginn't blinken.
2. Drücken Sie eine beliebige Taste, um den Alarm auszuschalten und ihn nach 24 Stunden erneut zu aktivieren.
3. Wenn innerhalb von 120 Sekunden keine Taste gedrück wird, wird der Alarm ausgeschalten und nach 24 Stunden erneut aktiviert.

DIE HINTERGRUNDBELEUCHTUNG VERWENDEN

Drücken Sie im normalen Betriebsmodus einmal auf die Taste "CHANNEL" oder "MIN./MAX.", um die Hintergrundbeleuchtung 5 Sekunden lang zu aktivieren.

ZWISCHEN TEMPERATUREFORMATEN ^ C UND ^ F UMSCHALTEN

Verschieben Sie den Schalter "O C/O F", um zwischen Celsius und Fahrenheit zu wechseln.

DATENSÄTZE DER MIN. & MAX. TEMPERATUR ANZEIGEN

1. Drücken Sie einzel die "MIN./MAX." -Taste, um sich die niedrigste Temperatur der letzten 24 Stunden anziegen zu halten.
2. Drucken Sie ein weiteres Mal, um sich die höchste Temperatur der letzten 24 Stunden anzeigen zu halten Die Hintergrundbeleuchtung Goes jeweils an.
3. Drücken Sie die Taste erneut, um diesen Modus zu verlassen.

HINWEIS

Halten Sie die Taste 3 Sekunden lang gedrückt, um die DatenSATze der minimalen und maximalen Temperatur zu löschen.

Datensätze der MAX. Temperatur Datensätze der MIN. Temperatur

Datensätze der MIN. Temperatur

INDIKATOR FÜR WETTERVORHERSAGE

Er zeigt die Wettervorhersage der nachsten 12 Stunden innerhalb eines Radius von 30 - 50km (19-31 Meilen) anhand von entsprechenden Symbolen an.

FROSTWARNUNG

Wenn die Sendeeinheit des Kanals 1 auf einen Wert zwischen 3^ und -2^ (37 F bis 28 F) abfält, blinkt der LED-Indikator; er hört auf zu blinken, wenn sich die Temperaturwerte wieder außerhalb desses Bereichs beünden.

BATTERIEWECHSEL

Die Anzeige des Batterieladestatus " "neben der Außentemperatur bedeutet, dass die Ladung der

Batterien der Sendeeinheit zu gering ist; Sie sollenn diese daher umgehend durch 2 neue Batterien des Typs AAA ersetzen.

Die Anzeige des Batterieladestatus "—" neben der Innentemperatur gibt an, dass Sie die Batterien der Basiseinheit durch 2 neue Batterien des Typs AAA erseten sollenn.

Batterieladestatus

Vertiefung auf der Rückseite des Gerats daran auf, oder stellen Sie sie einfach auf eine Tischplatte.

Die Basisinheit können Sie direkt auf den Tisch stellen.

HINWEIS

Achtung! Entsorgen Sie alte Geräte oder leere Batterien ausschließlich auf ökologisch unbedenkliche Weise.

PLATZIERUNG VON BASISEINHEIT UND SENDEEINHEIT

Befestigen Sie die Schraube in der gewünschten Wand und hängen Sie die Sendeeinheit mit der

VORSICHTSMASSNAHMEN

Dieses Gerät wurde entworfen, um Ihn jahrelang Freude zu bereiten, wenn Sie es sorgfältig handhaben. Hier sind einige Vorsichtsmaßnahmen:

• Sie * dürfen die Belüftungsöffnungen nicht abdecken. Stellen Sie safer, dass in der Höhe befindliche Gegenstände, wie Zeitungen, Tischlicher, Vorhänge, usw., die Belüftungsöffnungen nicht versehentlich verdecken können.
• Setzen Sie das Gerät keiner extremen Gewalteinwirkung und keinen Stößen aus, und halten Sie es von übermöglichem Staub, Hitze oder Feuchtigkeit fern, da dies zu Funktionstörungen, einer kürzeren elektronischen Lebensdauer, beschädigten Batterien und verformten Einzelteilen führen kann.
• Wenn diese Produkte auf Holzflächen mit bestimmen Oberflächenausführung wie Klarlack gestellt wird, kann die Oberfläche beschädigt werden. Entsprechende Hinweise zu Gegenständen, die sichere auf Holzflächen gestellt werden können, entnehmer Sieitte der Pflegeanleitung Ihrss Mobelherstellers. Oregon Scientiuc ist nicht haftbar für

Beschädigungen von Holzflächen, die durch die Berührung mit diesen Produkt verursacht werden.

• Tauchen Sie das Gerät niemals in Wasser. Falls Sie eine Flüssigkeit über das Gerät verschüttten, trocken Sie es soit mit einem weichen, faserfreien Tuch.
• Reinigen Sie das Gerät keinesfalls mit scheuernden oder atzenden Mitteln. Diese konnen die Kunststoffteile zerkratzen und die elektronische Schaltung zerstären.
• Machen Sie sich nicht an den internen Komponenten des Gerats zu schaffen. Dies kann zu einem Verlust der Garantie führen und eine unnottige Beschädigung des Gerats verursachen. Das Gerat enthalt keine durch den Benutzer wartbare Teile.
• Verwenden Sie nur neue Batterien, wie in der Bedienungsanleitung angegeben. Verwenden Sie keinesfalls neue und alte Batterien gemeinsam, da alte Batterien auslaufen können.
• Aufgrund der Druckbeschränkungen konnen sich die in dieser Anleitung dargestellen Abbildungen vom Original(CHI)

• Der Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht verwieftigt werden.

• Entsorgen Sie das Gerät nicht im allgemeinen Hausmäß, sondern ausschließlich in den darauf vorgesehenen communalen Sammelstellen, die Sie bei ihrer Gemeinde erfragen können.

HINWEIS

Die technischen Daten für these Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

TECHNISCHE DATEN

TYP	BESCHREIBUNG
HAUPTEINHEIT
L x B x H	81 x 38 x 137 mm (3.19 x 1.5 x 5.39 in)
Gewicht	198g
Signalfrequency	433 MHz
Bereich für temperatur	-5°C to 50°C (23°F to 122°F)
Auflösung Temperatur	0.1°C (0.2°F)
Temperaturbereich für Frostwurmung	3°C to -2°C (37°F to 28°F)
Strom	2 x AA 1.5V

EXTERNE EINHEIT (EW-99)
L x B x H	58 x 23 x 100 mm (2.28 x 0.9 x 3.94 in)
Gewicht	52g
Signafrequency	433 MHz
Kanäle	3
Funkreichweite	30 m (98 ft) unobstructed
Bereich für temperatur	-20°C to 60°C (-4°F to 140°F)
Strom	2 x AAA 1.5V

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website (www.oregonscientific.de) und erfolhen Sie mehr über unsere Oregon Scientific-Produkte wie zum Beispiel Wetterstationen, Projekte-Funkuhren, Produkte für Gesundheit und Fitness, Digitalk cameras, MP3-Player, DECT-/Konferenztelefone und elektronische Lernprodukte für Kinder. Auf der Website finden Sie auch Informationen, wie Sie im Bedarfsfall unserer Kundendienst erreichen und Daten herunterlagen können.

Wir hoffen, dass Sie alle wichtigen Informationen auf unserer Website finden. Für internationale

Anfrage besuchen SieitteineWebsite: www2.oregonscientific.com

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart Oregon Scientific, dass die Innund Außenthermometer (Modell EW93) mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EG übereinstimmt. Eine Kopie der unterscribenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

C E

RoHS COMPLIANT

KONFORM IN FOLGENDEN LÄNDERN

Alle EG Staaten, die Schweiz CH und Norwegen N
