EW93 - Weerstation OREGON - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING EW93 OREGON

Draadloze Binnen- en Buitenthalermometer met wekker en Vorstwaarschuwing

Model: EW93

HANDLEIDING

INHOU

Korte Introductie 2

Overzicht 2

Ontvanger 2

LCD-Schemm 4

Sensor 4

Ontvangst Van Sensorsignal 4

Bediening Van Het Temperatuurstation 4

De Sensor Bedienen 5

Ontvangst Van Het Radiogestuurde Tijdsignalaal 6

Ontvangstindicator Signaal 6

Alarmtijd Instellen 7

Alarmfunctie Gebruiken 7

Om Het Alarm Uit Te Zetten 8

De Schermverlichting Gebruiken 8

Schakelen Tussen Temperatuurenheden

^ En ^ 8

De Min. & Max. Temperatuurgegevens Bekijken 8

Weersverwachtingsindicator 8

Vorstwaarschuwing 9

Batterijen Vervangen 9

Plaatsing Van Het Basisstation En De Sensor 9

Waarschuwingen 10

Specifications 11

Over Oregon Scientific 11

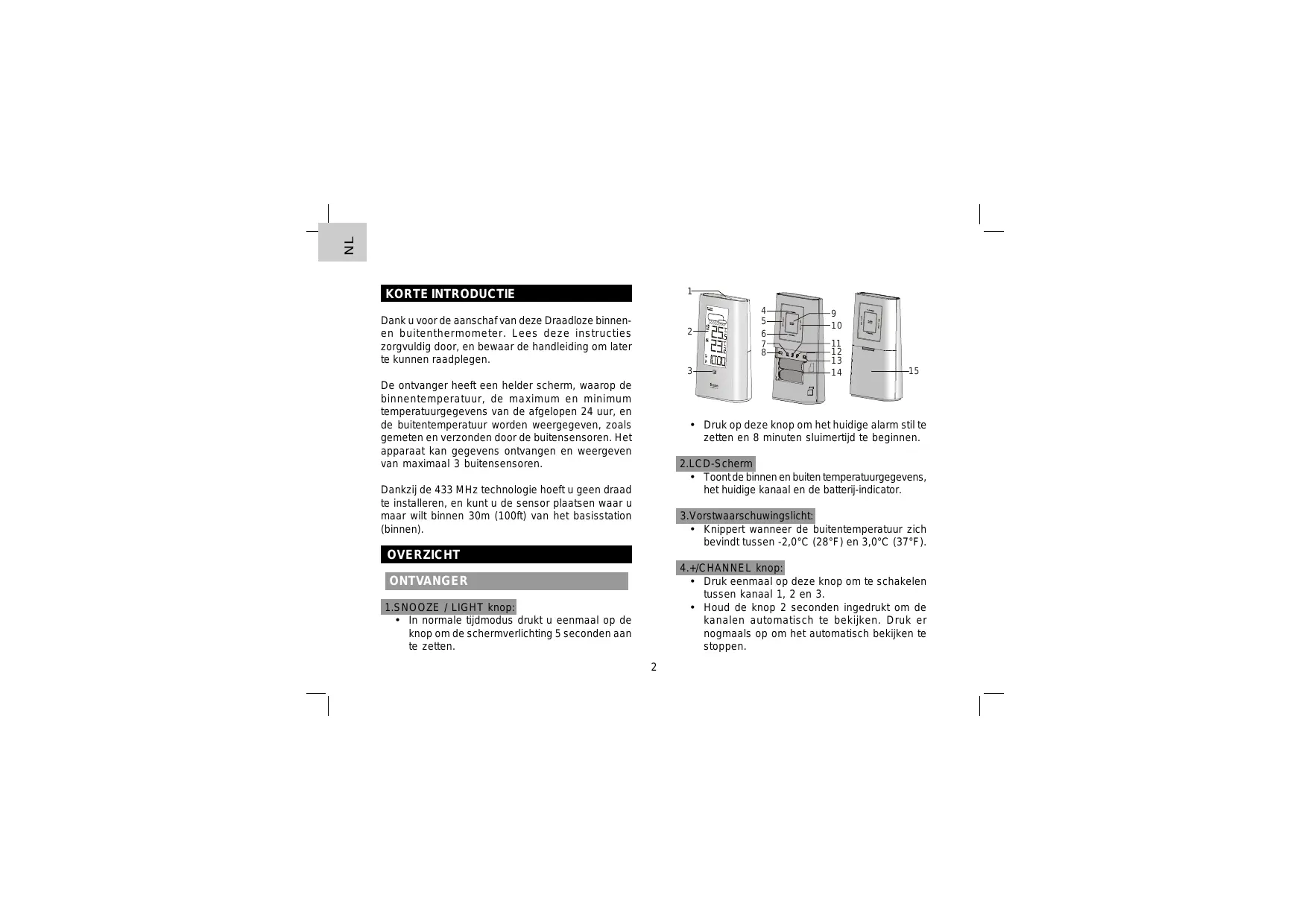

Dank u voor de aanschaf van deze Draadloze binnenen buitenthermometer. Lees deze instructies zorgvuldig door, en bewaar de handleiding om later te konnen raadplegen.

De ontvanger heeft een holder scherm, waarop de binnentemperatuur, de maximum en minimum temperatuurgegevens van de afgelopen 24 uur, en de buitentemperatuur worden weergegeven, Zoals gemeten en verzonden door de buitensensoren. Het apparaat kan gevevens ontvangen en weergeven van maximaal 3 buitensensoren.

Dankzij de 433 MHz technologie hoeft u geen draad te installereren, en kunt u de sensor plaatsen waar u maar wilt binnen 30m (100ft) van het basisstation (binnen).

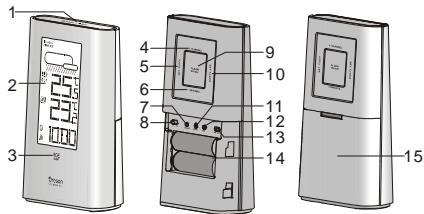

OVERZICT

ONTVANGER

1.SNOOZE / LIGHT knop:

• In normaleijdmodus drukt u eenmaal op de knop om de schermverlichting 5 seconden aan te zetten.

• Druk op deze knop om het huidige alarm stil te zieten en 8这段时间 sluimertijd te beginnen.

2.LCD-Schem

Toont de binnen en buiten temperatuurgegevens, het huidige kanaal en de batterij-indicator.

3.Vorstwaarschuwingslicht:

Knippert wanner de buitentemperatuur zich bevindt:tussen-2,0°C (28°F) en 3,0°C (37°F).

4.+/CHANNEL knop:

• Druk eenmaal op deze knop om te schakelen:tussen kanaal 1,2 en 3.

• Houd de knop 2 seconden ingedrukt om de kanalen automatisch te bekijken. Druk er nogmaals op om het automatisch bekijken te stoppen.

• In deijdinstellingsmodus drukt u hierop om een instellingswaarde te verhogen.

5. SET CLOCK knop:

• In normale tijdmodus drukt u eenmaal op deze knop om de normale tijdinstellingsmodus te openen.
• In de normaleijdinstellungenmodes drukt u hierop om maar de volgende instelling te gaan. Houd ingedrukt om de instellingsmodus vanuit elke stap te verlaten.

6.-/MIN.MAX.knop:

• Druk op deze knop om de minimum en maximum temperatuurgegevens van de afgelopen 24 uur te tonen.
  Houd 3 seconden ingedrukt om de gevevens van minimum en maximumtemperatuur te wissen.
• In deijdinstellingsmodes drukt u hierop om een instellingswaarde te verlagen.

7. SENSOR knop:

• Druk eenmaal in om een sensor te zoeken.
• Houdijdens ontvangen 3 seconden ingedrukt om ontvangen te stoppen.

8. ^ C / ^ F schakelaar:

Schakel hiermee:tussen Celsius en Fahrenheit.

• Druk eenmaal op deze knop om de schermverlichting aan te zetten, en de alarmtijd 5 seconden waar te geben.
• Druk nogmaals op de knop om het alarm aan/uit te zetten.

10. SET ALARM knop:

• Druk eenmaal op deze knop om de schermverlichting 5 seconden aan te zetten, en tegelijkkertijd de alarinstellingsmodus te openen.
• In de alarminstellingsmodes drukt u hierop om\ maar de volgende instelling te gaan.

11. RESET Knop:

• Druk om alle instellingen terug te zetten op de standaardwaarde.
  In het geval zich een fout voordoet,要去 u het apparaat wellicht resetten.

12.RCC knop:

• In normaleijdmodus drukt u eenmaal op de knop voor het ontvangen van het RC-testsignaal.
• Houdijdens ontvangen 8 seconden ingedrukt om ontvangen te stoppen.

13.UK/EU schakelaar:

Schuif whereas het gewenste land, EU (Duitsland) en UK (Engeland).

1. BATTERIJVAK:

2. Plaats hier 2 AAA batterijen.

3. BATTERIJKLEP

LCD-SCHERM

1. Weersverwachtingsindicator
2. Sensorsignal
3. Kanaal
4. Batterij-indicator
5. Min en Max temperatuur
6. Tijd
7. Ontvangstindicator Signa
8. ^ C en ^
9. Buitentemperatuar
10. Binnentemperatuur

SENSOR

1. Indicator LED:
2. Knippert wonneer de sensor metingen verzend.
3. Muurbevestigingssteun:
4. Om de sensor aan de muur te bevestigen.

1. RESET Knop:

2. Druk hierop om de sensor opnieuw te starten, en alle instelingen terug te zetten op de standaardwaarde.

3. KANAAL schakelaar:

4. Wijs kanaal 1, 2 of 3 toe aan de sensor.

5. BATTERIJVAK:

6. Plaats hier 2 AAA batterijen.

7. BATTERIJKLEP

ONTVANGST VAN SENSORSIGNAAL

BEDIENING VAN HET TEMPERATUURSTATION

1. Verwijder de batterijieklep, enplaats twee(AP)

AAA formaat batterijen volgens de in het batterijvak aangegeven polariteit.

1. Druk op "RESET" om het basisstation opnieuw op te starten.
2. Schuif de ^ / ^^ schakelaar om te kiezen tessen ^ C en ^ F
3. Sluit het klepje van het batterijyvak.
4. Druk op de "CHANNEL" toets om het gewenste kanaal te kiezen.

→	Het apparaat zoekt de sensor(en) (het pictogram knippert)
	De sensor(en) zijn nicht gezonden
	Sensor 1 is gezonden (het pictogram worden weergegeven, haar knippert Niet)
en “-”(Buitentem-peratuurvak)	De sensor(en) kon/konden nicht gevonden worden nadat het apparaat 60 minutes gezocht heeft

Wanneer een sensorsignaal is ontvangen, wordt het pictogram " 忍 " weergegeven op het scherm.

DE SENSOR BEDIEN

1. Verwijder het batterijklepje, en gebruik de

"CHANNEL" knop om het kanaal overeen te stemmen met de ontvanger.

1. Plaats 2ijke AAA formaat batterijen volgens de in het batterijvak aangegeven polariteit.
2. Druk op "RESET" om de sensor opnieuw op te starten.
3. Sluit het klepje van het batterijvak.

Tip: het zendbereik kan varieren, afhankelijk van allerlei factoren. U kunt het best verschillende plekkenuitproberen om de Beste voor uw sensor te vinden. Gewone alkalinebatterijen bevatten een behoortlijke hoeveelheid water. Hierdoor zullen ze bevriezen bijlage temperaturen van onder de -12^ (10^) .Niet oplaadbare Lithium batterijen bevriezen bij een veel lagere temperatuur van onder de -30^ (-22^)

Het bereik van draadloze apparatuur kan worden beinvloed door een aantal factoren, zoals extreem lage temperaten. Extreme kou kanijdelijk zorgen voor een verminder efectief bereikussen de sensor en het basisstation. Als het apparaat nietermeer functioneert door lage temperaten, zal een stijging van de temperatuur tot binnen de normale gracen dit probleem verhelpen (het apparaat za geen blijvende schade oplopen door de lagere temperatuur).

ONTVANGST VAN HET RADIOGESTUURDE TIJDSIGNAAL

De tijd en datum+zijn radiogestuurd. De huidigeijd en datum worden automatisch gesynchroniseerd met het tijsignaal dat verzonden worden vanuit Duitsland/ England.

B ij het eerste gebruik (nadat u de batterijen heeft geplaatst, of op de "RESET" knop hebelt gedrukt), en na 5 minuten begint de klok het tijdsignal te ontvangen. De signaalontvangstindicator zal gedurende 7 minutes knipperen.

ONTVANGSTINDICATOR SIGNALAAL

Het knipperende golfsegment betekent dat het tijdsignaal ontvangen worden. De signalsterkte worden

verdeeld in 3 types:

Geen Signaal

Zwak signaal

Uitstekend signaal

NB

1. Het apparaat gaat elke dag automatisch opzoek waar het tijsdsignaal om 2:00 (en om 3:00 of 4:00 als het signalaal Niet gezonden worden om 2:00), 8:00, 14:00 en 20:00.

2. Plaats het apparaat altijd uit de buurt van interferentiebronnen als uw tv, computer, etc.

3. Plaats het apparaat Niet op of naast metalen voorwerpen.

4. Het is Niet raadzaam het apparaat te gebruiken in gesloten omgevingen als vliegveld, kelder, flatgebouw, of fabriek.
5. Begin signaalontvangst nicht in bewegende voertuigen.

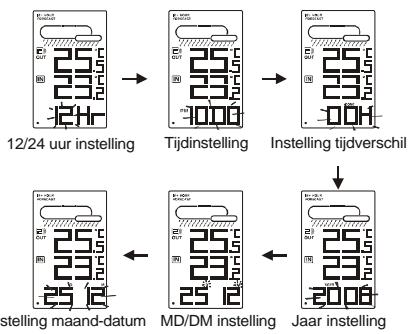

KLOKEN DATUM HANDMATIG INSTELLEN

Als u buiten bereik bent van het radiogestuurde signaled, of als de ontvangst Niet goed is, kutu u de或多en datum handmatig instellen. Zodra u weer binnen bereik bent van het signalaal, wordenijd en datum automatisch gesynchroniseerd.

1. In normaleijdmodus drukt u eenmaal op de "SET CLOCK" knop om deijdinstellingsmodus te openen.
2. Druk op "+"CHANNEL" of "-MIN.MAX." om de instelling te wijzigen.
3. Druk op "SET CLOCK" om te bevestigen. De volgorde van instillingen is: 12/24aar formaat,tijd, + / - 23 uur tijdverschil, waar,dag/maand formaat,datum.
4. Druk op "SET CLOCK" om op te sloan en de instellingsmodus te verlaten.

NB

1. Tijdens het instellen houdt u “/CHANNEL" of “-/MIN.MAX." ingedrukt om de instelleningen sneller te wijzigen.
2. Door middel van de + / - 23 uur tijdsverschil instelling, worden de precieze vrijd van een ander gebied weergegeven.

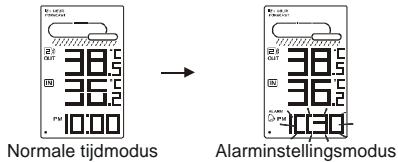

ALARMIJD INSTELLLEN

1. In normale tijdmodus drukt u eenmaal op de "SET ALARM" knop om de alarminstellingsmodus te openen.

2. Druk op "+"CHANNEL" of "-MIN.MAX." om de uren/minutes in te stellen.

3. Druk op "SET ALARM" om op te slaan en de instellingsmodus te verlaten. " " geegt aan dat het alarm AAN is.

NB

1. Het alarm worden automatisch aangezet wanner u de alarmtijd instelt.
2. Tijdens het instellen van het alarm houdt u +/-CHANNEL"of-/MIN.MAX." ingedrukt om de instellingen sneller te wijzigen.

ALARMFUNCTIE GEBRUIKEN

1. Stel de alarmtijd in zoals weergegeven in de sectie hierboven.

2. In normale tijdmodus drukt u eenmaal op de "ALARM ON/OFF" knop om de huidige alarmtijd waar te Geven.

3. Druk nogmaals op de knop om het alarm AAN/ UIT te zetten.

OM HET ALARM UIT TE ZETTEN

1. Druk op "SNOOZE/LIGHT" om het alarm 8 minutes uit te zetten. "Z" zal nu knipperen.
2. Druk op een willekeurige knop om het alarm helemaal uit te zetten, waarna het pas na 24 uur weeer za afgaan.
3. Als)binnen 120 seconden geen toets worden ingedrukt, za het alarm uitgaan en pas wee geactiveerd worden na 24 yrs.

DE SCHERMVERLIGHTING GEBRUIKEN

In normale modus drukt u eenmaal op de "CHANNEL" of "MIN./MAX." knop od schermverlichting 5 seconden aan te zetten.

SCHAKELENTUSSEN TEMPERATUUREENHEDEN ^ C EN°F

Schuif de "C/OF" schakelaar om te kiezen:tussen Celsius en Fahrenheit.

DE MIN. & MAX. TEMPERATUURGEGEVENS BEKIJKEN

1. In normale modus drukt u tweemaal op de "MIN./MAX." knop om de minimum binnen- en buitentemperatuurgegevens van de afgelopen 24 uur te bekijken.
2. Druk tweeemaal om de maximumtemperatuurgegevens te tonen.
3. Druk nogmaals om te sluiten.

MAX. Temperatuurgegevens

MIN. Temperatuurgegevens

NB

Houd 3 seconden ingedrukt om de gegevens van minimum en maximumtemperatuur te wissen.

WEERSVERWACHTINGSINDICATOR

Dit product geeft een weersverwachting voor de volgende 12 uur in een straal van 30 - 50km (19-31 milieu) met verzillende pictogrammen.

Zonnig

Bewolkt

Licht bewolkt

Regenachtig

VORSTWAARSCHUWING

Als de sensor op kanaal 1ussen de 3^ tot -2^ (37^ to 28^) ), komt, zal de indicator-LED gaan knipperen, en hij zar al weer stoppen wanner de temperatuur又被 buiten deze zone gaat.

BATTERIJEN VERVANGEN

Als naast de buitentemperatuur het batterijindicatorpictogram " ③" wordt weergegeven, betekent dit dat de batterijen van de sensor leeg raken, en dat u onmiddelijk 2ulative AAA batterijen moetplaatsen.

Als naast de binnentemperatuur het batterijindicatorpictogram "C" wordt weergeveen, betekent dit dat u 2ulative AAA batterijen in het basisstation moetplaaten.

Batterji-indicator

NB

Let op! Lege batterijen要去 op een ecologische en veilige manier verwerkt worden, dusgooi ze Niet

bij het huisvuil.

PLAATSING VAN HET BASISSTATION EN DE SENSOR

Hang de sensor met de waaroor bedoeilde inkeping aan een schroef aan de muur, ofplaats hem simpelweg op uw bureau.

U kunt het basisstation bijvoorbeeld op een tafel plaatsen.

WAARSCHUWINGEN

Dit product is ontworpen om u vele jaren plezier te goven, mits goed behandeld. Hier volgen een aantal onderhoudstips:

• Dek de ventilatiegaten nooit af. Let op dat in de buurt ligende objcten, zoals kranten, tafelkleed, gordijnen enz. Niet per ongeluk de ventilatiegaten konnen afdekken.
• Stel het apparaat Niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid. Dit kan leiden tot fouten, verkorting van de levensduur, schade aan de batterijen en verrormde onderdelen.

• Als u dit product op een houten oppervlak staat met bepaalde afwerking zoals blanke lak, kan deze afwerking beschadigen. Raadpleeg de zorgvoorschriften van uw meubel voor aanwijzingen over welk soort voorwerpen veilig op het houten oppervlak geplaatst kunnen worden. Oregon Scientiuc is nicht verantwoordelijk voor enigerlei schade aan houten oppervlakken door contact met dit product.
  Dompel het product nooit onder in water. Als u water over het apparaat morst, droog het dan onmiddelijk af met een zachtte stofvrijde doeck.

• Reinig het apparaat Niet met krassende of bijtende materialen. Dit kan de plastic onderdelen en de elektronische circuits van het apparaat beschadigen.

• Laat de interne componenten met rust. Doet u dit Niet dan za de garantie verrallen en kan onnodige schade ontstaan. Het apparaat bevat geen door de gebruiker te repareren onderdelen.
• Gebruik alleen neuebatterijen zoals aangegeven in deze handleiding. Gebruik nooit oude en neuebatterijen door elkaar, want oude batterijen konnen dan lekken.
• Wegens drukbeperkingen kan het in deze handleiding weergegeven scherm afwijken van het daadwerkelijke scherm.
• De in houd van deze handleiding mag Niet worden vermenigvuldigd zonder toestemming van de fabrikant.
• Gooi dit product Niet weg bij het huishoudelijk afval, maar lever het in bij een KCA depot.

NB

De technische speciétés van dit product en de inhoud van de handleiding zichn zonder voorafaande waarschuwing aan veranderingen onderhevig.

SPECIFICATIONS

TYPE	BESCHRIJVING
HET WEERSTATION
L x B x H	81 x 38 x 137 mm (3.19 x 1.5 x 5.39 in)
Gewicht	198g
Signaalfrequency	433 MHz
Binnentemperatuur-bereik	-5°C to 50°C (23°F to 122°F)
Temperatuurresolutie	0.1°C (0.2°F)
Temperatuurbereik ipsalarm	3°C to -2°C (37°F to 28°F)
Stroom	2 x AA 1.5V
SENSOR (EW-99)
L x B x H	58 x 23 x 100 mm (2.28 x 0.9 x 3.94 in)
Gewicht	52g
Signaalfrequency	433 MHz
Kanalen	3
Zendbereik	30 m (98 ft) unobstructed
Binnentemperatuur-bereik	-20°C to 60°C (-4°F to 140°F)
Stroom	2 x AAA 1.5V

OVER OREGON SCIENTIFIC

Bezook onze website (www.oregonscientiuc.com) ommeer te weten over uwieve product en andere Oregon Scientiuc producten zoals digitale fototoestellen, gezondheids- en utnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over once klantendienst, voor het geval u ons wenst te contacteren.

EU CONFORMITEITS VERKLARING

Bij deze verklaart Oregon Scientific dat deze Draadloze Binnen- en Buitenthermometer met werkker en Vorstwaarschuwing (Model EW93) voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoeik beschikbaar via unsere Oregon Scientific klanten service.

C

RoHS

COMPLIANT

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EEG-landen, Zitserland

en Noorwegen
