EW93 - Station Météo OREGON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Station météo
Fonction principale	Affichage météo et horloge radio-pilotée
Alarme	Alarme avec fonction snooze
Alerte gel	Oui
Affichage de la température	Oui, intérieure et extérieure
Affichage de l'humidité	Oui, intérieure et extérieure
Transmission sans fil	Oui, capteur extérieur radio
Type d'écran	Écran LCD
Alimentation	Piles
Dimensions	Non précisé
Poids	Non précisé
Langues disponibles	Multilingue
Fonction horloge	Horloge radio-pilotée
Indicateur de tendance météo	Oui
Garantie	Non précisé

FOIRE AUX QUESTIONS - EW93 OREGON

Comment régler la tension de la chaîne sur l'OREGON EW93 ?

Pour régler la tension de la chaîne, utilisez la clé fournie pour desserrer légèrement le boulon de tension, puis ajustez la chaîne jusqu'à ce qu'elle soit bien tendue sans être trop serrée. Resserrer ensuite le boulon.

Quelle huile dois-je utiliser pour la lubrification de la chaîne ?

Utilisez une huile de chaîne spécialement formulée pour les tronçonneuses afin d'assurer une lubrification optimale et prolonger la durée de vie de la chaîne.

Que faire si la chaîne se bloque pendant l'utilisation ?

Si la chaîne se bloque, éteignez immédiatement l'appareil, débranchez-le et vérifiez s'il y a des débris ou des obstructions dans la chaîne. Nettoyez les zones concernées avant de redémarrer.

Comment nettoyer le filtre à air de l'OREGON EW93 ?

Pour nettoyer le filtre à air, retirez-le du boîtier, tapotez-le doucement pour enlever la poussière, puis lavez-le avec de l'eau et un détergent doux. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant de l'OREGON EW93 a une capacité de 0,45 litre.

Comment savoir quand il est temps de remplacer la chaîne ?

Il est temps de remplacer la chaîne si elle est usée, si les dents sont émoussées ou si vous remarquez une déformation. Une chaîne endommagée peut affecter la sécurité et la performance de l'appareil.

Quel type de protection dois-je utiliser lors de l'utilisation de l'OREGON EW93 ?

Il est recommandé de porter des lunettes de protection, des gants et des vêtements résistants pour éviter les blessures lors de l'utilisation de l'OREGON EW93.

Que faire si l'appareil ne démarre pas ?

Vérifiez que le réservoir de carburant est plein, que la bougie d'allumage est propre et en bon état, et assurez-vous que le bouton de sécurité est désactivé. Si le problème persiste, consultez le manuel d'utilisation.

MODE D'EMPLOI EW93 OREGON

TABLE des matières

Vue d'ensemble 2

Récepteur 2

Ecran LCD 4

Sonde 4

Réception du signal de la sonde 5

Fonctionnement de l'unité principale 5

Fonctionnement de la sonde 5

Réception du signal de l'heure radio-pilotée 6

Indicateur de Réception du Signal 6

Réglage Manuel De L'Heure Et Du Calendrier 6

Réglement de l’heure de l’alarme 7

Utilisation de la fonction alarme.8

Couper le son de l'alarme 8

Utilisation de la fonction retro-éclairage 8

Alterner entre les indices de température °C & F 8

Afficher Les relevés De Température Mini. Et

Maxi. 8

Indicateur De Prévions Météorologiques.....9

Avertisseur de gel 9

Remplacement des Fils 9

Positionner l'appareil principal et la sonde 9

Precautions 10

Caractéristiques 11

Déclaration De Conformité 12

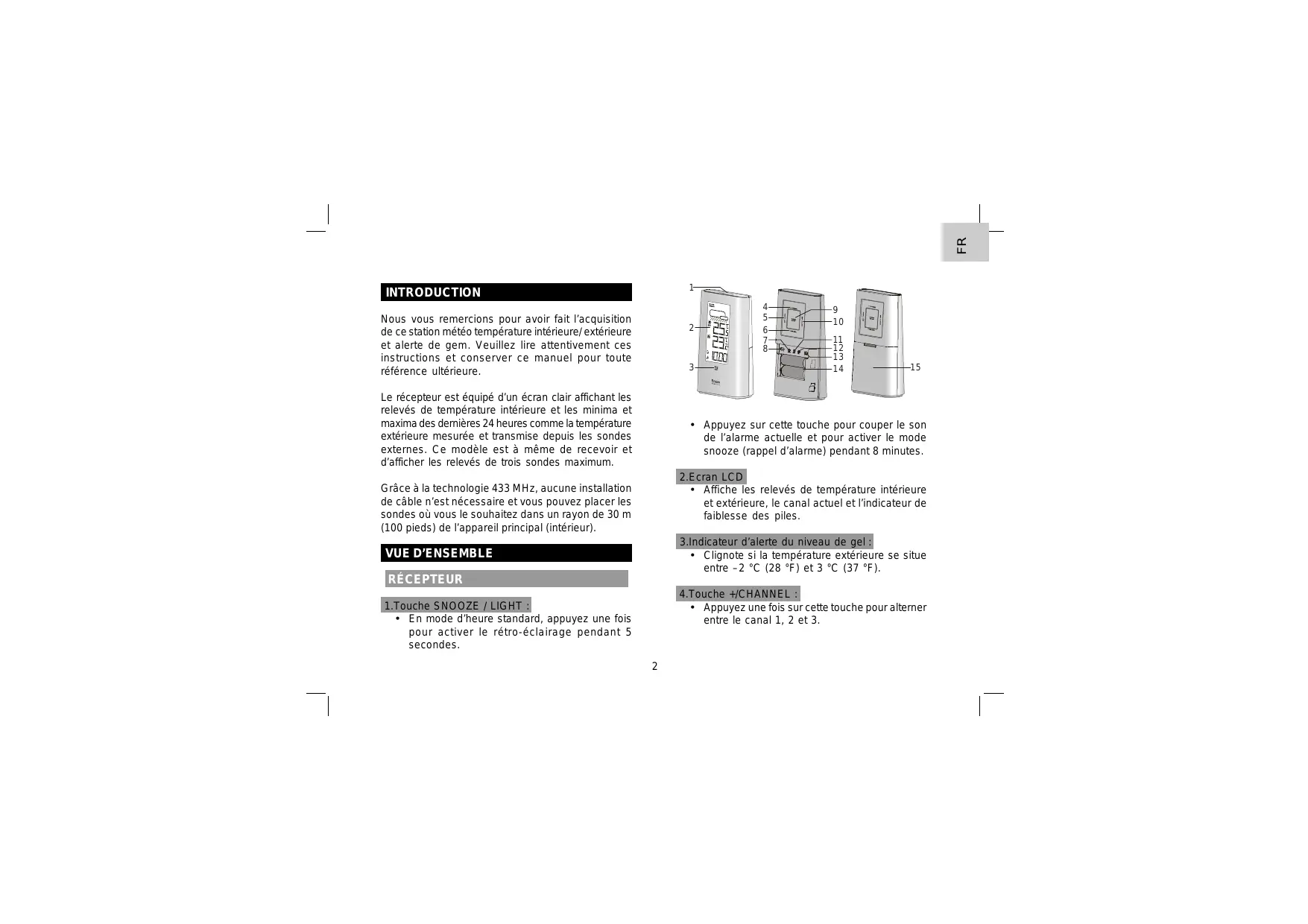

Nous vous remercions pour avoir fait l'acquisition de ce station météo température intérieure/extérieure et alerte de grêle. Veuillez lire attentivement ces instructions et conserver ce manuel pour toute référence ultérieure.

Le récepteur est équipé d'un écran clair affichant les relevés de température intérieure et les minima et maxima des dernières 24 heures comme la température extérieure mesurée et transmise depuis les sondes externes. Ce modèle est à même de recevoir et d'afficher les relevés de trois sondes maximum.

Grâce à la technologie 433 MHz, aucune installation de câble n'est nécessaire et vous pouvez placer les sondes où vous le souhaitez dans un rayon de 30 m (100 pieds) de l'appareil principal (intérieur).

1. Touche SNOOZE / LIGHT :

• En mode d'heure standard, appuyez une fois pour activer le rétro-éclairage pendant 5 secondes.

• Appuyez sur cette touche pour couper le son de l'alarme actuelle et pour activer le mode snooze (rappel d'alarme) pendant 8 minutes.

2. Écran LCD

• Affiche les relevés de température intérieure et extérieure, le canal actuel et l'indicateur de faiblesse des piles.

3. Indicateur d'alerte du niveau de gel :

• Clignote si la température extérieure se situe entre -2°C (28°F) et 3°C (37°F).

4. Touche + channel:

• Appuyez une fois sur cette touche pour alterner entre le canal 1, 2 et 3.
• Appuyez et maintenez-la pendant 2 secondes pour afficher automatiquement les canaux. Appuyez une nouvelle fois sur cette touche pour quitter le mode d'affichage automatique.
• En mode de réglage de l'heure, appuyez sur cette touche pour augmenter les valeurs.

5. Touche SET CLOCK :

• En mode d'heure standard, appuyez une fois sur cette touche pour entrer dans le mode de réglage de l'heure standard.
• En mode de réglage de l'heure standard, appuyez sur cette touche pour entrer dans les éléments de réglage. Appuyez et maintenez-la pour sortir du mode réglage dans toutes les situations.

6. Touche-/min. MAX.:

• Appuyez sur cette touche pour afficher les relevés de températures minimum et maximum des dernières 24 heures.
• Appuyez et maintenez-la pendant 3 secondes pour supprimer les relevés.
• En mode de réglage de l'heure, appuyez sur cette touche pour diminuer les valeurs.

7. Touche SENSOR :

• Appuyez une fois pour effectuer une recherche de sonde.
• Pendant la période de réception, appuyez et maintenez cette touche pendant 3 secondes pour arrêter la réception.

8. Encoche °c / °f :

• Faites glisser l'encoche pour alterner entre les Celsius et Fahrenheit.

9. Touche ALARM on/off :

• Appuyez une fois sur cette touche pour activer le rétro-éclairage et afficher l'heure de l'alarme pendant 5 secondes.
• Appuyez une nouvelle fois pour désactiver/activer l'alarme.

10. Touche SET ALARM :

• Appuyez une fois pour activer le rétroéclairage pendant 5 secondes et en même temps entre dans le mode de réglage de l'alarme.
• En mode de réglage de l'heure de l'alarme, appuyez sur cette touche pour entrer dans les éléments de réglage.

11. Touche RESET :

• Appuyez pour rétablir tous les réglages à leurs valeurs par défaut.
• Il se peut que vous deviez réinitialiser l'appareil en cas de dysfonctionnement.

12. Touche RCC

• En mode d'heure standard, appuyez une fois pour recevoir le signal RC affichant au test de réception.
• Pendant la période de réception, maintenez appuyé le bouton 8 secondes pour arrêter le réception.

13. Encoche uk/eu:

• Faites glisser l'encoche pour sélectionner le pays entre EU (Allemagne) et UK (Angleterre).

14. Compartiment des piles :

• Contient 2 piles AAA.

Ecran LCD

1. Indicateur de prévisions météorologiques
2. Signal de la sonde
3. Canal
4. Indicateur de faiblesse de la pile
5. Température mini. et maxi:
6. Heure
7. Indicateur de réception du signal
8. ^ C / ^ F
9. Température extérieure
10. Température intérieure

1. Voyant LED :

• Clignote lorsque la sonde externe transmet les données.

2. Support de fixation murale :

• Permet de fixer la sonde sur un mur.

3. Touche RESET :

• Appuyez pour redémarrer la sonde et rétablit tous les réglages à leurs valeurs par défaut.

4. Encoche channel :

• Permet d'affecter la sonde au canal 1, 2 ou 3.

1. Retirez le couvercle du compartiment des piles et insérez 2 piles AAA neuves en respectant les polarités indiquées sur le couvercle.
2. Appuyez sur la touche « RESET » pour redémarrer l'appareil principal.
3. Poussez l'encodeur « °C / °F » pour choisir entre les °C et °F.
4. Remettez le couvercle du compartiment des piles en place.
5. Appuyez sur la touche « CHANNEL » pour sélectionner le canal désiré.

□→□	L'appareil principal est à la recherche de la/des sonde(s) (l'icône clignote)
□	La/les sonde(s) est/sont introuvable(s).
□	La sonde 1 a été trouvée. (l'icône s'affichera mais ne clignotera pas)
et“-”(Zone de température extérieure)	La/les sonde(s) est/sont introuvable(s) après fonctionnement de l'appareil principal pendant 60 minutes.

Remarque

Une fois le signal de la sonde reçu, l'icône ")" s'affichera à l'écran.

Fonctionnement de la SONDE

1. Retirez le couvercle du compartiment des piles et faites glisser l'encoche « CHANNEL » pour synchroniser le canal avec le récepteur.
2. Insérez 2 piles AAA neuves en respectant les polarités indiquées sur le couvercle.
3. Appuyez sur la touche « RESET » pour redémarrer la sonde.
4. Remettez le couvercle du compartiment des piles en place.

Astuce La gamme de transmission peut varier en fonction de plusieurs facteurs. Vous pouvez essayer plusieurs emplacements, afin d'obtenir les meilleurs résultats possibles.

Les piles alcalines standard sont composées d'un volume d'eau non négligeable. Par conséquent, elles peuvent geler lors de températures inférieures à -12 °C (10 °F). Les piles au lithium ont un seul inférieur lors de températures froides, elles ne peuvent en effet geler qu'à -30 °C (-22 °F).

Les ondes radios peuvent être altérées par divers facteurs, comme les températures extrêmement froides. Un froid extrême peut temporairement réduire la portée effective entre le capteur et la station de base. Si un dysfonctionnement de l'appareil se produit en raison de températures froides, l'appareil reviendra en mode de fonctionnement normal une fois que la température aura atteint à nouveau un niveau acceptable (cela n’entraînera ainsi aucun dommage irréversible).

Reception du SIGNAL de l'heure radio-pilotee

L'heure et le calendrier sont radio-pilotés. L'heure et le calendrier actuels sont automatiquement synchronisés avec le signal de l'heure transmis depuis l'Allemagne/l'Angleterre.

Lors de la première utilisation (après avoir inséré les piles et appuyé sur RESET) et après 5 minutes, l'horloge commencera à recevoir le signal. L'indicateur de signal de réception clignotera pendant 7 minutes.

Indicateur de reception du SIGNAL

Les segments en forme de vagues clignotant signifient que les signaux de l'heure sont en cours.

de réception. La qualité du signal peut se classer en trois catégories :

Aucun signal

Signalfaible

Signal excellent

Remarque

1. L'appareil recherche automatiquement le signal de l'heure à 2 h 00 (3 h et 4 h sont également disponibles si le signal n'est pas reçu à 2 h), 8 h, 14 h et 20 h tous les jours.
2. Positionnez toujours l'appareil hors des sources d'interférences comme les téléviseurs, ordinateurs, etc.
3. Eviter de le positionner à proximité ou sur des surfaces métalliques.
4. Les environnements clos comme les aéroports, les caves, les tours ou les usines ne sont pas recommandés.
5. N'initiez pas de réception dans les moyens de locomotion comme les véhicules ou les trains.

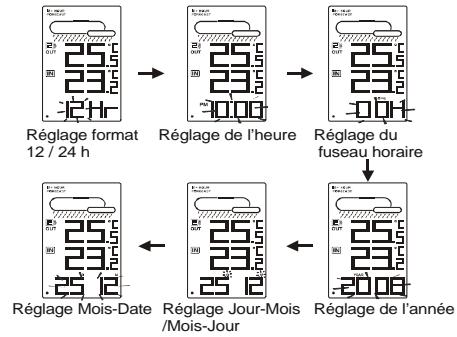

Reglage MANUEL de l'heure et du calendrier

Si vous êtes hors de portée de la sonde radiopilotée ou si la réception est hors d'atteinte, vous pouvez régler manuellement l'heure et le calendrier.

Une fois le signal de la sonde reçu, l'horloge se synchronisera automatiquement avec l'heure et le calendrier exacts.

1. En mode d'heure standard, appuyez une fois sur "SET CLOCK" pour entrer dans le mode de réglage de l'heure.
2. Appuyez sur «+/CHANNEL » ou « -/MIN. MAX. » pour modifier les réglages.
3. Appuyez sur « SET CLOCK » pour confirmer. L'ordre de réglage est le suivant: Format 12/24 h, heures, fuseau horaire à +/- 23 heures, année, format jour/mois, date.
4. Appuyez sur « SET CLOCK » pour enregistrer et sortir du mode réglage.

Remarque

1. Pendant le réglage, appuyez et maintenez « +/ CHANNEL » ou « -MIN. MAX. » pour accélérer la modification des réglages.
2. Grâce au réglage du « fuseau horaire à +/-23 heures », l'heure exacte d'un autre lieu s'affichera.

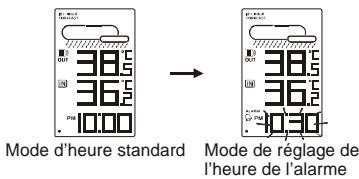

Reglage de l'heure de l'alarme

1. En mode d'heure standard, appuyez une fois sur « SET ALARM » pour entrer dans le mode de réglage de l'heure de l'alarme.
2. Appuyez sur « +/CHANNEL » ou « -MIN. MAX. » pour régler l'heure et les minutes.
3. Appuyez sur « SET ALARM » pour enregistrer et sortir du mode réglage. “ ” indique que l'alarme est activée.

Remarque

1. L'alarme s'activera automatiquement lorsque vous réglez l'heure de l'alarme.
2. Pendant le réglage de l'heure de l'alarme, appuyez et maintenez « +/CHANNEL » ou « -MIN. MAX. » pour accélérer la modification des réglages.

Utilisation de la fonction ALARME

1. Réglez l'heure de l'alarme comme indiqué dans la section précédente.
2. En mode d'heure standard, appuyez sur la touche « ALARM ON/OFF » une fois pour afficher l'heure de l'alarme actuelle.
3. Appuyez une nouvelle fois sur cette touche pour activer ou désactiver l'alarme.

COUPER le son de l'alarme

1. Appuyez sur « SNOOZE / LIGHT » pour couper le son de l'alarme pendant 8 minutes. « Q » clignotera.
2. Appuyez sur n'importe quelle touche pour éteindre l'alarme et pour qu'elle se déclenche 24 heures plus tard.
3. Si vous n'appuyez sur aucune touche en l'espace de 120 secondes, l'alarme s'éteindra et s'activera de nouveau 24 heures plus tard.

Utilisation de la fonction rétro-eclairage

En mode normal, appuyez une fois sur « CHANNEL » ou « MIN./MAX. » pour activer le rétro-éclairage pendant 5 secondes.

Alterner entre les indices de temperature ^ c & ^

Faites glisser l'encoche « °C/°F » pour alterner entre les Celsius et les Fahrenheit.

Afficher les relevés de temperature MINI. et MAXI.

1. En mode normal, appuyez sur MIN/MAX pour afficher les enregistrements minimum des températures intérieures et extérieures sur les dernières 24 heures.
2. Appuyez une nouvelle fois pour afficher les enregistrements maximum des températures.
3. Appuyez une nouvelle fois pour sortir. Relevés de température MAX. Relevés de température MINI.

Remarque

Appuyez et maintenez-la pendant 3 secondes pour supprimer les relevés des températures maximum et minimum.

Indicateur de previsions meteorologiques

Vous obtiendrez les prévisions météo après 12 heures dans un rayon de 30 à 50 km (19-31 miles) par différentes icônes.

Ensoleille

Nuageux

Légèrement nuageux

Plouvieux

Avertisseur de GEL

Si la sonde du canal 1 passe entre 3°C et -2°C (37^ à 28^), l'indicateur LED clignote et ne s'arrête que si la température sort de cette gamme.

Reemplacement des PILES

Si le VOYANT de faiblesse des piles " " s'affiche au-dessus des températures extérieures, cela signifie que l'alimentation par pile de la sonde n'est pas suffisante, vous devriez remplacer les piles usagées par 2 piles neuves AAA.

Si le voyant de faiblesse des piles " " s'affiche au-dessus des températures intérieures, vous devriez remplacer les piles de l'appareil principal par 2 piles neuves AAA.

Indicateur de faiblesse de la pile

Remarque

Attention! Veuillez jeter les piles ou l'appareil usagé en respectant l'environnement.

Positionner l'appareil principal et la SONDE

Pour la sonde, insérez la vis dans le mur désiré et accrochez la sonde par le trou encastré au dos ou

posez-la simplement sur un bureau.

Pour l'appareil principal, vous pouvez juste le poser sur une table.

Cet appareil est conçu pour vous donner satisfaction pendant de nombreuses années si vous le manipulez soignement. Voici quelques précautions:

• Ne faites pas subir à l'appareil des forces, des chocs, de la poussière, des changements de température ou de l'humidité excessifs car cela pourrait avoir pour conséquence un mauvais fonctionnement, une durée de vie électronique abrégée, des piles endommagées et des pièces déformées.
• Le placement de cet appareil sur une surface en bois avec certaines unités, comme un vernis clair, peut endommager le vernis. Consulter les instructions du fabricant de meuble pour des indications sur le type d'objets qui peuvent être placés sans dommage sur la surface du bois. Oregon Scientific ne sera pas tenu pour responsable pour tout dommage aux surfaces en bois résultant du contact avec cet appareil.
• Ne plongez pas l'appareil dans l'eau. S'il se trouve en contact avec de l'eau, essuyez-le immédiatement avec un chiffon doux.
• Ne nettoyez pas l'appareil avec des produits

abrasifs ou corrosifs. Ceci pourrait rayer les pièces en plastique et corroder le circuit électronique.

• Ne manipulez pas les composants internes. Ceci annulera la garantie de l'appareil et pourrait causer des dégâts inutiles. L'appareil ne contient pas de pièces utilisables par l'usager. Utilisez seulement des piles neuves comme il est indiqué dans les instructions. Ne mêlez pas les piles neuves et usagées car les vieilles piles peuvent fuir.
• En raison des limites de service d'impression, les affichages montrés dans ce manuel peuvent différer de ceux de l'appareil.
• Le contenu de ce manuel ne peut pas être reproduit sans la permission du fabricant.
• Ne pas mettre cet appareil à la poubelle. Un traitement spécifique est dédié au recyclage des déchets électroniques.

Remarque

Les caractéristiques techniques de cet appareil et le contenu de ce manuel sont sujets à changement sans préavis.

CHARACTERISTIQUES

TYPE	DESCRIPTION
APPAREIL PRINCIPAL
L X E x H	81 x 38 x 137 mm (3.19 x 1.5 x 5.39 in)
Poids	198g
Fréquence du signal	433 MHz
Plage de mesure de la tempête intérieure	-5°C to 50°C (23°F to 122°F)
Résolution de la tempête	0.1°C (0.2°F)
Plage de tempête du niveau de gel	3°C to -2°C (37°F to 28°F)
Alimentation	2 x AA 1.5V
CAPTEUR (EW-99)
L X E x H	58 x 23 x 100 mm (2.28 x 0.9 x 3.94 in)
Poids	52g
Fréquence du signal	433 MHz
Canaux	3
Distance de transmission	30 m (98 ft) unobstructed
Plage de mesure de la tempête intérieure	-20°C to 60°C (-4°F to 140°F)
Alimentation	2 x AAA 1.5V

A PROPOS d'Oregon Scientific

En consultant notre site internet (www.oregonscientific.fr), vous pourrez obtenir des informations sur les produits Oregon Scientific : produits électroniques éducatifs ; réveils ; sport et bien-être ; stations météo ; téléphonie. Le site indique également comment joindre notre service après-vente.

Nous espérons que vous trouverez toutes les informations dont vous avez besoin sur notre site, néanmoins, si vous souhaitez contacter le service client Oregon Scientific directement, allez sur le site www2.oregonscientific. com/service/support ou appelez le 1-800-853-8883 aux US. Pour des demandes internationales, rendez-vous sur le site: www2.oregonscientific. com/about/international/default. asp

Par la présente, Oregon Scientific déclare que le station météo température intérieure/extérieure et alerte de gel (Modèle EW93) est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une copie signée et datée de

La déclaration de conformité est disponible sur demande auprès de notre Service Client.

RoHS COMPLIANT

PAYS CONCERNÉS RTT&E
