BEDIENUNGSANLEITUNG PRESSIO W TERRAILLON

Bedienungsanleitung Bitte vor Gebrauch sorgfältig lesen!

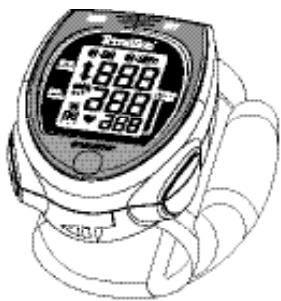

B l u t d ru ckmessge rät am Handgelenk

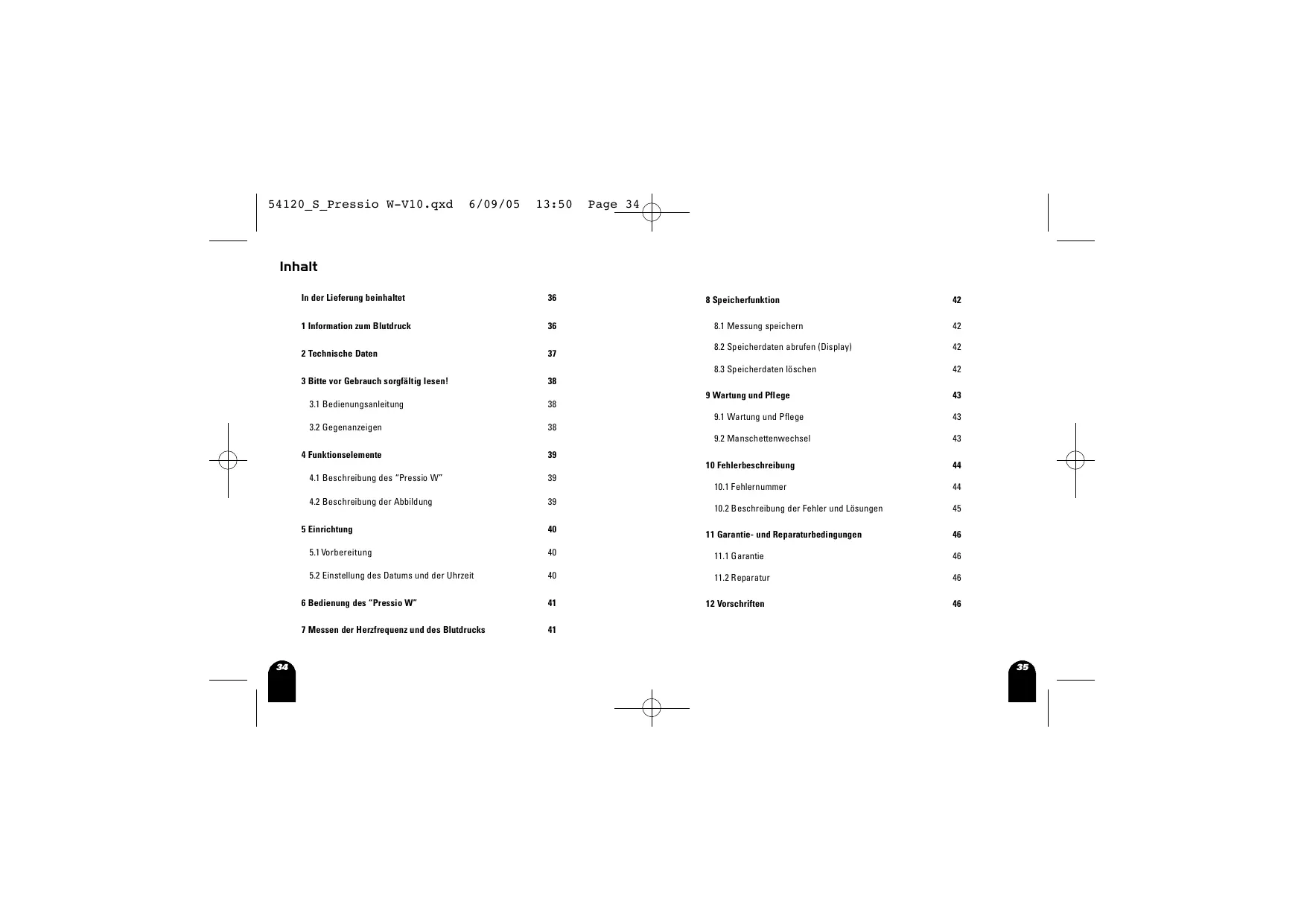

Inhalt In der Lieferung beinhaltet

1 Information zum Blutdruck

3 Bitte vor Gebrauch sorgfältig lesen!

8 Speicherfunktion 8.1 Messung speichern

8.2 Speicherdaten abrufen (Display)

8.3 Speicherdaten löschen

9 Wartung und Pflege 3.1 Bedienungsanleitung

4.2 Beschreibung der Abbildung

9.1 Wartung und Pflege

9.2 Manschettenwechsel

10 Fehlerbeschreibung

10.2 Beschreibung der Fehler und Lösungen

11 Garantie- und Reparaturbedingungen

5.2 Einstellung des Datums und der Uhrzeit

7 Messen der Herzfrequenz und des Blutdrucks

Mit dieser Armbanduhr zur Puls- und Blutdruckmessung verfügen Sie über ein erstklassiges System neuester Technologie, einfachster Handhabung und größter Zuverlässigkeit. Wir bedanken uns für Ihr Vertrauen und stehen Ihnen in Serviceund Produktfragen jederzeit gerne zur Verfügung.

In der Lieferung beinhaltet : 1. “Pressio W” Puls- und Blutdruckmessgerät zur Selbstmessung am Handgelenk 2. Bedienungsanleitung 3. Behälter 4. Zwei Batterien (2 alkalische Batterien 1,5 V)

Wir können somit gesünder leben! Informieren Sie sich doch auch einmal über Ihr persönliches Blutdruckprofil. Ihr Arzt hilft Ihnen sicherlich gerne. 180 ~ 160 ~ 179 140 ~ 159 130 ~ 139 120 ~ 129 ~ 120

schwer mittel schwer leicht hoch normal normal optimal

Systolic mmHG Diastolic mmHG

1 Information zum Blutdruck Im Blutkreislauf unseres Körpers, werden alle Organe und das Gewebe, je nach Bedarf, ausreichend mit Sauerstoff und Nährstoffen versorgt. Das Herz hält als Pumpe das Blut in Bewegung. Es schlägt normalerweise in einem regelmäßigen Rhythmus, 60 – 80 mal pro Minute. Das nennt man Pulsfrequenz. Der Blutdruck verändert sich vielfach im Laufe des Tages und der Nacht. Im Schlaf sind die Blutdruckwerte niedrig. Hohe bis sehr hohe Werte treten dann auf, wenn wir uns aufregen oder körperlich anstrengen. Die vorübergehende Erhöhung des Blutdruckes ist in diesen Fällen etwas ganz Natürliches. Er sinkt rasch wieder ab. Der Blutdruck entsteht durch Zusammenziehen und Erschlaffen des pulsierenden Herzen. Messen kann man den oberen (systolischen) und den unteren (diastolischen) Blutdruckwert. Blutdruck wird in Millimeter Quecksilbersäule (mmHg) angegeben. Die Normgrenzen für Erwachsene liegen bei einem maximalen Blutdruckwert von 135/ 85 mmHg. (nach Empf. zur Blutdruckmessung, Deutsche Liga zur Bekämpfung des hohen Blutdrucks e.V., Heidelberg) Messen wir den Blutdruck regelmäßig, so erfahren wir eine Menge über den eigenen Körper und seine Reaktionen auf äußere Einflüsse.

mittel schwer schwer 100 ~ 109 110 ~ 180

Source : World Health Organisation

2 Technische Daten Messbereich Blutdruck 30–280 mmHg Pulsfrequenz 40–199 Schläge pro Minute Messverfahren Oszillometrisch Speicherkapazität 60 Messungen (systolischer und diastolischer Druck, Pulsfrequenz, Datum und Uhrzeit) Genauigkeit Druck: ± 3 mmHg Puls: : +/- 4% Energiequelle 2 alkalische Batterien 1,5 V (AAA, LR03) Anzeige Flüssigkristallanzeige (LCD) Sichtbare Größe ca. 38 x 28 mm Betriebstemperatur +10 °C – +40 °C Betriebsluftfeuchtigkeit 15% – 95% Lagertemperatur -20 °C – +50 °C Lagerluftfeuchtigkeit 15% – 95% Manschettengröße Umfang des Handgelenks zwischen 12,5 und 21 cm Abmessungen 87 mm x 65 mm x 34 mm (Länge x Breite x Dicke) Gewicht 120 g ohne Batterien 37

3 Bitte vor Gebrauch sorgfältig lesen! 3.1 Bedienungsanleitung • Der “Pressio W” dient der Messung der Herzfrequenz und des Blutdrucks. Um genaue Ergebnisse zu erhalten, muss der Druckmesser direkt am Handgelenk aufgelegt werden. Verhalten Sie sich während des Messens ruhig und sprechen Sie nicht, halten Sie Ihr Gerät in Höhe des Herzens. • Falls Sie zuvor sportlich tätig waren oder gebadet haben, warten Sie ca. 30 Minuten bevor Sie die Messungen ausführen.

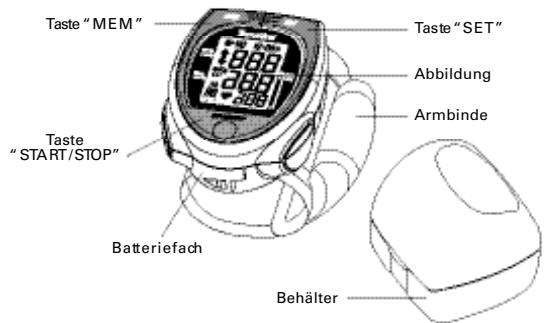

4 Funktionselemente Der “Pressio W” verwendet die Schwingungsmethode zum Messen des systolischen / diastolischen Blutdrucks und der Herzfrequenz. Alle Werte werden auf dem LCD-Bildschirm abgebildet. 4.1 Beschreibung des “Pressio W” Taste “ M E M ”

• Sie schalten Ihren “Pressio W” durch Druck der Taste “START/STOP” aus oder unterbrechen eine Tätigkeit. Falls Sie vergessen haben, Ihren Druckmesser auszuschalten, geschieht dies nach zwei Minuten automatisch. 3.2 Gegenanzeigen • Ändern Sie nie aufgrund der von Ihnen ermittelten Ergebnisse die Einnahme von Medikamenten. Die Bewertung der Messungen und die darauf aufbauende Therapie darf ausschließlich vom behandelnden Arzt durchgeführt werden. • Wenn Sie unter Herzrhythmusstörungen bzw. Arrhythmien leiden oder schwanger sind, sollten Sie mit Ihrem Arzt Rücksprache halten, ob die Blutdruckselbstmessung mit der “Pressio W” für Sie geeignet ist.

Abbildung Armbinde Taste “ STA RT / STOP”

B a tt e r i e f a ch

• Bei starker Arteriosklerose am Handgelenk, arteriellen Verschlußkrankheiten im fortgeschrittenen Stadium oder bei Gefäßspasmen ist das Gerät nicht geeignet. • Sollten während einer Messung Unannehmlichkeiten auftreten, betätigen Sie die “START/STOP” Taste, um eine sofortige Entlüftung der Manschette zu erreichen. Öffnen Sie die Manschette und legen Sie das Gerät ab. Bitte nehmen Sie Kontakt mit Ihrem Händler auf. • Das Gerät darf nicht im Umfeld eines Kernspintomographen betrieben werden. • Das Gerät ist nur zur Puls- und Blutdruckmessung bei Erwachsenen geeignet. • Die Pulsanzeige des Gerätes kann nicht zur Kontrolle der Herzfrequenz eines Herzschrittmachers verwendet werden. • Die Benutzung von Komponenten, die nicht dem Lieferumfang entsprechen, kann zu Messfehlern führen (Ausnahme: Batterien). • Benutzen Sie das Gerät auf keinen Fall beim Baden oder Duschen. Sollte dennoch Flüssigkeit in das Gerät eindringen, müssen die Batterien sofort entnommen und die weitere Anwendung vermieden werden. Setzen Sie sich mit Ihrem Händler in Verbindung. 38

Behälter 4.2 Beschreibung der Abbildung Datum U h r ze i t Sy s t o l i s cher We rt Diastolischer We rt Arterielle Frequenz Herzfrequenz Zeichen für leere Batterien Messnummer Speicherze i ch e n Zeichen durch s ch n i tt l i che Messung Zeichen Einatmen/Ausatmen 39

54120_S_Pressio W-V10.qxd

6 Bedienung des “Pressio W”

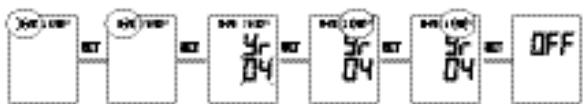

5.1 Vorbereitung Öffnen Sie das auf der Unterseite des Gehäuses befindliche Batteriefach. Legen Sie die im Lieferumfang enthaltenen Batterien wie nebenstehend gezeigt ein. Nun schließen Sie den unteren Teil. 5.2 Einstellung des Datums und der Uhrzeit • Ihr Druckmesser » Pressio W « ist ausgeschaltet. Betätigen Sie die Taste “SET” um das Datum und die Uhrzeit einzustellen. Die Monatsziffer leuchtet auf. • Um diese zu berichtigen drücken Sie “MEM”. Durch einmaliges Drücken erhöht sich die aufleichtende Ziffer um 1. Durch längeren Druck steigt die Monatsziffer automatisch. • Nachdem Sie diese Einstellungen vorgenommen haben, drücken Sie erneut “SET”, um Ihre Auswahl zu bestätigen und zum nächsten Wert überzugehen. Befolgen Sie die unten dargestellten Schritte zur Einstellung von Datum und Uhrzeit Ihres Druckmessers “Pressio W” :

• Setzen Sie auf einen Stuhl und stellen Sie die Füsse flach auf den Boden. Legen Sie Ihren Arm auf einen Tisch, so dass Ihr Handgelenk sich wie dargestellt in Höhe Ihres Herzens befindet. • Drehen Sie die Innenfläche Ihrer Hand nach oben und wickeln Sie das Armband um Ihr Handgelenk. • Halten Sie den oberen Teil des Druckmessers wie dargestellt ca. 0,5 bis 1cm unterhalb Ihrer Handfläche fest. • Befestigen Sie das Armband, so dass es Sie nicht stört. Es sollte nicht zu eng um Ihr Handgelenk liegen. • Halten Sie sich Ihre Handfläche vor Augen und lösen Sie die Hand. • Ihr Handgelenk sollte ganz locker sein.

• Um ein richtiges Ergebnis zu erhalten, sollten Sie sich während der Messung ruhig verhalten. Der Blutdruck kann für beide Handgelenke unterschiedlich ausfallen. Um die Messungen miteinander zu vergleichen, sollten Sie den Blutdruck immer am gleichen Handgelenkmessen.

7 Messen der Herzfrequenz und des Blutdrucks • Drücken Sie die Taste » START/STOP «. Monat

• Alle Zeichen erscheinen für ca. 2 Sekunden auf dem Bildschirm. Dies ist ein Test. • Bei der Vorbereitung zur Messung werden die letzten Ergebnisse 1 Sekunde lang abgebildet. • Die Messung beginnt. Während des Lufteinholens sehen Sie das Zeichen “Einatmen” auf Ihrem Gerät. Dann läßt Ihr “Pressio W “ Luft ab und das Zeichen “Einatmen” weicht dem Zeichen “Ausatmen”. • Sobald die Messung beendet ist, werden Ihre Blutdruck und Ihre Herzfrequenz (Puls) auf dem LCD-Bildschirm abgebildet.

9 Wartung und Pflege

8 Speicherfunktion 8.1 Messung speichern • Ihr “Pressio W” speichert automatisch bis zu 60 Messergebnissen. • Nachdem 60 Messergebnisse gespeichert sind, ersetzt jedes neue Ergebnis das “älteste” Speicherergebnis. 8.2 Speicherdaten abrufen (Display) • Um die zuletzt gespeicherten Ergebnisse auf Ihrem Bildschirm zu sehen, drücken Sie die Taste “MEM”. • Um alle gespeicherten Ergebnisse von Nr. 1 bis Nr. 60 einzusehen, drücken Sie anhaltend die Taste “MEM”. Drücken Sie die Taste “MEM”

Drücken Sie die Taste “MEM”

9.1 Wartung und Pflege • Wischen Sie bei Bedarf das Kunststoffgehäuse und die Manschette nur mit einem leicht angefeuchteten Baumwolltuch ab. • Der Druckmesser darf nicht zerlegt, repariert oder zusammengefügt werden. • Bewahren Sie Ihren Druckmesser fern von extremen Temperaturen, starker Feuchtigkeit oder direkter Sonnenbestrahlung auf. • Vermeiden Sie den Fall Ihres Druckmessers und gehen Sie vorsichtig damit um. • Tauchen Sie das Gerät nicht in Wa s s e r. Falls Wasser eintritt, könnte er beschädigt werden. • Verwenden Sie weder Gas, noch starke Reinigungs- oder Lösungsmittel zur Reinigung Ihres Gerätes. • Batterien gehören nicht in den Hausmüll! Leere Batterien bitte nur in die im Handel aufgestellten Entsorgungsboxen entsorgen. 9.2 Manschettenwechsel Benötigen Sie für die “Pressio W” eine neue Manschette, so ist diese bei der Terraillon als Zubehör erhältlich. Der Manschettenwechsel darf aus technichen Gründen ausschließlich durch die Terraillon erfolgen. Bitte wenden Sie sich bei Bedarf an Ihren Händler.

• Um die ersten Speicherungen einzusehen, drücken Sie die Taste “SET”. Diese Funktion ist erst dann verfügbar, wenn sich im Speicher Messungen befinden! Sind keine Daten abgespeichert, springt die Anzeige direkt in die Funktion “Datum und Uhrzeit einstellen”. 8.3 Speicherdaten löschen Um alle gemessenen Werte zu löschen, drücken Sie die Taste « MEM » direkt, ohne zuvor Ihren “Pressio W” einzuschalten und halten diese Taste gedrückt, bis die Mitteilung “Clr” erscheint.

10 Fehlerbeschreibung

10.2 Beschreibung der Fehler und Lösungen

Voraussetzungen Ursache

Das Gerät spürt keinen Puls oder der Puls ist zu schwach

Zu schwaches Einatmen oder Manschette falsch aufgelegt

Kann den systolischen Wert nicht erhalten

Der Druck die Manschette ist zu stark

Zeigt den diastolischen Wert nicht an oder dieser überschreitet den Durchschnittswert

Zu schnelles Ausatmen

Zu langsames Ausatmen

Der systolische Wert liegt außerhalb des Bereichs

Der durchschnittliche Druck liegt außerhalb des Bereichs

Der Druck die Manschette ist nicht ausreichend

Keine Anzeige nach Drücken der Taste “START/STOP”

Das Zeichen “leere Batterien” erscheint

Die Verwendungsdauer nimmt ab Keine A n zeige nach der Messung Unglaubwürdige Ergebnisse werden angezeigt. Höher oder niedriger als die Durchschnittswerte.

Ihre Herzfrequenz liegt über/unter dem durchschnittlichen Wert

Ihr “Pressio W” schaltet sich automatisch aus

Erneute Belüftung während des Messens

Falsche Einlage der Batterien

Geben Sie die Batterien richtig ein (siehe 5.1)

Die Batterien sind fast leer

Tauschen Sie die Batterien aus

Die Batterien sind fast leer

Tauschen Sie die Batterien aus

Die Batterien könnten nicht richtig funktionieren, weil sie kalt sind

Wärmen Sie die Batterien oder legen Sie sie an einen warmen Ort, bevor Sie sie erneut verwenden

Sie verwenden keine alkalischen Batterien

Verwenden Sie alkalische Batterien

Ihre Batterien sind fast leer

Tauschen Sie die Batterien aus

Sie haben während der Messungen nicht Setzen Sie sich richtig und die richtige Position eingenommen messen Sie nochmals (siehe 6) Der Blutdruck kann unterschiedliche Werte aufweisen

Entspannen Sie sich und messen Sie nochmals

Sie haben sich während des Messens bewegt

Bewegen Sid sich während $es Messens nicht

Sie haben die Messung nach einer Anstrengung ausgeführt

Warten Sie nach einer Übung ca. 30 Minuten, dann messen Sie

Drücken Sie erneut die Taste “START/STOP” und messen Sie von Neuem

Das ist normal ; falls Ihr Blutdruck höher als der ursprüngliche Druck ist, pumpt der Druckmesser bei jedem Einatmen automatisch einen Druck von mehr als 20 mmHG bis der richtige Druck erreicht ist

Entspannen Sie sich und messen Sie nochmals

Die Manschette ist nicht befestigt

Befestigen Sie die Manschette erneut

11 Garantie- und Reparaturbedingungen 11.1 Garantie • Auf das Blutdruckmeßgerät gewährt die Terraillon ein Jahr Garantie ab Verkaufsdatum. Das Verkaufsdatum ist durch die ordnungsgemäß ausgefüllte Garantiekarte oder Rechnung nachzuweisen. • Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantiezeit kostenlos beseitigt. • Durch eine Garantieleistung tritt keine Verlängerung der Garantiezeit, weder für das Gerät noch für ausgewechselte Bauteile, ein. • Von der Garantieleistung sind ausgeschlossen: - alle Schäden, die durch unsachgemäße Behandlung, z.B. durch Nichtbeachtung der Bedienungsanleitung entstanden sind. - Schäden, die auf Instandsetzung oder Eingriffe durch Käufer oder unbefugte Dritte zurückzuführen sind. - Transportschäden auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an den Kundendienst. - Zubehörteile, die einer normalen Abnutzung unterliegen (Manschette, Batterien usw. ) • Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerät verursacht werden, ist auch dann ausgeschlossen, wenn der Schaden an dem Gerät als ein Garantiefall anerkannt wird. • Verlorengegangene Garantiekarten werden nicht ersetzt. Unberechtigt abgeänderte Garantiekarten sind ungültig. • Weitergehende Ansprüche, gleich aus welchen Gründen, sind ausgeschlossen.

Gerätebezeichnung . . . . . . . . . . . . . . Seriennummer (siehe Batteriefach) . . . . . . . . . . . . Name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Straße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PLZ/Stadt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Land . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Einkaufs Datum . . . . . . . . . . . . . . Verkäufer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fehlerbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Die Terraillon gewährt keine Garantie auf die mitgelieferten Batterien.

11.2 Reparatur • Bitte füllen Sie im Garantiefall die Garantiekarte mit genauer Absender- und Fehlerangabe aus.

Wenden Sie sich bitte an Ihren Händler, der Sie auch über die Versandmodalitäten informiert.

12 Vorschriften “Pressio W” entspricht den europäischen Vorschriften, die dem Medizinproduktegesetz (MPG) zugrundeliegen. Die Qualität des Gerätes wurde nach der EG Richtlinie 93/42/EWG kontrolliert und trägt das -Zeichen CE0197. 46

PRESSIO W Bitte füllen Sie diese Karte gründlich aus und senden Sie sie mit dem Produckt ein.

PRESSIO W Für Service und Reperatur bitte kontaktieren Sie Stemple/Unterschrift des Händlers
