BEDIENUNGSANLEITUNG PRESSIO A TERRAILLON

Bitte vor Gebrauch sorgfältig lessen! 33

ITA

Istruzioni sull'uso

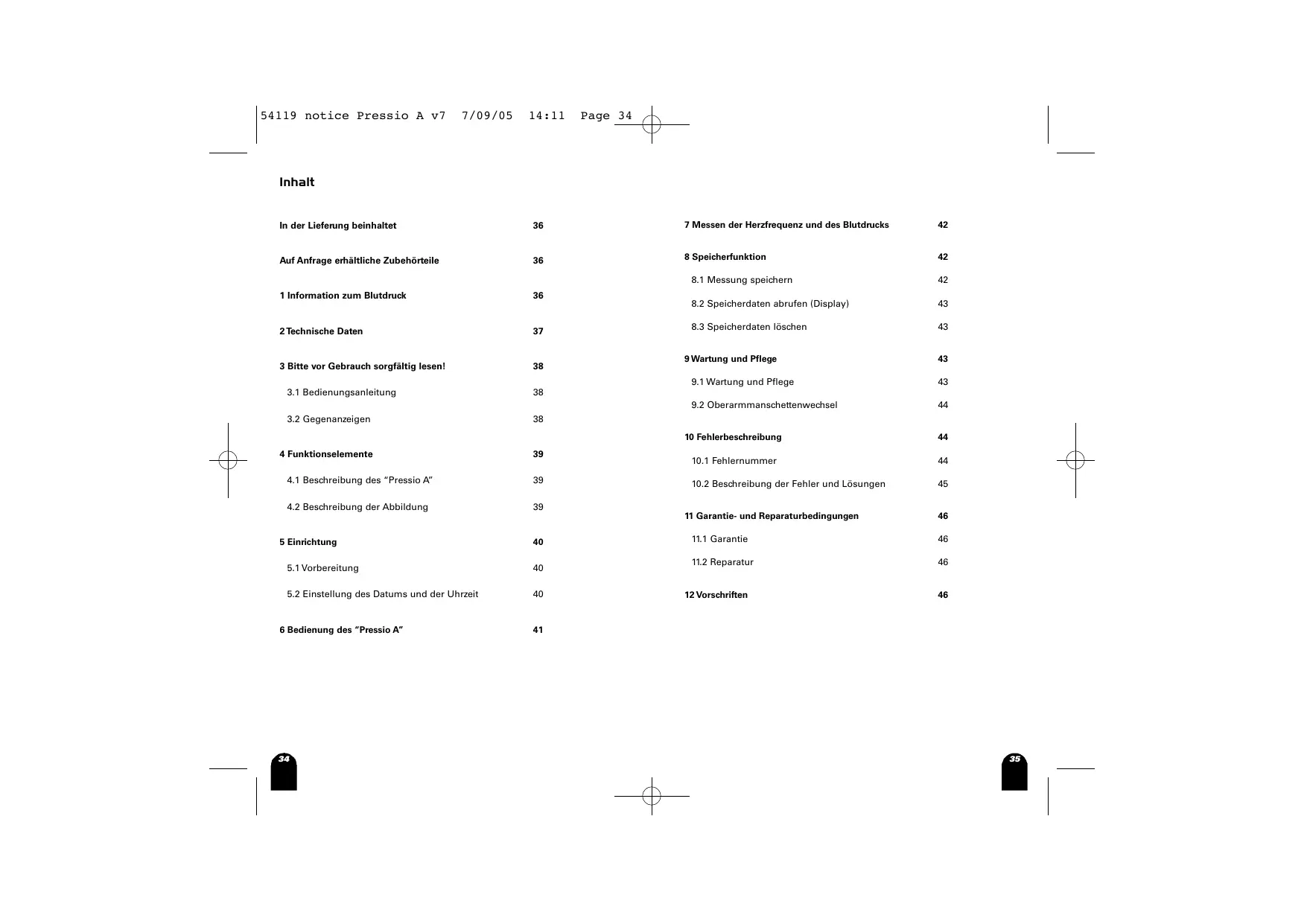

In der Lieferung beinhaltet 36
Auf Anfrage erhältliche Zubehörteile 36
1 Information zum Blutdruck 36
2 Technische Daten 37
3BitvevorGebrauch sorgfaltiglesen! 38
3.1 Bedienungsanleitung 38
3.2 Gegenanzeigen 38
4 Funktionselemente 39
4.1 Beschreibung des "Pressio A" 39
4.2 Beschreibung der Abbildung 39
5 Einrichtung 40
5.1 Vorbereitung 40
5.2 Einstellung des Datum und der Uhrzeit 40
6 Bedienung des "Pressio A" 41

7 Messen der Herzfrequenz und des Blutdrucks 42
8 Speicherfunktion 42
8.1 Messung speichern 42
8.2 Speicherdaten abrufen (Display) 43
8.3 Speicherdaten loschen 43

9Wartung und Pflege 43

9.1 Wartung und Pflege 43
9.2 Oberarmmanschettenwechsel 44

10Fehlerbeschreibung 44

10.1 Fehlernummer 44
10.2 Beschreibung der Fehler und Lösungen 45

11 Garantie- und Reparaturbedingungen 46

11.1 Garantie 46
11.2 Reparatur 46

12 Vorschriften 46

Mit der einstellbaren Armbinde des "Pressio A", der der Messung der Herzfrequenz und des Blutdrucks dient, besitzen Sie ein Messgeber erster Wahl auf hochstem technologischen Stand, was zudem leicht zu bedieten und sehr zuverlüssig ist. Wir bedanken uns für Ihr Vertrauen und stehen Ohnen in Serviceund Produktfragen jederzeitigeria zur Verflugung.

In der Lieferung beinhaltet:

1. "Pressio A" Puls- und Blutdruckmessgerät zur Selfstressung am Handgelenk
2. Bedienungsanleitung
3. Vier Batterien (4 alkalische Batterien 1,5V)
4. Armbinde für einen Armumfang von ca. 23 bis 33 cm

Auf Anfrage erhältliche Zubehörteile

1. Armbinde von 33 bis 43 cm bei Bestellung erhältlich
   2.Netzadapter

I Information zum Blutdruck

Im Blutkreislauf unseres Körpers, werden alle Organe und das Gewebe, je nach Bedarf, ausreichend mit Sauerstoff und Nährstoffen versorgt. Das Herz hält als Pumpe das Blut in Bewegung. Es schlągt normalerweise in einem regelmäßigen Rhythmus, 60 - 80 mal pro Minute. Das nennt man Pulsfrequenz.

Der Blutdruck verändert sich vielfach im Laufe des Tages und der Nacht. Im Schlaf sind die Blutdruckwerte niedrig. Hohe bis sehr hohe Werte treten dann auf, wenn wir uns aufregen oder körperlich anstrengen. Die vorübergehende Erhöhung des Blutdruckes ist in diesen Fälle etwas ganz Nattürliches. Er sinkt rasch wieder ab.

Der Blutdruck entstehen durch Zusammenziehen und Erschlaffen des pulsierenden Herzen. Messen kann man den oberen (systolischen) und den unteren (diastolischen) Blutdruckwert.

Blutdruck wird in Millimeter Quecksilbersäule (mmHg) angegeben.

Die Normgrenzen für Erwachsene liegen bei einem maximalen Blutdruckwert von 135/85 mmHg. (nach Empf. zur Blutdruckmessung, Deutsche Liga zur Bekämpfung des hohen Blutdrucks e.V., Heidelberg)

Messen wir den Blutdruck regelmäßig, so erfahren wir eine Menge über den eigenen Körper und seine Reaktionen auf äußere Einflüsse. Wir können somit gesünder haben!

Informieren Sie sich noch auch einmal über Ihr persönliches Blutdruckprofil. Ihr Arzt hilfth dennen sicherlich gute.

Blutdruck 30-280 mmHg

Pulsfrequenz 40-200 Schlage pro Minute

Messverfahren Oszillometrisch

Speicherkapazität 60 Messungen (systolischer und diastolischer Druck, Pulsfrequenz, Datum und Uhrzeit)

Genauigkeit

Druck: ± 3mmHg

Puls: + / - 4%

Energiequelle 4 alkalische Batterien 1,5V AA (DC6V)

Anzeige Flüssigkristallanzeige (LCD)

sichtbare Großca. 70 × 50 ~mm

Betriebstemperatur +10^ + + 40^

Betriebsluftfeuchtigkeit 15% - 95%

Lagertemperatur -20 °C - +50 °C

Lagerluftfeuchtigkeit 15% - 95%

Oberarmmanschettegroße Umfang der Oberarmanschette zwischen

23 und 33 cm

(Armbinde von 33 bis 43 cm bei Bestellung erhältlich)

Abmessungen 128 mm x 150 mm x 59 mm (Breite x Länge x Dicke)

Gewicht Environ 390 g ohne Batterien

3itte vor Gebrauch sorgfaltig lesen!

3.1 Bedienungsanleitung

• Der "Pressio A" dient der Messung der Herzfrequenz und des Blutdrucks. Um grandmae Ergebnisse zu erhalten, muss der Druckmesser direkt am Arm unter den Kleidungsstücken aufgelegt werden. Verhalten Sie sich während des Messens ruhig und sprechen Sie nicht, halten Sie Ihr Gerät in Höhe des Herzens.
• Falls Sie zuvor sportlich tätig waren oder gebadet haben, warten Sie ca. 30 Minuten beschvir Sie die Messungen ausfuhren.
• Sie schalten ihren "Pressio A" durch Druck der Taste "START/STOP" aus oder unterbrechen eine Tätigkeit. Falls Sie vergessen haben, ihren Druckmesser auszuschalten, geschieht dies nach zwei Minuten automatisch.

3.2 Gegenanzeigen

• Ändern Sie nie aufgrund der von Ihnen ermittelten Ergebnisse die Einnahme von Medikamenten. Die Bewertung der Messungen und die darauf aufbauende Therapie darfasstlich vom behandelnden Arzt durchgefuhrt werden.
• Wenn Sie unter Herzrythmussörungen bzw. Arrhythmien leiden oder schwanger sind, sollenen Sie mit Imrher Arzt Rücksprache halten, ob die Blutdruckselbstmessung mit der "Pressio A" für Sie geeignet ist.
• Bei starker Arterioskerose am Handgelenk, arteriellen Verschlußkrankheiten im fortgeschrittenen Stadium oder bei Gefäßspasmen ist das Gerät nicht geeignet.
• Sollten während einer Messung Unannehmlichkeiten auftreten, betätigten Sie die «START/STOP» Taste, um eine sofortige Entlüfung der Oberarmmanschette zu erreichen. Öffnen Sie die Oberarmmanschette und legen Sie das Gerät ab.ittenehmen Sie Kontakt mithemr Händler auf.
• Das Gerätarf nicht im Umfeld eines Kernspintomographen betriebenen werden.
• Das Gerät ist nur zur Puls- und Blutdruckmessung bei Erwachsenen geeignet.
  Die Pulsanzeige des Gerätes kann nicht zur Kontrolle der Herzfrequenz eines Herzschrittmachers verwendet werden.
• Die Benutzung von Komponenten, die nicht dem Lieferumfang entsprechen, kann zu Messfehlern führen (Ausnahme: Batterien).
• Benutzen Sie das Gerät auf keinen Fall beim Baden oder Duschen. Sollte dennoch Flüssigkeit in das Gerät eindringen, müssen die Batterien sofort entnommen und die weitere Anwendung vermieden werden. Setzen Sie sich mit Ihr Handlert in Verbindung.

4 Funktionelemente

Der "Pressio A" verwendet die Schwingungsmethode zum Messen des systolischen / diastolischen Blutdrucks und der Herzfrequenz. Alle Werte werden auf dem LCD-Bildschirm abgebildet.

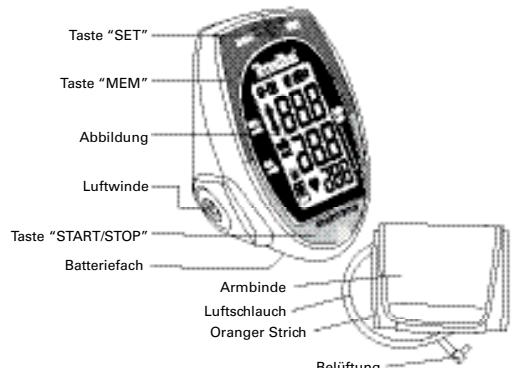

4.1 Beschreibung des "Pressio A"

(für den Anschluß an die Luftwinde)

4.2 Beschreibung der Abbildung

① Datum ② Uhrzeit
Systolischer Wert
4 Diastolischer Wert
⑤ Arterielle Frequenz
6 Herzfrequenz
⑦ Zeichen für leere Batterien
⑧ Messnumber
9 Speicherzeichen
10 Zeichen durchschnittliche Messung
Zeichen Einatmen/Ausatmen

5 Einrichtung

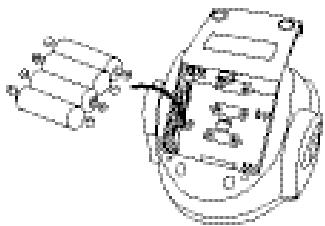

5.1 Vorbereitung

Öffnen Sie das auf der Unterseite des Gehäuses befindliche Batteriefach. Legen Sie die im Lieferumfang enthaltenen Batterien wie nebenstehend gezeigt ein. Nun schreiben Sie den unteren Teil.

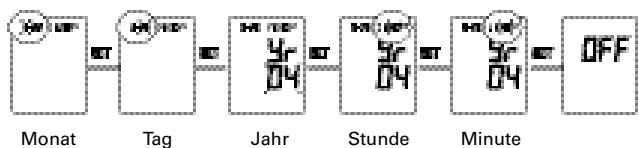

5.2 Einstellung des Datum und der Uhrzeit

• Ihr Druckmesser "Pressio A" ist ausgeschaltet. Betätigen Sie die Taste "SET" um das Datum und die Uhrzeit einzustellen. Die Monatsziffer leuchtet auf.
• Um diese zu berichtigen drücken Sie “MEM” Durch einzelmes Drücken erhöht sich die aufleichtende Ziffer um 1. Durch länger den Druck steigt die Monatsziffer automatisch.
• Nach dem Sie diese Einstellungen vorgenommen haben, drücken Sie neurnet "SET", um ihre Auswahl zu bestätigten und zum{nachsten Wert überzugehen.

Befolgen Sie die unter dargestellen Schritte zur Einstellung von Datum und Uhrzeit Ihr Druckmessers "Pressio A":

6 Bediennentung des "Pressio A"

• Stellen Sie sichere, dass der Luftschlauch wie hier dargestellt am Hauptgerät angeschlossen ist.

• Wickeln Sie die Armbinde um ihren Oberarm, wobei Sie die Handenfläne nach oben drehen. Nun befestigen Sie die Armbinde mit dem Velcro-Band an ihrem Arm.

• Halten sie den oberen Teil ihrer Armbrinde wie hier dargestellt, ca. 2 bis 3 cm oberhalb Ihres Ellbogens fest. Der orange Strich sollte sich auf der Innenseite Ihres Armues und das Wort "Angabe" nach aber generhtet befinden

• Setzen Sie sich auf einen Stuhl und stellen Sie die Fuß flach auf den Boden. Legen Sie ihren Arm auf einen Tisch, so dass sich Ihr Handgelenk in der Höhe Ihres Herzens befindet.

Der Blutdruck kann für beiden Arm unterschied ausfallen. Um die Messungen miteinander zu vergleichen, sollen den Blutdruck immer am gleichen Arm messen.

7 Messen der Herzfrequenz und des Blutdrucks

• Drucken Sie die Taste "START/STOP".
• Alle Zeichen erschreiben für ca. 2 Sekunden auf dem Bildschirm. Dies ist ein Test.

• Bei der Vorbereitung zur Messung werden die letzten Ergebnisse 1 Sekunde lang abgebildet.

Die Messung beginn. Wahrend des Luftinholens sieh Sie das Zeichen "Einatmen" auf Ihm Gerat. Dann laßt Ihr "Pressio A" Luft ab und das Zeichen "Einatmen" weicht dem Zeichen "Ausatmen"

• Sobald die Messung beendet ist, werden ihre Blutdrück und ihre Herzfrequenz (Puls) auf dem LCD-Bildschirm abgebildet.

8 Speicherfunktion

8.1 Messung speichern

• Ihr "Pressio A" speichert automatisch bis zu 60 Messergebnissen.
• Nachdem 60 Messergebnisse gespeichert sind, ersetztod eines neue Ergebnis das aiteste" Speicherergebnis.

8.2 Speicherdaten abrufen (Display)

Um die zulezt gespeicherten Ergebnisse auf Ihr dem Bildschirm zu sehen, drücken Sie die Taste “MEM”
Um alle gespeicherten Ergebnisse von Nr. 1 bis Nr. 60 einzusehen, drücken Sie anhaltend die Taste "MEM."

• Um die ersten Speicherungen einzehen, drücken Sie die Taste "SET".

These Funktion ist erst dann verfügbar, wenn sich im Speicher Messungen befinden!

Sind keine Daten abgespeichert, springt die Anzeige direkt in die Funktion "Datum und Uhrzeit einstehen".

8.3 Speicherdaten loschen

Um alle gemessenen Werte zu löschen, drücken Sie die Taste "MEM" direkt, ohne zuvor ihren "Pressio A" einzuschalten und halten diese Taste gedruckt, bis die Mitteilung "Crl" entscheidt.

9 Wartung und Pflege

9.1 Wartung und Pflege

• Wischen See bei Bedarf das Kunststoffgeschäuse und die Oberarmmanschette nur mit einem leicht angefeuchteten Baumwolltuch ab.
• Der Druckmesserarf nicht zerlegt, repariert oder zusammengeführtem werden.
• Bewahren Sie ihren Druckmesser fern von extremen Temperaturen, starker Feuchigkeit oder direkter Sonnenbestrahlung auf.
• Vermeiden Sie den Fall Ihres Druckmessers und gehen Sie vorsichtig damit um.
  -Tauchen Sie das Gerät nicht in Wasser. Falls Wasser eintritt, konnte er beschädigt werden.
• Verwendten Sie weiter Gas, noch starke Reinigungs- oder Lösungsmittel zur Reinigung Ihres Geräte.
• Batterien gehören nicht in den Hausmüll! Leere Batteriencitte nur in die im Handel aufgestelltten Entsorgungsboxen entsorgen.

9.2 Oberammanschettenwechsel

Benötigten Sie für die "Pressio A" eine neue Oberarmmanschette, so ist diese bei der Terraillon als Zubehör erhältlich. Der Oberarmmanschettenwechsel dar aus technischen Gründen ausschließlich durch die Terraillon erfolgen.itte wenden Sie sich bei Bedarf an ihren Handler.

IO Fehlerbeschreibung

10.1 Fehlernummer

Nummer	Ursache
Err 0	Das Gerät spürt keinen Puls oder der Puls ist zu schwach
Err 1	Zu schwaches Einatmen oder Armbinde falsch aufgelegt
Err 2	Kann den systolischen Wert nicht erhalten
Err 3	Der Druck der Armbinde ist zu stark
Err 4	Zeigt den diastolischen Wert nicht an oder dieser überschreitet den Durchschnittswert
Err 5	Zu schmelles Ausatmen
Err 6	Zu langsames Ausatmen
Err 7	Der systolische Wert liegt außerhalb des Bereichs
Err 8	Der durchschnittliche Druck liegt außerhalb des Bereichs
Err 9	Der Druck der Armbinde ist nicht ausgereichend

10.2 Beschreibung der Fehler und Lösungen

Voraussetzungen	Gründe	Lösungen
Keine Anzeige nachücken der Taste "START/STOP"	Falsche Einlage der Batterien	Geben Sie die Batterien richtig ein (siehe 5.1)
	Die Batterien sind fast leer	Tauschen Sie die Batterien aus
Das Zeichen "leere Batterien" erscheidt	Die Batterien sind fast leer	Tauschen Sie die Batterien aus
	Die Batterien konnten nicht richtig Funktionieren, weil sie kalt sind	Wärmen Sie die Batterien oder legen Sie an einen warmen Ort, bevor Sie sie erneut verwenden
Die Verwendungsdauer nimmt ab	Sie verwenden keine alkalischen Batterien	Verwenden Sie alkalische Batterien
Keine Anzeige nach der Messung	Ohr Batterien sind fast leer	Tauschen Sie die Batterien aus
Unglaubwürdige Ergebnisse werden angezeigt.Höher oder niedriger als die Durchschnittswerte	Sie haben während der Messungen nicht die richtige Position eingenommen	Setzen Sie sich richtig und messen Sie nochmals (siehe 6)
	Der Blutdruck kann entsprechende Werte aufweisen	Entspannen Sie sich und messen Sie nochmals
Ohr Herzfrequenz liegt über/unter dem durchschnittlichen Wert	Sie haben sich während des Messens bewegt	Bewegen Sie sich während des Messens nicht
	Sie haben die Messung nach einer Anstrengung ausgeführrt	Warten Sie nach einer Übung ca. 30 Minuten, dann messen Sie
Ihr "Pressio A" schaltet sich automatisch aus	Gerätablehler	Drucken Sie erneut die Taste "START/STOP" und messen Sie von Neuem
Erneute Belüfung während des Messens	Das ist normal; falls Ihr Blutdruck höher als der ursprüngliche Druck ist, pumpert der Druckmesser bei jedem Einatmen automatisch einem Druck von mehr als 20 mmHG bis der richtige Druck erreicht ist	Entspannen Sie sich und messen Sie nochmals
	Die Armbinde ist nicht befestigt	Befestigen Sie die Armbinde erneut

II Garantie- und Reparaturbedingungen

11.1 Garantie

Auf das Blutdruckmesser gewährt die Terraillon ein Jahr Garantie ab Verkaufsdatum. Das Verkaufsdatum ist durch die ordnungsgemäß ausgefüllte Garantiekarte oder Rechnung nachzuweisen.
- Mängel infolge von Material- oder Fertigungsfehlern werden innerhalb der Garantietzeit kostenbeseitigt.
- Durch eine Garantieleistung tritt keine Veränderung der Garantiezheit, weder für das Gerat noch für ausgewechselte Bauteile, ein.
- Von der Garantieleistung sind ausgeschlossen:

• alle Schäden, die durch unsachgemäß Behandlung, z.B. durch Nichtbeachtung der Bedienungsanleitung entwickelten sind.
• Schäden, die auf Instandsetzung oder Eingriffe durch Käfer oder unbefugte Dritte zurückzuführen sind.
• Transportschäden auf dem Weg vom Hersteller zum Verbraucher oder bei der Einsendung an den Kundendienst.

• Zubehorteile, die einer normalen Abnutzung unterliegen (Oberammanschette, Batterien usw.)

• Eine Haftung für mittelbare oder unmittelbare Folgeschäden, die durch das Gerat verursucht werden, ist auch dann ausgegeschlossen, wenn der Schaden an dem Gerat als ein Garantiefall anerkannt wird.

• Verloreneggangene Garantiekarten werden nicht ersetzt. Unberechtigt abgeänderte Garantiekarten sind ungültig.
• Weitergehende Ansprüche, gleich aus welchen Gründen, sind ausge-schlossen.

Die Terraillon gewährt keine Garantie auf die mitgelieferten Batterien.

11.2 Reparatur

Bitte fullen Sie im Garantiefall die Garantiekarte mit genauer Absenderund Fehlerangabe aus. Wenden Sie sichitten Ihren Handler, der Sie auch über die Versandmodalitäten informiert.

12 Vorschriften

"Pressio A" entspricht den europäischen Vorschriften, die dem Medizinproduktegesetz (MPG) zugrundeliegen. Die Qualität des Gerätes wurde nach der EG Richtlinie 93/42/EWG kontrolliert undträgt das -Zeichen CE0197.

PRESSIO A

GarantieKarte

Gerätebezeichnung Serialnummer (siehe Batteriefach).

Name.

StraBe

PLZ/Stadt

Land

Einkaufs Datum Verkäfer

Fehlerbeschreibung

Bitte fullen Sie diese Karte grundlich aus und Senden Sie sie mit dem Produkt ein.

PRESSIO A

GarantieKarte

Für Service und Reparaturittekontaktieren Sie

Stempel/Unterschrift des Handlers

Ansonsten wenden Sie sichitte an den Einzelhandler bei dem Sie这点 Gerät erworben haben. (DEU)
