MANUALE UTENTE PRESSIO A TERRAILLON

Legere per favore attendamente prima dell'uso! 49

ESP

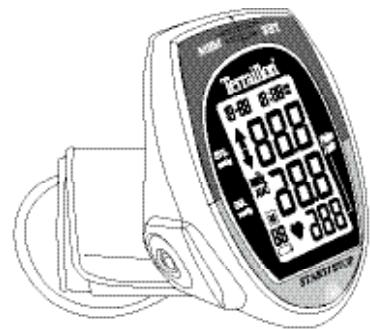

Misuratore di pressione da braccio

Istruzioni sull'uso

Terraillon®

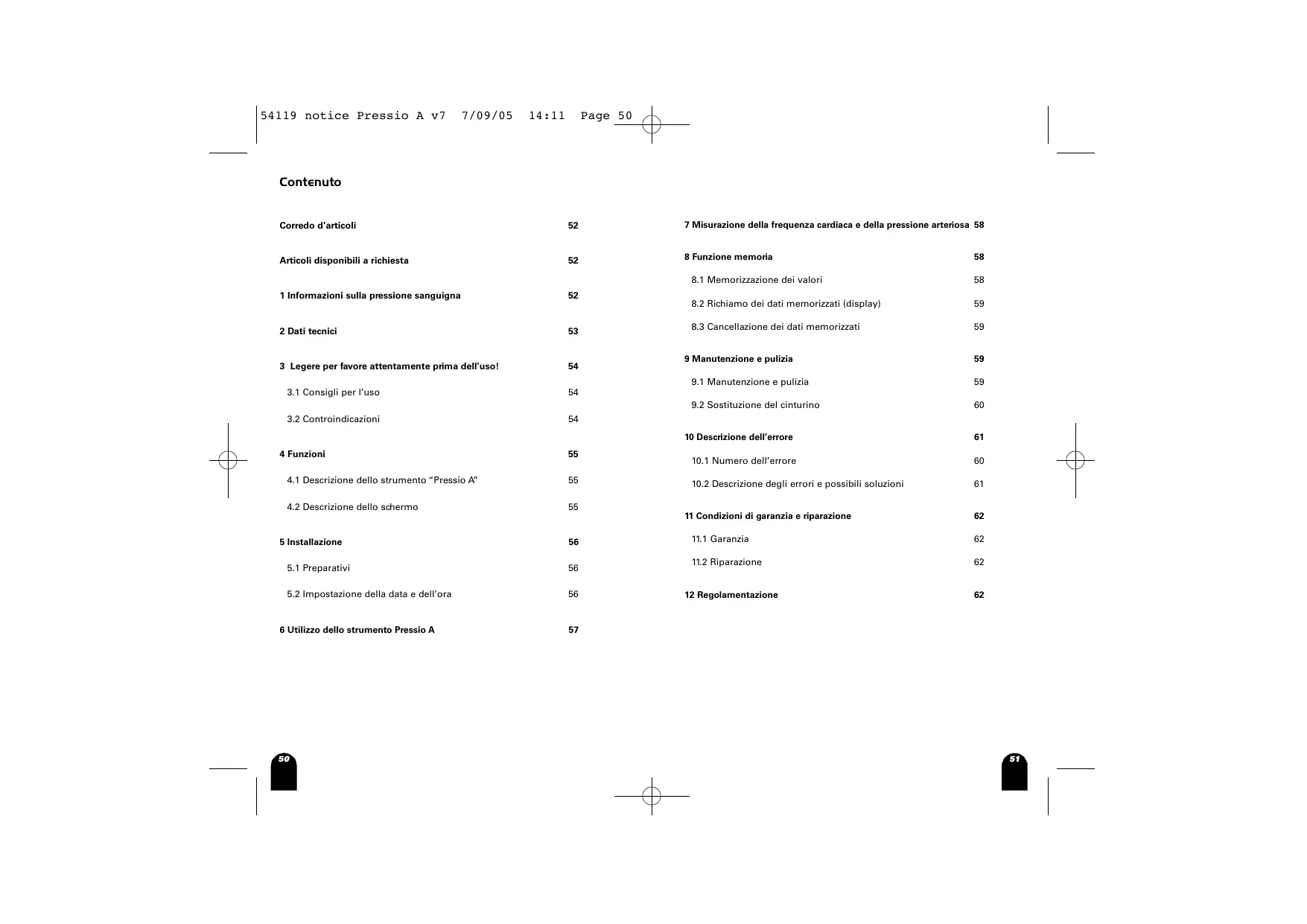

Contenuo

Corredo d'articoli 52
Articoli disponibili a richiesta 52
1 Informazioni sulla pressione sanguigna 52
2 Dati tecnici 53
3 Legere per favore attendamente prima dell'uso! 54
3.1 Consigli per l'uso 54
3.2 Controindicazioni 54
4 Funzioni 55
4.1 Descrizione dello strumento "Pressio A" 55
4.2 Descrizione dello schermo 55
5 Installazione 56
5.1 Preparativi 56
5.2 Impostazione della data e dell'ora 56
6 Utilizzo dello strumento Pressio A 57

7 Misurazione della frequenza cardiaca e della pressione arteriosa 58

8 Funzione memoria 58

8.1 Memorizzazione dei valori 58
8.2 Richiamo dei dati memorizzati (display) 59
8.3 Cancellation dei dati memorizzati 59

9 Manutenzione e pulizia 59

9.1 Manutenzione e pulizia 59
9.2 Sostituzione del cinturino 60

10 Descrizione dell'errore 61

10.1Numero dell'errore 60
10.2 Descrizione degli errors e possibili soluzioni 61

11 Condizioni di garanzia e riparazione 62

11.1 Garanzia 62
11.2 Riparazione 62

12 Regolamentazione 62

Grazie al bracciale regolabile dell'apparecchio "Pressio A" che misura la vostra frequenza cardiaca e la vostra pressione arteriosa, avete a disposizione unsystema di misurazione di prim'ordine, che si affida ad una Tecnologia all'avanguardia, dall'utilizzo extremamente simplice e dall'ottima affidabilità. Vi ringraziamo per la vostra fiducia e restiamo a vostra completa disposizione per maggiori informazioni sull'assistenza e sul prodotto.

Corredo d'articoli

1. Dispositivo da Bavolo "Pressio A" per la misurazione della pressione e del polso, con braccioli per uso domestico.
2. Istruzioni d'uso
3. Quattro pile (4 pile alkaline 1,5V)
4. Bracciale previsto per un diametro del braccio da 23 a 33 cm circa.

Articoli disponibili a richiesta

1. Bracciale previsto per un diametro del braccio da 33 a 43 cm circa.
2. Adattatore di rete

I Informazioni sulla pressione sanguigna

Nel circolo sanguigo del nostro corpo tutti gli organi e i tessuti vengono alimentati, a seconda delle necessità, con ossigeno e sostanze nutritive. Il cuore funge da pompa mantenendo il sangue in movimento. Normalmente batte con un ritmo regolare di 60 - 80 volte al minuto. EQLa la frequenza del polso.

La pressione sanguigna varia molte volte nel corso del giorno e della notte. Durante il sono i valori della pressione sono bassi. Abbiamo valori alti o molto alti quando ci alteriamo emotivamente o faciamo sforzi fisici. In questi ici l'autozzo temporaneo della pressione è assolutamente normale e si abbassa rapidamente.

La pressione sanguigna viene determinata alla contrazione e dal rilassamento del cuore. Si più misurare il valore massimo (pressione sistolica) e il valore minimo (pressione diastolica) della pressione.

La pressione vieneindicata in millimetri di una colonna de mercurio (mmHg).

I limiti massimi normali dei valori della pressione per gli adulti sono 135 / 85 mmHg.(su raccomandazione per la misurazione della pressione della Deutsche Liga zur Bekämpfung des hohen Blutdrucks e.V., Heidelberg) Misurandosi la pressione regolarmente si imparano molto cose sul proprio corso e sulle sue reazioniagli influssi esterni. Cosi si più vivere in modo più sano! Chiedete al vostro medico di informarvi sul vosto profilo personale.

Sara sicuramente lieto di aiutarvi. Riportiamo di seguito una tabella generale. I valore sono commone soggetti ad un'ulteriore interpretazione da parte di personale medico qualificato. 4 Uso dell'sfignomanometro "Pressio A"

Tabella di riferimento dell'Organizzazione Mondiale della Sanità

180~	grave
160~179	media
140~159	lieve	IPER
130~139	marginale
120~129	normali
~120	ipotensione
Systolic mmHG	Diastolic mmHG	potensione~80	normali~80	manimale~85~89	lieve~90~99	media~100~109	grave~110~180

2 Dati tecnici

Campo di misura

Pressione arteriosa: 30-280 mmHg

Frequenza cardiaca: 40-200 pulsazioni al minuto

Metodo di misurazione Oscillometrico

Capacità di memoria

60 misurazioni (pressione sistolica e diastolica, frequenza del polso, data e ora)

Precision

Pressione: ± 3 mmHg

Polso: +/- 4%

Fonte di alimentazione Quattro pile alcaline da 1,5V AA (DC6V)

Display Display a cristalli liquidi

grandezza visible ca. 70 × 50 ~mm

Temperatura di funzionamento +10^ + 40^

Umidità di funzionamento 15% - 95%

Temperatura di conservazione -20 °C - +50 °C

Umidità di conservazione 15% - 95%

Dimensioni del cinturino Circonferenza del braccio compresa tra 23 e 33 cm

(Bracciale da 33 a 43 cm disponibile su richiesta)

Dimensioni 128 mm x 150 mm x 59 mm (Largh x Lungh x Spess.)

3 Legere per favore attendamente prima dell'uso!

3.1 Consigli per I'uso

• Lo strumento "Pressio A" serve per misurare la frequenza cardiaca e la pressione arteriosa. Per poter ottener valori precise, il misuratore di pressione deve necessariamente essere positizzato direttamente sul braccio, sotto gli eventuali capi d'abbligamenti. Durante la misurazione, restate immobili e alla parlare, e tenete lo strumento obbligatoriamente all'altezza del cuore.
• Dapo aver praticato uno sport o dato un bagno, aspettate 30 minuti prima di effettuare la misurazione.
• Per spegnere lo strumento "Pressio A" o per interrompere un'azione in corso, premete il tasto "START/STOP? Se dimenticate di spegnere il misuratore di pressione, quello si spegnerà automaticamente dopo due minuti.

3.2 Controindicazioni

• Non modificare mai l'assunzione di farmaci in base ai risultati riscontrati. La valutazione delle misurazioni e la relativa terapia devono essere determinate esclusivamente dal medico curante.
• Se si suffre di disturbi del ritmo cardiaco e/o di aritmie o se si è in stato interessante, consultare il proprio medico per sapere se l'automisurazione della pressione è adatta nel proprio caso.
• L'apparechio non è adatto per soggetti affetti da un'accentuata arteriosclerosi del polso, da patologie occlusive delle arterie in stato avanzato o da spasmi vascolari.
• Nel caso in cui durante una misurazione si avertano dei fastidi, attivare il tasto "START/STOP" per sgonfiare immediamente il cinturino. Slacciate il cinturino e deporre l'apprecchio. Rivolgersi al proprio rivenditore.
• L'apparechio non deve essere più in funzione nelle vicinanzhe di apparecchi di diagnóstica per immagini.
• Il dispositorio è adatto esclusivamente alla misurazione del polso e della pressione sanguigna di uomini.
• L'indicazione del polso data dall'apparecchio non cui esso èttutilizzata per controllare la frequenza cardiaca di un pace-maker.
  -Luso di componenti non forniti con l'apparecchio vuo falsare le misurazioni (eccezione: pile).
• Non utilizzato mai l'apparecchio durante il bagno o la doccia. Se dovesse penetrare del liquido nell'apparecchio, estrarre immediatamente le pile e non riutilizarlo. Rivolgersi al proprio rivenditore.

4 Funzioni

Lostrumento "Pressio A" utilizes il metodologometrico per misurare la pressione arteriosa sistolica/diastolica e la frequenza cardiaca. Tutti i valori vengono indicate sullo schermo a cristalli liquidi..

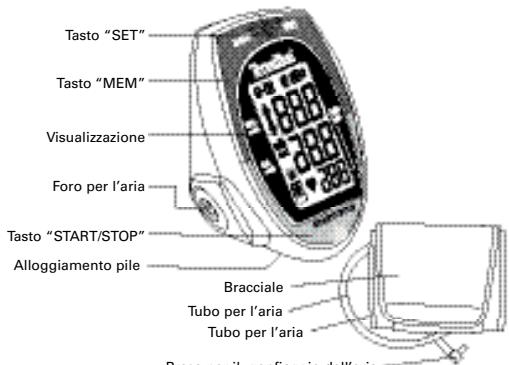

4.1 Descrizione dello strumento "Pressio A"

Presa per il gonfiaggio dell'aria (da collegare al foro per l'aria)

4.2 Descrizione dello schermo

① Data
② Ora
3 Valore sistolico
Valore sistolico
⑤ Freqenza arteriosa
6 Frequenza cardiaca
⑦ Spia di di pile scariche
8 Valore di misurazione
9 Simbolo di memoria
10 Simbolo di misurazione media
1 Simbolo di gonfiaggio/sgonfiaggio

5 Installazione

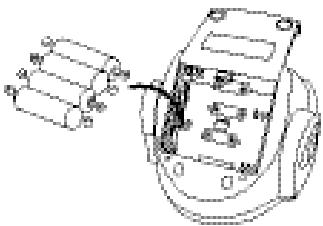

5.1 Preparativi

Aprire il vano batteria sul fondo del dispositorio. Inserire le pile fornite insieme all'apparecchio comeindicato nella figura al lato. Richiudete quindi il coperchio.

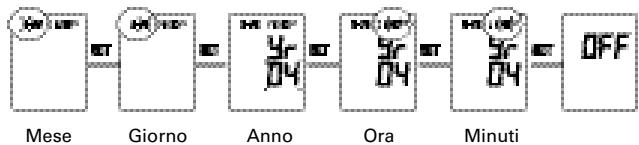

5.2 Impostazione della data e dell'ora

• Quando lo strumento "Pressio A" è spento, premete sul tasto "SET" per impostare la data e l'ora : il numero che indica il mese inizia a lampeggiare.
• Per impostare il valore, premete sul tasto "MEM". Se premete il tasto una volta sola, il numero che lampeggia aumento di 1 unità, tenendolo premuto, il valore indicante i mesi aumentorapidamente in successione.
• Dapo l'impostazione, premete alla volta sul tato "SET" per confirmare la vostra scelta e passare al valore successivo.

Seguite le fasi descripte qui sotto per impostare la data e l'ora del misuratore di pressione "Pressio A":

6 Utilizzo dello strumento "Pressio A"

• Verificate che la presa per il gonfiaggio dell'aria sua inserta correttamente nell'unità principale, come illustrato di lato.

• Fissate il bracciale direttamente sul,vostro braccio,con il palmo della mano rivolto versusl'alto.Regolate il bracciale sul braccio con la fascia in velcro.

• Posizione la parte superiore del bracciale circa 2 o 3 cm al di sopra del vosto gomito; come illustrato di lato. Verificate che l'indicatore arancione sua situato all'interno del vosto braccio e che la scritta "Index" si trovi nella parte contrassegnata alla didascalia.

• Prendeteosto su una sedia con i piedi appoggiati suolo. Sistemate il braccio su un tavolo e fate in modo che il vostro polso si alla stessa altezza del vostro cuore, come illustrato di lato.

La pressione varia da un braccio all'altro. Per poter effettuire un paragone tra i monitoraggi effettuati, misurate la pressione sempre sullo stesso braccio.

7 Misurazione della frequenza cardiaca e della pressione arteriosa

• Premete il tastingo "START/STOP".
  -Tutti i symboli compaioni sullo schermo per 2 secondi circa. Si tratta di un test di visualizzazione.

• Quando il misuratore di pressione è pronto per effettuire le rilevazioni, vengono visualizzati gli ultimi risultati misurati per 1 Secondo.

• La rilevazione della misurazione inizia.
  Durante il gonfiaggio, vedrete il simbolo "gonfiaggio" visualizzato sullo strumento. In seguito, il "Pressio A" si sgonfia, ed il simbolo "gonfiaggio" sostituirà il simbolo "gonfiaggio".

• Quando la rilevazione della misurazione è terminata, appariranno la vostra pressione arteriosa (tensione) e la vostra frequenza cardiaca (polso) sullo schermo a cristalli liquidi.

8 Funzione memoria

8.1 Memorizzazione dei valori

• II "Pressio A" è in grado di registrar automaticamente sono a 60 rilevazioni di misure.
• Quando i 60 risutati registrati in memoria sono tutti occupati, agli nuovo risultato sostituzione quello "più vecchio" conservato in memoria.

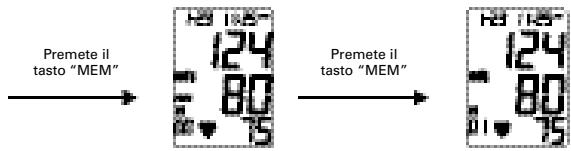

8.2 Richiamo dei dati memorizzati (display)

• Per visualizzare sullo schermo gli ultimi risultati inserti in memoria premete il tasto "MEM"
• Per accedere all'archivio storico delle vostre rilevazioni, alla 1 alla 60 continuate a tenere premuto t istao "MEM"

• Per ritornare alle prime registrazioni, premete il tasto "SET".

Questa funzione è disponibile esclusivamente se nella memoria ci sono delle misurazioni! Se non è memorizzato alcun dato, il display visualizzera direttamente alla funzione "impostazione di data e ora".

8.3 Cancellatione dei dati memorizzati

Per cancellare tutti i valori rilevati, premete il tasto "MEM" direttamente,enza accendere il "Pressio A", e tenete il tasto premuto fina alla visualizzazione sullo scherno del messaggio "Crl".

9 Manutenzione pulizia

9.1 Manutenzione e pulizia

• All'occorrenza, pulire la struttura in plastica e il cinturino solo con un panno di cotone leggermente umido.
• Il misuratore di pressione non deve essere smontato, riparato o rimontato.
• Conservate il vosto misuratore di pressione al riparo da temperature estreme, ambienti molto umidi e dal contatto diretto con la luce del sole.
• Non fate cadere il misuratore di pressione e maneggiatelo con cura.
• Non immergete l'appareccio nell'acqua. Se l'acqua dovesse penetrare nelle strumento, potrebbe danneggiarsi.
• Non utilizzate alcun tipo di gas, né detervisi aggressivi, né solventi per pulire l'apparechio.
• Le pile non devono essere buttate nel bidone dell'immondizia.
  Le pile scarche devono smaltite con le apposite scatole disponibili in commercio.

9.2 Sostituzione del cinturino

Nel caso in cui si abbia bisogno di un nuovo cinturino per il sfigmom anometro "Pressio A," si puo acquistare presso la Terraillon. Per ragioni tecniche la sostituzione del cinturino vuere essere effettuata esclusivamente alla Terraillon. All'occorrezza, rivolgersi al proprio rivenditore.

IO Descrizione dell'erreore

10.1Numero dell'errore

Numero	Causa
Err 0	L'apparecchio non rileva le pulsazioni,oppure le pulsazioni sono troppo fbleili
Err 1	Gonfiaggio insufficiente o bracciale sistemat male
Err 2	Il valore sistolico non viene visualizzato
Err 3	La pressione del bracciale è troppo forte
Err 4	Il valore diastolico non viene visualizzato oppure il valoresupera la media
Err 5	Lo sgonfiaggio è troppo rapido
Err 6	Lo sgonfiaggio è troppo lento
Err 7	Il valore sistolico sorpassa il valore normale
Err 8	La pressione media sorpassa il valore normale
Err 9	La pressione del bracciale non è sufficiente

10.2 Descrizione degli errors e possibili soluzioni

Descrizione	Causa	Correzione dell'errore
Non compaiano dati快来 aver premuto il tasto "START/STOP"	La posizione delle pilè è errata	Inserite lepilein modocorreto (cf 5.1)
	Le pile sono quasi scariche	Sostituitelepile
Compare il significolo "pile scariche"	Le pile sono quasi scariche	Sostituitelepile
	Quando sono fredde le pilie possono non funzionate in modo corretto	Scaldate lepileoppresistemateileun apostocaldo per un po'di tempraprima di riutilizarle.
La durata d'utilizzo diminuisce	Non state utilizzato pile alcaline	Utilizzate pilealcaline
Dopo la misurazione non viene visualizzato il valore	Le pile sono quasi scariche	Sostituitelepile
Vengono visualizzati valori improbabili, più alto o più bassidiella della media	La vostra posizione durante la rilevazione non era corretta	Ricominciate assumendouna posizione correttra (rif 6)
	La pressione è naturalmente soggetta ad oscillazioni	Rilassatevi ed effettuate la misurazione di nuovo
La vostra frequenza cardiaca è superiore/inferiore alla media	Vi siete mossi durante la misurazione	Non muovetevi durante la misurazione
	Avete effettuito la misurazione subito dopo uno sforzo	Dopo un sforzo fisico, attendedecira 30 minuti prima dieffettuire la misurazione.
Il "Pressio A" si spegne automaticamente	Concezione delsystema	Premete oncera una voltsul tasto "START/STOP"ed effettuate la misurazione di nuovo
Gonfiaggio d'aria ultorende duringa la misurazione	E'normale ; se la vostra pressione è superiore al valore iniziata della pressione, il misuratore pomerà automaticamente una pressione superiore a 20 mmHG ad ognigoni goniaggio fino a raggiungere una pressione corretta	Rilassatevi ed effettuate la misurazione di nuovo
	Il bracciale non è attaccato	Riattaccate ilbracciale

11 Condizioni di garanzia e riparazione

11.1 Garanzia

• Per l'apparecchio di misurazione della pressione Terraillon concede una garanzia di due anni a partire alla data di acquisto. La data di acquisto deve essere dimostrata mediante la schedà di garanzia debitamente compilata o la fattura corrispondente.
• Eventuali deteti frittanti da difetti di materiale o di fabbricazione verranno riparati praticamente nel periodo di validità della guaranía.
• Le prestazioni realizate sulla base della garanzia non danno diritto ad una progra della stessa, né per l'apparecchio né per i componenti sostituiti.

• Restano esclusi alla garanzia:

• tutti i dati derivanti da un uso impropero dell'appareccchio, per esempio il mancato rispetto delle struzioni d'uso.

• danni attribuibili alla manutenzione o ad interventi effettuali dall'acquirente o da terzi non autorizzati.
• danni di trasporto durante il tragitto dal fabbricante all'utente o la spezdizione al servizio clienti.

• gli accessori soggetti ad un'usura normale (cinturino, pile, ecc.)

• Si declina altresi qualsias责任感 per eventuali danni consequenceziali - diretti o indiretti- provocati dall'apparechio, se si riconosce il diritto di garanzia per i dati sull'apparechio.

• In caso di perdita della schedà di garazia, quest'u'ultima non viene sostituita.
  Le schedà di garazia modificate abusvamente non sono valide.
• É escluso qualsivoglia altrio diritto de reclamo, a prescindere delle ragioni che lo motivano.

Terraillon non concede alcuna garanzia per le pile fornite con l'apparecchio.

11.2 Riparazione

In caso di reclamo, compiling la schadà di garanziaindicando con precisione i dati relativi al mittente e i difetti riscontrati. Rivolgersi al proprio rivenditore per maggiori informazioni sulle modalità di spedizione.

12 Regolamentazione

"Pressio A" è conforme alle normative europee basate sulla legge dei prodotti medicali (MPG). La qualità dell'apparechio è stata controllata secondo le disposizioni della Direttiva CE 93/42/CEE. L'apparechio riporta il contrassegno CE0197.

PRESSIO A

Certificato di garanzia

Modello . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ...

Nome.

Indirizzo

Città

Nazione Codice Postale

Data di acquisito Acquistato in

Descrizione dell'errore

Compilare il certificato di garanzia in tutte le sue parti e spedirco unitamente al prodotto.

PRESSIO A

Certificato di garanzia

Per assistenza e riparazioni contattare

Indirizzo/Marchio del prodotto/Venditore

Se non è indicato, contattare il punto vendita per ulteriori informazioni
