PRESSIO A - Tensiomètre TERRAILLON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre automatique pour mesure au bras
Méthode de mesure	Oscillométrique
Dimensions (L x l x h)	128 mm x 150 mm x 59 mm
Poids (sans piles)	Environ 390 g
Alimentation	4 piles alcalines 1,5V AA (DC6V) ; adaptateur secteur en option
Affichage	Écran LCD avec date, heure, valeurs systolique/diastolique, fréquence cardiaque, numéro de mesure, symbole de piles, mémoire
Capacité mémoire	60 mesures (pression et pouls avec date et heure)
Plage de mesure - Pression	Précision ±3 mmHg
Plage de mesure - Pouls	40–200 battements/min, précision ±4%
Brassard inclus	Tour de bras 23–33 cm
Brassard optionnel	Tour de bras 33–43 cm
Conditions d'utilisation	Température +10°C à +40°C, humidité 15%–95%
Conditions de stockage	Température -20°C à +50°C, humidité 15%–95%
Extinction automatique	Après 2 minutes d'inactivité
Entretien	Nettoyer le boîtier et le brassard avec un chiffon légèrement humide ; ne pas immerger, ne pas utiliser de solvants
Sécurité	Contre-indiqué en cas d'arythmie sévère, grossesse, artériosclérose du bras, etc. ; ne pas utiliser à proximité d'un IRM
Pièces détachées	Brassard de rechange disponible auprès de Terraillon
Garantie	2 ans à compter de la date d'achat (hors piles et usure normale)
Normes	Conforme à la directive européenne 93/42/CEE, marquage CE0197
Accessoires fournis	Tensiomètre, brassard 23-33 cm, 4 piles AA, mode d'emploi

FOIRE AUX QUESTIONS - PRESSIO A TERRAILLON

Comment régler la date et l'heure ?

Éteignez l'appareil, puis appuyez sur la touche SET. Le mois clignote. Utilisez MEM pour ajuster la valeur, puis SET pour confirmer et passer au réglage suivant (jour, heure, minutes).

Que signifie le code d'erreur Err 0 ?

Err 0 indique que l'appareil ne détecte pas de pouls ou que le pouls est trop faible. Vérifiez la position du brassard, restez immobile et réessayez.

Comment nettoyer le tensiomètre ?

Utilisez un chiffon en coton légèrement humide pour essuyer le boîtier et le brassard. N'utilisez jamais de solvants, de détergents forts, et n'immergez pas l'appareil dans l'eau.

Puis-je utiliser l'appareil si je suis enceinte ?

Consultez votre médecin avant utilisation. La grossesse peut affecter les mesures et certaines contre-indications peuvent s'appliquer.

Comment effacer toutes les mesures en mémoire ?

Éteignez l'appareil, appuyez et maintenez la touche MEM jusqu'à ce que Crl s'affiche à l'écran. Toutes les données seront effacées.

Que faire si le brassard ne se gonfle pas suffisamment ?

Vérifiez que le brassard est bien positionné et que la prise d'air est correctement insérée. Si l'erreur persiste (Err 1), ajustez le brassard ou remplacez les piles.

Quelle est la capacité de la mémoire ?

L'appareil peut mémoriser jusqu'à 60 mesures (pression systolique/diastolique, fréquence cardiaque, date et heure). Les plus anciennes sont automatiquement remplacées.

Puis-je utiliser un adaptateur secteur ?

Oui, un adaptateur secteur (disponible sur commande) peut être utilisé. Il doit fournir 6V DC. L'utilisation d'adaptateurs non conformes peut entraîner des erreurs de mesure.

Comment interpréter les résultats de mesure ?

Les valeurs normales pour un adulte sont comprises entre 135 et 85 mmHg pour la pression systolique/diastolique. Seul votre médecin peut interpréter les mesures et ajuster un traitement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le sens des piles (voir schéma dans le compartiment) et remplacez-les si nécessaire. Si le problème persiste, contactez votre revendeur.

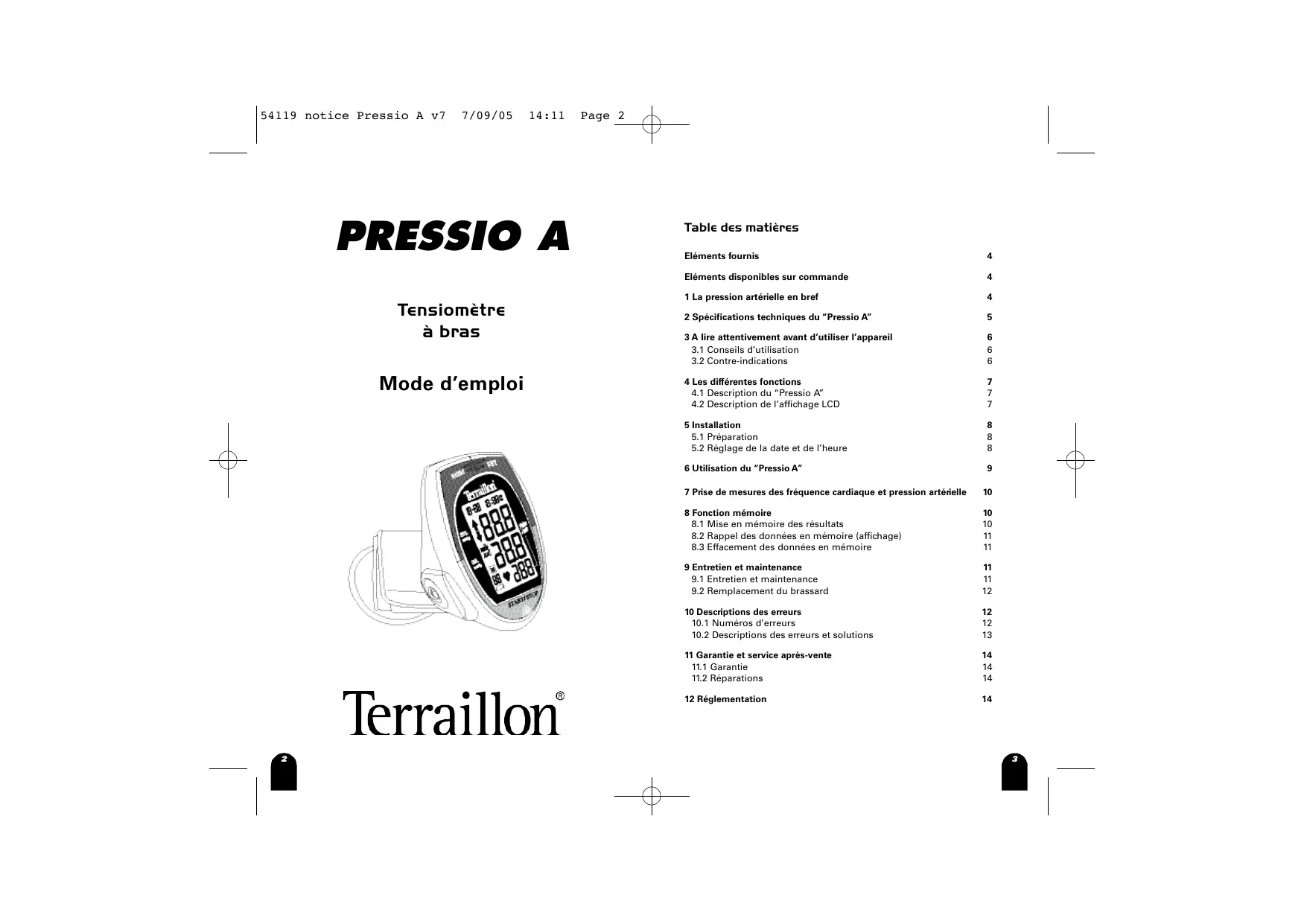

MODE D'EMPLOI PRESSIO A TERRAILLON

À dire attentivement avant d'utiliser l'appareil! 2

Éléments disponibles sur commande 4

1 La pression artérielle en bref 4

2 Spécifications techniques du "Pressio A" 5

3. A. Litre attentivement avant d'utiliser l'appareil. 6.

3.1 Conseils d'utilisation 6 3.2 Contre-indications 6

4. Les différentes fonctions 7

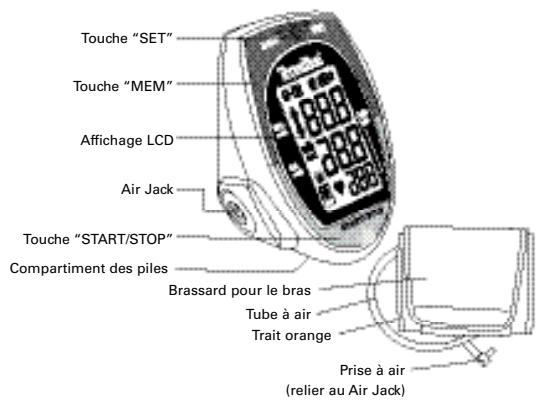

4.1 Description du "Pressio A" 7 4.2 Description de l'affichage LCD 7

5. Installation 8

5.1 Préparation 8 5.2 Réglement de la date et de l'heure 8

6 Utilisation du "Pressio A" 9 7 Prise de mesures des fréquences cardiaque et pression artérielle 10

8 Fonction mémoire 10

8.1 Mise en mémoire des résultats 10 8.2 Rappel des données en mémoire (affichage) 11 8.3 Effacement des données en mémoire 11

9 Entretien et maintenance 11

9.1 Entretien et maintenance 11 9.2 Remplacement du brassard 12

10 Descriptions des erreurs 12

10.1 Numéros d'erreurs 12 10.2 Descriptions des erreurs et solutions 13

11 Garantie et service après-vente 14

11.1 Garantie 14 11.2 Réparations 14

12 Réglementation 14

Avec le brassard modulable du "Pressio A" destiné à mesurer votre fréquence cardiaque et votre tension artérielle, vous disposez d'un système de mesures de premier ordre, basé sur une technologie de pointe, très facile à manipuler et d'une très grande fiabilité. Nous vous remercions de votre confiance et nous restons à tout moment à votre entière disposition si vous avez des questions en ce qui concerne le service et le produit.

Éléments fournis

1. Sphygmotensioniometre "Pressio A" pour mesurer soi-même la fréquence cardiaque et la tension artérielle au bras
2. Mode d'emploi
3. Quatre piles (4 piles alcalines 1,5V)
4. Brassard prévu pour un tour de bras d'environ 23 à 33 cm

Éléments disponibles sur commande

1. Brassard prévu pour un tour de bras d'environ 33 à 43 cm
2. Adaptateur de secteur

La pression artérielle en bref

Dans la circulation sanguine de notre corps, l'ensemble des organes et des tissus est, en fonction des besoins, alimenté en quantités suffisantes en oxygène et en substances nutritives. Le cœur jouant le rôle de pompe maintient le sang en circulation. Il bat normalement à un rythme régulier variant entre 60 et 80 coups par minute. C'est ce qu'on appelle la fréquence cardiaque.

La pression artérielle fluctue fréquemment au cours de la journée et de la nuit. Pendant le sommeil, la pression artérielle est BASSE. La tension artérielle peut sérieusement augmenter si nous nous enervons ou si nous fais des efforts physiques. L'augmentation passagère de la pression artérielle est dans ce genre de cas tout à fait normale. Elle redescend néanmoins rapidement.

La pression artérielle est produite par les battements du cœur en se contractant et en se relâchant. On peut mesurer la valeur maximale (systolique) et la valeur minimale (diastolique) de la pression artérielle.

La pression artérielle est indiquée en millimètres de pression de mercure (mmHg).

Pour les adultes, les limites normales de la pression artérielle maximale se situent entre 135 et 85mmHg (s.v.t. recommendations de la Deutsche Liga zur Bekämpfung des hohen Blutdrucks e. V., Heidelberg)

Si nous mesurons régulièrement la pression artérielle, nous apprenons une foule de choses sur notre corps et sur les réactions de celui-ci aux influences extérieures.

Nous pouvons ainsi vivre de manière plus saine! Informez-vous cependant sur votre profil personnel en ce qui concerne votre pression artérielle. Notre médecin se fera certainement un plaisir de vous aider.

Fréquence cardiaque (pouls) : 40-200 battements par minute

Méthode de mesure : Oscillométrique

Capacité de la mémoire : 60 mesures

(pression systolique et diastolique, fréquence cardiaque, date et heures)

Pression: ±3 mmHg

Pouls: ±4%

Source d'énergie : 4 piles alcalines 1,5V AA (DC6V)

(Adaptateur de secteur disponible sur commande)

Affichage à cristaux liquides (LCD)

Dimensions du cadran de lecture env. 70× 50mm

Température de service +10°C à +40°C

Humidité de l'air (utilisation) 15% - 95%

Température d'entreposage -20 °C - +50 °C

Humidity de l'air (entreposage) 15% - 95%

Taille du brassard : Tour de bras compris entre 23 et 33 cm

(Brassard de 33 à 43 cm disponible sur commande)

Dimensions 128mm× 150mm× 59mm (Larg x Long x Ep)

Poids Environ 390 g sans piles

4 Les différentes fonctions

Le "Pressio A" utilise la méthode oscillométrique pour mesurer la pression artérielle systolique/diastolique et la fréquence cardiaque. Toutes valeurs sont indiquées sur l'écran LCD.

4.2 Description de l'affichage LCD

Date Heure Valeur systolique Valeur diastolique Fréquence artérielle Fréquence cardiaque Symbole de piles vides Numéro de mesure Symbole mémoire Symbole de mesure moyenne Symbole Inflation/Déflation

3.1 Conseils d'utilisation

• Le "Pressio A" sert à mesurer la fréquence cardiaque et la pression artérielle. Pour obtenir des résultats exacts, le tensiomètre doit nécessairement être placé à même le bras en dessous de tout vêtement. Pendant la prise de mesures, restez immobile et silencieux, et tenez impérativement votre appareil à hauteur du cœur.
• Après avoir exercé un sport ou avoir pris un bain, attendez 30 minutes avant de prendre vos mesures.
• Pour éteindre votre "Pressio A" ou interrompre une action en cours, appuyez sur la touche "START/STOP". Si vous oubliez d'éteindre le tensiomètre, il s'éteindra automatiquement au bout de deux minutes.

3.2 Contre-indications

• En fonction des résultats obtenus, ne modifies jamais les médicaments prescrits. Seul le Médecin traitant est habilité à interpréter les mesures et à décider de la thérapie à mettre en œuvre en fonction de ceux-ci.
• Si vous souffrez d'arythmie ou de perturbations du rythme cardiaque ou si vous êtes enceinte, vous devez consulter votre médecin pour savoir si les contrôles de cette tension effectués par vous-même ne sont pas contre-indiqués.
• En cas d'artériosclérose du bras, de maladies arterielles obliterantes à un stade avancé ou en cas d'angiospasmes, l'utilisation de l'appareil est contre-indiquée.
• Si vous resentez des malaises pendant la prise de mesures, actionnez la touche "START/STOP" pour dégonfler immédiatement le brassard. Ouvrez le brassard et enlevez l'appareil. Veuillez prendre contact avec votre revendeur. L'appareil ne peut être mis en fonctionnement à proximité d'un remnographe.
• L'appareil est uniquement destiné à mesurer le pouls et la tension chez les femmes à l'exclusion de tout autre usage.
• L'appareil ne peut être utilisé pour contrôler la fréquence cardiaque d'un stimulateur cardioique.
• L'utilisation de composants ne faisant pas l'objet de la fourniture (à l'exception des piles) peut entraîner des erreurs de mesure.
• N'utilisez en aucun cas l'appareil en prenant un bain ou sous la douche. Si du liquide avait malgré tout pénétré à l'intérieur de l'appareil, vous ne devez enlever immédiatement les piles et éviter tout nouvel emploi. Prenez contact avec votre revendeur.

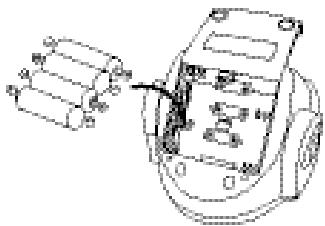

5.1 Préparation

Ouvrez le compartiment des piles situé au dos du boîtier. Introduisez les piles faisant partie de la fourniture comme indiqué ci-contre. Puis refermez le socle.

5.2 Réglage de la date et de l'heure

• Voite tensiomètre "Pressio A'est éteint. Appuyer sur la touche "SET" pour régler la date et l'heure et le chiffre représentant le mois se met à clignoter.
• Pour l'actualiser, pressez la touche "MEM". En appuyant sur cette touche une seule fois, le chiffre clignotant augmente de 1. En la maintenant enfoncée, les mois augmentent automatiquement.
• Une fois réglé, pressez la touche "SET" une nouvelle fois pour confirmer votre choix et passer à la valeur suivante.

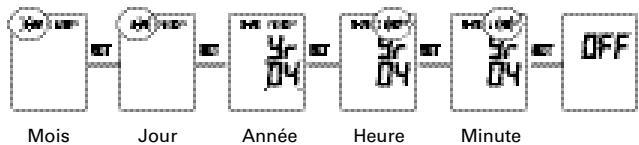

Suivez des étapes illustrées ci-dessous pour régler la date et l'heure de votre tensiomètre "Pressio A":

6 Utilisation du "Préssio A

Assurez-vous que la prise à air est bien insérée dans l'unité principale, comme indiqué ci-dessous.

• Enveloppez le brassard à même le haut de votre bras avec la paume tournée vers le haut. Ajustez votre brassard autour de votre bras en utilisant la bande de Velcro.

• Ajustez la partie supérieure de votre brassard à environ 2 à 3 cm au-dessus de votre coude; comme indiqué ci-contre. Assurez-vous que le trait orange soit placé à l'intérieur de votre bras et le mot "Index" soit situé dans la partie du

• Asseyez-vous sur une chaise et posez vos pieds à plat par terre. Placez votre bras sur une table afin que votre poignet soit au même niveau que votre cœur ; comme indiqué ci-contre.

La tension varie d'un bras à l'autre. Pour pouvoir comparer les mesures entre elles, prenez la tension du même bras.

7 Prise de mesures des fréquences cardiaque et pression artérielle

Appuyer sur le bouton "START/STOP". Tous les symboles apparaissent sur l'écran pendant environ 2 secondes. C'est un test d'affichage.

• Quand le tensionsmètre se prépare à prendre vos mesures, les derniers résultats enregistrés s'affichent pendant 1 Seconde.

• La prise de mesure commence. Pendant la prise d'air, vous allez voir le symbole "inflation" apparaître sur votre appareil.

Puis votre "Pressio A" va se dégonfler et le symbole "inflation" va laisser la place au symbole "déflation."

• Lorsque la prise de mesures est terminée, vos pression artérielle (tension) et fréquence cardiaque (pouls) s'affichent sur l'écran LCD.

8.1 Mise en mémoire des résultats

• Voite "Pressio A" peut enregistrer automatiquement jusqu'à 60 résultats de mesures.
• Une fois les 60 résultats de mesures enregistrés, chaque nouveau résultat remplace le "plus ancien" conservé en mémoire.

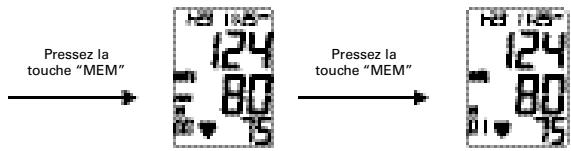

8.2 Rappel des données en mémoire (affichage)

• Pour faire apparaître sur votre écran les derniers résultats mis en mémoire, appuyez sur la touche "MEM".
• Pour accéder à l'historique de vos enregistres, du n°1 au n°60, continuez à appuyer sur la touche "MEM"

• Pour revenir aux premiers enregistrements, pressez la touche "SET".

Cette fonction n'est disponible que si des mesures sont conservées en mémoire!

Si aucune@email n'est mémoire, l'affichage saute directement à la position "Réglage de la date et de l'heure".

8.3 Effacement des données en mémoire

Pour effacer toutes les valeurs mesurées, pressez la touche "MEM" directement, sans allumer votre "Pressio A" et maintenez la touche enfoncée jusqu'à l'affichage sur leur écran du message "Crl".

9.1 Entretien et maintenance

• Essuyez si nécessaire le boîtier en plastique et le brassard uniquement au moyen d'un chiffon en coton légèrement humide.
• Le tensiometre ne doit pas être démonté, réparé ou remonté.
• Conservé vos tensiomètres à l'abri de toute température extrême, force humidité ou contact direct avec le soleil.
• Evitez toute chute de votre tensiomètre et manipulez-le avec précaution. N'immergez pas votre appareil dans l'eau. Si l'eau venait à y rentrer, cela pourrait l'endommager.
• N'utilisez aucun gas, ni déttergent fort, ni dissolvant pour nettoyer votre peaiel.
• Les piles ne peuvent être éliminées avec les ordures ménagères. Veuillez vous débarrasser des piles en le déposant dans les boîtes du commerce spécifique réservées à cet effet.

9.2 Remplacement du brassard

Si vous avez besoin d'un nouveau brassard pour le "Pressio A", vous pouvez vous procurer cet accessoire auprès de Terraillon. Pour des raisons techniques, le remplacement du bracelet doit se faire exclusivement par l'intermédiaire de Terraillon. Veuillez vous adresser le cas échéant à votre revendeur.

10.1 Numéros d'erreurs

Numéroes	Causes
Err 0	L'appareil ne détecte pas de pouls ou le pouls est trop faible
Err 1	Inflation trop faible ou brassard mal positionné
Err 2	Ne peut pas obtenir la valeur systolique
Err 3	La pression du brassard est trop forte
Err 4	N'affiche pas la valeur diastolique ou celle-ci dépasse la moyenne
Err 5	La déflation est trop rapide
Err 6	La déflation est trop lente
Err 7	La valeur systolique est au-delà de la norme
Err 8	La pression moyenne est au-delà de la norme
Err 9	La pression du brassard n'est pas suffisante

10.2 Descriptions des erreurs et solutions

Erreurs	Causes	Solutions
Pas d'affichage après avoir appuyé sur la touche "START/STOP"	La position des piles est incorrecte	Insérez les piles de manière adéquate (cf 5.1)
	Les piles sont presque vides	Remplacez vos piles
Le symbole "piles vides" apparait	Les piles sont presque vides	Remplacez vos piles
	Quand elles sont froiges, les piles peuvent ne pas fonctionner correctement	Réchauffez les piles ou placez les dans un endroit chaud pendant quelques temps avant de les utiliser de nouveau
La durée d'utilisation diminue	Vous n'utilise-vous pas des piles Alcaline	Essayez d'utiliser des piles Alcaline
Pas d'affichage après la prise de mesure	Vos piles sont presque vides	Remplacez vos piles
Des résultats douteux sont affichés. Plus élevés ou plus faibles que la moyenne	Vous n'avez pas été dans laonne positionpendant la prise de mesures	Recommencement ennant laonne position (cf 6)
	La tension varie naturellement	Relaxez-vous et essayez de nouveau de prendre vos mesures
Votre fréquence cardiaque est supérieure/infériorie à la moyenne	Vous ave bougependant la prise de mesures	Ne bougez pas pendant la prise de mesures
	Vous ave pris vos mesures juste après un effort	Aprés exercice, attendez environ 30 minutes avant de prendre vos mesures
Votre "Pressio A" s'éteint automatiquement	Conception du système	Appuyez sur la touche "START/STOP" de nouveau et reprenze vos mesures
Envoiè de l'air une nouvelle fois pondant la prise de mesure	C'est normal; si votre tension est supérieure à la valeur initiale de pression, le tensionsmètreva automatiquemopomper une pression supérieur de 20 mmHG pour chaque inflation jusqu'à atteindre une pression correcte	Relaxez-vous et essayez de nouveau
	Le brassard n'est pas attaché	Attaché de nouveau le brassard

11.1 Garantie

-Terraillon garantit cet appareil pendant deux ans à compter de la date d'achat. La date d'achat doit être prouvée au moyen de la carte de garantie correctement remplie ou d'un exemplaire de la facture. - Les défauts de matière ou de fabrication seront réparés gratuitement pendant la durée de validité de la garantie. - Toute intervention sous garantie n'a nullement pour effet de prolonger la durée de validité de cette garantie, que ce soit sur l'appareil ou sur les pièces remplacées. - Ne sont pas couverts par la garantie :

• L'ensemble des dommages provoqués par une utilisation incorrecte, par ex. en cas de non-respect du mode d'emploi.
• Les dommages consécutifs à une remise en état ou à des interventions d'acheteur ou de tiers non agrées.
• Les dégâts de transport survenus entre le lieu de fabrication et le domicile de l'acheteur ou en cas de renvoi de l'appareil au service après-vente.
• Les accessoires sujets à usure normale (bracelet, piles, etc.).
• Sont également exclus de la garantie les dommages consécuifs, directs ou indirects, provoqués par l'appareil, même si le dommage est imputable à une défaillance de l'appareil couverte par la garantie.
• Il ne sera en aucun cas procédé au remplacement des cartes de garantie égarées. Toute modification illicite de la carte de garantie entraîne l'annulation pure et simple de la garantie.
• Toutes autres présentations additionnelles pour chaque motif que ce soit sont exclues.

Terraillon n'accorde aucune garantie sur les piles faisant partie de la fourniture.

11.2 Réparations

En cas d'appel à la garantie, veuillez compléter la carte de garantie en y mentionnant les coordonnées exactes de l'expéditeur ainsi que le défaut constaté.

Adressez-vous à votre revendeur qui vous informera quant aux modalités d'expédition.

I2 réglementation

Le "Pressio A" est conforme à la réglementation européenne basée sur la loi relative aux produits Médicaux (MPG). La qualité de l'appareil a été contrôlée selon les exigences de la directive communautaire 93/42/CEE et l'appareil porte le signe communautaire CE0197.

Carte de garantie

Modèle Numéro de série.

Nom.

Rue

Ville

Pays Code postal

Date d'achat Vendeur

Détails de la panne

SVP remplissez entièrement cette carte et retournez-la avec l'appareil

Carte de garantie

Pour le SAV, contactez

Contactez votre point de vente pour plus d'informations.

(FRA)

Upper-Arm Blood

Pressure Monitor

SVP remplissez entièrement cette carte et retournez-la avec l'appareil

Warranty Card

Peso 390 g, pènza batterie

Modèle... Numéro de série

Naam

Straat

Plaats

Land Postcode
