BEDIENUNGSANLEITUNG DR 2765 CLATRONIC

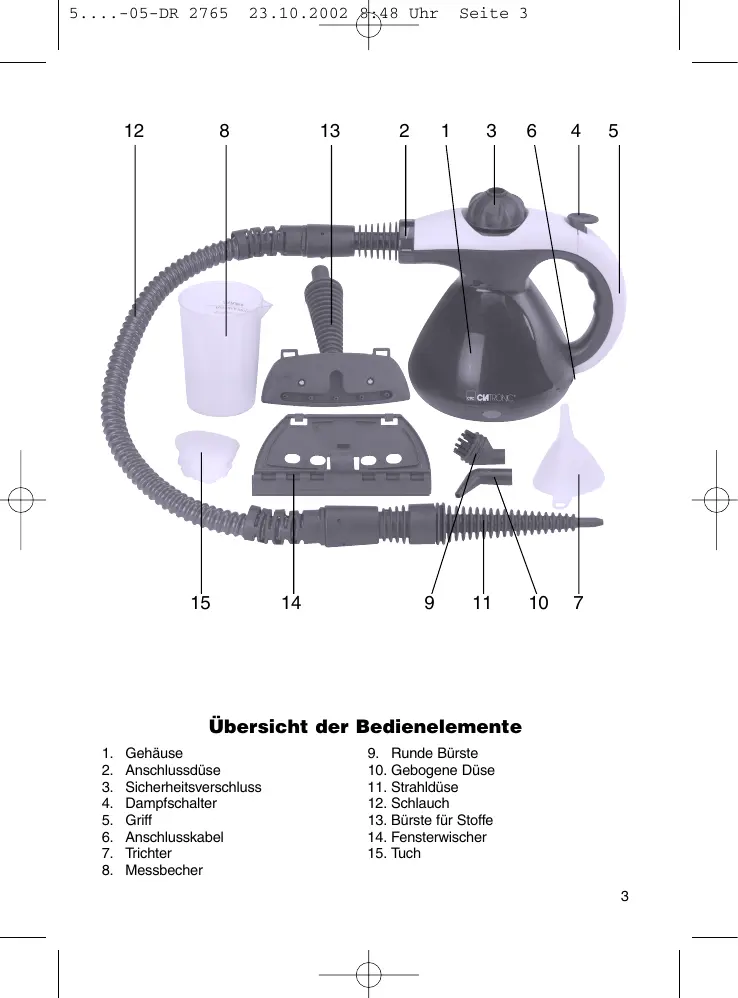

Übersicht der Bedienelemente

Gehäuse Anschlussdüse Sicherheitsverschluss Dampfschalter Griff Anschlusskabel Trichter Messbecher

13. Bürste für Stoffe

Seite 4 Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen. Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung. Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel). Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben. Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen. Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen. Verwenden Sie nur Original-Zubehör. Beachten Sie bitte die nachfolgenden ”Speziellen Sicherheitshinweise...”. Spezielle Sicherheitshinweise

Das Gerät ist mit einem Thermostat zur Temperaturbegrenzung , einer Schmelzsicherung und einem Sicherheitsverschluss ausgestattet. Das Gerät darf nicht während des Betriebes geöffnet werden. Während des Betriebs darf das Gerät nicht um mehr als 45° gekippt werden, zusammen mit dem Dampf könnte kochendes Wasser verschüttet werden. Den Dampfstrahl nie auf Personen, Tiere und elektrische Geräte richten (z.B. in die Backofenröhre). Das Gerät nie in Wasser oder andere Flüssigkeiten tauchen. Beim Nachfüllen stets den Netzstecker aus der Steckdose ziehen. Nicht überfüllen! Überschreiten Sie nicht die auf dem Messbecher angegebene Wassermenge! Das Gerät für Kinder unzugänglich aufbewahren. 5....-05-DR 2765

Seite 5 Keine Entkalkungsmittel, Lösungsmittel, Alkohol oder Reinigungsmittel beigeben, sie können das Gerät beschädigen oder gefährlich wirken lassen.

Achtung! Vor dem Abschrauben des Verschlusses (3) wie folgt vorgehen:

Stecker aus der Steckdose ziehen. Mit dem Dampfschalter den Druck ablassen. Verschluss (3) etwas lösen. Einige Sekunden warten, bevor Sie den Verschluss vollständig entfernen. Inbetriebnahme Auffüllen des Heizkessels vor Gebrauch! Vor dem Öffnen des Tankverschlusses muss der Netzstecker aus der Steckdose gezogen werden und stellen Sie durch betätigen des Dampfschalters sicher, dass das Gerät drucklos ist. Achtung! Es besteht Verletzungsgefahr! Öffnen Sie den Sicherheitsverschluss (3) erst, wenn aus den Düsen kein Dampf mehr austritt. Restwasser, welches sich noch im Kessel befindet, schütten Sie aus. Durch den Trichter (7) einen mit Wasser gefüllten Messbecher (8) in den Kessel einfüllen. Den Sicherheitsverschluss (3) wieder festschrauben. Anbringen der einzelnen Zubehörteile Runde Bürste, gebogene Düse Die runde Bürste und die gebogene Düse können an der Strahldüse, am Sechskant angebracht werden. Strahldüse, Schlauch, Bürste für Stoffe und Tuch

1. Das Zubehörteil bis zum Anschlag auf das Gerät schieben, dabei müssen das

Markierungszeichen auf der Düse und das gelbe Markierungszeichen am Gerät aufeinander ausgerichtet sein.

2. In Pfeilrichtung soweit drehen (Uhrzeigersinn), bis das Markierungszeichen am

Zubehör auf die Markierungslinie am Gerät ausgerichtet ist. Das Zubehörteil bleibt in dieser Positionen blockiert.

Die Strahldüse kann man am Schlauch oder direkt am Gerät verwenden. Der Schlauch (12) muss an die Anschlussdüse (2) angebracht werden. Anschließend können die Strahldüse (11) und die Bürste für Stoffe (13) am Schlauchende montiert werden. Verwenden Sie die Bürste für Stoffe (13) in Verbindung mit dem Tuch (15). Es ist zur Reinigung empfindlicher Oberflächen, wie z.B. Sofas und Sessel gedacht. Der Fensterwischer (14) wird unter die Bürste für Stoffe (13) gehakt.

Seite 6 Einschalten des Gerätes

Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontakt Steckdose 230 V, 50 Hz. Nach ungefähr 3-4 Minuten ist der Druck im Kessel aufgebaut. Zur Dampferzeugung bitte den Dampfschalter (4) drücken. Auffüllen des Wasserkessels während des Gerätebetriebs Ist kein Wasser mehr im Behälter, tritt bei Betätigung des Dampfschalters (4) kein Dampf mehr aus. Das Auffüllen des Wassers muss wie folgt vorgenommen werden:

1. Den Stecker aus der Steckdose ziehen!

2. Ungefähr 10 Sekunden warten und mit dem Dampfschalter den Restdruck

3. Den Sicherheitsverschluss (3) langsam aufdrehen und vor vollständigem

Öffnen einige Sekunden warten, bis der Überdruck entwichen ist.

4. Füllen Sie mit Hilfe des Trichters (7) frisches Wasser aus dem Messbecher (8)

in den Kessel ein. Nicht überfüllen! Überschreiten Sie nicht die auf dem Messbecher angegebene Wassermenge! Achten Sie auf Wasserspritzer, die eventuell aus dem Behälter austreten können. Um ein Spritzen von Wasser zu vermeiden, sollte das Wasser nach Öffnen des Sicherheitsverschlusses langsam in den Trichter eingefüllt werden.

5. Den Sicherheitsverschluss wieder festschrauben

6. Den Stecker wieder in die Steckdose stecken.

Reinigung und Wartung

Reinigungs- und Wartungsarbeiten dürfen nur ausgeführt werden, wenn der Stecker aus der Steckdose gezogen ist. Bevor das Gerät weggestellt wird oder gereinigt wird, muss es vollständig abgekühlt sein. Reinigen Sie das Gerät und das Zubehör nur mit einem leicht feuchten Tuch. Verwenden Sie zum Reinigen keine starken Reinigungs- und Lösungsmittel. Um eine gute und lang anhaltende Funktion zu gewährleisten, müssen einmal im Monat Kalkresten aus dem Heizkessels ausgespült werden. Bitte keinen Essig oder andere Entkalkungsmittel verwenden. 5....-05-DR 2765

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon). Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie! Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen. Im Garantiefall wenden Sie sich bitte an unsere Hotline. Sie können uns jedoch auch unter der unten stehenden E-mail Adresse erreichen. *) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch des kompletten Gerätes. Wenden Sie sich in desem Fall bitte an unsere Hotline! Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kostenpflichtig! Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen, Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpflichtig! Die Garantie erlischt bei Fremdeingriff. Nach der Garantie Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Service für unsere Haushaltsartikel

Verschleißteile für Haushaltsartikel (soweit diese nicht vom Fachmann ausgewechselt werden müssen), Ersatzkannen, Staubsaugerfilterbeutel usw. können Sie mit Angabe des Gerätetyps unter folgender TelefonHotline bestellen: Seite 8 Service für unsere Unterhaltungselektronik Verschleißteile und Ersatzteile für unsere Unterhaltungselektronik (soweit diese nicht vom Fachmann ausgewechselt werden müssen) wie z. B. Fernbedienungen, Bedienteilklappen, Lautsprecherblenden usw. können Sie mit Angabe des Gerätetyps unter folgender Telefon-Hotline bestellen: 0 21 52 / 20 06 – 888 0 21 52 / 20 06 – 666 Für technische Fragen haben wir für Sie folgende e-mail-Adresse eingerichtet: hotline@clatronic.de Interessieren Sie sich für weitere Clatronic-Produkte? Besuchen Sie doch einmal unsere Homepage unter www.clatronic.de oder www.clatronic.com Auch Ihre Bestellungen nehmen wir gerne unter o. g. Homepage-Adresse entgegen.

Seite 57 Technische Daten Modell: DR 2765 Spannungsversorgung: 230 V, 50 Hz Leistungsaufnahme: 1000 Watt Schutzklasse:

Betriebsdruck: 3 bar Tankinhalt: 350 ml Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft, wie z.B. elektromagnetische Verträglichkeit und Niederspannungsdirektive und wurde nach den neuesten sicherheitstechnischen Vorschriften gebaut. Technische Änderungen vorbehalten! D-47906 Kempen/Germany · Industriering Ost 40 Internet: http://www.clatronic.de · email: info@clatronic.de Stünings, Krefeld • 10/02 Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.
