BEDIENUNGSANLEITUNG SW 750 NILFISK

ZIEL UND INHALT DER ANLEITUNG 2

ADRESSATEN 2

AUFBEWAHRUNG DER ANLEITUNG 2

KONFORMITÄTSERKLÄRUNG 2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 2

ERSATZTEILE UND WARTUNG 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 2

FUNKTIONSEIGENSCHAFTEN 2

HINWEIS 2

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 3

BENUTZTE SYMBOLE 3

ALLGEMEINE HINWEISE 3

GERÄTEBESCHREIBUNG 5

AUFBAU UND BEDIENELEMENTE DES GERÄTS 5

ZUBEHÖR/SONDERAUSSTATTUNG 6

TECHNISCHE DATEN. 6

SCHALTPLAN 7

BETRIEB 8

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN 8

VOR DEM EINSCHALTEN DES GERÄTS 8

GERÄT EINSCHALTEN UND ABSTELLEN 8

GERAT IM KEHRBETRIEB 9

ABFALLBEHÄLTERENTLEEREN 9

NACH DER GERÄTEBENUTZUNG 9

LANGE STILLLEGUNG DES GERÄTS 9

ERSTE BETRIEBSZEIT 9

WARTUNG 10

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 10

LADEGERATKABEL UBERPRUFIN 10

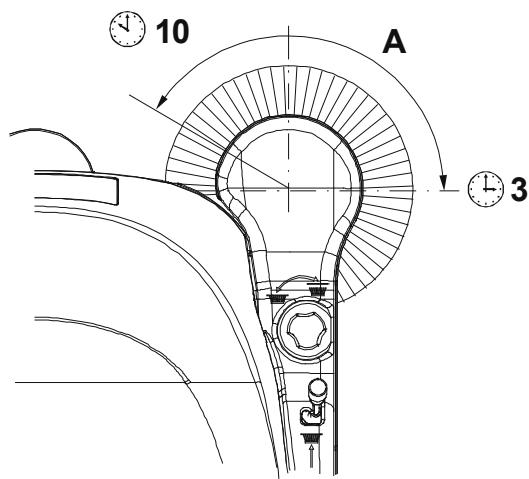

SEITENBESENHOHE UBERPRUFEN UND EINSTELLEN 11

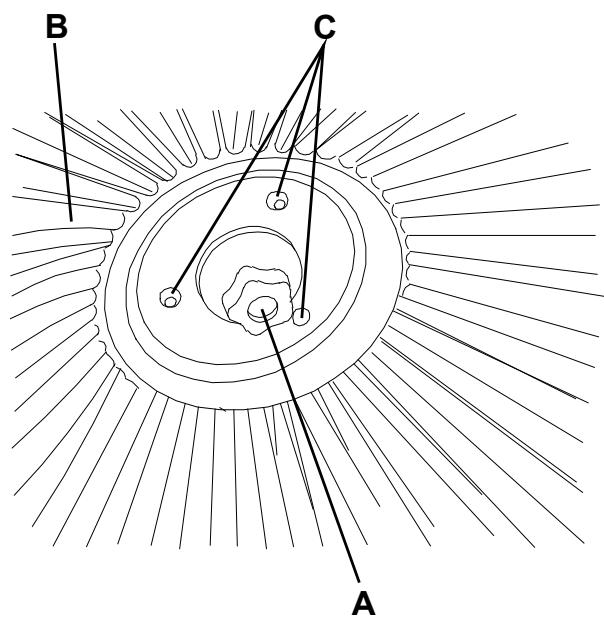

SEITENBESEN AUSBAUEN/EINBAUEN 11

HAUPTKEHRWALZENHOHE UBERPRUfen UND EINSTellen

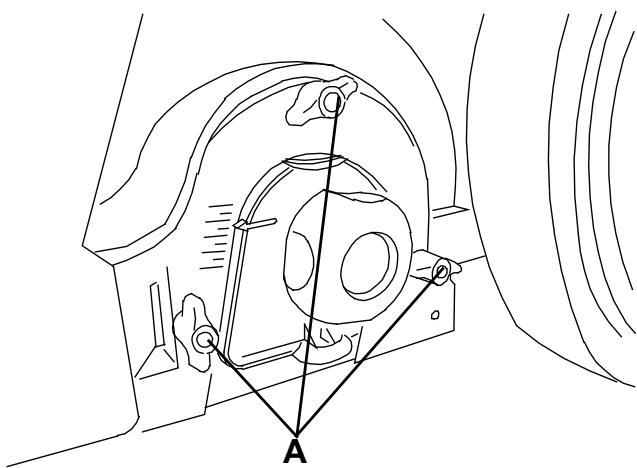

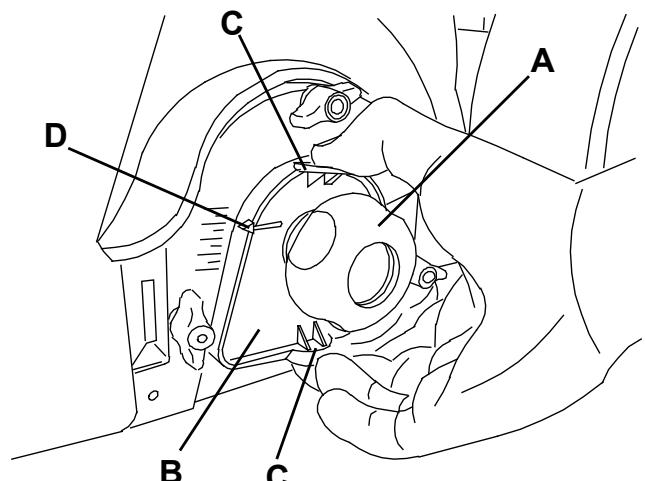

HAUPTKEHRWALZE AUSBAUEN/EINBAUEN 13

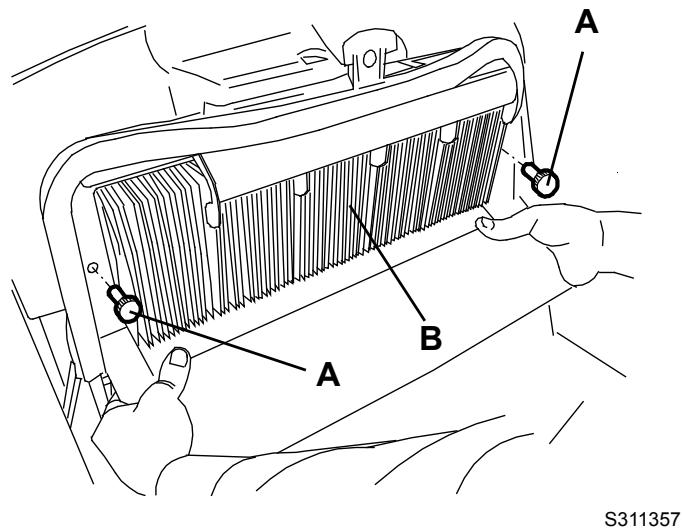

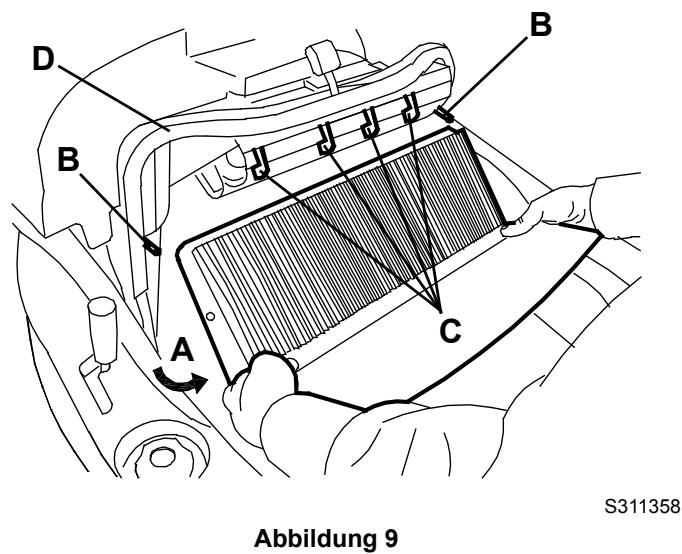

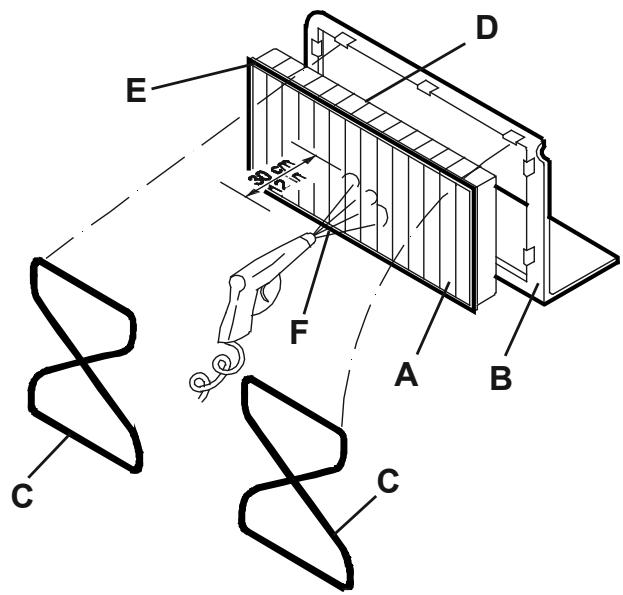

STAUBFILTER REINIGEN UND UBERPRUFIN, ABFALLBEHALTERDICHTUNGEN UBERPRUFIN 14

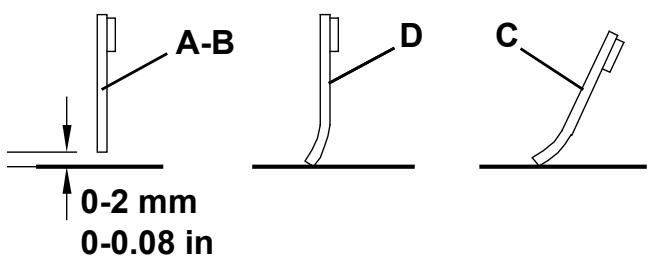

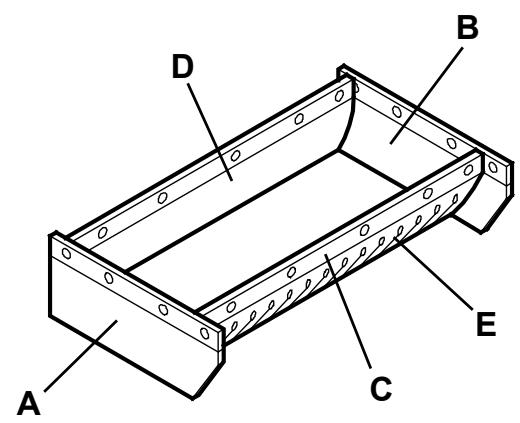

HOHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN 15

BATTERIE LADEN. 15

FEHLERSUCHE 16

VERSCHROTTUNG 16

EINLEITUNG

ANMERKUNG

Die in Klammern angegebenen Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellen Bauteile.

ZIEL UND INHALT DER ANLEITUNG

These Betriebsanleitung stellt der Bedienperson alle fur den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Gerats erforderlichen Informationen zu Verfugung. Sie enthalt Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung.

Vor allen Arbeitsen an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lessen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk.

ADRESSATEN

These Betriebsanleitungrichtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausfuhren. Nilfisk haftet nicht für Schäden, die durch Nichteinhaltung theses Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG

Die Betriebsanleitung ist am Gerät in dem darauf vorgesehen Fach, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen können, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerat gelieferte Konformitätserklung beschinent, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigeführten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (33) angegeben.

Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts.

These Informationen sind fur die Bestellung von Ersatzteilen erforderlich.itte notieren Sie hier die Geratedaten.

GERÄTEMODELL

Seriennummer GERÄT

ANDERE REFERENZANLEITUNGEN

Ersatzteilkatalog (im Lieferumfang enthalten)
Service-Anleitung (beim Nilfisk-Kundendienst einsehbar)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Kundendienst. Verwenden Sie immer Originalersatz- und -zubehörteile.

Der Nilfisk-Kundendienst steht Ihnen fur technischen Kundendienst und die Bestellung von Ersatz- und Zubehorteilen zur Verfugung.itte immer Modell und Seriennummer angegeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkaufen Geräten vorzunehmen.

Jegliche Änderung und/oder jegliches Hinzufugen von Zubehörteilen muss von Nilfisk ausdrücklich genehmigt und damit nur von Nilfisk vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

Die Kehrmaschine wurde zur Reinigung (Kehren und Saugen) von glatten und festen Böden im privaten und industriellen Bereich sowie zur Aufnahme von Staub und leichten Abfallen und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung besteht.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (6).

AUSPACKEN/LIEFERUNG

Bei Gerätelieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen öffentlich Beschädigungen vor, Verpackung aufbewahren, damit sie die Transportfirma, welche die Lieferung durchgeführt hat, in Augenscheinephenomenkann. Für die Schadenersatzleistung unverzüglich mit der Transportfirma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Gerats nachstehender Ende entspricht:

• Technische Unterlagen:

• Betriebsanleitung der Kehrmschine

• Ersatzteilliste der Kehrmschine
• 1 Sicherung des Ansauganlagenmotors

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahrenhin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen.

Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtigige Bedienpersonen sind daher der Beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHRI

Bezeichneteine, auch potenziell todiche, Gefahr fur die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nutzliche Funktionen. Widmen Sie Absätzen, die durch these Symbol gekennzeichnet sind, höchte Aufmerksamkeit.

ANMERKUNG

Bezeichneteine Anmerkung zu wichtigen oder nutzlichen Funktionen.

NACHSCHLAGEN

Weist darauf fin, dass vor der Durchführung jeglicher Arbeiten die Betriebsanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In this Abschnitt sind Warnhinweise in Bezug auf potentielle Geräte- und Personenschäden angeführrt.

GEFAHRI

• Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen, Hauptschalter der Maschine auf 0 stellen und, falls nötig, die Batterie trennen.
• Dieses Gerätarf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten.
• Batterien von Funken, Flammen und glühenden Gegenständen fernhalten.
• Bei Arbeiten in der Höhe von elektrischen Bauteilen sind sümttliche Schmuckstücke abzulegen.
• Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
• Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen geführlicher Stäube geeignet.

ACHTUNG!

• Vor der Benutzung des Ladegerats prufen, ob Frequenz und Spannung auf dem Gerätepschild der Netzspannung entsprechen.
• Das Kabel des Ladegerats nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Kabel des Ladegerats nicht in Türen einklommen und nicht über scharfe Kanten oder Oberflächenziehen. Mit dem Gerät nicht über das Ladegerätkabel fahren.
  Ladegerätkabel von bereits Oberflächen fernhalten.
• Sind Kabel oder Stecker des Ladegerats beschädigt, Batterien des Geräts nicht aufladen. Wenden Sie sich bei Schäden am Ladegerätkabel an einen Nilfisk-Kundendienst.
  Zur Verringerung der Brand-, Stromschlag- oder Verletzungsgefahr das unbeaufsichtigte Gerät nicht ans Stromnetz angeschlossen 参数。Vor Wartungsbearbeitungen, das Ladegerätkabel vom Stromnetz trennen.
• Funktioniert das Gerät nicht einwandfrei, wurde es im Freien abgestellt, ist es beschädigt oder ins Wasser gefallen, Gerät zu einem Nilfisk-Kundendienst bringen.
• Wahrend des Batterieladevorgangs nicht rauchen.
• Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.
• Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet undarf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
  Vor der Verwendung des Geräts sãmtliche Klappen und/oder Deckel schlieben.
• Das Gerät nicht in stark staubiger Umgebung verwenden.
• Das Gerät nicht als Spielzeug verwenden. Wir das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
• Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden.
  Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteileiten verfangen können.
• Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit atzenden Reinigungsmitteln saubern. Für die allgemeine Reinigung theses Geräteypes keinen Druckluftstrahl verwenden.
• Be der Verwendung dess Geräts darauf aufachten, dass weder Personen- noch Sachschäden entstehen. Achten Sie insbesondere auf Kinder.
• Keine Flüssigkeitsbehälter auf dem Gerät abstellen.
  Die Lagertemperatur des Geräts muss zwischen 0^ und +40^ liegen.
  Das Gerät nur bei Temperaturen zwischen 0^ und +40^ verwenden.
  Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
• Das Gerät nicht als Transportmittel verwenden.
• Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälte einsetzen.
  Zur Vermeidung von Schäden am Fußboden Besen bei stehendem Gerät nicht in Betrieb setzen.
• Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
• Nicht gegen Regale oder Baugerüste stoßen, vor allem wenn Gegenstände herunterfallen können.
  Die Fahrgeschwindigkeit an die jeweilige Bodenbeschaffenheit anpassen.
• Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straβen oder Wegen zugelassen.
  Die am Gerät angebrachten Hinweissschilder nicht entfernen oder verändern.
  Die für die Maschine vorgesehen Schutzvorrichtungen keinesfalls beschädigen und alle vorgesehenen Hinweise für die ordentliche Wartung sorgfältig befolgen.
• Nur mit dem Gerät gelieferte oder in der Betriebsanleitung angeführte Besen verwenden. Die Verwendung anderer Besen kann die Sicherheit beeinträchtigen.
• Bei Funktionstörungen sicherstellen, dass diese nicht durch mangelnde Gerätwartung verursacht wurden. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
  Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
• Zur Gewährleistung von Sicherheit und Leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführten halten.
• Müssen Bauteile ausgewechselt werden, stets beim Kundendienst oder einem autorisierten Vertragshändler ORIGINALERSATZTEILE anfordern.
• Das Gerät enthalt giftinge und schädliche Stoffe (Batterien, Kunststoffe etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschreiben ist. Fahrzeug am Ende seiner Lebensdauer vorschäftsmäßig entsorgen!

GERÄTEBESCHREIBUNG

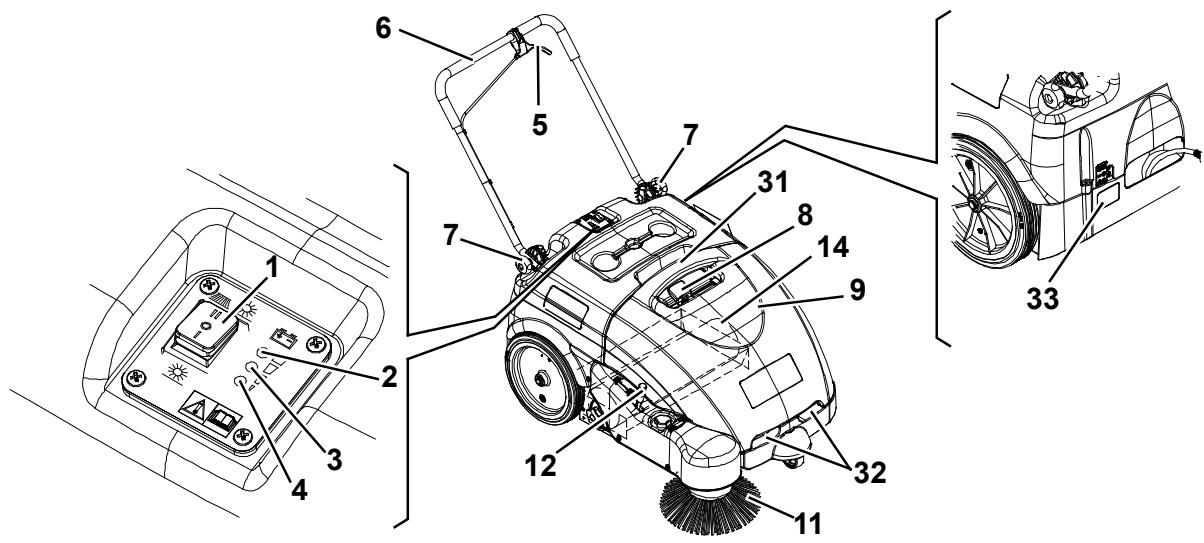

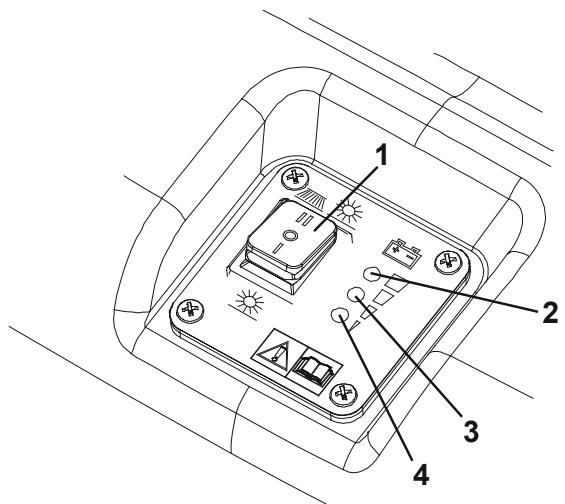

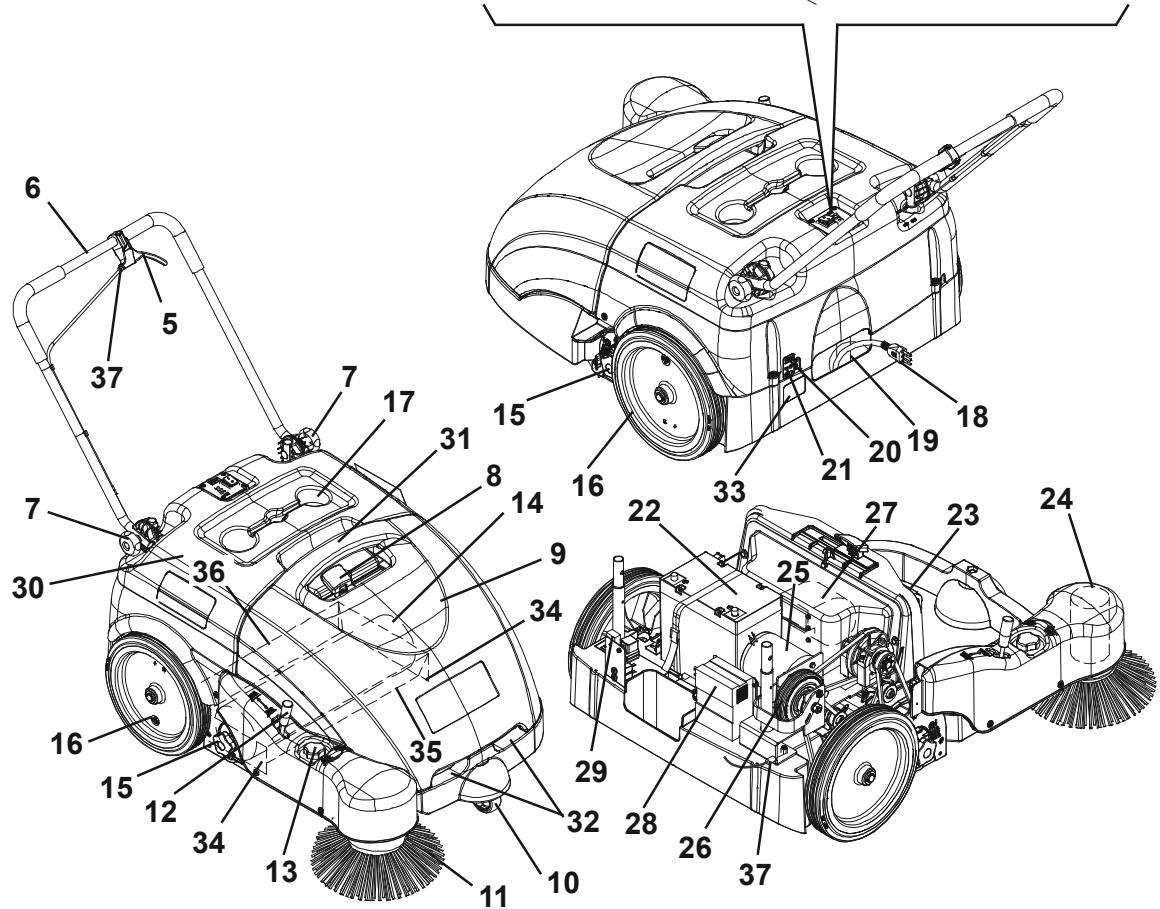

AUFBAU UND BEDIENELEMENTE DES GERÄTS

• In Stellung I werden die Ansauganlage und die Hauptkehrwalze eingeschaltet

• In Stellung II werden die Ansauganlage, die Hauptkehrwalze und der Seitenbesen eingeschaltet.

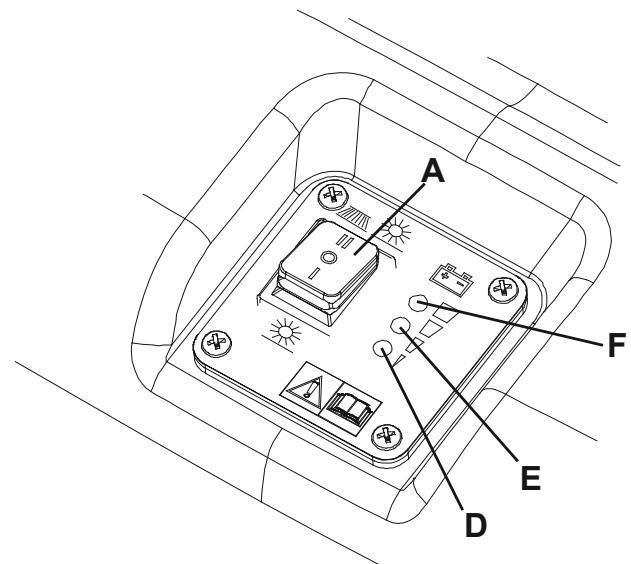

• Hauptschalter:

• Kontrolleuchte Batterien geladen (grün)
• Kontrolleuche Batterien fast leer (gelb)
• Kontrolleuchte Batterien leer (rot)
• Fahrhebel
• Schubbugel
• Einstellknöpfie Schubbügelneigung
• Drehregler Filteruttler
• Abfallbehälter
• Vorderrad, lenkbar
• Seitenbesen
• Hebel Seitenbesen anheben/absenk
• Drehregler Höheneinstellung Seitenbesen
• Hauptkehrwalze
• Drehregler Höheneinstellung Hauptkehrwalze
• Hinterräder, angetrieben
• Stauflicher
• Ladegeratkabel
• Ladegeratkabelfach
• Rückschaltbare Sicherung Seitenbesenmotor
• Rückschaltbare Sicherung Hauptmotor
• Batterie
• Staubfilter
• Seitenbesenmotor
• Hauptmotor
• Antriebsrad
• Ansauglufter

• Ladegerat

• Flachsicherung Motor Ansauganlage (7,5 A)

• Haube
• Oberer Griff Abfallbehälter
• Untere Griffe Abfallbehälter
• Schild Seriennummer/technische Daten/Konformitätszeichen
• Seitlichen Schmutzfangklappen
• Schmutzfangklappe vom
• Schmutzfangklappe hinter
• Antriebsriemenregler

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung geleiferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörnteile/ Sonderausstattungen lieferbar:

1. Bürsten aus anderen Materialien als die Standardbürsten
2. 80-Ah-Batterie
3. Nicht kreidende Schmutzfangklappe

ANMERKUNG

Bitte setzen Sie sich für weitere Informationen zu den obengennten Zubehörteilen/Sonderausstattungen mit einem Handler ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Allgemein	Werte
Arbeitsbreite (ohne Seitenbesen)	500 mm
Arbeitsbreite (mit Seitenbesen)	720 mm
Geräteabmessungen mit nach vorne geklapptem Schubbügel und ohne Seitenbesen (Länge x Breite x Höhe)	998 x 797 x 501 mm
Mindestbodenfreiheit (ohne Schmutzfangklappen)	25 mm
Maße Hauptkehrwalze (Durchmesser x Länge)	200 x 500 mm
Durchmesser Seitenbesen	315 mm
Drehgeschwindigkeit Hauptkehrwalze	335 U/min
Drehgeschwindigkeit Seitenbesen	100 U/min
Maximale Steigfähigkeit	2%
Kapazität Abfallbehälter	60 Liter
Gerätesamtgewicht (mit Standardbatterie)	68 kg
Maße lenkbares Vorderrad (Durchmesser x Breite)	75 x 32 mm
Maße Hinterräder (Durchmesser x Breite)	300 x 45 mm
Höchstfahrgeschwindigkeit	3,7 km/h
Schalldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)	59,3 ±3 dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871) (LwA)	78 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1)	< 2,5 m/s2

Elektrische Bauteile	Werte
Spannung elektrische Anlage	12 V
Standardbatterie	GEL, 12 V, 45 Ah
Optionale Batterie	GEL, 12 V, 80 Ah
Ladegerät	6 A
Hauptmotor	200 W, 1.500 U/min
Seitenbesenmotor	40 W
Ansauganlagenmotor	50 W

Staubansaugung und -filterung	Werte
Staubfilter	5-10 μm (Polyester)
Oberfläche Staubfilter	1 m²
Unterdruck Hauptkehrwalzenraum	12 mm H₂O

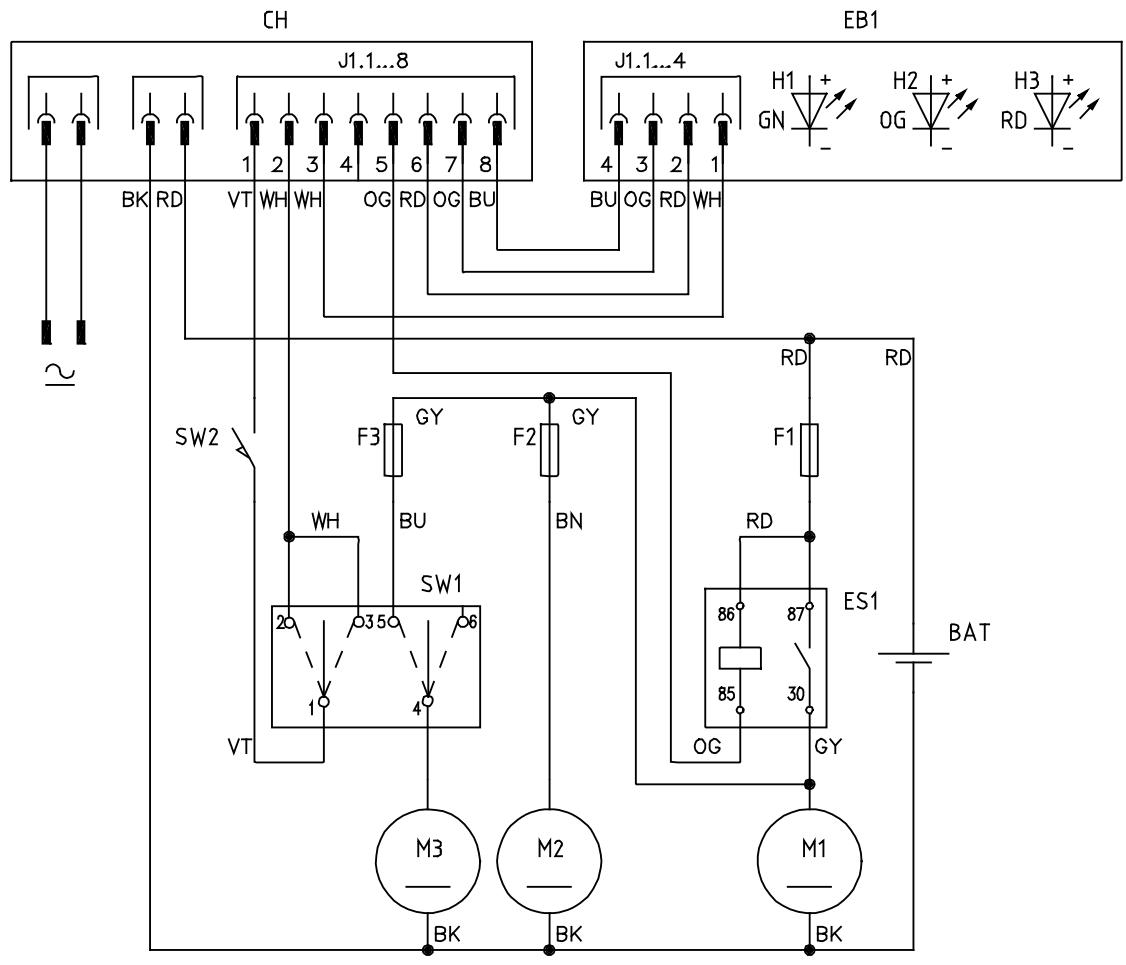

SCHALTPLAN

Legende

BAT	Batterien
CH1	Ladegerät
EB1	LED-Platine
ES1	Relais
F1	Hauptsicherung
F2	Sicherung Ansauglüfter
F3	Sicherung Seitenbesen
M1	Hauptmotor
M2	Ansauganlagenmotor
M3	Seitenbesenmotor
SW1	Hauptschalter
SW2	Mikroschalter Abfallbehälter

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

S311349

BETRIEB

S311348AB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

• GEFAHR
• ACHTUNG
• HINWEIS
• ANMERKUNG

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen.

Die Schilder keinesfalls abdecken und bei Beschädigung sofort ersetzen.

BATTERIEN EINES NEUEN GERÄTS ÜBERPRÜFEN

Das neue Gerät wird bereits mit einer eingebauten Standard-GEL-Batterie mit 12 V, 45 Ah (wartungsfrei) geliefert.

VOR DEM EINSCHALTEN DES GERÄTS

1. Prufen, ob keine Klappen/Hauben am Gerat geöffnet sind und ob normale Betriebsbedingungen vorliegen.
2. Ist das Gerät nach einem Transport noch nicht eingesetzt worden, prüfen, ob alle zum Transport verwendeten Sicherungsklötze und Arretiervorrichtungen entfern wurden.
3. Prufen, ob der Seitenbesen und die Hauptkehrwalze eingebaut sind, gegebenenfalls montieren (siehe Kapitel „Wartung").

GERÄT EINSCHALTEN UND ABSTELLEN

Gerä einschalten

1. Einstellknöpfie (7) lösen und gewünschte Schubbügelneigung (6) einstellen. Ist die gewünschte Neigung erreicht, Knöpfie festdrehen.
2. Soll lediglich die Hauptkehrwalze (14) verwendet werden, Hauptschalter (1) auf I stellen.

Soll auch der Seitenbesen (11) eingesetzt werden, Hauptschalter (1) auf Il stellen, Hebel (12) ausrasten und Seitenbesen absenken.

Prüfen, ob die grüne Kontrollleuche (2) an ist (Batterie geladen).

Leuchtet die gelbe (3) oder die rote Kontrollleuchte (4) auf, Hauptschalter (1) auf 0 stellen und Batterien aufladen (siehe Kapitel „Wartung").

ANMERKUNG

Der Seitenbesen (11) kann auch abgesenkt oder angehoben werden, wenn er in Betrieb ist.

1. Schubbügel (6) festhalten, Fahrhebel (5) langsam drücken und mit Kehren beginnen.

Gerät abstellen

1. Zum Anhalten des Geräts Fahrhebel (5) loslassen.
2. Hauptschalter (1) auf 0 stellen und Ansauganlage, Seitenbesen und Hauptkehrwalze anhalten.
3. Hebel (12) nach hintenziehen, in die Halterung einrasten und Seitenbesen (11) anheiten.

GERÄT IM KEHRBETRIEB

1. Seitenbesen und Hauptkehrwalze nicht zu lange bei stehendem Gerät rotieren halten: Der Fußboden können beschädigt werden.
2. Für eine effiziente Kehrleistung muss das Staubfilter am hochsten sauber sein. Aus thisem Grund muss der Filterruttler regelmäßig wie folgt betätig werden (alle 10 Minuten, je nach Staubigkeit des Bodens).

Gerat anhalten und Hauptschalter (1) auf 0 stellen.
Zum Rutteln des Staubfilter, Drehregler (8) des Filterruttlers mehrere Male nach rechts und links dreiben.
Hauptschalter (1) auf I oder II stellen und weiterkehren.

ANMERKUNG

Ist der Staubfilter verstoptf, kann die Kehrmschine Staub und Abfälle nicht mehr aufnahmen.

HINWEIS!

Ist es erforderlich nassen Boden zu kehren, Gerat nur fur kurze Zeitspannen verwenden.

1. Am Arbeitsende und bei vollem Abfallnehmer (9), Abfallnehmer entleeren.

ANMERKUNG

Ist der Abfallbehälter voll, kann die Kehrmaschine Staub und Abfälle nicht mehr aufnahmen.

ABFALLBEHÄLTERENTLEEREN

Gerät anhalten und Hauptschalter (1) auf 0 stellen.

Abfallbehälter (9) mit den Griffen (31) und (32) entfern den und in einen Sammelbehälter entleeren.

Abfallbehälter wieder anbringen.

Das Gerät kann jetzt wieder zum Kehren eingesetzt werden.

ANMERKUNG

Bei ausgebautem Abfallbehälter sind die Gerätefunktionen blockiert.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Hauptschalter (1) auf 0 stellen.
2. Filterrettlter mit dem Drehregler (8) betätigen.
3. Abfallbehälter (9) entleeren (siehe vorstehenden Abschnitt).
4. Hebel (12) nach hintenziehen, in die Halterung einrasten und Seitenbesen (11) anheben.
5. Sicherstellen, dass sich das Gerät nicht selbstätig in Bewegung setzen kann.
6. Batterien laden (siehe Kapitel „Wartung").

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgtVBorbereiten:

1. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführten.
2. Prufen, ob der für das Gerät vorgesehene Lagerort trocken und sauber ist.
3. Gerat leicht anheben, sodass Schmutzfangklappen, Hauptkehrwalze und Rader den Boden nicht berühren.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sightbaren Teile auf Universehrheit und Dichtigkeit prüfen.

WARTUNG

Sorgfällige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts.

Nachstehend ist die Übersichtstabelle planmäßige Wartung angeführrt. In Abhängigkeit von bestimmten Arbeitsbedingungen können die Wartungsintervalle variieren. Sümmtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsarbeiten sind bei ausgeschalteten Gerät und, falls erforderlich, mit getrennten Batterien durchzuführen.

Lesen Sie aufmerksam alle Anweisungen des Abschnitts „Sicherheit".

Alle planmäßigen und außerordentliches Wartungsarbeiten dürfen nur von Fachpersonal bzw. einem autorisierten Kundendienst durchgeführt werden.

In dieser Anleitung sind nachstehend nur die einfachsten und früigsten Wartungsarbeiten angeführrt.

ANMERKUNG

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung" vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Alle 10 Stunden	Alle 50 Stunden	Alle 200 Stunden	Alle 400 Stunden
Ladegerätkabel überprüfen
Seitenbesen- und Hauptkehrwalzenhöhe überprüften und einstellen
Höhe und Funktionsfähigkeit der Schmutzfangklappen überprüften
Staubfilter reinigen und auf Schäden überprüften
Dichtungen des Abfallbehälters überprüften
Funktionsfähigkeit des Filterrüttlers überprüften			(*)
Sichtprüfung der Antriebsriemen und der Kupplung			(*)
Spannvorrichtung des Antriebsriemens einstellen			(*)
Muttern- und Schraubenspannung überprüften			(*) (1)
Kohlebürsten der Motoren überprüften oder auswechseln				(*)

(*) Für die entsprechenden Arbeitssschritte, siehe Service-Anleitung.
(1) Und nach den ersten 8 Stunden.

LADEGERÄTKABELÜBERPRÜFEN

Sorgfällig prüfen, ob das Ladegerätkabel (18) und der entsprechende Stecker Abriebspuren, Schnitte, Risse oder sonstigen Schäden aufweisen.

Wenden Sie sich bei Schäden am Ladegerätkabel und/oder dem jeweiligen Stecker an einen Nilfisk-Kundendienst.

SEITENBESENHOHE UBERPRUFIN UNDEINSTELLEN

1. Die korrekte Bodenfreiheit des Seitenbesens überprüfen, folgendermaßen vorgehen:

2. Gerät auf ebenen Untergrund stellen und Seitenbesen absenken.

3. Bei stehendem Gerät Seitenbesen eineuge Sekunden drehen halten.
4. Seitenbesen durch Betätigten des Schalters (1) anhalten, Besen anheben und Gerät zur Seite fahren.
5. Prüfen, ob die Seitenbesenspur hinsichtlich Ausdehnung und Ausrichtung der Abbildung (A, Abb. 1) entspricht: Der Seitenbesen muss den Boden in einem Kreissegment zwischen „10 Uhr und 3 Uhr“ berühren.

6. Weicht die Spur ab, Hauptkehrwalzenhöhe wie in nachstehendem Punkt 2 erläutert einstellen.

7. Zur Hoheneinstellung der Seitenbesen Drehregler (13) im oder gegen den Uhrzeigersinn drehen.

8. Arbeitsschritte unter Punkt 1 erneut ausführren, um zu überprüfen, ob die Seitenbesenhöhe korrekt eingestellt ist.
9. Ist die Einstellung wegen übermäßig Verschleißes der Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze wie im nachstehenden Abschnitt erlautert austauschen.

SEITENBESEN AUSBAUEN/EINBAUEN

HINWEIS!

Es wird empfohlen, beim Auswechseln der Seitenbesen Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein konnten.

1. Gerät auf ebenem Untergrund abstellen.
2. Hauptschalter (1) auf 0 stellen.
3. Seitenbesen anheben.
4. Knopf (A, Abb. 2) in der Mitte des Seitenbesens Herausdrehen. Seitenbesen (B) von den drei Stiften (C) offen und abnehmer.
5. Den neuen Seitenbesen in die drei Stifte (C) einrasten und am Gerät montieren. Knopf (A) eindreten.
6. Höhe der neuen Hauptkehrwalze wie im vorstehenden Abschnitt erläutert einstehen.

Abbildung 1

S311350

Abbildung 2

S311351

HAUPTKEHRWALZENHOHE UBERPRUFBEN UNDEINSTELLEN

1. Bodenfreiheit der Hauptkehrwalze wie folgt überprüfen:

Gerat auf ebenem Untergrund abstellen.
- Bei stehendem Gerät Hauptkehrwalze eineuge Skunden drehen halten.
- Hauptkehrwalze durch Betätigten des Schalters (1) anhalten und Gerät zur Seite fahren.
- Überprüfen, ob die Hauptkehrwalzenspur (A, Abb. 3) in ihrer gesamten Länge 3 bis 5 cm breit ist.
- Weicht die Spur ab, Hauptkehrwalzenhöhe wie in nachstehendem Punkt 2 erläutert einstellen.

1. Hauptschalter (1) auf 0 stellen.

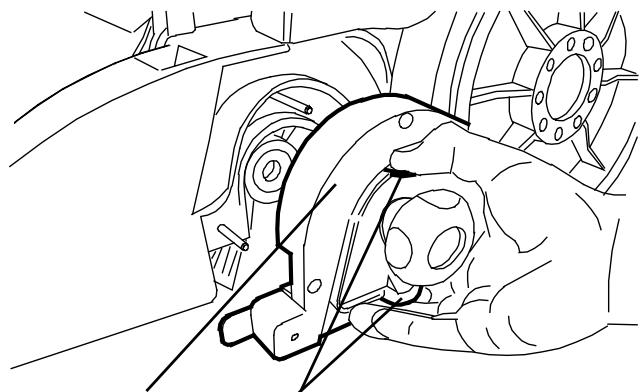

2. Knopf (A, Abb. 4) von beiden Seiten des Gerätslös.

3. Halterung (B) an den Punkten (C) greifen, nach außenziehen und zur Einstellung der Hauptkehrwalzenhöhe anheiten oder absenken. Übersicht (D) zeigt an, wie welt die Hauptkehrwalze bewegt werden muss. Knopf (A) von beiden Seiten des Geräts eindrehen und festziehen.

4. Arbeitsschritte unter Punkt 1 erneut ausführren, um die korrekte Einstellung der Hauptkehrwalzenhöhe zu überprüfen.

5. Ist die Einstellung wegen übermäßig Verschleißes der Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze wie im nachstehenden Abschnitt erlautert austauschen.

HINWEIS!

Ist die Hauptkehrwalzenspurt zu breit (über 5 cm), wird der normale Gerätebetrieb beeinträchtig. Es kann zu einer Überhitzung der beweglichen und elektrischen Bauteile kommt, wodurch die Betriebsdauer stark verkurzt wird.

Die vorstehend angeführte Überprüfung** besonders sorgfältig vornehmen und das Gerät niemals unter anderen als den angegebenen Bedingungen verwenden.

Abbildung 3
Abbildung 4

HAUPTKEHRWALZE AUSBAUEN/EINBAUEN

HINWEIS!

Es wird empfohlen, beim Auswechseln der Hauptkehrwalze Arbeitshandschuhe zu tragen, da Abfälle mit scharfen Kanten zwischen den Borsten eingeklemmt sein konnten.

1. Gerät auf ebenem Untergrund abstellen.
2. Hauptschalter (1) auf 0 stellen.
3. Abfallbehälter (9) abnehmen.
4. Handräder (A, Abb. 5) auf der linken Geräteseite vollständig aufdrehen.
5. Klappe (A, Abb. 6) an den Punkten (B) festhalten und entfernen.
6. Hauptkehrwalze (A, Abb. 7) an den Punkte (B) und (C) festhalten, in Pfeilrichtung (E) ziehen und vom Mitnehmerbolzen (D) abnehmer. Hauptkehrwalze in Pfeilrichtung (F) abziehen.
7. Beim Einbau der neuen Hauptkehrwalze die Borsten wie auf der Abbildung ausrichten.
8. Die neue Hauptkehrwalze durch Ausführren der Schritte 3 bis 6 in umgekehrter Reihenfolge einbauen.
9. Höhe der neuen Hauptkehrwalze wie im vorstehenden Abschnitt erläutert einstehen.

S311354

Abbildung 5

A
B

Abbildung 6

S311355

Abbildung 7

S311356

STAUBFILTER REINIGEN UND ÜBERPRÜFEN, ABFALLBEHÄLTERDICHTUNGEN ÜBERPRÜFEN

1. Gerät auf ebenem Untergrund abstellen.
2. Hauptschalter (1) auf 0 stellen.
3. Abfallbehälter (9) abnehmen.

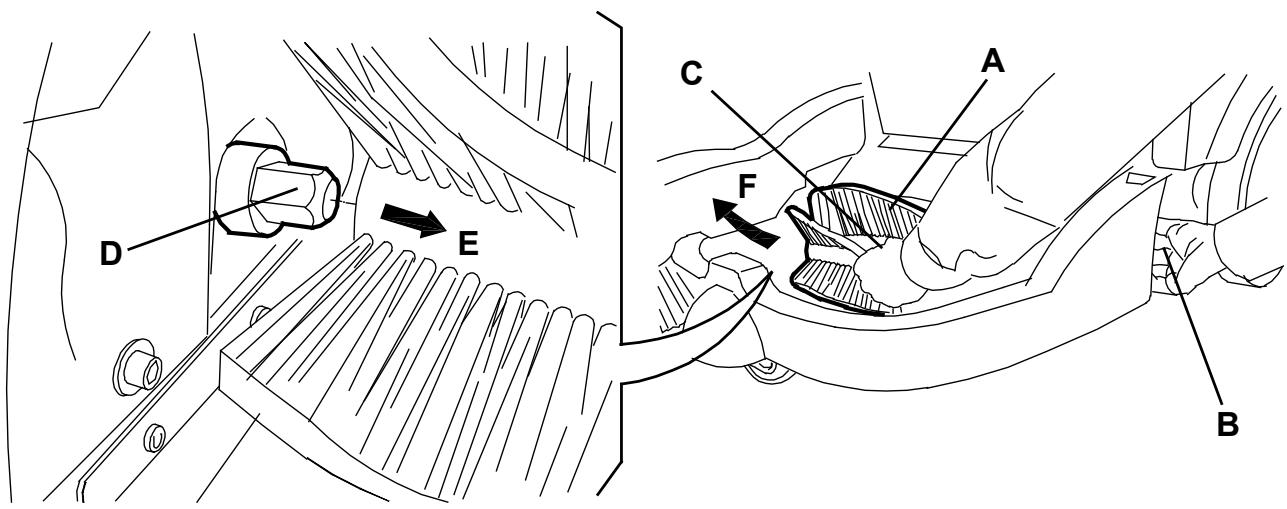

4. Knöpfé (A, Abb. 8) lösen.
5. Staubfilter (B) wie auf der Abbildung dargestellt festhalten.
6. Staubfilter, umihn von den Bolzen (B) zu losen, in Pfeilrichtung (A, Abb. 9) drehen und abnehmer. Filter absenken, umihn von den Klammens (C) des Filterruttlers zu losen.
7. Die 2 Gummibänder (C) aushängen und Filter (A, Abb. 10) vom Rahmen (B) abnehmer.
8. Den Filter in geeigneter Umgebung unter freiem Himmel reinigen: Die der Dichtungsseite (E) gegenüberliegenden Seite (D) auf eine ebene und saubere Oberfläche klopfen. Reinigung mit einem senkrechten Druckluftstrahl (F) mit maximal 6 bar abschieden: Druckluftstrahl im Abstand von mindestens 30 cm ausschiedlich auf die Dichtungsseite (E) richten.

Filterkorper auf Risse prufen. Gegebenenfalls austauschen.

Der Filter kann zur gründlichen Reinigung mit Wasser und gegebenenfalls mit nicht schaumendem Reinigungsmittel gespüt werden. Wird der Filter auf diese Weise gereinigt, verringgert sich, selbst bei hoher Filterqualität, die Lebensdauer des Filters, der folglich hαufiger ausgewechselt werden muss. Die Verwendung ungeeigneter Reinigungsmittel beeinträchtigt die Funktionseigenschaften des Filters.

1. Die gesamte Auflagefläche der Gummidichtung (E) des Filters reinigen und prüfen, ob sie unversehrt ist und die Dichtigkeit gewährleistet. Gegebenenfalls Filter austauschen.
2. Die gesamte Auflagefläche der Abfallbehälterdichtung (D, Abb. 9) reinigen und prufen, ob sie unversehrt ist und die Dichtigkeit gewährleistet. Gegebenenfalls austauschen.
3. Die ausgebauten Bauteile in der umgekehrten Reihenfolge des Ausbauw wieder einbauen.

ANMERKUNG

Beim Filtrereinbau muss die Dichtung (E, Abb. 10) in die auf der Abbildung gezeigte Richtung weisen.

Abbildung 8

Abbildung 10

HOHE UND FUNKTIONSFÄHIGKEIT DER SCHMUTZFANGKLAPPEN ÜBERPRÜFEN

1. Gerat auf einen ebenen Untergrund stellen, der als Bezugsfläche für die Überprüfung der Schmutzfangklappenhöhe geeignet ist.
2. Hauptschalter (1) auf 0 stellen.
3. Überprüfen, ob die Bodenfreiheit der seitlichen Schmutzfangklappen (A und B, Abb. 11) zwischen 0 und 2 mm beträgt. Prüfen, ob die Schmutzfangklappen unversehrt sind und:weder Schnittte noch Risse aufweisen, die die Saugfähigkeit des Geräts beeinträchtigen konnen. Falls erforderlich, die seitlichen Schmutzfangkluppen austauschen (siehe Service-Anleitung).
4. Überprüfen, ob die vordere und die wichtere Schmutzfangklappe (C und D, Abb. 11) liegt auf dem Boden schleifen. Prüfen, ob die Schmutzfangkluppen unversehrt sind und weder Schnittte noch Risse aufweisen, die die Saugfähigkeit des Geräts beeinträchtigen können. Es ist zu beachten, dass die vordere Schmutzfangklappe charakteristische senkrechte Schnittte (E) aufweist. Falls erforderlich, die vordere und/oder wichtere Schmutzfangklappe austauschen (siehe Service-Anleitung).

BATTERIE LADEN

1. Das Gerät in den für das Laden der Batterien vorgesehenen Bereich schieben und sicherstellen, dass sich das Gerät nicht selbstätig in Bewegung setzen kann.

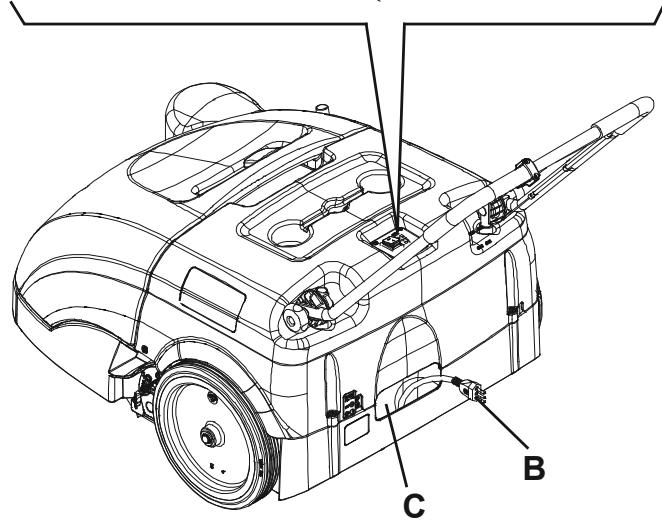

2. Hauptschalter (A, Abb. 12) auf 0 stellen.
3. Ladegerätkabel (B) aus dem Fach (C)nehmen und an das Stromnetz anschließen.

HINWEIS!

Vor dem Anschluss des Ladegerätkabels (B) an das Stromnetz ist zu prufen, ob Frequenz und Spannung auf dem Gerätotypenschild (33) der Netzspannung entsprechen.

Im Zweifelfall Stecker nicht an die Netzsteckdose anschließen und an Fachpersonal wenden.

1. Während des Batterieladevorgangs leuchtet zuerst die rote (D) und dann die gelbe Kontrollleuche (E). Leuchtet die grüne Kontrollleuche (F) auf, ist die Batterien geladen.
2. Ladegeratkabel (B) vom Stromnetz trennen und in das entsprechende Fach (C) legen.

ANMERKUNG

Ist das Ladegerät ans Stromnetz angeschlossen, werden alle Gerätefunktionen automatisch gespert.

S311360

Abbildung 11

Abbildung 12

FEHLERSUCHE

Störung	Mögliche Ursache	Abhilfe
Das Gerät startet nicht, bzwohl der Hauptschalter auf I oder II gestellt wird.	Die Sicherung (21) ist unterbrochen.	Entsprechenden Schalter drücken und Sicherung Rückstellten.
	Das Ladegerätkabel ist an das Stromnetz angeschlossen.	Kabel trennen und in das entsprechende Fach legen.
	Die Batterien sind leer.	Batterien laden.
Der Seitenbesen funktioniert nicht.	Die Sicherung (20) ist unterbrochen.	Entsprechenden Schalter drücken und Sicherung Rückstellten.
Das Gerät funktioniert bei Stillstand, schaltet sich bei Beanspruchung aber aus und die rote Kontrollleuche blinkt.	Die Batterien sind leer.	Batterien laden. Besteht das Problem weiterhin, an einen Nilfisk-Kundendienst wenden und Batterien austauschen setzen.
Die Batterien haben nur weniger Betriebszeit.	Das Ende der Batterielebensdauer ist erreicht.	Wenden Sie sich an einen Nilfisk-Kundendienst und setzen Sie die Batterien austauschen.
Die Batterien werden nicht geladen: Die rote Kontrollleuche (4) Goes nicht an, wenn der Stecker in die Netzsteckdose gesteckt wird.	Die Steckdose wird nicht mit Strom versorgt.	Steckdose durch Anschlieben eines anderen Elektrogeräts überprüfen.

Für weitere Informationen setzen Sie sichitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß geltender Umwelterhygienvorschriften gesondert zu entsorgen:

• Batterie
  Bürsten
  Kunststoffleitungen und -teile
  Elektrische und elektronische Teile (^*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-Niederlassung.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI LATERAL

TECHNISCHE EIGENSCHAPPEN 6

ELEKTRISCH SCHEMA 7

GEBRUIK 8

CONTROLE VAN DE ACCU'S OP EEN NIEUWE MACHINE 8

VOOR HET STARTEN VAN DE MACHINE 8

DE MACHINE STARTEN EN STOPPEN 8

MACHINE IN BEDRIJF 9

DE AFVALCONTAINER LEGEN 9

NA GEBRUIK VAN DE MACHINE 9

LANGE PERIODE VAN STILLSTAND 9

EERSTE GEBRUKSPERIODE 9

ONDERHOUD 10

ONDERHOUDSSCHEMA 10

CONTROLE VAN DE KABEL VAN DE ACCULADER 10

DE HOOGTE VAN DE ZIJBORSTEL CONTROLLEREN EN AFSTellen 11

DEMONTAGE/MONTAGE VAN DE ZIJBORSTEL 11

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLLEREN EN AFSTellen 12

DEMONTAGE/MONTAGE VAN DE HOOFDBORSTEL 13

REINIGING EN CONTROLE VAN HET STOFFILTER, CONTROLE VAN DE PAKKINGEN VAN DE AFVALCONTAINER 14

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS 15

ACCU OPLADEN 15

STORINGEN LOKALISEREN 16

VERWIJDERING 16

INLEIDING

OPMERKING

TECHNISCHE EIGENSCHAPPEN

EERSTE GEBRUIKSPERIODE
