SW 750 - Balayeuse NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balayeuse
Marque	NILFISK
Modèle	SW 750
Largeur de nettoyage (sans balai latéral)	500 mm
Largeur de nettoyage (avec balai latéral)	720 mm
Dimensions (L x l x H)	998 x 797 x 501 mm (guidon penché en avant)
Poids total (avec batteries standard)	68 kg
Capacité du conteneur à déchets	60 L
Tension du système électrique	12 V
Batterie standard	12 V, 45 Ah, au GEL (sans entretien)
Batterie optionnelle	12 V, 80 Ah, au GEL
Chargeur de batterie	6 A
Moteur principal	200 W, 1 500 tr/min
Moteur balai latéral	40 W
Moteur système d'aspiration	50 W
Vitesse de rotation balai central	335 tr/min
Vitesse de rotation balai latéral	100 tr/min
Vitesse maximale de traction	3,7 km/h
Pente maximale franchissable	2%
Filtre à poussière	Polyester, 5–10 μm, surface 1 m²
Niveau de pression acoustique (LpA)	59,3 ±3 dB(A)
Niveau de puissance acoustique (LwA)	78 dB(A)
Niveau de vibrations au bras	< 2,5 m/s²
Température de travail	0°C à +40°C
Usage prévu	Nettoyage de sols lisses et solides en environnements civils et industriels

FOIRE AUX QUESTIONS - SW 750 NILFISK

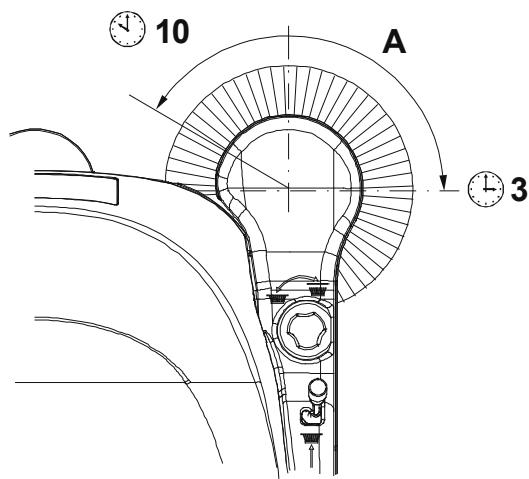

Comment régler la hauteur du balai latéral ?

Placez la machine sur un sol plat et abaissez le balai latéral. Faites tourner le balai quelques secondes, puis arrêtez et soulevez-le. Vérifiez que la trace laissée au sol correspond à un arc de cercle entre les positions dix heures et trois heures d'une montre. Si nécessaire, tournez la poignée de réglage (13) dans le sens horaire ou antihoraire pour ajuster la hauteur. Répétez l'opération jusqu'à obtenir le réglage correct.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord que le câble du chargeur n'est pas branché au réseau électrique. Ensuite, contrôlez le fusible principal (21) : s'il est déclenché, réarmez-le en appuyant sur le bouton-poussoir. Assurez-vous que les batteries sont chargées (témoin vert allumé). Si le problème persiste, contactez un service après-vente Nilfisk.

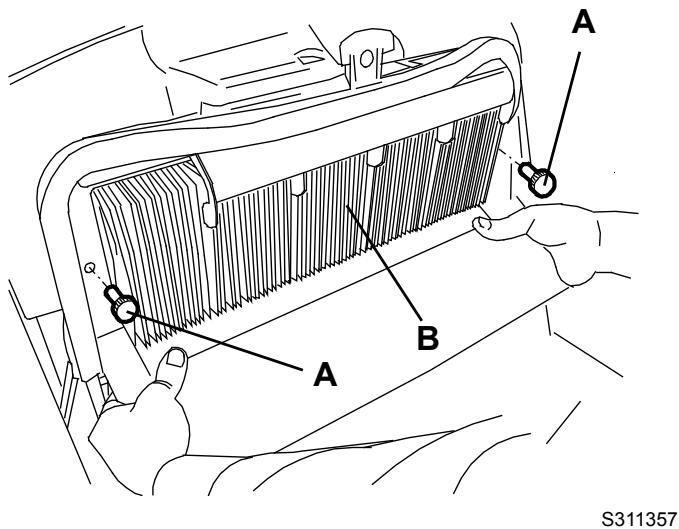

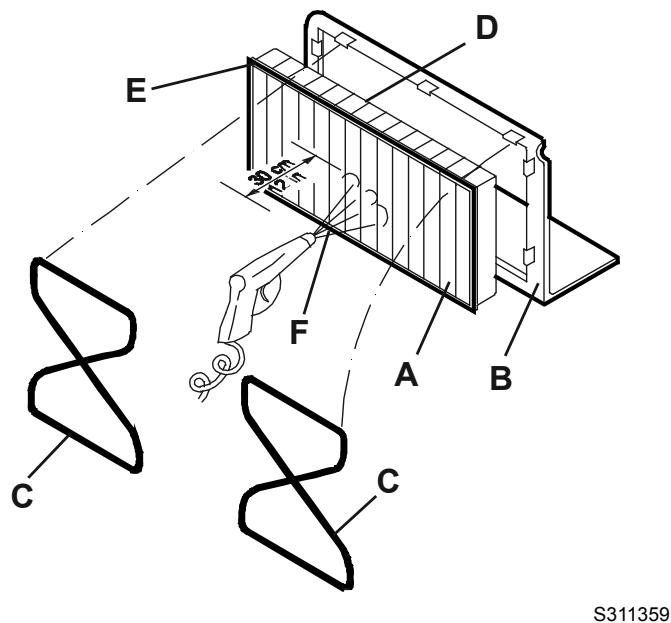

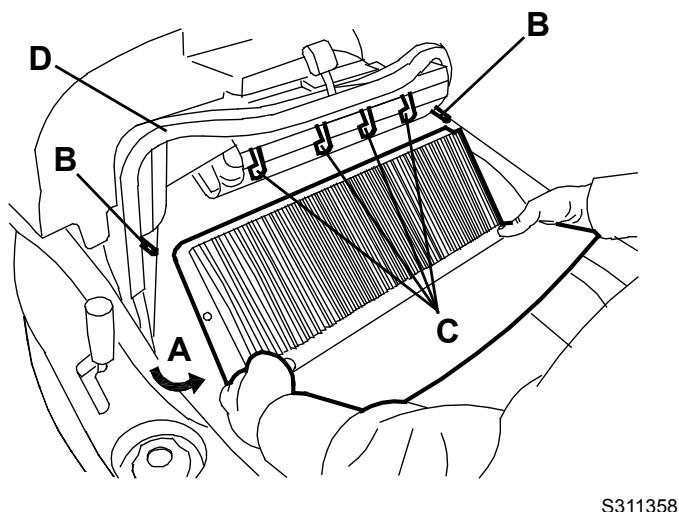

Comment nettoyer le filtre à poussière ?

Arrêtez la machine et positionnez l'interrupteur général sur '0'. Déposez le conteneur à déchets, puis dévissez les pommeaux (A) pour retirer le filtre. Séparez le filtre du cadre en dégageant les élastiques. Secouez le filtre à l'extérieur sur une surface propre, puis utilisez un jet d'air comprimé perpendiculaire (max 6 bars) à une distance d'au moins 30 cm, en soufflant uniquement du côté du joint. Vérifiez qu'il n'y a pas de déchirures. En cas de besoin, lavez-le avec de l'eau et un détergent non moussant (cela réduit sa durée de vie).

Quelle batterie utiliser et comment la charger ?

La batterie standard est une batterie au GEL de 12 V, 45 Ah sans entretien. Une batterie optionnelle de 80 Ah est disponible. Pour charger, branchez le câble du chargeur (18) au réseau électrique après avoir vérifié que la tension et la fréquence correspondent à celles indiquées sur la plaque signalétique. Le voyant rouge puis jaune s'allument pendant la charge ; une fois le voyant vert allumé, la batterie est chargée. Débranchez le câble et rangez-le dans son logement.

Comment vider le conteneur à déchets ?

Arrêtez la machine et mettez l'interrupteur général sur '0'. Saisissez le conteneur (9) par les poignées supérieure (31) et inférieure (32) pour le déposer. Videz-le dans un centre de collecte approprié, puis remettez-le en place. La machine est alors prête à reprendre le travail.

Puis-je utiliser la machine sur un sol mouillé ?

Il est déconseillé d'utiliser la machine longtemps sur un sol mouillé. La machine est conçue pour le nettoyage à sec et ne doit pas être exposée à l'humidité excessive. En cas de nécessité, limitez l'utilisation et séchez la machine après usage.

Quelle est la pente maximale que la machine peut gravir ?

La pente maximale franchissable est de 2%. Ne pas utiliser la machine sur des pentes supérieures à cette valeur pour éviter tout risque de basculement ou de perte de contrôle.

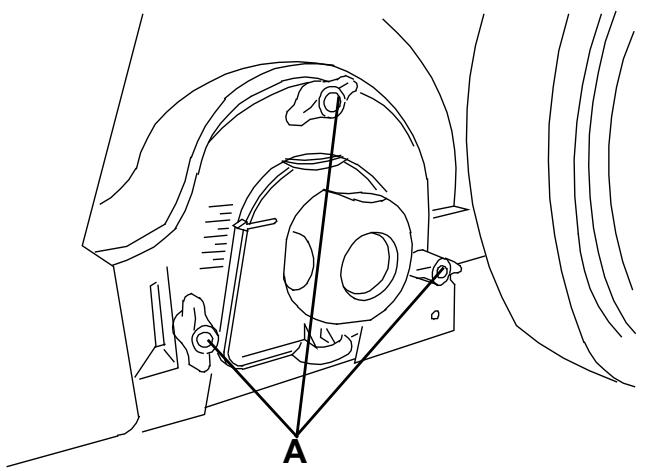

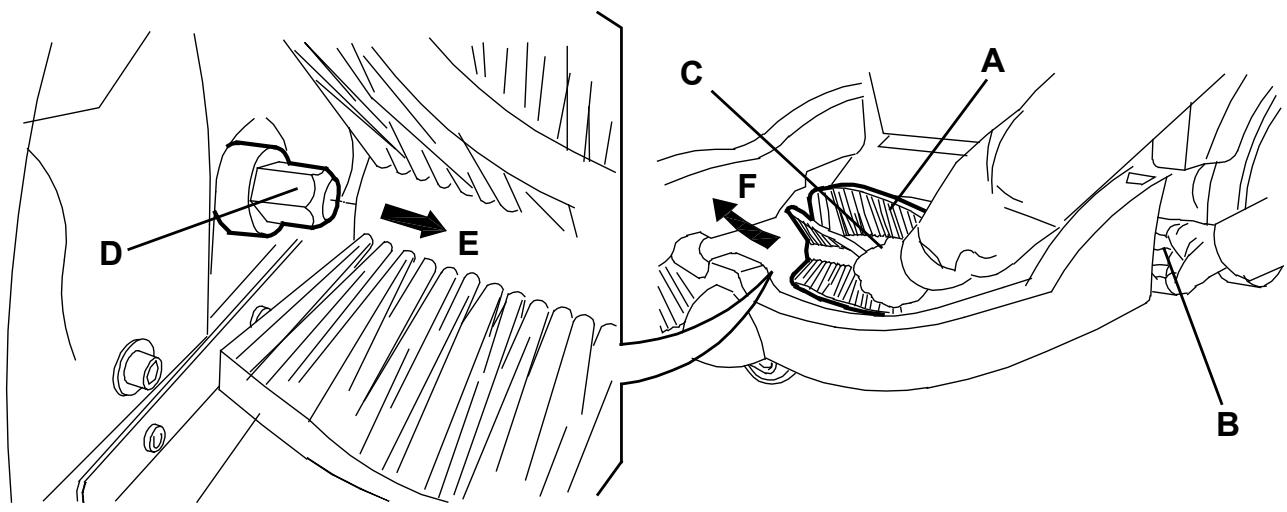

Comment remplacer le balai central ?

Placez la machine sur un sol plat, mettez l'interrupteur général sur '0' et déposez le conteneur à déchets. Dévisser complètement les manivelles (A) sur le côté gauche, enlevez le portillon (A). Saisissez le balai central (A) aux points (B) et (C), détachez-le du moyen d'entraînement (D) en tirant dans la direction (E), puis tirez-le vers (F) pour le retirer. Installez le nouveau balai en orientant les poils comme indiqué, puis remontez dans l'ordre inverse. Réglez la hauteur après installation.

Comment entretenir régulièrement la machine ?

Suivez le plan d'entretien programmé : toutes les 10 heures, contrôlez le câble du chargeur et réglez la hauteur des balais. Toutes les 50 heures, nettoyez le filtre et vérifiez les volets. Toutes les 200 heures, vérifiez les courroies et l'embrayage. Toutes les 400 heures, contrôlez les charbons des moteurs. Pour les opérations spécifiques, référez-vous au manuel d'entretien. Utilisez toujours des pièces d'origine Nilfisk.

Où trouver des pièces de rechange et obtenir de l'assistance ?

Pour toute commande de pièces de rechange ou assistance, contactez un service après-vente agréé Nilfisk en précisant le modèle (SW 750) et le numéro de série de la machine. Utilisez exclusivement des pièces d'origine pour garantir la sécurité et les performances. Le catalogue de pièces de rechange est livré avec la machine.

MODE D'EMPLOI SW 750 NILFISK

CHARACTERISTIQUES TECHNIQUES 6

SCHEMA ELECTRIQUE 7

Utilisation 8

CONTROLE DES BATTERIES SUR UNE MACHINE NEUVE. 8

AVANT LA MISE EN MARCHE DE LA MACHINE 8

MISE EN MARCHE ET ARRET DE LA MACHINE 8

Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.

But et contenu du MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires afin qu'il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations relatives à l'aspect technique, la sécurité, le fonctionnement, l'arrêt de la machine, l'entretien, les pièces de rechange et la mise à la ferraille.

Avant d'effectuer toute opération sur la machine, les opérateurs et les techniciens qualifiés doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfisk pour avoir plus de renseignements.

Destinataires

Ce manuel s'adresse à l'opérateur ainsi qu'aux techniciens préposés à l'entretien de la machine.

Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Nilfisk ne répond pas des dommages dus à l'inobservance de cette interdiction.

Le manuel d'utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l'état de lisibilité.

Declaration de conformite

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

Remarque

La déclaration de conformité originelle est livrée en double exemplaire dans la documentation de la machine.

Donnees d'identification

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (33).

L'année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine.

Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l'espace suivant pour y noter les données d'identification de la machine.

Modèle de la MACHINE

Numéro de série de la MACHINE

• Catalogue de pièces de rechange (livré avec la machine)
• Manuel d'entretien (consultable auprès des Services après-vente Nilfisk)

PIECES De rechange et entretien

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s'adresser au personnel qualifié ou directement aux Services après-vente Nilfisk. Utiliser toujours des pièces de rechange et des accessoires d'origine.

Pour l'assistance ou la commande de pièces de rechange et accessoires, contacter Nilfisk en spécifiant toujours le modèle et le numéro de série de la machine.

Modifications et ameliorations

Nilfisk vise à un constant perfectionnement de ses produits et se réserve le droit d'effectuer des modifications et des améliorations lorsqu'elle le considère nécessaire sans l'obligation de modifier les machines précédemment vendues.

Il est entendu que toute modification et / ou addition d'accessoires doit always être approuvée et réalisée par Nilfisk.

Capacites operationnelles

Cette balayeuse est conçue et fabriquée pour le nettoyage (balayage et aspiration) de sols lisses et solides, en milieux civils et industriels, et pour le ramassage de poussières et déchets légers, en condition de complète sécurité par un opérateur qualifié.

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l'opérateur en position de conduite, les mains sur le guidon (6).

Lors de la livraison de la machine, contrôle attentivement que l'emballage et la machine n'ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l'emballage de façon qu'il puisse être examiné par le transporteur qui l'a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.

Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique :

• Manuel d'utilisation de la balayeuse
• Catalogue de pièces de rechange de la balayeuse
• N°1 fusible du moteur du système d'aspiration

Sécurité

On utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protégerr les personnes et les choses.

Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résultat efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l'inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n'importe quel programme de prévention.

Symboles utilises

DANGER!

Indique une situation dangereuse exposant l'opérateur au risque de blessures graves, voire mortelles.

ATTENTION!

Indique une situation exposant les personnes au risque de blessures.

AVERTISSEMENT!

Indique un avertissement ou une remarque sur des fonctions clé ou utiles.

Prétez la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le manuel d'utilisation avant d'effectuer toute opération.

Instructions generales

Les avertissements et précautions spécifiques suivants informent sur les potentiels risques de dommages à la machine ou aux personnes.

DANGER!

• Avant d'effectuer toute opération de nettoyage, d'entretien ou de remplacement des composants, positionner l'interrupteur général sur "0" et, si besoin est, débrancher la batterie.
• Cette machine doit être utilisée uniquement par le personnel adéquatement formé. L'utilisation de la machine est interdite aux enfants et aux personnes handicapées.
• Tenir les étincelles, les flammes et les matériaux incandescents loin des batteries.
• Ne pas porter de bijoux quand on travaille près des composants électriques.
• Ne pas travailler sous la machine soulevée, sans des supports fixes de sécurité convenables.
• Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inflammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux.

Attention!

• Avant d'utiliser le chargeur de batterie, s'assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série de la machine coïncident avec la tension du réseau.
• Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le câble comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie.
• Tenir le câble du chargeur de batterie loin des surfaces chaudes. Si le câble du chargeur de batterie ou la fiche sont endommagés, ne pas charger les batteries de la machine. Si le câble du chargeur de batterie est endommagé, contacter un Service après-vente Nilfisk. Pour réduire le risque d'incendie, choc électrique ou blessures, ne pas laisser la machine sans surveillance lorsqu'elle est branchée au réseau électrique. Débrancher le câble du chargeur de batterie du réseau électrique avant d'effectuer toute opération d'entretien. Si la machine ne fonctionne pas correctement, si elle est endommagée, laissée à l'extérieur ou tombée dans l'eau, la porter auprès d'un Service après-vente Nilfisk.
• Ne pas fumer pendant le chargement des batteries.
• Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome. Protéger toujours la machine du soleil, de la pluie et d'autres intempéries, pendant le fonctionnement et en état d'arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l'utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d'humidité.
• Avant d'utiliser la machine, fermer tous les couvercles et / ou portillons.
• Ne pas utiliser la machine dans des endroits très poussièreux.
• Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à proximité des enfants.
• Ne pas utiliser à des fins autres que celles prévues dans ce manuel. Utiliser seulement les accessoires recommandés par Nilfisk.
• Prendre les précautions convenables afin que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine.
• Ne pas laver la machine avec des jets d'eau directs ou sous pression ou avec des substances corrosives. Ne pas utiliser d'air comprimé pour le nettoyage général de la machine.
• Pendant l'utilisation de cette machine, faire attention à sauvegarder l'intégrité des autres personnes, en particulier des enfants.
• Ne pas poser de conteneurs de liquides sur la machine. La température de stockage de la machine doit être comprise entre 0°C et +40°C.
• La température de travail de la machine doit être comprise entre 0°C et +40°C. L'humidité doit être comprise entre 30% et 95%.
• Ne pas utiliser la machine comme moyen de transport.
• Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine même.
• Ne pas faire travailler les balais lorsque la machine est arrêtée pour ne pas endommager le sol.
• En cas d'incendie, il est préférible d'utiliser un extincteur à poudre, plutôt qu'un extincteur à eau.
• Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d'objets.
• Adapter la vitesse d'utilisation aux conditions d'adhérence.
• La machine n'est pas approuvée pour l'utilisation sur la voie publique.
• Ne pas enlever ou ALTERER les plaques installées sur la machine.
• Ne pas ALTERER pour aucune raison les protections prévues pour la machine et respecter scrupuleusement les instructions prévues pour l'entretien ordinaire.
• Utilisez exclusivement les balais livrées avec la machine et spécifiées dans le manuel d'utilisation. L'utilisation de balais différentes peut compromettre la sécurité.
• S'assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d'entretien. Dans le cas contraire, demander l'intervention du personnel autorisé ou d'un Service après-vente agréé.
• Avant d'effectuer toute activité d'entretien / réparation, lire attentivement toutes les instructions qui concernent l'entretien / réparation.
• Afin de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l'entretien programmé prévu au chapitre spécifique de ce manuel par du personnel autorisé ou par un Service après-vente agréé.
• En cas de remplacement de pièces, demander les pièces de rechange d'origine à un concessionnaire ou revendeur agréé. Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (batteries, matériaux plastiques, etc.), sujets à des lois qui prévoient l'élimination par des centres spéciaux (voir le chapitre Mise à la ferraille).

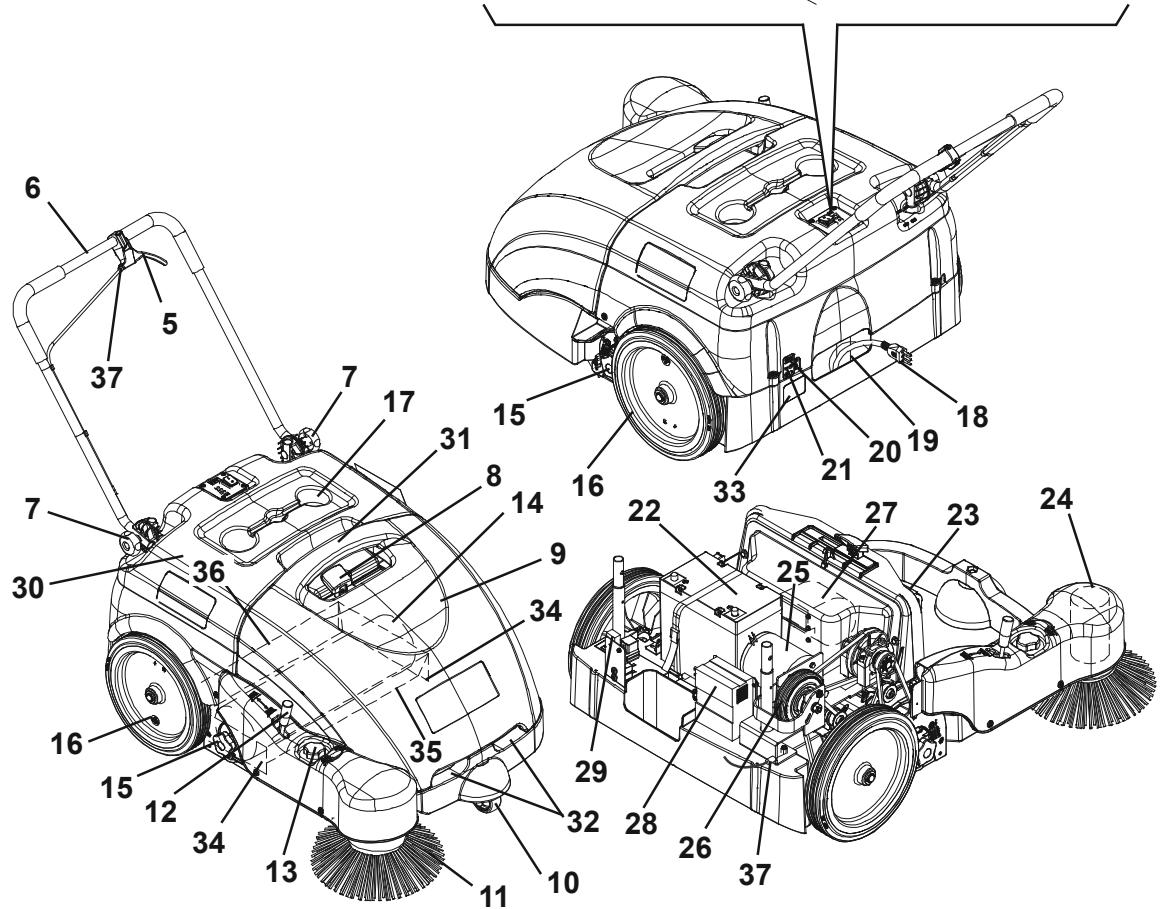

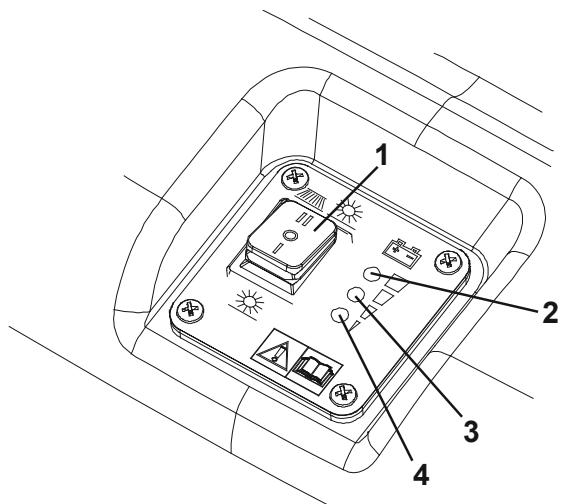

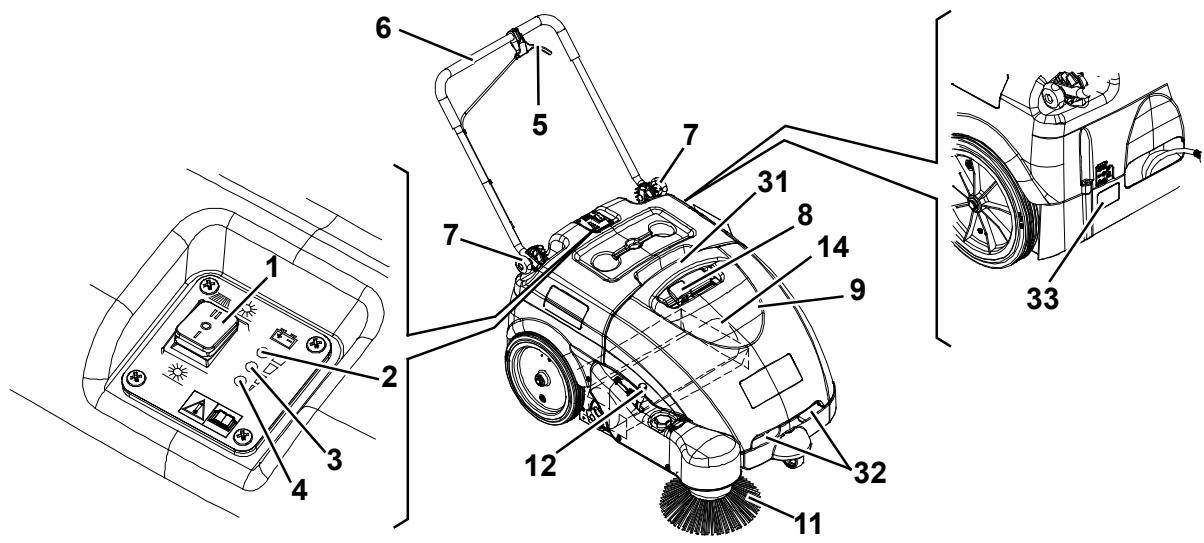

Structure et commandes de la machine

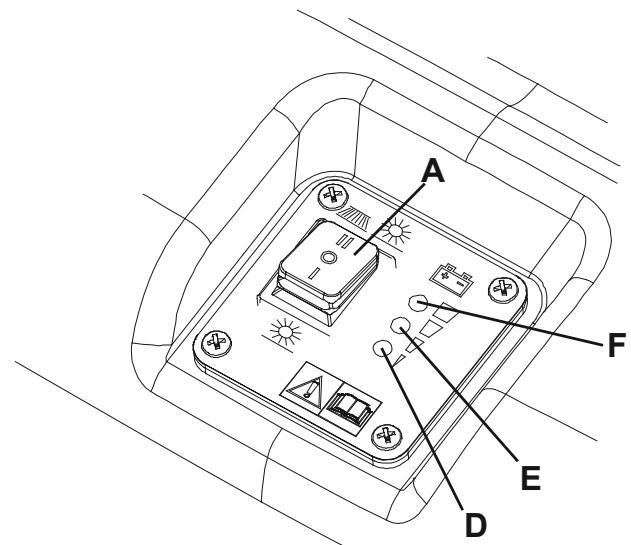

1. Interrupteur général:
2. en position "l", le système d'aspiration et le balai central sont actifs
3. en position "II", le système d'aspiration, le balai central et le balai létal sont activés.
4. Témoin lumineux batteries chargées (vert)
5. Témoin lumineux batteries demi-chargées (jaune)
6. Témoin lumineux batteries déchargées (rouge)
7. Levier de traction
8. Guidon
9. Pommeaux de réglage inclinaison guidon
10. Poignée secoueur
11. Conteneur déchets
12. Roue avant de direction
13. Balai latéral
14. Lever de soulèvement / abaissement balai latéral
15. Poignée de réglage hauteur balai latéral
16. Balai central
17. Poignées de réglage hauteur balai central
18. Roues arrêtées de traction
19. Porte-objects

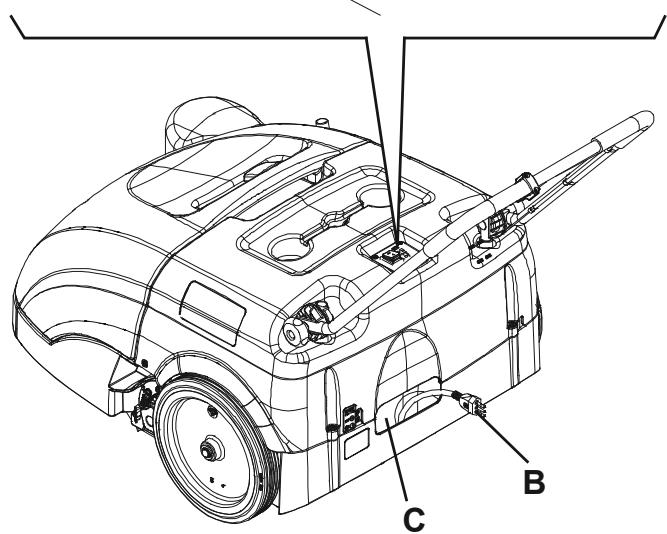

20. Câble chargeur de batterie
21. Logement câble chargeur de batterie
22. Fusible resturable moteur balai latéral
23. Fusible restaurable moteur principal
24. Batterie
25. Filtre à poussière
26. Moteur balai latéral
27. Moteur principal
28. Roue de transmission traction
29. Ventilateur d'aspiration
30. Chargeur de batterie
31. Fusible lamellaire moteur système d'aspiration (7,5 A)
32. Coffre
33. Poignée supérieure conteneur déchets
34. Poignées inférieures conteneur déchets
35. Plaque avec numéro de série / données techniques / marquage de conformité

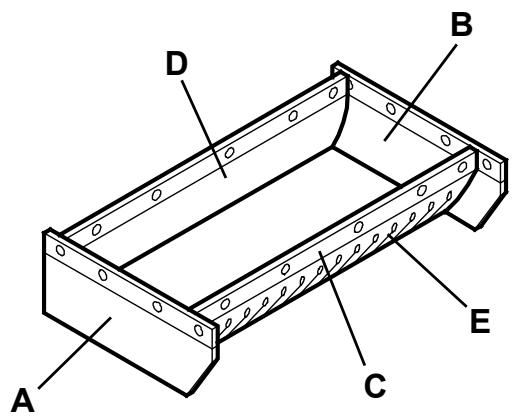

36. Volets latéraux
37. Volet avant
38. Volet arrête
39. Mécanisme d'ajustement courroie de traction

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l'emploi spécifié de la machine :

1. Balais de matériaux différents par rapport aux balais standard
2. Batterie de 80 Ah
3. Volet antitraces

Remarque

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé.

Caracteristiques générales	Valeurs
Largeur de nettoyage (sans balai latral)	500 mm
Largeur de nettoyage (avec balai latral)	720 mm
Dimensions machine, avec guidon penché en avant et sans balai latral (longueur x largeur x hauteur)	998 x 797 x 501 mm
Hauteur minimum du sol (volets non compris)	25 mm
Dimensions balai central (diamètre x longueur)	200 x 500 mm
Diamètre balai latral	315 mm
Vitesse de rotation balai central	335 tr/mn
Vitesse de rotation balai latral	100 tr/mn
Pente maximum franchissable	2%
Capacité conteneur déchets	60 Litres
Poids total machine (avec batteries standard)	68 kg
Dimensions roue avant de direction (diamètre x largeur)	75 x 32 mm
Dimensions roues arrêté (diamètre x largeur)	300 x 45 mm
Vitesse maximum de traction	3,7 km/h
Niveau pression acoustique à l'oreille de l'opérateur (ISO 11201, ISO 4871) (LpA)	59,3 ±3 dB(A)
Puisance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA)	78 dB (A)
Niveau de vibrations au bras de l'opérateur (ISO 5349-1)	< 2,5 m/s2

Parties électriques	Valeurs
Tension système électrique	12 V
Batterie standard	Au GEL, 12 V, 45 Ah
Batterie optionnelle	Au GEL, 12 V, 80 Ah
Chargeur de batterie	6 A
Moteur principal	200 W, 1.500 tr/mn
Moteur balai latéral	40 W
Moteur système d'aspiration	50 W

Aspiration et filtrage poussières	Valeurs
Filtre à poussière	5–10 μm (en polyester)
Surface filtré à poussière	1 m²
Dépression logement balai central	12 mm H₂O

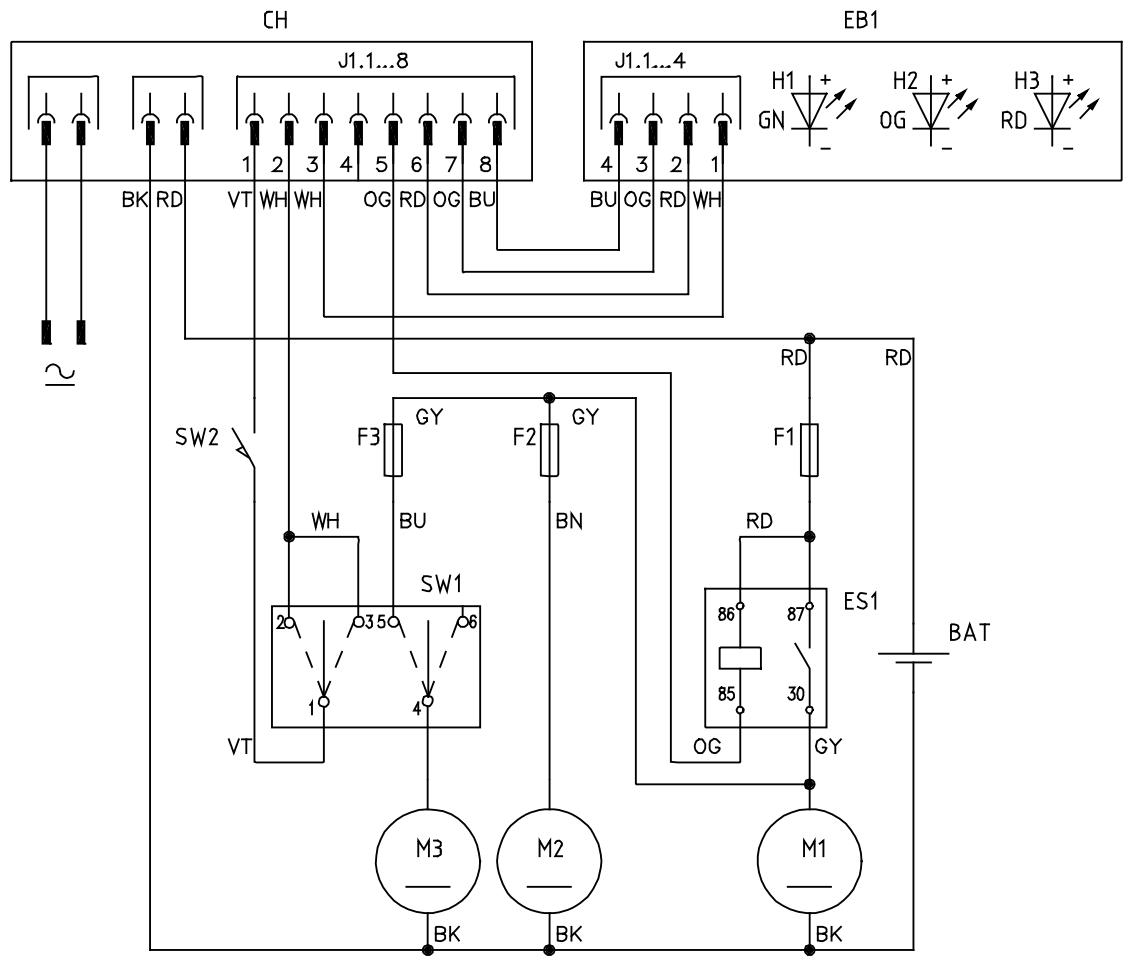

SCHEMA Electrique

Legende

BAT	Batteries
CH1	Chargeur de batterie
EB1	Carte LED
ES1	Relais
F1	Fusible principal
F2	Fusible ventilateur d'aspiration
F3	Fusible balai latéral
M1	Moteur principal
M2	Moteur système d'aspiration
M3	Moteur balai latéral
SW1	Interrupteur général
SW2	Microinterrupteur conteneur déchets

Codes des couleurs

BK	Noir
BU	Bleu clair
BN	Marron
GN	Vert
GY	Gris
OG	Orange
PK	Rose
RD	Rouge
VT	Violet
WH	Blanc
YE	Jaune

S311349

Utilisation

S311348AB

Attention!

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER - ATTENTION - AVERTISSEMENT - REMARQUE

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques.

Ne pas couvrir les plaques et les replacer immédiatement en cas d'endommagement.

Controle des batteries sur une machine NEUVE

Une batterie standard au GEL de 12 V, 45 Ah (qui ne requiert pas d'entretien) est déjà installée sur la machine neuve lors de la livraison.

Avant la mise en MARCHE de la machine

1. Contrôler que la machine n'a pas de portillons / coffres ouverts et qu'elle se trouve dans des conditions normales d'utilisation.
2. Si la machine n'a pas encore été utilisée après le transport, vérifier que tous les sabots et les moyens de blocage utilisés pour le transport ont été enlevés.
3. Vérifier que le balai latéral et central ont été installés; dans le cas contraire, les installer (voir les procédures au chapitre Entretien).

Mise en marche de la machine

1. Desserrer les poignées (7) et régler l'inclinaison du guidon (6), selon sa propre commodité.

Le réglage terminé, serrer les poignées.

1. Pour utiliser seulement le balai central (14), positionner l'interrupteur général (1) sur "I".

Pour utiliser aussi le balai latéral (11), positionner l'interrupteur général (1) sur "Il" et baisser le balai latéral en dégageant le levier (12).

Vérifier que le témoin lumineux vert (2) est allumé (battery chargée).

Dans le cas où le témoin lumineux jaune (3) ou rouge (4) s'allume, positionner l'interrupteur général (1) sur "0", puis charger les batteries (voir la procédure au chapitre Entretien).

Remarque

Le balai latéral (11) peut être baissé et soulevé même pendant sa rotation.

1. Pour commencer le travail de nettoyage, saisir le guidon (6) et tirer graduellement le levier de traction (5).

Arrêt de la machine

1. Relacher le levier de traction (5) pour arrêter la traction de la machine.
2. Arrêter le système d'aspiration et les balais en positionnant l'interrupteur général (1) sur "0".
3. Tirer le levier (12) en arrière et l'engager au dispositif de retenue pour soulever le balai latéral (11).

Machine au travail

1. Ne pas s'arrêter pendant longtemps dans la même position avec les balais qui tournent : des traces non désirées pourraient rester sur le sol.
2. Pour un bon travail de balayage il faut que le filtre poussières soit le plus propre possible. Par conséquent, il faut activer le secoueur à intervalles réguliers (toutes les 10 minutes pendant le travail, ou selon la quantité de poussière du sol), en procédant comme suit.
3. Arrête la machine et positionne l'interrupteur général (1) sur "0".
4. Déplacer la poignée secoueur (8) à droite et puis à gauche plusieurs fois pour secouer le filtre à poussière. Positionner l'interrupteur général (1) sur "I" ou sur "II" et reprendre le travail de balayage.

Remarque

Lorsque le filtre à poussière est colmaté, la machine n'arrive plus à collecter ni de poussière ni de déchets.

Avertissement

S'il est nécessaire d'opérer sur un sol mouillé, ne pas utiliser la machine longtemps.

1. Vider le conteneur déchets (9) chaque fois qu'il est plein ainsi qu'à la fin du travail.

Remarque

Lorsque le conteneur déchets est plein, la machine n'arrive plus à collecter ni de poussière ni de déchets.

Vidange du conteneur dechets

Arrêter la machine et positionner l'interrupteur général (1) sur "0".

Déposer le conteneur déchets (9) à l'aide des poignées (31) et (32), puis le vider dans un centre de collecte des déchets.

Enfin, installer le conteneur déchets.

La machine est prête pour reprendre le travail de balayage.

Remarque

Quand le conteneur déchets est déposé, les fonctions de la machine sont exclues.

Apres l'utilisation de la machine

Le travail effectué, avant de laisser la machine :

1. Positionner l'interrupteur général (1) sur "0".
2. Activer le secoueur à l'aide de la poignée (8).
3. Vider le conteneur déchets (9) (voir la procédure au paragraphe précédent).
4. Tirer le levier (12) en arrière et l'engager au dispositif de retenue pour soulever le balai latéral (11).
5. Veiller à ce que la machine ne puisse pas bouger de façon autonome.
6. Charger les batteries (voir la méthode au chapitre Entretien).

Inactivite prolongee de la machine

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

1. Effectuer les opérations d'entretien prévues après l'utilisation de la machine (voir le chapitre Entretien).
2. S'assurer de garder la machine dans un endroit sec et propre.
3. Soulever légèrement la machine de façon que les volets, le balai central et les roues ne touchent pas le sol.

Premiere periode d'utilisation

Après les 8 premières heures d'utilisation, contrôlez le serrage des éléments de fixation et de connexion de la machine et vérifiez que les parties visibles sont intactes et sans pertes.

Entretien

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan récapitulatif d'entretien programme. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

Attention!

Les opérations d'entretien doivent être effectuées avec la machine à l'arrêt et, le cas échéant, avec les batteries débranchées.

En outre, lire attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d'entretien programme ou extraordinaire doivent être effectuées par du personnel qualifié ou par un Service après-vente agréé.

Ce manuel ne contient que les opérations d'entretien les plus simples et les plus récurrentes.

Remarque

Pour les procédures des autres opérations d'entretien prévues par le plan récapitulatif d'entretien programme, se référer au manuel d'entretien consultable auprès des Services après-vente.

PLAN D'ENTRETIEN PROGRAMME

Procédure	Toutes les 10 heures	Toutes les 50 heures	Toutes les 200 heures	Toutes les 400 heures
Contrôle du cable du chargeur de batterie
Contrôle et réglage de la hauteur des balais latéraux et central
Contrôle de la hauteur et du fonctionnement des volets
Nettoyage et contrôle de l'intégrité du filtre à poussière
Contrôle des joints d'étanchéité du conteneur déchets
Contrôle du fonctionnement du secoueur			(*)
Contrôle visuel des courroies de transmission et de l'embrayage			(*)
Réglage du tensionneur de la courroie de traction			(*)
Contrôle du serrage des écros et des vis			(*) (1)
Contrôle ou remplacement des charbons des moteurs				(*)

(*) Pour la procédure relative, se référer au manuel d'entretien. (1) Et après les 8 premières heures.

Controle du cable du chargeur de batterie

Contrôler soigneusement que le cable du chargeur de batterie (18) et la fiche ne présentent pas de traces d'abrasion, de coupures ou de déchirures et vérifier qu'ils ne sont pas endommagés.

Si le cable du chargeur de batterie et la fiche sont endommagés, contacter un Service après-vente Nilfisk.

1. Contrôler la hauteur du sol du balai latéral, en procédant comme suit :
2. Porter la machine sur un sol plat et baisser le balai latéral.
3. Tout en gardant la machine en position d'arrêt, tourner le balai latéral pendant quelques secondes.
4. Arrêtez le balai létal en appuyant sur l'interrupteur (1), puis le soulevez et déplacez la machine.
5. Contrôler que la trace laissée par le balai létal est, en extension et orientation, comme indiqué dans la figure (A, Fig. 1) : le balai létal doit toucher le sol pour un arc de cercle compris entre les positions "dix heures" et "trois heures" d'une montre.
6. Au cas où la trace résultatait différente, procéder au réglage de la hauteur du balai, en procédant comme indiqué à partir du point 2.
7. Tourner la poignée (13) dans le sens des aiguilles d'une montre ou dans le sens contraire pour régler la hauteur du balai du sol.
8. Exécuter à nouveau le point 1 pour vérifier le réglage de la hauteur du balai latéral du sol.
9. Lorsque l'usure excessive du balai n'en permet plus le réglage, le remplacer comme prévu au paragraphe suivant.

L'utilisation de gants de travail est conseillée pendant le remplacement du balai létal à cause de la présence éventuelle de débris tranchants parmi les poils.

1. Amener la machine sur un sol plat.
2. Positionner l'interrupteur général (1) sur "0".
3. Soulever le balai latéral.

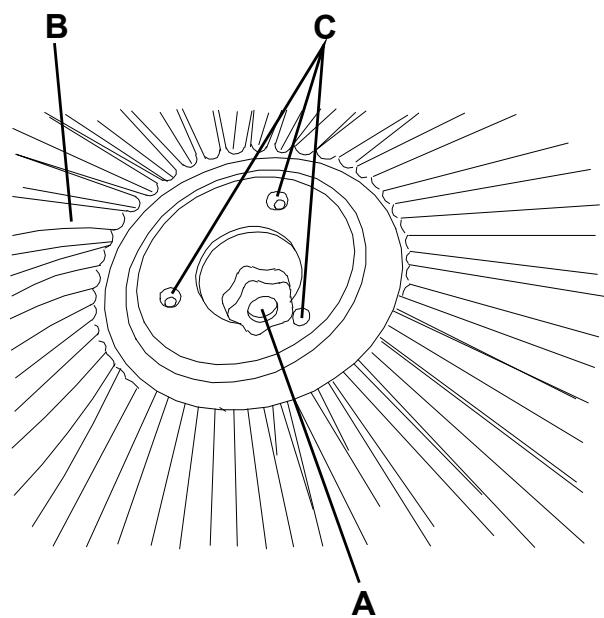

4. Dévisser le pommeau (A, Fig. 2) dans le balai latéral, puis déposer le balai (B) en le dégageant des trois pivots (C).
5. Installer le nouveau balai dans la machine en l'engageant dans les pivots (C), puis visser la poignée (A).
6. Régler la hauteur du nouveau balai en procédant comme indiqué dans le paragraphe précédent.

S311350 Figure 1

S311351 Figure 2

Controle et reglage de la hauteur du BALAI central

1. Contrôler la hauteur du sol du balai central, en procédant comme suit :

Amener la machine sur un sol plat. - Tout en gardant la machine en position d'arrêt, tourner le balai central pendant quelques secondes. - Arrêtez le balai central en appuyant sur l'interrupteur (1), puis déplacez la machine. - Contrôler que la largeur de la trace (A, Fig. 3) laissée par le balai est comprise entre 3 et 5 cm dans toute sa longueur. - Au cas où la trace résultante serait différente, procéder au réglage de la hauteur du balai, en procédant comme indiqué à partir du point 2.

1. Positionner l'interrupteur général (1) sur "0".
2. Desserrer la poignée (A, Fig. 4) sur les deux côtés de la machine.
3. Saisir le support (B) aux points (C) et le déplacer vers l'extérieur, puis le soulever ou le baisser pour régler la hauteur du balai central. Pour l'ampleur du déplacement, se référer au repère (D). Enfin, visser et serrer la poignée (A) sur les deux côtés de la machine.
4. Exécuter à nouveau le point 1 pour vérifier le réglage de la hauteur du sol du balai central.
5. Lorsque l'usure excessive du balai n'en permet plus le réglage, le remplacer comme prévu au paragraphe suivant.

Avertissement!

Une trace excessive (supérieure à 5 cm) du balai central compromet le fonctionnement régulier de la machine et peut provoquer la surchauffe des parties en mouvement et des parties électriques, en réduisant considérablement leur durée. Prêter attention pendant l'opération de contrôle susmentionnée et ne pas faire fonctionner la machine en conditions différentes de celles décrites.

L'utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence éventuelle de débris tranchants parmi les poils.

1. Amener la machine sur un sol plat.
2. Positionner l'interrupteur général (1) sur "0".
3. Déposer le conteneur déchets (9).
4. Dévisser complètement les manivelles (A, Fig. 5) sur le côté gauche de la machine.

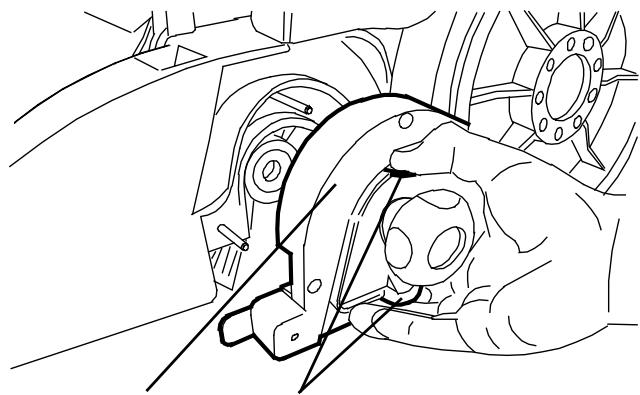

5. Enlever le portillon (A, Fig. 6) en le saisissant aux points (B).
6. Saisir le balai central (A, Fig. 7) aux points (B) et (C), puis le détacher du moyen d'entraînement (D) en le tirant dans le sens de la flèche (E) ; enfin, le tirer dans le sens de la flèche (F) pour le déposer.
7. Installer le nouveau balai central, en orientant les poils comme indiqué dans la figure.
8. Installer le nouveau balai en exécutant les étapes de 3 à 6 dans l'ordre inverse.
9. Régler la hauteur du nouveau balai en procédant comme indiqué dans le paragraphe précédent.

S311354

Figure 5 ABS311355

Figure 6

Figure 7 S311356

Nettoyage et controle de l'integrite du FILTR a poussière, controle des JOINTS d'etancheite du conteneur dechets

1. Amener la machine sur un sol plat.
2. Positionner l'interrupteur général (1) sur "0".
3. Déposer le conteneur déchets (9).
4. Dévisser les pommeaux (A, Fig. 8).
5. Saisir le filtre à poussière (B) comme indiqué dans la figure.
6. Déposer le filtre à poussière en le tournant dans la direction de la flèche (A, Fig. 9) pour le dégager des pivots (B), puis le baisser pour le dégager des peignes (C) du secoueur.
7. Séparer le filtre (A, Fig. 10) du cadre (B) en dégageant les 2 élastiques (C).
8. À l'extérieur, dans un endroit approprié, nettoyer le filtre en le secouant sur une surface horizontalement et propre, en battant le côté (D) opposé à celui du joint (E).

Compléter le nettoyage à l'aide d'un jet perpendiculaire d'air comprimé (F) (6 bars maximum), en soufflant uniquement du côté du joint (E) à une distance minimum de 30 cm.

Contrôler que le corps du filtre n'a pas de déchirures. Dans le cas contraire, en effectuer le remplacement.

Pour un nettoyage plus profond, il est possible de laver le filtre avec de l'eau et, éventuellement, avec des détergents non moussants. Ce type de lavage, même s'il est meilleur du point de vue qualitatif, réduit la vie utile du filtre, lequel devra être remplacé plus souvent. L'utilisation de détergents pas ajustés peut compromettre les caractéristiques fonctionnelles du filtre.

1. Nettoyer le joint en caoutchouc (E) du filtre remplacer le filtre.
2. Nettoyer le joint (D, Fig. 9) du conteneur déchets en effectuer le remplacement.
3. Pour la reprise, procéder dans l'ordre inverse de la dépose.

Remarque

Lors du remontage, le filtre doit être orienté avec le joint (E, Fig. 10) positionné comme indiqué dans la figure.

Figure 8

Figure 9

Figure 10

Controle de la hauteur et du fonctionnement des VOLETS

1. Amener la machine sur un sol plat et ajustez-en tant que plan de référence pour le contrôle de la hauteur des volets.
2. Positionner l'interrupteur général (1) sur "0".
3. Contrôler que la hauteur des volets latéraux (A et B, Fig. 11) du sol est comprise entre 0 et 2 mm.

En outre, contrôler que les volets sont intacts et qu'ils ne doivent pas de coupures ou de déchirures qui peuvent compromettre la capacité d'aspiration de la machine. Si besoin est, replacer les volets latéraux (voir la procédure dans le manuel d'entretien).

1. Contrôler que les volets avant et arrière (C et D, Fig. 11) touchent légèrement le sol. En outre, contrôler que les volets sont intacts et qu'ils ne présentent pas de coupures ou de déchirures qui peuvent compromettre la capacité d'aspiration de la machine. Considérer que le volet avant présente des fentes verticales typiques (E). Si besoin est, replacer les volets avant et arrière (voir la procédure dans le manuel d'entretien).

Chargement des batteries

1. Porter la machine dans la zone destinée au chargement des batteries et veiller à ce qu'elle ne puisse pas bouger de façon autonome.
2. Positionner l'interrupteur général (A, Fig. 12) sur "0".
3. Déposer le câble (B) du chargeur de batterie du logement (C) et le brancher au réseau électrique.

Avertissement!

Avant de brancher le câble (B) du chargeur de batterie au réseau électrique, s'assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série (33) coïncident avec la tension du réseau.

En cas de doutes, ne pas brancher la fiche à la prise du réseau mais s'adresser au personnel qualifié.

1. Pendant le cycle de chargement de la batterie, le témoin lumineux rouge (D) s'allume avant le témoin lumineux jaune (E).

Lorsque le témoin lumineux vert (F) s'allume, la batterie est chargée.

1. Débrancher le câble (B) du chargeur de batterie du réseau électrique et le positionner dans son logement (C).

Remarque

Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont automatiquement exclues.

S311360

Figure 11

Figure 12 S311361

DEPISTAGE DES PANNES

Problème	Cause probable	Remède
En positionnant l'interrupteur général sur "I" ou sur "II", la machine ne démarre pas.	Le fusible (21) est interrompu.	Réarmer le fusible en appuyant sur le bouton-poussoir correspondant.
	Le cable du chargeur de batterie est branché au réseau électrique.	Débrancher et positionner dans le logement correspondant.
	Les batteries sont déchargées.	Charger les batteries.
Le balai létral ne fonctionne pas.	Le fusible (20) est interrompu.	Réarmer le fusible en appuyant sur le bouton-poussoir correspondant.
La machine ne fonctionne qu'en état d'arrêt, mais, sous effort, elle s'éteint et le tímein lumineux rouge clignote.	Les batteries sont déchargées.	Charger les batteries. Au cas où le problème persististe, contacter un Service après-vente Nilfisk pour replacer les batteries.
Les batteries ont une autonomie réduite.	La durée de vie des batteries est épuisée.	Contacter un Service après-vente Nilfisk pour replacer les batteries.
On ne réussit pas à charger les batteries : le tímein lumineux rouge (4) ne s'allume pas quand la fiche est insérée dans la prise du réseau.	La prise du réseau n'est pas alimentée.	Vérifier la prise du réseau en y branchant un autre apparueil electroménager.

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente Nilfisk.

Mise à la ferraille

Effectuer la mise à la ferraille de la machine auprès d'un démoliisseur autorisé.

Avant la mise à la ferraille, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

Batterie Balais Tuyaux et pièces en matériel plastique Parties électriques et électroniques (*)

(*) Pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk le plus proche.
