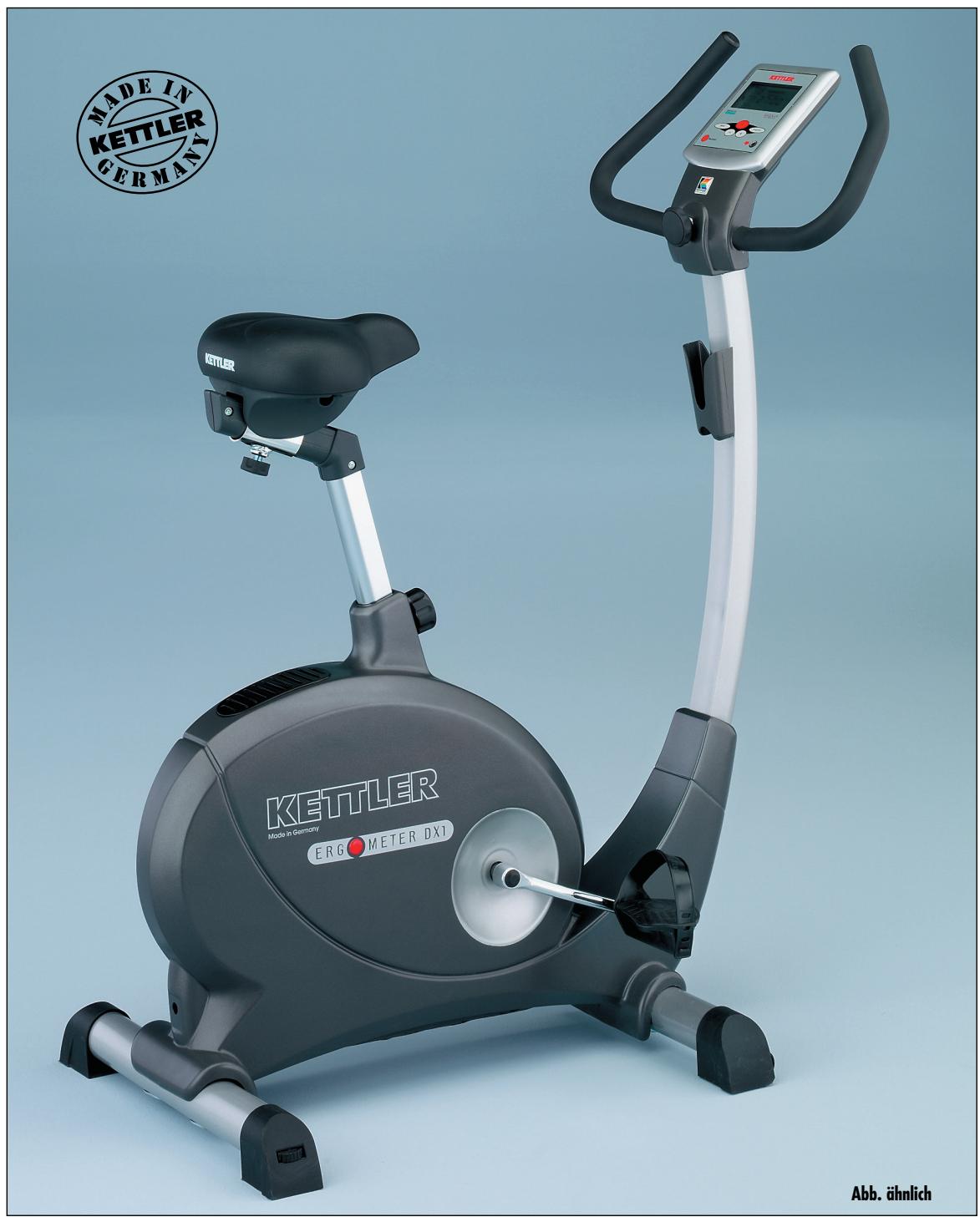

BEDIENUNGSANLEITUNG DX 1 PRO KETTLER
Montageanleitung „DX 1 PRO"
Art.-Nr. 07990-700
Bittelesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Ergometers.
Zu Ihrer Sicherheit
Das Ergometer darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulösig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäß Gebrauch verursacht werden.
■ Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile konnen ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlüssene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■ Führn Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 bis 2 Monate Kontrollen aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel und Griffbügelbefestigung.
Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
Das Gerät besteht eine Netzspannung von 230 V, 50 Hz. Der Anschlußarf nur an einer mit 10 A einzeln abgesicherten Schukosteckdose erfolgen. Vor Inbetriebnahme des Gerätes ist darauf zu achten, daß das richtige Steckernetzteil (Kennzeichnung beachten) ordnungsgemäß angeschlossen ist.
■ ACHTUNG: Nehmen Sie niemals Eingriffe an ihrem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.
■ ACHTUNG: Bei allen Reparatur-, Wartungs- und Reinigungsrarbeiten unbedingt den Netzsteckerziehen.
Zur Handhabung
■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getrände, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies konnte zu Korrosionen führen.
■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Veränderungskabels muß diesen den VDE-Richtlinien entsprechen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
■ Achten Sie unbedingt daraufuf, daß das Elektrokabel nicht ein-geklemmt oder zur „Stolperfalle" wird.
Alle elektrischen Geräte senden beim Betrieb elektramagnetische Strahlung aus. Achten Sie darauf, weitere strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfüllscht werden können (z. B. Pulsmessung).
■ Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesen Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermöbiges Training kann zu Gesundheitsschäden führen.
■ Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Beachten Sie die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten
■ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
■Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen gehalten wir uns vor.
■ Im Zweifelfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.
Der Standort des Geräts muß so gewählt werden, daß ausrechende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben.
■Bitte stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle Körpergroße komfortable Trainingsposition finden..
Das Ergometer ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder dennoch an das Gerät halten, sind diese auf die richtige Benutzung hinzuwesen und zu beaufsichtigen.
Das Ergometer entspricht der Klasse H A der DIN-EN 957 -1/5. Er ist dementsprechend für dentherapeutischen Einsatz geeignet.
■ Machen Sie sich vor Trainingsbeginn mit den einzelnen Funktionen des Gerätes vertraut.
■ Ein eventuell auftrendendes leises,bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Ergometers. Eventuell auftrendende Geräutsche beim Rückwartstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.
Das Ergometer verfügt über ein magnetisches Bremssystem.
■ Bei dem Ergometer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
Montagehinweise
■Bittprufen Sie,ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checkiste) und ob Transportschaden vorliegen. Sollte es Anlauf fur Beanstandungen geben, wenden Sie sichitte an Ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerätes muß sorgfältig und von einer erwachsen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprachend der Abbildungen ein. Alles erforderliche Werkzeug finds Sie im Kleinteilebeutel.
Ersatzteilliste
Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes an.
Bestellbeispel: Art.-Nr. 07990-700 /Ersatzteil-Nr. 10100030/2
Stück /Serien-Nr:......
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist thises durch den Zusammen "mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.
■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 150 kg geeignet.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Zum Abziehen des Pedalarms entfernen Sie zuerst die Schutzkappe und Schraube (A). Halten Sie den Pedalarm fest und drehen Sie eine Schraube M12 (gehört nicht zum Lieferumfang) in die Gewindeöffnung (B). Nach einigen Umdrehungen konnen Sie den Pedalarm abnehmer (C).
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
■ Aus fertigungstechnischen Gründen gehalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Entsorgungshinweis
KETTLER-Produkte sind recyclebar. Führer Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).
HEINZ KETTLER GmbH & Co. KG-Postfach 1020-D-59463 Ense-Parsit
KETTLER Austria GmbH · Gewerbesteße 2-A-5322 Hof bei Salzburg
Trisport AG · Im Bosch · CH-6331 Hünenberg
http://www.kettler.net
Trisport AG · Im Bösch 67 · CH-6331 Hünenberg
http://www.kettler.net
NL
Montagehandleiding
Messhilfe für Verschraubungsmaterial
| Teil- | Bezeichnung Nr. | Stück | Ersatzmittel-Nr für 7990 - 700 |
| 1 | Rahmen gepulvert | 1 | 91111700 |
| 2 | Lenksäule mit Befestigung | 1 | 91150568 |
| 3 | Griffbügel mit Griffschlüchen und Stopfen | 1 | 91150593 |
| 4 | Sterngriffschraube M8x53 mm | 1 | 10103028 |
| 5 | Lamellenstopfen ø 25 mm | 2 | 10100030 |
| 6 | Cockpit-Oberteil (3717) mit Befestigungselementen | 1 | 70127457 |
| 7 | CockpitUnterteil (3716) mit Befestigungselementen | 1 | 70127458 |
| 8 | Pulsabnehmer M3406 mit Anschlusskabel u. Halteklammer | 1 | 67000421 |
| 9 | Bodenrohr ø 60x1,5x450 mm | 2 | 91111855-10 |
| 10 | Griffschlauch ø 24,5x580 mm | 2 | 10118095 |
| 11 | Fusskappe f. ø 60 mm mit Hohenverstellung | 2 | 91170501 |
| 12 | Rollenschoner rechts, f. Rohr ø 60 mm | 1 | 91170502 |
| 13 | Computer SA2B | 1 | 67000726 |
| 14 | Schwungrad mit Achse, Freilauf, Lagern und Befestigung | 1 | 91140309 |
| 15 | Geschwindigkeitsabn. mit Kabel 375 mm u. Befestigung | 1 | 91170417 |
| 16 | Zugfeder ø = 1,6 mm für Spannrolle | 1 | 25605891 |
| 17 | Zehriemen rechts und links | 1 | 94600835 |
| 18 | Aufnahme (2297) für Netzstecker | 1 | 70127365 |
| 19 | Antriebsrad ø 240 mm mit VKT-Achse | 1 | 91130125 |
| 20 | Pedale (Paar), rechts und links | 1 | 33300005 |
| 21 | Abdeckkappe (3712) für Lenksäule | 1 | 70125177 |
| 22 | Kugellager 6203 ZZ (paarweise je Achse wechseln) | 4 | 33100023 |
| 23 | Verkleidung rechts (3710) | 1 | 70125163 |
| 24 | Verkleidung links (3711) | 1 | 70125164 |
| 25 | Leitung 700 mm, mit Buchse | 1 | 42860007 |
| 26 | Pedalarm (links) | 1 | 94601927 |
| 27 | Pedalarm (rechts) | 1 | 94601928 |
| 28 | Saitel (8319/8067) | 1 | 72002610 |
| 29 | Drehgriffschraube mit Rasterstift M16 | 1 | 91170291 |
| 30 | Umlenkhebel mit Spannrolle und Befestigung | 1 | 91140368-10 |
| 31 | Stromkabel oben 1000 mm | 1 | 67000126 |
| 32 | Distanzhülse ø 16x4x12 mm (zu Pos. 4) | 1 | 97200562 |
| 33 | Steuerung für Magnetspule mit Befestigung | 1 | 91170428 |
| 34 | Federscheibe ø 17,3 mm | 2 | 10601003 |
| 35 | Seegerring ø 17 mm | 1 | 10709021 |
| 36 | Lütherscheibe (2359) | 1 | 70125785 |
| 37 | Sattelrohr verchromt, Abdeckungen (3374&3375) montiert | 1 | 97100443 |
| 38 | Cockpit-Vorderteil (3715) mit Befestigungselementen | 1 | 70127455 |
| 39 | Lasche (Klemmschelle) | 1 | 97200363 |
| 40 | Aufnahmeblech BD 1303 mit Befestigung | 1 | 97200243 |
| 41 | Ablage (3777) | 1 | 70125176 |
| 42 | Rollenschoner links, f. Rohr ø 60 mm | 1 | 91170503 |
| 43 | Lageraufnahme (2579) mit Buchsen und Befestigung | 2 | 98585006 |
| 44 | Stromkabel unten, 1200 mm | 1 | 67000125 |
| 45 | Keilrippenriemen 1092 PJ 8 | 1 | 67005123 |
| 46 | Schnittstelle mit Kabel | 1 | 67000743 |
| 47 | Bremsmagnet mit Spulenkörper (gewickelt) | 1 | 91140279 |
| 48 | Netztrafo kpl. | 1 | 42860006 |
| 49 | Führungs-Stopfen (3773) für Rahmen | 1 | 70127716 |
| 50 | Tretlagerblende (3731). | 2 | 70125181 |
| 51 | Lüftungsgitter (3713) | 1 | 70125178 |
| 52 | Gleitrohr 80mm, verchromt | 1 | 97100347 |
| 53 | Drehgriffschraube M12 (für Längsverstellung) mit Rasterstift | 1 | 91170308 |
| 54 | Sattelabdeckung (3097) mit Befestigung | 1 | 70128512 |
| 55 | Sattelrohrabdeckung rechts (3774) (mit Teil 56 bestellen) | 1 | 70127708 |
| 56 | Sattelrohrabdeckung links (37775) (mit Teil 55 bestellen) | 1 | 70127709 |
| 57 | Sicherungsring für ø 16 mm | 3 | 10709016 |
| 58 | Antriebshülse ø 34,5 mm mit Freilauf HFL 1626 | 1 | 91140269 |
| 59 | Erdungskabel | 1 | 67000805 |
| 60 | Schraubenbeutel (ohne Abbildung) | 1 | 91180385 |
