BEDIENUNGSANLEITUNG CK3100 LCD PARROT

China: [+86] (0)2164 601 944

Hong Kong: [+852] 2736 1169

France: 0148036069

China: [+86] (0)2164 601 944

Hong Kong: [+852] 2736 1169

Francia: 0148036069

Einführung 77
Verpackungsinhalt 77
Allgemeine installation 77
Spezifische installation je nach kraftfahrzeug 80
Erste verwendung 89
Funktionen 89

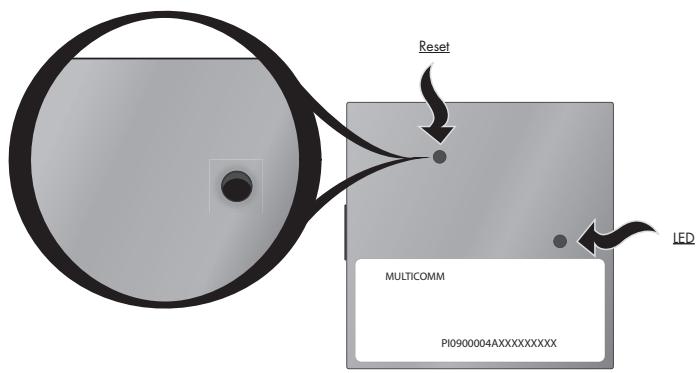

Prüfung der installation 92
Hotline 92
Anmerkungen 93

EINFUHRUNG

Die Bluetooth-Technologie möglichst eine Übertragung von Sprache und Daten über kurze Entfernungen per Funkverbindung. Über Bluetooth können entsprechende elektronische Geräte miteinanderCOMMUNZIEREN, insbesondere Telefone und Freisprecheinrichtungen.

Parrot stellt seine langjährige Erfahrung im Bereich Bluetooth-Technologie und Signalverarbeitung in ihren Dienst - das Ergebnis sind innovative Freisprecheinrichtungen. Sie haben eine Schnittstelle für Lenkradsteuerung zur Bedierung folgender Freisprecheinrichtungen von Parrot erworben: Parrot CK3100 LCD oder Parrot CK3000 EVOLUTION. Diese Schnittstelle Funktioniert nur mit Fahrzeugen des Herstellers Toyota.

Wir danken Ihnen für Ihr Vertrauen! Über diese Schnittstelle Parrot MULTICOMM können Sie die Steuerelemente am Lenkrad Ihres Fahrzeuges (LRS - Lenkradsteuerung) mit einer dieser Freisprecheinrichtungen verbinden. Die Schnittstelle ermöglicht Ihnen dann die Annahme und das Tätigten von Telefonaten über die Lenkradsteuerung - ihre Höhe verbleiben somit stets sicher auf dem Lenkrad

VERPACKUNGsinHALT

• Anschlusskabel

• Stromkabel für die Schnittstelle

• Adapter für das Bedienfeld Parrot CK3000 EVOLUTION

• Adapter für das LCD-Display Parrot CK3100 LCD

• Anschlussbuchsen

Bedienungsanleitung

ALLGEMEINE INSTALLATION

These Beschreibung bezieht sich ausschließlich auf die Installation des Parrot MULTICOMM steering wheel control interface. Zusätzliche Informationen zur Installation können Sie der Bedienungsanleitung ihrer Freisprechtnrichtung entnehmer. Wir empfehlen unseren Kunden, einen qualifizierten Fahrzeugtechniker mit der Installation zu beauftragen.

Hinweis: Im Folgenden wird der Begriff «Lenkradsteuerung» durch die Abkürzung «LRS» Ersetzt

Installation der Schnittstelle fur Lenkradsteuerungen (LRS) :

Stromversorgung:

Die Spanningsversorgung der Schnittstelle Parrot MULTICOMM erfolgt über einen Abzweig der Spanningsversorgung der Parrot-Freisprecheinrichtung. Abhängig vom Typ der Parrot Anlage sollen den roten und orangen Kabel der Stromversorgung wie folgt angeschlossen werden:

• Bei der Parrot CK3000 EVOLUTION, das orange Kabel der Stromversorgung

• Bei der Parrot CK3100 LCD, das rote Kabel der Stromversorgung

• Das Schwarze Kabel ist die Masse

• Das gelbe Kabel wird mit dem MUTE Ausgang der Parrot Anlage verbunden

In manchen Fahrzeugen sind die Versorgungsspannungen u. U. invertiert.

In thisem Fall müssen der rote und der orangefarbene Draht der Spannungsvorsorgung der Freisprecheinrichtung invertiert werden.
Das wird ganz einfach durch den Austausch der zwei Sicherungseinsatzträger erzielt. Vergewissern Sie sich, dass der orangefarbene Draht der zündungsgesteuerten
+12VSpannungssversorgung entspricht. Andernfalls kann es zu einer Entladung der Fahrzeugbatterie kommt. In thisem Fall, muss der orangefarbene Leiter an die Sicherungsdose oder an eine andere mit der Zündung gekoppelte Versorgungsqelle angeschlossen werden.

Mute:

Während eines Anrufes schaltet die MUTE Funktion das Radio stumm und das Audio System Its Fahrzeuges gibt das Geschäft über die Fahrzeugloutsprecher wieder.

Das gelbe Kabel des Parrot MULTICOMM interface sollte mit dem gelbe Mute Kabel der Parrot Freisprecheinrichtung und dem Mute Eingang des Autoradios verbunden werden (Falls Ihr Autoradio über einen MUTE Eingang verfügbar).

Wenn Ihr Autoradio einen MUTE Eingang besitzt, verbinden Sie das gelbe Kabel der Parrot Anlage mit diesen Eingang.

Prufen Sie die richtige Position des MUTE Eingangs before Sie das gelbe Kabel verbinden. Falls notwendig prufen Sie die drei MUTE Positionen und wahlen Sie dann die entsprechende

• Autoradio mit ISO-Steckverbinder :

Entfernen Sie die ISO-Audio- und -Versorgungsanschlüsse von Ihr Autoradio und bringen Sie stättdessen die ISO-Steckverbinder der Freisprecheinrichtung am Autoradio an. Verbinden Sie die ISO-Audio- und -Versorgungsanschlüsse des Fahrzeugs dann mit den ISO-Steckbuchsen ihrer Freisprecheinrichtung the three possible inputs and then select the one corresponding to the mute input.

• Autoradio ohne ISO-Steckverbinder :

Wenn Hr r t f s i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Auf unserer Website finden Sie eine List der Adapter-Leiterbundel, die Sie fur die Installation verwenden konnen: www.parrot.com

• Protokollkommunikation :

Die Protokollkommunikation des LRS ist über ein Kabel mit veränderbarer Stromstärke realisiert.

Dieses Kabel ermoigt es Ihnen die Funktionen der Freisprechanlage uber die Tasten der LRS zu nutzen. Es ist wight den Angaben der SPEZIFISCHE INSTALLATION JE NACH KRAFTFAHRZEUG zu folgen um eine Funktion mit dem "wiring communication protokoll" zu ermöglich

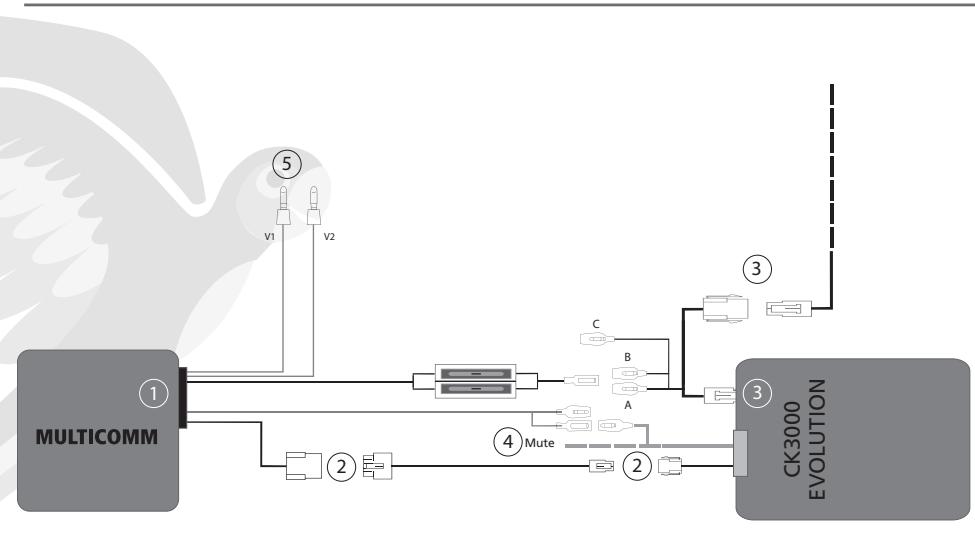

Parrot CK3000 EVOLUTION

①

(2)

(3)

(4)

(5)

Verbinden Sie das Versorgungskabel der Schnittstelle Parrot MULTICOMM mit dem 14-poligen Anschluss der LRS-Einheit.

Verbinden Sie den Bedienfeldanschluss der Freisprecheinrichtung mit dem Anschluss am

Versorgungskabel der Schnittstelle.

Schlieben Sie das Versorgungskabel der Schnittstelle Parrot MULTICOMM mit der Parrot-Elektronikeinheit und dem Stromkabel (Power) der Parrot

Freisprecheinrichtung.

A: Verbinden Sie das orange Kabel der Stromversorgung der Freisprechanlage mit dem gelb/roten Kabel der Stromversorgung der Schnittstelle

Verbinden Sie den gelben Draht der Mute-Leitung der Schnittstelle Parrot MULTICOMM mit:

• dem gelben Draht der Mute-Leitung der Parrot-Einrichtung
• und dem Mute-Eingang des Autoradios, sofern Ihr Audiosystem über diesen Eingang verfügt.
  Hallen Sie sich an die Anweisungen im Kapitel «Spezifische Installation je nach Kraftfahrzeug», um die Anschlüsse für das Protokollkommunikation zu gewährleisten.

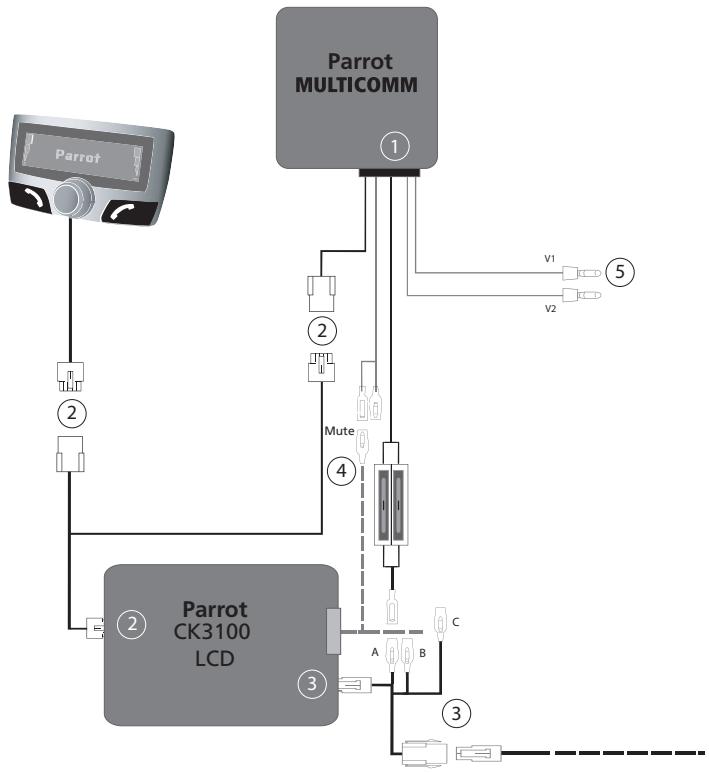

1

① Verbinden Sie das Versorgungskabel der Schnittstelle Parrot MULTICOMM mit dem 14- poligen Anschluss der LRS-Einheit.
② Verbinden Sie den Bedienfeldanschluss der Freisprecheinrichtung mit dem Anschluss am Versorgungskabel der Schnittstelle.
3 Verbinden Sie das Versorgungskabel der Schnittstelle Parrot MULTICOMM mit der Parrot-Elektronikeinheit und dem Stromkabel (Power) der Parrot-Freisprecheinrichtung. B:Verbinden Sie das rote Kabel der Stromversorgung der Freisprecheinrichtung mit dem gelt/roten Kabel der Stromversorgung der Schnittstelle.
4 Verbinden Sie den gelben Draht der Mute-Leitung der Schnittstelle MULTICOMM mit: dem gelben Draht der Mute-Leitung der Parrot Einrichtung und dem Mute-Eingang des Autoradios, sofern Ihr Audiosystem über
⑤ Halten Sie sich an die Anweisungen im Kapitel «Spezifische Installation je nach Kraffahrzeug», um die Anschlüsse für das Protokollkommunikation zu gewährleisten.

SPEZIFISCHE INSTALLATION JE NACH KRAFTFAHRZEUG

WICHTIG:

Die dem Protokollkommunikation entsprechenden Drähte müssen ordnungsgemäβ mit den Daten Ihres Audiosystems verbunden werden. Halten Sie sich deshalb auf jeder Fall an das Ihr Hem Fahrzeugtyp entsprechende Installationsschema.

Auf unserer Website www.parrot.com finden Sie eine vollständige und aktuelle Kfz-Kompatibilitätsliste mit den Installationsschemata fur alle Parrot-Produkte

Hinweis : Im Lieferumfang der Schnittstelle Parrot MULTICOMM sind Anschlussbuchsen enthalten, um den Anschluss der Drähte für das Kommunikationsprotokoll zu erleichtern.

ALFA ROMEO

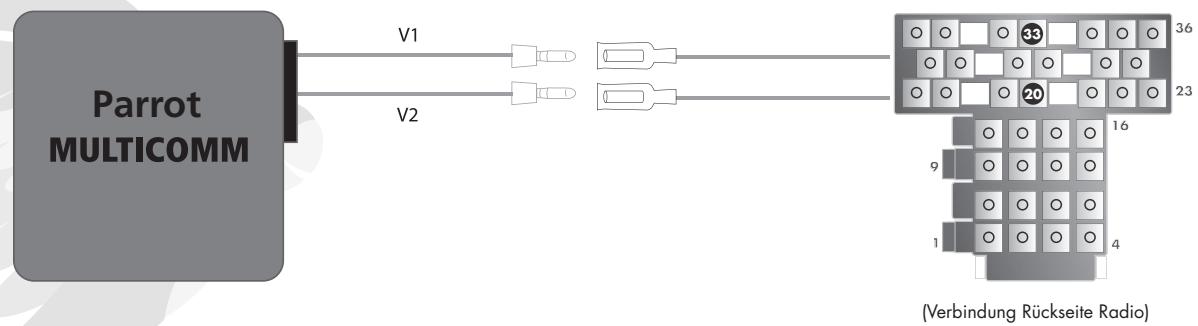

A- Konfiguration Kommunikationsprotokoll ALFA 147 - 156 (>2004)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 33.
• Verbinden des weiten Kabels mit dem entsprechem V2 Wiederstand auf pin 20.

FIAT

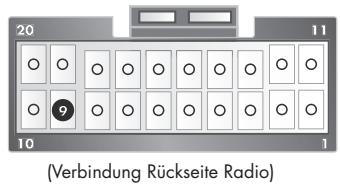

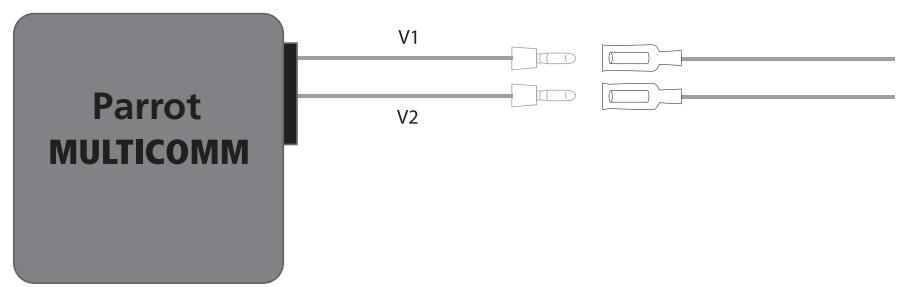

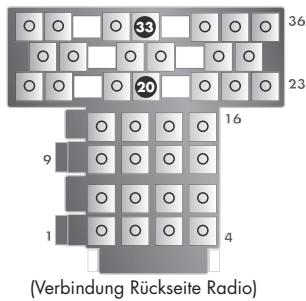

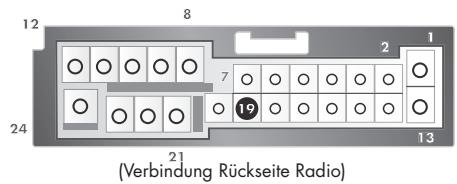

A- Konfiguration Kommunikationsprotokoll Multipla (>2006), Ducato (>2006) & Panda (>2005)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 33.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf pin 20.

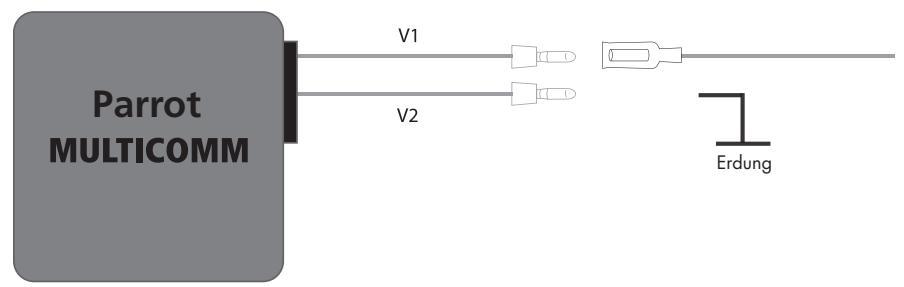

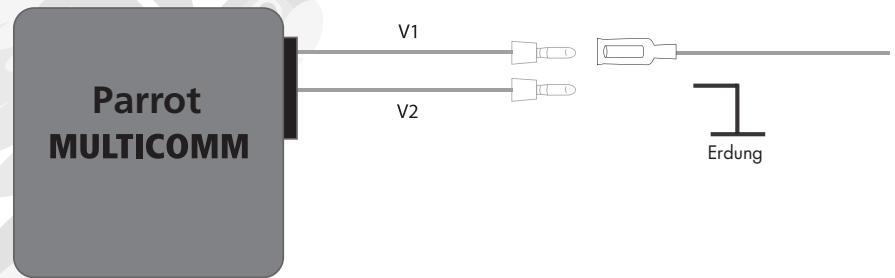

B-Konfiguration Kommunikationsprotokoll FIAT 16

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 9.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf erding

A- Konfiguration Kommunikationsprotokoll FORD Fiesta & FORD Focus (< 2005)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 19.
• Verbinden des freißen Kabels mit dem entsprechem V2 Wiederstand auf Erdung

B- Konfiguration Kommunikationsprotokoll FORD Focus (>2005) / FORD Fiesta (>2005)/ FORD GALAXY (>2005), FORD C-Max, FORD S-Max

(Verbindung Rückseite Radio)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 6.
• Verbinden des weiten Kabels mit dem entsprichdem V2 Wiederstand auf erding

HONDA

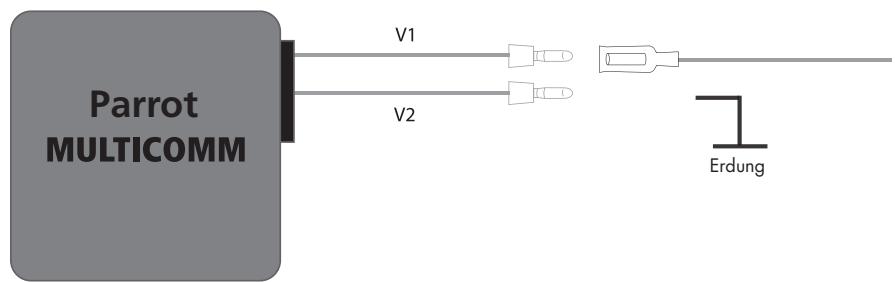

A- Konfiguration Kommunikationsprotokoll Honda Civic (>2006)

(Verbindung Rückseite Radio)

• Verbinden des violeten Kabels mit dem entsprechdem V1 Wiederstand auf pin 14.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf Erdung

HYUNDAI

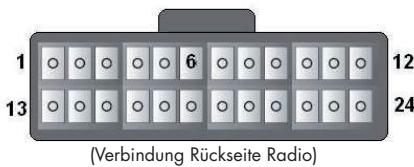

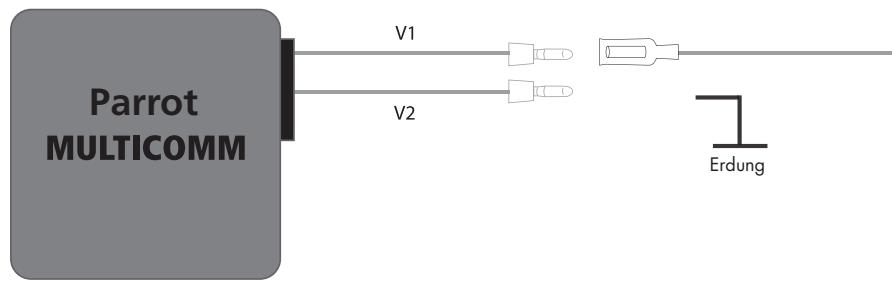

A- Konfiguration Kommunikationsprotokoll Hyundai SANTA FE

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 6.
• Verbinden des weiten Kabels mit dem entsprichdem V2 Wiederstand auf erding

JAGUAR

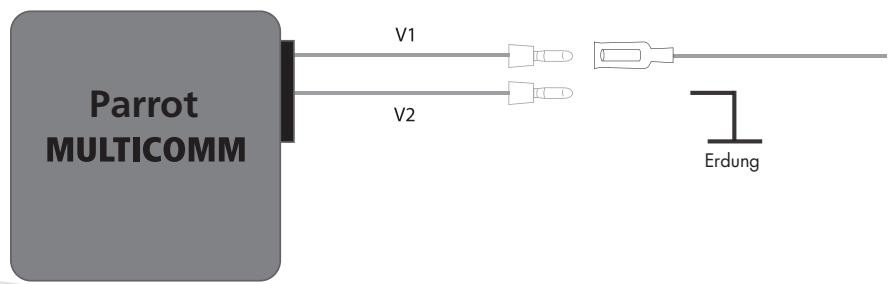

A- Konfiguration Kommunikationsprotokoll Jaguar X-Type - Jaguar S-Type (< 2004)

(Verbindung Rückseite Radio)

• Verbinden des violeten Kabels mit dem entsprechdem V1 Wiederstand auf pin 18.
• Verbinden des weißn Kabels mit dem entsprechem V2 Wiederstand auf Erdung

KIA

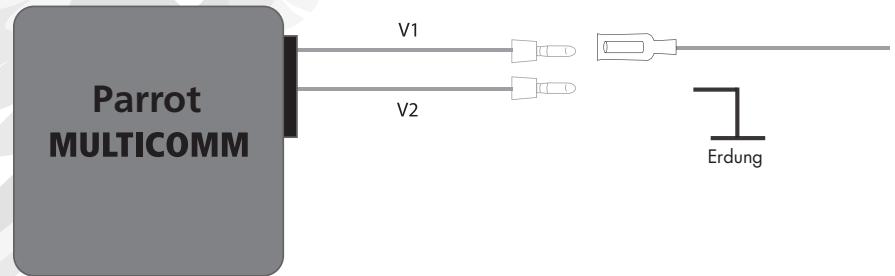

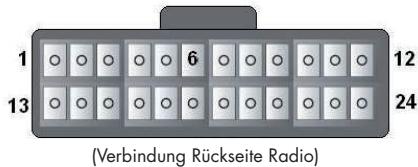

A-A- Konfiguration Kommunikationsprotokoll KIA SORENTO (>2006)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 6.
• Verbinden des weiten Kabels mit dem entsprechem V2 Wiederstand auf Erdung

MAZDA

Zwei mögliche Installionsprozeduren

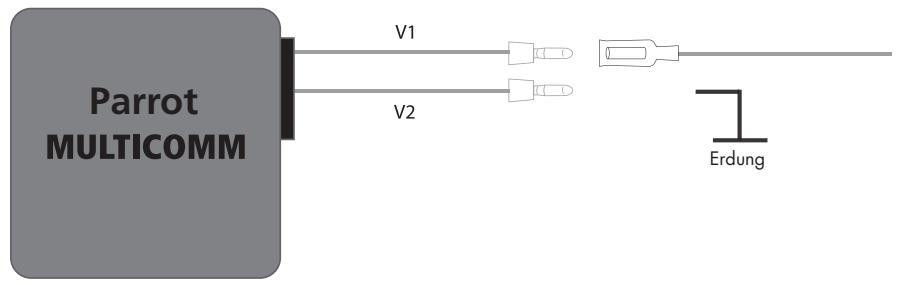

A1- Konfiguration Kommunikationsprotokoll Mazda (> 2006)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 21.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf Erdung

Oder

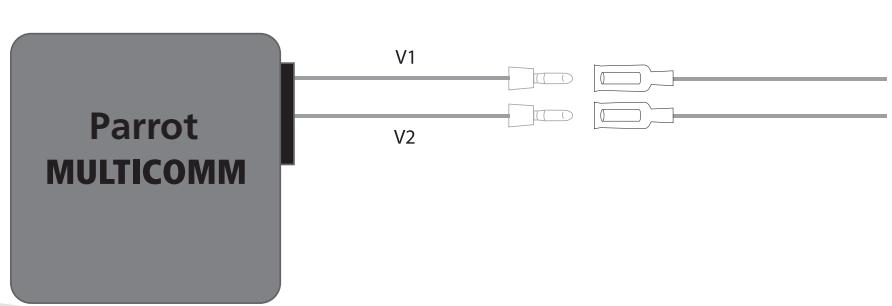

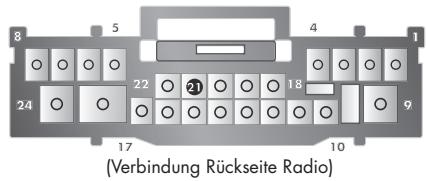

A2- Konfiguration Kommunikationsprotokoll Mazda (> 2006)

(Verbindung unter dem Lenkrad)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 3.
• Verbinden des weißen Kabels mit dem entsprechem V2 Wiederstand auf Erdung

A- Konfiguration Kommunikationsprotokoll Nissan MICRA

(Verbindung Rückseite Radio)

• Verbinden des violeten Kabels mit dem entsprechdem V1 Wiederstand auf pin 33.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf pin 20.

OPEL

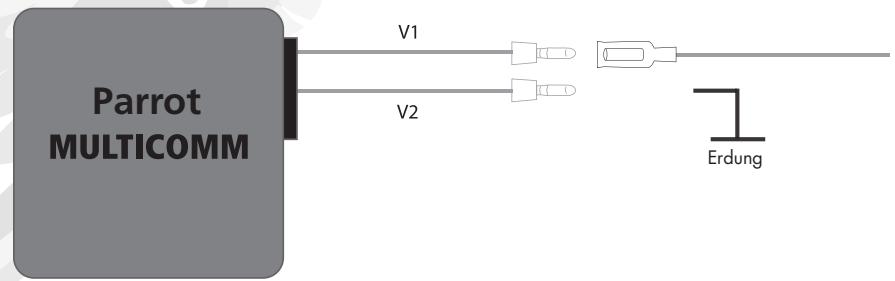

A- Konfiguration Kommunikationsprotokoll Opel [1999-2003]

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 1.
• Verbinden des weiten Kabels mit dem entsprechem V2 Wiederstand auf Erdung

SUZUKI

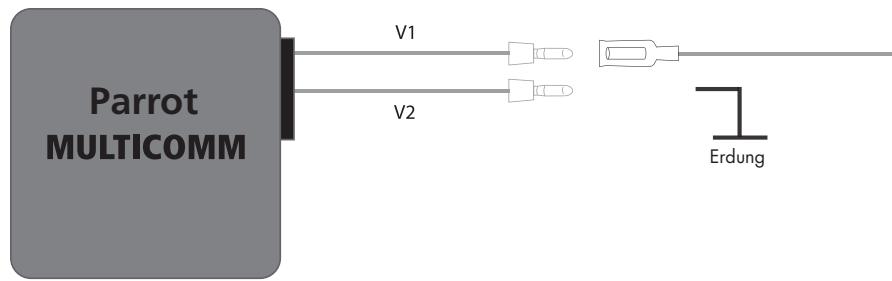

A- Konfiguration Kommunikationsprotokoll Suzuki Grand VITARA & Suzuki SX4

(Verbindung Rückseite Radio)

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 9.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf Erdung.

TOYOTA

A- Konfiguration Kommunikationsprotokoll Toyota Yaris (<2005) & Toyota RAV 4

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 7.
• Verbinden des weißen Kabels mit dem entsprechem V2 Wiederstand auf Erdung

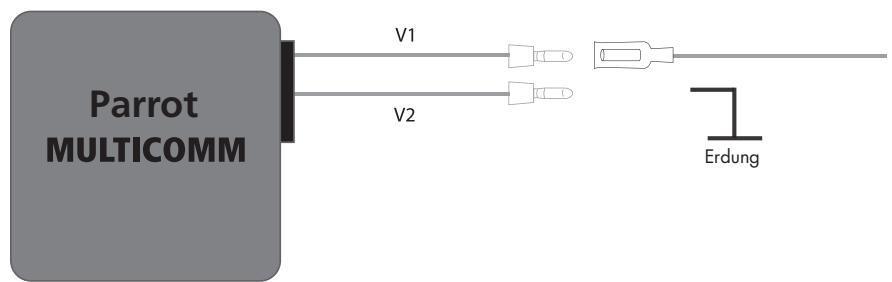

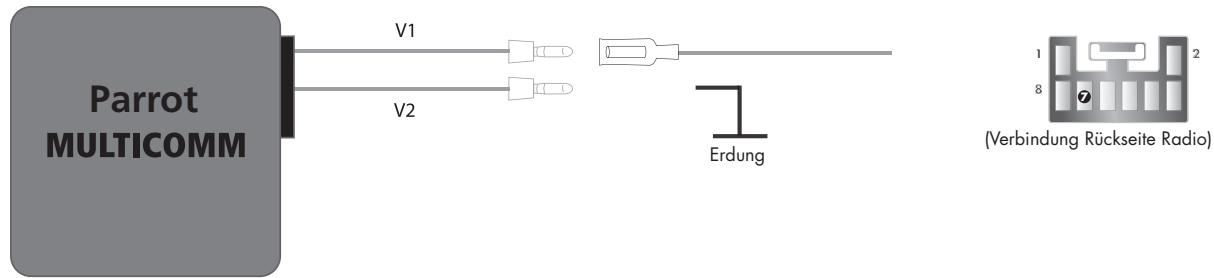

B- Konfiguration Kommunikationsprotokoll Toyota Avensis, Toyota Yaris (>2006) & Toyota Corolla

• Verbinden des violeten Kabels mit dem entsprechem V1 Wiederstand auf pin 7.
• Verbinden des weiß Kabels mit dem entsprechem V2 Wiederstand auf Erdung

(Verbindung Rückseite Radio)

ERSTE VERWENDUNG

Beim ersten Einschalten der Freisprecheinrichtung mussen Sie Ihr Telefon mit der Freisprecheinrichtung koppeln. Dazu wird die Bluetooth-Verbindung zwischen Telefon und Freisprecheinrichtung konfiguriert.

Hinweis: Die nachstehenden Arbeitsschritte brauchen nicht ausgeführ zu werden, wenn Ihr Telefon bereits mit der Freisprecheinrichtung gekoppelt wurde.

Kopplung Ihres Telefons mit der Freisprecheinrichtung:

• Vergewissern Sie sich, dass die Bluetooth-Funktion Ihres Telefon activismiert ist.
• Starten Sie ausgegehend von Ihrem Bluetooth-Telefon eine Suche nach Bluetooth-Peripheriegeräten.(Siehe hierzu die Bedienungsanleitung Ihres Telefon bzw. die Informationen auf der Website www.parroct.com, Rubrik Kundenkontakt).
• Wahlen Sie ihre Freisprecheinrichtung Geben Sie bei der entsprechenden Aufforderung den Code «1234» auf Ihrtem Telefon ein.
  Die zwei Geräte werden automatisch verbunden.

Hinweis: Weitere Informationen finden Sie auf unserer Website www.parrot.com, Rubrik «Kundenkontakt».

Ihnen stehen jetzt ähnliche Funktionen der Freisprecheinrichtung über ihre Schnittstelle Parrot MULTICOMM zur Verfügung.

FUNKTIONEN

An ihrer Toyota Lenkradbedienung habe Sie über die Schnittstelle Parrot MULTICOMM den Zugriff auf die folgenden Funktionen ihrer Freisprecheinrichtung :

• Entgegenannahme eines Anrufs
• Beenden eines Anrufs
  Wahlwiederholung
  Regelung der Kommunikationslautstärke
• Diskreter Modus / Beenden des diskreten Modus
  Rufnummernwahl für gespeicherte Kontakte über die Spracherkennungsfunktion der Freisprecheinrichtung
• Einstellung der Sprache
• Navigation in den Menus (für Parrot CK3000 EVOLUTION)

Manche Kraftfahrzeuge sind mit Sondertasten für die Bedienung eines Telefons über das Lenkrad ausgestattet: «Annehmen/Beenden von Anrufen». Die Bedienung der

Freisprecheinrichtung kann ebenfals über die Tasten zur Lautstärkeregelung erfolgen. Je nach der Konfi guration des Lenkrads Ihres Wagens bestehen verschiedene Mochigkeiten fur die Bedienung einer Freisprecheinrichtung uber die Lenkradsteuerung:

Modus 1: Das Lenkrad verfügt über keine Telefontaste, sondern nur über Tasten zur Lautstärkeregelung (Taste «Lautstärke (+)» und «Lautstärke (-)»).
Modus 2: Das Lenkrad verfügbar über 1 Taste «Annehmen/Beenden von Anrufen».
- Modus 3: Das Lenkrad verfügt über 1 Taste «Annehmen von Anrufen» sowie über 1 Taste «Beenden von Anrufen».

Modus 1: Verwendung mit den Tasten zur Lautstärkeregelung

1- Spannungsversorgung durch einschalten der Zündung; das Parrot MULTICOMM LED blinkt einmal
2-Drücken Sie die Tasten der Lenkradfernbedienung in folgender Reihenfolge: « VOLUME - », « VOLUME + », « SUCHE Abwarts », « SUCHE Aufwarts ». jeder Tastendruck wird durch ein blinking den Parrot MULTICOMM LED bestätigt. Am Ende dieser einfahren Sequenz leuchtet die Parrot MULTICOMM LED.
3-Schalten Sie die Zündung aus und wieder ein; die Parrot MULTICOMM LED muss nun leuchten. Der Prozess ist beendet und MULTICOMM konnte das neue Protokoll übernehmen.

Hinweis: Um die Anlage zusammen, halten Sie den Parrot MULTICOMM Knopf bei eingeschallener Zündung gedrück bis die LED blinkt.

Die Funktionen des carkit Parrot mit den Volumenköpfen

• Entgegennehmen eines eingehenden Anrufs: Drücken der Taste «Lautstärke (+)»
• Beenden eines eingehenden Anrufs: Drucken der Taste «Lautstärke (-)»
• Ablehnen eines eingehenden Anrufs: Drucken der Taste «Lautstärke (-)»
• Aktivieren der Spracherkennung: Drücken der Taste «Lautstärke (+)» und direkt

	anschließlich der Taste «Lautstärke (-)»		das zwischen dem Drucken auf + und dem drucken auf - weniger als eine Sekunde Wartezeit verstreichen darf.
Erneutes Währen der zuleyt gewählten Nummer (Wahlwieder-holung):	Kurzes drucken der Taste «Lautstärke (+)» und anschließlich langes Drucken der Taste «Lautstärke (-)» bis zur Wahl der gewürschten Nummer	Bestätigungen der Auswahler einer Funktion:	Kurzes drucken der Taste «Lautstärke (+)»
Diskreter Modus:	Kurzes drucken der Taste «Lautstärke (+)»	Abbrechen der Auswahler einer Funktion:	Kurzes drucken der Taste «Lautstärke (-)»
Beenden des diskreten Modus:	Kurzes drucken der Taste «Lautstärke (+)» anschließlich Drucken der «Lautstärke (-)».	Initialisieren der Freis-precheinrichtung:	Wiederholen 5-maliges these Vorgangs: Drucken der Taste «Lautstärke (-)» und anschließlich der Taste «Lautstärke (+)».
Erhöhen der Lautstärke:	Drucken der Taste «Lautstärke (+)» und anschließlich Drucken der «Lautstärke (-)» während des Geschäfts- Wiederholen these Vorgangs bis zur Erreichung des gewürschten Lautstärkepegels	Modus 2: Verwendung mit einer Telefonrate
Reduzieren der Lautstärke:	Drucken der Taste «Lautstärke (-)» und anschließlich Drucken der «Lautstärke (+)» während des Geschäfts- Wiederholen these Vorgangs bis zur Erreichung des gewürschten Lautstärkepegels	1-Spannungsversorgung durch einschalten der Zündung; das Parrot MULTICOMM LED blinkt einmal
Nur für Parrot CK3000 EVOLUTION		2-Drucken Sie die Tasten der Lenkradfernbedienung in folgender Reihenfolge: «VOLUME -», «VOLUME +», «SUCHE Abwärt », «SUCHE Aufwärt »Jeder Tastendruck wird durch ein blinken der Parrot MULTICOMM LED bestätigt. Am Ende dieser einfahren Sequenz leuchtet die Parrot MULTICOMM LED.
Öffnen eines Menüss:	Zweimaliges Drucken der nachstehenden Tastenfolge: Taste «SEEK up» und anschließlich «SEEK down» Die Tasten SEEK ermögen. die Suche einer Senderfrequency.	3-Schalten Sie die Zündung aus und wieder ein; bis die Parrot MULTICOMM LED muß sich jetzt löschen.
Durchlaufen eines Menüss in Vorwärtsrichtung:	Drucken der Taste «Lautstärke (+)» und anschließlich der Taste «Lautstärke (-)»Biite beachten Sie das zwischen dem Drucken auf + und dem Drucken auf - weniger als eine Sekunde Wartezeit verstreibenen darf.	4-Drucken Sie die «Phone» Taste der Lenkradfernbedienung; die Parrot MULTICOMM LED muss nun leuchten. Der Prozess ist beendet und MULTICOMM konnte das neue Protokoll übernehmen
		5-Schalten Sie die Zündung aus und wieder ein; die Parrot MULTICOMM LED muss nun leuchten. Der Prozess ist beendet und MULTICOMM konnte das neue Protokoll übernehmen
		Hinweis: Um die Anlage zurückzusetzen, halten Sie den Parrot MULTICOMM Knopf bei eingeschaltener Zündung gedrückt bis die LED blinkt.
Durchlaufen eines Menüss in Rückwärtsrichtung:	Drucken der Taste «Lautstärke (-)» und anschließlich der Taste «Lautstärke (+)» Biite beachten Sie	Die Funktionen des carkit Parrot mit dem Knopf „Telephon".
		Entgegenommen eines eingehenden Anrufs:	Drucken der Telefonate

• Beenden eines Anrufs: Drucken der Telefontaste
• Ablehnene eines eingehenden Anrufs: Langes Drucken der Telefontaste
  Aktivieren der Spracherkennung: Kurzes Drucken der Telefonaste
  Erneutes Wahlen der zuletzt gewählten Nummer (Wahlwiederholung): Langes Drücken der Telefontaste
• Diskreter Modus: Drucken der Telefontaste
• Beenden des diskreten Modus: Drucken der Telefontaste
• Erhöhen der Lautstärke: Drücken der Taste «Lautstärke (+)».
• Reduzieren der Lautstärke: Drucken der Taste «Lautstärke (-)».

Nur für Parrot CK3000 EVOLUTION

• Öffnen eines Menus: Zweimaliges Drücken der nachstehenden Tastenfolge: Taste «SEEK up» und anschließend «SEEK down» Die Tasten SEEK ermöglichen dieucher einer Senderfrequenz.

• Durchlaufen eines Menus in Vorwärtsrichtung: Drücken der Taste «Lautstärke (+)».

• Durchlaufen eines Menus in Rückwärtsrichtung: Drücken der Taste «Lautstärke (·)».
• Bestätigen der Auswahl einer Funktion:

• Abbrechen einer Funktion:

• Initialisieren der Freisprecheinrichtung: Wiederholen 5-maliges这点 Vorgangs : Drücken der Taste «Lautstärke (-)» und anschließend der Taste «Lautstärke (+)»

Modus 3: Verwendung mit zwei Telefontasten

1- Spannungsversorgung durch einschalten der Zündung; das Parrot MULTICOMM LED blinkt einzel
2-Drucken Sie die Tasten der Lenkradfernbedienung in folgender Reihenfolge: « VOLUME -», « VOLUME +», « SUCHE Abwarts», « SUCHE Aufwarts». Jeder Tastendruck wird durch ein blinken der Parrot MULTICOMM LED bestätigt.
3- Drücken Sie die «SUCHE Aufwärts» Tasten der Lenkradfernbedienung; bis die Parrot MULTICOMM LED muss nun ausschalten.
4- Drücken Sie die «Beenden» Tasten der Lenkradfernbedienung; bis die Parrot MULTICOMM LED muss nun ausschalten.
5- Drücken Sie die «Annehmen» Tasten der Lenkradfernbedienung; bis die Parrot MULTICOMM LED muss nun leuchten
6- Schalten Sie die Zündung aus und wieder ein; die Parrot MULTICOMM LED muss nun leuchten. Der Prozess ist beendet und MULTICOMM konnte das neue Protokoll übernehmen

Hinweis: Um die Anlage zusammen, halten Sie den Parrot MULTICOMM Knopf bei eingeschaltener Zündung gedrück bis die LED blinkt.

Die Funktionen des carkit Parrot mit dem Knopf „Telephon"

• Entgegennehmen eines eingehenden Anrufs: Drücken der Telefonrate «Annehmen»
• Beenden eines Anrufs: Drücken der Telefontaste «Beenden»
• Ablehnen eines eingehenden Anrufs: Drücken der Telefontaste «Beenden»
  Aktivieren der Spracherkennung: Kurzes Drücken der Telefontaste «Annehmen»
• Erneutes Wahlen der zuletzt gewählten Nummer (Wahlwiederholung): Langes Drücken der Telefonaste «Annehmen»
• Diskreter Modus: Kurzes Drücken der Telefontaste «Annehmen»
• Beenden des diskreten Modus: Drücken der Telefonaste «Annehmen»
• Erhöhen der Lautstärke: Drücken der Taste «Lautstärke (+)».
• Reduzieren der Lautstärke: Drucken der Taste «Lautstärke (-)».

Nur für Parrot CK3000 EVOLUTION

• Öffnen eines Menüs: Zweimaliges Drucken der nachstehenden

Tastenfolge: Taste «SEEK up» und anschließend «SEEK down» Die Tasten SEEK ermögen dieucher einer Senderfrequenz.

• Durchlaufen eines Menus in Vorwärtsrichtung:
• Durchlaufen eines Menus in Rückwärtsrichtung:
• Bestätigen der Auswahl einer Funktion:
• Abbrechen einer Funktion:
• Initialisieren der Freisprecheinrichtung:

Drücken der Taste «Lautstärke (+)».

Drücken der Taste «Lautstärke (-)».

Kurzes Drücken der Telefontaste «Annehmen»

Kurzes Drucken der Telefontaste «Beenden»

Wiederholen 5-maliges cesles Vorgangs: Drucken der Tasse «Lautstärke (-)» und anschließend der Tasse «Lautstärke (+)

PRÜFUNG DER INSTALLATION

Wurde die Installation der Schnittstelle Parrot MULTICOMM ordnungsgemäß durchgeführt, dann leuchtet die LED-Anzeige der Schnittstelle grün auf. In thisem Fall ist die Schnittstelle funktionsbereit. Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie die Versorgungsspannungen der Schnittstelle Parrot MULTICOMM.

• Wenn Sie eine Parrot CK3000 EVOLUTION besitzen: Rot/Gelbes Kabel mit Zündungsplus +12V verbinden.
• Wenn Sie eine Parrot CK3100 LCD besitzen: Rot/Gelbes Stromversorgungskabel mit Dauerplus +12V verbinden Das gelbe MUTE Kabel der Parrot MULTICOMM Schnittstelle sollt mit dem gelben Mute Kabel der Parrot Freisprechanlage und dem Mute Eingang des Autoradios verbunden werden (wenn Ihr Autoradio einen MUTE Eingang besitzt). Das gelbe Mute Kabel hat eine Spannung von 0 Volt wenn die Freisprecheinrichtung benutzt wird, prufen Sie diesen Wert. Auch die Installation der Freisprecheinrichtung ist auf jeder Fall zu prufen. Hierzu findsie entsprechende Anweisungen in der Bedienungsanleitung ihrer Freisprecheinrichtung.
  Die Initialisierung muss korrekt durchgeführt werden.
  Wenn Sie diesen wiederholen möchten, drücken Sieitte den «RESET» Knopf mit einem Stift.

HOTLINE

Unsere Hotline steht Ihnen jederzeit zur Verfugung. Sie konnen sich per Mail oder per Telefon an die Hotline wenden: Montag bis Freitag von 9:00 Uhr bis 18:00 Uhr (GMT +1).

Italian: [+39] 02 86 39 14 63

Spanien: [+34] 902 404 202

Großbritannien: [+44] (0)870 112 5872

Deutschland: 0900 172 77 68

USA: [+1] (877) 9 PARROT (toll-free)

China: [+86] (0)2 164 601 944

Hong Kong: [+852] 2736 1169

Frankreich: 0148036069

Weitere Informationen finden Sie auf unserer Website www.parrot.com

ANMERKUNGEN

WARNING
