MODE D'EMPLOI CK3100 LCD PARROT

= S. ns à CCE EC EEEEEE

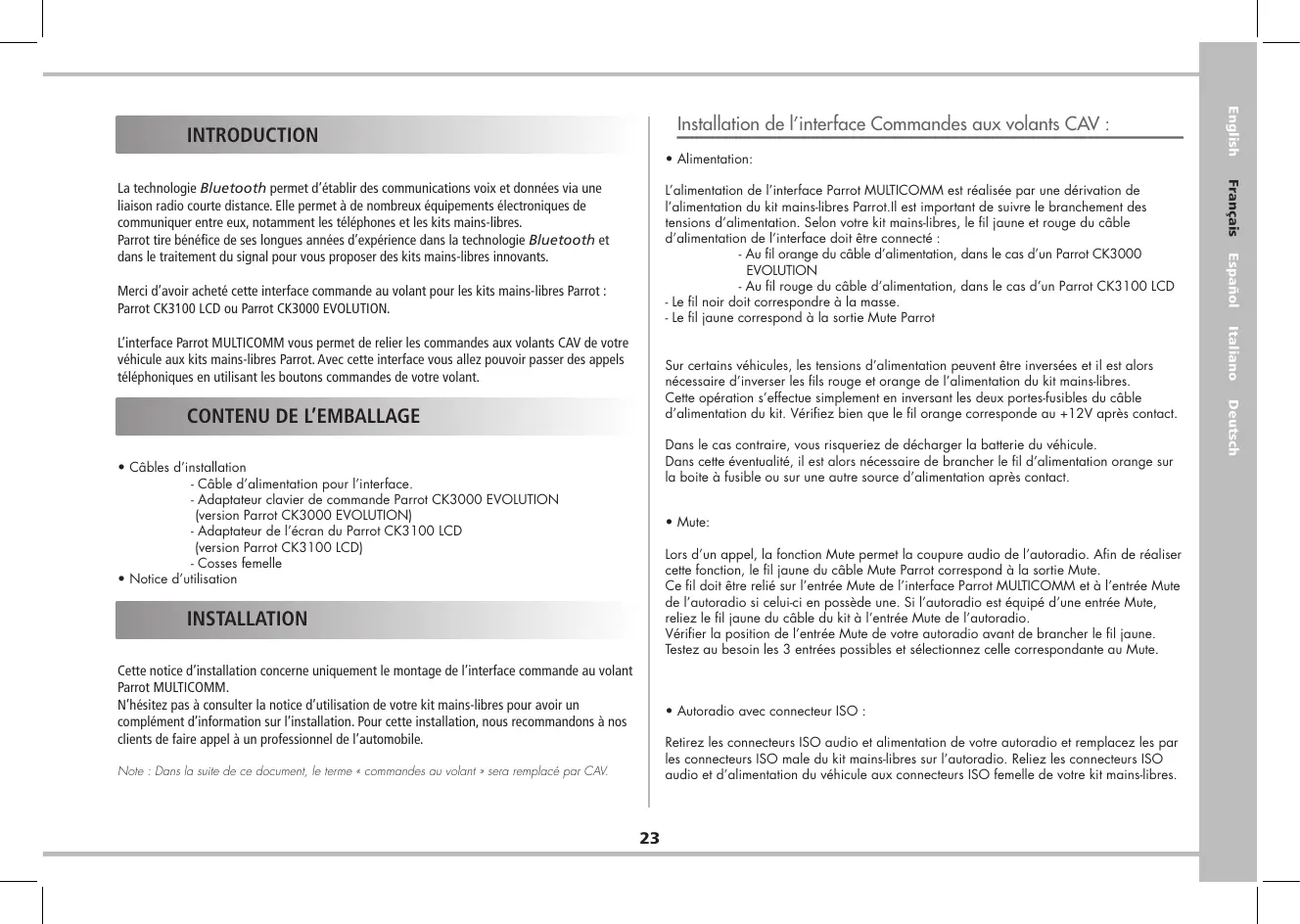

Introduction … Contenu de l'emballage . Installation . Installation spécifique à la voiture . Première utilisation Hotline . Notes

La technologie Bluetooth permet d'établir des communications voix et données via une liaison radio courte distance. Elle permet à de nombreux équipements électroniques de communiquer entre eux, notamment les téléphones et les kits mains libres. Parrot tire bénéfice de ses longues années d'expérience dans la technologie Bluetooth et dans le traitement du signal pour vous proposer des kits mains libres innovants. Merci d'avoir acheté cette interface commande au volant pour les kits mains-libres Parrot : Parrot CK3100 LCD ou Parrot CK3000 EVOLUTION. interface Parrot MULTICOMM vous permet de relier les commandes aux volants CAV de votre véhicule aux kits mains-libres Parrot. Avec cette interface vous allez pouvoir passer des appels téléphoniques en utilisant les boutons commandes de votre volant. D cire ve nana + Câbles d'installation - Câble d'alimentation pour l'interface. - Adaptateur clavier de commande Parrot CK3000 EVOLUTION {version Parrot CK3000 EVOLUTION) - Adaptateur de l'écran du Parrot CK3100 LCD {version Parrot CK3100 LCD) - Cosses femelle + Notice d'utilisation Cette notice d'installation concerne uniquement le montage de l'interface commande au volant Parrot MULTICOMM. N'hésitez pas à consulter la notice d'utilisation de votre kit mains-libres pour avoir un complément d'information sur l'installation. Pour cette installation, nous recommandons à nos ients de faire appel à un professionnel de l'automobile. Note : Dans La suite de ce document, le terme « commandes au volant » sera remplacé par CAV

Installation de l'interface Commandes aux volants CAV : + Alimentation: L'alimentation de l'interface Parrot MULTICOMM est réalisée par une dérivation de l'alimentation du kit mainslibres Parrot. est important de suivre le branchement des tensions d'alimentation. Selon voire kit mainslibres, le fi jaune et rouge du câble d'alimentation de l'interface doit être connecté - Au fil orange du câble d'alimentation, dans le cas d'un Parrot CK3000 EVOLUTION - Au fil rouge du câble d'alimentation, dans le cas d'un Parrot CK3100 LCD 19 ft noir dir corespondre à la masse jaune correspond à la sortie Mute Parrot Sur certains véhicules, les tensions d'alimentation peuvent être inversées et il est alors nécessaire d'inverser les fils rouge et orange de l'alimentation du kit mains libres. Ceite opération s'effectue simplement en inversant les deux portes fusibles du câble d'alimentation du kit. Vérifiez bien que le fil orange corresponde au +12V après contact. Dans le cas contraire, vous risqueriez de décharger la batterie du véhicule. Dans cetie éventualité, il est alors nécessaire de brancher le fil d'alimentation orange sur la boite à fusible ou sur une autre source d'alimentation après contact. + Mute: Lors d'un appel, la fonction Mute permet la coupure audio de l'autoradio. Afin de réaliser cette fonction, le fil jaune du cäble Mute Parrot correspond à la sortie Mute. Ce fil doit être relié sur l'entrée Mute de l'interface Parrot MUITICOMM et à l'entrée Mute de l'autoradio si celuici en possède une. Si l'autoradio est équipé d’une entrée Mute, reliez le fil jaune du câble du kit à l'entrée Mute de l'autoradio. Vérifier la position de l'entrée Mute de voire autoradio avant de brancher le fil jaune. Testez au besoin les 3 entrées possibles et sélectionnez celle correspondante au Mute. + Autoradio avec connecteur ISO Retirez les connecteurs ISO audio et alimentation de voire autoradio et remplacez les par les connecteurs ISO male du kit mains libres sur l'autoradio. Reliez les connecteurs 150 audio et d'alimentation du véhicule aux connecteurs ISO femelle de voire kit mains-ibres loyedsa

+ Autoradio sans connecteurs ISO Si votre autoradio ne possède pas de connecteur 150, un câble adaptateur ISO peut êre uilisé afin de faciliter l'installation de votre kit mainslibres et de voire interface commande au volant l'adaptateur I5O permet alors de brancher votre kit mainslibres en s'adaptant à la connectique spécifique de voire véhicule. Vous trouverez sur notre sie Internet la liste des faisceaux daplateur permeltant de faciliter l'installation : wwvw.parrot.com + Protocole de communication Le protocole de communication des CAV est géré par un fil de tension variable. Ce fil de commande permet d'utiliser les fonctionnalités de votre kit mains-ibres à l'aide des boutons de CAV. I est important de suivre les instructions suivantes du chapitre «installation spécifique à la voiture» afin de respecter le branchement du protocole de communication Parrot CK3000 EVOLUTION © Connectez le câble d'alimentation de l'interface Parrot MULTICOMM au connecteur 14 voies du boitier Parrot MULTICOMM. © Connectez le clavier de commande au câble d'alimentation de l'interface. © Connectez le câble d'alimentation de l'interface Parrot MULTICOMM au boitier Parrot et au câble Power du kit mainslibres Parrot. A: Connectez le fil orange du câble d'alimen- tation du kit mains libre au fi jaune/rouge du côble d'alimentation de l'interface. © Connectez le fil jaune Mute de l'interface Parrot MULTICOMM: - Au Fi jaune du câble mute Parrot - Et à l'entrée mute de l'autoradio si votre système audio possède cette entrée. © Consultez le chapitre « Installation spécifique aux véhicules » afin de respecter le branchement du protocole de communication.

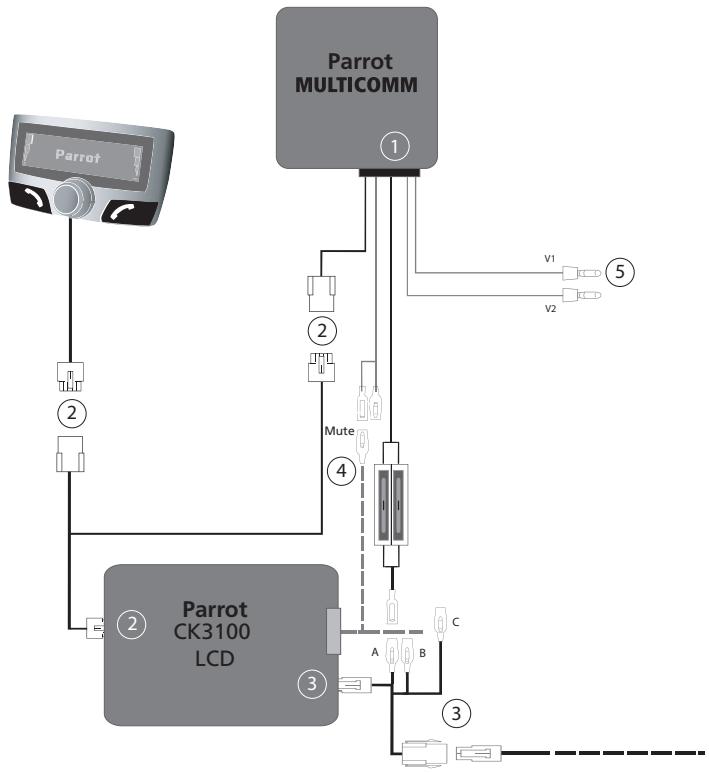

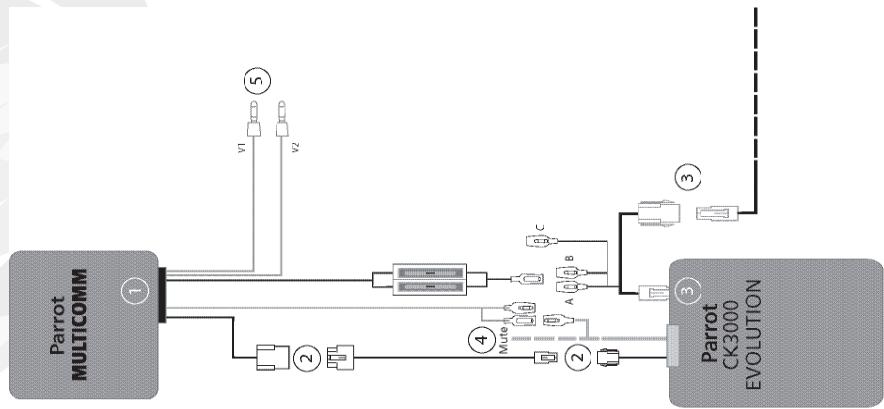

Connectez le câble d'alimentation de l'interface Parrot MULTICOMM au connecteur 14 voies du boitier Parrot MULTICOMM, Connectez le clavier de commande au câble d'alimentation de l'interface. Connectez le câble d'alimentation de l'interface Parrot MULTICOMM au boitier Parrot et au câble Power du kit mainslibres Parrot 8: Connectez le fil rouge du câble d'alimentation du Kit mains libre au il jaune/rouge du câble d'alimentation de l'interface. Connectez le il jaune Mute de l'interface Parrot MULTICOMM: - au fil jaune du câble mute Parrot - et à l'entrée mule de l'autoradio si votre système audio possède cette entrée. Consultez le chapitre « Installation spécifique aux véhicules» afin de respecter le branchement du protocole de communication. loyedsa

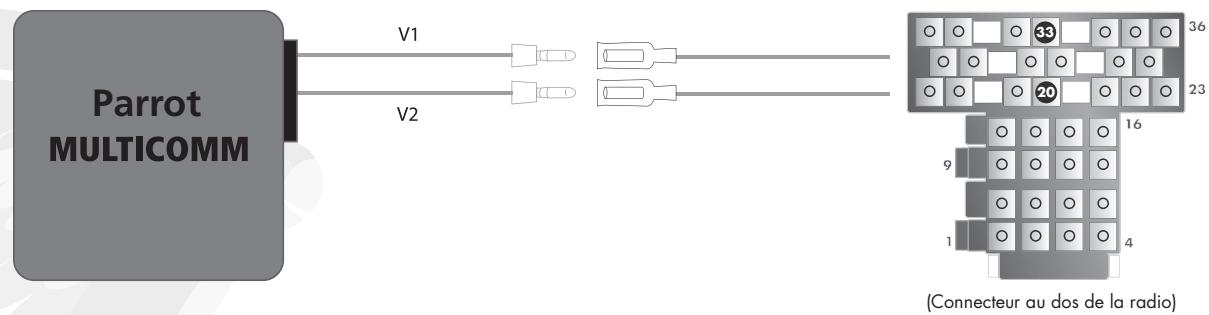

Note : Des cosses femelles sont livrées avec l'interface Parrot MUITICOMM afin de faciliter l'installation des Hls dédiés au protocole de communication ALFA ROMEO A: Configuration du protocole de communication sur ALFA 147 - 156 [> 2004] " E=—— ST —

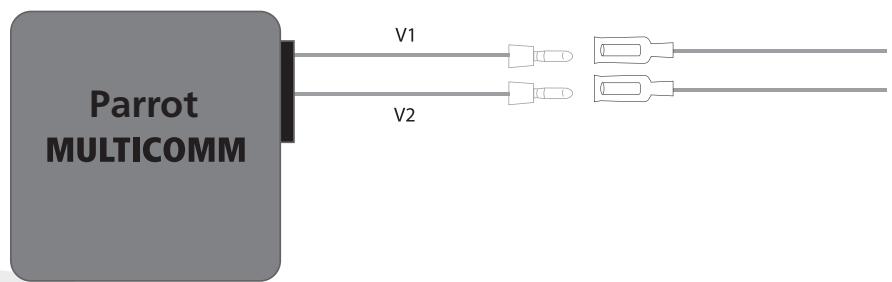

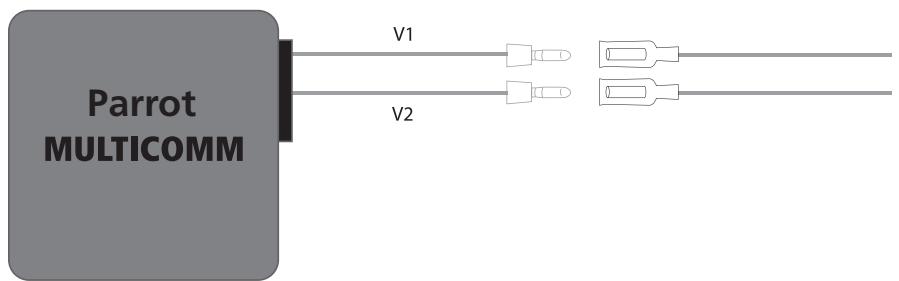

{Connecteur au dos de la radio) + Connecter le fl violet corespondant à l'information résiste VI sur a voie 33 + Connecter le fl blanc correspandant à l'information résistive VI sur a voie 20

+ Connecter le fl violet corespondant à l'information résiste VI sur a voie 33 + Connecter le fl blanc correspondant à l'information résistive VI sur a voie 20 B- Configuration du protocole de communication sur FIAT 16 + Connecter le fl violet corespondant à l'information résistve VI sur la voie 9 + Connecter le fl blanc correspondant à l'information résistve V2 au fl noir du câble Parrot MUITICOMM.

{Connecteur au dos de la radio] {Connecteur au dos de la radio) loyedsa

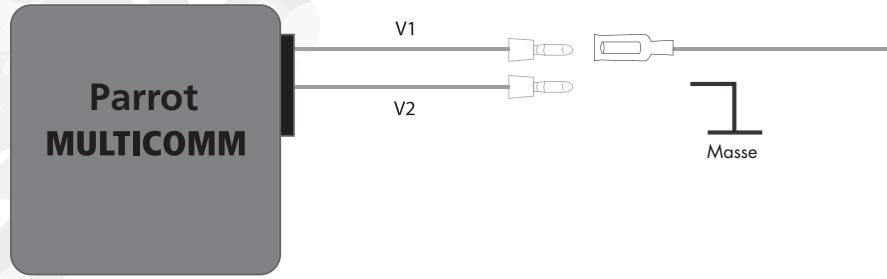

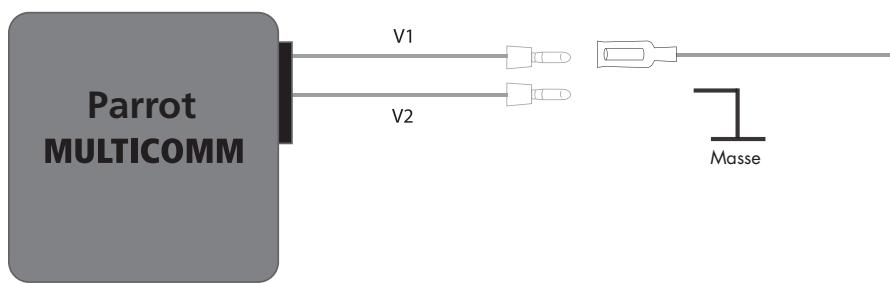

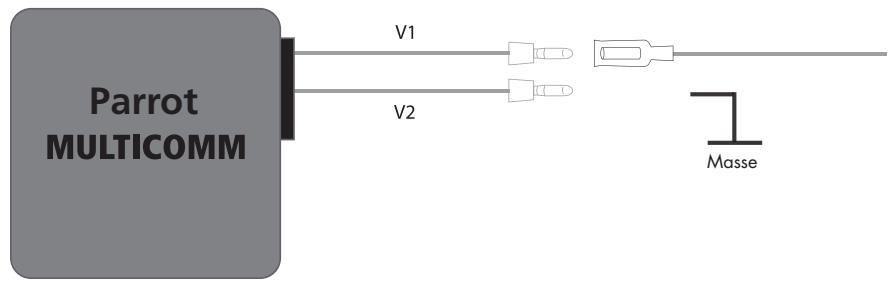

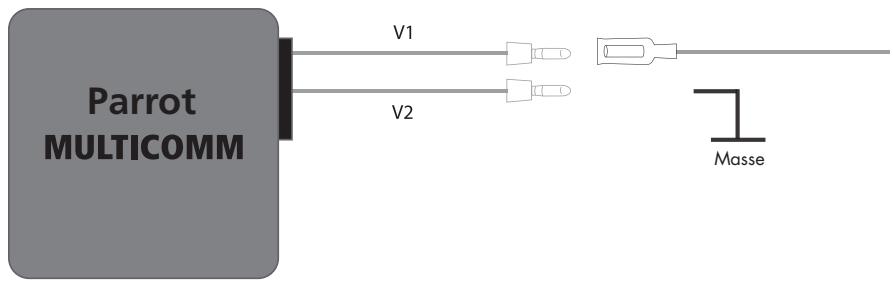

FORD À Configuration du protocole de communication sur FORD Fiesta & FORD Focus (< 2005) LA : D —— v2 | Masse + Connecter le violet corespondant à l'information résiste VI sur a voie 19 + Connecter le fl Blanc correspondant l'information résistve V2 au fl nor du câble Parrot MUITICOMM. B. Configuration du protocole de communication sur FORD Focus (>2005) / FORD Fiesta (>2005) / FORD GALAXY (>2005), FORD C-Max - FORD S-Max

+ Connecter le fl violet conespondant à l'information résiste VI sur a voie 6 + Connecter le fl blanc correspondant à l'information résistve V2 au fl noir du câble Parrot MUITICOMM

{Connecteur au dos de la radio] {Connecteur au dos de la radio)

HONDA A: Configuration du protocole de communication sur HONDA Civic (> 2006) Leleloleleer|e c| Elolalalelcl ls î {Connecteur au dos de la radio) + Connecter le fl violet conespondent à l'information résiste VI sur a voie 14 + Connecter le fl blanc correspondant à l'information résistve V2 au fl noir du câble Parrot MUITICOMM

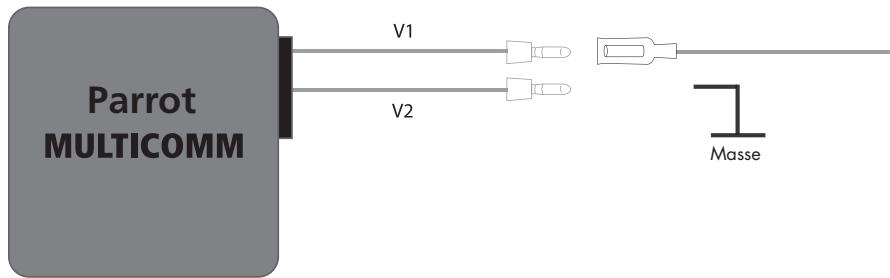

{Connecteur au dos de la radio] + Connecter le fl violet corespondant à l'information résiste VI sur a voie 6 + Connecter le fl blanc correspondant l'information résistve V2 au fl noir du câble Parrot MUITICOMM

+ Connecter le violet corespondant à l'information résiste VI sur a voie 18 + Connecter le fl blanc correspondant l'information résistve V2 au fl nor du câble Parrot MUITICOMM KIA CITILLÉ [T1 TELE {Connecteur au dos de la radio] À Configuration du protocole de communication sur KIA SORENTO (> 2006]

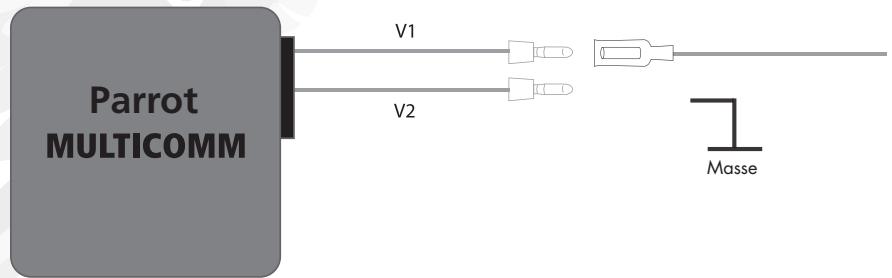

+ Connecter le fl violet corespondant à l'information résiste VI sur a voie 6 + Connecter le fl blanc correspondant l'information résistve V2 au fl noir du câble Parrot MUITICOMM

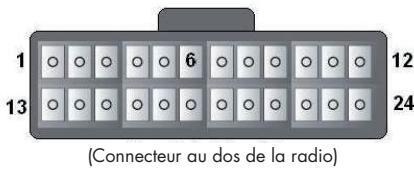

{Connecteur au dos de la radio)

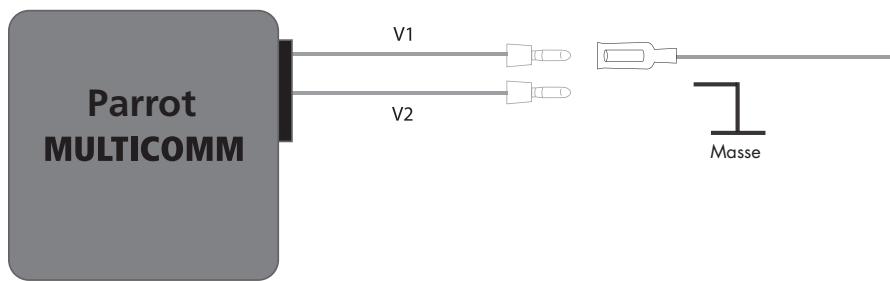

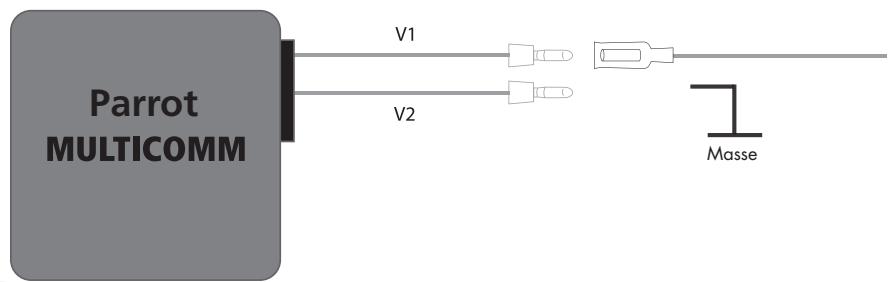

S—— Masse + Connecter le fl violet conespondent à l'information résiste VI sur l voie 21 + Connecter le fl blanc correspondant à l'information résistve V2 au fl nor du câble Parrot MUITICOMM

VU B) JL + Connecter le fl violet corespondant à l'information résiste VI sur a voie 3 + Connecter le fl blanc correspondant à l'information résistve V2 au fl nor du câble Parrot MUITICOMM.

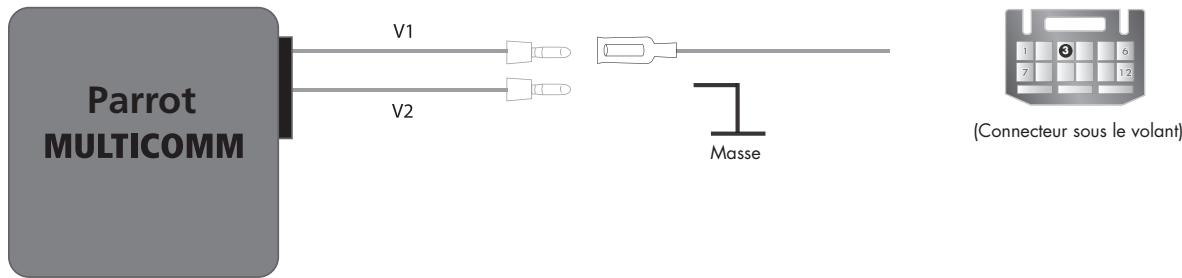

{Connecteur au dos de la radio] Connecteur sous le volant) loyedsa

NISSAN À Configuration du protocole de communication sur Nissan MICRA. {Connecteur au dos de la radio] + Connecter le violet conespondant à l'information résistive VI sur a voie 33 + Connecter le fl blanc correspandant à l'information résistive VI sur a voie 20 OPEL A Configuration du protocole de communication avec tous es voitures Opel [1999:2003] {Connecteur au dos de la radio) + Connecter le fl violet corespondent à l'information résiste VI sur la voie 1 + Connecter le fl blanc correspondant l'information résistve V2 au fl noir du câble Parrot MUITICOMM

Masse fonnecter le fl violet corespondant à l'information résiste VI sur la vaie © Connecter le fl blanc correspondant à l'information résiste V2 au fl noir du câble Parrot MULTICOMM. TOYOTA Lplefepiele e! Lolckcilcis see {Connecteur au dos de la radio) À: Configuration du protocole de communication sur Toyota Yaris (<2005] & Toyota RAV 4

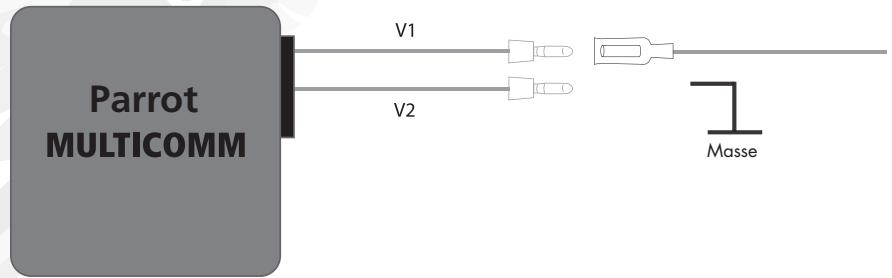

Masse + Connecter le fl violet corespondant à l'information résistve VI sur la voie 7 + Connecter le fl blanc correspondant à l'information résistve V2 au fl nor du câble Parrot MUITICOMM

{Connecteur au dos de la radio) loyedsa

. JL Masse + Connecter le fl violet corespondant à l'information résistve VI sur la voie 7 + Connecter le fl blanc correspondant l'information résistve V2 au fl noi du câble Parrot MUITICOMM

1 : z n {Connecteur au dos de la radio]

Lors de la première mise sous tension du votre kit mains libres, vous devez jumeler votre téléphone avec le kit. Cette phase consiste à configurer la connexion Bluetooth entre votre téléphone et voire kit mains libres. Note : La phase suivante n'est pos nécessaire si voire téléphone élait déjà jumelé à voire ki mainslibres. Jumelage de voire téléphone avec voire Kit mains-ibres : Assurez-vous que la fonction Bluetooth de voire téléphone soit activée. + Depuis voire téléphone Bluetooth, lancez une recherche de périphériques Bluetooth (Référez vous à la notice de voire téléphone ou connectez vous sur wnw.parrol.com, rubrique Suppori. + Sélectionnez votre kit mains libres. + Entrez « 1234» sur votre téléphone lorsque celui-ci vous y invite. + Les deux appareils se connecteront automatiquement Note : Veuillez consuler note sie web ww: parot com rubrique Support pour plus d'informations. Vous pouvez désormais bénéficier des fonctionnalités de votre kit mains.libres à travers votre interface Parrot MULTICOMM À partir des commandes aux volants de votre véhicule, l'interface Parrot MULTICOMM vous permet de bénéficier des fonctionnalités suivantes de voire kit mains-ibres : + Recevoir un appel. + Racerocher un appel + Fonction Bis. + Réglage volume de la communication + Passage en mode discret / Sortie du mode discret + Appel de contacts en uilisant la reconnaissance vocale du kit. + Réglage de la langue (uniquement pour le Parrot CK3000 EVOLUTION + Navigation du menu (pour le Parrot CK3000 EVOLUTION) Certains véhicules sont dotés de boutons spécifiques pour l'utilisation d'un téléphone à parlir du volant : « Décrocher / Racerocher » mainslibres peut aussi être utilisé à partir des boutions de réglages volume.

Selon la configuration du volant de votre véhicule, il existe plusieurs possibilités d'utiliser un carkit avec les commandes au volent : + Mode 1: Le volant ne possède pas de bouton téléphone mais seulement les boutons de réglage du Volume (boutons « Volume + » et « Volume -» } + Mode 2: Le volant possède 1 bouton « décrocher / Racerocher » + Mode 3: Le volant possède 1 bouton « décrocher » et 1 bouton « racerocher » Mode 1 : Uniquement volant avec des boutons de volumes

1- Mettre le contact, la led de l'interface MULTICOMM clignote une fois

2-Appuyer sur les boutons du volant selon la procédure suivante : « VOLUME - » , « VOLUME + », « SEEK DOWN », « SEEK UP ». Chaque appui est confirmé par un clignotement de [a led de l'interface. À la fin de la procédure, la led de l'interface Parrot MULTICOMM doit rester allumé en permanence.

3- Maintenant, couper puis remettez le contact, la led de l'interface Parrot MULTICOMM

doit directement restée allumé. Note : Pour réinitialiser l'interface, i suffi de rester appuyer longuement sur le bouton de l'interface iusqu'8 que la led clignote Fonctions diponibles avec les boutons volumes + Répondre a un appel entrant: + Raccrocher un appel: + Refuser un appel entrant : + Lancer la reconnaissance vocale: Appui sur la touche «Volume [+) » Appui sur la touche «Volume [} » Appui sur la touche «Volume [-} » Appui sur la touche « Volume [+] » médiatement par un appui sur « Volume (} » Appui rapide sur «Volume [+}» suivi d'un appui long sur « Volume [} » jusqu'à que le numéro soit composé. Durant la conversation appui rapide sur le touche «Volume [+}» Durant la conversation appui court sur la touche « Volume+) » suivi d'un appui sur la touche « Volume (} » Pendant la conversafion appuyer sur « Volume (+) » suivi de « Volume [} », répéter la procédure + Appeler le dernier numéro: + Mode discret: + Sortir du mode discret: + Augmenter le volume: loyedsa

jusqu'au niveau sonore recherché + Diminuer le volume Pendant la conversation appuyer sur « Volume (} » suivi de « Volume [+) », répéter la procédure jusqu'au niveau sonore recherché Uniquement pour le Parrot CK3000 EVOLUTION + Inifiliser le carkit Répétez 5 fois la procédure d'un appui sur « Volume {} » suivi d'un appui sur « Volumel+) » + Sélectionner le menu Appui 2 fois sur la séquence : bouton. « SEEK UP » puis « SEEK DOWN ». Les boutons SEEK sont les boutons de vos CAV vous permettant la recherche d'une station radic. + Naviguer en avant dans le menu: Appui sur le bouton «Volume [+}» suivi d'un appui sur le bouton « Volume | . + Naviguer en arrière dans le menu: Appui sur le bouton «Volume f}» suivi d'un appui sur le bouton « Volume (+) » + Confirmer une fonction: Appui sur «Volume [+}» + Annuler une fonction: Appui sur «Volume |. Mode 2 : Volant avec un bouton « Téléphone ».

1- Mettre le contact, la led de l'interfaceParrot MULTICOMM clignote une fois

2Appuyer sur les boutons du volant selon la procédure suivante : « VOLUME - » , « VOLUME + », « SEEK DOWN » . Chaque appui est confirmé par un clignotement de la led de l'interface.

3- Maintenant appuyer et rester appuyé sur le bouton « SEEK UP » jusqu'à que la led

de l'interface Parrot MULTICOMM s'éteigne. 4: Maintenant appuyer sur le bouton téléphone du volant, la led de l'interface Parrot MULTICOMM s'allumera. La procédure est finie et Parrot MULTICOMM a enregistré le nouveau protocole.

5- Maintenant, couper puis remettez le contact, la led de l'interface Parrot MULTICOMM

doit directement restée allumé. La procédure est finie et Parrot MULTICOMM a enregistré le nouveau protocole Noëe: Pour réiniialiser l'interface, i suffi de rester appuyer longuement sur le bouion de l'interface squ'à que la led clignote. Les fonctions du carkit Parrot avec le bouton « téléphone » + Répondre a un appel entrant : Appui sur la touche « Téléphone » + Raccrocher un appel Appui long sur la touche « Téléphone » + Refuser un appel entrant Appui long sur la touche « Téléphone » + Lancer la reconnaissance vocale : | Appui court sur la touche « Téléphone » + Appeler le dernier numéro Appui long sur la touche « Téléphone » + Mode discret Appui sur la touche « Téléphone » + Sortie du mode discret Appui sur la touche « Téléphone » + Augmenter le volume Pendant la conversation appuyer sur « Volume [+] ». + Diminuer le volume Pendant la conversation appuyer sur « Volume (} » Uniquement pour le Parrot CK3000 EVOLUTION + Initiliser le carkit Répétez 5 fois la procédure d'un appui sur « Volume [-] » suivi d'un appui sur « Volume [+) + Sélectionner dans le menu Appui 2 fois sur la séquence : bouton. « SEEK UP » puis « SEEK DOWN ». Les boutons SEEK sont les boutons de vos CAV vous permettant la recherche d'une station radio. + Naviguer dans le menu en avant : Appui sur le bouton « Volume [+) » + Naviguer dans le menu en arrière : Appui sur le bouton « Volume (} ».

+ Confirmer une fonction : Appui rapide sur la touche « Téléphone » + Annuler une fonction : Appui long sur la touche « Téléphone » Mode 3: Volant avec 2 boutons « Téléphone ».

1- Mettre le contact, la led de l'interfaceParrot MULTICOMM clignale une fois

2-Appuyer sur les boutons du volant selon la procédure suivante : « VOLUME - » , « VOLUME + », « SEEK DOWN ». Chaque appui est confirmé par un clignotement de la led de l'interface. 3: Maintenant appuyer et rester appuyé sur le bouton de la commande « « SEEK UP » jusqu'à que la led de l'interface Parrot MUITICOMM s'éteigne. 4: Maintenant appuyer et rester appuyé sur le bouton de la commande « Raccrocher » jusqu'à que la led de l'interface Parrot MULTICOMM s'éteigne. 5: Maintenant appuyer sur le bouton de la commande « Décrocher », la led de l'interface Parrot MULTICOMM s'allumera.

6- Maintenant, couper puis remettez le contact, la led de l'interface Parrot MUITICOMM

doit directement restée allumé. La procédure est finie et Parrot MULTICOMM a enregistré le nouveau protocole. Noëe : Pour réinitialiser l'interface, il suffit de rester appuyer longuement sur le bouion de l'iterlace iusqu'à que la led clignote. Fonclions diponibles avec 2 boutons « téléphone ». + Répondre a un appel entrant : Appui sur la touche « Décrocher » + Racerocher un appel : Appui sur la touche « Racerocher » + Refuser un appel entrant : Appui long sur la touche « Racerocher » + Lancer la reconnaissance vocale : | Appui court sur la touche « Décrocher »

+ Appeler le dernier numéro : Appui long sur la touche « Décrocher » + Mode set: Appui court sur la touche « Décrocher » + Sortie du mode discret : Appui sur la touche « Décrocher » + Augmenter le volume : Pendant la conversation appuyer sur « Volume [+}» + Diminuer le volume : Pendant la conversation appuyer sur « Volume [}». Uniquement pour le Parrot CK3000 EVOLUTION Répétez 5 fois la procédure d'un appui sur « Volume [-] » suivi d'un appui sur « Volume [+) » Initialiser le carkit : + Sélectionner le menu : Appui 2 fois sur la séquence : bouton. « SEEK UP » puis « SEEK DOWN ». Les boutons SEEK sont les boutons de voire CAV vous permetant la recherche d'une station radio. + Naviguer dans le menu en avant : Appui sur le bouton « Volume [+) » <Noviguer dans le menu en arrière : Appui sur le bouton « Volume (} » Appui rapide sur la touche « Décrocher » Confirmer une fonction : + Annuler une fonction : Appui court sur le bouton « Racerocher » loyedsa

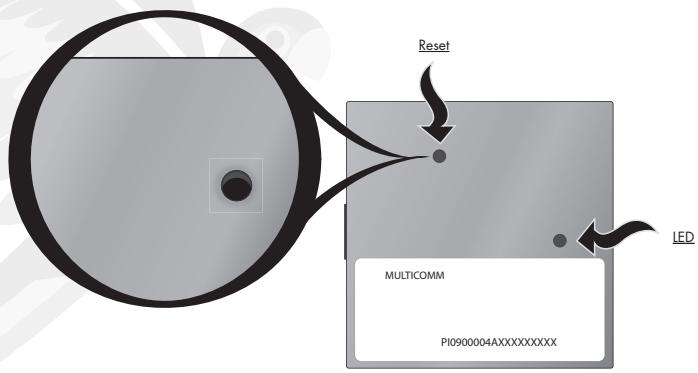

Déicanonve ensrusron Une fois, votre interface Parrot MULTICOMM correctement installée, la diode de l'interface doit s'allumer en rouge. Dans ce cas, l'interface est alors prête à être utilisée. Si cette diode ne s'allume pas, vérifier les tensions d'alimentation de votre interface Parrot MUITICOMM. Dans le cas d'un Parrot CK3000 EVOLUTION : + Le fl d'alimentation jaune et rouge doit avoir une tension de 12v après contact Dans le cas d'un Parrot CK3100 LCD : + Le fl d'alimentation jaune et rouge doit avoir une tension de 12v permanent. Le fil jaune de l'interface Parrot MULTICOMM doit être relié au Mute jaune du carkit Parrot et à l'entrée Mute de votre autoradio. (Dans le cas où votre autoradio possède celte entrée mute) Le Muie jaune Parrot passe à l'état Ov lors de l'utilisation du carki, vérifier cette phase de transition. I est aussi important de vérifier l'installation de voire Ki mains-ibres, dans ce cas, veuillez consulter le manuel d'utilisation de votre kit. La procédure d'inifialisation doit être correctement respecté. Si vous souhaitez reéffectuer cette procédure, appuyer sur le bouton «reseh» à l'aide d'une tige. Notre hot-line se tient à votre disposition. Vous pouvez la contacter par mail ou par téléphone. Permanence du lundi au vendredi de 9h00 à 18h00 (GMT +1). Halie: [+39] 02 86 39 14 63 Espagne: [+34] 902 404 202 Royaume Uni: [+44] (0)870 112 5872 Allemagne: 0900 172 77 68 Etats-Unis: [+1] (877) 9 PARROT (toll-free) Chine: [+86] (0) 2164 601 944 Hong Kong: [+852] 2736 1169 France: 01 48 03 60 69 Europe: [+33] 1 48 03 60 69 (langues parlées: Français, Anglais, Espagnol Allemand). Connectez-vous sur notre site Internet wwwparrot.com pour plus d'informations.
