BEDIENUNGSANLEITUNG BRIGGS & STRATTON 580447 BRIGGS & STRATTON

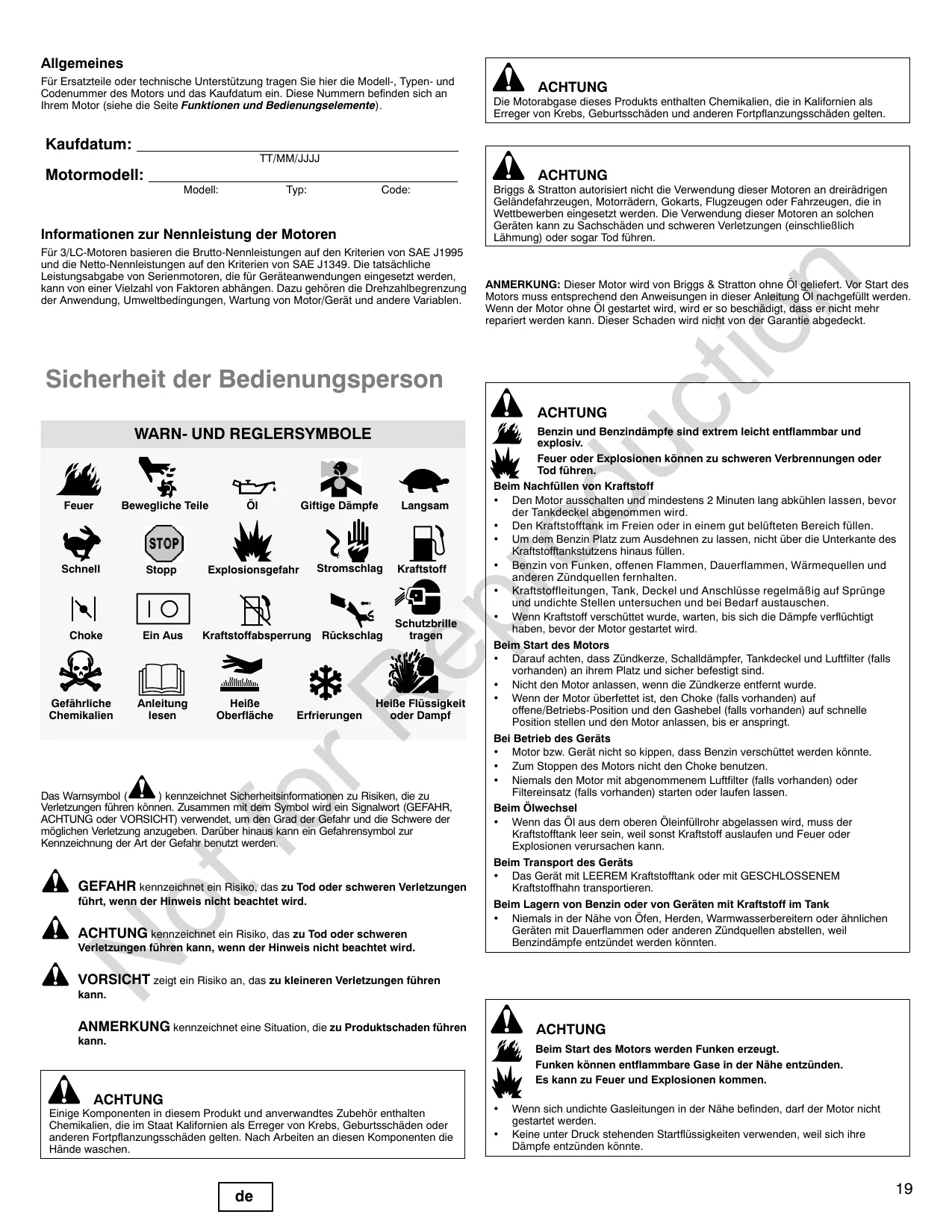

Typ: ACHTUNG Briggs & Stratton autorisiert nicht die Verwendung dieser Motoren an dreirädrigen Geländefahrzeugen, Motorrädern, Gokarts, Flugzeugen oder Fahrzeugen, die in Wettbewerben eingesetzt werden. Die Verwendung dieser Motoren an solchen Geräten kann zu Sachschäden und schweren Verletzungen (einschließlich Lähmung) oder sogar Tod führen. Code: Informationen zur Nennleistung der Motoren Für 3/LC-Motoren basieren die Brutto-Nennleistungen auf den Kriterien von SAE J1995 und die Netto-Nennleistungen auf den Kriterien von SAE J1349. Die tatsächliche Leistungsabgabe von Serienmotoren, die für Geräteanwendungen eingesetzt werden, kann von einer Vielzahl von Faktoren abhängen. Dazu gehören die Drehzahlbegrenzung der Anwendung, Umweltbedingungen, Wartung von Motor/Gerät und andere Variablen.

Modell: ANMERKUNG: Dieser Motor wird von Briggs & Stratton ohne Öl geliefert. Vor Start des Motors muss entsprechend den Anweisungen in dieser Anleitung Öl nachgefüllt werden. Wenn der Motor ohne Öl gestartet wird, wird er so beschädigt, dass er nicht mehr repariert werden kann. Dieser Schaden wird nicht von der Garantie abgedeckt. Sicherheit der Bedienungsperson

ACHTUNG Bewegliche Teile Gefährliche Chemikalien Ein Aus Anleitung lesen Explosionsgefahr Stromschlag Langsam Kraftstoff

Choke Stopp Giftige Dämpfe Kraftstoffabsperrung Rückschlag Schutzbrille tragen

Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Nachfüllen von Kraftstoff

• Den Motor ausschalten und mindestens 2 Minuten lang abkühlen lassen, bevor der Tankdeckel abgenommen wird.
• Den Kraftstofftank im Freien oder in einem gut belüfteten Bereich füllen.
• Um dem Benzin Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens hinaus füllen.
• Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten.
• Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen.
• Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

Feuer tio Motormodell: Heiße Oberfläche Erfrierungen Heiße Flüssigkeit oder Dampf

Das Warnsymbol ( ) kennzeichnet Sicherheitsinformationen zu Risiken, die zu Verletzungen führen können. Zusammen mit dem Symbol wird ein Signalwort (GEFAHR, ACHTUNG oder VORSICHT) verwendet, um den Grad der Gefahr und die Schwere der möglichen Verletzung anzugeben. Darüber hinaus kann ein Gefahrensymbol zur Kennzeichnung der Art der Gefahr benutzt werden.

GEFAHR kennzeichnet ein Risiko, das zu Tod oder schweren Verletzungen führt, wenn der Hinweis nicht beachtet wird. ACHTUNG kennzeichnet ein Risiko, das zu Tod oder schweren Beim Ölwechsel

• Wenn das Öl aus dem oberen Öleinfüllrohr abgelassen wird, muss der Kraftstofftank leer sein, weil sonst Kraftstoff auslaufen und Feuer oder Explosionen verursachen kann. Beim Transport des Geräts
• Das Gerät mit LEEREM Kraftstofftank oder mit GESCHLOSSENEM Kraftstoffhahn transportieren. Beim Lagern von Benzin oder von Geräten mit Kraftstoff im Tank
• Niemals in der Nähe von Öfen, Herden, Warmwasserbereitern oder ähnlichen Geräten mit Dauerflammen oder anderen Zündquellen abstellen, weil Benzindämpfe entzündet werden könnten.

Verletzungen führen kann, wenn der Hinweis nicht beachtet wird. Beim Start des Motors

• Darauf achten, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter (falls vorhanden) an ihrem Platz und sicher befestigt sind.
• Nicht den Motor anlassen, wenn die Zündkerze entfernt wurde.
• Wenn der Motor überfettet ist, den Choke (falls vorhanden) auf offene/Betriebs-Position und den Gashebel (falls vorhanden) auf schnelle Position stellen und den Motor anlassen, bis er anspringt. Bei Betrieb des Geräts
• Motor bzw. Gerät nicht so kippen, dass Benzin verschüttet werden könnte.
• Zum Stoppen des Motors nicht den Choke benutzen.
• Niemals den Motor mit abgenommenem Luftfilter (falls vorhanden) oder Filtereinsatz (falls vorhanden) starten oder laufen lassen. VORSICHT zeigt ein Risiko an, das zu kleineren Verletzungen führen kann. ANMERKUNG kennzeichnet eine Situation, die zu Produktschaden führen ACHTUNG kann. Beim Start des Motors werden Funken erzeugt. Funken können entflammbare Gase in der Nähe entzünden. Es kann zu Feuer und Explosionen kommen. ACHTUNG Einige Komponenten in diesem Produkt und anverwandtes Zubehör enthalten Chemikalien, die im Staat Kalifornien als Erreger von Krebs, Geburtsschäden oder anderen Fortpflanzungsschäden gelten. Nach Arbeiten an diesen Komponenten die Hände waschen.

Wenn sich undichte Gasleitungen in der Nähe befinden, darf der Motor nicht gestartet werden. Keine unter Druck stehenden Startflüssigkeiten verwenden, weil sich ihre Dämpfe entzünden könnte.

ACHTUNG ACHTUNG Durch austretenden Dampf oder heiße Kühlflüssigkeit können schwere Verbrennungen entstehen.

ACHTUNG NICHT den Kühlerdeckel oder den Kühlmittelbehälterdeckel abnehmen, wenn der Motor warm ist oder läuft. Den Motor abstellen und abkühlen lassen, bevor der Kühlerdeckel oder der Kühlmittelbehälterdeckel abgenommen wird und bevor Kühlmittel gewechselt oder nachgefüllt wird. Rotierende Teile können Hände, Füße, Haare, Kleidungsstücke oder Schmuck berühren und sich darin verfangen. Es kann zu Amputationen oder anderen schweren Verletzungen kommen. ACHTUNG

Schalldämpfer, Zylinder und Kühlrippen abkühlen lassen, bevor sie berührt werden. Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen. Der Einsatz des Motors auf Wald-, Busch- oder Grasland verstößt gegen das kalifornische Gesetz (public resource code, section 4442), wenn die Auspuffanlage nicht mit einem vorgeschriebenen betriebsfähigen Funkenfänger ausgestattet ist. In anderen Bundesstaaten können ähnliche Gesetze gelten. Einen passenden Funkenfänger für die an diesem Motor installierte Auspuffanlage finden Sie beim Gerätehersteller oder Händler. Bei der Zündfunkenkontrolle:

• Einen geeigneten Zündkerzenprüfer verwenden.
• Nicht bei entfernter Zündkerze kontrollieren, ob ein Zündfunke vorhanden ist.

Vor Einstellungs- oder Reparaturarbeiten:

• Das Zündkabel abziehen und von der Zündkerze fern halten.
• Die Batterie von der negativen Klemme lösen (nur Motoren mit Elektrostart).
• Die richtigen Werkzeuge verwenden.
• Nicht an Reglerfeder, Gestängen oder anderen Teilen herumbasteln, um die Drehzahl zu erhöhen.
• Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden.
• Nicht mit einem Hammer oder anderen harten Gegenstand gegen das Schwungrad schlagen, weil es sonst später während des Betriebs auseinander platzen könnte.

Laufende Motoren erzeugen Wärme. Motorteile, insbesondere Schalldämpfer, werden extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden. Funken können Feuer oder Stromschläge verursachen. Ungewollter Start kann schwere Verletzungen verursachen. Feuergefahr tio

ACHTUNG Beim Einsatz des Geräts müssen sich alle Schutzvorrichtungen an ihrem Platz befinden. Hände und Füße von rotierenden Teilen fern halten. Lange Haare hochbinden und Schmuck abnehmen. Keine lose sitzende Kleidung, herunterbaumelnde Schnüre oder ähnliche Teile tragen, die sich verfangen könnten.

Motoren erzeugen Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas. Wenn Kohlenmonoxid eingeatmet wird, kann es zu Übelkeit, Ohnmacht oder Tod kommen. Den Motor im Freien starten und laufen lassen. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn Türen oder Fenster geöffnet sind.

BRIGGSandSTRATTON.COM Funktionen und Bedienungselemen Vergleichen Sie die Abbildung 1 mit Ihrem Motor, um die Positionen der einzelnen Funktionen und Bedienungselemente kennen zu lernen. A. Motorkennzeichnung Modell Typ Code

Ölablassschraube Kraftstoff muss diese Anforderungen erfüllen:

• Sauberes, frisches, bleifreies Benzin.
• Mindestens 87 Oktan/87 AKI (91 RON). Bei Einsatz in großen Höhen siehe unten.
• Benzin mit bis zu 10% Ethanol oder bis zu 15% MTBE ist akzeptabel. VORSICHT: Kein nicht zugelassenes Benzin wie E85 verwenden. Kein Öl mit dem Benzin mischen. Den Motor nicht so modifizieren, dass er mit alternativen Kraftstoffen laufen kann. Bei Nichtbeachtung dieser Punkte werden Motorkomponenten beschädigt, und die Motorgarantie wird aufgehoben. Zum Schutz der Kraftstoffanlage vor Kraftstoffrückständen sollte dem Kraftstoff ein Kraftstoffstabilisator beigemischt werden. Siehe Lagerung. Nicht jeder Kraftstoff ist gleich. Wenn es zu Start- oder Leistungsproblemen kommt, sollte der Kraftstoff anderswo gekauft oder die Marke gewechselt werden. Dieser Motor ist für den Betrieb mit Benzin zugelassen. Der Motor hat das Abgassystem EM (Engine Modifications). Zündspule

Kühltemperaturgeber O. Motordatumscode Einsatz in großen Höhen Betrieb Ölfassungsvermögen (siehe Abschnitt Technische Daten) Empfehlungen zum Öl Nachfüllen von Kraftstoff - Abb. 4 ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Nachfüllen von Kraftstoff

• Den Motor ausschalten und mindestens 2 Minuten lang abkühlen lassen, bevor der Tankdeckel abgenommen wird.
• Den Kraftstofftank im Freien oder in einem gut belüfteten Bereich füllen.
• Um dem Benzin Platz zum Ausdehnen zu lassen, nicht über die Unterkante des Kraftstofftankstutzens hinaus füllen.
• Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten.
• Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen.
• Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

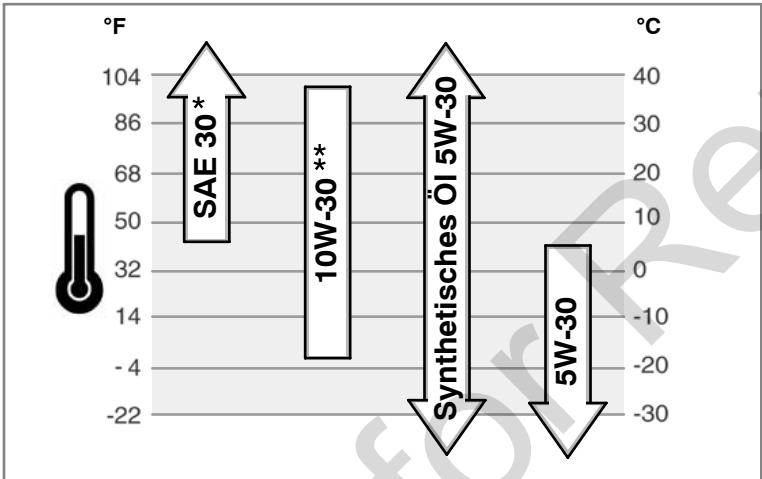

Für optimale Leistung empfehlen wir Öle mit Briggs & Stratton-Garantiezertifikat. Andere hochwertige HD-Öle mit der Klassifizierung ”for service SF, SG, SH, SJ” oder höher sind zulässig. Keine speziellen Zusätze verwenden. Die Umgebungstemperaturen bestimmen die richtige Ölviskosität für den Motor. Wählen Sie die beste Viskosität für den voraussichtlichen Temperaturbereich anhand des Diagramms aus. In Höhen über 900 m ist Benzin mit mindestens 85 Oktan/85 AKI (89 RON) akzeptabel. Damit die Emissionsbestimmungen weiterhin erfüllt werden, ist eine Einstellung für große Höhen erforderlich. Wenn der Motor ohne diese Einstellung läuft, kommt es zu Leistungsabfall, erhöhtem Kraftstoffverbrauch und mehr Emissionen. Informationen zur Einstellung für große Höhen bekommen Sie bei einem Briggs & Stratton-Vertragshändler für 3/LC-Motoren. Es wird nicht empfohlen, den Motor in Höhen unter 760 m einzusetzen, wenn der Satz für große Höhen installiert ist.

Wenn der Öldruck abfällt, stoppt ein Öldruckschalter (falls vorhanden) entweder den Motor oder aktiviert eine Warnvorrichtung am Gerät. Falls dies auftritt, den Motor stoppen und den Ölstand mit dem Peilstab kontrollieren. Wenn der Ölstand unter der Marke ADD am Peilstab steht, Öl einfüllen, bis der Ölstand die Marke FULL erreicht. Den Motor starten und vor dem weiteren Betrieb kontrollieren, ob der richtige Öldruck wiederhergestellt ist. Wenn der Ölstand zwischen den Marken ADD und FULL am Peilstab steht, nicht versuchen, den Motor wieder zu starten. Wenden Sie sich an einen Briggs & Stratton-Vertragshändler für 3/LC-Motoren, um das Öldruckproblem beheben zu lassen. Kraftstoffempfehlungen G. Öldrucksensor

Öldruck Unter 4°C führt die Verwendung von SAE 30 zu Startschwierigkeiten.

Über 27°C kann 10W-30 zu höherem Ölverbrauch führen. Den Ölstand häufiger kontrollieren. Empfehlungen zum Kühlmittel

1. Den Bereich um den Tankdeckel von Schmutz und Fremdkörpern reinigen. Den

Tankdeckel (A, Abb. 4) abnehmen.

2. Den Kraftstofftank (B) mit Benzin füllen. Um dem Benzin Platz zum Ausdehnen zu

lassen, nicht über die Unterkante des Kraftstofftankstutzens (C) hinaus füllen.

3. Den Tankdeckel wieder anbringen.

Kontrolle/Nachfüllen von Öl - Abb. 2

Kontrolle/Nachfüllen von Kühlmittel

Vor dem Nachfüllen von Öl bzw. der Ölstandskontrolle

• Den Motor waagerecht stellen.
• Den Öleinfüllbereich von Fremdkörpern reinigen.

1. Den Peilstab (A) herausziehen und mit einem sauberen Lappen abwischen (Abb. 2).

2. Den Peilstab vollständig einstecken.

3. Den Peilstab herausziehen und den Ölstand kontrollieren. Er sollte an der

FULL-Marke (B) am Peilstab stehen.

4. Wenn der Ölstand zu niedrig ist, den Peilstab herausnehmen und langsam Öl in die

Motoröleinfüllöffnung (C) gießen. Nicht überfüllen. Wichtig: Beim Nachfüllen von Öl ist wie folgt für ausreichende Belüftung zu sorgen: Kühlmittel-Fassungsvermögen (siehe Handbuch des Geräteherstellers) ANMERKUNG: Dieser Motor ist flüssigkeitsgekühlt. Für Kühlung, Rostschutz und Schmierung der Wasserpumpe ist ein 50/50%-Gemisch aus phosphatfreiem Gefrierschutzmittel und Leitungswasser erforderlich. Den Peilstab herausziehen. Darauf achten, dass zwischen der Öleinfüllvorrichtung (E) und der Motoröleinfüllöffnung (C) ausreichender Spielraum (D) beibehalten wird. Siehe Abb. 3.

5. Nach dem Nachfüllen von Öl den Peilstab einsetzen. Den Motor starten und fünf

Minuten lang im Leerlauf laufen lassen. Den Motor abstellen. Drei Minuten warten und dann den Ölstand nachprüfen. Bei Bedarf Öl nachfüllen, um den Ölstand bis zur FULL-Marke (B) am Peilstab zu bringen (Abb. 2).

6. Den Peilstab einsetzen.

ACHTUNG Durch austretenden Dampf oder heiße Kühlflüssigkeit können schwere Verbrennungen entstehen.

NICHT den Kühlerdeckel oder den Kühlmittelbehälterdeckel abnehmen, wenn der Motor warm ist oder läuft. Den Motor abstellen und abkühlen lassen, bevor der Kühlerdeckel oder der Kühlmittelbehälterdeckel abgenommen wird und bevor Kühlmittel gewechselt oder nachgefüllt wird.

1. Vor dem Einsatz des Motors den Kühlmittelstand kontrollieren. Das Kühlmittel muss

zwischen den Marken FULL und LOW/ADD am Kühlmittelbehälter stehen. Bei zu niedrigem Kühlmittelstand ein 50/50%-Gemisch aus phosphatfreiem Gefrierschutzmittel und Leitungswasser in den Behälter nachfüllen.

2. Um den Kühlmittelbehälterdeckel abzunehmen, nachdem der Motor abgekühlt ist,

einen dicken Lappen über den Deckel legen. Den Deckel langsam im Gegenuhrzeigersinn drehen und abnehmen.

3. Wenn der Behälter trocken ist, muss Kühlmittel in den Behälter sowie in den Kühler

nachgefüllt werden. Zu Position, Funktion und Wartung von Kühlmittelbehälter und Kühler siehe die Geräteanleitung.

4. Um den Kühlerdeckel abzunehmen, nachdem der Motor abgekühlt ist, einen dicken

Lappen über den Deckel legen. Den Deckel langsam im Gegenuhrzeigersinn bis zum ersten Anschlag drehen. Wenn Dampf unter Druck aus dem Deckel austritt, zurücktreten, um Verbrennungen zu vermeiden. Nachdem der Druck vollständig entlastet worden ist, den Kühlerdeckel herunterdrücken und zum Abnehmen im Gegenuhrzeigersinn drehen. ACHTUNG

Motoren erzeugen Kohlenmonoxid, ein geruchloses, farbloses, giftiges Gas. Wenn Kohlenmonoxid eingeatmet wird, kann es zu Übelkeit, Ohnmacht oder Tod kommen. Den Motor im Freien starten und laufen lassen. Den Motor nicht in geschlossenen Räumen starten oder laufen lassen, selbst wenn Türen oder Fenster geöffnet sind. Anzeigen und Lampen Die abgebildeten Anzeigen und Lampen stellen unterschiedliche Optionen dar, die verwendet werden können. Zu Position und Funktionen der Anzeigen und Lampen siehe die Geräte-Anleitung.

Kühlmitteltemperaturanzeige Zur Anzeige der Kühlmitteltemperatur, wenn der E-Startschalter auf ON-Position steht. Normaler Bereich 80º -- 90º C Gefährlicher Bereich über 105° C ANMERKUNG: Dieser Motor wird von Briggs & Stratton ohne Öl geliefert. Vor Start des Motors muss entsprechend den Anweisungen in dieser Anleitung Öl nachgefüllt werden. Wenn der Motor ohne Öl gestartet wird, wird er so beschädigt, dass er nicht mehr repariert werden kann. Hinweis: Einige Motoren und Geräte sind mit Fernsteuerung ausgerüstet. Die Anordnung und der Betrieb der Fernsteuerung werden im Gerätehandbuch beschrieben. tio

1. Den Ölstand kontrollieren. Siehe den Abschnitt Kontrolle/Nachfüllen von Öl.

2. Darauf achten, dass die Bedienungselemente für den Geräteantrieb (falls

vorhanden) ausgeschaltet sind. Betriebsstundenzähler Zur Anzeige der Gesamtanzahl der Betriebsstunden.

3. Den Kraftstoffhahn (A) (falls vorhanden) aufdrehen (Abb. 5).

5. Den E-Startschalter (D) auf Position On/Start stellen (Abb. 5).

ANMERKUNG: Um die Lebensdauer des Anlassers zu verlängern, den Anlasser nur kurz betätigen, maximal 15 Sekunden pro Minute. Langes Anlassen kann den Anlasser beschädigen.

6. Wenn der Motor nicht sofort anspringt, den Chokehebel (C), falls vorhanden, auf

stellen. Position Choke

Temperaturlampe Wenn die Temperaturlampe angeht, überhitzt der Motor. Den Motor abstellen und den Kühlmittelstand kontrollieren (siehe den Abschnitt Kühlmittelkontrolle). Den Kühler auf Fremdkörper überprüfen, die die Luftströmung behindern könnten.

4. Den Gashebel (B) etwas hinter die langsame Position

voll bleibt. Kraftstoffanzeige Zur Anzeige des im Kraftstofftank verbleibenden Kraftstoffs. Um Kondensierung gering zu halten, darauf achten, dass der Kraftstofftank Zündlampe Wenn der E-Startschalter auf ON-Position steht, sollte die Zündlampe leuchten. Wenn der Motor läuft, sollte die Zündlampe ausgehen. Wenn die Zündlampe aus ist, wenn der E-Startschalter auf ON-Position steht, überprüfen, ob eine Sicherung durchgebrannt ist.

7. Wenn sich der Motor aufwärmt, den Choke-Hebel (C) auf Betriebs-Position

Motoröldrucklampe Wenn der E-Startschalter auf ON-Position steht, sollte die Motoröldrucklampe leuchten. Wenn der Motor läuft, sollte die Motoröldrucklampe ausgehen. Wenn die Motoröldrucklampe bei laufendem Motor angeht, muss der Motor sofort abgestellt werden. Zuerst den Ölstand kontrollieren (siehe den Abschnitt Kontrolle/Nachfüllen von Öl). Danach die elektrische Anlage überprüfen. Hinweis: Beim erneuten Start eines warmen Motors ist der Choke gewöhnlich nicht nötig. Stoppen des Motors - Abb. 5 ACHTUNG

Ladelampe Wenn der E-Startschalter auf ON-Position steht, sollte die Ladelampe leuchten. Wenn der Motor läuft, sollte die Ladelampe ausgehen. Wenn die Ladelampe bei laufendem Motor angeht, muss die elektrische Anlage überprüft werden.

Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Beim Start des Motors

• Darauf achten, dass Zündkerze, Schalldämpfer, Tankdeckel und Luftfilter (falls vorhanden) an ihrem Platz und sicher befestigt sind.
• Nicht den Motor anlassen, wenn die Zündkerze entfernt wurde.
• Wenn der Motor überfettet ist, den Choke (falls vorhanden) auf offene/Betriebs-Position und den Gashebel (falls vorhanden) auf schnelle Position stellen und den Motor anlassen, bis er anspringt. ACHTUNG Beim Start des Motors werden Funken erzeugt. Funken können entflammbare Gase in der Nähe entzünden. Es kann zu Feuer und Explosionen kommen.

Wenn sich undichte Gasleitungen in der Nähe befinden, darf der Motor nicht gestartet werden. Keine unter Druck stehenden Startflüssigkeiten verwenden, weil sich ihre Dämpfe entzünden könnte.

ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Zum Stoppen des Motors nicht den Choke benutzen.

1. Den Gashebel (B) auf langsame Position

stellen. Den Zündschalter (D) auf Off-Position drehen (Abb. 5). Den Schlüssel abziehen und an einem sicheren Ort für Kinder unzugänglich aufbewahren.

2. Wenn der Motor aus ist, den Kraftstoffhahn (A, falls vorhanden) zudrehen.

Wartung Nehmen Sie nur Original-Ersatzteile. Andere Teile bringen u. U. nicht die gleiche Leistung, können das Gerät beschädigen und Verletzungen verursachen. Darüber hinaus kann bei Verwendung anderer Teile die Garantie verloren gehen. Wir empfehlen, dass Sie sich für alle Wartungsarbeiten am Motor und an Motorteilen an einen Briggs & Stratton-Vertragshändler für 3/LC-Motoren wenden. ANMERKUNG: Zum ordnungsgemäßen Betrieb müssen alle zum Bau dieses Motors verwendeten Komponenten an ihrem Platz bleiben. Abgasbegrenzung Wartung, Austausch oder Reparatur von Komponenten des Abgassystems bzw. kompletter Systeme können von jeder Reparaturwerkstatt bzw. jedem Mechaniker durchgeführt werden. Um jedoch kostenlosen Service am Abgassystem zu erhalten, muss die Arbeit von einem vom Werk autorisierten Fachhändler durchgeführt werden. Siehe die Gewährleistung auf das Abgasbegrenzungssystem. BRIGGSandSTRATTON.COM Überprüfung von Schalldämpfer und Funkenfänger ACHTUNG ACHTUNG Funken können Feuer oder Stromschläge verursachen. Ungewollter Start kann schwere Verletzungen verursachen. Feuergefahr Laufende Motoren erzeugen Wärme. Motorteile, insbesondere Schalldämpfer, werden extrem heiß. Bei Berührung kann es zu schweren Verbrennungen kommen. Brennbare Fremdkörper wie Laub, Gras usw. können sich entzünden.

Motorölstand kontrollieren Kühlmittelstand kontrollieren ACHTUNG Durch austretenden Dampf oder heiße Kühlflüssigkeit können schwere Verbrennungen entstehen. Die ersten 50 Stunden (Einfahren) Motoröl wechseln * Alle 100 Stunden oder jährlich Motoröl wechseln * Ölfilter austauschen Alle 600 Stunden oder jährlich Luftfilter austauschen Ventilspiel kontrollieren H Kraftstofffilter austauschen Zündkerzen austauschen Jährlich

NICHT den Kühlerdeckel oder den Kühlmittelbehälterdeckel abnehmen, wenn der Motor warm ist oder läuft. Den Motor abstellen und abkühlen lassen, bevor der Kühlerdeckel oder der Kühlmittelbehälterdeckel abgenommen wird und bevor Kühlmittel gewechselt oder nachgefüllt wird.

Alle 150 Stunden oder jährlich

Gebläseriemenspannung kontrollieren Kühler reinigen Luftfilter reinigen Schalldämpfer kontrollieren und Funkenfänger (falls vorhanden) reinigen

ANMERKUNG: Dieser Motor ist flüssigkeitsgekühlt. Für Kühlung, Rostschutz und Schmierung der Wasserpumpe ist ein 50/50%-Gemisch aus phosphatfreiem Gefrierschutzmittel und Leitungswasser erforderlich. Alle 8 Stunden oder täglich

ACHTUNG: Ersatzteile müssen mit den Originalteilen identisch sein und an denselben Positionen installiert werden. Andernfalls besteht Brandgefahr. Kühlmittelkontrolle Wartungsplan

Den Schalldämpfer auf Risse, Korrosion oder andere Schäden untersuchen. Den Funkenfänger entfernen (falls vorhanden) und auf Schäden und Ölkohleablagerungen untersuchen. Wenn Ersatzteile erforderlich sind, ist darauf zu achten, dass nur Originalgeräteteile verwendet werden.

Bei der Zündfunkenkontrolle:

• Einen geeigneten Zündkerzenprüfer verwenden.
• Nicht bei entfernter Zündkerze kontrollieren, ob ein Zündfunke vorhanden ist.

Schalldämpfer, Zylinder und Kühlrippen abkühlen lassen, bevor sie berührt werden. Fremdkörperansammlungen vom Schalldämpfer- und Zylinderbereich entfernen. Der Einsatz des Motors auf Wald-, Busch- oder Grasland verstößt gegen das kalifornische Gesetz (public resource code, section 4442), wenn die Auspuffanlage nicht mit einem vorgeschriebenen betriebsfähigen Funkenfänger ausgestattet ist. In anderen Bundesstaaten können ähnliche Gesetze gelten. Einen passenden Funkenfänger für die an diesem Motor installierte Auspuffanlage finden Sie beim Gerätehersteller oder Händler. tio Vor Einstellungs- oder Reparaturarbeiten:

• Das Zündkabel abziehen und von der Zündkerze fern halten.
• Die Batterie von der negativen Klemme lösen (nur Motoren mit Elektrostart).
• Die richtigen Werkzeuge verwenden.
• Nicht an Reglerfeder, Gestängen oder anderen Teilen herumbasteln, um die Drehzahl zu erhöhen.
• Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden.
• Nicht mit einem Hammer oder anderen harten Gegenstand gegen das Schwungrad schlagen, weil es sonst später während des Betriebs auseinander platzen könnte. Bei Betrieb unter schwerer Last oder bei hohen Temperaturen häufiger warten. Nur erforderlich, wenn Leistungsprobleme festgestellt werden.

Vergasereinstellung Niemals Einstellungen am Vergaser vornehmen. Der Vergaser wurde ab Werk für effizienten Betrieb unter den meisten Einsatzbedingungen eingestellt. Falls dennoch Einstellungen erforderlich sind, wenden Sie sich bitte an einen Briggs & Stratton-Vertragshändler für 3/LC-Motoren. ANMERKUNG: Der Hersteller des Geräts, an dem dieser Motor installiert ist, gibt die Höchstdrehzahl an, bei der der Motor laufen soll. Diese Drehzahl nicht überschreiten. Austausch der Zündkerze - Abb. 6 Den Elektrodenabstand (A, Abb. 6) mit einer Drahtlehre (B) kontrollieren und bei Bedarf nachstellen. Die Zündkerze einsetzen und mit dem empfohlenen Anzugswert festziehen. Zu Einstellung des Elektrodenabstands und Anzugswerten siehe den Abschnitt Technische Daten. Hinweis: In einigen Ländern sind Widerstandszündkerzen zur Unterdrückung von Zündsignalen vorgeschrieben. Wenn dieser Motor ursprünglich mit einer Widerstandszündkerze ausgestattet war, muss zum Austausch derselbe Zündkerzentyp verwendet werden.

1. Den Kühlmittelstand kontrollieren. Das Kühlmittel muss zwischen den Marken FULL

und LOW oder ADD am Kühlmittelbehälter stehen. Bei zu niedrigem Kühlmittelstand ein 50/50%-Gemisch aus phosphatfreiem Gefrierschutzmittel und Leitungswasser in den Behälter nachfüllen.

2. Um den Kühlmittelbehälterdeckel abzunehmen, nachdem der Motor abgekühlt ist,

einen dicken Lappen über den Deckel legen. Den Deckel langsam im Gegenuhrzeigersinn drehen und abnehmen.

3. Wenn der Behälter trocken ist, muss Kühlmittel in den Behälter sowie in den Kühler

nachgefüllt werden. Zu Position, Funktion und Wartung von Kühlmittelbehälter und Kühler siehe die Geräteanleitung.

4. Um den Kühlerdeckel abzunehmen, nachdem der Motor abgekühlt ist, einen dicken

Lappen über den Deckel legen. Den Deckel langsam im Gegenuhrzeigersinn bis zum ersten Anschlag drehen. Wenn Dampf unter Druck aus dem Deckel austritt, zurücktreten, um Verbrennungen zu vermeiden. Nachdem der Druck vollständig entlastet worden ist, den Kühlerdeckel herunterdrücken und zum Abnehmen im Gegenuhrzeigersinn drehen. Ölwechsel - Abb. 2

Altöl ist ein gefährliches Abfallprodukt und muss richtig entsorgt werden. Es gehört nicht in den Hausmüll. Informationen zur Entsorgung von Altöl erhalten Sie bei Behörden, Werkstätten oder Fachhändlern. Ölablass

1. Bei abgestelltem aber noch warmem Motor die Zündkabel (F, Abb. 2) abziehen und

von den Zündkerzen fern halten.

2. Die Ölablassschraube (G, Abb. 7) abnehmen. Das Öl in einen zugelassenen

3. Nachdem das Öl abgelassen worden ist, die Ölablassschraube einsetzen und

festziehen. Ölfilterwechsel Zu Austauschintervallen siehe den Wartungsplan.

1. Das Öl vom Motor ablassen. Siehe den Abschnitt Ölablass.

2. Den Ölfilter (H, Abb. 7) herausnehmen und ordnungsgemäß entsorgen.

3. Bevor der neue Ölfilter angebracht wird, die Ölfilterdichtung leicht mit frischem

sauberem Öl schmieren.

4. Den Ölfilter mit den Hand so einsetzen, dass die Dichtung den Ölfilteradapter

berührt. Dann den Ölfilter um 1/2 bis 3/4 Umdrehung festziehen.

5. Öl nachfüllen. Siehe den Abschnitt Nachfüllen von Öl.

Den Motor waagerecht stellen. Den Öleinfüllbereich von Fremdkörpern reinigen. Zum Ölfassungsvermögen siehe den Abschnitt Spezifikationen. Den Peilstab (A, Abb. 2) abnehmen. Das Öl langsam in die Motoröleinfüllöffnung (C) gießen. Nicht überfüllen. Wichtig: Beim Nachfüllen von Öl ist wie folgt für ausreichende Belüftung zu sorgen:

• Den Peilstab herausziehen.
• Darauf achten, dass zwischen der Öleinfüllvorrichtung (E) und der Motoröleinfüllöffnung (C) ausreichender Spielraum (D) beibehalten wird. Siehe Abb. 3.

3. Nach dem Nachfüllen von Öl den Peilstab einsetzen. Den Motor starten und fünf

Minuten lang im Leerlauf laufen lassen. Überprüfen, ob Leckagen vorhanden sind. Den Motor abstellen. Drei Minuten warten und dann den Ölstand nachprüfen. Bei Bedarf Öl nachfüllen, um den Ölstand bis zur FULL-Marke (B) am Peilstab zu bringen (Abb. 2).

4. Den Peilstab einsetzen.

Lagerung ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. Niemals den Motor mit abgenommenem Luftfilter oder Filtereinsatz starten oder laufen lassen.

ANMERKUNG: Zur Reinigung des Filters keine Druckluft und keine Lösungsmittel verwenden. Druckluft kann den Filter beschädigen, Lösungsmittel zersetzen ihn. Siehe den Wartungsplan für Wartungsanforderungen.

1. Die Riegel (A) öffnen und den Deckel (B) entfernen. Siehe Abb. 8.

2. Den Luftfilter (C) entfernen.

3. Um Fremdkörper zu lösen, mit dem Luftfilter leicht auf eine harte Oberfläche klopfen.

Wenn der Luftfilter sehr schmutzig ist, muss er ausgetauscht werden.

4. Den Luftfilter anbringen.

5. Den Deckel anbringen und die Riegel schließen.

Kraftstoffanlage Kraftstoff kann schlecht werden, wenn er länger als 30 Tage gelagert wird. Durch abgestandenen Kraftstoff bilden sich Rückstände in der Kraftstoffanlage oder an wichtigen Vergaserteilen. Um den Kraftstoff frisch zu halten, sollte Briggs & Stratton FRESH START®-Kraftstoffstabilisator verwendet werden, der als Flüssigzusatz oder Konzentratpatrone erhältlich ist. Wenn ein Kraftstoffstabilisator entsprechend den Anweisungen zugegeben wird, braucht das Benzin nicht aus dem Motor abgelassen zu werden. Den Motor 2 Minuten lang laufen lassen, um den Stabilisator durch die Kraftstoffanlage zirkulieren zu lassen. Motor und Kraftstoff können dann bis zu 24 Monate gelagert werden. Wenn das Benzin im Motor nicht mit Kraftstoffstabilisator behandelt wurde, muss es in einen zugelassenen Behälter abgelassen werden. Dann den Motor laufen lassen, bis er aus Kraftstoffmangel ausgeht. Es wird empfohlen, einen Kraftstoffstabilisator in den Lagerungsbehälter zu geben, um den Kraftstoff frisch zu halten.

ACHTUNG Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen. tio Beim Lagern von Benzin oder von Geräten mit Kraftstoff im Tank

• Niemals in der Nähe von Öfen, Herden, Warmwasserbereitern oder ähnlichen Geräten mit Dauerflammen oder anderen Zündquellen abstellen, weil Benzindämpfe entzündet werden könnten. Wartung des Luftfilters - Abb. 8

2. Ein Montiereisen (F) gegen den Generator (G) und die Seite des Motorblocks halten.

Zum Spannen des Gebläseriemens am Montiereisen ziehen. Die Generator-Befestigungsschrauben vorübergehend festziehen.

3. Die Spannung des Gebläseriemens kontrollieren. Siehe den Abschnitt

Gebläseriemenkontrolle. Gegebenenfalls den Vorgang wiederholen.

4. Die Generator-Befestigungsschrauben festziehen.

Schraube (D) mit 19 Nm festziehen. Schraube (E) mit 61 Nm festziehen.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Kraftstoffleitungen, Tank, Deckel und Anschlüsse regelmäßig auf Sprünge und undichte Stellen untersuchen und bei Bedarf austauschen. Vor Reinigung oder Austausch des Kraftstofffilters den Kraftstofftank leerlaufen lassen oder den Kraftstoffhahn schließen. Ersatzteile müssen den Originalteilen entsprechen und in derselben Position angebracht werden. Wenn Kraftstoff verschüttet wurde, warten, bis sich die Dämpfe verflüchtigt haben, bevor der Motor gestartet wird.

Benzin und Benzindämpfe sind extrem leicht entflammbar und explosiv. Feuer oder Explosionen können zu schweren Verbrennungen oder Tod führen.

1. Vor Austausch des Kraftstofffilters (A, Abb. 9), falls vorhanden, den Kraftstofftank

leerlaufen lassen oder den Kraftstoffhahn schließen. Sonst kann Kraftstoff auslaufen und Feuer oder Explosionen verursachen.

2. Die Laschen (B) an den Klemmen (C) mit einer Zange zusammendrücken und dann

die Klemmen vom Kraftstofffilter wegziehen. Die Kraftstoffleitungen (D) drehen und vom Kraftstofffilter abziehen.

3. Die Kraftstoffleitungen auf Risse und Undichtigkeiten untersuchen. Bei Bedarf

4. Den Kraftstofffilter durch einen Originalgerät-Austauschfilter ersetzen.

5. Die Kraftstoffleitungen wie gezeigt mit den Klemmen sichern.

Kontrolle/Einstellung des Gebläseriemens - Abb. 10 Kontrolle des Gebläseriemens

1. Den Zustand des Gebläseriemens (A, Abb. 10) kontrollieren. Wenn der Riemen

Risse aufweist oder beschädigt ist, muss er durch einen neuen Riemen ausgetauscht werden.

2. Die Spannung (B) des Gebläseriemens kontrollieren. Auf die Mitte (C) des Riemens

drücken. Bei richtiger Spannung gibt der Riemen 10-12 mm nach, wenn ein Druck von 10 kg auf die Riemenmitte ausgeübt wird. Bei zu schwacher Spannung den Riemen wie folgt einstellen. Einstellung der Gebläseriemenspannung

1. Die Generator-Befestigungsschrauben (D) und (E) lösen. Siehe Abbildung 10.

Brauchen Sie Hilfe? Gehen Sie zu BRIGGSandSTRATTON.COM oder rufen Sie 1-800-233-3723 an. Technische Daten ACHTUNG

Austausch des Kraftstofffilters - Abb. 9 Motoröl Bei noch warmem Motor das Motoröl wechseln. Motorspezifikationen Modell Hubraum Bohrung Hub Ölmenge

58,16 ci ( 953 cm3) 2,835 in (72 mm) 3,071 in (78 mm) 3,5 qt (3,3 l) Daten zur Motoreinstellung* Modell Elektrodenabstand Zündkerzen-Anzugswert Einlassventilspiel Y Auslassventilspiel Y

0,030 in (0,76 mm) 180 lb-in (20 Nm) 0,007 in (0,18 mm) 0,007 in ( 0,18 mm)

• Die Motorleistung nimmt alle 300 m über Meeresniveau um jeweils 3,5 % und alle 5,6° C oberhalb von 25° C um jeweils 1 % ab. Der Motor läuft zufriedenstellend bei einem Winkel bis zu 15°. Zu sicheren Betriebsgrenzen an geneigten Flächen siehe die Bedienungsanleitung des Geräts. Y Bei kaltem Motor kontrollieren. Übliche Ersatzteile n Ersatzteil Luftfilter Ölfilter Kraftstofffilter Kraftstoffzusatzstoff Widerstandszündkerze Zündkerzenschlüssel Funkenprüfer Keilriemen (940 mm) Keilriemen (970 mm) Teilenummer

n Wir empfehlen, dass Sie sich für alle Wartungsarbeiten am Motor und an Motorteilen an einen Briggs & Stratton-Vertragshändler für 3/LC-Motoren wenden. Benutzen Sie nur Briggs & Stratton-Originalteile. BRIGGSandSTRATTON.COM BRIGGS & STRATTON-GARANTIESCHEIN FÜR BESITZER VON 3/LC-MOTOREN Mai 2008

EINGESCHRÄNKTE GEWÄHRLEISTUNG

Briggs & Stratton Corporation repariert oder ersetzt kostenlos jedes Teil oder Teile des Motors, die Material- oder Verarbeitungsschäden oder beides aufweisen. Die Kosten für den Transport von Produkten, die unter dieser Garantie für Reparatur oder Austausch eingeschickt werden, sind vom Käufer zu tragen. Diese Garantie ist für die nachstehend angegebenen Zeiträume gültig und den hier aufgeführten Bedingungen unterworfen. UNSER PRODUKT Vanguardt 3/LC Garantie für grundlegende Motorteile * Teile & Arbeit * Verbraucher- und gewerbliche Anwendung 2 Jahre 3 Jahre 2 Jahre

Garantiefrist Folgende spezielle Garantiefristen sind zu beachten: Für die Zwecke dieser Gewährleistung werden Teile und Arbeit für einen Zeitraum von 2 Jahren abgedeckt. Die Abdeckung ausschließlich für grundlegende Motorteile wird durch das dritte Betriebsjahr hindurch erweitert. Die Gewährleistung für grundlegende Motorteile deckt Zylinderblock, Zylinderkopf, Kurbelwelle, Nockenwelle, Zahnräder, Kolben, Stangen, Schwungrad, Schwungradgehäuse, Ölpumpe, Gebläse, Seilscheiben, mechanischen Drehzahlregler, Einlasskrümmer und Ölwanne ab, ist aber nicht darauf beschränkt oder bezieht sich ausschließlich darauf. Die Gewährleistung für grundlegende Motorteile deckt nicht Kolbenringe, austauschbare Lager, Wasserpumpe, elektrische Komponenten, Ventilsteuerungskomponenten, Zubehörteile, Dichtungen, Vergaser, Auspuffkrümmer, Schläuche, alle Kraftstoffsystemkomponenten, Einspritzdüsen, Einspritzpumpe, Turbolader, Schalldämpfer, Filter, Kühler, Thermostat, Zündkerzen, Glühkerzen und Kraftstoffförderpumpen ab und ist nicht darauf beschränkt. Die Garantiefrist beginnt am Datum des Kaufs durch den ersten privaten oder gewerblichen Endverbraucher und erstreckt sich über den in der obigen Tabelle angegebenen Zeitraum.

Es gibt keine andere ausdrückliche Garantieleistung. Inbegriffene Garantieleistungen, einschließlich solcher für marktgängige Qualität und Eignung für einen bestimmten Zweck, sind auf ein Jahr ab Kaufdatum beschränkt, oder alle inbegriffenen Garantieleistungen sind, soweit von der Gesetzgebung erlaubt, ausgeschlossen. Haftung für Neben- und Folgeschäden ist unter allen Garantieleistungen ausgeschlossen, soweit ein derartiger Ausschluss vom Gesetz erlaubt ist. In manchen Ländern sind Einschränkungen hinsichtlich der Dauer einer konkludenten Garantieleistung nicht zulässig, und in manchen Ländern sind Ausschluss oder Einschränkung von Neben- oder Folgeschäden nicht zulässig, weswegen die oben aufgeführten Einschränkungen und Ausschlüsse u. U. in Ihrem Fall nicht zutreffen. Diese Garantieleistung verleiht Ihnen bestimmte Rechte, neben denen Sie noch andere Rechte haben können, die von Land zu Land abweichen. Die Garantie für Geräte von Briggs & Stratton ist auch ohne Registrierung rechtskräftig. Bewahren Sie Ihren Kaufbeleg gut auf. Wenn Sie bei der Forderung von Garantieleistungen keinen Beleg für das erste Kaufdatum vorlegen können, wird die Garantiezeit anhand des Datums der Herstellung des Geräts bestimmt.

Briggs & Stratton führt gerne Reparaturarbeiten auf Garantie aus und entschuldigt sich für die Ihnen entstandenen Unannehmlichkeiten. Jeder Briggs & Stratton-3/LC-Vertragshändler kann Reparaturarbeiten auf Garantie ausführen. In den meisten Fällen handelt es sich um Routinearbeiten, jedoch können Anfragen nach Garantieleistungen manchmal nicht gerechtfertigt sein. Die Garantie kann zum Beispiel nicht in Anspruch genommen werden, wenn es durch Missbrauch, fehlende Wartung, Fehler bei Versand, Handhabung, Lagerung oder Installation zu Motorschaden kommt. Die Garantie geht außerdem verloren, wenn die Seriennummer des Motors entfernt oder der Motor umgebaut oder modifiziert wurde.

Wenn ein Kunde mit der Entscheidung des Vertragshändlers nicht einverstanden ist, wird eine Untersuchung durchgeführt, um zu bestimmen, ob die Garantie in Anspruch genommen werden kann. Bitten Sie den Händler, seinem Großhändler bzw. dem Werk alle zweckdienlichen Angaben zu übermitteln. Wenn der Großhändler bzw. das Werk entscheidet, dass der Anspruch gerechtfertigt ist, werden dem Kunden die defekten Teile vollständig erstattet. Zur Vermeidung von eventuellen Missverständnissen zwischen Kunden und Händlern sind nachstehend einige der Ursachen für Motordefekte aufgeführt, die von der Garantie nicht abgedeckt werden.

Normaler Verschleiß: Wie alle mechanischen Geräte benötigen auch Motoren zum ordnungsgemäßen Betrieb regelmäßige Wartung und Austausch von Teilen. Die Garantie deckt keine Reparaturen ab, die dadurch erforderlich werden, dass ein Teil oder ein Motor durch normalen Einsatz abgenutzt worden ist. Die Garantie trifft auch nicht auf Motorschäden zu, die durch Missbrauch, unterlassene Wartung, Transport, Lagerung oder falsche Montage verursacht werden. Die Garantie ist ebenfalls nichtig, wenn die Seriennummer des Motors entfernt oder der Motor modifiziert worden ist. Unzureichende Wartung: Die Lebensdauer eines Motors ist abhängig von den Bedingungen, unter denen er eingesetzt wird, sowie von der Pflege, die er erhält. Einige Geräte wie Ackerfräsen, Pumpen und Kreiselmäher werden sehr oft in Staub oder Schmutz eingesetzt, wodurch es zu Erscheinungen kommen kann, die wie vorzeitiger Verschleiß aussehen. Derartiger Verschleiß, der durch das Eindringen von Schmutz, Staub, Zündkerzen-Reinigungsmittel oder anderen scheuernden Stoffen in den Motor aufgrund von unzureichender Wartung verursacht wurde, wird nicht durch die Garantie abgedeckt. Diese Garantie deckt nur Material- und/oder Verarbeitungsschäden am Motor ab, und nicht den Austausch oder die Rückerstattung für das Gerät, an dem der Motor installiert ist. Außerdem gilt die Garantie nicht für Reparaturen, die durch folgendes notwendig geworden sind:

Motoren, die an Geräten nicht richtig verwendet werden. Es wird empfohlen, sich vor Verwendung eines B&S-3/LC-Motors an einem Gerät, an dem sich ursprünglich kein B&S-3/LC-Motor befand, ans Werk zu wenden.

Probleme durch Teile, die keine Briggs & Stratton-Originalteile sind.

Geräteregler oder -vorrichtungen, die Start verhindern, unzureichende Motorleistung verursachen oder die Motorlebensdauer verkürzen. (Wenden Sie sich an den Gerätehersteller.)

Undichte Vergaser, verstopfte Kraftstoffrohre oder Einspritzdüsen, festsitzende Ventile, verunreinigte Einspritzpumpen oder andere Schäden durch Verwendung von verunreinigtem oder altem Kraftstoff. Sauberen, frischen Kraftstoff (bleifreies Benzin, Dieselkraftstoff) und Briggs & Stratton-Kraftstoffstabilisator Nr. 5041 verwenden.

Teile, die zerfressen oder gebrochen sind, weil der Motor mit zu wenig oder verunreinigtem Schmieröl oder einer falschen Schmierölsorte betrieben wurde (den Ölstand täglich oder nach jeweils 8 Betriebsstunden kontrollieren. Öl bei Bedarf nachfüllen und in den empfohlenen Zeiträumen Öl und Ölfilter wechseln.) Das OIL-GARD-System stellt einen laufenden Motor u. U. nicht ab. Wenn der richtige Ölstand nicht beibehalten wird, kann es zu Motorschaden kommen. Siehe Bedienungsanleitung.

Reparatur oder Einstellungen montierter Teile wie Kupplungen, Getriebe, Fernbedienungen usw., die nicht von Briggs & Stratton hergestellt werden.

Schäden oder Verschleiß an Teilen durch Schmutz, der durch unzureichende Luftfilterwartung, falschen Wiederzusammenbau oder Verwendung von nicht-originalen Luftfilterelementen oder Patronen in den Motor eingedrungen ist. In den in der Bedienungsanleitung angegebenen empfohlenen Intervallen den Filter reinigen und/oder austauschen.

Teile, die durch Überdrehen oder Überhitzen aufgrund von Verstopfungen von Kühler oder Kühllufteintrittsöffnungen durch Gras, Fremdkörper oder Schmutz beschädigt worden sind, oder Schäden durch Einsatz des Motors in einem abgeschlossenen Bereich ohne ausreichende Belüftung. Motorschaden, der dadurch entstanden ist, dass kein korrektes Gemisch aus Frostschutzmittel und Leitungswasser verwendet wurde, oder Wassereintritt in den Motor aufgrund jeder beliebigen Ursache.

Motor- oder Geräteteile, die durch starke Vibrationen durch lose Motormontage, lose Schnittmesser, unausgewuchtete Messer oder lose oder unausgewuchtete Impeller, falsche Montage des Geräts an der Motorkurbelwelle, Überdrehen oder anderen Missbrauch bei Betrieb gebrochen sind.

Schäden an Motor oder Motorkomponenten, d. h. an Verbrennungskammer, Ventilen, Ventilsitzen, Ventilführungen, oder durchgebrannte Starterwicklungen durch Verwendung von alternativen Kraftstoffen wie Flüssiggas, Erdgas, modifiziertes Benzin usw. Garantieleistungen sind nur bei Vertragshändlern der Briggs & Stratton Corporation erhältlich. Sie finden den nächsten Briggs & Stratton-Vertragshändler für 3/LC-Motoren in unserem Händlerverzeichnis unter BRIGGSandSTRATTON.COM oder in den Gelben Seiten.
