BEDIENUNGSANLEITUNG LR 2107 C JONSERED

Aufsitzrasenmacher mit Benzinmotor und Antrieb, Schnittbreite, 62 cm

Das vorliegende Handbuch gehort zu einem festen Bestandteile des Produktes und muss deshalb zur Einsichtnahme sorgfältig aufgehoben werden.

Wir danken Ihnen für Ihr Vertrauen, das Sie uns durch den Kauf unseres Rasenmacher entgegengebracht haben und sind richer, daß Sie mit der Qualität unseres Produkte zufrieden sein werden. Wir bitten Sie,这点es Handbuch aufmerksam durchzulesen, das Sie über die richtige Verwendung in Übereinstimmung mit den Sicherheitsvorschriften informiert.

Achtung! Vor der Verwendung ist die Bedienungsanleitung zulesen.

Unbefugte)durfen nicht in den Gefahrenbereich gelangen!

Warning: Risk of hand and feet injury.
Achtung: Hand- und Fussverletzung

Gefahr des Einatmens giftinger Gase! Das Gerätarf nicht in geschlossenen oder schlecht belufteten Räumen verwendet werden.

Explosionsgefeir! Treibstoff dart nicht bei laufendem Motor nachgeführten werden.

Achtung! Oberfläche ist heiß.

Wartungsarbeiten oder Reparaturen erst durchfuhren, wenn die Betriebanleitung durchgehen, der Zündschlüssel abgenommen und die Kerze abgetrennt wurde.

Achtung! Vor Regen und Nasse schützen.

Die folgenden Hinweise sind am Aufsitzmacher angebracht:

Von offen nach links:

• Achtung! Vor der Verwendung ist die Bedienungsanleitung zulesen.
• Drehendes Messer Gefahr für Arme und Beine
• Schleuder-Gefahr von Gegenständen
• Wartungsarbeiten oder Reparaturer erst durchfuhren, wenn die Betriebanleitung durchgegeben, der Zündschlüssel abgenommen und die Kerze abgetrennt wurde.
• Sicherheitsabstand bei laufendem Aufsitzmacher einhalten.
• Max. Hangneigung bei der Arbeit: 10^
• Gerauschpegel gemass Gesetz.
• Unbefugte)durfen nicht in den Gefahrenbereich gelangen!
  Vergewisern Sie sich, dass sich keine Kinder im Arbeitsbereich aufhalten.
• Niemandem damit das Mitfahren gestattet werden.

Etiqueta "ATENCION" general.

Die folgenden Hinweise sind am Aufsitzmacher angebracht:

Achtung: Gliederverletzung Drehende Teile

Achtung: Hand- und Fussverletzung

Achtung: Heisse Teile - Verbrennungsgefahr.

Seriennummer-Progressiv

Motordrehzahl-Leistung in Kw

REGLAGE DE LA HAUTEUR DE COUPE

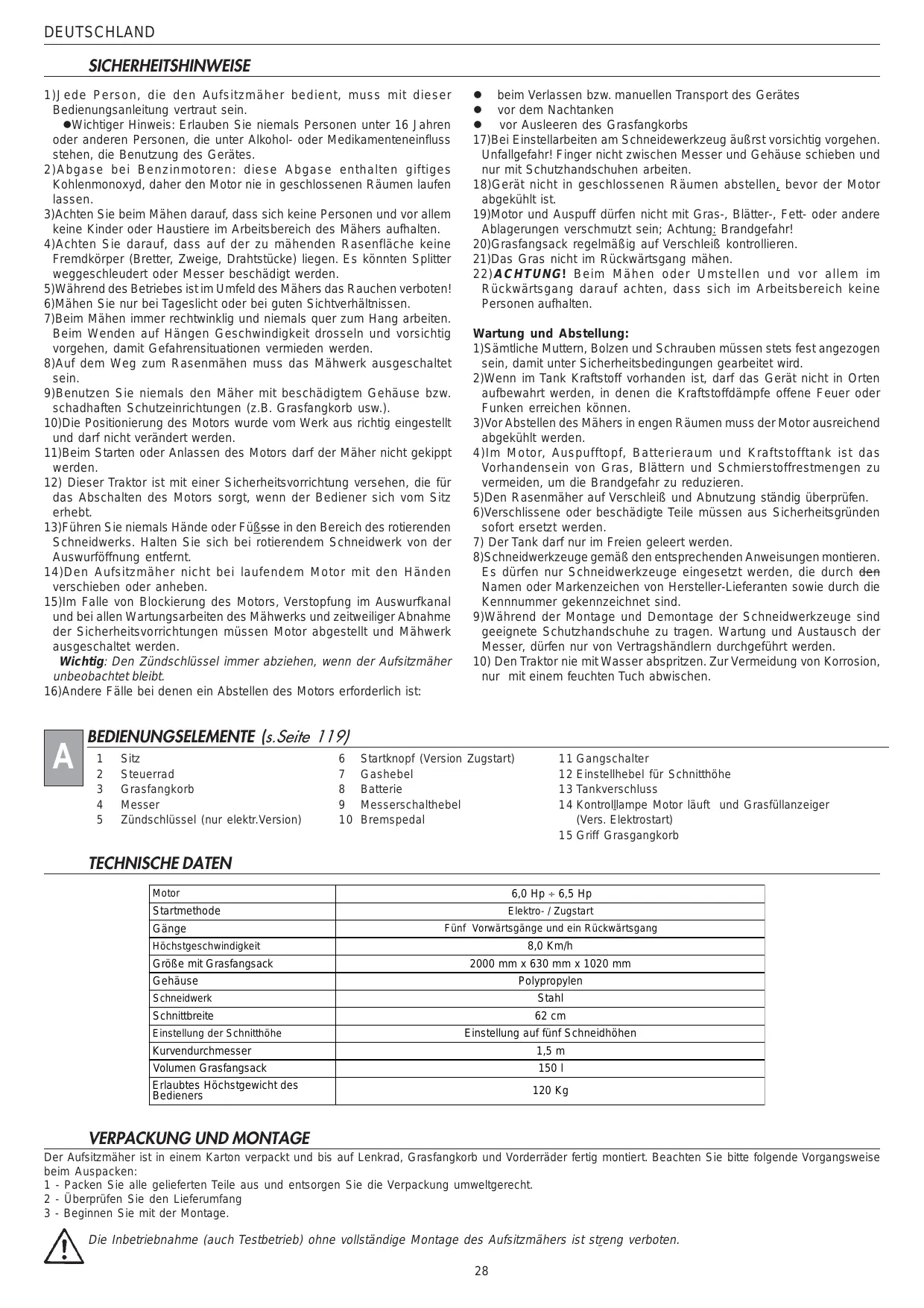

1)Jede Person, die den Aufsitzmacher bedient, muss mit dieser Bedienungsanleitung vertraut sein.
Wichtiger Hinweis: Erlauben Sie niemals Personen unter 16 Jahren oder anderen Personen, die unter Alkohol- oder Medikamenteneinfluss stehen, die Benutzung des Gerätes.
2)Abgase bei Benzinmotoren: diese Abgase enthalten giftinges Kohlenmonoxyd, davon den Motor nie in geschlossenen Räumen laufen halten.
3)Achten Sie beim Mähen darauf, dass sich keine Personen und vor alleme keine Kinder oder Haustiere im Arbeitsbereich des Mährs aufhalten.
4)Achten Sie daraufuf, dass auf der zu mahenden Rasenfläche keine Fremdkörper (Bretter, Zweige, Drahtstücke) liegen. Es konnten Splitter weggeschleudert oder Messer beschädigt werden.
5)Während des Betriebes ist im Umfeld des Mährs das Rauchen verboten!
6)Mahren Sie nur bei Tageslicht oder bei eigenen Sichtverhältnissen.
7)Beim Mähen immer rechtwinklig und niemalsquer zum Hang arbeiten. Beim Wenden auf Hängen Geschwindigkeit drosseln und vorsichtig vorgehen, damit Gefahrensituationen vermieden werden.
8) Auf dem Weg zum Rasenmahen muss das Mahwerk ausgescheltet sein.
9)Benutzen Sie niemals den Mäher mit beschädigtem Gehäuse bzw. schadhaften Schutzeinrichtungen (z.B. Grasfangkorb usw.).
10)Die Positionierung des Motors wurde vom Werk aus richtig eingestellt und darauf nicht verändert werden.
11)Beim Starten oder Anlassen des Motorsarf der Mather nicht gekippt werden.
12) Dieser Traktor ist mit einer Sicherheitsvorrichtung versehen, die für das Abschalten des Motors sorgt, wenn der Bediener sich vom Sitz erhebt.
13) Führn Sie niemals Höhende oder Füsse in den Bereich des rotierenden Schneidwerks. Halten Sie sich bei rotierendem Schneidwerk von der Auswurföffnung halten.
14)Den Aufsitzmacher nicht bei laufendem Motor mit den Händen verschiben oder anheben.
15)Im Falle von Blockierung des Motors, Verstopfung im Auswurfkanal und bei allen Wartungsarbeiten des Mahwerks und zeitweiliger Abnahme der Sicherheitsvorrichtungen müssen Motor abgestellt und Mahwerk ausgeschaltet werden.

Wichtig: Den Zündschlüssel immer abziehen, wenn der Aufsitzmacher unbeobachtet bleibt.

16)Andere Fälle bei denen ein Abstellen des Motors erforderlich ist:

• beim Verlassen bzw. manuellen Transport des Gerätes
  vor dem Nachtanken
  vor Ausleeren des Grasfangkorbs

17)Bei Einstellarheiten am Schneidewerkzeug außrst vorsichtig vorgehen. Unfallgefahr! Finger nicht zwischen Messer und Gehäuse schiben und nur mit Schutzhandschufen arbeiten.
18) Gerät nicht in geschlossenen Räumen abstellen, bevor der Motor abgekühlt ist.
19)Motor und Auspuff)durfen nicht mit Gras-, Blätter-, Fett- oder andere Ablagerungen verschmutzt sein; Achtung: Brandgefahr!
20)Grasfangsack regelmäßig auf Verschleib kontrollieren.
21)Das Gras nicht im Rückwartsgang mAHen.
22) Achtung! Beim Mähen oder Umstellen und vor allem im Rückwärtsgang darauf aufachten, dass sich im Arbeitsbereich keine Personen aufhalten.

Wartung und Abstellung:

1) Sümmtliche Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, damit unter Sicherheitsbedingungen gearbeitet wird.
2)Wenn im Tank Kraftstoff vorhanden ist, damit das Gerät nicht in Orten aufbewahrt werden, in denen die Kraftstoffdämpfe offene Feuer oder Funken erreichen können.
3)Vor Abstellen des Mährs in engen Räumen muss der Motor ausreichend abgekühlt werden.
4)Im Motor, Auspufftopf, Batterieraum und Kraftstofftank ist das Vorhandensein von Gras, Blättern und Schmierstoffrestmengen zu vermeiden, um die Brandgebung zu reduzieren.
5)Den Rasenmacher auf Verschleiß und Abnutzung ständig überprüfen.
6)Verschlissene oder beschädigte Teile müssen aus Sicherheitsgründen sofort ersetzt werden.
7) Der Tankarf nur im Freien geleert werden.
8)Schneidwerkzeuge gemäß den entsprechenden Anweisungen montieren. Esoridaeur Schneidwerkzeuge eingesetzt werden, die durch den Namen oder Markenzeichen von Hersteller-Lieferanten sowie durch die Kennnummer gekennzeichnet sind.
9)Während der Montage und Demontage der Schneidwerkzeuge sind geeignete Schutzhandschuhe zu tragen. Wartung und Austausch der Messer, * dürfen nur von Vertragshandlern durchgeführt werden.
10) Den Traktor nie mit Wasser abspritzen. Zur Vermeidung von Korrosion, nur mit einem feuchten Tuch abwischen.

BEDIENUNGSELEMENTE (s.Seite 119)

1 Sitz
2 Steuerrad
3 Grasfangkorb
4 Messer
5 Zündschlüssel (nur elektrVersion)

6 Startknopf (Version Zugstart)
7 Gashebel
8 Batterie
9 Messerschaltthebel
10 Bremspedal

11 Gangschalter
12 Einstellhebel für Schnitthöhe
13 Tankverschluss
14 Kontrollampe Motor lauft und Grasfulanzeiger (Vers. Elektrostart)
15 Griff Grasgangkorb

TECHNISCHE DATEN

Motor	6,0 Hp ÷ 6,5 Hp
Startmethode	Elektro- / Zugstart
Gänge	Fünf Vorwärtsgänge und ein Rückwärtsgang
Höchstgeschwindigkeit	8,0 Km/h
Größe mit Grasfangsack	2000 mm x 630 mm x 1020 mm
Gehäuse	Polypropylen
Schneidwerk	Stahl
Schnittbreite	62 cm
Einstellung der Schnitthöhe	Einstellung auf fünf Schneidhöhen
Kurvendurchmesser	1,5 m
Volumen Grasfangsack	150 l
Erlaubtes Höchstgewicht des Bedieners	120 Kg

VERPACKUNG UND MONTAGE

Der Aufsitzmacher ist in einem Karton verpackt und bis auf Lenkrad, Grasfangkorb und Vorderräder fertig montiert. Beachten Sieitte folgende Vorgangsweise beim Auspacken:

1 - Packen Sie alle gelieferten Teile aus und entsorgen Sie die Verpackung umweltgerecht.
2 - Überprüfen Sie den Lieferumfang
3 - Beginnen Sie mit der Montage.

Die Inbetriebnahme (auch Testbetrieb) ohne vollständige Montage des Aufsitzmabers ist streng verboten.

B

MONTAGE DES GRASFANGSACKES (s.Seite 119)

Der Grasfangsack ist bei allen Modellen des Aufsitzmahers im Standardlieferumfang enthalten.

Zur Montage werden folgende Teile und Werkzeuge besteht:

Benöttiges Werkzeug:
- Sternschraubenzieher
-Schlüssel 8

Einzelteile:

-4 Schrauben M5x30 UNI 7688
- 4 Selfsichernde Muttern M5
- Vordergestell Graufangsack.

Montage

Das Vordergestell des Grasauffangsacks am schon vormontierten Gestell befestigen.

Achten Sie darauf, dass das Vorderteil des Grasauffangsacks richtig positioniert ist; nur so ist der korrekte Betrieb des Auffangsacks und des Aufsitzmaers gewährleistet.

Die 4 Schrauben M5x30 in die vorgesehenen Locher stecken.

Die Schrauben und die selbstsichernden Nylonmattern mit geeignetem Werkzeug fest anziehen.

Zum Schluss den Sack mit den Gummihaken am Gehäuse befestigen

MONTAGE DER RÄDER (s.Seite 119)

(HINWEIS: Einige Modelle werden mit vormontierten Rädern gefleert)
1-Montieren Sie die Vorderträder auf die Achsen (16) indem Sie eine Unterlegscheibe (17), das Rad (18) und eine Unterlegscheibe (19) anbringen.
2-Mit dem Sicherungsring (20) befestigen.

Benöttiges Werkzeug:

• Zangen
  Einzelteile:
• 4 Unterlegscheiben
• 4 Klemmen

ACHTUNG! Montieren Sie das Rad mit der Ventilseite nach außen.

LENKRAD-MONTAGE (s.Seite 120)

Benöttiges Werkzeug:

• Sternschraubenzieher

• Schlüssel 10 mm

Einzelteile:

-1 Schraube M6x45 UNI 7687
- Flanschmutter M6

Montage:

Das Lenkrad auf die Lenkwelle stecken und darauf aufchten, dass die Öffnung auf dem Lenkrad mit der Öffnung auf der Lenkwelle übereinstimmt.

Vergewissern Sie sich, dass das Lenkrad in der richtigen Position liegt. (Abb. D1)

• Schraube einstecken, Mutter anschrauben und mit geeignetem Werkzeug fest anziehen.

ZUGRIFF AUF DEN MOTORRAUM (s.Seite 120)

Um den Deckel zum Motorraum abzunehmen, einen Schraubenzieher in die Schlitze des Motorendeckels stecken und die zwei vorderen und die zwei hinteren Aufhangungen aushaken.

SITZ-MONTAGE (s.Seite 120)

Benöttiges Werkzeug:
- Schlüssel 0 13 mm
Einzelteile:

-4 Schrauben M8x18
- 4 Unterlegscheiben 9x24
- 4 Sicherheitsscheiben Ø 8

1-Befestigen Sie den Sitz (1) auf der Stutzplatte mit den 4 Schrauben M8x18, 4 Unterlegscheiben 9x24 und 4 Grower 8.
2-Bevor Sie die Schrauben festziehen stellen Sie den Sitz in den Plattenschlitten auf die Bedürfnisse des Benutzers ein.

Den festen Sitz der Schrauben regelmäßig überprüfen.

INBETRIEBNAHME

SCHNITTHÖHEN-VERSTELLUNG

Bevor Sie die Schnitthöhe verstellen, unbedingt Motor abstellen, Mähwerk ausschalten und Stillstand des Messers abwarten.

VERSTELLUNG (s. Seite 120)

1-Ziehen Sie den Einstellhebel (12) nach außen, umihn aus seinem Sitz loszulösen.
2-Stellen Sie den Einstellhebel in die gewünschte Kerbe (5 Positionen für 5 Schneidstellungen).
3-Lassen Sie den Einstellhebel langsam bis zum Anschlag in die Kerbe gleiten.

ENTLEREN DES GRASFANGSACKS (s. Seite 120)

Entleeren Sie den Grasfangsack rechtzeitig, bevor dieser überquilt.

Die rote Leuchtlampe (bei Version Elektrostart) zeigt an, dass der Grasfangkorb voll ist.

Der Grausfangkorb darf nicht zu voll werden. Schaltet sich die rote Leuchtlampe ein, ist der Sack zu entleeren.

1- Schneidwerk ausschalten. Motor abstellen.
2- Fassen Sie den Griff an und drehen Sie den Grasfangsack um; Solange schütteln, bis er vollkommen leer ist.
3- Lassen Sie den Grasfangsack langsam wieder in die ursprüngliche Position zurückgleiten.
4-Jetzt kann der Betrieb wieder aufgenommen werden.

SICHERHEITSHINWEISE (s. Seite 121)

Vor dem Mähen sind Fremdkörper, die erfasst und weggeschleudert werden konnen, vom Rasen zu entfernen. Achten Sie auch beim Mähen auf eventuell zurückgebliebene Fremdkörper.

(s. Seite 121)

Bei eingeschaltetem Motor Hände und Füße von Schneidwerk und hinterer Auswurfrutsche entfernt halten.

Achtung! Bevor der Rasentraktor eingeschaltet wird, ist der Ölstand im Motor zu überprüfen

ERSTE INBETRIEBNAHME

Schalten Sie den Rasentraktor erst ein, wenn er komplett zusammengebaut ist. Vor der ersten Inbetriebnahme sind der Benzintank mit bleifreiem Benzin und der Öltank zu fällen. Die erstige Inbetriebnahme darf nur von Personen durchgeführt werden, die diese Bedienungsanleitung gelesen und vollständig verstanden haben.

Verwenden Sie zum Betrieb des Aufsitzmahers nur folgende Betriebsmittel:

Bleifreies Benzin

Motoröl

(Oktanzahl min 92)

SAE 30 ("SE", "SF" O "SG")

INBETRIEBNAHME DES MOTORS

Schalten Sie den Motor erst dann ein, wenn Sie sich davon überzeugt haben, dass die Tanks ausreichend mit Benzin und Öl gefüllt sind.

Beachten Sie die Anweisungen aus dem mitgelieferten Benutzerhandbuch des Motorenherstellers strikt!

BENZIN EINFULLEN (s. Seite 121)

Explosionsgefahr! Füllen Sie den Benzintank nur im Freien auf! Nie auftanken, solange der Motor lauft oder noch sehr heiß ist!

Beim Auftanken nicht rauchen!

Der Verschluss des Tanks für bleifreies Benzin befindet sich hinten links am Rasentraktor.

1- Den Tankverschluss (33) aufschauben und bleifreies Benzin einfllen.
2- Anschließlich den Tankdeckel wieder gut verschreiben.

ÖL EINFÜLLEN

Verwenden Sie nur Öle der Sorte SAE 30 ("SE", "SF" oder "SG). Achten Sie darauf, dass kein Öl verschüttet wird und diesen nicht ins Erdreich gelungen kann.

1- Stellen Sie den Sitz hoch;
Die Öffnung zum Einfüllen des Ölrs befindet sich im Motorblock. Nehmen Sie die Schutzvorrichtung ab, wie es auf Abb. D 2 gezeigt wird.
2-Schrauben Sie den Deckel (21) des Oleinfullstutzens auf.
3-Fullen Sie Ol bis zur Einkerbung "MAX" am Olmessstab ein.
4-Schrauben Sie den Deckel des Oleinfullstutzens wieder fest zu.

START

Überprüfen Sie vor dem Einsatzen Benzin- und Ölstand.

Rauchen Sie beim Auftanken oder bei Benzin- und Ölkontrolle nicht. Falls erforderlich, füssen Sie Benzin oder Öl nach (befolgen Sie die Anweisungen im vorherigen Kapitel).

Der Start (Starten des Motors) muss nach der ausfuhrlichen Beschreibung mit dem Titel "Anlassen" durchgefuhrt werden.

Nied den Gang während der Fahrt wechseln, das Fahrzeug muss immer im Stillstand sein.

• Nie den Rasen mit eingelegtem Rückwartsgang mühen.

START DES MOTORS

Die Abgase enthalten Kohlenmonoxyd, ein geruchloses und tõdliches Gas. Starten Sie den Motor nie in geschlossenen oder schlecht zu luftenden Räumen.

(s. Seite 122)

Suchen Sie für den Start des Motors eine ebene Stelle mit kurzem Rasen.

Fuhren Sie nur dann einen Elektrostart durch, wenn Sie auf dem Sitz des Mahers sitzen, der Messerkupplungshebel (9) auf Position Stop stehen und die Bremse angezogen ist.

1- Stellen Sie den Messerkupplungshebel (9) auf Position STOP
2- Stellen Sie den Gashebel (7) auf Start-Position.
3- Drucken Sie das Bremspedal (10) und stellen Sie es auf Parkposition.

ELEKTROSTART (s. Seite 122)

4- Stecken Sie den Zündschlüssel ins Zündschloss (5)
5- Drehen Sie den Zündschlüssel nach rechts und halten Sieihn nach dem Start auf Position "RUN". Die grüne, die sich unter dem Lenkrad befindet, leuchtet auf. Falls der Motor innerhalb 5 Sekunden nicht starten sollte, nach einer Wartezeit von 10 Sekunden den Startversuch wiederholen. Die Batteriearf nicht zu stark belastet werden.

ZUGSTART

Das Pedal auf Parkposition stellen.

Der Hebel für das Schneidwerk darf nicht eingekuppelt sein.

Das Gaspedal auf Position START stellen

Nehmen Sie das Zugseil (6) undziehen Sie daran. Der Motor solle anspringen. Falls nötig, Vorgang wiederholen, bis der Motor anspringt.

Läuft der Motor, auf dem Sitz Platznehmen und mit der Arbeit beginnen.

(s. Seite 122)

6- Stellen Sie den Gashebel (7) in eine Stellung in einem Bereich von

auf eine Drehzahl, die für die Arbeit geeignet ist

ABSTELLEN DES MOTORS

ELEKTROSTART

Stellen Sie den Motor ab indem Sie den Zündschlüssel auf "STOP" stellen. Die grüne Kontrollampe schaltet sich aus.

Stellen Sie den Motor erst dann ab, wenn der Aufsitzmacher vollkommen stillsteht!

Ziehen Sie immer den Zündschlüssel ab, damit Sie eine unbefugte Inbetriebnahme verhindern.

ZUGSTART

Ziehen Sie den Gashebel (7) nach vorne auf Position STOP, um den Motor auszuschalten.

BEWEGEN OHNE FAHRANTRIEB (s. Seite 122)

Das Schieben des Aufsitzmabers ist nur erlaubt, wenn der Motor abgestellt ist. Sollte der Aufsitzmacher geschoben werden, so schalten Sie den Gangschalthebel auf Leerlauf. Am Schluss die Handbremseziehen.

BETRIEBSANWEISUNGEN

Achten Sie vor dem Anfahren, dass sich im früheren Umkreis des Aufsitzmahers keine Personen oder Tiere befinden.

Wahlen Sie die richtige Fahrgeschwindigkeit und fahren Sie vorsichtig! Das Mitfahren auf dem Aufsitzmacher ist strengstens verboten.

ANFAHREN (s. Seite 122)

1- Bremspedal (10), welches auch als Kupplung dient, drucken; Gang mit Hebel (12) einschalten und das Bremspedal (10) langsam loslassen bis das Gerät anlauf.
Halten Sie zum Einlagen des Rückwärtsganges an, betätigten Sie das Pedal (10), legen Sie den Rückwärtsgang (R) ein und geben Sie das Pedal (10) langsam wieder frei.
2-Die Fahrgeschwindigkeit kann mit dem Gashebel (7) manuell geregelt werden.

ACHTUNG: Auf Steigungen und Abhängen darf der Rasentraktor nur im ersten Gang gefahren werden.

BREMSEN (s. Seite 122)

Bremspedal (10) drucken.

Um das Bremspedal (10) zu blockieren, den Hebel auf Parkposition stellen.

ANWEISUNG FÜR DAS SCHNEIDWERK

Das Schneidwerk kann nur eingescheltet werden, wenn der Motor lauft, der Hebel (7) auf sitszt und der Grasfangsack angebracht ist.

(max Gas) gestellt ist, der Bediener auf dem Rasentraktor

EINSCHALTEN DES MAHWERKS (s. Seite 122)

1-Bremse (9) aktivieren.
2-Hebel (10) auf Position START stellen.

Nun ist das Mahwerk eingescheltet und das Messer dreht sich.

3- Sie konnen mit dem Rasenmähen beginnen, indem Sie das Bremspedal loslassen und vorwärts fahren.

Wenn der Fahrer beim Mähen vom Sitz aufsteht, stellt sich der Motor ab.

AUSSCHALTEN DES MAHWERKS

Den Hebelfur den Schneideneingriff (9) losen, bis die Schneide ausrastet.

Das Messer steht in ca. 5 Sekunden still.

(s. Seite 123)

KONTROLL- UND SCHUTZVORRICHTUNGEN

a	Schutzkontakt am Grasfasfangkorb
b	Schutzkontakt am Bremspedal
c	Schutzkontakt am Sitz
d	Betriebkontrollampe (Vers. Elektrostart)
e	Kontrollampe Aufgangbehälter voll (Vers. Elektrostart)
f	Schutzkontakt am Messerkupplung

WARTUNG

Samtliche Wartungs-, Instandhaltungs- und Reinigungserarbeiten durren nur bei abgestellter und ausgekühler Maschine erfolgen.

Folgende Arbeitsen dürfen vom Benutzer selbst durchgeführt werden. Alle übrigen Wartungs- und Instandhaltungsarbeiten müssen bei einer autorisierten Service-Werkstatt erfolgen.

	NACH JEDEM EINSATZ	NACH DENIERSTEN 5BETRIEBSSTUNDEN	HÄufig JEN NACH BEDÜRFNIS	ALLE 25 BETRIEBSSTUNDEN	ALLE 50 BETRIEBSSTUNDEN	AMANFANG DER SAISON	VOR DER LAGERUNG
Motor überprüfen	■	■	■
Ölwechsel		■		■		■
Filter reinigen				■
Zündkerzen überprüfen					■	■
Luftfilter austauschen					■
Batterie und Anschlussklemmenreinigen				■
Bremsen überprüfen	■		■
Bewegliche Teile überprüfen	■						■
Aufsitzmäherr s reinigen			■				■

Bei stärkerer Beanspruchung und bei hohen Temperaturen kürzere Intervalle für Wartung und Instandsetzungsarbeiten einlagen.

ÖLWECHSEL (s. Seite 123)

Die vordere Schutzvorrichtung des Motors abnehmen, wie es unter Punkt D2 beschrieben wird.

Den Öltankdeckel aufschrauben. Mit der mitgelieferten Sprite das Öl absaugen.

Den Vorgang wiederholen, bis der Tank vollkommen leer ist.

ACHTUNG!

Altol nicht ins Kanalnetz oder Erdreich ablassen. Grundwasserverschmutzung wird streng bestraft. Altolannahmestellen sind fast alle Tankstellen, aber bzw. nennt Ichnedene jeder communale Behörde.

ÜBERPRÜFUNG DES ÖLSTANDS

Der Ölstand wird mit dem Stab kontrolliert, der sich am Deckel des Tanks befindet.

Der Ölstand muss zwischen den Kerben "MAX" und "MIN" liegen (beachten Sie die Anweisungen im Handbuch des Motorenherstellers).

LUFTFILTER UND ZündKERZEN

Bitte beachten Sie die Betriebsanleitung des Motorherstellers, welche dem Aufsitzmacher beiliegt, und den Fehlersuchplan.

MESSER AUSWECHSELN (s.Seite 123)

Benutzen Sie nur Originalmesser!

Trennen Sie immer die Kerze ab, bevor Sie Eingriffe an Messer oder Schneidwerk durchführten.

Sind Wartungsarbeiten an Messer und Schneidwerk durchzufahren, bringen Sie das Gerät in eine Vertragswerkstatt.

Zum Ausweiseln des Messers Schutzhandschuhe/TRagen und Zündschlüssel entfern.

1- Trennen Sie die Klinge von der Nabe mit einem 17 mm-Schlüssel. Das neue Messer fest abringen und die Nabe mit einem geeigneten Schlüssel fest anziehen. Benötgtes Drehmoment für das Messer mindestens 55 Nm.

BATTERIE (s.Seite 123)

Während des Unterbringens hängen Sie die Batterie ab!

Die Batterie sollte vor dem ersten Start 2-3 Stunden aufgeladen werden.

Wenn beim Start Zeichen von Schwäche auftreten, die Batterie 24 Stunden aufladen.

Startversuche sollenn nicht länger als 5 Sekunden dauern.

BATTERIE AUFLADEN

1-Die vordere Schutzvorrichtung abnehmer (22)
2-Batterie einsetzen (wie es auf der Abbildung gezeigt wird)
3-Batteriekabel mit dem Kabel des Ladegerats verbinden.
4-Ladegerät an die Steckdose anschließen.
5 Nach erfolgter Aufladung Motorabdeckung wieder aufsetzen.

Das Aufladen der Batterie arf nur in trockenen Räumen erfolgen.

WICHTIG! Steckerbuchsen vor Schmutz, Feuchtigkeit und Nasse

Schützen. NICTHT MIT WASSER ABSPRITZEN!

REINIGUNG DES AUFSITZMAHERS (s. Seite 124)

Reinigungsrarbeiten nur bei abgestelltem und ausgekühltem Motor vornehmen.

Wenn der Maher zur Seite geneigt wird, achen Sie darauf, dass der Vergaser nach oben zeigen muss.

Spritzen Sie das Gehäuse außen nicht mit Wasser ab. Diese können zu Korrosion oder Beschädigung des Gerats führen. Nehmen Sie zum Entfernen von Schmutz und Gras einen Lappen oder eine Bürste.

Schmutz und Grasreste können mit Lappen und Bürste entfernt werden.

ZUSÄTZLICHE WARTUNGS- UND INSTANSETZUNGSHINWEISE

Bei Arbeiten im Bereich des Messers (Kontrolle und Reinigung)

immer Schutzhandschuhe tragien!

Prufen Sie regelmäßig die Grasfangeinrichtung auf Verschleib oder

Verlust der Funktionstüchtigkeit. Um Brandgefahr zu vermeiden,

ist der Motor und der Auspuff frei von Gras, Blättern oder sonstigen

leicht brennbaren Materials zu halten!

HINWEISE ZUR LAGERUNG

Lagern Sie den Maher niemals mit vollem Tank in geschlossenen

Räumen, in denen Benzindämpfe mit offenem Feuer oder Funken

In Berührung kommt konnten. Explosionsgefahr!

ENTSORGUNG DER BATTERIE

Die Batterie ist mit dem Symbol des "durchgestriichenen Müllcontainers" und des chemischen Symbols Pb (=Batterie mit Blei) versehen, das bedeutet, dass diese nicht mit dem Hausratsmüll entsorgt werden darf.

Der Benutzer ist gesetzlich verpflichtet, verbrauchte Batterien in die vorgesehenen Sammelstellen für Sondermull oder bei den Vertriebshandlern zu entsorgen.

• Messerwerk regelmäß auf Schäden kontrollieren.

• Den Rasenmacher sollte am Ende der Saison von einem Fachmann-überprüft werden.

• Reinigung des Untergestells

Bei ausgeschaltetem und stillstehendem Gerät.

• Anschlussrohr (23) an Wasserhahn anschließen.

Den Wasserhahn Offnen

• Motor starten (Messer dreht sich) und einige Minuten laufen{lassen.
• Nach dem die Reinigungsrarbeiten abgeschlossen wurden: Motor abschalten Wasserhahn schließessen und Rohr aus Gehäuseanschluss nehem.

Aus Sicherheitsgründen müssen beschädigte oder verschlissene Teile sofort (von einer Vertragswerkstatt) ausgetauscht werden!

Bevor der Aufsitzmacher in einem geschlossenen Raum abgestellt wird, muss der Motor abgekühlt sein!

Lassen Sie den Aufsitzmacher niemals mit eingestecktem Zündschlüssel unbewacht stehen.

INSTANDHALTUNG DER RIEMEN (s. Seite 124)

Bei der Maschine werden folgende Riemen angewendet. Werden nicht die richtigen Riemen verwendet, konnte das zu Funktionstörungen und Beschädigung der Maschine führen.

Verwenden Sie nur Originalriemen

• Wenden Sie sich für Ersatzteile an einen autorisierten Kundendienst:

Antriebsriemen - Stil AX 1/4" K - Kevlar

Riemen fur Schneidwerk - 4H400

1- Wie der Antriebsriemen oder der Riemen des Schneidwerks korrekt anzubringen sind, ist auf der Abbildung dargestellt.
2- Bevor Sie die Riemen abnehmen, schalten Sie den Motor aus. Ziehen Sie Handbremse an und stellen Sie das Schneidwerk auf die niedrigste Schnitthöhe ein. Warten Sie, bis der Motor abgekühlt ist.

STÖRUNGEN - ABHILFE

PROBLEM	MÖGLICHE ursACHE	ABHILFE
Der Motor startet nicht	Kein Benzin	Den Tank mit bleifreiem Benzin fällen.
	Benzin minderwertig oder verschmutzt	Immer sauberes und frisches Benzin verwenden. Nur bleifrei tanken.
	Luftfilter verschmutzt	Den Luftfilter des Motors nach den Anweisungen im Handbuch des Motorenherstellers reinigen.
	Kein Zündfunke	Kerze nach den Anweisungen im Handbuch des Motorenherstellers reinigen oder austauschen
	Schwierigkeiten beim Anlassen, Motor abgesoften	Kerze ausschrauben und trocknen. Die Anweisungen des Motorenherstellers befolgen. Die Maschine eine Minute ruhen lässtten.
	Batterie leer.	Batterie aufladen
	Startkabel nicht korrekt angeschlossen,	Verbindung überprüfen
	Eingriff der Sicherheitsvorrichtung	Die korrekte Funktion der Vorrichtungen überprüfen (s. Punkt L)
Der Motor bringt keine Leistung	Gras zu hoch und zu feucht	Schnitthöhe auf Maximum einstellen. Geschwindigkeit verringern oder warten, bis das Gras trocken ist.
	Schneidwerk verstopt	Schneidwerk säubern (Achtung: Vor der Reinigung das Kerzenkabel Herausziehen!)
	Luftfilter verschmutzt	Luftfilter reinigen (s. auch Motoranleitung)
	Falsche Verteilereinstellung	Wenden Sie sich an einen autorisierten Kundendienst
Schnitt nicht ganz perfect	Messer schneidet nicht richtig	Wenden Sie sich an einen autorisierten Kundendienst
	Messer zu verbraucht und stumpf	Wenden Sie sich an einen autorisierten Kundendienst
	Falsche Schnitthöhe	Wenden Sie sich an einen autorisierten Kundendienst
Aufgangsack wird nicht gefüllt	Gras zu feucht - zu schwer, um bewegt zu werden	Warten, bis das Gras trocken ist
	Messer zu stumpf - schneidet nicht mehr prazise	Wenden Sie sich an einen autorisierten Kundendienst
	Zu hohes Gras ist schwer in den Sack zu leiten	Das Gras zweimal mit veränderter Schnitthöhe mAHen
	Rückstände vom vorherigen Mühen verschmutzen Schneidwerk.	Das Schneidwerk säubern (kein Wasser benutzen)Die Kerzenabdeckung entfernen
Getriebe faktioniert nicht	Antriebsriemen hat sich gelöst	s. Schema Riemenstandhaltung S. 124
	Getriebe defekt	Wenden Sie sich an einen autorisierten Kundendienst
	Antrieb defekt	Wenden Sie sich an einen autorisierten Kundendienst
Messerkapplung faktioniert nicht	Kabelverlängerung defekt	Wenden Sie sich an einen autorisierten Kundendienst
	Schaden an Kupplung	Wenden Sie sich an einen autorisierten Kundendienst
	Riken beschädigt	Wenden Sie sich an einen autorisierten Kundendienst
	Der Grasfangsack ist nicht richtig angebracht	Den Sack richtig anbringen

REGLAS DE SEGURIDAD

BELANGRIJK! Bescherm de contacten gegen vuil en gegen vocht.

SPROEI ER GEEN WATER OP!

REINIGING VAN DE TRACTOR (zie pagina 124)

POKNY PRO SKLADOVÁNÍ

1- Frakobl pladen. Sluk motoren.

LUFTFILTER OG TÄNDRØR

a	Mikro für placering av korg
b	Mikro für bromspedal
c	Mikro für säte
d	Kontrollampa für Funktion
e	Kontrollampa für full uppsamlare (vers. m. elektrisk start)
f	Mikro für inkoppling av knivblad

UNDERHÄLL

OHJEITA LEIKKUULAITTEELLE

Wir als Hersteller leisten auf die von uns hergestellten Maschinen eine Garantie für einen Zeitraum von 24 Monaten ab Kaufdatum. Geräte, die für den Verleih vorgesehen sind, sind von der vorliegenden Garantie ausgeschlossen.

Wir als Hersteller sichern den Ersatz aller derjenigen Originalteile zu, die bei ordnungsmäßigem Einsatz und regelmäßiger Wartung der Maschine (der gewerbliche Einsatz der Maschine ist daher von dieser Regelung ausgeschlossen) nach unanfechtbarer Beurteilung der Techniker des Herstellers Fabrikationsfehler aufweisen.

Von dieser Garantie sind ausgeschlossen:

-Teile von Verbrennungsmotoren (siehe entsprachende Garantie des Motorhersteller)
- Teile die einem normalen Verschleiss oder durch unachtsame Vorgehensweise/Wartung des Gerätes abgenutzt sind, wie zum Beispiel, Messerwerke, Antriebsriemen.
-Teile, die bei Montage oder Einsatz entgegen den Vorschriften dieser Anleitung beschäftigt werden.

Es versteht sich, daß die Garantie automatisch verfällt, falls irgendwelche Änderungen an der Maschine ohne Zustimmung

des Herstellers vorgenommen wurden oder Teile an die Maschine angebaut werden, die keine Originalteile sind.

Wir als Hersteller lehen weiterhin jeder Verantwortung zivilrechtlicher Art ab, die durch den Einsatz der Maschine in unsachgemäße Weise oder entgegen den Angaben in der Betriebs-und Wartungsanleitung entstet.

Die Garantieleistung wird nur gewährt, wenn der Antrag unter Vorlage der einwandfrei ausgefüllten Garantiekarte beim zugelassenen Kundendienstzentrum gestellt wird.

Alle Kosten für Arbeitslohn und Versand, sowie alle eventuellen Schäden oder Verluste während des Transports, gehen zu Lasten des Anwendkundes. Das gleiche gilt für eventuelle Kosten für Reinigen, Nachstellungen und normale Wartungsarbeiten.

Wir empfehlen Ihnen, sondern nach Kauf des Erzeugnisses Sicherzustellen, daß sich das Gerat bei Inaugenscheinnahme in einwandfreiem Zustand befindet. Auferdem muß der Verwender

the Betriebstanleitung sorgfältig durchselen, bevor er das Gerät in Betrieb setzen.

In jeder Bestellung von Ersatzteilen muß das Maschinenmodell, das Baujahr und die Identifikationsnummer des Erzeugnisses angegeben werden.

Gewährleistung für Verbrennungsmotoren

Die Gewährleistung des in Ihr Gerät eingebauten Verbrennungsmotors und der entsprechenden Motorteile erfolgt durch den Motorhersteller nach den Angaben im beigefugten Heft. WICHTIG: Es dürfen nur Original-Ersatzteile verwendet werden!

ACHTUNG: Bei Aufträgen von lackierten Ersatzteilen ist die Farbe anzugegeben.

CERTIFICADO DE GARANTIA
