BEDIENUNGSANLEITUNG UH4860 MAKITA

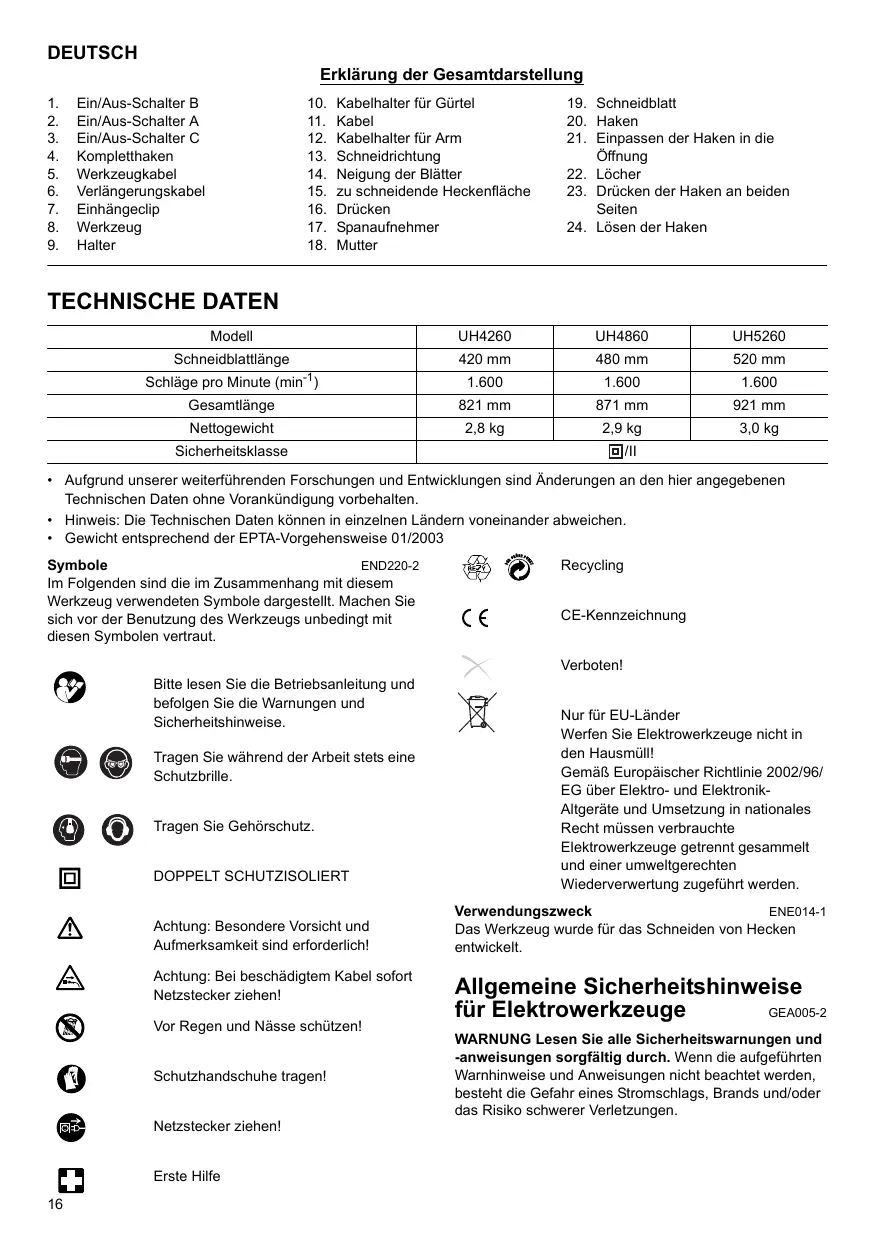

Erklärung der Gesamtdarstellung

1. Ein/Aus-Schalter B
2. Ein/Aus-Schalter A
3. Ein/Aus-Schalter C
4. Kompletthaken
5. Werkzeugkabel
6. Verlägerungskabel
7. Einhangeclip
8. Werkzeug

9. Halter

10. Kabelhalter fur Gurtel

11. Kabel
12. Kabelhalter für Arm
13. Schneidrichtung
14. Neigung der Blätter
15. zu schneidende Heckenfläche
16. Drucken
17. Spanaufnehmer

18. Mutter

19. Schneidblatt

20. Haken
21. Einpassen der Haken in die Öffnung
22. LÖcher
23. Drucken der Haken an beiden Seiten
24. Lösen der Haken

TECHNISCHE DATEN

Modell	UH4260	UH4860	UH5260
Schneidblattlänge	420 mm	480 mm	520 mm
Schläge pro Minute (min-1)	1.600	1.600	1.600
Gesamtlänge	821 mm	871 mm	921 mm
Nettogewicht	2,8 kg	2,9 kg	3,0 kg
Sicherheitsklasse	回/II

• Aufgrund unserer weiterführenden Forschungen und Entwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
• Hinweis: Die Technischen Daten können in einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend der EPTA-Vorgehensweise 01/2003

Symbole

END220-2

Im Folgenden sind die im Zusammenhang mit thisem Werkzeug verwendeten Symbole darestellt. Machen Sie sich vor der Benutzung des Werkzeugs unbedingt mit diesen Symbolen vertraut.

Bitte lessen Sie die Betriebsanleitung und befolgen Sie die Warnungen und Sicherheitschinweise.

Tragen Sie während der Arbeit stets eine Schutzbrille.

Tragen Sie Gehorschutz.

DOPPELT SCHUTZISOLIERT

Achtung: Besondere Vorsicht und Aufmerksamkeit sind erforderlich!

Achtung: Bei beschädigtem Kabel sofort Netzsteckerziehen!

Vor Regen und Nasse schützen!

Schutzhandschuheragen!

Netzsteckerziehen!

ErsteHilfe

Recycling

C E

CE-Kennzeichnung

Verboten!

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-

Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte

Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführrt werden.

Verwendungszweck

ENE014-1

Das Werkzeug wurde für das Schneiden von Hecken entwickelt.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

GEA005-2

WARNING Lesen Sie alle Sicherheitswannungen und -anweisungen sorgfältig durch. Wenn die aufgeführten Warnhinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko schwerer Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen gut auf.

Der Begriff „Elektrowerkzeug" bezieht sich in den Warnhinweisen auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder ihr akku- bzw. batteriebetriebenes Elektrowerkzeug (ohne Kabel).

Sicherheit am Arbeitsplatz

1. Achten Sie auf ein sauberes und gut beleuchtes Arbeitsumfeld. In unordentlichen oder dunklen Bereichen können schnell Unfälle passieren.
2. Betreiben Sie Elektrowerkzeuge niemals in explosionsgeführdaten Umgebungen, wie etwa in der Höhe von brennbaren Flüssigkeiten, Gasen oder Staub. Bei Elektrowerkzeugeiten treten Funken aus, die Staub und Dämpfe entsetzt konnen.
3. Halten Sie Kinder und Zuschauer auf Abstand, wenn Sie ein Elektrowerkzeug bedieren. Ablenkung kann zu Kontrollverlust führen.

Elektrische Sicherheit

1. Die Stecker des Elektrowerkzeugs müssen in die Steckdose passen. Nehmen Sie niemals Änderungen am Stecker vor. Verwenden Sie keine Adapterstecker bei geerdeten Elektrowerkzeugen. Originalstecker und dazu passende Steckdosen verringern die Gefahr eines elektrischen Schlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohren, Kühlern, Heiz- und Kühlelementen. Wenn ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines elektrischen Schlags.
3. Elektrowerkzeuge)durfen weder Regen noch Feuchtigkeit ausgesetzt werden. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht dies das Risiko eines elektrischen Schlags.
4. Gehen Sie richtig mit dem Stromkabel um. Tragen Sie das Werkzeug niemals am Kabel, undziehen Sie niemals am Kabel,um das Werkzeug zu sich zuziehen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze,Ol, scharfen Kanten und beweglichen Teilen fern. Beschadigte oder verwickelte Kabel erhöhen die Gefahr eines elektrischen Schlags.
5. Schlieben Sie ausschließlich ein für die Verwendung im Freien zugelassenes Veränderungskabel an, wenn Sie das Elektrowerkzeug im Freien betreiben. Die Verwendung eines für den Gebrauch im Freien vorgesehenen Veränderungskabels vermindert das Risiko eines elektrischen Schlags.
6. Wenn sich der Einsatz des Elektrowerkzeugs an einem feuchten Ort nicht vermeiden{lsst, verwenden Sie fur die Stromversorgung einen FI-Schutzschalter (GFCI).Durch die Verwendung eines FI-Schutzschalters (GFCI) verringgert sich die Gefahr eines Stromschlags.

Sicherheit für Personen

1. Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gebrauchen Sie ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug benutzen. Betreiben Sie Elektrowerkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Umgang mit Elektrowerkzeugen zu schweren Personenschäden führen.

1. Verwenden Sie zu ihrem Schutz eine geeignete Sicherheitsaurüstung. Tragen Sie immer eine Schutzbrille. Den Umständen angepasste Sicherheitsaurstungen, wie Staubmasken, rutschfreie Sicherheitsschuhe, Helme und Gehorschutz, vermindern das Risiko von Personenschäden.
2. Vermeiden Sie ein versehentliches Einschalten des Werkzeugs. Vergewissern Sie sich, dass das Werkzeug ausgeschelt ist, bevor Sie es an eine Stromquelle und/oder den Akku anschließen, hochheiten oder transportieren. Der Transport des Werkzeugs mit dem Finger auf dem Schalter und das Anschlieben eingeschalteter Elektrowerkzeuge an die Stromversorgung können zu Unfallen führen.
3. Entfern den Sie alle Einstell- und sonstigen Schlüssel, bevor Sie das Elektrowerkzeug einschalten. Auf den rotierenden Teilen eines Elektrowerkzeugs belassene Schlüssel können zu Verletzungen führen.
4. Bleiben Sie innerhalb Ihres Standbereichs. Achten Sie jederzeit auf sicheren Stand und Balance. Dadurch ist in unerwarteten Situationen eine bessere Kontrolle des Elektrowerkzeugs möglich.
5. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haar, Kleidung und Handschuhe fern von beweglichen Teilen. Weite Kleidung, Schmuck und langes Haar können sich in den beweglichen Teilen verfangen.
6. Falls Geräte zum Absaugen und Sammeln von Staub vorhanden sind, schlieben Sie diese an und verwenden Sie sie ordnungsgemäß. Die Verwendung einer Vorrichtung zum Sammeln von Staub kann Gefahren verringern, die mit Staub in Zusammenhang stehen.

Verwendung und Pflege von Elektrowerkzeugen

1. Überlasten Sie das Elektrowerkzeug nicht. Benutzen Sie das für die jeweilige Anwendung geeignete Elektrowerkzeug. Das richtige Werkzeug erfüllt seinen Zweck am besten und sichersten in dem Leistungsbereich, für den es hergestellt wurde.
2. Verwenden Sie ein Elektrowerkzeug nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lassst. Jedes Elektrowerkzeug, dessen Schalter nicht Funktioniert, stellt eine Gefahr dar und muss repariert werden.
3. Ziehen Sie den Stecker aus der Steckdose bzw. den Akku aus dem Gerät, bevor Sie Einstellungen am Elektrowerkzeug vornehmen, Zubehör wechseln oder das Gerät lagern. Diese préventiven Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Starts.
4. Lagern Sie Elektrowerkzeuge, die nicht in Gebrauch sind, außerhalb der Reichweite von Kindern, und gestatten Sie die Benutzung von Elektrowerkzeugeuosen ausschließlich solchen Personen, die mit dem Betrieb und der Bedienungsanleitung des entsprechenden

Elektrowerkeugs vertraut sind. In den Händen ungebüter Benutzer sind Elektrowerkeuge gefährlich.

1. Pflogen Sie Elektrowerkzeuge. Achten Sie auf fehlerhafte Verbindungen, festsitzende bewegliche Teile, Defekte und alle anderen Bedingungen, die die Funktionswise des Geräts beeinträchtigen können. Lassen Sie bei einer Beschädigung das Elektrowerkzeug vor dem Gebrauch reparieren. Durch nachlassig gewartete Elektrowerkzeuge werden viele Unfälle verursacht.
2. Halten Sie Schneidwerkzeuge scharf und sauber. Ordentlich gewartete Schneidwerkzeuge mit scharfen Schneidkanten verhaken nicht sochnell und sind einfacher in der Handhabung.
3. Befolgen Sie die Anweisungen für den Gebrauch des Elektrowerkzeugs, Zubehörns und der Werkzeugeinsätze usw. Berücksichtigten Sie darüber immer auch die Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Die Verwendung eines Elektrowerkzeugs für Arbeitsgänge, für die es nicht konzipiert wurde, kann zu GefahrensITUationen führen.

SERVICE

1. Lassen Sie das Elektrowerkzeug ausschließlich von Fachpersonal unter Verwendung von Originalersatzteilen warten und reparieren. Auf diese Weise ist die Sicherheit des Elektrowerkzeugs gewährleistet.
2. Befolgen Sie die Anweisungen hinsichtlich Schmierung und Wechsel von Zubehor.
3. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind.

BESONDERESICHERHEITSREGELN

GEB041-2

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Verbrautheit mit dem Gerät dazu verleiten, die Sicherheitsregeln für den Umgang mit der Heckenschere zu missachten. Wenn these Werkzeug fahrlösig oder nicht ordnungsgemäß verwendet wird, kann es zu schweren Verletzungen kommt.

1. Halten Sie mit allen Körperteilen Abstand zum Schneidblatt. Entfernen Sie kein geschnittenes Material oder halten Sie kein zu schneidendes Material, wenn sich die Blätter bewegen. Überprüfen Sie, dass der Schalter aus ist, wenn Sie verklemmtes Material entfernen. Ein Moment der Unachtsamkeit kann beim Umgang mit der Heckenschere zu schweren Personenschäden führen.
2. Tragen Sie die Heckenschere mit angehaltenem Schneidblatt am Griff. Transportieren und lagern Sie die Heckenschere immer mit aufgesetztem Schutz über dem Schneidblatt. Durch einen sachgemäßen Umgang mit der Heckenschere konnen Sie mögliche Personenschäden durch die Schneidblätter vermindern.

3. Halten Sie das Kabel in einem Abstand zum Schneidbereich. Wahrend des Betriebs kann sich das Kabel im Gestrupp verbergen und verstehentlich durch das Blatt zerschnitten werden.

4. Verwenden Sie die Heckenschere nicht, während es regnet, oder bei nassen oder sehr feuchten Bedingungen. Der Elektromotor ist nicht wasserdicht.

5. Erstmalige Anwender sollenen sich von erfahrenen Anwendern die Verwendung der Heckenschere halten lessen.
6. Kinder und Jugendliche unter 18 Jahren dürfen die Heckenschere nicht bedienden. Jugendliche über 16 Jahren sind von thisem Verbot ausgenommen, wenn sie zum Zweck der Ausbildung unter Aufsicht eines Fachkundigen stehen.
7. Betreiben Sie die Heckenschere nur, wenn Sie in guter physischer Verfassung sind. Falls Sie mude sind, lasst ihre Aufmerksamkeit nach. Seien Sie am Ende eines Arbeitstages besonders aufmerksam. Führn Sie alle Arbeitsen ruhig und sorgfältig durch. Der Anwender ist für alle Schäden an Dritten verantwortlich.
8. Verwenden Sie die Heckenschere niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.
9. Prufen Sie, dass die Spannung und Frequenz der Stromversorgung den auf dem Typenschild angegebenen Technischen Daten entspricht. Wir empfehlen die Verwendung eines Fehlerstrom-Schutzschalters (Fl-Schutzschalter) mit einem Auslösestrom von max. 30mA oder eines Erdschlussstrom-Schutzes.
10. Arbeitshandschuhe aus festem Leder sind Teil der Grundausstattung der Heckenschere und müssen stets bei Arbeitsmen mit der Heckenschere getragen werden. Tragen Sie außer dem feste Schuhe mit rutschfesten Sohlen.
11. Überprüfen Sie vor Beginn der Arbeit, dass die Heckenschere ordnungsgemäß und sichere arbeiten. Stellen Sie safer, dass die Sicherheitsabdeckungen ordnungsgemäß angebracht sind. Überprüfen Sie das Kabel vor Beginn der Arbeitenauf Beschäftigungen und ersetzen Sie es bei Bedarf. Die Heckenschere darf nur vollständig montiert verwendet werden.
12. Halten Sie das Kabel in einem Abstand zum Schneidbereich. Arbeiten Sie immer so, dass sich das Verlängerungskabel hinter Ihnern befindet.
13. Ziehen Sie bei einem beschädigten oder angeschnittenen Kabelsofar den Netzstecker!
14. Überprüfen Sie vor Beginn der Arbeit, dass Sie einen sicheren Stand haben.
15. Halten Sie das Werkzeug bei Verwendung sichere fest.
16. Schalten Sie den Motor+Aort aus und ziehen Sie den Netzstecker, wenn die Schere mit einem Anschlag oder einem anderen harten Gegenstand in Kontakt kam. Überprüfen Sie die Schere auf Beschädigungen, und reparieren Sie sie bei Bedarf.
17. Schalten Sie die Heckenschere stets aus undziehen Sie den Hauptstecker, bevor Sie die Schere überprüfen, sich um Fehler kummern oder in der Schere verklemmtes Material entfernen.
18. Schalten Sie den Trimmer aus, ziehen und sichern Sie den Hauptstecker, bevor Sie Wartungsarbeiten durchführten.
19. Ziehen Sie stets den Hauptstecker, wenn Sie die Heckenschere an einen anderen Ort bewegen, auch während der Arbeitsen. Tragen oder transportieren Sie die Heckenschere niemals mit laufendem

Schneidblatt. Fassen Sie das Schneidblatt niemals mit den Händen an.

1. Reinigen Sie die Heckenschere und besonders das Schneidblatt nach der Verwendung und vor der Lagerung der Heckenschere über einen längeren Zeitraum. Ölen Sie das Schneidblatt leicht und bringen Sie die Abdeckung an. Die mit dem Gerät gelieferte Abdeckung kann an die Wand gehängt werden und bietet so eine sichere und praktische Möglichkeit zur Lagerung der Heckenschere.
2. Lagern Sie die Heckenschere mit angebrachter Abdeckung in einem trockenem Raum. Lagern Sie die Heckenschere außerhalb der Reichweite von Kindern. Lagern Sie die Heckenschere niemals im Freien.

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.

WARNING:

Eine MISSBRAUCHLICHE Verwendung des Werkzeugs und die Missachtung der in thism Handbuch enthaltenen Sicherheitshinweise konnen zu schweren Personenschäden führen.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und zieren Sie den Stecker, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Bedienung des Schalters (Abb. 1)

Zu Ihrer Sicherheit ist das Werkzeug mit einem Dreifach-Schaltersystem ausgestattet. Zum Einsatzalten des Werkzeugs drücken Sie den Schalter B und gleichzeitig auch den Schalter A oder C. Lassen Sie zum Ausschalten einen der zwei gedrückten Schalter los. Die Reihenfolge der Schalterbetätigung ist unwichtig, da das Werkzeug nur startet, wenn siebe Schalter betagt werden.

Gerader Schnitt (Abb. 2)

Zum geraden Schneiden der Hecke betätigten Sie die Schalter A und B.

Vertikaler Schnitt (Abb. 3)

Betätigten Sie zum Schneiden nach oben mit beiden Händen die Schalter B und C und bewegen Sie die Heckenschere vor Ihr dem Körper.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und zieren Sie den Stecker, bevor Sie irgendwelche Arbeiten am Werkzeug durchführren.

AnbringendesVerlangerungskabels

ACHTUNG:

• Vergewissem Sie sich, dass das Veränderungskabel nicht an die Hauptsteckdose angeschlossen ist. (Abb. 4)

Sichern Sie beim Anschlieben des Verlängerungskabels this am Werkzeugkabel mit dem Kompletthaken. Bringen Sie den Haken im Abstand von 100 bis 200mm vom Stecker des Verlangerungskabels an. Dadurch wird ein versehentliches Abtrennen verhindert.

Kabelhalter für Gürtel

ACHTUNG:

• Bringen Sie den Kabelhalter für den Gürtel nur am Verläufigungskabel an. Befestigen Sie diesen nicht in einer Position zu nahe am Werkzeug, hinter dem Kompletthaken. Anderenfalls kann es zu einem Unfall oder Verletzungen kommt.
• Befestigen Sie einen Haken des Komplettthakens am Werkzeugkabel und den anderen Haken am Veränderungskabel. Das Arbeitsmen mit dem Werkzeug mit nur einem befestigten Haken kann zu einem Unfall oder Verletzungen führen.

Die Verwendung des Kabelhalters für den Gürtel unterstützt die Risikominimierung des versehentlichen Abschneidens des losen Veränderungskabels. (Abb. 5) Drücken oder ziehen Sie das Kabel durch die Öffnung in der Halterung. (Abb. 6)

ACHTUNG:

• Überlasten Sie die Öffnung der Halterung nicht. Anderenfalls kann es zu einer Durchbiegung oder Beschädigung kommt.

Kabelhalter für Arm (Zubehör)

ACHTUNG:

• Bringen Sie den Kabelhalter für den Arm nur am Verlängerungskabel an. Befestigen Sie diesen nicht in einer Position zu nahe am Werkzeug, hinter dem Kompletthaken. Anderenfalls kann es zu einem Unfall oder Verletzungen kommt.
• Befestigen Sie einen Haken des Komplettthakens am Werkzeugkabel und den anderen Haken am Veränderungskabel. Das Arbeitsmen mit dem Werkzeug mit nur einem befestigten Haken kann zu einem Unfall oder Verletzungen führen.

Die Verwendung des Kabelhalters für den Arm unterstützt die Risikominimierung des versehentlichen Abschneidens des losen Verlängerungskabels. (Abb. 7) Befestigen Sie den Kabelhalter für den Arm fest an Ihrrem Arm und führen Sie das Verlängerungskabel durch die Halterung. Die Länge des Bandes für die Armhalterung kann angepasst werden.

HINWEIS:

• Führer Sie das Verlängerungskabel nicht durch das Band.
• Überlasten Sie die Öffnung der Halterung nicht. Anderenfalls kann es zu einer Durchbiegung oder Beschädigung kommt.
  Die Verwendung des Kabelhalters fur den Arm zusammen mit dem Kabelhalter fur den Gurtel ist nutzlicher.

BETRIEB

ACHTUNG:

• Achten Sie daraufuf, dass Sie während des Schneidens nicht versehentlich mit einem metallischen Anschlag

oder anderen harten Gegenständen in Berührungkommen. Das Schneidblatt kann brechen und schwere Verletzungen verursachen.

• Das weite Hinauslehenmen mit einer Heckenschere, vor allem von einer Leiter aus, ist außerst gefährlich. Arbeiten Sie niemals von einem wackligen oder unsichern Standort aus.

Schneiden Sie mit dieser Heckenschere keine Äste mit einer Dicke von mehr als 10 mm Durchmesser. Solche Äste sollen zuerst mit einer Schere auf das Niveau der Heckenschere geschritten werden. (Abb. 8)

ACHTUNG:

• Schneiden Sie keine toten Äste oder ähnliche harte Gegenstände ab. Zuwiderhandlungen können das Werkzeug beschädigen.

Halten Sie die Heckenschere mit beiden Händen, betätigten Sie die Schalter A und B und bewegen Sie die Heckenschere vor Ihr dem Körper. (Abb. 9)

Neigen Sie im Grundbetrieb die Schneidblätter in Richtung der Trimmrichtung und bewegen Sie die Heckenschere ruhig und langsam mit einer Geschwindigkeit von 3 bis 4 Sekunden pro Meter.

(Abb. 10 und 11)

Zum geraden Schneiden einer Heckenoberkante konnen Sie eine Schnur in der gewünschten Heckenhöhe spannen und diese beim Schneiden als Referenzlinie verwenden. (Abb. 12)

Befestigen Sie beim Schneiden der Heckengerade die Spanafunnahme (Zubehör) am Werkzeug, um ein Umherfliegen der Blätter zu vermeiden. (Abb. 13)

Zum gleichmäßigen Schneiden der Heckenseite schneiden Sie diese von unter nach oben. (Abb. 14)

Schneiden Sie Buchsbaum oder Rhododendron für ein hübsches Aussehen und einen gute Schnitt von der Basis zur Spitze. (Abb. 15)

Montage und Demontage der Spanaufnahme (Zubehör)

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker, bevor Sie die Spanaufnahme einsetzen oder entfernen.

HINWEIS:

Tragen Sie beim Austauschen der Spanaufnahme immer Arbeitshandschuhe, sodass Sie das Schneidblatt nicht direkt mit den Handen berühren. Anderenfalls kann es zu Verletzungen kommt.
- Achten Sie vor dem Einsetzen der Spanaufnahme darauf, dass Sie die Schneidblattabdeckung halten.
- Die Spanaufnahme fängt die abgeschrittenen Blätter auf und erleichtet das Aufsammeln der abgefallenen Blätter. Die Spanaufnahme kann an jeder Seite des Werkzeugs befestigt werden.

Zu dieser Zeitpunkt muss die Spanaufnahme angebracht werden, damit die Haken in die Kerben im Schneidblatt passen. (Abb. 16 und 17)

Zum Entfernen der Spanaufnahme drucken Sie den Hebel an beiden Seiten, sodass die Haken freigegeben werden. (Abb. 18)

ACHTUNG:

Die Schneidblattabdeckung (Standardausrüstung) kann bei angebrachter Spanaufnahme nicht montiert werden. Entfern den Sie vor dem Transport oder der Lagerung die Spanaufnahme und bringen Sie die Schneidblattabdeckung an, um ein Freiliegen des Blattles zu vermeiden.

HINWEIS:

• Prüfen Sie vor der Verwendung die sichere Installation der Spanaufnahme.
• Wenden Sie beim Entfernen der Spanaufnahme keine übermaßigen Kräfte an, wenn die Haken in den Blattkerben eingerastet sind. Die Anwendung übermaßiger Kräfte kann zu Beschädigungen führen.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Prüfungen oder Wartungsarbeiten am Werkzeug durchführren.

Reinigen des Werkzeugs

Reinigen Sie das Werkzeug, indem Sie den Staub mit einem trockenen oder in Seifenlösung getunkten Lappen abwischen.

ACHTUNG:

• Verwenden Sie zum Reinigen weder Kraftstoffe, Verdünning, Benzin noch Heizöl.

Wartung des Sägeblatts

Schmieren Sie das Blatt vor dem Betrieb und nach jeder Betriebsstunde mit Maschinenöl oder ähnlichem. Entfernen Sie nach dem Betrieb den Staub von beiden Seiten des Blattes mit einer Drahtbürste, wischen Sie den Staub mit einem Lappen ab und tragen Sie anschließend dūnflüssiges Öl, z.B. Maschinenöl usw., oder Sprühschmieröl auf.

ACHTUNG:

• Waschen Sie die Blätter nicht mit Wasser ab. Zuwiderhandlungen können zum Rosten führen oder das Werkzeug beschädigen.

Aufbewahren

Bringen Sie die Blattabdeckung auf den Schneidblättern an, damit die Blätter nicht frei liegen. Bewahren Sie das Werkzeug außerhalb der Reichweite von Kindern auf. Bewahren Sie das Werkzeug an einem Platz auf, wo es weder Wasser noch Regen ausgesetzt ist.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, frei den Reparaturen, Kohlebürsteninspektion und -ersatz sowie alle anderen Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

• Für das in thisem Handbuch beschriebene Makita-Werkzeug werden die folgenden Zubehör- und Zusatzteile empfohlen. Die Verwendung anderer

Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehen Zweck.

Informationen zu diesen Zubehör erhalten Sie bei einem Makita-Servicecenter in Ihr Höhe.

• Verläufigungskabel
• Schneidblattabdeckung
• Komplethaken
  Kabelhalter fur Gurtel
  Kabelhalter fur Arm

EG-KONFORMITÄTSERKLÄRUNG

ENH020-1

Der Unterzeichnende, Kato, bevollmächtigt durch

MAKITA, erklart, dass die Geräte der Marke MAKITA,

TYP:

den grundlegenden Sicherheits- und

Gesundheitsanforderungen der einschlädigen EU-Richtlinien entsprechen:

EU-Maschinenrichtlinie 98/37/EG, Gerauschemission

2000/14/EG, EU-EMV-Richtlinie 2004/108/EG.

Zur sachgerechten Umsetzung der Anforderungen dieser

EU-Richtlinien wurden maßgeblich folgende Normen

herangezogen: EN 60745-2-15, EN 55014, EN 61000.

Das Verfahren zur Konformitätsbewertung 2000/14/EG

erfolgte nach Anhang V. Der gemessene

Schaldruckpegel (L_pA) betr8t 87,6 dB (A). Der

gemessene Schalleleistungspegel (L_wa) betrigt 93 dB (A).

Der garantierte Schalleistungspegel beträgt 96 dB (A).

Vibration

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745-2-15:

Schwingungsbelastung (a_h,D) : 6,7~m / s^2

Abweichung (K): 1,5 m/s²

CE 2008

Tomoyasu Kato

Direktor

Verantwortlicher Hersteller:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Autorisierte Vertretung in Europa:

Makita International Europe Ltd.

Beschem gegen regen en vocht!

Elektrische verilgheit

Gäller endast EU-länder

Sikkerhet pa arbeitsplassen

1. Hold arbeitsplassen ren og godt opplyst. Rotete eller mørke omrader forer lett til uhell.
2. Ikke bruk elektriske verktøy i eksplosive atmøfaer, f.eks. iærheten av brenbare væsker, gasser erller stv. Elektriske verktøy avgir gnister som kan antennene stv eller gasser.
3. Hold barn og tilskuere unna nár du bruker et elektrisk verktøy. Ting som avleder oppemerksomheten kan fag deg til a miste kontrollen over verktoyet.

Elektrisk sikkerhet

NEPIRPAΦH ΛEITOYPRIA

PPOEOXH:

Na 8aive To eyaiaio ivai aonot kai atouovdeevo to nektpiok peuia tiv puθicTe n λeVxTe katioia aeitoupyia tou.

i k (Eik. 1)

Tia TnV aopaleia oac auto to epyaleio evai epodiaouevo
Ie eva ouatnua me tpeis diakottte. Iia va
EevpyoToinaeTe to epyaleio, tiote tauroxpova Tnv
OkaovdAn-diakottns B kai Tnv oavdaan-diakottns A n C.Eeueepwote Tnv mia ato tic duo ocavdaaes yia Tnv
ATevepyoToinan tou epyaleiou. dEv exei anuaia n oeipa
Me Tnv Otoia 8e EvpyoToinBouov oi ocavdaaes eteiOn to
epyaleio Eekiva moTv evpyoToinBouov kai o duo
OkaovdAes.
