BEDIENUNGSANLEITUNG B75MA-P45 MSI

Hinweis von Msl zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte)dürfen Elek-tro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie theseS Produkt zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in ihrer Nare.

FRANÇAIS

• Unterstützung die Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Prozessoren der 3. Generation für LGA 1155 Sockel

Chipsatz

Intel® Z77 Chipsatz (Z77A-G41)
Intel® H77 Chipsatz (ZH77A-G41)
Intel® B75 Chipsatz (B75A-G41)

• Unterstutz Intel® SBA über Intel® B75

Speicher

4x DDR3 DIMMs unterstützen bis zu 32GB

• Unterstützen DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200^ / 2400^ / 2667^ / 2800^ MHz (OC, 22nm CPU erforderlich) (Z77A-G41)

• Untersätzen DDR3-1066/ 1333/ 1600/ 1800/ 2000/ 2200/ 2400 MHz (OC, 22nm CPU erforderlich) (ZH77A-G41, B75A-G41)

• Unterstützung die Modus Dual-Kanal

LAN

• Unterstützung LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

Integrierer Realtek® ALC887 HD-Audiocode
8-Kanal Audio-Ausgang mit Anschlusserkennung
Erfüllt die Azalia Spezifikationen

SATA

SATA 6Gb/s

• 2x SATA 6Gb/s Anschlüsse (SATA1~2) über Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
• 1x SATA 6Gb/s Anschluss (SATA1) über Intel® B75 (B75A-G41)

SATA 3Gb/s

• 4x SATA 3Gb/s Anschlüsse (SATA3~6) über Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
• 5x SATA 3Gb/s Anschlüsse (SATA2~6) über Intel® B75 (B75A-G41)

RAID (Z77A-G41/ ZH77A-G41)

SATA1~6 Unterstützung die Intel® Rapid Storage Technologie (AHCI/ RAID 0/ 1/ 5/ 10)

USB 3.0

2x USB 3.0 rückseite über Intel® Z77/ H77/ B75
1x USB 3.0 onboard-Anschluss über Intel® Z77/ H77/ B75

Multi-GPU

• Unterstützung die AMD® CrossFire™ Technologie

Anschlüsse & Tasten

Hintere Ein-/ und Ausgänge

• PS/2 Maus-Anschluss x1

• PS/2 Tastatur-Anschluss x1

• USB 2.0 Anschlüsse x4
• USB 3.0 Anschlüsse x2
• LAN Anschluss x1
• HDMI Anschluss x1**, untersützt eine maximale Auflösung von 1920x1200 @ 60 Hz
• VGA Anschluss x1**, understands eine maximale Auflösung von 2048x1536 @ 75 Hz
• Audiobuchsen x3***

(**Dieses Mainboard Unterstützung die Doppelanzeigefunktion durch zwei Onboard-Grafikausgang).

(***Die 7. und 8. Kanäle müssen an der Frontplatte ausgegeben werden, um den 8-Kanal-Klangeffekte zu erreichen.)

On-Board

• USB 2.0 Stiftleisten x2
• USB 3.0 Stiftleiste x1
• TPM Stiftleiste x1
• Serielle Stiftleiste x1
• Parallele Stiftleiste x1
• Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge x1
• Gehäusekontaktschalter x1
• MultiConnect Panel Anschluss x1 (optinoal)
• Voice Genie Anschuss x1 (optional)

Stockplatz

• 1x PCIe 3.0 x16-Steckplatz, PCI_E2, unterstützt die Geschwindigkeit bis zu PCIe 3.0 x16
• 1x PCIe 2.0 x16-Steckplatz, PCI_E4, Unterstützung die Geschwindigkeit bis zu PCIe 2.0 x4
  2x PCIe 2.0 x1-Steckplätze
  2x PCI-Steckplatz

Form Faktor

ATX (30,5 cm X 21,6 cm)

Schaubenlocher für die Montage

• Schraubenlocher für die Montage x6

Weitere CPU Informationen finden Sie unter

Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter

http://www.msi.com/service/test-report

Wenn Sie für Bestellungen von Zubehör Teilenummern benöttigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

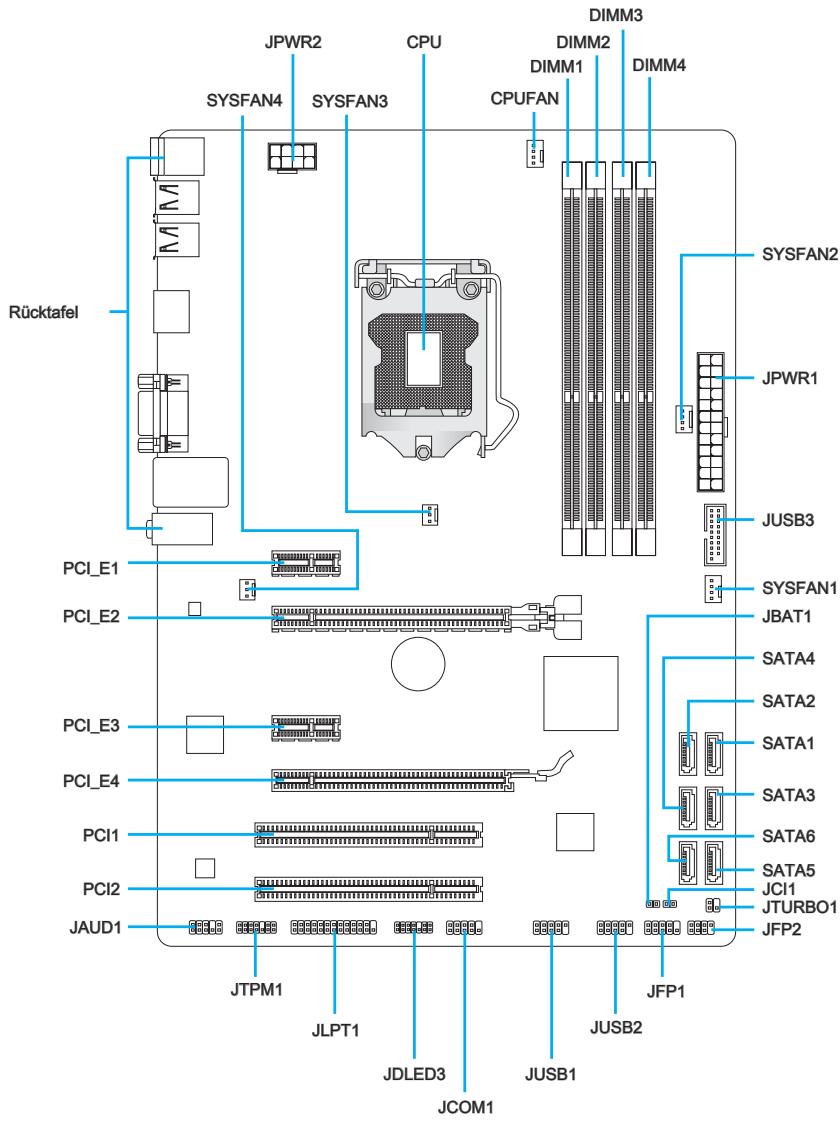

Anschlussübersicht

Übersicht der Mainboard-Anschlüsse

Port-Name	Port-Typ	Seite
Rücktafel	E/A Anschlüsse	De-6
CPU	LGA 1155 CPU Sockel	De-9
CPUFAN,SYSFAN1~4	Stromanschlüsse für Lüfter	De-19
DIMM1~4	DDR3 Speichersteckpläte	De-14
JAUD1	Audioanschluss des Frontpanels	De-23
JBAT1	Steckbrücke zur CMOS-Lösung	De-26
JCI1	Gehäusekontaktanschluss	De-22
JCOM1	Serieller An Schluss	De-24
JDLED3	Voice Genie An Schluss	De-25
JFP1, JFP2	Frontpanel An Schlüsse	De-20
JLPT1	Paralleler Schnittstelle	De-24
JPWR1	ATX 24-poliger Stromanschluss	De-13
JPWR2	ATX 8-poliger Stromanschluss	De-13
JTPM1	TPM An Schluss	De-23
JTURBO1	MultiConnect Panel An Schluss	De-25
JUSB1~2	USB 2.0 Erweiterungsanschluss	De-22
JUSB3	USB 3.0 Erweiterungsanschluss	De-21
PCI1~2	PCI Erweiterungssteckpläte	De-17
PCI_E2, PCI_E4	PCIe x16 Erweiterungssteckpläte	De-16
PCI_E1, PCI_E3	PCIe x1 Erweiterungssteckpläte	De-16
SATA1	SATA 6Gb/s An Schluss	De-18
SATA2	SATA 6Gb/s oder 3Gb/s An Schluss	De-18
SATA3~6	SATA 3Gb/s An Schlüsse	De-18

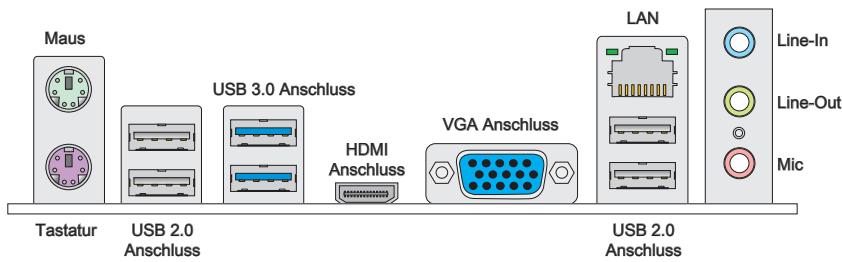

Rücktafel-Übersicht

Maus/Tastatur

Die Standard PS/2 ^® Maus/Tastatur Stecker DIN ist für eine PS/2 ^® Maus/Tastatur.

USB 2.0 Anschluss

Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.

USB 3.0 Anschluss

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er Unterstützung Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

Wichtig

Um ein USB 3.0 einzusetzen, schließen Sie esitte mit einem USB 3.0 kompatiblen Kabel an einen USB 3.0 Anschluss an.

> HDMI Anschluss

Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Diese HDMI besteht alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder HD-Video sowie das Audioformate der Unterhaltungselektronik.

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

Wichtig

Dieses Mainboard Unterstützung die Doppelanzeigefunktion durch zwei Ausgangs-Ports.

LAN

Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN).

LED	Farbe	LED Status	Zustand
Links	Gelb	Aus	Keine Verbindung mit dem LAN.
		An (ständig)	Verbindung mit dem LAN.
		An (blinkend)	Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts	Grün	Aus	Datenrate 10 MBit/s
		An	Datenrate 100 MBit/s
	Orange	An	Datenrate 1000 MBit/s

Audioanschlussse

These Audioanschlüsse dnen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die entsprechenden Funktionen der Audioanschlüsse.

Blau - Line-In : Der Anschluss "Line In" kann externe Audioausgabegerä aufnehmen.
- Grün - Line-Out : An den Anschluss "Line Out" können Sie Laufsprecher oder Kopfhörer anschließen.
Rosa - Mikrofon : Der Anschluss "Mic" nimmt ein Mikrofon auf.

Wichtig

Die 7. und 8. Kanäle müssen an der Frontplatte ausgegeben werden, um den 8-Kanal-Klangeffekte zu erreichen.

CPU (Prozessor)

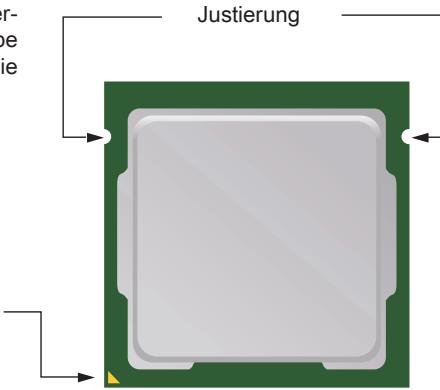

Erklärung zur LGA 1155 CPU

Die Obserseite der LGA 1155 CPU hat zwei Justierungen und ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins.

Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins

Wichtig

Überhützung

Überhütung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionseweise des CPU Kühlers sicher, um die CPU vor Überhütung zu schätzen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühblech anwenden, um Wärme-ableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Universehrheit der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützen. Stellen Sie jedoch patience; dass die betroffenen Componenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommt. Von jedem Versuch des Betriebs außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

Wenn Sie die CPU einbauen, denken sieitte daran einen CPU-Kuhler zu installieren. Ein CPU-Kuhler ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kuhler Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

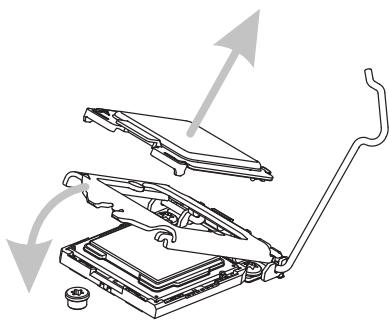

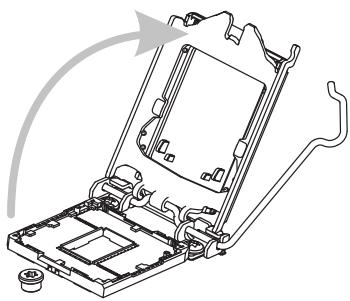

1. Hängen Sie den Verschlussshebel aus und klappen Sie in eine vollständig geöffnete Stellung.

1. Positionieren Sie die CPU so, dass sie auf den Sockel passt. Die CPU muss damit mit der Pin_seite nach unterizen. Vergewissern Sie sich anhand der Justiermarkierungen, dass die CPU in der korrekten Position ist.

1. Die Abdeckplatte sollen nach vollständigem zurückklappen des Verschlusshebels mit nach hinteren klappen. Berühren Sie keines Falls die CPU-Pins!

1. Verschlieben Sie die Abdeck- platte und entfernen Sie die Plastikabdeckung.

1. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Drücken Sie den Verschlusshebel nach unten und arretieren Sie den Hebel unter dem Lüfferanschluss.

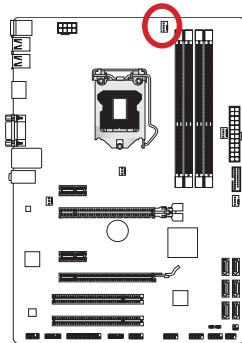

1. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfinding.

1. Verteilen Sie die dafür geeignete Wärmeleitpasta oder ein Wärmeleitklebepad auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung maßgeblich und verhindert damit die Überhitzung des Prozessors.

1. Setzen Sie den Prozessorkühler auf die CPU und beachten Sie die Übereinstimmung der Luftverankerungen mit den darauf vorgsehenen Lochern auf der Mainboard-Platine.

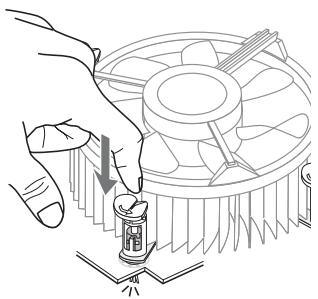

1. Drucken Sie nach der korrekten Positionierung des Lufters die Arretierungsstiffe mit leichtem Druck nach unten bis sie einrasten. Das Einrasten sollen mit einem klick hörbar sein.

1. Schließlich verbinden Sie das Stromkabel des CPU Lufters mit dem Anschluss auf dem Mainboard.

Wichtig

• Berühren Sie die Pins des CPU Sockels nicht.
• Stellen Sie sicher, dass Ihr Kühler eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
• Wenn keine CPU installiert ist, schätzen Sie immer den CPU-Sockel durch die Plastikabdeckung.

• Beziehen Sieitte sich die auf Unterlagen im CPU Kuhlerpaket fur mehr Details über die CPU Kuhlerinstallation.

• Überprüfen Sie das Mainboard um Sicherzustellen, dass das der Kühler korrekt installiert ist.

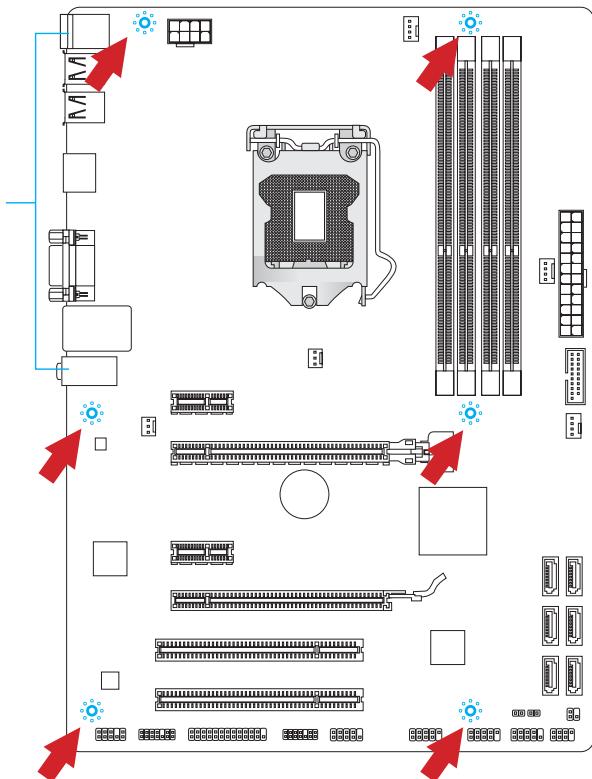

Schraubenlocher fur die Montage

Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck voninnen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihr PC-Gehäuse befestigen Sie zunachst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unter. Weitere Informationen erfolnen Sie über Ihr Gehäusehandbuch.

uEs uHbBnZ

e H-0/1 eepnunne

-6

Peees

Wichtig

Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
- Um Schäden am Mainboard zu verhinden, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchern.
- Stellen Sie sich, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

Stromversorgung

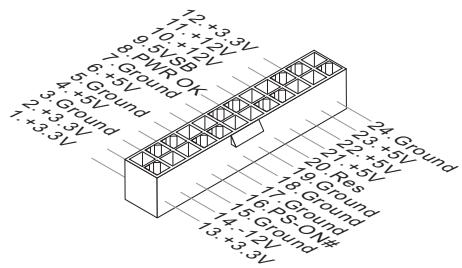

JPWR1:ATX24-poligerStromanschluss

Mit diesen Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

JPWR2:ATX 8-poliger Stromanschluss

These12V Stromanschlüsse werden verwendet, um die CPU mit Strom zu versorgen.

Wichtig

Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

Speicher

These DIMM-Steckplätze nehemen Arbeitssspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter

http://www.msi.com/service/test-report

DDR3

240-polig, 1,5V

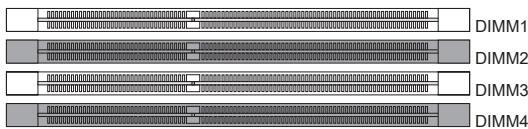

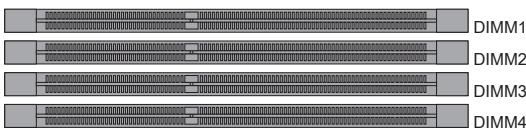

Populationsregeln fur Dual-Kanal-Speicher

Im Dual-Kanal-Modus konnen Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihr's Systems verbessert.itte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Installationsvorgaben im Dual-Kanal-Modus.

①

②

Wichtig

• DDR3 und DDR2 können nicht unterinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Sie verwenden die Speichermodule des gleichen Typs und identischer Speicherdichte im Zweikanalbetrieb, um die Systemstabilität zu gewährleisten.
• Aufgrund der Chipszusatzcensatzung wird nur eine Systemdichte bis 31+GB (nicht volle 32GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul besetzt wird.

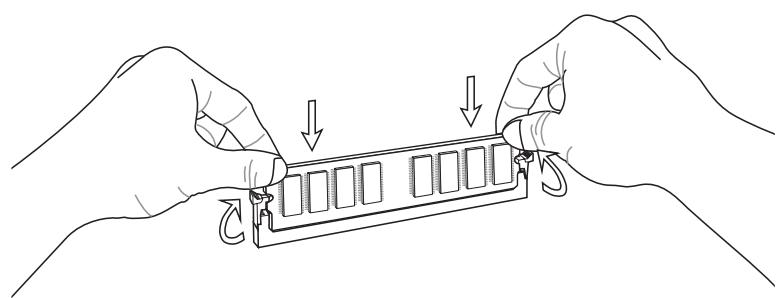

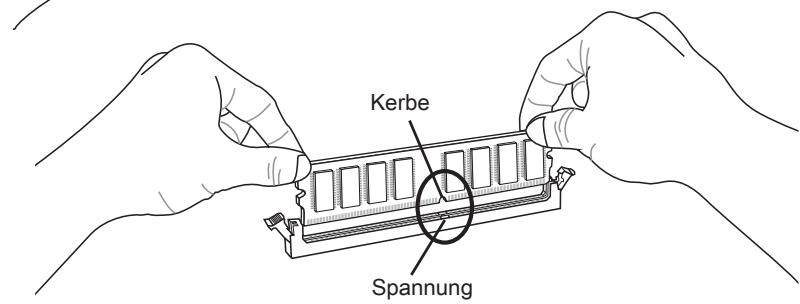

Vorgehensweise beim Einbau von Speicher Modulen

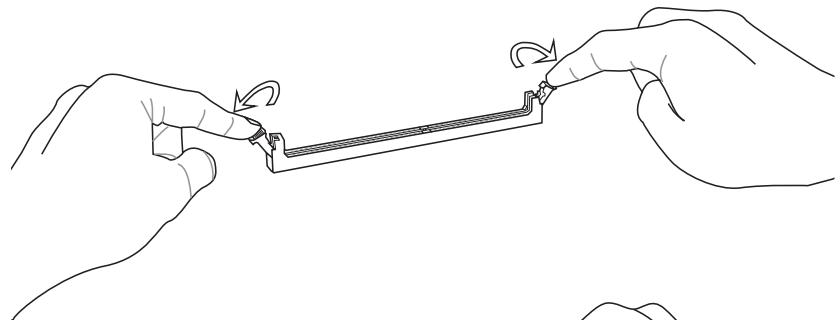

1. Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungsc slips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann.
2. Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbürger an jedem Ende des DIMM-Steckplatzes Schnappt automatisch ein wobei ein deutliches Klicken, die korrekte Arretierung bestätigt..
3. Prufen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Erweiterungssteckplätze

Dieses Motherboard enthalt zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik-oder Soundkarten.

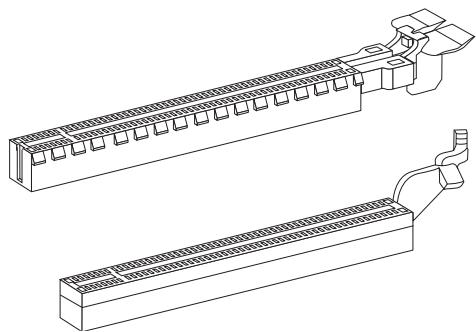

PCIe (Peripheral Component Interconnect Express) Steckplatz

Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten.

PCIe 3.0 x16-Steckplatz

PCIe 2.0 x16-Steckplatz

PCIe 2.0 x1-Stockplatz

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI-Steckplatz

Wichtg

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sieitte auch die Dokumentation der Erweiterungskarte, umnotwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

	Folge1	Folge2	Folge3	Folge4
PCI Steckplatz1	INT A#	INT B#	INT C#	INT D#
PCI Steckplatz2	INT B#	INT C#	INT D#	INT A#

Interne Anschlüsse

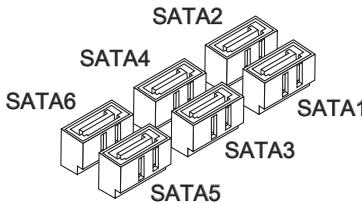

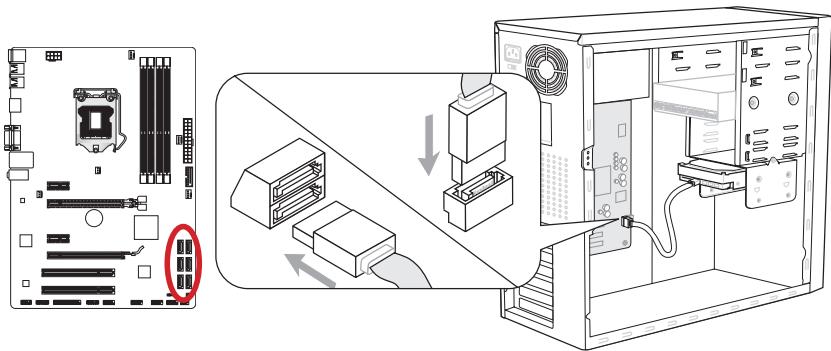

SATA1~6: SATA Anschluss

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

* Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken.

SATA1 (6Gb/s, über Intel® Z77/ H77/ B75)

SATA2 (6Gb/s, über Intel® Z77/H77)

(3Gb/s, über Intel® B75)

SATA3~6 (3Gb/s, über Intel® Z77/ H77/B75)

Wichtig

• Viele Serial ATA Geräte benötigen eine zusätzliche Stromversorgung über das PC-Netzteil. Dazu gehören Festplatten (SSD und HDD), und optische Laufwerke (CD/DVD-/ Blu-Ray). Weitere Informationen bietet das entsprechende Handbuch des Laufwerks.
• Meist,müssen Serial-ATA Geräte im Gehäuseverschraubt werden.Informationen\ dazu finden Sie im Gehäuse- oder Gerätehandbuch.
• Knicken Sie das Serial ATA Kabel nicht in einem 90^ Winkel. Datenverlust konnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Mainboard einstecken.

CPUFAN,SYSFAN1~4:Stromanschlüsse für Lüfter

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V . Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüften zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschreiben. Einige Systemlüftern können nicht an dem Mainboard verbinden und wirdstattdessen mit die Stromversorgung direkt verbinden. Ein Systemlüfter kann an jeder verfügbarbaren Steckdose des Systemlüften's angegeschlossen werden.

SYSFAN3/ SYSFAN4

Wichtig

• Informieren Sie sich vor dem Kühlerkauf über die empfohlenen CPU-Kühler des Prozessorherstellers auf dessen website.
• Der CPUFAN Anschluss unterstützen die Smart Fan Lüftersteuerung im Linear-Modus. Das Utility Control Center II kann installiert werden, um die Lüftergeschwindigkeit in Abhängigkeit von der der Prozessor- und System-Temperatur zu steuern.

• Für den Fall, dass nicht genugend Lüfteranschlüsse auf dem Mainboard zur Verfügung stehen, können weitere Lüfter mittels Adapter direkt am Netzteil angeschlossen werden.

• Stellen Sie vor dem ersten Systemstart sicher, dass sich keine Kabel in den Lüftern verfangen können.

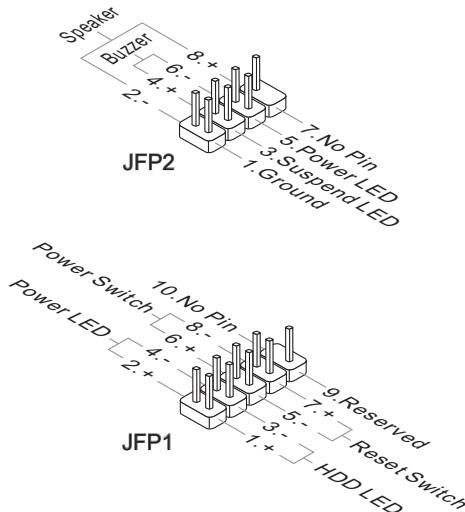

These Anschlüsse sind für das Frontpanel. Sie dieren zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide". Bei der Installation des Frontpanel-Anschlüsse, nutzen Sieitte das beiliegende mConnectors um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse in die mConnectors und stecken Sie das mConnector in dem Mainboard.

Wichtig

• An den Anschlüssen aus dem Gehäuse sind die positiven Kabel an den Pins, die mit keininen Dreiecken markiert sind erkennbar.itte verwenden Sie das Diagramm oben und die Bezeichnungen auf den mConnectors um die korrekte Positionierung und Platzierung festzustellen.
  Die meisten Anschlüsse in der Frontplatte des PC-Gehäuse soll vor allem in JFP1 gesteckt werden.

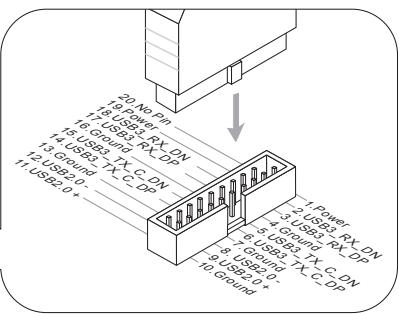

JUSB3: USB 3.0 Erweiterungsanschluss

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützung Datentransferraten bis zu 5 Gbit/s (SuperSpeed).

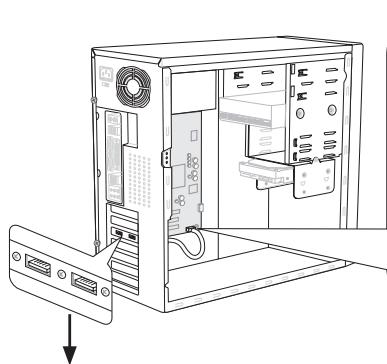

USB 3.0 Slotblech (optional)

* Das MB-Layout deser Abbildung dient lediglich Illustrationszwecken.

Wichtg

-itte beachten Sie,dass Sie die mit VCC (Stromfuhrende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden,müssen, ansonsten kann es zu Schadenkommen.
- Zur Verwendung eines USB 3.0-Gerät, müssen Sie das Gerät an einen USB 3.0 Port über ein optionales USB 3.0-kompatibles Kabel anschließen.

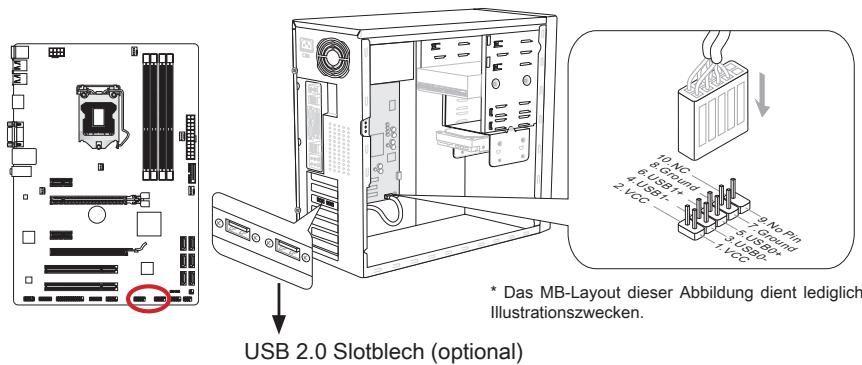

JUSB1~2: USB 2.0 Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USB- Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnlich.

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführung Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommt.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wenn das PC-Gehäuse geöffnet wird, aktiviert dies den Gehäuse-Kontaktschalter und eine Warnmeldung wird auf dem Bildschirm angezeigt. Um die Warnmeldung zu Löschen, muss das BIOS aufgerufen und die Aufzeinigung gelöscht werden.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss erhögt den Anschluss von Audio Ein- und Ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

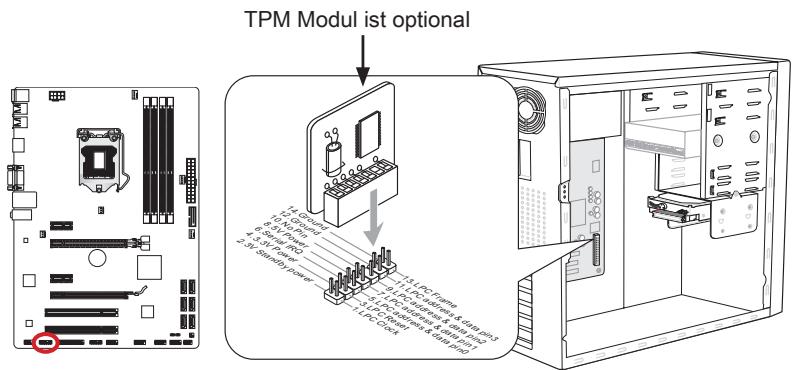

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) ver-wendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sieitte dem TPM Plattform Handbuch.

* Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken.

JCOM1: Serieller Anschluss

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier{lsst sich eine serielle Geräte direkt anschließen.

JLPT1: Parallele Schnittstelle

Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

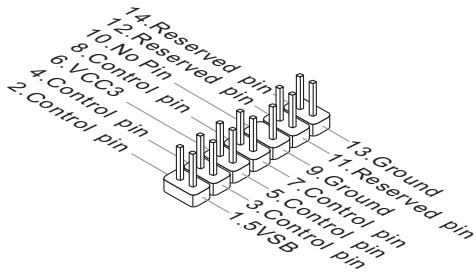

JDLED3: Voice Genie Anschluss (optional)

Dieser Anschluss wird ausgenutzt, um die Sprachsteuerung (optional) anzuschlieben. Weitere Informationen über den Einsatz des Anschlusses finden Sieitte im Benutzerhandbuch.

JTURBO1: MultiConnect Panel Anschluss (optional)

Dieser Anschluss wird für das optionale Frontpanel zur Steuerung des OC Genie und einige zusätzliche Funktionen verwendet. Weitere Informationen über den Einsatz des Anschlusses finden Sieitte im Benutzerhandbuch.

Stockbrücken

JBAT1: Steckbrücke zur CMOS-Lösung

Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsvorsorgung durch eine Batterie auf dem Mainboard versorgt, um die Daten der Systemkconfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkconfigurationlöschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die Anweisungen in der Grafik, um die Daten zulöschen.

Datum beibehalten CMOS-Daten loschen

Wichtig

Wenn das System ausgeschelt ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zulöschen. Danach entfern den Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zulöschen, wenn das System eingeschelt ist. Die Hauptplatine kann dadurch beschädigt werden.

BIOS Setup

CLICK BIOS II wird von MSI entwickelt, die eine grafische Benutzeroberfläche der BIOS-Einstellparameter mit Maus und Tastatur bietet.

Mit CLICK BIOS II konnen Benutzer die BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM Kapazität, OS-Version und BIOS-Version. Benutzer konnen die Parameter-Daten exportieren und importieren, um sie zu sichern oder mit Freunden zu teilen. Bei bestehender Internetverbindung konnen die Benutzer im Internet surfen, E-Mail abrufen und Ihr System mit Live-Update aktualisieren.

Aufruf des BIOS Settings

Nach dem Einsatz beginnt der Computer den POST (Power On Self Test - Selfüberprüfung nach Anschalten). Sobald die Meldung unter entscheidt drücken Sie die Taste ((), um das Setup aufzurufen.

Press DEL key to enter Setup Menu, F11 to enter Boot Menu (ENTF drücken, um das Einstellungenprogramm zu öffnen; F11 drücken um das Bootmenü zu erreichen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigten. Sie können das System außer dem neu starten, indem Sie gleichzeitig die Tasten <Strg> , <Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl> , <Alt> und <Del> ).

Wichtig

Die Menüpunkte jeder in thisem Kapitel beschriebenen BIOS Kategorie befinden sich in permanenter Weiterentwicklung um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen den demnach nur als Anhaltspunkte dieren.

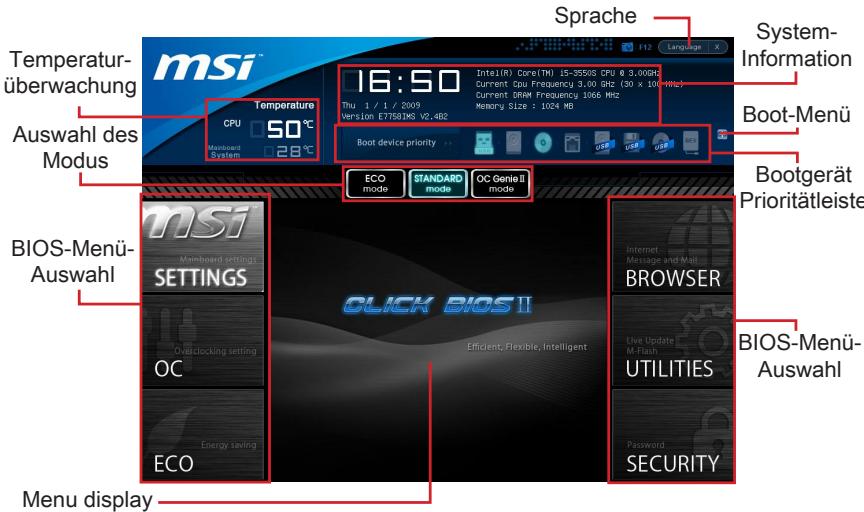

Uberilck

Nach dem Aufrufen der CLICK BIOS II, ist das eine der folgenden Anzeigen.

Wichtig

Die Bilder in thisem Handbuch sind nur zur Bezugnahme und konnen von Ihnem gekauften Produkt abweichen. Für weitere Informationen,itte beachten Sie die tatsächlichen Anzeigen Ihres Systems.

Temperatur-überwachung

Es zeigt die Temperatur des Prozessors und des Mainboards.

System-Information

Es zeigt die Zeit, Datum, CPU-Name, CPU-Frequency, DRAM-Frequency, DRAM-Kapazität und die BIOS-Version.

BIOS-Menu-Ausbahl

These Menüpunkte können die Menü des BIOS auswahlen. Die folgenden Optionen stehen zur Verfügung:

• SETTINGS - Mit diesen Menu können Sie ihre Einstellungen für Chipsatz, Boot-Gerät angegeben.
• OC - Dieses Menu enthalt Optionen zu Freqenz- und Spannungsanpassungen. Die Erhöhung der Freqenz kann eine bessere Leistung erreichen. Andererseits kann hohe Freqenz und Wärmeentwicklung Instabilität verursache. Daher empfehlen wir unerfahrenen Benützern nicht zu übertakten.
  ECO - Dieses Menu ermöglich Energiespar-Einstellungen.
  BROWSER - Mit dieser Funktion kommt starten Sie den MSI-Winki-Webbrowser.
• UTILITIES - Dieses Menu enthalt Utilities für die Sicherung und Aktualisierungen.

SECURITY - Mit Hilfe theseus Menüs verhindern Sie Eingriffe nicht autorisierter Personen. Verwenden Sie diese Sicherheitsfunktionen, um Ihr System zu schätzen.

Bootgerät-Prioritätleiste
Sie können die Symbole verschieben, um die Boot-Priorität ändern.

Boot-Menu

Mit dieser Taste können Sie das Boot-MENU aufrufen. Klichen Sie auf den Eintrag, um das System von dem Gerät sofort zu starten.
AuswahldesModus

Mit dieser Funktion konnen Sie Voreinstellungen des Energiesparens oder Übertaktung laden.

Menüanzeige

Dieser Bereich ermöglicht die Konfiguration von BIOS Einstellungen.
Sprache

Hier konnen Sie die Sprache der BIOS-Einstellungen auswahlen.

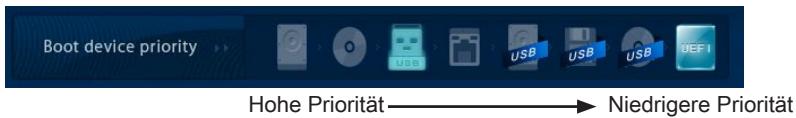

Boot-Geräte Prioritätsleiste

Die Leiste zeigt die Reihenfolge der Boot-Geräte. Die Symbole zeigen die verfügbaren Geräte.

Klichen Sie undziehen Sie das Symbol nach links oder rechts,um die Boot-Prioritat festzulegen.

Untermenü

Wenn Sie an der linken Seite bestimmter Felder ein Dreiackssymbol finden, bedeuted dies, dass Sie über das entsprachende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten (↑↓) oder Maus können Sie ein Feld hervorheiten und drücken der Eingabetaste oder doppelklicken mit der linken Maustaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Um in das vorherige Menu zu gelangen, drücken Sie oder klichen Sie die rechte Maustaste.

Allgemeine Hilfe

Die allgemeine Hilfe listet die entsprechenden Tasten für die Navigation. Sie können diese aus jedem BIOS-Menu einzach durch Drücken der Taste <F1> . Die allgemeine Hilfe listet die entsprechenden Tasten und die Auswahlmöglichkeiten für den markierten Punkt.

Betrieb

CLICK BIOS II erhöglichlichen, die BIOS-Einstellungen mit der Maus Tastatur zu steuern. Die folgende Tabelle listet und beschreiben die Hotkeys und Mausaktionen.

Hotkey	Maus	Beschreibung
<↑↓→←>	Bewegen Sie den Cursor	Auswahl eines Eintrages
<Enter>	Klicken/ doppelts-klicken Sie mit der linken Maustaste	Auswahl eines Symbols/ Feldes
<Esc>	Klicken Sie mit der rechten Maustaste	Aufruf Exit Menu oder zurück zum Hauptmenü von Untermenü
<++>		Hochzahlen oder ändern eines Wertes
<->		Herunterzahlen oder ändern eines Wertes
<F1>		Allgemeine Hilfe
<F4>		CPU-Spezifikationen
<F5>		Aufruf des Memory-Z Fensters mit Details zum Speicher
<F6>		Laden der ursprünglichen Setup-Standardwerte
<F8>		OC-Profil wird vom USB-Stick geladen
<F9>		OC-Profil wird auf einem USB-Stick gespeichert
<F10>		Speichern oder Zurücksetzen der Änderungen
<F12>		Speichern des Bildschirmfotos auf einen FAT/FAT32 USB-Laufwerk

OC-Menu

In diesen Menu können Benutzer das BIOS anpassen und übertakten.itte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss sicher sind. Sie sollenn Erfahrung beim Übertakten haben, da Sie sonst das Mainboard oder Komponenten des Systems beschädigen konnen.

Wichtig

• Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen.
• Die Übertaktung ist nicht gewährleistet. Anwendung kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen.
• Falls Sie sich mit der Übertaktung nicht auskenne, empfehlen wir für einfaches Übertakten die OC-genie Funktion.

Current CPU/ DRAM Frequency

Zeigt den derzeitigen Takt der CPU und die Geschwindigkeit des Speichers an. Nur Anzeige - keine Änderung möglich.

Hier können Sie den CPU Grundtakt (in 10KHz Inkrementen) anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern.itte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet ist.

Adjust CPU Ratio

Die Funktion steuert den Multiplikator der internen Taktfrequenz des Prozessors.
Dieser Eintrag ist nur verfügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator).

Es zeigt die eingestellen Frequenz der CPU. Nur Anzeige - keine Änderung möglich.

Aktivieren Sie diesen Element, können Sie die CPU Taktrate im Betriebssystem ändern, indem Sie MSI Control Center ii verwenden.

Internal PLL Overvoltage

These Option bietet Ihnen an, die PLL-Spannung anzupassen.

EIST

Die weiterentwickelte Intel SpeedStep Technologie erlaubtlichen, die Prozessorleistung in Abhängigkeit von der Stromquelle einzustellen. Dieses Feld entscheidt nur, wenn die Funktion zur Verfügung besteht.

Intel Turbo Boost

Aktiviert oder deaktiviert Turbo Boost um die CPU-Leistung automatisch oberhalb der Standardtaktung zu erhöhen, wenn Applikationen zusätzliche Leistung benötigen.

Enhanced Turbo

These Funktion wurden massgeblich von der CPU erhöht, indem es die Geschwindigkeit bis auf eine maximale Frequenz von Intel Turbo Boost für alle CPU-Kerne erhöht werden.

OC Genie Function Control

Hier können Sie die OC-Genie-Tasten aktivieren/deaktivieren.

My OC Genie

Hier können Sie auswahlen, ob OC Genie-Parameter durch den Benutzer angepasst wird. Die Einstellung [MSI] ermöglicht OC Genie vorgegebene OC Parameter zu verwenden, um das System zu übertakten. Wenn Sie die Einstellung [Customize] wahren, können Sie die folgenden verwandten "Customize OC Genie Option"-Untermenü für OC Genie manuell konfigurieren.

My OC Genie option

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

My OC Genie GT Overclocking

Hier können Sie die Übertaktung von integrierter Grafik für OC Genie Funktion aktivieren/ deaktivieren.

My OC Genie GT Ratio

Hier können Sie die GT Ratio für OC Genie Funktion angegeben.

Zeigt die iGPU Freqenz, wenn OC Genie gestartet wird. Nur Anzeige.

DRAM Reference Clock

Geben Sie den DRAM-Bezugstakt für CPU an.itte beachten Sie, dass die Übertaktung Verhalten wird garantiert nicht.

DRAM Frequency

Hier können Sie die Speicherfrequenz einstellen.itte beachten Sie, dass die Umbertaktung Verhalten wird garantiert nicht.

Zeigt die Speicherfrequenz an. Nur Anzeige - keine Änderung möglich.

DRAM Timing Mode

Wahlen Sie aus, wie das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM des DRAM-Moduls gesteuet wird. Die Einstellung [Auto] ermitteligt die automatische Erkennung der DRAM-Timings anhand der SPD Daten. Im Untermenü Advanced DRAM Configuration konnen die Einstellungen für die Module einzeln [Unlink] oder für alle Module gemeinsam [Link] manuell vorgenommen werden.

Advanced DRAM Configuration

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Command Rate

Legt die DRAM Kommandorate fest.

tCL

Hier wird die Verzögerung (CAS-Timing) in Taktzyklen eingestellt, bevor das SDRAM einen Lesebefehl nach dessen Erhalt ausfuhrt.

tRCD

Dies gestattet es, die Anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschreiben, ausgelesen oder aufgefrischt wird. Eine hohe Geschwindigkeit führt zu higherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten.

tRP

Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row Address Strobe - RAS) für eine Vorbereitung besteht. Wir dem RAS bis zur Aufzufrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Diese Menüpunkt ist nur relevant, wenn synchroner DRAM verwendet wird.

tRAS

These Einstellung definiert die Zeit (RAS) zum Lesen und Schreiben einer Speicherzelle.

tRFC

These Einstellung definiert die Zeit (RFC) zum Lesen und Schreiben einer Speicherzelle.

tWR

Definiert minimum Intervall zwischen dem Datenflussende und dem Beginn eines vorgeladenen Befehls. Erlaubt die Wiederherstellung der Daten in die Zellen.

tWTR

Definiert minimum Intervall zwischen dem Datenflussende und dem Beginn eines Spaltenlesebefehls. Es gestattet den I/O Ansteuerungssignalen die Datenwiederherstellung der Zelle vor dem Lesebefohl zu überschreiben.

tRRD

Legt die Aktiv-zu-Aktiv Verzögerung für entsprechliche Bänke fest.

tRTP

Legt das Zeitinterval zwischen dem Lesebefohl und dem vorgeladenen Befehl fest.

tFAW
Einstellen des tFAW-Zeitintervals (four activate window delay).
tWCL
Einstellen des tWCL- Zeitintervals (Write CAS Latency).
Advanced Channel 1/2 Timing Configuration

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Hier können für jeder Kanal erweiterte Speichereinstellungen vorgenommen werden.

GT OverClocking

Hier können Sie die Übertaktung der integrierten Grafik aktivieren/ deaktivieren.

GT Ratio

These Einstellung steuert das Verhältnis der integrierten Grafikfrequency, um die integrierten Grafik mit eine anderen Frequenzkombinationen zu arbeiten.

Zeigt die angepasste Frequenz integrierter Grafik. Nur Anzeige - keine Änderung möglich.

Spread Spectrum

Die Spread Spectrum Funktion reduziert die erzeugte electromagnetischen Strahlung, mittels Modulation eines Taktgeneratorimpulses.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wahren Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größter Spread Spectrum Wert ist,esto größer nimmt der EMI ab,und das System wird weniger stabil.itte befragen Sie ihren lokalen EMI Regelung zum mois passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da)sogaereleichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, diegerade ausreichen mag, um ihren übertakteten Prozessor zum einfrierten zu bringen.
  CPU Core Voltage/ DRAM Voltage.

Hier konnen Sie die Spannung anzupassen.
Current CPU Core Voltage/ Current DRAM Voltage

Zeigt die die aktuelle Spannung der CPU/ DRAM. Nur Anzeige.

Overclocking Profiles

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Overclocking Profile 1/2/3/4/5/6

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Geben Sie einen Name, indem Sie in thisem Artikel eintippen.

Save Overclocking Profile 1/2/3/4/5/6
Speichern Sie die aktuelle Überaktungs-Einstellungen auf ROM für ausgewählten Profil.

Load/ Clear Overclocking Profile 1/2/3/4/5/6

Laden / Löschen der gespeicherten Profileinstellungen von ROM.

OC Profile Save to USB
Speichern Sie die aktuelle Übertaktungs-Einstellungen auf USB-Flashspeicher.
OC Profile Load from USB

Laden Sie die gespeicherten Einstellungen von USB-Flashspeicher.

CPU Specifications

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü markiert alle Einstellungen und Timings von ihren DIMMs. Diese Informationen kann je nach Modell und ist schreibgeschützt. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des verwendeten Prozessors an. Nur Anzeige.

>MEMORY-Z

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü markiert alle Einstellungen und Timings von ihren DIMMs. Diese Informationen kann je nach Modell und ist schreibgeschützt. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F5] drücken. Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

DIMM1~4 Memory SPD

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten Speichers an.

CPU Features

Drucken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

Active Processor Cores
Hier konnen Sie die Zahl der aktiven Prozessorkerne ausgehalten.
Limit CPUID Maximum

Max CPUID Value Limit kann die aufgeführte Geschwindigkeit des Prozessors für ältere Betriebssysteme begrenzen.

Execute Disable Bit

Es kann an den Rechner gerichtete "Buffer Overflow" Angriffe verhindern, bei denen Würmer, um Ihr System mit Codeausführung zu beschädigen. Es wird empfohlen, halten Sie diese stets aktiviert.
Intel Virtualization Tech

Verbessert Virtualisierung und erhögt dem System, wie mehrere virtuelle Systeme handeln. Für weitere Informationen besuchen Sie die offizielle Intel-Website.

Intel VT-D Tech

Hier können Sie die Intel Intel VT-D-Technologie aktivieren/ deaktivieren. Für weitere Informationen besuchen Sie die offizielle Intel-Website.

Power Technology

Hier können Sie den Modus der Intel Dynamic Power Technologie auswahlen.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

Die Funktion kann den aktuellen CPU Status sowie seine Leistungsaufnahme überwachen. Wenn es ein bestimmtes Niveau übersteigt, verringgert der Prozessor automatisch seine Taktrate. Wollen Sie ihre CPU Übertakten, wird es empfohlen, diese Funktion deaktiviert ist.

Intel C-State

C-Zustand ist ein Power-Management-Zustand, das erkennt, wenn das System im Leerlauf ist und den Stromverbrauch entsprechend senkt.

Package C State limit

Hier konnen Sie einen C-State-Modus auswahlen.

Hier konnen Sie die TDP Leistungsgrenze für einen langen Zeitraum einstellen.

Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) für einen bestimmten Zeitraum ein.

Hier konnen Sie die TDP Leistungsgrenze für einen kurzen Zeitraum einstehen.

Hier können Sie die aktuelle Wert des CPU (die primären Ebene)/ iGPU (die sekundären Ebene) für Turbo Ratio einstellen.

Hier können Sie die Turbo Leistungsgrenze des CPU (die primären Ebene)/ iGPU (die sekundären Ebene) für Turbo Boost einstellen.

1/2/3/4-Core Ratio Limit

Anzeigen der maximalen Kerne der CPU 1/2/3/4.

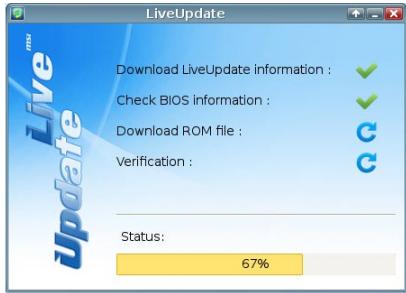

Aktualisierung BIOS mit dem Live-Update

Dieser Abschnitt erklärt, wie Sie das BIOS mit Hilfe des Live-Update-Programmsactualisieren können, noch das Betriebssystem gestartet wurde. Bei einer bestehenden Internetverbindung kann Live-Update das BIOS selbstständigactualisieren. Um das BIOS mit dem Live-Update-Programm zuactualisieren, führen Sieitte folgende Schritte aus:

1. Klichen Sie auf die Taste Live-Update im Menu für BIOS-Dienstprogramme. (Die Winki muss installiert sein).

1. Wenn nötig, bauen Sie die Verbindung auf durch einen Klick auf die Einstellung-Taste
2. Klichen Sie auf die Taste "Weiter
3. Live Update erkennt automatisch die BIOS-Version und laden Sie die entsprechende Datei.

1. Klichen den Bestätigen Button um das BIOS zuactualisieren.

Nicht aktualisieren Sie das the BIOS, wenn Ihr System gut lauft.

Software-Information

Die im Mainboard-Paket enthaltene Disc enthalt alle notwendigen Treiber. Um die Installation automatisch laufen zu halten, klichen Sie einfach den Treiber oder Utility und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-Disc enthalt:

• Treibermenü : Es gibt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber.
• Gebrauchsmenu : Sie erlaubt Ihnen verfügbare Software-Anwendungen zu installieren.
• Service-BasismENU : Mit diesen Menu können Sie offizielle Websites des MSI linken.
• Produktinformation-MENU : Es zeigt die neu Informationen von MSI Produkt.
• Sicherheits-Menu : Es bietet die nützliche Antivirenprogramm.

Wichtig

Besuchen Sieitte die officielle Website des MSl,um die neusten Treiber und BIOS fur bessere System Leistung zu erhalten.

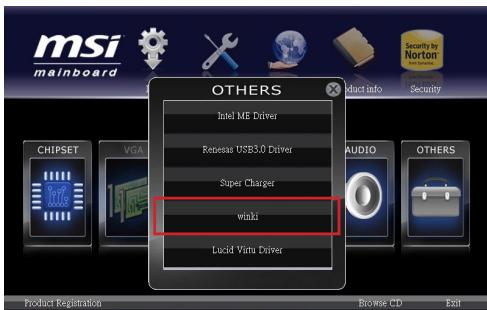

Installation von MSI Winki

Der BIOS Browser und weitere Utilities setzen eine vorherige Installation der Winki-Software voraus.itte installmenten Sie dazu zunachst die Winki-Software von der MSl Teriber-CD unter Windows.

Befolgen Sie die nachstehenden Schritte, um Winki zu installmenten:

1. Schalten Sie den Computer ein und starten Sie das Windows Betriebssystem.
2. Lengen Sie die MSI-Treiber-Disk in das optische Laufwerk ein. Der Setup-Bildschirm entscheidt automatisch.
3. Klichen Sie auf den Treiber-Tab.
4. Klichen Sie auf die Taste "OTHERS (ANDERE)".
5. Wahlen Sie Winki, um den Vorgang zu starten.
6. Wenn das Programm beendet wurde, starten Sie den Computer neu.

François

Z77A-G41/

ZH77A-G41/

B75A-G41 Séries

Spécifications

Proceseurs Supportés

240 KOHTAKTOB / 1,5 B
