B75MA-P45 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère
Chipset	Intel B75
Format	Micro ATX
Socket	LGA 1155
Processeurs compatibles	Processeurs Intel Core de 2ème et 3ème génération
RAM maximale	32 Go
Type de RAM	DDR3
Slots RAM	4 x DIMM
Connecteurs SATA	6 x SATA III
Ports USB	USB 3.0 et USB 2.0
Sorties vidéo	HDMI, DVI, VGA
Audio intégré	Realtek ALC892
Alimentation électrique	ATX 24 broches
Dimensions approximatives	24.4 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Boîtiers ATX et Micro ATX
Fonctions principales	Support des technologies Intel, gestion de l'énergie, connectivité avancée
Entretien et nettoyage	Nettoyer régulièrement la poussière, vérifier les connexions
Pièces détachées et réparabilité	Composants standardisés, possibilité de remplacement des pièces
Sécurité	Protection contre les surcharges électriques, mise à jour du BIOS recommandée
Informations générales	Idéale pour les configurations bureautiques et multimédia

FOIRE AUX QUESTIONS - B75MA-P45 MSI

Comment installer le MSI B75MA-P45 dans mon boîtier ?

Assurez-vous que le boîtier est compatible avec la taille de la carte mère. Placez la carte mère sur les entretoises et vissez-la fermement. Connectez les câbles d'alimentation et les câbles des composants.

Quel type de mémoire RAM est compatible avec la MSI B75MA-P45 ?

La MSI B75MA-P45 est compatible avec la mémoire RAM DDR3. Assurez-vous d'utiliser des modules de RAM qui respectent les spécifications de la carte mère.

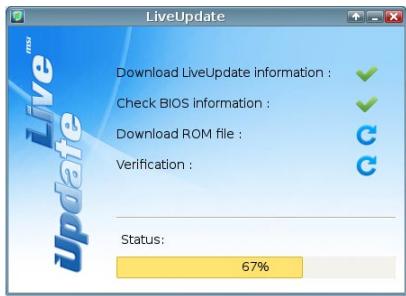

Comment mettre à jour le BIOS de la MSI B75MA-P45 ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI. Créez une clé USB bootable, copiez le fichier BIOS dessus, puis redémarrez l'ordinateur en accédant au menu de démarrage pour flasher le BIOS.

Quels ports USB sont disponibles sur la MSI B75MA-P45 ?

La MSI B75MA-P45 dispose de ports USB 2.0 et USB 3.0. Vérifiez le manuel de la carte mère pour les emplacements spécifiques.

Que faire si l'ordinateur ne démarre pas avec la MSI B75MA-P45 ?

Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée et que le processeur est correctement monté. Si le problème persiste, essayez de retirer les composants non essentiels.

Comment configurer l'overclocking sur la MSI B75MA-P45 ?

Accédez au BIOS en redémarrant l'ordinateur et en appuyant sur la touche DEL. Recherchez les options d'overclocking et ajustez les paramètres du processeur et de la mémoire selon vos besoins, tout en surveillant les températures.

La MSI B75MA-P45 prend-elle en charge les disques durs SSD ?

Oui, la MSI B75MA-P45 prend en charge les disques durs SSD connectés via les ports SATA. Assurez-vous de connecter le SSD à un port SATA compatible.

Quel est le maximum de capacité de RAM supporté par la MSI B75MA-P45 ?

La MSI B75MA-P45 peut supporter jusqu'à 16 Go de RAM DDR3, répartis sur 2 emplacements DIMM.

Comment résoudre des problèmes de son sur la MSI B75MA-P45 ?

Vérifiez que les pilotes audio sont à jour et que le périphérique de sortie audio est correctement configuré dans les paramètres de son de votre système d'exploitation.

La MSI B75MA-P45 supporte-t-elle les cartes graphiques dédiées ?

Oui, la MSI B75MA-P45 dispose de slots PCIe pour installer des cartes graphiques dédiées. Assurez-vous d'avoir une alimentation adéquate pour la carte graphique.

MODE D'EMPLOI B75MA-P45 MSI

En tant qu'ecologiste et afin de protégger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européen (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapucérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retard des produits en fin de vie au sein de la communauté européen. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKN

KomnaHnM SIm npednpnHMaet akTbHbIe deiCTBnI NO 3aunTe OkpykaUoIe cpebl, nO3ToMnHaONmHaem Bam, YTO....

B cootbetcbnn C napeKtBuO EBponeckoro Co03a (EC) no npedeTbpaueHn0 3arpa3neHnO OKpykaUoee cpeIb IcnoIb3ObaHHbIM 3JeKtpuyeCKM IN 3JeKTPoHHbIM o6opydoBaHnEM (DpeKtBa WEEE 2002/96/EC), BCTyaIooe B cnly 13 aBycta 2005 rda, n3dEJN, OTHOscAunce K 3JeKtpuyeCKOMY n 3JeKTPoHHOMy o6opydoBaHnIO, He moryt paccmatpmbacra KaK 6bITOBMy MUCP, PO3Tomy npOn3BOiTeJI BblwepeucnceneHHORO 3JeKtpoHHORO o6opydoBaHnIA o6ra3aHbI npINMaTb erO dI py nepeapobTKn IO OKOHauHN Cpoka cnjxkbI. MSI o6a3yETc8 co6NoaTb Tpe6oBaHnI NO pnpemy npOdykUn, npOdaHHoI NO mapKO MSI na TeppntOpNI EC, B nepeapabokTy IO OKOHauHN Cpoka cnjxkbI. Bbl moKeTe BePhytB 3TN n3dEJI N CpeZmaIIn3IpOBaHHBe NyHKtBI pnpema.

ESPANOL

• Supporte 3ème Gén Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Proesseurs pour LGA 1155 socket

Jeux de puces

Puces Intel® Z77 (Z77A-G41)
Puces Intel® H77 (ZH77A-G41)
Puces Intel® B75 (B75A-G41)

• Supporte Intel® SBA par Intel® B75

Mémoire supportée

4x DDR3 DIMMs supportent jusqu'à 32GB

• Supporte pour DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200^ / 2400^ / 2667^ / 2800^ MHz (OC, 22nm CPU exigé) (Z77A-G41)
• Supporte pour DDR3-1066/ 1333/ 1600/ 1800/ 2000/ 2200/ 2400 MHz (OC, 22nm CPU exigé) (ZH77A-G41, B75A-G41)

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

• HD audio codec intégré par Realtek® ALC887
  8-canal audio avec détction de prise
  Conforme aux specifications Azalia 1.0

SATA

SATA 6Gb/s

• 2x ports SATA 6Gb/s (SATA1~2) par Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
• 1x port SATA 6Gb/s (SATA1) par Intel® B75 (B75A-G41)

SATA 3Gb/s

• 4x ports SATA 3Gb/s (SATA3~6) par Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
• 5x ports SATA 3Gb/s (SATA2~6) par Intel® B75 (B75A-G41)

RAID (Z77A-G41/ ZH77A-G41)

SATA1~6 supportent la technologie Intel® Rapid Storage Technology (AHCI/ RAID 0/1/5/10)

USB 3.0

• 2x ports USB 3.0 IO arrêté par Intel® Z77/ H77/ B75
  1x connecteur USB 3.0 intégré Intel® Z77/ H77/ B75

Multi-GPU

Supporte la technologie AMD® CrossFire™ Technology

Connecteurs

Panneau arrête

• 1x port souris PS/2

• 1x port clavier PS/2

• 4x ports USB 2.0

• 2x ports USB 3.0
• 1x port LAN
• 1x port HDMI**, supportant une résolution maximum de 1920x1200 @ 60 Hz
• 1x port VGA**, supportant une résolution maximum de 2048x1536 @ 75 Hz
• 3x ports audio***

(**Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés).

(***Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.)

Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0
• 1x connecteur de Module TPM
• 1x connecteur de port Serial
• 1x connecteur de port Parallele
• 1x connecteur audio avant
• 1x connecteur Chassin Intrusion
• 1x connecteur de panneau MultiConnect (en option)
• 1x connecteur Voice Genie (en option)

Emplacements

• 1x emplacement PCIe 3.0 x16, PCI_E2, il supporte jusqu'à la vitesse PCIe 3.0 x16
• 1x emplacement PCIe 2.0 x16, PCI_E4, il supporte jusqu'à la vitesse PCIe 2.0 x4
  2x emplacements PCIe 2.0 x1
  2x emplacements PCI

Dimension

ATX (30.5 cm X 21.6 cm)

Trous taraudés de montage

6x trous demontage

Pour plus d'information sur le CPU, veuilles visitor

Pour plus d'information sur les composants compatibles, veuillez visitor

http://www.msi.com/service/test-report

Si vous désirez acheter des accessoires et vous avez besoin de numéro des pieces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

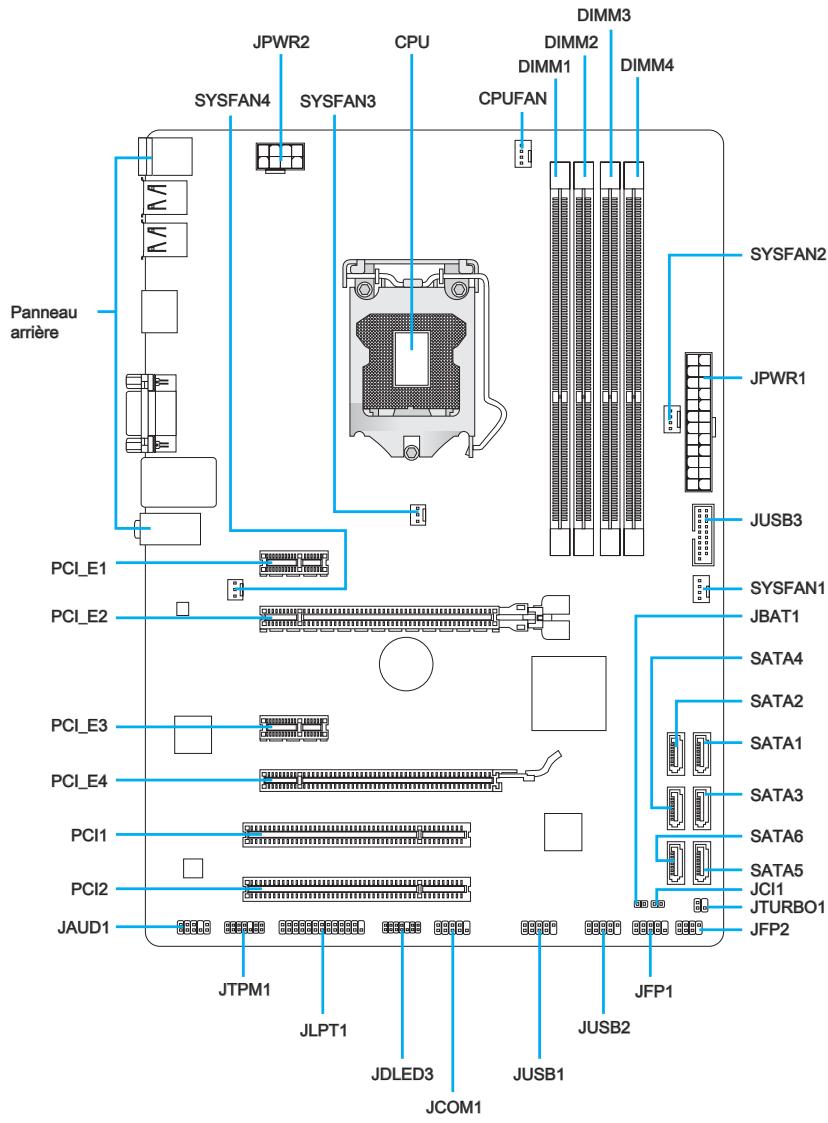

Guide Rapide Des Connecteurs

Guide réference des connecteurs

Noms de ports	Types des ports	Page
Panneau arrière	Ports I/O	Fr-6
CPU	LGA 1155 CPU Socket	Fr-9
CPUFAN,SYSFAN1~4	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-14
JAUD1	Connecteur audio avant	Fr-23
JBAT1	Cavalier d'effacement CMOS	Fr-26
JCI1	Connecteur Châssis Intrusion	Fr-22
JCOM1	Connecteur de port Sérique	Fr-24

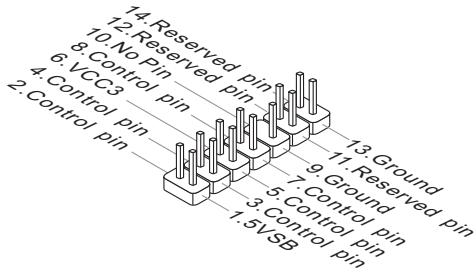

JDLED3	Connecteur Voice Genie	Fr-25
JFP1, JFP2	Connecteurs panneau avant	Fr-20
JLPT1	Connecteur de port Parallèle	Fr-24
JPWR1	Connecteur d'alimentation ATX 24-pin	Fr-13
JPWR2	Connecteur d'alimentation ATX 8-pin	Fr-13

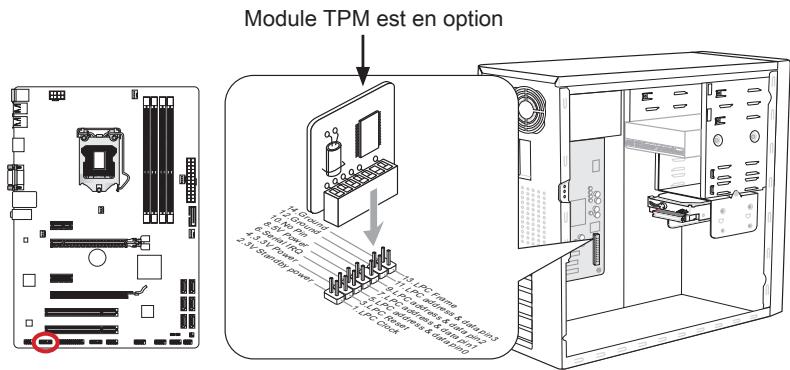

JTPM1	Connecteur de Module TPM	Fr-23
JTURBO1	Connecteur de panneau MultiConnect	Fr-25

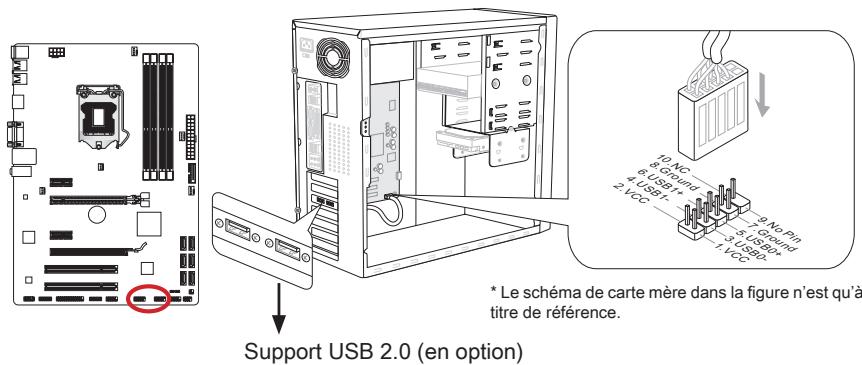

JUSB1~2	Connecteurs d'extension USB 2.0	Fr-22

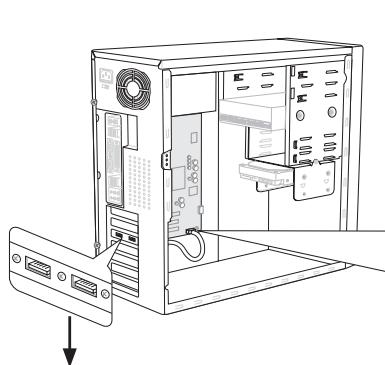

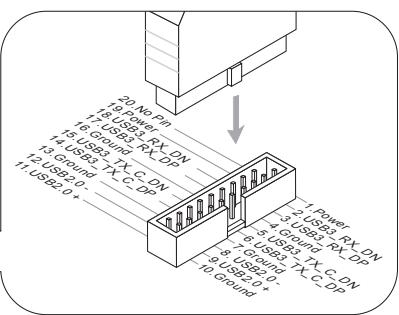

JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI1~2	Emplacements d'extension PCI	Fr-17
PCI_E2, PCI_E4	Emplacements d'extension PCIe x16	Fr-16
PCI_E1, PCI_E3	Emplacements d'extension PCIe x1	Fr-16
SATA1	Connecteur SATA 6Gb/s	Fr-18
SATA2	Connecteur SATA 6Gb/s ou 3Gb/s	Fr-18
SATA3~6	Connecteurs SATA 3Gb/s	Fr-18

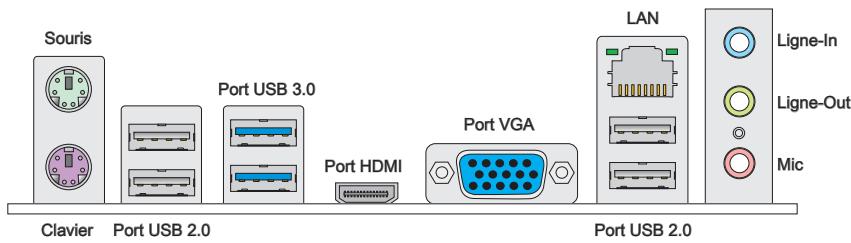

Guide rapide du panneau arrête

Souris/Clavier

Connecteur souris/ clavier DIN de PS/2® pour une souris ou un clavier PS/2®.

Port USB 2.0

Le port USB 2.0 sert à brancher des péripériques USB 2.0 tels que le clavier, la souris, ou d'autres péripériques compatibles USB 2.0.

>Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, il faut utiliser une cable USB 3.0 pour connecter au port USB 3.0.

Port HDMI

Le High-Definition Multimedia Interface (HDMI) est un interface d'audio/vidéo tout-digital, qui est capable de transmettre les trains décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéo de haute-definition, et l'audio digital de multi-canaux sur le cable simple en plus.

Port VGA

Le connecteur féminin de DB15-pin est fournit pour un moniteur.

Important

Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LED	Couleur	LED d'etat	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (Clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné
		Allumée	Un débit de 100 Mbits/sec est sélectionné
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné

Ports Audio

Ces connecteurs audio seront pour les périhériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

Bleu-Ligne in: sort à connecter les périphériques de sortie audio externe.
- Vert-Ligne out: est utilisé pour un haut-parleur ou un casque.
Rose-Mic:estutilise pour un microphone.

Important

Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.

Processeur

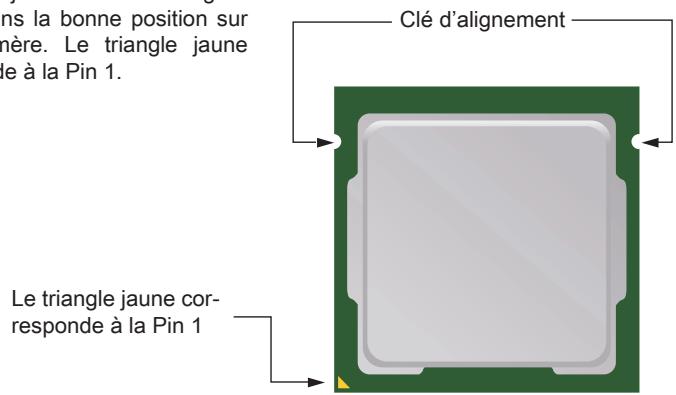

Introduction du LGA 1155 CPU

A la surface du LGA 1155 CPU, vous noterez quatre clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune corresponde à la Pin 1.

Important

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boitier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Toutefois l'utilisation au-delà des specifications constructeur n'est pas recommandé. Nous ne garantissons pas les dommages et risqués causés par les utilisations non prévues dans les specifications du produit.

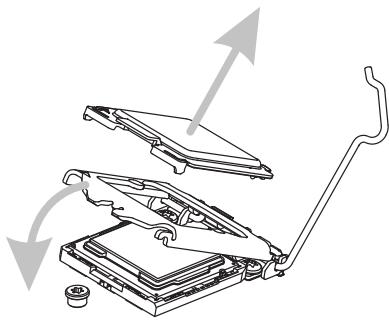

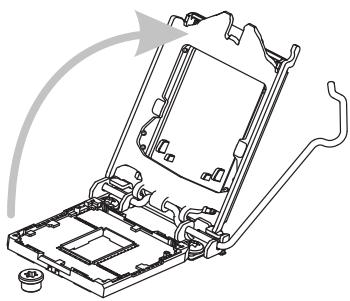

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur, qui est nécessaire pour éviter la surchauffe et maintainir la stabilité. Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrekte peut endommager votre CPU et la carte mère.

1. Décrochez et levez le levier à la position complètement ouverte.

1. Alignez le CPU sur le socket CPU. Assurez-vous de tener le CPU par la base avec les contacts métaux vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.

1. Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touche aucune broche du socket CPU.

1. Fermez le plaque et enlevez le couvercle plastique de protection.

1. Inspectez le CPU s'il est bien posé dans le socket. Appuyez le levier et verrouillez-le sous l'onglet de détention.

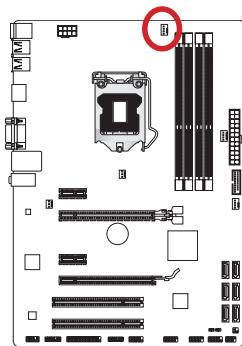

1. Localisez le connecteur de ventilateur de CPU sur la carte mère.

1. Régulierrement étendez une couche fine d'endet thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.

1. Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les crochets adaptés aux trous sur la carte mère.

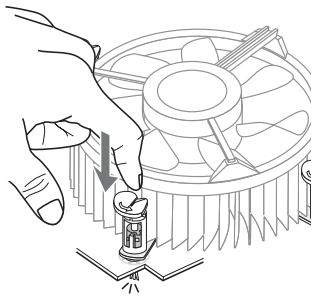

1. Poussez le ventilateur jusqu'à ce que les quatre pince soient bien enclavées dans les trous sur la carte mère. Appuyez sur le quatre crochets pour fixer le ventilateur. Vous entendrez un cig de chaque crochet mis en position.

1. Finalement, attachez le cable du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Important

• Ne touchez pas les broches du socket CPU.
• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, toujours protégéz les broches du socket CPU avec le couvercle plastique couvrant le socket.

• Veuillez vous-reférer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.

• Inspectez la carte mère pour assurer que le ventilateur soit correctement verrouillé en place.

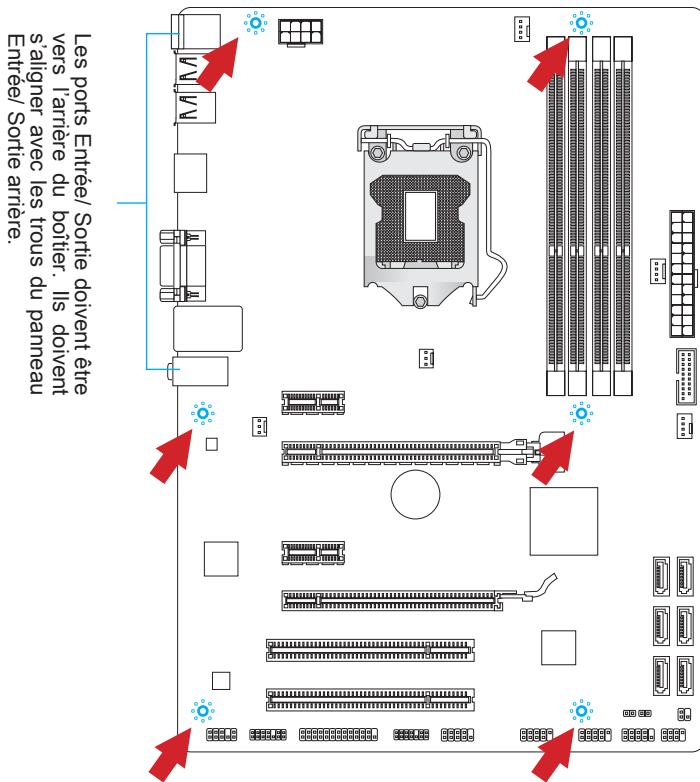

Trous Taraudés de Montage

Avant d'instructor vos carte mere, il faut d'abord installer les socles de montage necesaires sur le plateau de montage du boitier de l'ordinateur. Si la boitier de l'ordinateur est accompagnée par un panneau Entrée/ Sortie arrriere, veuillez utiliser celui ci只想ot que celui qui est fournir par défaut dans la boite de la carte mere. Le panneau Entrée/ Sortie arrriere doit se fixer facilement dans la boitier sans recourir à des vis. Alignez les socles de montage du plateau avec les troussaraudés de la carte mere et sécurisez la carte mere avec les vis fournies avec le boitier de l'ordinateur. L'emplacement des troussaraudés de la carte est montré ci-dessous. Pour plus d'information, veuillez vous référer au manuel de vos boitier ordinateur.

Important

• Installee la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, voirlez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y pas de composant en métal mis sur la carte ou dans la boîte ordinaire qui entraînerait un court circuit à la carte mère.

Connecteurs d'alimentation

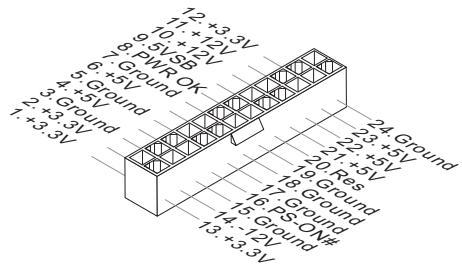

JPWR1: Connecteur d'alimentation ATX 24-pin

Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le cable d'alimentation avec le connecteur et appuyez fermement le cable dans le connecteur. Si ceci est bien fait, la pince sur le cable d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

JPWR2: Connecteur d'alimentation ATX 8-pin

Ce connecteur fournit l'alimentation de 12V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin garantir une opération stable de la carte mère.

Memoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3

240-pin, 1.5V

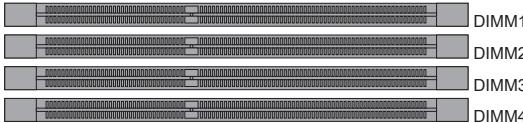

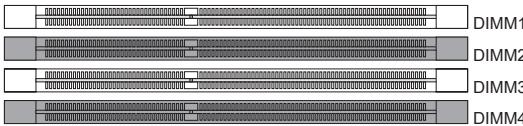

Règle de population en mode double-canal

En mode de double-canal, les modules de mémoire peuvent transmettre et receivevoir simultanément deux lignes de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de double-canal.

1

②

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2. Vous dévez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode de double-canal.
• A cause du développement de la ressource des puce, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

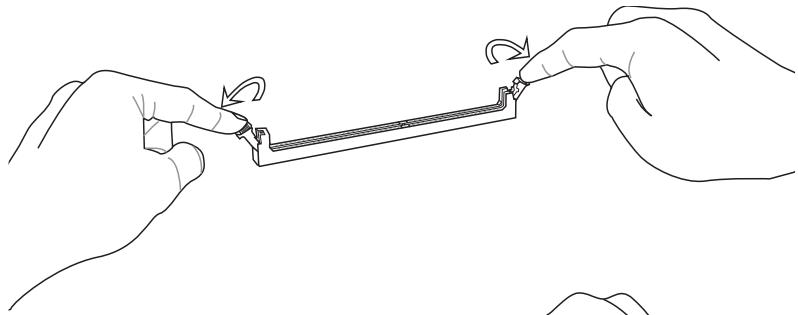

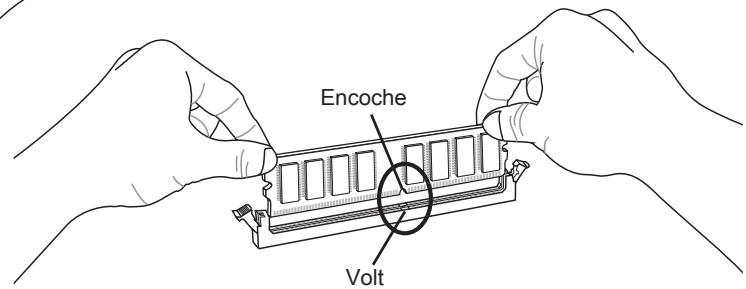

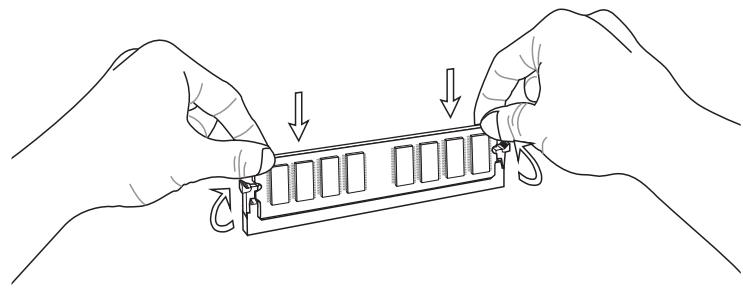

Installation des modules de mémoire

1. Déverouillez l'emplacement DIMM en repoussant les pince de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
2. Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pince plastiques de chaque côté de l'emplacement DIMM se ferment automatique-ment lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuelles si le module de mémoire a été verrouillée en place par les pince de l'emplacement DIMM sur les côts.

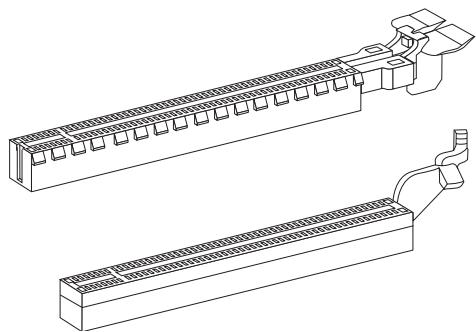

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutees qui sont compatibles avec les specifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les ordres des IRQ PCI sont des lignes de matériel sur lesquelles les péripériques peuvent émettre des signaux d'interruption au processeur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT A#	INT B#	INT C#	INT D#
PCI Emplacement2	INT B#	INT C#	INT D#	INT A#

Connecteurs internes

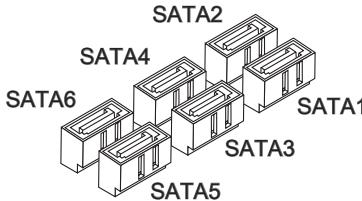

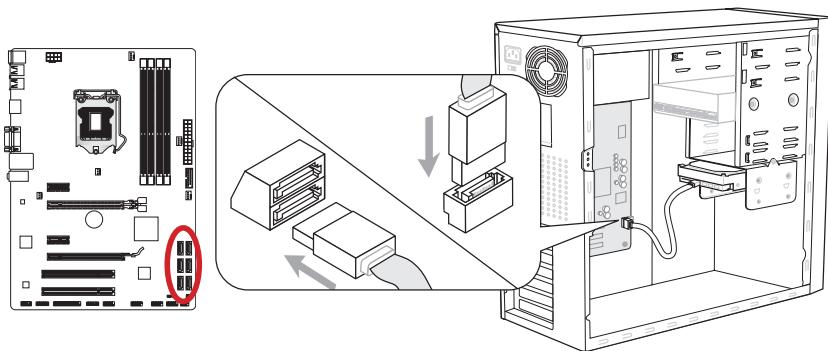

SATA1~6: Connecteur SATA

Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un apparéil SATA. Les apparéils SATA sont des disques durs (HDD), lecteurs d'état solid (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

* Le schéma de carte mère dans la figure n'est qu'à titre de referencia.

SATA1 (6Gb/s, par Intel® Z77/ H77/ B75)

SATA2 (6Gb/s, par Intel® Z77/H77)

(3Gb/s, par Intel® B75)

SATA3~6 (3Gb/s, par Intel® Z77/ H77/ B75)

Important

• De nombreux pérophériques SATA ont besoin d'un cable d'alimentation. Ce type de pérophériques comprend les disques durs (HDD), les lecteurs d'etat solid (SSD), et les pérophériques optiques (CD / DVD / Blu-Ray). Veuillez vous reférer au manuel des pérophériques pour plus d'information.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périhériques SATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations adéquats. Référez-vous au manuel de votre boîtier ou de votre périhérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le cable de SATA à 90^ . Autrement il entraîrerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommendé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN,SYSFAN1~4: Connecteur d'alimentation du ventilateur

Les connecteurs d'alimentaion du ventilateur supportent les ventilateurs de type +12V . Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

SYSFAN3/ SYSFAN4

Important

• Veuillez vous référer au site officiel de votre processeur ou consulteriste vendeur pour couver ventilateurs de refroidissement CPU recommends.
• Le connecteur CPUFAN supporte le contrôle Smart fan avec mode linear. Vous pouvez installer l'utilitaire Control Center II qui contrôle automatique la vitesse du ventilateur selon la température actuelle du CPU et du système.
• S'il n'y pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucune cable n'endommage les lames de ventilateurs.

JFP1, JFP2: Connecteur panneau avant

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors d'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.

Important

• Sur les branchements du boitiers, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

JUSB3: Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Support USB 3.0 (en option)

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Important

• Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser une cable USB 3.0.

JUSB1~2: Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périhériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appar兼ls photo numériques, les lecteurs MP3, les imprimantes, les modems et les appar兼ls similaires.

Important

Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

JCI1: Connecteur Chàssis Intrusion

Ce connecteur est connecté à un cable chassinis intrusion switch. Si le chassinis est ouvert, le switch en informera le système, qui enregistera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1: Connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

JTPM1: Connecteur de Module TPM

Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous reférer au manuel du module TPM pour plus de détails.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

JCOM1: Connecteur de port serial

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ recoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

JLPT1: Connecteur de port Parallele

Ce connecteur sert à connecter un support de port parallele optionnel. Le port parallele est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JDLED3: Connecteur Voice Genie (en option)

Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous reférer au guide d'utilisation pour plus de détails.

JTURBO1: Connecteur de panneau MultiConnect (en option)

Ce connecteur sert à connecter un panneau avant en option pour contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.

Cavaliers

JBAT1: Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui possè de un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Conserver les données

Effacer les données

Important

Voussoupiez effacer le CMOS RAM en raccourcissant ce cavalier quand le systeme est eteint.Ensuite, ouvriez le cavalier. Evitez d'effacer le CMOS pendant que le systeme est allumé; cela endommagerait la carte mère.

Réglage BIOS

CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS a l'aide de la souris et le clavier.

Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, désirir la priorité de péripérisque démarriage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvégarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, dire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrée

Allumez l'ordinaire et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.

Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Appuyez DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage)

Si le message disparait avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

Important

Les menus du BIOS décrits ici sont mis à jour régulierement. La description ci dessous peut donc être légément différente et ne doit être considérée que comme une reférence.

Vued'ensemble

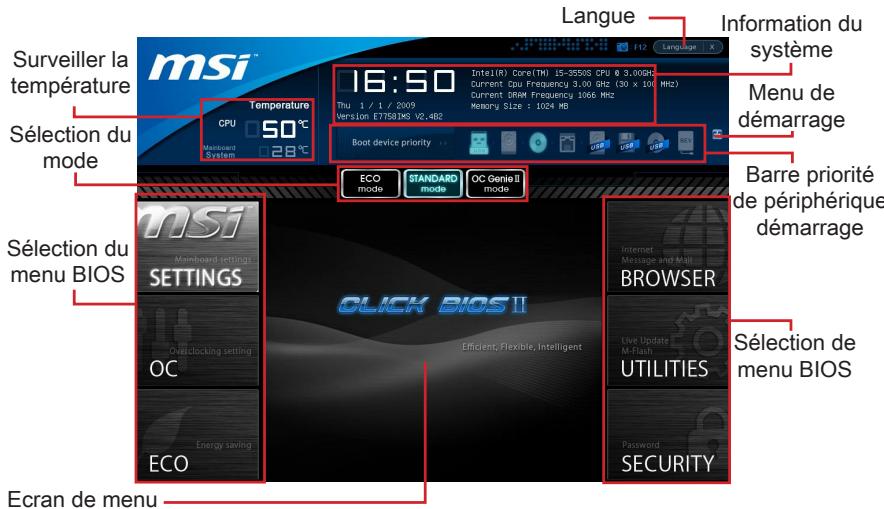

Entrer CLICK BIOS II, il apparait l'écran suivant.

Important

Les photos dans cette guide ne sont qu'a titre de reférence et peuvent varier selon le modele que vous achetez. Veuillez vous reférer à l'écran actuel de votre système pour les informations détaillées.

Surveiller la température
Cette partie montre la température du processeur et de la carte mère.
Information du système

Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Sélection du menu BIOS

Ces bloques servent àCHOISIR les menus BIOS. Les options suivantes disponibles :

• SETTINGS - Utilisez ce menu pour spécifique vos réglages des fonctions des puce et des périphériques de démarrage.
• OC-Ce menu permet l'ajustement de fréquences et des tensions. L'augmentation de la fréquence permettra de更好地 performances, néanmoins une haute fréquence, produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker.
  ECO - Ce menu est relié aux réglages d'économie d'énergie.
  BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
• UTILITIES - Ce menu contient les utilisaires pour la sauvégarde et la mise à jour.

SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramétres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protégger votre système.

Barre priorite de périphérique demarrage

Bougez les icones des périhériques pour changer la priorité au démarrage.

Menu de démarrage

Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez ce menu pour démarrer le système du périhérique instantamment.

Sélection du mode

La fonction vous permet de charger les modes d'économie d'énergie et d'overclocking.

Ecran Menu

Cette zone fournit les réglages BIOS qui permettent de changer les paramétrages.

▶Langue

Ce menu vous permet deCHOISIR la langue du réglage BIOS.

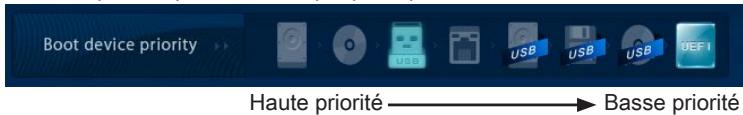

Barre priorité de périhérique demarrage

Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.

Cliquez et déplacer l'icone à gauche ou droite pour spécifique la priorité de démarrage.

Sous-Menu

Si vous avez un symbole de flèche à gauche de certain champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour pour illuminer le champ puis appuyer sur ou double cliquer la souris pour entrer dans le sous-menu. Si vous pouze returner au menu précédent, appuyez ou cliquez-droite la souris.

Aide général

CLICK BIOS II fournir la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant . Appuyez pour quitter l'écran d'Aide.

Opération

CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous déscrit les opérations des touches raccourcis et de la souris.

Touches	Souris	Description
<↑↓→←>	Bouger le curseur	Choisir un article
<Enter>	Clique/ Double-cliquer le bouton gauche	Choisir une icône/ un domaine
<Esc>	Clique le bouton droite	Retourer au menu Exit ou revenir à la page précédente d'un sous-menù
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran au lecteur USB FAT/FAT32

OC Menu

Ce menu est destiné aux utiliser avances souhaitant overclocker la carte mère.

Important

L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés.
- L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager séverement votre matériel.
- Si vous n'étés pas familier avec l'overclocking, nous recommendons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.

Cette fonction vous permet de régler l'horloge de base du CPU (par incrément de 10KHz). Vous pouvez overlocker le CPU en ajustant la valeur. Veuillez notes que le comportement d'overclocking n'est pas garantiet.

Adjust CPU Ratio

Ce menu contrôle le multiplicitateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Activer ce menu pour permettre au ratio CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.

Internal PLL Overvoltage

Ce menu sort à ajuster la tension PLL.

EIST

L'Enhanced Intel SpeedStep Technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaitra si vous installez un CPU supportant la technologie speedstep.

Intel Turbo Boost

Active ou désactive Intel Turbo Boost permettant un surcroit de performance CPU au-dessus des specifications (lorsque l'application exige l'état de la performance la plus haute du processeur).

Enhanced Turbo

Cette fonction est améliorée significativement sur le CPU pour permettre l'augmentation de la vitesse au maximum des fréquences de puces Intel Turbo Boost for all CPU cores.

OC Genie Function Control

Ce menu vous permet d'activer/ désactiver la fonction OC Genie.

My OC Genie

Ce menu permet deCHOISIR LE paramétrages par defaut ou personnalisés. Mettez le en [Default], OC Genie utilise les paramétrages OC par defaut pour overlocker le système. La mise en [Customize] vous permet de configurer le sous-menu suivant "My OC Genie option" manuellement pour OC Genie.

My OC Genie option

Appuyez sur pour entrer dans le sous-menu.

My OC Genie GT Overclocking

Ce menu permet d'activer/ désactiver l'overclocking du graphique intégré pour la fonction OC Genie.

My OC Genie GT Ratio

Ce menu permet de spécifier le ratio GT pour la fonction OC Genie.

Il montre la fréquence iGPU lorsque OC Genie est démarrée. Lecture uniquement.

DRAM Reference Clock

Ce menu permet de spécifique DRAM Reference Clock pour le CPU. Veuillez notes que le comportement d'overclocking n'est pas garantie.

DRAM Frequency

Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez notes que le comportement d'overclocking n'est pas garantie.

Il montre la fréquence ajustée de la DRAM. Lecture uniquement.

DRAM Timing Mode

Le type de timing DRAM est contrôle par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sousmenu suivant "Advance DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advance DRAM Configuration" manuellement.

Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

Command Rate

Ce réglage contrôle le taux d'ordre DRAM.

tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus BASSE est la fréquence de l'horloge, plus rapide est la performance de la DRAM.

tRP

Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) est autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.

tRAS

L'article déterminé le temps que le RAS prend pour生存 ou écrire une cellule de mémoire.

tRFC

Cette fonction permet de déterminer le temps que le RFC prend pour生存 ou écrire une cellule demémoire.

tWR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules.

tWTR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

tRRD

Spécificheledelaiactif-à-actifdesdiferentesbanques.

tRTP

L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.

tFAW

Ce menu sert à régler le délambda FAW (délambda de quatre fenêtres activées).

tWCL

Ce menu sert à régler le timing tWCL (Write CAS Latency).

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.

GT OverClocking

Ce menu vous permet d'activer/ désactiver l'overclocking de graphics intégrés.

GT Ratio

Ce réglage contrôle le ratio de la fréquence de graphics intégrés pour activer les graphics intégrés en combinaison de différentes fréquences.

Il montre la fréquence iGPU. Lecture uniquement.

Spread Spectrum

Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impulfions.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire,CHOISSEZ Spread Spectrum pour réduire les EMI.

• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.

• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

CPU Core Voltage/ DRAM Voltage.

Ces menus servent à ajuster la tension.

Ces menus montrent la tension actuelle. Lecture uniquement.

Overclocking Profiles

Appuyez sur pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6

Appuyez sur pour entrer dans le sous-menu.

Donner un nom et le saisir dans le ce menu.

Save Overclocking Profile 1/2/3/4/5/6
Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi.

Load/ Clear Overclocking Profile 1/2/3/4/5/6

Charger/ Effacer les réglages de profil sauvégardés dans ROM.

OC Profile Save to USB
Sauvegarden le profil d'overclocking actuel sur un disque flash USB.
OC Profile Load from USB

Charger un profil d'overclocking depuis un disque flash USB.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le modele est n'est qu'a titre de refERENCE. Vous pouvez aussi acceder à cette information à tout moment en appuyant sur [F4]. Appuyez sur pour entrer dans le sous-menu.

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le modèle et n'est qu'a titre de référence. Vous pouvez aussi acceder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

CPU Features

Appuyez sur pour entrer dans le sous-menu.

Ce menu vous permet deCHOISIR le nombre de coeurs actifs du processeur.

Limit CPUID Maximum

Il est prévu de limiter la vitesseannoncé aux systèmes d'opérations anciers.

Execute Disable Bit

Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou worms essayant d'exécuter des codes pour endommager votre système. Il est recommandé de tout jours le garder activé.

Il améliore la virtualisation et permet au système de fonctionner comme de multiples système virtuels. Rêférez-vous au site officiel pour plus d'information.

Intel VT-D Tech

Cet fonction sert à activer/ désactiver la technologie Intel VT-D. Pour plus d'information veuillez vous référer au site officiel d'Intel.

Power Technology

Cette fonction vous permet deCHOISIR le mode Intel Dynamic Power technologie.

C1E Support

Activer cette fonction pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).

Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous pouze overlocker votre CPU, mettez le en désactivé.

Intel C-State

C-state est un paramétrage du management de l'alimentation qui déetecte lorsque le système est arrêté et ainsi diminue la consommation d'alimentation.

Cette fonction vous permet de désirir un mode C-state.

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.

Cette fonction vous permet d'ajuster le temps de maintainier pour la limite d'alimentation d'une longue durée.

Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.

Ces domaines vous permettent d'ajuster la limite actuelle du CPU (niveau primaire)/iGPU (niveau secondaire) pour le ratio turbo.

Ces domaines vous permettent d'ajuster la limite d'alimentation turbo du CPU (niveau primaire)/ iGPU (niveau secondaire) pour turbo boost.

1/2/3/4-Core Ratio Limit

Cette fonction donne la limite du ratio des coeurs 1 / 2 / 3 / 4 du CPU.

Mettre à jour le BIOS avec Live Update

Cette partie vous explique commentmettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pourmettre à jour le BIOS avec l'utilitaire Live Update :

1. Cliquez le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit etre installé).

1. Reglez la connexion enclistuant le bouton s'il est besoin.
2. Cliquez le bouton suivant
3. Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.

1. Cliquez le bouton de confirmation pourmettre a jour le BIOS.

Ne mettez pas à jour votre BIOS si le système fonctionne bien.

Information Logiciel

Sortez le Disc 'Pilote/Service', qui est inclus dans la boîte de la carte mère et place-le dans le lecteur optique. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le Disc 'Pilote/Service' content :

• Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu service de base : Connectez-vous au site Web officiel de MSl par ce menu.
• Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
• Menu de sécurité : Il fournit la programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour uneudailleure performance du système.

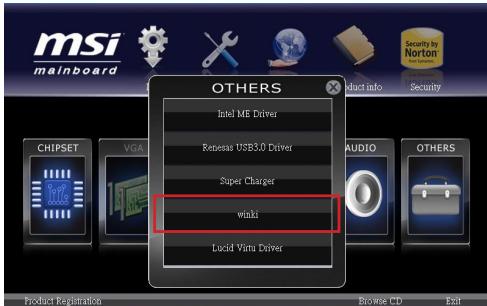

Installer Winki

Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki, veuillez installer d'abord l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite acceder ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.

Pour installer Winki, veuillez suivre les étapes suivantes :

1. Allumer将自己的 ordinateur et entrer dans le système d'exploitation Windows.
2. Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparait.
3. Cliquez l'onglet Driver.
4. Cliquez le bouton OTHERS.
5. Choisissez Winki pour démarrer l'installation.
6. Lorsque l'installation est terminée, rédémarrez votre ordinateur.

Pycckn

Z77A-G41/

ZH77A-G41/

Cepnia B75A-G41

XapakTePncTnKn CnCTeMHoN IJaTbI

PoiDJIePKKa npOceccopoB

■Подержka npоцeccopob Intel 3 ro полени® Core™ i7/ Core™ i5/ Core™ i3/Pentium®/ Celeron®, поклочаьх к разьему LGA 1155

Ha6op MmKpocxem

Uncert Intel® Z77 (Z77A-G41)
■ YunceT Intel® H77 (ZH77A-G41)
- Unncet Intel® B75 (B75A-G41)
