MS-7125 ATX Mainboard G-2 Benutzerhandbuch

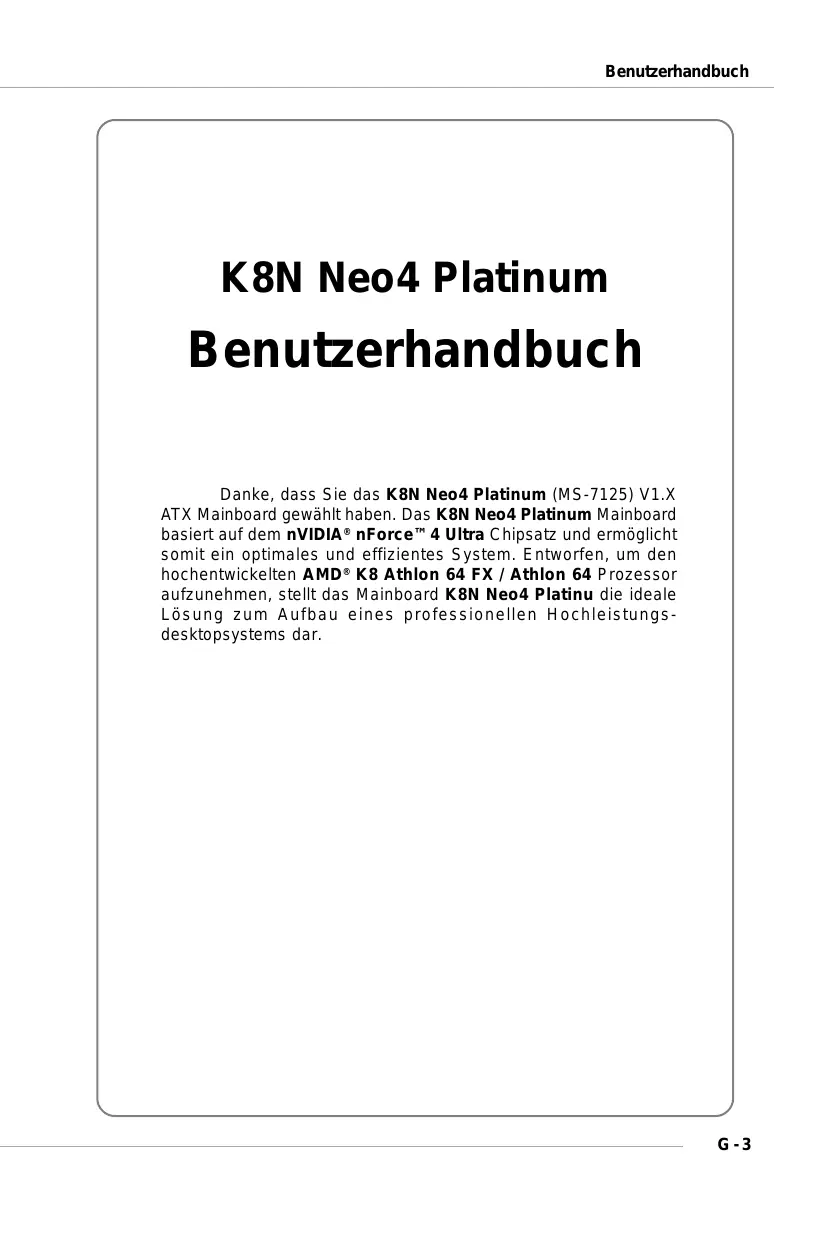

Started K8N Neo4 Platinum Benutzerhandbuch Danke, dass Sie das K8N Neo4 Platinum (MS-7125) V1.X ATX Mainboard gewählt haben. Das K8N Neo4 Platinum Mainboard basiert auf dem nVIDIA® nForce™4 Ultra Chipsatz und ermöglicht somit ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD ® K8 Athlon 64 FX / Athlon 64 Prozessor aufzunehmen, stellt das Mainboard K8N Neo4 Platinu die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar. G-3 MS-7125 ATX Mainboard Mainboard Spezifikationen CPU h Unterstützt den Sockel-939 für AMD K8 Athlon 64 FX / Athlon 64 (Sockel939) Prozessoren h Unterstützt Prozessoren bis hin zum Athlon64 3500+, 3800+, oder höher (Die neuesten Informationen zu unterstützten Prozessoren finden Sie unter http:// www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) Chipsatz h nVIDIA nForce4 Ultra - HyperTransport Link zur AMD Athlon 64/Athlon 64 FX CPU - HyperTransport unterstützt Geschwindigkeiten bis hin zu 1GHz (2000MT/s) - Bietet PCI Express x16/x1/x2 Schnittstellen - Zwei unabhängige SATA Kontroller, für vier Laufwerke - Zwei Fast ATA-133 IDE Kontroller - IEEE802.3 nVIDIA MAC für 1000BASE-T Hauptspeicher h Unterstützt Zweikanal DDR 266/333/400, auf acht Speicherbänken für vier 184Pin DDR DIMMs h Unterstützt einen maximalen Speicherausbau von bis zu 4GB h Unterstützt 2,5V DDR SDRAM DIMM (Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/ pro_mbd_trp_list.php.) Steckplätze h Ein PCI Express x16 Sockel (erfüllt die PCI Express Bus Spezifikation V1.0a) h Ein PCI Express x1 Sockel (erfüllt die PCI Express Bus Spezifikation V1.0a) h Ein PCI Express x4 Sockel (unterstützt nur PCI Express x2 Karten ) h Vier 32-bit Master PCI Bus Slots, einschließlich eines orangefarbenen, der auch als Kommunicationssockel dienen kann h Unterstützt 3,3V/5V PCI- Bus Onboard IDE h Ein im nVIDIA® nForce4 Ultra Chipsatz enthaltener IDE Kontroller bietet für den Festplatten- und CD-ROM-Zugriff PIO, Bus Mastering und Betrieb mit Ultra DMA 66/100/133 h Bis zu vier IDE Geräte anschließbar Onboard SATA h N V R A I D u n t e r s t ü t z t 4 S ATA I I A n s c h l ü s s e ( S ATA 1 - 4 ) , m i t e i n e r Datenübertragunsrate von bis zu 300 MB/s. h Silicon Image’s SATARAID5TM unterstützt weitere 4 SATA Ports(SATA5-8), mit einer Datenübertragunsrate von bis zu 150 MB/s. (Optional) G-4 Benutzerhandbuch USB Schnittstellen h 10 USB Anschlüsse - Kontrolliert durch den nForce4 Ultra Chipsatz - 4 Anschlüsse im hinteren Ein-/Ausgabebereich, 6 Anschlüsse über ein externes Slotblech NV RAID (Software) h Unterstützt bus zu 4 SATA und 4 ATA133 Festplatten - Bietet RAID 0 oder 1, 0+1, sowie JBOD - RAID Funktionalität verfügbar für PATA+SATA Festplatten Silicon Image’s SATARAID5 TM (Software) (Optional) h Unterstützt RAID 0 oder 1, RAID5, RAID10, und JBOD Gruppierungen (ohne RAIDFunktionalität) h Unterstützt bis zu 4 SATA Geräte an einem einzelnen Kontroller Dual LAN (Optional) h Unterstütz zwei LAN Buchsen - 1ste LAN unterstützt 10/100/1000 Fast Etherneth durch den Marvell 88E1111 - 2te LAN unterstützt 10/100/1000 Fast Ethernet durch den Marvell 88E8053 IEEE 1394 (Optional) h Unterstützt bis zu zwei 1394 Ports (1 am hinteren Anschlusspaneel, 1 als Stifblock auf dem Mainboard). Übertragunsrate von bis zu 400Mbps Audio h In den Chip integriert mit Realtek ALC850 - Direct Sound AC97 Audio Lösung - 7.1 Kanal Ausgabet Peripherieanschlüsse onboard h hierzu gehören: - 1 Anschluss für 1 Diskettenlaufwerk mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder 2,88 MB. - 1 Serielle Schnittstelle - 1 Parallele Schnittstelle, die die Betriebsmodi SPP/EPP/ECP unterstützt. - 1 Audio Buchse(5-in-1), koaxial/Glasfaser SPDIF Ausgang - 1 IrDA Stiftleiste - 1 CD-Eingang als Stiftleiste - 1 D-Bracket 2 Stiftleistenanschluss - 2 IEEE 1394 (1 hintere / 1 vordere)(Optional) - 10 USB1.1/2.0 Anschlüsse (4 hintere / 6 vordere) G-5 MS-7125 ATX Mainboard BIOS h Das Mainboard- BIOS verfügt über “Plug & Play”- Funktionalität, mit der angeschlossene Peripheriegeräte und Erweiterungskarten automatisch erkannt werden. h Das Mainboard stellt ein Desktop - Management - Interface (DMI) zur Verfügung, welches automatisch die Spezifikationen Ihres Mainboards aufzeichnet. h Unterstützt Systemstart über LAN, von USB 1.1 und 2.0 Geräten und SATA Festplatte. Abmessungen h ATX Form Faktor (30,4 cm X 24,4 cm) Montage h 9 Montagebohrungen MSI weist darauf hin ...

1. Derzeit steht der nVidia nForce4 Systemtreiber nur für Windows

2000 und Windows XP zur Verfügung.

2. Um ein bootfähiges RAID Laufwerk unter Windows 2000 zu erzeugen,

wird Microsoft’s Windows 2000 Service Pack 4 (SP4) benötigt. Da der Endanwender nicht ohne SP4 booten kann, muss eine kombinierte Installations- CD erstellt werden, bevor der Versuch unternommen werden kann, das Betriebssystem auf ein bootfähiges RAID Laufwerk zu installieren. Entnehmen Sie bitte folgender Website, wie Sie eine kombinierte Installations- CD erstellen: http://www.microsoft.com/windows2000/downloads/ servicepacks/sp4/HFdeploy.htm G-6 Benutzerhandbuch Mainboard Layout

DIMM 4 JC I1 Winbo nd W83627THF DIMM 3 SFAN1

DIMM 2 JPW1 Oben : Maus Unten : Tastatur

ATX 24-Pin Stromanschluss: ATX1. Hier können Sie ein ATX Netzteil anschließen ATX 12V Stromanschluss: JPW1. Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Anschluss des Diskettenlaufwerks: FDD1. Das Mainboard verfügt über einen Standardanschluss für Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder 2,88 MB Kapazität.

Stromanschlüsse für Lüfter: CPUFAN1/SFAN1/SFAN2/NBFAN1. Die Anschlüsse CPUFAN1 (Prozessorlüfter), SFAN1 (Systemlüfter 1), SFAN2 (Systemlüfter 2) und NBFAN1 (NorthBridge Chipsatz Lüfter) unterstützen aktive Systemlüfter mit + 12V

ATA 133 Festplattenanschlüsse: IDE1/IDE2. Das Mainboard besitzt einen 32-Bit Enhanced PCI IDE und Ultra DMA 66/100/133 Kontroller, der die PIO Modi 0- 4 bereitstellt, Bus Mastering beherrscht und Ultra DMA 66/100/133 Funktionalität bietet.

6. Serial ATA/Serial ATA RAID Anschlüsse gesteuert durch den nForce4 Ultra:

SATA1 / SATA2 / SATA3 / SATA4; Serial ATA Anschlüsse gesteuert durch den Silicon Image’s SATARAID5 TM :SATA5 / SATA6 / SATA7 / SATA8 (Optional). Die Southbridge dieses Mainboards ist der nForce4 Ultra, der die vier Serial ATA Anschlüsse SATA1~SATA4 unterstützt. Der auf diesem Mainboard vorhandene Silicon Image’s SATARAID5TM unterstützt vier weitere Serial ATA Anschlüsse SATA5~SATA8. SATA1~SATA8 sind Serial Dual ATA Hochgeschwindigkeitsschnitt -stellen. Jede unterstützt Serial ATA der ersten Generation mit einem Datendurchsatz von 300MB/s(SATA1-4)/150 MB/s(SATA5-8).

Frontpaneel Anschlüsse: JFP1 / JFP2. Das Mainboard verfügt über zwei Anschlüsse für das Frontpaneel, diese dienen zum Anschluss der Schalter und System SystemLEDs des Frontpaneels. Lautsprecher LED schalter JFP2

CD- Eingang: JCD1. Hier kann das Audiokabel des CD-ROM Laufwerkes angeschlossen werden.

Gehäusekontaktschalter: JCI1. Dieser Anschluss wird mit einem 2-poligen Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen. G-8 Benutzerhandbuch

10. D-Bracket TM 2 Anschluss: JDB1. Das Mainboard verfügt über einen JDB1

Anschluss, der den Anschluss der D-Bracket™ 2 ermöglicht. Die D-Bracket™ 2 ist ein USB Slotblech, welches sowohl den Standards USB1.1 und 2.0 entspricht.

11. IrDA Infrarotmodul Stifleiste: JIR1. Gestattet den Anschluss eines Infrarotmoduls.

Sie müssen im BIOS die notwendigen Einstellungen vornehmen, um die IR Funktion nutzen zu können.

12. Das Mainboard verfügt über drei Standard- USB- 2.0- Anschlüsse in Form der

Stift- Blöcke JUSB1 & JUSB2 & JUSB3. MSI weist darauf hin... Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen

13. IEEE 1394 Anschlüsse (Optional): J1394_1. Das Mainboard verfügt über einen

IEEE1394 Stiftblock, der den Anschluss von 1394 Ports über ein externes IEEE1394 Slotblech (optional) ermöglichen.

14. Audioanschluss des Frontpaneels: JAUD1 Der Audio Vorderanschluss JAUD1

ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpaneels und erfüllt die Anforderungen des “Intel Front Panel I/O Connectivity Design Guide.”

15. Taster zur CMOS Löschung: SW1. Auf dem Mainboard gibt es einen sogenannten

CMOS Speicher (RAM), der über eine Batterie gespeist wird und die Daten der Systemkonfiguration enthält. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren.

16. PCI(Peripheral Component Interconnect) Slots. Die PCI Steckplätze ermöglichen

Ihnen den Einsatz von PCI-Karten, um das System Ihren Anforderungen anzupassen. Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”), Schaltern oder im BIOS. Der orange PCI Slot (PCI5) funktioniert ebenso als Kommunkationsslot, der es erlaubt, eine Kommunikationskarte einzusetzen, wie z.B. die WLAN PCI Karten von MSI.

17. Die PCI Express Sockel verwenden eine serielle Anschlusstechnologie, die sich

durch eine hohe Bandbreite und eine niedrige Anzahl an Pins auszeichnet. Hier können Sie Erweiterungskarten einsetzen, um das System Ihren Anforderungen anzupassen. Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. G-9 MS-7125 ATX Mainboard Hauptprozessor: CPU Das Mainboard unterstützt AMD ® Athlon64 Prozessoren. Hierbei setzt das Mainboard den CPU Sockel 939 ein, um den CPU- Einbau zu erleichtern. Achten Sie beim Einbau bitte darauf, dass die CPU immer mit einem Kühlkörper mit aktivem Prozessorlüfter versehen sein muss, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren, bevor Sie Ihren Computer anschalten. (Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/ pro_mbd_cpu_support.php) MSI Reminds You... Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. CPU Wechsel Stellen Sie während eines CPU-Wechsels immer sicher, dass das ATX Netzteil ausgeschaltet ist und ziehen Sie zuerst den Netzstecker, um die Unversehrtheit Ihrer CPU zu gewährleisten Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Betrieb jenseits der Produktspezifikationen resultieren. G-10 Benutzerhandbuch Installation des AMD Athlon64 CPU Kühlersets Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühlkörper mit aktiven Prozessorlüfter anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen aktiven Prozessorlüfter mit Kühlkörper, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren, bevor Sie Ihren Computer anschalten.

1. Ziehen Sie die Schutzfolie von der

Klebstoffschicht der Rückplatte ab

3. Drehen Sie das Mainboard wieder auf

die Vorderseite und legen Sie es auf einer ebenen Fläche ab. Machen Sie die zwei Bohrungen auf dem Mainboard ausfinding.

2. Drehen Sie das Mainboard um und

bringen Sie die Rückplatte an der geeigneten Stelle an.

4. R i c h t e n S i e d e n R ü c k h a l t e mechanismus und die Rückplatte

aufeinander aus. Sichern Sie beide mit zwei Schrauben gegeneinander. Rückhaltemechanismus G-11 MS-7125 ATX Mainboard

7. Drücken Sie den Sicherungshebel

5. Setzen Sie das Kühlerset auf den

Rückhaltemechanismus. Haken Sie zuerst ein Ende des Haltebügels ein, dann drücken Sie das andere Ende des Bügels herunter, um das Kühlerset auf dem Rückhaltemechanismus zu befestigen.

8. Stellen Sie sicher, dass der Sicherungshaken den Sicherungsbolzen

des Rückhaltemechanismus vollständig umschliesst.

6. Machen Sie den Sicherungshebel,

den Sicherungshaken und den Sicherungsbolzen ausfindig. Heben Sie den Sicherungshebel Sicherungshaken

9. Verbinden Sie das Stromkabel des

CPU Lüfters mit dem Anschluss auf dem Mainboard. Sicherungshebel Sicherungsbolzen MSI weist darauf hin... Es besteht Verletzungsgefahr, wenn Sie den Sicherungs-haken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück. G-12 Benutzerhandbuch CPU Einbau Sockel 939

1. Bitte Schalten Sie das System

aus und ziehen Sie den Netzstecker, bevor Sie die CPU einbauen. Hebel 鐪 fnen Gleitplatte 90 Grad

2. Ziehen Sie den Hebel leicht

seitlich weg vom Sockel, heben Sie ihn danach bis zu einem Winkel von ca. 90° an. Goldener Pfeil

3. Suchen Sie nach einem goldenen

Pfeil. Der goldene Pfeil sollte auf das Hebelgelenk zeigen. Die CPU passt nur in der korrekten Ausrichtung. Richtige Platzierung der CPU

4. Ist die CPU korrekt installiert,

sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichunng von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann. Goldener Pfeil Goldener Pfeil

Falsche Pl atzierung der CPU

5. Drücken Sie die CPU fest in den

Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt. G-13 MS-7125 ATX Mainboard Speicher Das Mainboard bietet Platz für vier 184-pin DDR SDRAM DIMMs (Double In-Line Memory Module) und unterstützt den Speicherausbau auf bis zu 4GB. Sie können DDR266/ 333 oder 400 Module in die DDR DIMM Sockel einsetzen (DDR 1- 4). Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie bitte http://www.msi.com.tw/program/products/mainboard/mbd/ pro_mbd_trp_list.php DIMM1~4 (von links nach rechts) Einführung zu DDR SDRAM DDR (Double Data Rate) SDRAM entspricht konventionellem SDRAM, verdoppelt aber die Datenrate, indem in jedem Taktzyklus zweimal Daten übertragen werden. Es werden im Gegensatz zu den 3,3 Volt des SDR SDRAMS 2,5 Volt verwendet, und ebenso statt einem 168- Pin Modul ein 184- Pin Modul. Die hohe Speicherbandbreite macht DDR zur idealen Lösung für Hochleistungs- PCs, Workstations und Server. DDR Speicherzusammensetzung Setzen Sie mindestens ein Speichermodul in einen Stecksockel. Jeder DIMM Sockel unterstützt einen Speicherriegel mit maximal 1 GB. Gemäß Ihren Anforderungen können Sie entweder ein- oder doppelseitige Module verwenden. Bitte beachten Sie, dass jedes DIMM jeweils im Einkanal- DDR- Betrieb verwendet werden kann, jedoch einige Regeln beachtet werden müssen, falls Sie sie im Zweikanalbetrieb verwenden wollen. (Entnehmen Sie bitte der Tabelle unten die Vorschläge zur Speicherbestückung). Sie können Speicherriegel unterschiedlichen Typs und unterschiedlicher Größe in unterschiedlichen Speicherkanälen verwenden. Es kann jedoch zu Stabilitätsproblemen kommen, falls Sie nicht Module gleichen Typs und gleicher Größe im Zweikanalbetrieb verwenden. Bitte entnehmen Sie der folgenden Tabelle detailliert geeignete Zweikanalanordnungen. Abweichende Speicherzusammenstellungen, die unten nicht aufgeführt sind, funktionieren als Einkanalspeicher. G-14 Benutzerhandbuch DIMM Modulzusammensetzung Setzen Sie mindestens ein Speichermodul in einen Stecksockel ein. Die Speichermodule können in beliebiger Reihenfolge eingesetzt werden. Gemäß Ihren Anforderungen können Sie entweder ein- oder doppelseitige Module verwenden. Die Speichermodule können in jeder der folgenden Kombinationen eingesetzt werden: Sockel DDR 1 (Bank 0 & 1) DDR 2 (Bank 2 & 3) Speichermodule Gesamtspeicher E/D 64MB~1GB E/D 64MB~1GB Maximaler Systemspeicherausbau E: Einseitig 64MB~2GB D: Doppelseitig Vorgehensweise beim Einbau von DDR Modulen

DDR DIMMs haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel. Setzen Sie den DIMM- Speicherbaustein senkrecht in den DIMM- Sockel, dann drücken Sie ihn hinein, bis die goldenen Kontakte tief im Sockel sitzen. Die Plastikklammern an den Seiten des DIMM- Sockels schließen sich automatisch. Volt Kerbe MSI weist darauf hin... Die goldenen Kontakte sind kaum noch sichtbar, wenn die Module richtig eingesetzt sind. G-15 MS-7125 ATX Mainboard BIOS Setup Nach dem Einschalten beginnt der Computer den POST (Power On Self Test Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>). Steuertasten
