Carte Mère ATX MS-7125 F-2 Manuel d’Utilisation

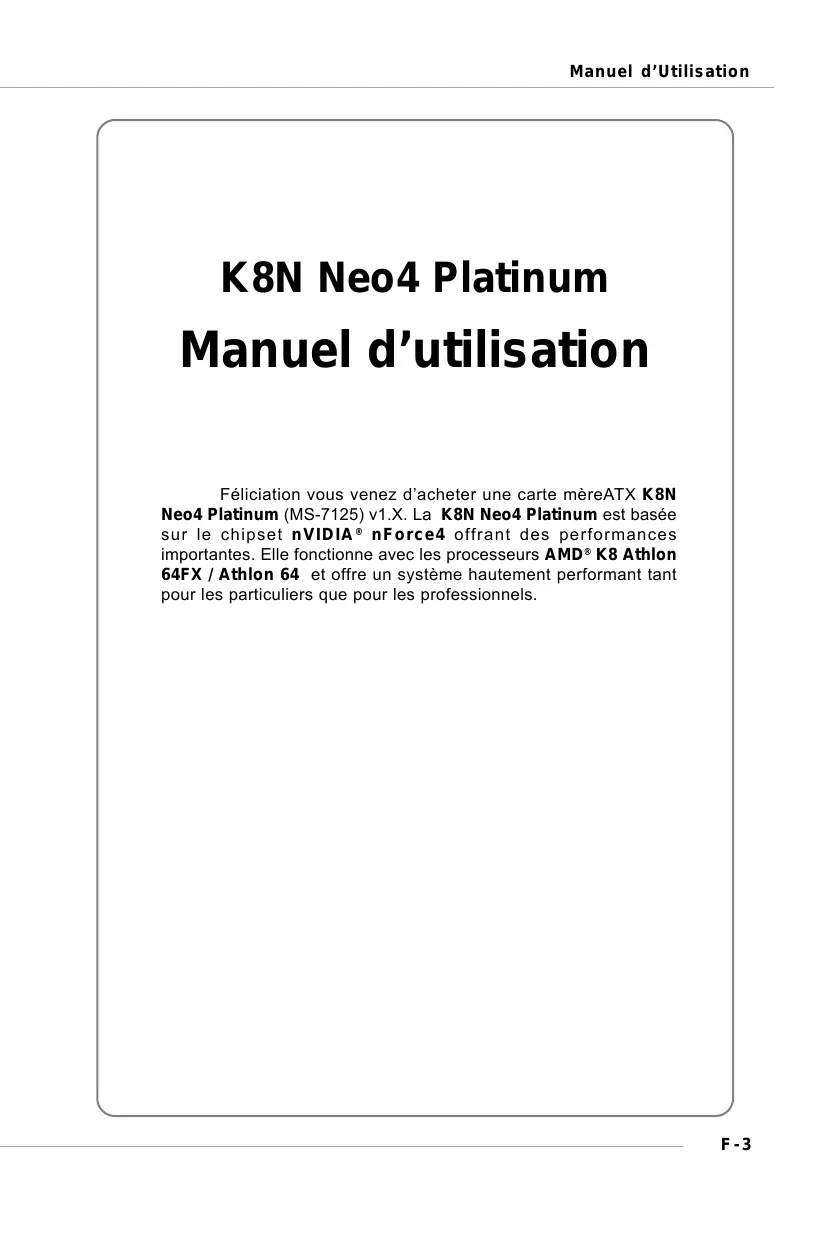

Started K8N Neo4 Platinum Manuel d’utilisation Féliciation vous venez d’acheter une carte mèreATX K8N Neo4 Platinum (MS-7125) v1.X. La K8N Neo4 Platinum est basée sur le chipset nVIDIA ® nForce4 offrant des performances importantes. Elle fonctionne avec les processeurs AMD® K8 Athlon 64FX / Athlon 64 et offre un système hautement performant tant pour les particuliers que pour les professionnels. F-3 Carte Mère ATX MS-7125 Spécificités de la Carte CPU h Processeur AMD K8 Socket-939 pour Athlon 64 FX / Athlon 64 h Jusqu’à Athlon64 3500+, 3800+ ou supérieur (Pour une mise à jour sur les dernières informations CPU, veuillez visiter : http:// www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php) Chipset h nVIDIA nForce4 Ultra - Lien HyperTransport avec le CPU AMD Athlon 64/Athlon 64 FX CPU - HyperTransport support une vitesse maxi de 1GHz (2000MT/s) - Supporte l’interface PCI Express x16/x1/x2 - Deux contrôleurs SATA indépendants pour quatre disques - Contrôleurs Dual Fast ATA-133 IDE - IEEE802.3 nVIDIA MAC pour 1000BASE-T Mémoire Principale h Support du double canal, 8 banques de mémoire DDR 266/333/400 184 broches h Supporte un maximum de mémoire de 4GB h Supporte le 2.5v DDR SDRAM DIMM (Pour une mise à jour sur les modules de mémoire, veuillez vivister : http://www.msi. com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php.) Slots h Un slot PCI Express x16 slot (supportant les spec. PCI Express Bus v1.0a) h Un slot PCI Express x1 slots (supportant les spec. PCI Express Bus v1.0a) h Un slot PCI Express x4 (supportant PCI Express x2 uniquement ) h Quatre slots 32-bit Master PCI Bus, slot orange réservé pour une carte de commuinication. h Supporte l’interface 3.3V/5V PCI bus IDE Intégré h Un contrôleur IDE sur le chipset nVIDIA® nForce4 Ultra procurant IDE HDD/CDROM avec PIO, Bus Master et les modes opératoires Ultra DMA 66/100/133 h Can connect up to 4 IDE devices SATA Intégré h Suporte NV RAID 4 ports SATA (SATA1-4). Le taux de transfert du SATAII est de 300MB/s maximum. h Silicon Image’s SATARAID5TM supportant 4 autres ports SATA (SATA5-8). Le taux de transfert SATA est de 150MB/s. (Option) F-4 Manuel d’Utilisation Interface USB h 10 ports USB - Contrôllé par le chipset nForce4 Ultra - 4 ports à l’arrière, 6 ports via bracket externe NV RAID (Logiciel) h Supporte jusqu’à 4 SATA et 4 ATA133 disques durs - RAID 0 or 1, 0+1, JBOD sont supportés - Fonction RAID disponible pour les disques durs PATA+SATA Silicon Image’s SATARAID5TM (logiciel) (Option) h RAID 0 ou 1, RAID5, RAID10, et groupes JBOD sont supportés h Supporte jusqu’à 4 SATA connecté à un simple connecteur Dual LAN (Optional) h Supporte dual LAN jack - 1er LAN supportant 10/100/1000 Fast Ethernet par Marvell 88E1111 - 2ème LAN supportant 10/100/1000 Fast Ethernet par Marvell 88E8053 IEEE 1394 (Option) h Supporte jusqu’à 2 ports 1394 (panneau arrière x 1, broches x 1). Taux de transfert jusqu’à 400Mbps Audio h Chip intégré Realtek ALC850 - Direct Sound AC97 audio - 7.1 canaux en sortie Périphériques Intégrés h Les périphériques intégrés sont : - 1 port floppy supportant 1 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes - 1 port série - 1 port parallèle supportant les modes SPP/EPP/ECP - 1 Audio jack(5-in-1), coaxial/fiber SPDIF out - 1 jeu de broches IrDA - 1 jeu de broches CD-In - 1 jeu de broches D-Bracket2 - 2 ports IEEE1394 (Arrière * 1 / Façade * 1)(Option) - 10 ports USB1.1/2.0 (Arrière * 4 / Façade * 6) F-5 Carte Mère ATX MS-7125 BIOS h Le BIOS est “Plug & Play” ce qui permet nue détection automatique des périphériques et/ou cartes d’extensions. h La carte mère procure une interface DMI (Desktop Management Interface) qui permet d’enregistrer les spécificités de la carte. h Supporte le boot à partir : LAN, matériel USB 1.1 & 2.0, et disque dur SATA. Dimension h Format ATX (30.4 cm X 24.4 cm) Montage h 9 trous de montage MSI Vous Rappelle...

1. nVidia nForce4 uniquement disponible pour Windows 2000 et Windows XP.

2. Pour créer un boot RAID sous Microsoft’s Windows 2000 il faut

utiliser le Service Pack 4 (SP4). Vous ne pouvez installer le système d’exploitation sans avoir ce CD. Pour le créer, veuillez vous reporter au site : http://www.microsoft.com/windows2000/downloads/ servicepacks/sp4/HFdeploy.htm F-6 Manuel d’Utilisation Schéma de la Carte DIMM 4 JC I1 Winbond W83627THF DIMM 3 SFAN1

1. Connecteur d’alimentation ATX 24 broches : ATX1. Ce connecteur vous

permet de vous connecter à une alimentation ATX.

2. Connecteur d’alimentation ATX 12V : JPW1. Ce connecteur d’alimentation

est utilisé pour alimenter le CPU.

Connecteur Floppy Disk Drive : FDD1. La carte mère procure un connecteur floppy disk drive standard supportant les floppy disk drives de 360K, 720K, 1.2M, 1.44M et 2.88M.

Connecteur d’alimentation du ventilateur: CPUFAN1/SFAN1/SFAN2/NBFAN1. The CPUFAN1 (ventilateur de processeur), SFAN1 (ventilateur de système 1), SFAN2 (ventilateur de système 2) et NBFAN1 (ventilateur de chipset NorthBridge ) supportent le +12V.

Connecteurs de disques durs ATA 133 : IDE1 & IDE2. Cette carte mère possède un contrôleur 32-bit Enhanced PCI IDE et Ultra DMA 66/100/133 qui procure les fonctions PIO mode 0~4, Bus Master et Ultra DMA 66/100/

C o n n e c t e u r s S e r i a l ATA / S e r i a l ATA R A I D c o n t r ô l é s p a r nForce4 Ultra: SATA1 / SATA2 / SATA3 / SATA4; Connecteurs Serial ATA/ Serial ATA RAID contrôlés par Silicon Image’s SATARAID5 TM : SATA5 / SATA6 / SATA7 / SATA8 (Optionnel). Le Southbridge de cette carte mère est nForce4 Ultra qui supporte quatre connecteurs serial ATA SATA1~SATA4. Silicon Image’s SATARAID5 TM supporte quatre autres connecteurs serial ATA SATA5~SATA8. SATA1~SATA8 sont des ports d’interface serial ATA haute vitesse. Chacun supporte un taux de données serial ATA de 300MB/s(SATA1-4)/150 MB/s(SATA5-8).

Connecteurs Front Panel : JFP1/JFP2. La carte mère procure deux connecteurs two front panel pour les connections éléctriques de l’interrupteur en façade et des LEDs Power Power LED Switch Speaker JFP2

Connecteur CD-In : JCD1. Le connecteur est destiné aux branchements audio du CD-ROM..

Connecteur Chassis Intrusion Switch : JCI1. Ce connecteur est connecté à un chassis switch 2 broches. Si le chassis est ouvert, le système enregistrera la statut

10. Connecteur D-Bracket™ 2 : JDB1. La carte mère procure un connecteur

JDB1 permettant de se connecter au D-BracketTM 2. D-Bracket™ 2 est un bracket USB qui supporte les specificités USB1.1 & 2.0 F-8 Manuel d’Utilisation

11. Connecteur Infra rouge IrDA : JIR1. Ce connecteur pemret la connection au

module infrarouge IrDA. Vous devez configurer les paramètres du BIOS pour utiliser la fonction IR. 12.Connecteurs Front USB: JUSB1, JUSB2 & JUSB3. Cette carte mère procure trois connecteurs standards USB2.0: JUSB1, JUSB2 & JUSB3. MSI Vous Rappelle... A Noter que les broches VCC et GND doivent être correctement connecter. afin d’éviter tout endommagement.

13. ConnecteursIEEE1394 (Optionnel): J1394_1. la carte mère procure un connecteur

1394 qui pemrmettent une connection aux ports IEEE 1394 par un bracket externel IEEE1394 (optionnel).

14. Connecteur Front Panel Audio : JAUD1. Ce connecteur front panel audio permet

de vous connecter au front panel audio et est compatible avec with Intel® Front Panel I/O Connectivity Design Guide.

15. Bouton Clear CMOS: SW1. Le CMOS RAM intégré est alimenté par une batteie

extérieur qui garde les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement booter avec les paramètres personnalisés du BIOS chaque fois que le PC est allumé.

16. PCI (Peripheral Component Interconnect) Slots. Les slots PCI Express possède

une large bande passante. Vous pouvez insérer des cartes d’expansion selon vos besoins. Lorsque vous ajoutez ou enlever une carte d’expansion, assurezvous que le PC n’est pas relié au secteur. Pour la configuration des cartes PCI, veuillez vous reporter au manuelm fournit avec votre matériel. ilo est parfois nécessaire de configurer le BIOS pour que la carte PCI soit fonctionnelle. Le slot PCI orange (PCI5) fonctionne aussi comme slot de communication, ce qui vous permet d’y insérer une carte de communication pour le Wifi (réseau sans fil) par exemple.

17. Slots PCI (Peripheral Component Interconnect) Express. Les slots PCI Express

possèdent une large bande passante, supportent les plateformes desktop AMD haute performances utilisant le processeur AMD ainsi que les avantages de cette plateforme. F-9 Carte Mère ATX MS-7125 Central Processing Unit: CPU La carte mčre supporte les processeurs AMD ® Athlon64. La carte utilise un socket appelé Socket-939. Lors de l’installation du CPU, assurez-vous de bien installer un dissipateur + ventilateur afin d’éviter la surchauffe. Si vous ne savez pas le modèle qu’il vous faut, il est recommandé de prendre contact avec votre revendeur. Pour une mise à jour sur les informations relatives au CPU, veuillez visiter http:/ /www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php. MSI Vous Rappelle... Surchauffe Une surchauffe peut sérieusement endommager le CPU et le système, assurez vous toujours que le système de reffroidissement fonctionne correctement pour protéger le CPU d’une surchauffe. Remplacer le CPU Avant de remplacer le CPU, éteignez toujours l’alimentation ATX ou débranchez la prise pour assurer la sécurité du CPU. Overclocking Cette carte mère a été créée pour supporter l’overclocking. Assurez vous que vos composants sont capables de tolérer de tels réglages, avant d’overclocker le système. Tout essais au delà des spécifications des produits n’est pas recommandé. Nous ne garantissons pas les dommages causés par une mauvaises opération ou au delà des spécifications du produit. F-10 Manuel d’Utilisation Installation du CPU AMD Athlon64 Quand vous installez votre CPU, assurez-vous que le CPU possède un système de refroidissement pour prévenir les surchauffes.

1. Détacher la protection

3. Retourner la carte mère et localiser

les deux trous de vis sur la carte mère. 2.Retourner la carte mère et installer la plaque métallique

4. Aligner le méchanisme de rétention

et la plaque métallique. Fixer le méchanisme de rétention et la plaque métallique avec les vis. retention mechanism F-11 Carte Mère ATX MS-7125

5. Positionner le ventilateur sur le

méchanisme de rétention.

7. Abaisser le levier

Attacher un coté puis l’autre en s’assurant que l’ensemble est bien sécurisé.

8. S’assurer que le crochet est sécurisé

( avec le méchanisme de rétention).

6. Localiser le levier de fixation et le

crochet de sécurité Relever le levier. 9.Connectez le câble d’alimentation sur le connecteur de la carte mère prévu à cet effet Safety Hook Fixed Lever Fixed Bolt MSI Vous Rapelle... Lorsque vous déconnectez le crochet, il est nécessaire de garder un oeil sur vos doigts car une fois le crochet déconnecté, celui-ci reprend sa position initial du à son ressort. F-12 Manuel d’Utilisation Procédure d’installation du CPU pour Socket 939

1. Veuillez éteindre et débrancher

votr e PC avant l’installation du CPU Open Lever Sliding Plate 90 degree

2. Tirez le levier vers le haut.

Assurez-vous que celui-ci est bien en position ouverte maximum (angle de 90°) Gold arrow

3. Repérez la flèche dorée. La

flèche dorée doit se trouver comme indiqué sur le dessin. Le CPU ne peut être installer que dans un seul sens. Correct CPU placement

4. Si le CPU est correctement

installé alors les broches ne sont plus visibles. Une mauvaise installation pourrait entraîner des dommages vis-à-vis de la carte mère Gold arrow

5. Appuyez sur le CPU pendant que

vous abaissez le levier. Il faut toujours exercer une pression sur le CPU pour éviter que ce dernier ne soit pas bien fixé une fois le levier abaissé. F-13 Carte Mère ATX MS-7125 Mémoire La carte mère procure 4 slots DDR DIMM (Double In-Line Memory Module) (184 broches) et supporte jusqu’à 4GB de mémoire. Vous pouvez installer les modules DDR 266/333/400 sur les slotsDDR DIMM (DIMM 1~4). Pour les dernières mises à jours sur les modules de mémoires, veuillez visiter le site suivant : http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list. php. DIMM1~4 (de gauche à droite) Introduction à la DDR SDRAM La DDR SDRAM est similaire à la SDRAM conventionnelle mais double le taux de transfert de données deux fois par cycle. Il utilise le 2.5v contrairement au 3.3v de la SDR SDRAM. Les modules de DDR possèdent 184 broches, contre 168 pour les modules DIMM utilisé par SDR SDRAM. C’est une solution idéale pour les PC haute performance, de travail et les serveurs. DIMM Module Combination Installez au moins un module DIMM sur les slots. Chaque slot DIMM supporte une taille maximum d’ 1GB. Merci de noter que chaque DIMM fonctionnera respectivement avec le single channell DDR mais certaines règles permettent d’utiliser le dual channel DDR(merci de vous reporter au tavleau ci-contre). Vous pouvez installer des modules simples ou doubles faces selon vos besoins. Vous pouvez installer des mémoires de modules de différent type et de densité sur les différents canaux DDR DIMMs. Les modules de mémoire de même type et densité sont requis lors de l’utilisation dual-channel DDR, sinon une instabilité peut apparaître. Merci de vous reférer au tableau suivant pour les détails sur le dual channel DDR. D’autres combinaisons non référencées peuvent fonctionner en single channel DDR F-14 Manuel d’Utilisation Combinaison des modules DIMM Installez au moins un module DIMM sur les slots. Vous pouvez installer des modules simples ou doubles faces selon vos besoins. Les modules de mémoire peuvent être installés selon les combinaisons suivantes: Slot DDR 1 (Bank 0 & 1) DDR 2 (Bank 2 & 3) Module de Mémoire Mémoire Totale S/D 64MB~1GB S/D 64MB~1GB Maximum System Memory Supported S: Single Side 64MB~2GB D: Double Side nstallation des modules DDR

La DDR DIMM ne posséde qu’une encoche en son centre. Le mod ule ne peut être monté que dans le bon sens Insérez le module de mémoire DIMM verticalement sur le slot. Puis appuyez dessus Le clip en plastique situé de chaque coté du module va se fermer automatiquement Volt Encoche MSI Vous Rappelle... La marque dorée doit ą peine źtre visible lorsque le module est correctement installé. F-15 Carte Mère ATX MS-7125 Setup du BIOS Allumez votre ordinateur, le système lance le processus de POST (Power On Self Test). Quand le message ci-dessous apparaît à l’écran, appuyez sur le bouton <DEL> pour entrer dans le setup. Press DEL to enter SETUP Si le message disparaît avant que vous ne puissiez entrer dans le setup, redémarrez votre ordinateur en appuyant sur le bouton RESET. Vous pouvez aussi utiliser simultanément la combinaison de touches : <Ctrl>, <Alt>, et <Delete>. . Control Keys F-16

<Enter> <Esc> Se déplacer au champ précédent. Se déplacer au champ suivant. Se déplacer au champ sur la gauche. Se déplacer au champ sur la droit. Séléctoinner le champ. Quitter ou retourner au menu principal. <+/PU> <-/PD> <F5> <F7> <F10> Augmente la valeur numérique ou change l’option. Diminue la valeur numérique ou change l’option. Restaure la précédente valeur du CMOS Charge les valeurs optimisées par défaut Sauve toute les mofications du CMOS et quitte. Manuel d’Utilisation Menu Principal Une fois entré dans le BIOS Phoenix-Award ® CMOS Setup Utility, Le menu apparaît à l’écran. Le Menu permet de sélectionner douze fonctions et deux choix de choix de sortie de l’utilitaire. Utilisez les flèches pour vous diriger et utilisez la touche ENTREE pour sélectionner un élément ou entrer dans le sous-menu. Standard CMOS Features Cette fonction permet le paramétrage des éléments standards du BIOS. Advanced BIOS Features Cette fonction permet de paramétrer des éléments avancés du Bios. Advanced Chipset Features Cette option vous permet de paramétrer les éléments relatifs au registre du chipset, permettant ainsi d’optimiser les performances de votre système. Integrated Peripherals Utilisez ce menu pour changer les choix relatifs aux périphériques intégrés. Power Management Setup Utilisez ce menu pour appliquer vos choix en ce qui concerne le power management PNP/PCI Configurations Apparaīt si votre systčme supporte PNP/PCI. H/W Monitor Voir les statuts des CPU, ventilateur, et alarme système. Cell Menu Utilisez ce menu pour spécifier vos paramètres pour la fréquence et le voltage des CPU/DRAM/AGP. F-17 Carte Mère ATX MS-7125 Load Optimized Defaults Charge les paramètres optimum du BIOS sans affecter la stabilité du système. BIOS Setting Password Utilisez ce menu pour entrer un mot de passe du BIOS Save & Exit Setup Les modifications sont enregistrées dans le CMOS avant la sortie du setup Exit Without Saving Les modifications sont abandonnées avant la sorti du setup F-18 Manuel d’Utilisation Cell Menu Vous pouvez dans ce menu gérer d’importantes fonctions du CPU, AGP, DRAM et d’overclocking. MSI vous rapelle... Ne changer ces paramètres que si vous maîtrisez bien ce chipset. Current CPU / DDR Clock Vitesse d’horloge des CPU & DDR. Lecture seule. High Performance Mode Sélectionner les paramètres the CPU/FSB. Options: [Manual], [Optimized]. Lorsque [Optimized] est sélectionné, le système utilisera des paramètres d’overclocking pour le CPU/FSB. Sélectionner [Manual] pour le mode normal CPU/FSB. Aggressive timing Cet élément permet d’activer/désactiver l’horloge mémoire. Quiand [Enabled] est selectionné, le temps d’attente de la mémoire sera diminué afin d’accroître les performances. Les paramètres sont : [Enabled], [Disabled]. F-19 Carte Mère ATX MS-7125 Dynamic Overclocking Le DOT (Dynamic Overclocking Technology) est une fonction overclocking automatique inclut dans la nouvelle technologie CoreCellTM développée par MSITM. Déstiné à détecter la charge de travail du CPU lors de l’utilisation de programmes, le DOT permet d’augmenter la fréquence du CPU automatiquement afin que le programme soit utilisé dans les meilleures conditions. Quand le CPU ne travaille pas ou que son activité est faible alors les paramètres par défaut sont utilisés. En règle général, le DOT se met en action lorsque la demande en puissance est importante comme lorsque vous utilisez des jeux 3D. Les options sont : [Disabled] Désactive la fonction DOT. [Private] 1er niveau d’overclocking, augmentant la fréquence CPU de 1%. [Sergeant] 2ème niveau d’overclocking, augmentant la fréquence CPU de 3%. [Captain] 3ème niveau d’overclocking ( "Load High Performance Defaults") augmentant la fréquence CPU de 5%. [Colonel] 4ème niveau d’overclocking, augmentant la fréquence CPU de 7%. [General] 5ème niveau d’overclocking, augmentant la fréquence CPU de 9%. Commander] 6ème niveau d’overclocking, augmentant la fréquence CPU de 11% MSI Vous Rappelle... Męme si le DOT est plus stable que l’overclocking manuel, cela reste risqué. Nous vous suggérons de faire un overclocking Adjust CPU FSB Frequency Cet élément vous permet de sélectionner la fréquence du FSB du CPU (en MHz). Choisir un nombre entre [200]~[300] pour la fréquence voulue. HT Frequency Ce paramètre spécifie la fréquence maximale d’exploitation. Les options: [1x], [2x], [3x], [4x], [5x] HT Width Ce champs vous permet de paramétrer l’HT Width entre CPU & Chip.- mark means Chip to CPU HT Width. Options: [ 8 - 8], [16 - 8], [8 -16], [16 -16]. CPU Spread Spectrum Ce paramètre permet d’activer/désactiver la fonction de Spread Spectrum CPU. Lorsque vous faites de l’overclocking sur le FSB, veuillez toujours sélectionner [Disabled]. Les options : [Center Spread], [Disabled]. F-20 Manuel d’Utilisation SATA Spread Spectrum Ce paramètre permet d’activer/désactiver la fonction de Spread Spectrum SATA. Les options: [Disabled], [Down Spread]. PCIE Spread Spectrum Ce paramètre permet d’activer/désactiver la fonction de Spread Spectrum CPU. Lorsque vous faites de l’overclocking sur le FSB, veuillez toujours sélectionner [Disabled]. Les options : Disabled], [Down Spread]. PCIE Clock Ce paramètre détermine la fréquence d’horloge des slots PCI Expresss. Setting options: [100MHz] ~ [145MHz]. Instructions SSE/SSE2 Cet élément active/désactive les instructions SSE/SSE2. Le SSE (Streaming SIMD Extensions) est introduit avec les processeurs Pentium III. Les extensions SSE consistent en un nouveau jeu d’instructions pour le registre. Ces fonctions sont développées pour des instructions simples ou multiples (SIMD). Les SSE2 (Streaming SIMD Extensions 2) sont introduites avec les processeurs Pentium 4 et Intel Xeon. Elles consistent en de nouveaux jeux d’instructions qui fonctionnent avec les registres XXM et MXCSR pour améliorer les performances SIMD des opérations en virgules flottantes et en valeurs intégrées. Plusieurs de ces nouvelles instructions fonctionnent avec le registre MMX. Options: [Enabled], [Disabled]. Cool’n’Quiet control Cette fonction est exclusivement réservée aux processeurs AMD Athlon, elle procure une fonction de détection de la température du CPU permettant ainsi d’éviter la surchauffe. Les options: [Disabled], [Auto]. F-21 Carte Mère ATX MS-7125 Adjust CPU Ratio Cet élément vous permet d’ajuster le ratio du CPU. En mode [Startup] cela permet au CPU de fonctionner plus rapidement. Les options : [Startup], [x4]~[x16]. Adjust CPU VID Ce champs vous permet d’ajuster le CPU VID. En position [Startup] cela permet au CPU de fonctionner avec le VID par défaut détecter par le système. Paramètres: [Startup], [1.550V] ~ [0.825V]. CPU Voltage Ce champs vous permet d’équilibrer le voltage du CPU. Options: [By CPU VID], [Over VID 3.3%], [Over VID 5.0%],[Over VID 8.3%]. Memory Voltage Modifier le voltage DDR peut augmenter la vitesse de la DDR. Tous les changements peuvent entraîner une instabilité, par conséquent l’utilisation d’un paramètre modifié e doit pas se faire de façon défintive mais temporaire. NF4 Voltage NF4 voltage est ajustable dans ce champs. MSI Vous Rappelle... Les paramètres de couleurs différentes pour CPU Voltage, Memory Voltage et AGP Voltage vous aident à vérifier si les paramètres pour votre système sont correctes. Gris: Paramètres par défaut. Jaune: Paramètres hautes performances. Rouge: Paramètres non recommandés et système instable. Changer le CPU Voltage, Memory Voltage et AGP Voltage peut entraîner une instabilité, c’est pourquoi nous ne recommandons pas de changer ces paramètres pour une utilisation prolongée. F-22 Benutzerhandbuch K8N Neo4 Platinum (MS-7125 V1.X) ATX Mainboard. Deutsch G-1
