BEDIENUNGSANLEITUNG S-M73 DENON

• Die Belüftung sollte auf keinen Fall durch das Abdecken der Belüftungsöffnungen durch Gegenstände wie beispielsweise Zeitungen, Tischtücher, Vorhänge o. Ä. behindert werden.
• Auf dem Gerät sollten keinerlei direkten Feuerquellen wie beispielsweise angezündete Kerzen aufgestellt werden.
• Bitte beachten Sie bei der Entsorgung der Batterien die geltenden Umweltbestimmungen.
• Das Gerät sollte keinerlei Flüssigkeit, also keinem Tropfen oder Spritzen ausgesetzt werden.
• Auf dem Gerät sollten keinerlei mit Flüssigkeit gefüllten Behälter wie beispielsweise Vasen aufgestellt werden.

• ÜBEREINSTIMMUNGSERKLÄRUNG Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN55013 und EN55020. Entspricht den Verordnungen der Direktive 89/336/EEC und 93/68/EEC.

• Vermeiden Sie hohe Temperaturen. Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern.

• Wenn das Gerät eine längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.

• Die Belüftungsöffnungen dürfen nicht verdeckt werden.

• Keine fremden Gegenstände in das Gerät kommen lassen.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

• Versuchen Sie niemals das Gerät auseinander zu nehmen oder auf jegliche Art zu verändern.

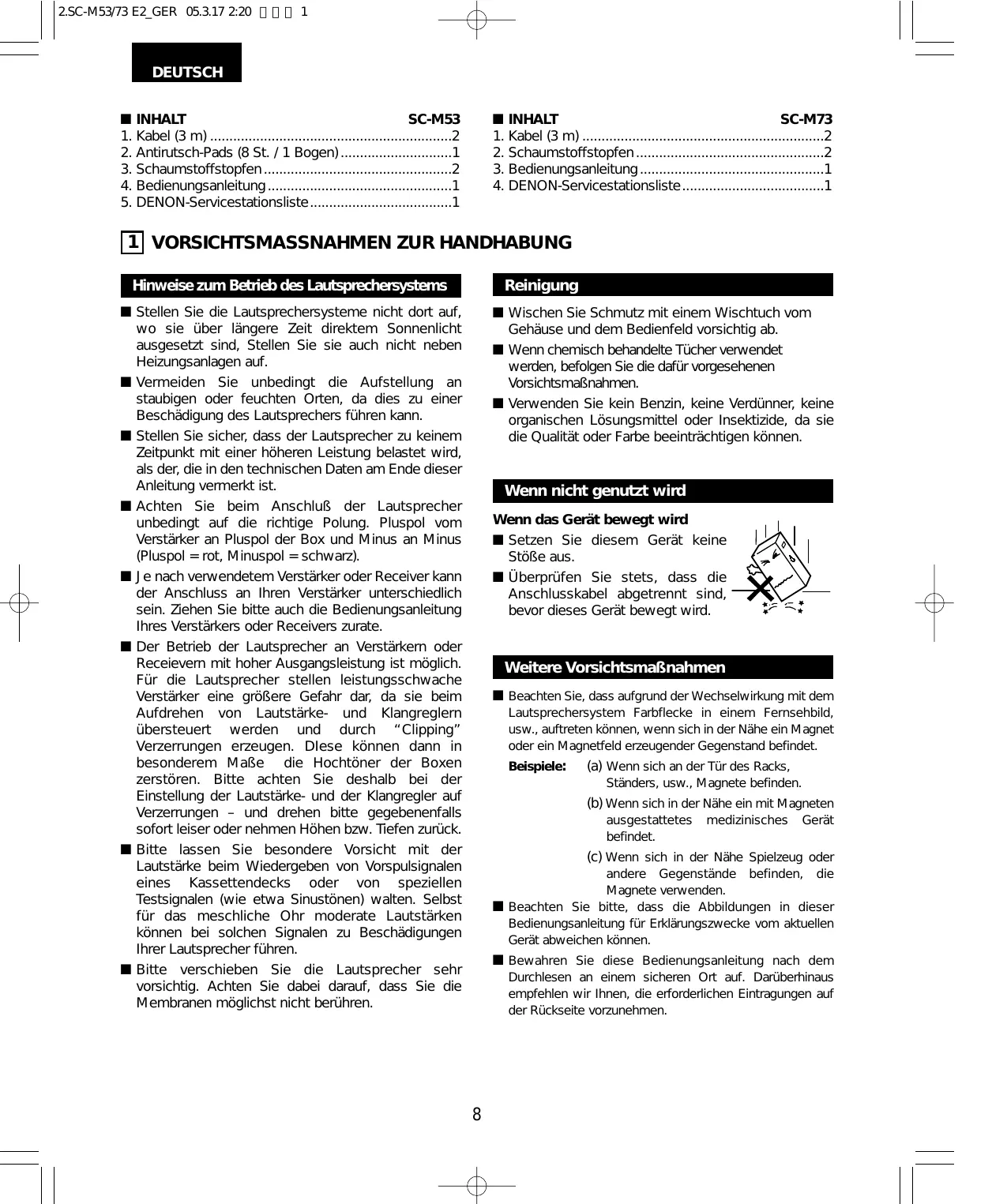

1 VORSICHTSMASSNAHMEN ZUR HANDHABUNG

Reinigung Hinweise zum Betrieb des Lautsprechersystems 2 Stellen Sie die Lautsprechersysteme nicht dort auf,

2 Wischen Sie Schmutz mit einem Wischtuch vom wo sie über längere Zeit direktem Sonnenlicht ausgesetzt sind, Stellen Sie sie auch nicht neben Heizungsanlagen auf. Vermeiden Sie unbedingt die Aufstellung an staubigen oder feuchten Orten, da dies zu einer Beschädigung des Lautsprechers führen kann. Stellen Sie sicher, dass der Lautsprecher zu keinem Zeitpunkt mit einer höheren Leistung belastet wird, als der, die in den technischen Daten am Ende dieser Anleitung vermerkt ist. Achten Sie beim Anschluß der Lautsprecher unbedingt auf die richtige Polung. Pluspol vom Verstärker an Pluspol der Box und Minus an Minus (Pluspol = rot, Minuspol = schwarz). Je nach verwendetem Verstärker oder Receiver kann der Anschluss an Ihren Verstärker unterschiedlich sein. Ziehen Sie bitte auch die Bedienungsanleitung Ihres Verstärkers oder Receivers zurate. Der Betrieb der Lautsprecher an Verstärkern oder Receievern mit hoher Ausgangsleistung ist möglich. Für die Lautsprecher stellen leistungsschwache Verstärker eine größere Gefahr dar, da sie beim Aufdrehen von Lautstärke- und Klangreglern übersteuert werden und durch “Clipping” Verzerrungen erzeugen. DIese können dann in besonderem Maße die Hochtöner der Boxen zerstören. Bitte achten Sie deshalb bei der Einstellung der Lautstärke- und der Klangregler auf Verzerrungen – und drehen bitte gegebenenfalls sofort leiser oder nehmen Höhen bzw. Tiefen zurück. Bitte lassen Sie besondere Vorsicht mit der Lautstärke beim Wiedergeben von Vorspulsignalen eines Kassettendecks oder von speziellen Testsignalen (wie etwa Sinustönen) walten. Selbst für das meschliche Ohr moderate Lautstärken können bei solchen Signalen zu Beschädigungen Ihrer Lautsprecher führen. Bitte verschieben Sie die Lautsprecher sehr vorsichtig. Achten Sie dabei darauf, dass Sie die Membranen möglichst nicht berühren. Gehäuse und dem Bedienfeld vorsichtig ab. 2 Wenn chemisch behandelte Tücher verwendet werden, befolgen Sie die dafür vorgesehenen Vorsichtsmaßnahmen. 2 Verwenden Sie kein Benzin, keine Verdünner, keine organischen Lösungsmittel oder Insektizide, da sie die Qualität oder Farbe beeinträchtigen können. Wenn nicht genutzt wird Wenn das Gerät bewegt wird 2 Setzen Sie diesem Gerät keine Stöße aus. 2 Überprüfen Sie stets, dass die Anschlusskabel abgetrennt sind, bevor dieses Gerät bewegt wird. Weitere Vorsichtsmaßnahmen 2 Beachten Sie, dass aufgrund der Wechselwirkung mit dem Lautsprechersystem Farbflecke in einem Fernsehbild, usw., auftreten können, wenn sich in der Nähe ein Magnet oder ein Magnetfeld erzeugender Gegenstand befindet. Beispiele: (a) Wenn sich an der Tür des Racks, Ständers, usw., Magnete befinden. (b) Wenn sich in der Nähe ein mit Magneten ausgestattetes befindet. medizinisches Gerät (c) Wenn sich in der Nähe Spielzeug oder andere Gegenstände befinden, die Magnete verwenden. 2 Beachten Sie bitte, dass die Abbildungen in dieser Bedienungsanleitung für Erklärungszwecke vom aktuellen Gerät abweichen können. 2 Bewahren Sie diese Bedienungsanleitung nach dem Durchlesen an einem sicheren Ort auf. Darüberhinaus empfehlen wir Ihnen, die erforderlichen Eintragungen auf der Rückseite vorzunehmen.

2.SC-M53/73 E2̲GER 05.3.17 2:20 ページ 2

DEUTSCH VORSICHTSMASSNAHMEN ZUR HANDHABUNG (Fortsetzung) Überprüfen Sie im Rahmen der Installation sowohl den Aufstellungsort als auch das Aufstellungsverfahren auf Sicherheit. Falls Sie die Lautsprecher auf einem Ständer, usw. verwenden möchten, folgen Sie unbedingt der dem Ständer, usw. beliegenden Installationsanleitung und überprüfen Sie vor der Installation und Verwendung die Sicherheit. DENON haftet weder für Schäden noch Unfälle, die aufgrund eines herunterfallenden Lautsprechers verursacht worden sind. Aufstellungshinweise 2 Beachten Sie darüber hinaus, dass bei einem in der Die Qualität des von den Lautsprechern reproduzierten Klanges wird sowohl von der Raumgröße, der Raumbeschaffenheit als auch vom Installationsverfahren beeinflusst. Beachten Sie vor der Installation des Lautsprechersystems unbedingt die nachfolgend aufgeführten Punkte. Nähe vorhandenen Magneten oder einem Gerät, das ein Magnetfeld erzeugt, die Wechselwirkung zwischen diesem Gerät und den Lautsprechersystemen eine Farbbeeinträchtigung am TV-Gerät verursachen kann. 2 Bitte kleben Sie die mitgelieferten AntirutschUnterlagen (Kork, ca. 1 mm dick) auf die Gehäuseunterseite wie unten gezeigt, um ein Rutschen zu verhindern. (Nur SC-M53) 2 Sollten Sie den Bassbereich als zu dominant empfinden, wenn die Lautsprecher direkt auf den Fußboden aufgestellt sind, verwenden Sie eine harte Unterlage wie etwa Betonsteine. 2 Wenn die Lautsprecher auf einem Regal oder in einer Ecke aufgestellt werden, kann der Basspegel des Lautsprechers verstärkt werden.Wenn Sie ihn verringern möchten, stecken Sie die Schaumstoffstopfen in die Reflexionsdurchgangsröhren, die Sie auf der Rückseite der Lautsprecher finden können. [ Lautsprechersystem (SC-M53) Unteransicht ] AntirutschUnterlagen (1mm dick) VORSICHT:

• Die Tonqualität kann eingestellt werden, indem die Tiefe der Schaumstoffstopfen in den Röhren verändert wird.
• Setzen Sie die Stopfen in der gewünschten Tiefe ein.

• Setzen Sie die Stopfen niemals tiefer als die Plattenoberfläche ein.
• Es könnte dann vielleicht nicht mehr möglich sein, sie herauszubekommen oder sie könnten in den Lautsprecher hineinfallen.

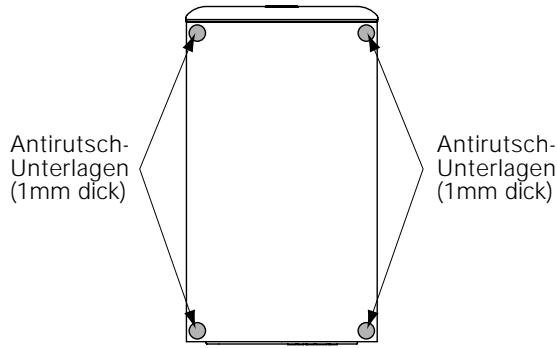

• Sollten die Stopfen im Lautsprecher festsitzen oder hineingefallen sein, stoppen Sie sofort den Betrieb und wenden Sie sich an die Verkaufsstelle oder an eine der im beiliegenden “DENON-Servicenetzwerk” aufgelisteten Kundendienststellen. AntirutschUnterlagen (1mm dick) VORSICHT:
• Zur Gewährleistung der Sicherheit sollten keinerlei Gegenstände auf das Lautsprechersystem gestellt oder dagegen gelehnt werden.
• Bei seitlicher Krafteinwirkung könnte der Lautsprecher umkippen oder herunterfallen. Beides sollte mit besonderer Sorgfalt vermieden werden, da sowohl ein Umkippen als auch Herunterfallen des Lautsprechers Verletzungen und schwere Unfälle verursachen könnte. 2 Beachten Sie bitte, dass die Aufstellung des Lautsprechersystems und eines Plattenspielers auf demselben Ständer / in demselben Regal eine akustische Rückkopplung zur Folge haben kann.

• Sichern Sie das Anschlusskabel, um zu verhindern, dass es eingeklemmt wird und die Lautsprecher umkippen. 2 Falls sich direkt vor oder hinter dem Lautsprechersystem eine Wand, Glastür, usw. befindet, sollten Sie die Wand oder Tür mit einem dicken Vorhand verhängen, um Resonanzen zu vermeiden bzw. Reflexionen zu minimieren. WARNUNG:
• Befestigen Sie die Lautsprecherkabel an einer Wand, usw., um zu vermeiden, dass jemand auf die Kabel tritt oder diese versehentlich herauszieht und dadurch ein Herunterfallen des Lautsprechersystems verursacht.
• Überprüfen Sie das Lautsprechersystem nach der Installation unbedingt auf Sicherheit. Führen Sie danach Sicherheitsinspektionen in regelmäßigen Abständen durch, um sicherzustellen, dass keine Gefahr besteht, dass die Lautsprechersysteme umfallen. DENON haftet weder für Schäden noch Unfälle, die aufgrund einer falschen Wahl des Installationsortes oder einer fehlerhaften Installation verursacht wurden. 2 Bei den Lautsprechersystemen handelt es sich um Lautsprecher mit geringem Streufluss, die in der Nähe von Fernsehgeräten betrieben werden können. Abhängig vom Fernsehgerät können im Bild jedoch Farbflecke auftreten. Schalten Sie in einem solchen Fall die Stromversorgung zum Fernsehgerät zunächst aus und nach 15 bis 30 Minuten wieder ein. Die im Fernsehgerät integrierte Entmagnetisierungsschaltung sollte die Farbflecke im Bild reduzieren. Vergrößern Sie andernfalls den Abstand zwischen den Lautsprechern und dem Fernsehgerät.

2.SC-M53/73 E2̲GER 05.3.17 2:20 ページ 3

DEUTSCH 2 ANSCHLÜSSE Anschluss der Lautsprecherkabel

• Lesen Sie sich vor dem Anschluss die Bedienungsanleitung des Verstärkers sorgfältig durch und führen Sie die Anschlüsse entsprechend richtig aus. Schalten Sie den Verstärker unbedingt aus, wenn die Lautsprecher angeschlossen werden.
• Verwenden Sie die mitgelieferten Kabel, um die Eingänge auf der Rückseite der Lautsprecher (siehe Diagramm) an die Lautsprecher-Ausgänge des Verstärkers anzuschließen.
• Schließen Sie das Lautsprechersystem für den linken Kanal an die “L”-Anschlüsse des Verstärkers und das System für den rechten Kanal an die “R”-Anschlüsse des Verstärkers an, wobei die Polarität übereinstimmen muss.(“+”- und “–”-Markierungen)
• Wenn die Polarität vertauscht wird, wird ein unnatürlicher Ton mit einer Phasenverschiebung ausgegeben oder überhaupt kein Tiefbass erzeugt. Überprüfen Sie darüber hinaus, dass beide Anschlussklemmen fest und sicher sitzen. Anschlüsse VORSICHT:
• Achten Sie sorgfältig darauf, dass Sie die positiven (rot(+)) und negativen (schwarz(–)) Seiten und die linken und rechten Lautsprecher richtig anschließen.
• Schließen Sie das Ende des mitgelieferten Anschlusskabels mit den einfarbigen Kabeladern an den roten Lautsprecheranschluss an.

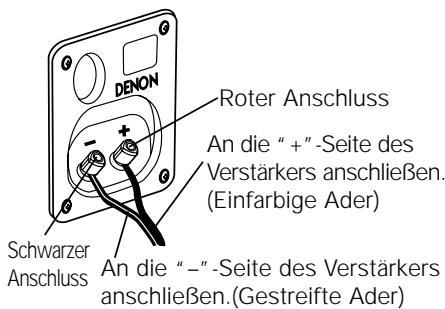

• Um Schaltungsprobleme zu verhindern, dürfen Sie die gestreifte und die einfarbige Kabelader oder das linke und rechte Kabel niemals kurzschließen. (Die roten Anschlüsse auf der rechten Seite sind die “+”-Anschlüsse, die schwarzen auf der linken Seite sind die “–”-Anschlüsse.) Lösen Sie die Anschlussknöpfe, setzen Sie die Kabelkernadern ein und befestigen Sie die Knöpfe. Roter Anschluss An die “+”-Seite des Verstärkers anschließen. (Einfarbige Ader) Schwarzer Anschluss An die “–”-Seite des Verstärkers anschließen.(Gestreifte Ader)

3 ENTFERNEN DES LAUTSPRECHERGITTERS

• Das Gitter an der Vorderseite der Lautsprechersysteme kann entfernt werden.
• Halten Sie beide Seiten des Gitters fest und ziehen Sie es nach vorne.
• Richten Sie für die Befestigung die Vorsprünge in den vier Ecken des Lautsprechernetzes an den Löchern in den vier Ecken des Gehäuses aus und drücken Sie sie hinein.

DEUTSCH 4 TECHNISCHE DATEN Lautsprechersystem (SC-M53) Typ: 2-Wege, 2-Chassis Bass-Reflex / Niedriger Streufluss Lautsprecher: 12 cm Konus für den Tief- und Mitteltonbereich x 1

2.5 cm-Hochtöner x 1

Eingangsimpedanz: 6 Ω/Ohm Max. Eingang: 60 W (IEC) 120 W (Peak) Überschneidungsfrequenz: 3 kHz Frequenzbereich: 45 Hz ~ 40 kHz Abmessungen: 141(B) x 191 (H) x 249 (T) mm Gewicht:

Lautsprechersystem (SC-M73) Typ: 2-Wege, 2-Chassis Bass-Reflex / Niedriger Streufluss Lautsprecher: 13 cm Konus für den Tief- und Mitteltonbereich x 1

2.5 cm-Hochtöner x 1

Eingangsimpedanz: 6 Ω/Ohm Max. Eingang: 60 W (IEC) 120 W (Peak) Überschneidungsfrequenz: 3 kHz Frequency range: 43 Hz ~ 40 kHz Abmessungen: 156 (B) x 213 (H) x 249 (T) mm Gewicht:

• Änderung der technischen Daten und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.
