BEDIENUNGSANLEITUNG PRO FLIGHT MULTI PANEL SAITEK

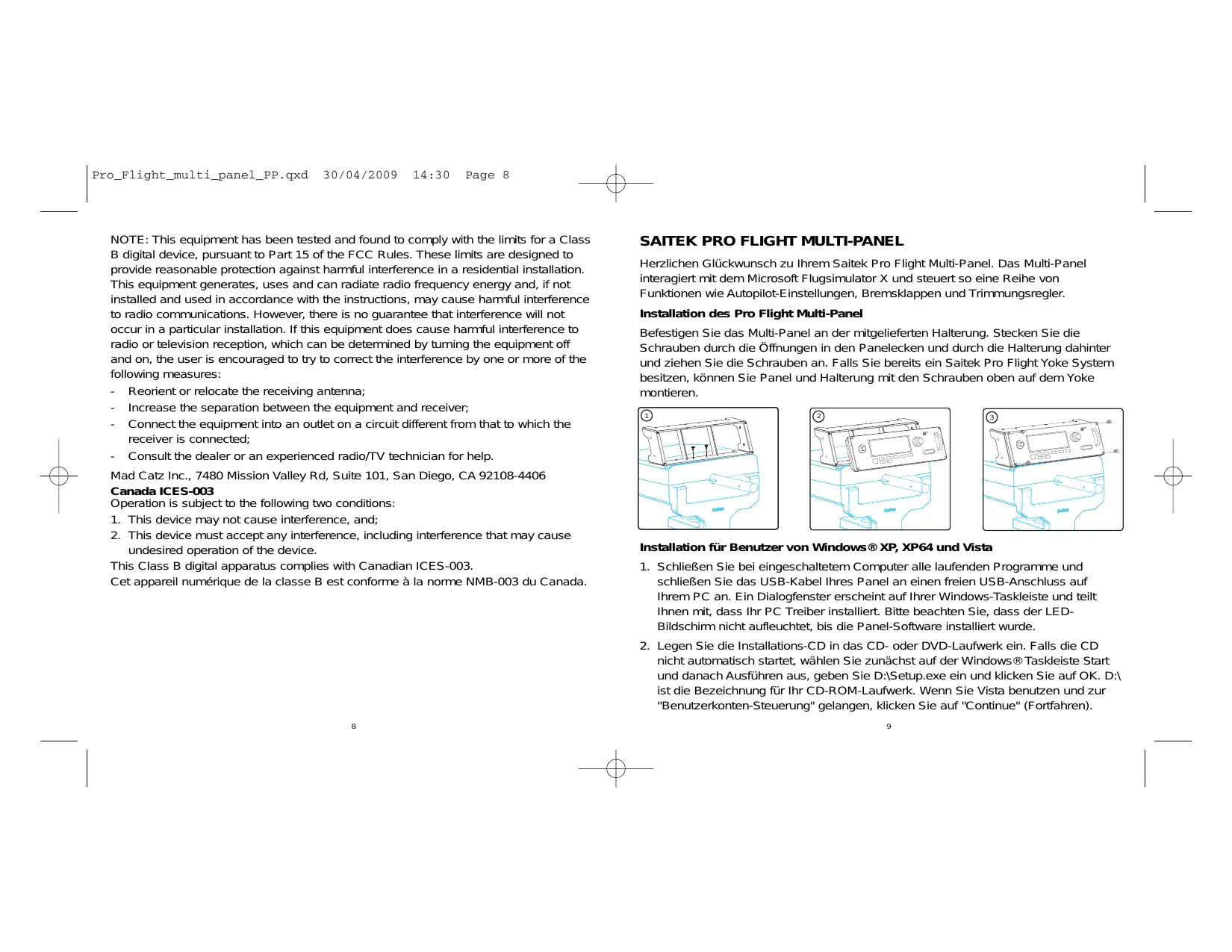

SAITEK PRO FLIGHT MULTI-PANEL Herzlichen Glückwunsch zu Ihrem Saitek Pro Flight Multi-Panel. Das Multi-Panel interagiert mit dem Microsoft Flugsimulator X und steuert so eine Reihe von Funktionen wie Autopilot-Einstellungen, Bremsklappen und Trimmungsregler. Installation des Pro Flight Multi-Panel Befestigen Sie das Multi-Panel an der mitgelieferten Halterung. Stecken Sie die Schrauben durch die Öffnungen in den Panelecken und durch die Halterung dahinter und ziehen Sie die Schrauben an. Falls Sie bereits ein Saitek Pro Flight Yoke System besitzen, können Sie Panel und Halterung mit den Schrauben oben auf dem Yoke montieren. 1

Installation für Benutzer von Windows® XP, XP64 und Vista 1. Schließen Sie bei eingeschaltetem Computer alle laufenden Programme und schließen Sie das USB-Kabel Ihres Panel an einen freien USB-Anschluss auf Ihrem PC an. Ein Dialogfenster erscheint auf Ihrer Windows-Taskleiste und teilt Ihnen mit, dass Ihr PC Treiber installiert. Bitte beachten Sie, dass der LEDBildschirm nicht aufleuchtet, bis die Panel-Software installiert wurde. 2. Legen Sie die Installations-CD in das CD- oder DVD-Laufwerk ein. Falls die CD nicht automatisch startet, wählen Sie zunächst auf der Windows® Taskleiste Start und danach Ausführen aus, geben Sie D:\Setup.exe ein und klicken Sie auf OK. D:\ ist die Bezeichnung für Ihr CD-ROM-Laufwerk. Wenn Sie Vista benutzen und zur "Benutzerkonten-Steuerung" gelangen, klicken Sie auf "Continue" (Fortfahren).

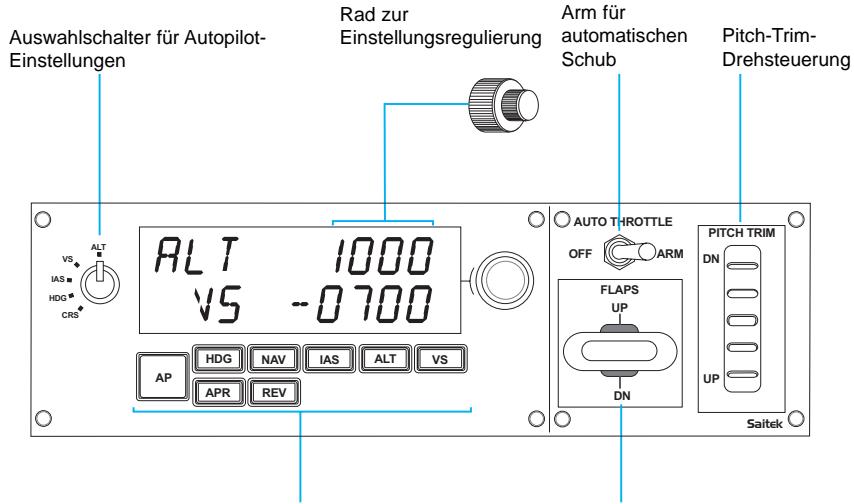

3. Für XP-Benutzer: Wenn der Installationsassistent erscheint, klicken Sie auf "Next" (Weiter), um fortzufahren. Für Vista Benutzer: Wenn die Aufforderung "Do you want to run this program from Saitek?" (Wollen Sie dieses Programm von Saitek ausführen?) erscheint, klicken Sie auf "Yes" (Ja). Nachdem Sie den Haftungsausschluss gelesen haben, wählen Sie die Option "I accept the terms of the Disclaimer" (Ich akzeptiere die Bedingungen des Haftungsausschlusses) aus und klicken Sie auf Next (Weiter), um fortzufahren. 4. Auf der folgenden Ansicht erscheint "Driver setup ist installing Direct Output" (Treibersetup installiert Direct Output) 5. Sobald die Treiberinstallation abgeschlossen ist, klicken Sie "Finish" (Beenden), um den Installationsvorgang zu beenden. Arm für Rad zur Einstellungsregulierung automatischen Schub

Auswahlschalter für AutopilotEinstellungen

AUTO THROTTLE ALT OFF VS IAS ARM Pitch-TrimDrehsteuerung

PITCH TRIM DN FLAPS UP HDG CRS AP HDG NAV APR REV IAS ALT VS UP DN Saitek

Bremsklappen einfahren (nach oben) oder ausfahren (nach unten)

Autopilot-Funktionstasten 10

6. Sie können nun eine Testanwendung ausführen, indem Sie auf Windows Start/Programme/Saitek/Pro Flight Multi Panel gehen oder Microsoft FS X öffnen. Wenn Sie die Testanwendung oder FS X öffnen, leuchtet Ihr Panel auf. Hinweis: Wenn Sie einen Saitek X52 Pro nach der Installation des Pro Flight Multi Panel installieren, wird die Direct Output-Datei des Instrument Panel überschrieben. In diesem Fall installieren Sie die Panel-Software neu. Einsatz des Saitek Pro Flight Multi-Panel Taste

AP Hauptschalter zum Aktivieren bzw. Deaktivieren des Autopilot HDG Flugzeug fliegt auf dem ausgewählten Kurs NAV Flugzeug fliegt gemäß ausgewählter NAV1-Frequenz oder GPS IAS Flugzeug fliegt mit gewählter angegebener Fluggeschwindigkeit ALT Flugzeug fliegt in ausgewählter Höhe und hält diese VS Flugzeug steigt oder sinkt in ausgewählter Sink-/Steiggeschwindigkeit APR Anflug erfolgt zum Startbahn-Landekurssender REV Flugzeug fliegt auf Back Course vom Landekurssender Regulierung der Autopilot-Einstellungen Um die Autopilot-Werte zu ändern, drehen Sie zunächst den Auswahlschalter links am Panel auf die Funktion, die Sie ändern möchten. Drehen Sie den Regler rechts am LED-Display, um den Wert für die gewählte Funktion zu erhöhen oder zu reduzieren. Wenn Sie beispielsweise die Flughöhe regulieren möchten, drehen Sie zunächst den Auswahlschalter links auf ALT und erhöhen oder senken dann die gewünschte Flughöhe mit Hilfe der Drehregler rechts. Um Autopilot-Funktionen zu aktivieren, wählen Sie zunächst die Funktion (z. B. HDG, NAV usw.) und drücken Sie dann den Autopilot-Hauptschalter. Sie können jede der Autopilot-Funktionen einzeln verwenden, meist wird aber eine Kombination von Funktionen benutzt. Wenn Sie beispielsweise in einer Höhe von 20.000 Fuß (6100 m) mit einer Geschwindigkeit von 150 Knoten und einem Kurs von 210° fliegen, wählen Sie erst die ALT-Funktion mit dem Auswahlknopf und regulieren 11

dann mit den Reglern rechts die Höhe auf 20.000 Fuß. Drehen Sie den FunktionsAuswahlknopf auf IAS und stellen Sie die Geschwindigkeit auf 150 ein. Und schließlich drehen Sie den Funktions-Auswahlknopf auf HDG und den Kurs auf 210. Um die Höhen-, Geschwindigkeits- und Kursfunktionen zu aktivieren, stellen Sie zunächst den Autothrottle auf "Arm" (so dass der Autopilot die Motoren auf eine konstante Geschwindigkeit einstellen kann), drücken Sie dann die HDG , IAS- und ALT-Tasten unter dem LED-Display und die AP-Taste, um den Autopilot einzuschalten. Jetzt müsste Ihr Flugzeug auf 20.000 Fuß steigen bzw. sinken, auf Kurs 210° gehen und eine Geschwindigkeit von 150 Knoten halten. Hinweis: Nicht alle im Microsoft FS X verfügbaren Flugzeuge besitzen sämtliche Autopilot-Funktionen. So haben beispielsweise die Cessna C172SP Skyhawk und viele kleinere Flugzeuge keine Autothrottle-Armsteuerung - selbst wenn diese Funktion auf dem Multi-Panel aktiviert wird, wirkt sich dies nicht auf den Autopiloten des Flugzeugs aus. Fehlerbehebung Die Bedienteile des Multi Panel sind automatisch dafür konfiguriert, mit der FS X Software zu interagieren. Beim Öffnen von Microsoft FSX erscheint die Frage "Do you trust this driver from Saitek?" (Ist dieser Treiber von Saitek vertrauenswürdig?). Klicken Sie auf "Yes" (Ja). Danach erscheint die Frage "Do you always want to load this plugin when launching Flight Sim X?" (Wollen Sie immer dieses Plugin beim Start von Flight Sim X laden?). Klicken Sie erneut auf "Yes" (Ja). Falls Ihre FS X Software das Multi Panel nicht erkennt, hängen Sie das USB-Kabel ab und schließen Sie es erneut an. Sollte FS X nicht laden, liegt das daran, dass die Software auf eine Eingabe wartet. Wählen Sie das Eingabe-Fenster aus, indem Sie entweder Alt + Tab drücken oder die Eingabeaufforderung auf der Windows-Taskleiste anklicken. Die Eingabeaufforderung lautet: "Microsoft Flight Simulator security warning : will happen once after install" (Microsoft Flight Simulator Sicherheitshinweis: Erfolgt einmal nach der Installation). Klicken Sie auf Ausführen. Wenn die Frage "Would you like to designate this module?" (Wollen Sie dieses Modul zuweisen?) erscheint, klicken Sie auf Yes (Ja), und der Ladevorgang von FS X wird fortgesetzt. 12

Das Pro Flight Multi Panel wird nicht automatisch registriert, wenn Sie das Pro Flight Switch Panel vor der Installation von FS X installiert haben. Um das Pro Flight Multi Panel bei FS X zu registrieren, klicken Sie auf das Symbol " Launch the Flightsim X plugin manually" (Flightsim X Plugin manuell starten), um das Programm erneut auszuführen. Technischer Support Probleme - keine Angst, wir lassen Sie nicht im Stich! Wussten Sie, dass fast alle Produkte, die als fehlerhaft an uns zurückgeschickt werden, überhaupt nicht defekt sind? Sie wurden einfach nicht richtig installiert! Sollten Sie Probleme mit diesem Produkt haben, besuchen Sie bitte zuerst unsere Website www.saitek.de. Unsere Website, speziell der Bereich Technischer Support, wurde erstellt, damit Sie von Ihrem Saitek-Produkt die bestmögliche Leistung erhalten. Sollten Sie trotzdem noch Probleme haben oder kein Internetanschluss haben, dann stehen Ihnen unsere Produktspezialisten im Saitek Technical Support Team zur Verfügung, die Sie telefonisch um Rat und Hilfe bitten können. Wir möchten, dass Sie viel Freude an Ihrem Gerät haben. Bitte rufen Sie uns an, falls Sie Probleme oder Fragen haben. Bitte stellen Sie auch sicher, dass Sie alle relevanten Informationen zu Hand haben, bevor Sie anrufen. Rufnummern und Adressen finden Sie auf der mit dem Produkt gelieferten Liste der Zentren für Technischen Support. Garantiebedingungen 1. Die Garantiezeit beträgt 2 Jahre ab dem nachgewiesenen Kaufdatum. 2. Die Bedienungsanleitung ist zu beachten. 3. Die Garantie ist ausgeschlossen beu Verunstaltung des Geräts, unsachgemäßer oder missbräuchlicher Benutzung, mangelnder Sorgfalt, Unfall, Beseitigung oder Änderung der Seriennummer; Anschluss an eine falsche Spannung oder Stromart; Reparatur, Umbau oder Wartung des Geräts durch fremde Personen außerhalb unserer Serviceeinrichtung oder eines autorisierten Servicecenters; Verwendung oder Einbau von nicht von 13

Pro_Flight_multi_panel_PP.qxd

Saitek stammenden Ersatzteilen in das Gerät oder sonstigen Veränderungen: Einbau in andere Geräte; Beschädigung des Geräts durch höhere Gewalt (z.B. Unfall, Brand, Hochwasser oder Blitzschlag) oder eine den Anweisungen von Saitek zuwider laufende Benutzung des Geräts. 4. Die Garantiepflicht beschränkt sich darauf, dass Saitek das Gerät nach eigener Wahl entweder repariert oder durch ein gleiches oder ähnliches Gerät ersetzt. Zur Inanspruchnahme der Garantie sind dem autorisierten Saitek Technical Support Center (Anschrift liegt dem Gerät in der Verpackung bei) Gerät und Kaufbeleg (z.B. Kassenzettel oder Rechnung) frachtfrei zu übersenden.

5. Bei Einsendung des Geräts zur Reparatur ist eine angemessene Verpackung (vorzugsweise die Originalverpackung) zu wählen und eine Schilderung des Problems beizufügen. 6. WICHTIGER HINWEIS: Achten Sie zur Vermeidung unnötiger Kosten und Unannehmlichkeiten darauf, die Anweisungen in dieser Bedienungsanleitung sorgfältig durchzulesen und zu beachten. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
