Marke	SHARP
Modell	AY-XPC9JR
Typ	Split-Klimaanlage
Stromversorgung	220-240 V ~ 50 Hz
Kältemittel	R410A
Kühlleistung	9000 BTU/h (geschätzt)
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften, Plasmacluster, automatische Reinigung
Filter	Luftfilter + Luftreinigungsfilter (Typ AZ-F920F)
Filterreinigung	Alle 2 Wochen
Austausch des Reinigungsfilters	Alle 3 bis 6 Monate
Timer	Ein/Aus-Timer, Abschaltung nach 1 Stunde
Fernbedienungsbatterien	2 AAA-Batterien (R03)
Reichweite der Fernbedienung	Bis zu 7 Meter
Hilfsmodus	Ja (AUX-Taste am Innengerät)
Speicherfunktion	Ja (außer Timer)
Energieeffizienzklasse	In der Anleitung nicht angegeben
Abmessungen Innengerät	Nicht angegeben
Gewicht Innengerät	Nicht angegeben

Häufig gestellte Fragen - AY-XPC9JR SHARP

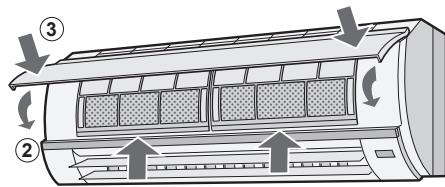

Wie reinige ich die Filter der Klimaanlage?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Frontblende, entfernen Sie die Luftfilter und dann die Reinigungsfilter. Reinigen Sie die Luftfilter mit einem Staubsauger oder mit warmem Seifenwasser, trocknen Sie sie im Schatten. Bauen Sie alles wieder zusammen. Reinigen Sie die Luftfilter alle 2 Wochen.

Was tun, wenn die Klimaanlage nicht genug kühlt?

Überprüfen Sie, ob die Filter sauber sind, die Luftein- und -auslässe nicht blockiert sind, der Thermostat richtig eingestellt ist, Fenster und Türen geschlossen sind und kein Heizgerät im Raum läuft. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich den Abschalttimer?

Drücken Sie die Timer-Aus-Taste, stellen Sie die gewünschte Zeit mit den Zeiteinstelltasten ein und bestätigen Sie mit SET/C. Das Gerät schaltet sich zur programmierten Zeit aus. Der Timer aktiviert auch eine automatische Schlaffunktion, die die Temperatur während der Nacht anpasst.

Was ist die Plasmacluster-Funktion?

Plasmacluster ist ein Ionisator, der positive und negative Ionen erzeugt, um Schimmel und Bakterien in der Luft zu reduzieren. Drücken Sie die PLASMACLUSTER-Taste, um sie zu aktivieren. Eine blaue Anzeige leuchtet am Gerät auf.

Wie stelle ich die Luftstromrichtung ein?

Für die vertikale Einstellung verwenden Sie die SWING-Taste der Fernbedienung, um die Klappe schwenken zu lassen, und drücken Sie erneut, um sie in der gewünschten Position zu fixieren. Für die horizontale Einstellung bewegen Sie die horizontalen Lamellen manuell.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Richten Sie die Fernbedienung auf den Empfänger des Innengeräts, ohne Hindernis. Verwenden Sie bei Bedarf den Hilfsmodus (AUX-Taste am Gerät).

Wie verwende ich den Vollgas-Modus?

Drücken Sie während des Betriebs die Taste VOLLGAS für schnelles Kühlen oder Heizen. Die Temperaturanzeige erlischt und die grüne Anzeige leuchtet. Zum Abbrechen drücken Sie die Taste erneut oder wechseln Sie den Modus.

Warum tritt Wasser oder Dampf aus der Klimaanlage aus?

Im Kühl- oder Trockenmodus kann Kondenswasser entstehen und bei hoher Luftfeuchtigkeit Dampf am Luftauslass erzeugen. Im Heizmodus kann während des Abtauens Dampf aus dem Außengerät austreten. Das ist normal.

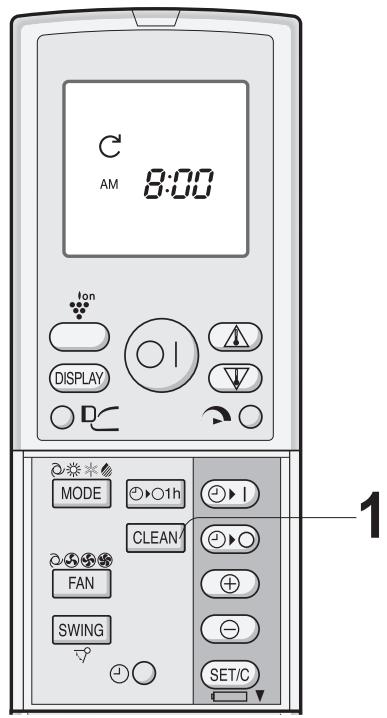

Wie führe ich die automatische Reinigung durch?

Drücken Sie die CLEAN-Taste, wenn das Gerät ausgeschaltet ist. Das Gerät läuft 40 Minuten lang, um das Innere zu trocknen und Schimmel zu reduzieren. Die blaue Plasmacluster-Anzeige leuchtet. Zum Abbrechen drücken Sie CLEAN und dann EIN/AUS.

Wo finde ich den Ersatzfilter?

Der Luftreinigungsfilter als Ersatz ist das Modell AZ-F920F. Sie können ihn bei Ihrem nächsten Sharp-Händler kaufen. Ersetzen Sie ihn alle 3 bis 6 Monate.

BEDIENUNGSANLEITUNG AY-XPC9JR SHARP

BEDIENUNGSCANLEITUNG

AIPKONTI\xION OMATIOY

TYNOY SPLIT

EΓXEPIΔIO ΛΕΙΤΟΥΡΙΑΣ

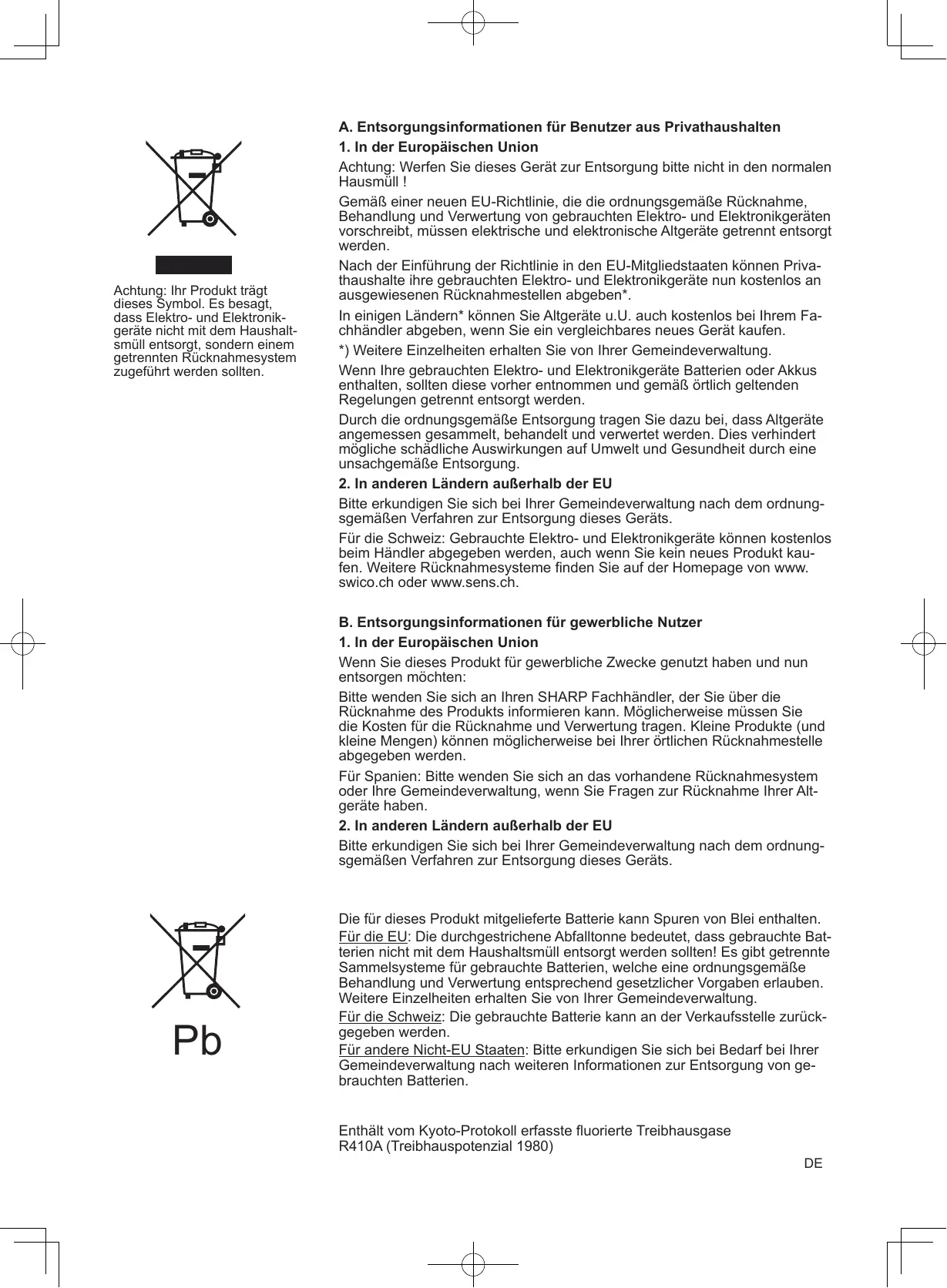

Achtung: Ihr Produktträgt thesees Symbol. Es besagt, dass Elektro- und Elektronik-gerate nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführrt werden sollenen.

Pb

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie these Gerät zur Entsorgungitte nicht in den normalen Hausmüll!

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von bebrauchten Elektro- und Elektronikgeräten vorschreiben, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten konnen Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*.

In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

*) Weitere Einzelheiten erhalten Sie von ihrer Gemeindeverwaltung.

Wenn ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollen den diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden.

Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwertet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemänen Verfahren zur Entsorgung these Geräts.

Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte konnen kostenlos beim Handler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie diesen Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten:

Bitte wenden Sie sich an ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Mölicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und keine Mengen) können möglicherweise bei ihrerörtlichen Rücknahmestelle abgegeben werden.

Für Spanien:itte wenden Sie sich an das vorhandene Rücknahmesystem oder ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemänen Verfahren zur Entsorgung these Geräts.

Die für diesen Produkt mitgelieferte Batterie kann Spuren von Blei enthalten. Für die EU: Die durchgestrichene Abfalltonne bedeutet, dass gebrauchte Batterien nicht mit dem Haushaltsmull entsorgt werden sollen! Es gibt getrennte Sammelsysteme für gebrauchte Batterien, welche eine ordnungsgemäße Behandlung und Verwertung entsprechend gesetzlicher Vorgaben erlauben. Weitere Einzelheiten erhalten Sie von ihrer Gemeindeverwaltung.

Für die Schweiz: Die gebrauchte Batterie kann an der Verkaufsstelle zusückgegeben werden.

Für andere Nicht-EU Staaten:itte erkundigen Sie sich bei Bedarf bei ihrer Gemeindeverwaltung nach weiteren Informationen zur Entsorgung von gebrauchten Batterien.

Enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase

R410A (Treibhauspotenzial 1980)

INHALT

WICHTIGESICHERHEITSHINWEISE DE-1
- TEILEBEZEICHUNGEN DE-2
- VERWENDUNG DER FERNBEDIENUNG .DE-4
EINSTELLUNG DES LUFTREINIGUNGSFILTERS ...DE-5
- ENERGIESPARTIPPS DE-5
HILFSBETRIEB DE-5

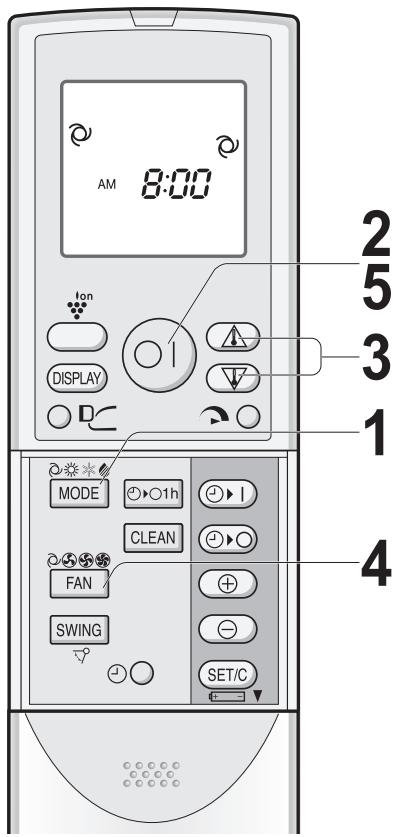

GRUNDLAGEN DES BETRIEBS. DE-6
EINSTELLUNG DER RICHTUNG DES LUFTSTROMS DE-7
PROGRESSIVER LUFTSTROM DE-8

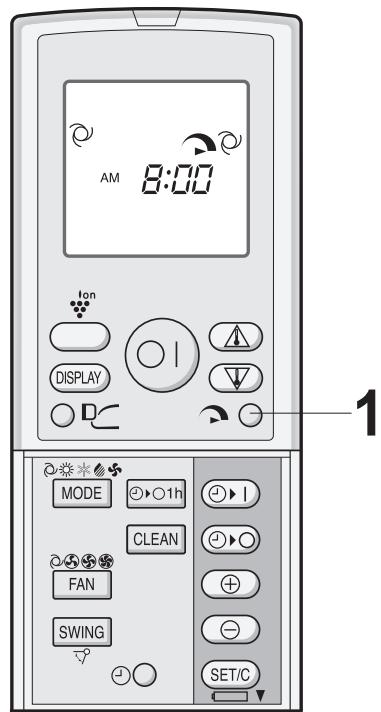

VOLLLEISTUNG-BETRIEB. DE-8

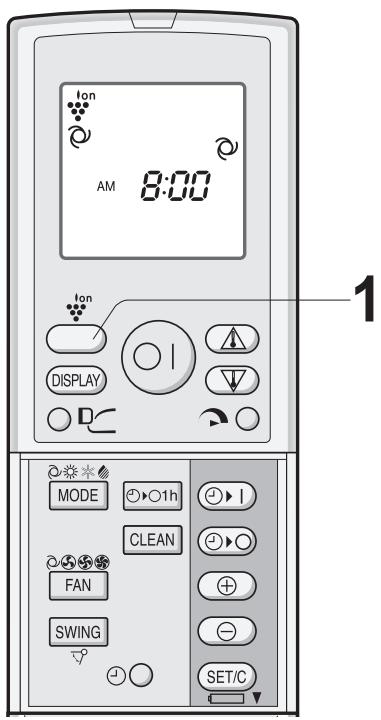

- PLASMACLUSTER-BETRIEB DE-9
- SELBSTREINIGUNG-BETRIEB DE-9
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER DE-10
BETRIEB MIT DEM ZEITSCHALTERDE-10

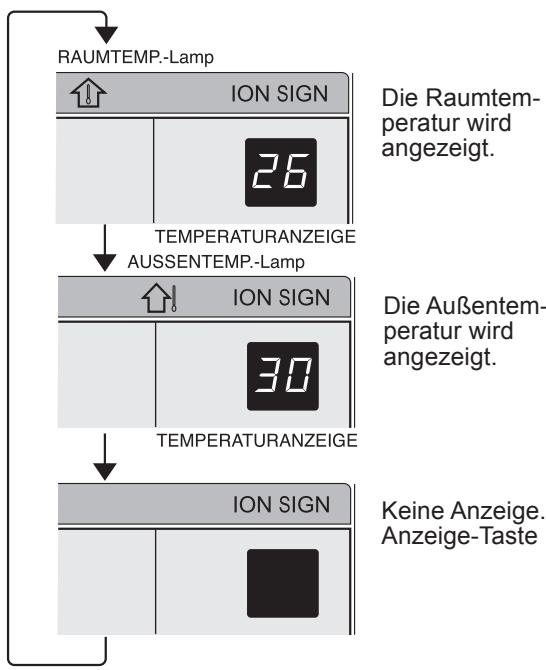

TIPPS ZUM ANZEIGEFELD DE-12
WARTUNG. DE-12
ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB....DE-13
BEVOR SIE DEN KUNDENDIENST RUFEN...DE-14

WICHTIGESICHERHEITSHINWEISE

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Geräts führen und einen elektrischen Schlag verursachen.
2 Zur Vermeidung von Gesundheitsschäden sollenn Sie ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen. Dies konnte ihren Gesundheitszustand beeinträchtigen.
3 Bei der Verwendung des Klimagerats für Säuglinge, Kinder, alters, bettlerige oder befinderte Personen ist unbedingt saferzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist.
4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund der Hochgeschwindigkeitslufter Verletzungen verursachen.
5 Das Klimagerät muss auf jeder Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerd-kabeln an. Eine unvollständige Erdung könnte einen elektrischen Schlag verursachen.
6 Wenn beim Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden.
7 Das Gerät sollte entsprechend den nationalen Installationsvorschriften installiert werden. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursachen.
8 Wenn das Netzanschlusskabel beschädigt ist, muss es zur Vermeidung von Gefahren entweder vom Hersteller, von dessen Servicepartner oder von einer anderen gleichermaßen qualifizierten Person ausgetaucht werden. Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus.
9 Verspritzen bzw. verschüten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Geräts verursachsen.

SICHERHEITSHINWEISE ZUR INSTALLATION/ZUM AUSBAU/ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand o. Ä. verursachen. Wenden Sie sich an ihren Handler oder einen anderen qualifizierten Fachmann, um das Gerät zu installieren/auszubauen/zu reparieren.

SICHERHEITSHINWEISE ZUM BETRIEB

1 Offnen Sie regelmäßig ein Fenster oder eine Tur, um den Raum zu lüssen, sondern dann, wenn Sie mit Gas betriebene Geräte verwenden. Eine unzureichende Beführung kann einen Sauerstoffmangel verursachen.
2 Bedieren Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen Schlag verursachen.
3 Aus Sicherheitsgründen sollen der Leistungsschalter ausgeschaltet sein, wenn das Gerät für einen längeren Zeitraum nicht verwendet wird.
4 Überprüfen Sie den Montagerahmen regelmäßig auf Verschleiß und richtigen, fester Halt.
5 Legen Sie keinerlei Gegenstände auf das Außererat und treten Sie nicht darauf. Der Gegenstand oder die Person konnen in das Gerat hinein- bzw. hinunterfallen; dadurch konnen Beschädigungen bzw. Verletzungen verursacht werden.
6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und damit nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pflanzen verwendet werden.
7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät konnten die elektrischen Isolierungen Schadennehmen und einen elektrischen Schlag verursachen.
8 Blockieren Sie weder die Luftteinlass- noch Luftauslassöffnungen des Geräts. Dies könnte einen erheblichen Leistungsabfall des Geräts sowie Störungen zur Folge haben.
9 Vor der Durchführung von Wartungs- oder Reinigungssarbeiten muss in jeder Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Geräts ein Lüfter lauft, konnten Sie sich ansonsten Verletzungen zuziehen.
10 Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollen beaufsichtigt werden, um auszuschreiben, dass sie these Gerät als Spielzeug verwenden.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/INSTALLATION

• Schließen Sie das Klimagerät unbedingt an ein Netz mit der angegebenen Spannung und Freqenz an. Der Anschluss an ein Netz mit falscher Voltzahl und falscher Freqenz kann zu einer Beschäftigung des Geräts führen und möglichwerse einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies können einen Brand verursachen.
  Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhänden sind.
• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel o. Ä. feucht werden给你们 lessen.
• Stellen Sie je nach Aufstellungsort sicher, dass ein Fehlstromschutzschalter oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

TEILEBEZEICHNUGEN

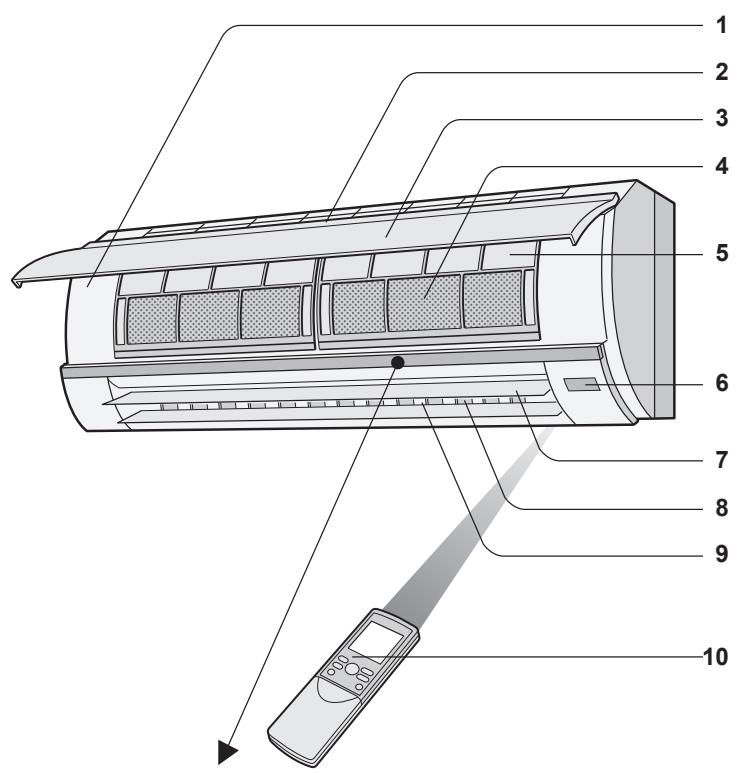

ZIMMERGERÄT

1 AUX-Taste
2 Einlass (Luft)
3 Öffnungsklappe
4 Luftreinigungsfilter
5 Luftfilter
6 Empfängerfenster
7 Vertikale Einstellungslamelle

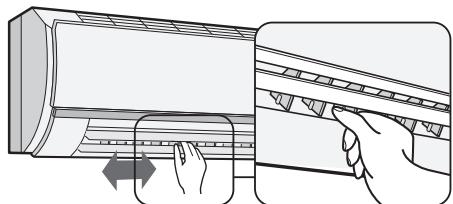

8 Horizontale Einstellungslamelle
9 Auslass (Luft)
10 Fernbedienung

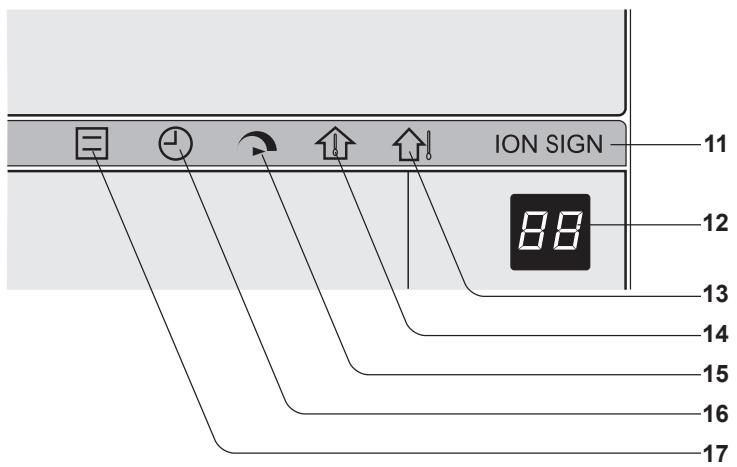

11 PLASMACLUSTER-Lampe (blau)
12 TEMPERATURANZEIGE
13 AUSSENTEMP.-Lampe (grun ！)
14 RAUMTEMP.-Lampe (grün 1)
15 VOLLLEISTUNG-Lampe (grün )
16 ZEITSCHALTER-Lampe (orange ①)
17 BETRIEB-Lampe (rot

HINWEIS:

Die ausgelieferten Geräte können sich leicht von der oben aufgeführten Darstellung unterscheiden.

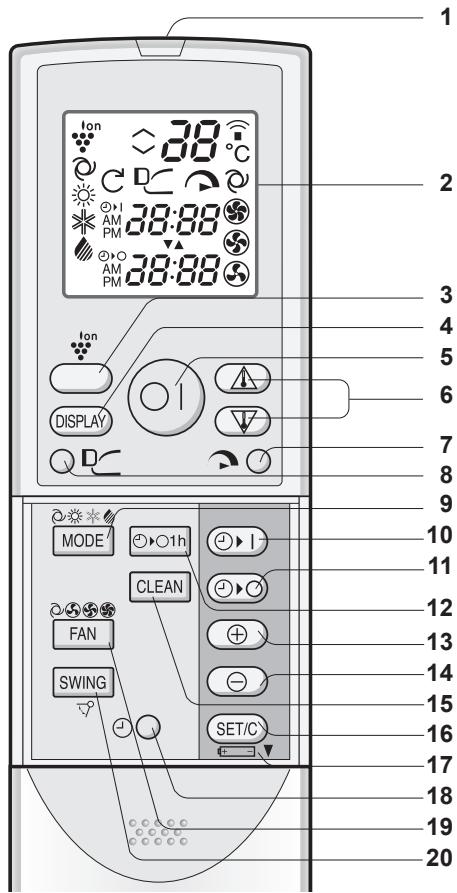

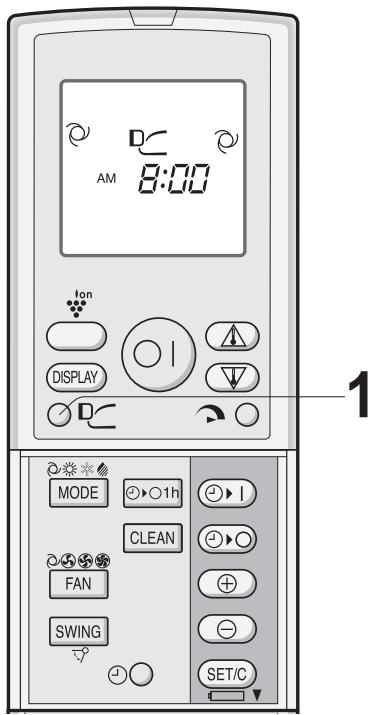

FERNBEDIENUNG

1 SENDER
2 ANZEIGE (Flüssigkristallanzeige)
3 PLASMACLUSTER-Taste
4 ANZEIGE-Taste (DISPLAY)
5 EIN-/AUS-Taste
6 THERMOSTAT-Taste
7 VOLLLEISTUNG-Taste
8 PROGRESSIVER LUFTSTROM-Taste
9 BETRIEB-Taste (MODE)

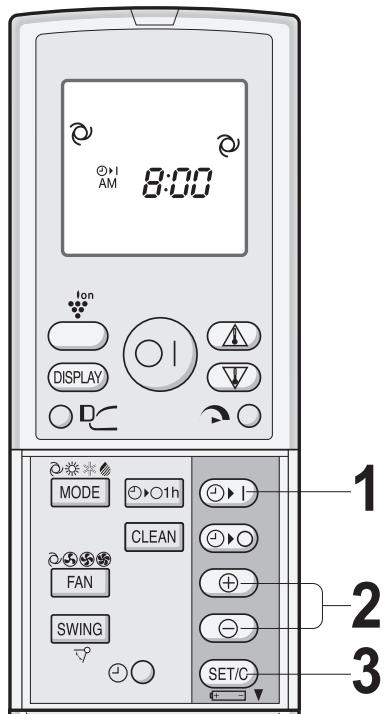

10 ZEITSCHALTER-EIN-Taste (zur Einstellung der Einschlattzeit)

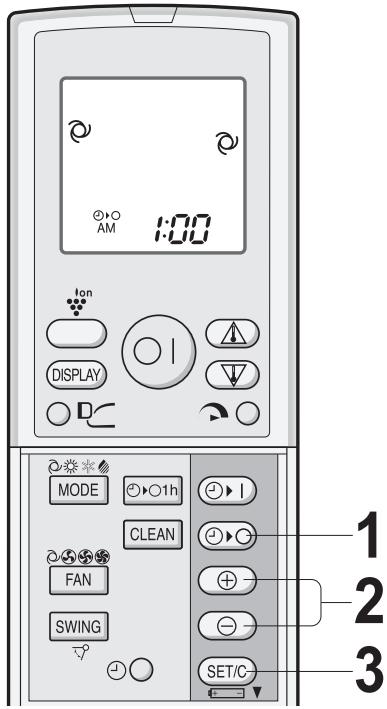

11 ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit)

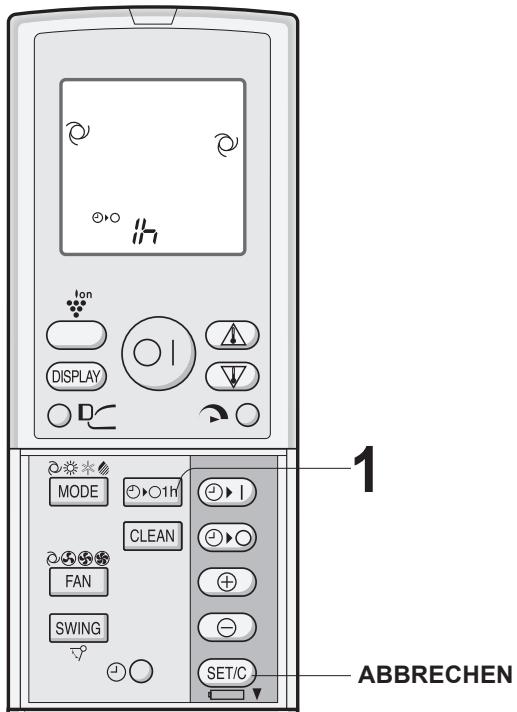

12 EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste
13 ZEITVORLAUF-Taste
14 ZEITRÜCKLAUF-Taste
15 SELBSTREINIGUNG-Taste (CLEAN)

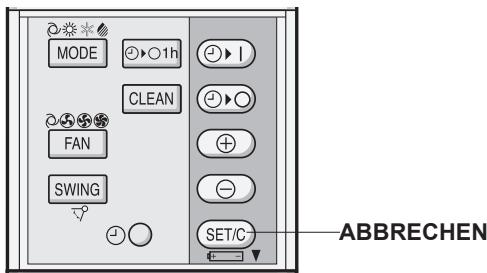

16 ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste (SET/C)
17 Das Batteriefach befindet sich unter thisem Symbol
18 UHR-Taste
19 LÜFTER-Taste (FAN)
20 SCHWUNG-Taste (SWING)

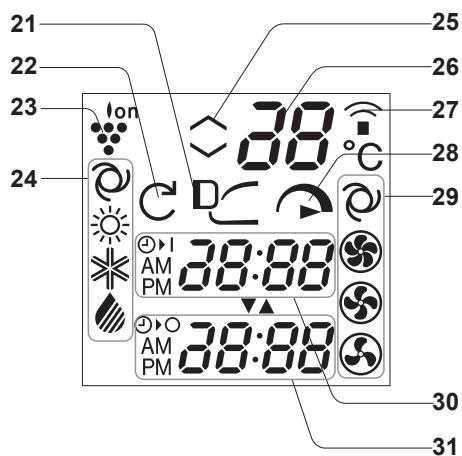

LCD-FERNBEDIENUNGSANZEIGE

21 Symbol für den PROGRESSIVEN LUFTSTROM
22 SELBSTREINIGUNG-Symbol
23PLASMACLUST
24 BETRIEB-Symbole

:AUTOM.

:HEIZEN

:KuhLEN

:TROCKNEN

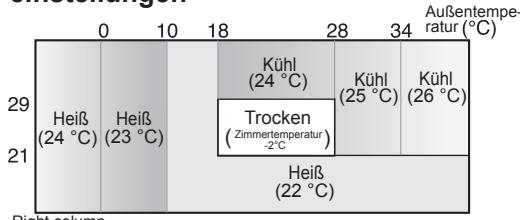

25 Thermostatstellung für die Betriebsarten AUTOM. und TROCKNEN
26 TEMPERATUR-Anzeige
27 SENDER-Symbol
28 VOLLLEISTUNGS-Symbol
29 LÜFTERGESCHWINDIGKEIT-Symbole

:AUTOM.

:HOCH

NIEDRIG

: SCHWACH

30 EINSCHALTZEIT/UHR
Zur Anzeige der Einsatzzeit oder der aktuellen Uhrzeit.
31 AUSSCHALTZEIT-Anzeige
Zur Anzeige der Ausschaltzeit oder Einstellung des Ein-Stunden-Ausschalt-Zeitschalters.

VERWENDUNG DER FERNBEDIERUNG

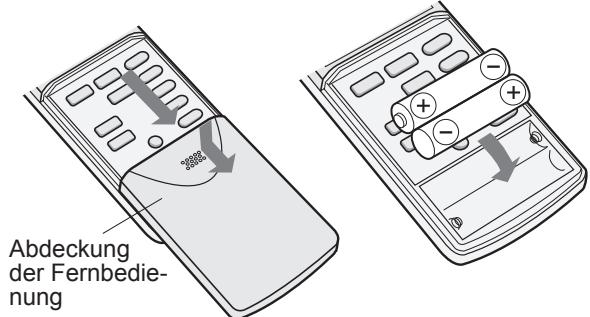

EINLEGEN DER BATTERIEN

Verwenden Sie zwei AAA (R03)-Batterien.

1 Entfernen Sie die Abdeckung der Fernbedienung.
2 Legen Sie Batterien in das Batteriefach ein; achten Sie darauf auf die richtige Ausrichtung der (+) und (-) Polarität.

• Wenn die Batterien richtig eingelegt worden sind, wird auf dem Display "AM 6:00" angezeigt.
  3 Setzen Sie die Abdeckung der Fernbedienung wieder auf.

HINWEIS:

• Bei normaler Verwendung beträgt die Lebensdauer der Batterie ungebärn ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselen Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß Funktioniert, behmen Sieitte die Batterien heraus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung hereaus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden.

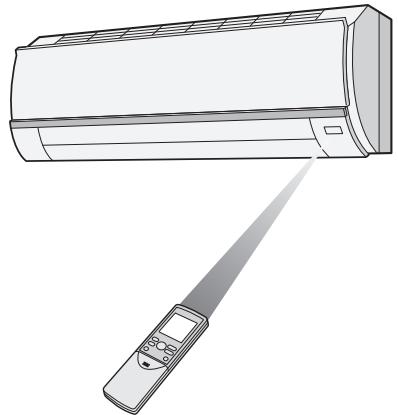

VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerats und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Gerät einen Piepton.

• Stellen Sie sichere, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder anderen Gegenstände befinden.
• Die Fernbedienung Funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT:

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken konnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schlieben Sieitte die Gardinen.
  Die Verwendung einer schnell aufleuchtenden Leuchtstoffhre im selbst Raum kann die Übertragung des Signals mölicherweise stären.
• Das Gerät kann durch Signale beeinflusst werden, die von der Fernbedienung eines Fernsehgeräts, Videorecorders oder eines anderen im selbst Raum verwendeten Geräts gesendet werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Höhe einer Hezung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfährungen als auch eine Beschädigung der Fernbedienung zu vermeiden.

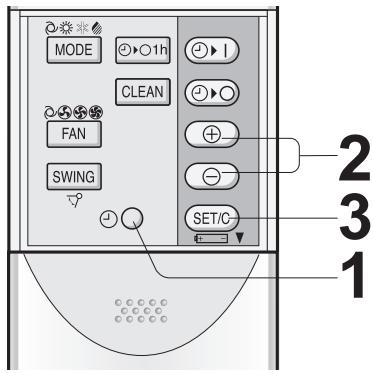

EINSTELLUNG DER AKTUEllen ZEIT

Sie können zwischen zwei verschiedenen Einstellungen wahlen: 12-Stunden-Modus und 24-Stunden-Modus.

Beispiel: 17:00 Uhr

Uhrzeit	Anzeige
12-Stunden-Modus	PM 5:00
24-Stunden-Modus	17:00

1 Drücken Sie zur Einstellung des 12-Stunden-Modus im ersten Schritt einmal die UHR-Taste.

Drücken Sie zur Einstellung des 24-Stunden-Modus im ersten Schritt zweimal die UHR-Taste.

2 Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.
- Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu halten.
2 Drucken Sie die SET/C-Taste.
- Der Doppelpunkt (:) blinkt, um anzuzeigen, dass die Uhr Funktioniert.

HINWEIS:

Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Zeitschalter-Betrieb programmiert ist.

EINSTELLUNG DES LUFTREINIGUNGFILTERS

Die Luftreinigungsfilter sind als Zubehörteile theses Geräts verpackt. Wahrend des Klimagerätebetriebs entfern den Filter Staub und Tabakrauch aus der Luft und geben saubere Luft aus.

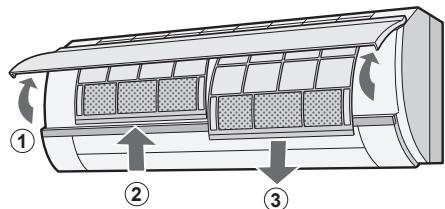

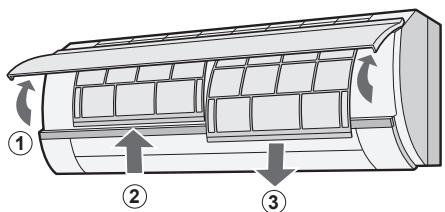

Entnehmen Sie die Luftfilter.

① Öffnen Sie die Öffnungsklappe.
② Drücken Sie die Luftfilter möglich nach oben, um sie aus der Halterung zu halten.
③ Ziehen Sie die Filter nach unten hereus.

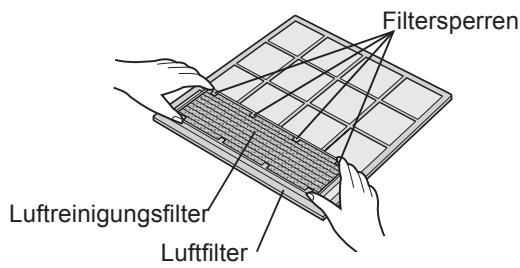

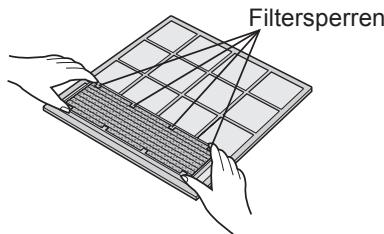

2 Setzen Sie den Luftreinigungsfilter unter den Filtersperren ein, die sich auf dem Luftfilter befinden.

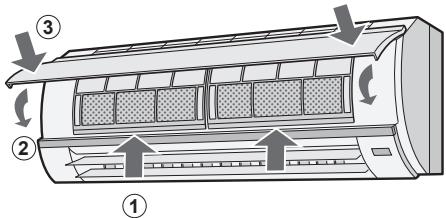

Wiedereinsetzen der Luftfilter.

① Setzen Sie die Luftfilter wieder in die Ursprungspositionen ein.
② Schließen Sie die Öffnungsklappe.
③ Drucken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

Vorsichtsmaßnahmen:

Die Filter sind in einem Plastikbeutel versiegelt, damit ihre Staubaffangwirkung aufrechtenhalten bleibt.
Öffnen Sie den Beutel erst bei Verwendung der Filter. (Andernfalls konnte sich die Lebensdauer der Filter verkurzen.)
- Setzen Sie die Filter keinem direkten Sonnenlicht aus. (Andernfalls konnte sich die Leistung verschlechtern.)

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Verwendung der Klimaanlage auf einfache Art und Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATUR EIN.

• Wenn im KühLEN-Betrieb das Thermostat um 1^ hoher als die gewünschte Temperatur eingestellt wird und im HEIZEN-Betrieb um 2^ niedriger, konnen Sie ca. 10 Prozent Strom sparen.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENlicht UND ZUGLUFT.

• Der Ausschluss von direktem Sonnenlicht während des Kuhlbetriebs reduziert den Stromverbrauch.
• Schließen Sie im Kuhl- und Heizbetrieb die Fenster und Turen.

STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMOGliche LUFTZIRKULATION ZU ERREICHEN.

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLLEN.

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS.

TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINweg NICT VERWENDET WERDEN SOLL.

• Das Gerät verbraucht auch bei Nichtverwendung eine geringe Menge Strom.

HILFSBETRIEB

Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung stehen.

EINSCHALTEN

Heben Sie die Öffnungsklappe des Geräts ab und drücken Sie die AUX-Taste.

Die rote BETRIEB-Lampe ( ) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Betrieb.
Die Lüftergeschwindigkeit und Temperatureinstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drücken Sie noch einmal die AUX-Taste

Die rote BETRIEB-Lampe ( ] am Gerät erlischt.

HINWEIS:

• Wenn Sie die AUX-Taste während des Normalbetriebes drucken, schaltet sich das Gerät aus.

GRUNDLAGEN DES BETRIEBS

1 Drücken Sie zum Auswahlen des Betriebsmodus die MODE-Taste.

2 Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

Die rote BETRIEB-Lampe (3) am Gerät leuchtet.
3 Drücken Sie die THERMOSTAT-Taste, um die gewünschte Temperatur einzustellen.

BETRIEBSART AUTOM./TROCKNEN

Die Temperatur kann in 1^ -Sritten geändert werden, wobei sie 2^ über und bis zu 2^ unter der vom Klimagerat automatisch bestimmten Temperatur liegen kann.

(Beispiel: 1^ hoher)

(Beispel: 2^ niedriger)

BETRIEBSART KUHLEN/HEIZEN

Die Temperatur kann in einem Bereich zwischen 18 und 32^ eingestellt werden.

4 Drücken Sie die FAN-Taste, um die gewünschte Lüftergeschwindigkeit einzustellen.

• Im TROCKNEN-Betrieb ist die Lüftergeschwindigkeit auf AUTOM. voreingestellt und kann nicht verändert werden.
  5 Drücken Sie zum Ausschalten des Geräts noch einmal die EIN-/AUS-Taste.
  Die rote BETRIEB-Lampe ( ) am Gerät erlischt.

EINSTELLUNG DER RICH-TUNG DES LUFTSTROMS

Bei Benutzung eines Klimagerätes mit Multi-System

Mit einem Multi-System Klimagerät konnen mehrere Innengeräte mit einem Außergerät verbunden werden. Wenn sich der Einstellmodus der Innengeräte unterscheidet, kann es vorkommen, dass die später betrieben Innengeräte nicht korrekt Funktionieren.

• Wenn das Innengerät/ die Innengeräte im HEIZ-Modus betrieben wird/werden, kann/ können das verbleibende Gerät/die verbleibenden Geräte nicht im KÜHL- oder TROCKEN-Modus betrieben werden.
• Wenn das Innengerät/ die Innengeräte im KÜHL- oder TROCKEN-Modus betrieben wird/werden, kann/konnen das verbleibende Gerät/die verbleibenden Geräte nicht im HEIZ-Modus betrieben werden.

Wenn der Modus des/der später betriebenen Geräte(s) sich von dem der bereits in Betrieb befindlichen Geräte unterscheidet, ertont nach ein paar Sekunden ein langer PIEPTON und die Temperaturanzeige am Anzeigefeld zeigt " - - währrend die BETRIEBS-Lampe und ZEIT-SCHALT-Lampe abwechselnd blinken. Dies zeigt an, dass das/die später betriebene(n) Gerät(e) nicht in Betrieb sind. Schalten Sie in thisem Fall den Modus in den gleichen Modus in dem das/ die andere(n) Innengerät(e) betrieben wird/werden.

VERTIKALER LUFTSTROM

1 Drücken Sie einmal die SWING-Taste auf der Fernbedienung.
Die Lamelle fur den vertikalen Luftstrom bewegt sich kontinuierlich.
2 Drücken Sie die SCHWUNG-Taste noch einmal, sobald sich die senk-rechten Einstellungslamellen in der gewünschten Position befinden.

1 2

HINWEIS:

Die eingestellte Position wird gespeichert und bei der nachsten Inbetriebnahme des Gerats automatisch wieder eingestellt.

Einstellbereich Betriebsarten KUHLEN Betriebsart HEIZEN und TROCKNEN

DEUTSCH

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatureinstellung als auch die Betriebsart entsprechend der beim Einschalten des Geräts herrschenden Raum- und Au-uentemperatur ausgewählt.
- Wenn sich während des Betriebs die Außentemperatur verändert,ändern sich die Temperatureinstellungen wie in der nachfolgenden Tabelle aufgeführct.

Betriebsart- und Temperatur-einstellungen

Bei den Angaben in () handelt es sich um die Temperatureinstellungen.

• Wenn Sie unser Klimagerät mit Multi-System betreiben hat immer der Modus des zuerst betriebenen Geräts Priorität vor anderen Geräten, ohne Beachtung der oberstehenden Tabelle.

HORIZONTALER LUFTSTROM

Halten Sie die horizontalen Einstellungsmelallen wie nebenstehend dargestellt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT:

Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der vertikalen Einstellungsmallen kann eine Fehlfunktion verursachen, wenn die Einstellung schließlich mit der Fernbedienung durchgeführt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KühLEN oder TROCKNEN über einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät in der Betriebsart KühLEN mit der sanften Lüfterdrehzahl "SCHWACH

(3) "über einen längeren Zeitraum hinweg betreiben. An den Lamellen konnte sich Kondenswasser bilden.

Drücken Sie während des Kühlen- oder Heizen-Betriebs die Taste PROGRESSIVER LUFTSTROM, wenn Sie die kalte Luft nicht spuren möchten. Die Lamelle für den vertikalen Luftstrom ist nach oben gerichtet, um den kühlen Luftstrom auf die Decke zu halten.

Drucken Sie die Taste während des Heizen-Betriebs erneut. Die Lamelle für den vertikalen Luftstrom ist nach unter gerichtet, um den warmen Luftstrom auf den Boden zu richten und Sie dadurch zu wärmen.

1 Drucken Sie während des Betriebs die Taste PROGRESSIVER LUFTSTROM.

Die Fernbedienung zeigt "D" an.

ABBRECHEN

Drücken Sie noch einmal die Taste PROGRESS-SIVER LUFTSTROM.

HINWEIS:

Die PROGRESSIVER LUFTSTROM-Einstellung wird abgebrochen, wenn Sie während der Einstellung des PROGRESSIVER LUFTSTROMS die VOLLLEISTUNG-Taste drucken.
- Wenn Sie den PROGRESSIVER LUFSTROM-Betrieb im VOLLLEISTUNG-Betrieb wünschen, drucken Sieitte die PROGRESSIVER LUFTSTROM-Taste während des VOLLLEISTUNG-Betriebs.

VOLLLEISTUNG-BETRIEB

Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum so schnell abzukühlen oder zu erwärmen, dass Sie sich kurz nach Ihr dem Eintreffen darin bei angenehm- er Temperatur aufhalten können.

1 Drücken Sie zum Aktivieren des VOLLLEISTUNG-Betriebs die VOLLLEI-STUNG-Taste, während das Klimagerät in Betrieb ist.

Die Fernbedienung zeigt "D" an.
Die Temperaturanzeige erlischt.
Die grüne VOLLLEISTUNG-Lampe ( ) am Gerät leuchtet.

ABBRECHEN

Drücken Sie noch einmal die VOLLLEISTUNG-Taste.

• Der VOLLLEISTUNG-Betrieb wird auch beim Ändern des Betriebsmodus oder beim Ausschalten des Geräts abgebrochen.
  Die grüne VOLLLEISTUNG-Lampe ( ) am Gerät erlischt.

HINWEIS

• Sie können die Temperatur oder die Lüfterdrehzahl nicht während des VOLLLEISTUNG-Betriebs einstellen.

Der Plasmacluster-lonengenerator im Inneren des Klimagerats gibt positive und negative Plasmacluster-lonen in den Raum ab.
Etwa die gleiche Anzahl positiver und negativer lonen, die in die Raumluft abgegeben werden, reduziert die Schimmelpilzmenge in der Luft.

1 Drucken Sie während des Betriebs die PLASMACLUSTER-Taste. Ion Die Fornbedierung liegt “ . . . ” on

Die blaue PLASMACLUSTER-Lampe am Gerät leuchtet.

ABBRECHEN

Drucken Sie die PLASMACLUSTER-Taste erneut.

Die PLASMACLUSTER-Lampe am Gerät erlischt.

HINWEIS:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert, und nach dem nachsten Einschalten nimmt das Klimagerät diesen Betrieb wieder auf.
- Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die DISPLAY-Taste.
- Um den PLASMACLUSTER-Betrieb ohne den Wärme-, Kuhl- oder Trockenmodus durchzuführen, drücken Sie die PLASMACLUSTER-Taste, während das Gerät nicht in Betrieb ist. Das Fernbedienungssymbol schaltet sich aus und die Lüftergeschwindigkeit kann nicht auf AUTOM. gestellt werden.

SELBSTREINIGUNGSBETRIEB

Der SELBSTREINIGUNGS-Betrieb reduziert mit Hilfe von Plasmacluster-lonen das Wachstum von Schimmelpilzen und trocknet das Innere des Klimagerats. Verwenden Sie den Betrieb beim Jahreszeitenwechsel.

Vorhandene Schimmelpilze können mit diesen Betrieb nicht beseitigt werden.

1 Drücken Sie die SELBSTREINIGUNGS-Taste, wenn das Gerät nicht in Betrieb ist.

Die Fernbedienung zeit "C".
Die blaue PLASMACLUSTER-Lampe am Gerät leuchtet.
- Das Gerät stoppt den Betrieb nach 40 Minuten.
Die verbleibende Betriebszeit wird an der TEMPERATURANZEIGE des Innengerats in Minutenschritten angezeigt.

ABBRECHEN

Drucken Sie die SELBSTREINIGUNGS-Taste.

Oder schalten Sie das Gerät durch Drücken der EIN-/AUS-Taste aus.

Die blaue PLASMACLUSTER-Lampe am Gerät er-lischt.

HINWEIS:

• Sie können im SELBSTREINIGUNGS-Betrieb werden die Temperatur, die Lüftergeschwindigkeit, die Luftstromrichtung noch den Zeitschalter einstehen.

EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEIT-SCHALTER eingestellt ist, beendet das Gerät seinen Betrieb automatisch nach einer Stunde.

1 Drücken Sie die EIN-STUNDEN-AUS-SCHALT-ZEITSCHALTER-Taste.

Die Fernbedienung zeigt 一 一 ”an.
Die orange ZEITSCHALTER-Lampe () am Gerat leuchtet auf.
- Das Gerät beendet seinen Betrieb nach einer Stunde.

ABBRECHEN

Drücken Sie die ZEITSCHALTER-ABBRUCH-Taste (SET/C).
Die orange ZEITSCHALTER-Lampe () am Gerät erlischt.

Oder schalten Sie das Gerät durch Drücken der EIN-/AUS-Taste aus.
Die rote BETRIEB-Lampe ( ) und die orange ZEIT-SCHALTER-Lampe ( ) am Gerät erlöschen.

HINWEIS:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER-EIN- und ZEITSCHALTER-AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEIT-SCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebs eine weitere Stunde in Betriebnehmen möchten, müssen Sie während des Betriebs noch einzelmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.
• Wenn ZEITSCHALTER-EIN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werden durch Drücken der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

BETRIEB MIT DEM ZEITSCHALTER

ZEITSCHALTER-AUS

1 Drucken Sie die ZEITSCHALTER-AUS-Taste ( ①→○ ).
2 Die ZEITSCHALTER-AUS-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

(Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

TIPPS ZUM ZEITSCHALTER-AUS-BETRIEB

Wenn der ZEITSCHALTER-AUS-Betrieb eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KUHLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatureinstellung im Vergleich zur ursprünglichen Temperatureinstellung um 1^ .

BETRIEBSART HEIZEN:

• Wenn der Zeitschalter-Betrieb eine Stunde gelaufen ist, senkt sich die Temperatureinstellung im Vergleich zur ursprünglichen Temperatureinstellung um 3^ ab.

ZEITSCHALTER-EIN

1 Drücken Sie die ZEITSCHALTER-EIN-Taste ( ⊙▶ | ).
2 Die ZEITSCHALTER-EIN-Anzeige blinkt. Drücken Sie zur Einstellung der gewünschten Zeit die ZEITVORLAUF- oder RÜCKLAUF-Taste.

(Die Zeit kann in 10-Minuten-Stufen eingestellt werden.)

3 Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät und drücken Sie die ZEITSCHALTER-EINSTELL-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Gerät einen Piepton.

4 Wahlen Sie die Betriebsbedingung.

HINWEIS:

• Das Gerät schaltet sich vor der eingestellen Zeit ein und sorgt damit, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

ABBRUCH DES ZEITSCHALTER-BETRIEBS

Drucken Sie die ZEITSCHALTER-ABBRUCH-Taste (SET/C).

Die orange ZEITSCHALTER-Lampe () am Gerät erlischt.
Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt.

HINWEIS:

• Wenn die ZEITSCHALTER-EIN, die ZEITSCHALTER-AUS oder der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER eingestellt sind, werden durch Drücken der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

ÄNDERN DER ZEITSCHALTER-EINSTELLUNG

Löschen Sie zunachst die ZEITSCHALTER-Einstellung und stellen Sie sie dann erneut ein.

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-EIN UND -AUS

Sie können die Zeitschalter EIN und AUS in Kombination verwenden.

Beispiel:

Beenden des Betriebs um 23:00 Uhr und Wiederaufnahme des Betriebs, um die Raumtemperatur für 7:00 Uhr auf die gewünschte Höhe zu stellen.

1 Stellen Sie den ZEITSCHALTER-AUS während des Betriebes auf 23:00 Uhr.
2 Stellen Sie den ZEITSCHALTER-EIN auf 7:00 a.m.

Der Pfeil (▼ oder ▲) zwischen der Anzeige des ZEITSCHALTERS-EIN und des ZEITSCHALTERS-AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird.

HINWEIS:

• Eine Programmierung des ZEITSCHALTERS-EIN und des ZEITSCHALTERS-AUS mit verschiedenen Temperatureinstellungen oder sonstigen Einstellungen ist nicht möglich.
• Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat.

TIPPS ZUM ANZEIGEFELD

Das Anzeigefeld ändert sich bei jeder Betätigung derANZEIGE-Taste wie nachfolgend aufgeführrt:

HINWEISE:

• Die angezeigten Temperatures sind ungebährte Werte und können sich von den tatsächlichen Temperatures unterschieden.
• Temperaturanzeigebereiche Zimmertemperatur: 0^ 40^ ( L wird angezeigt, wenn die Temperatur bei unter 0^ liegt und H , wenn die Temperatur bei über 40^ liegt) Außentemperatur: -9^ 45^ ( L wird angezeigt, wenn die Temperatur bei unter -9^ liegt und H , wenn die Temperatur bei über 45^ liegt)
• -- wird während der ersten 0~120 Betriebssekunden angezeigt, während die Temperaturen erfasst werden.
• Wahlrend des SELBSTREINIGUNGS-Betriebs zeigt das Anzeigefeld die verbleibende Zeit des Vorgangs an. Die Raum- und Außentemperatur wird selbst dann nicht angezeigt, wenn Sie die ANZEIGE-Taste drücken.

Einfach-Verwendung

• Nur die Raumtemperatur kann für 5 Sekunden angezeigt werden, wenn das Gerät nicht in Betrieb ist.

Multi-Verwendung

• • wird für 5 Sekunden angezeigt werden, wenn das Gerät nicht in Betrieb ist.

WARTUNG

Trennen Sie vor der Durchführung von Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollen alle zwei Wochen gereinigt werden.

Schalten Sie das Gerät aus.

Entnahmen Sie die Filter.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie die Luftfilter möglich nach oben, um sie aus der Halterung zu halten.
③ Ziehen Sie die Filter nach unten heraus.

Nehmen Sie die Luftreinigungsfilter von den Luftfiltern ab.

Reinigen Sie die Filter.

Entfernen Sie den Staub mit einem Staubsauger. Sollen die Filter verschmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vom dem Wiedereinsetzen im Schatten.

Setzen Sie die Luftreinigungsfilter wieder ein.

Setzen Sie die Filter wieder ein.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein.
② Schließen Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf dem Feld, damit sie einrastet.

①

REINIGUNG DES GERÄTS UND DER FERNBEDIENUNG

• Wischen Sie beiden Teile mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät. Dies kann einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

WARTUNG NACH ENDE DER KLIMAGERÄTE-SAISON

1 Betreiben Sie das Gerät im SELBSTREINIGUNG-Betrieb, um den Mechanismus vollständig trocknen zu halten.
2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz ab. Schalten Sie den Leistungsschalter aus, falls Sie diesen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIKAGERÄTE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Luftinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Au-Bengerats regelmäß auf Verschleiß und vergewissemern Sie sich, dass das Gerät fest angebracht ist.

AUSTAUSCH DES LUFTREINI-GUNGSFILTERS

Die Filter sollenn alle 3 6 Monate ausgetauscht werden.

1 Nehmen Sie die Luftfilter hersus.
Tauschen Sie die Luftreinigungsfilter aus.

① Nehmen Sie die alten Luftreinigungsfilter von den Luftfiltern ab.
② Setzen Sie die neuen Luftreinigungsfilter unter die Filtersperren ein, die sich auf den Luftfiltern befinden.

3 Wiedereinsetzen der Luftfilter.

HINWEIS:

• Die verschmutzen Luftreinigungsfilter让学生 sich für eine Wiederverwendung nicht auswassen. Die neuen Filter sind bei ihrem Handler erhältlich.

Ersatzfilter: Typ AZ-F920F

Entsorgung der Filter

Entsorgen Sie ausgetauschte Filteritte entsprechend den ortlichen Umweltschutzrichtlinien und -bestimmungen.

Material der LUFTREINIGUNG-Filter

Filter: Polypropylen

Rahmen: Polyester

BETRIEBSTEMPERATURBEREICH

		INNEN-TEMP.	AUßEN-TEMP.
KÜHLEN	oberes Limit	32°C	46°C (Einfache Verwendung)43°C (Multi-Verwendung)
	unteres Limit	21°C	-10°C (Einfache Verwendung)21°C (Multi-Verwendung)
HEIZEN	oberes Limit	27°C	24°C
	unteres Limit	-	-15°C

• Eine eingebaute Schutzvorrichtung sperrt den Gerätebetrieb, wenn der entsprechende Temperaturbereich übersritten wird.
• Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart Kühlen oder TROCKEN lauft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Speicherfunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv waren. Einze Gaunahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschalter-Einstellungen durchgefuhrt worden sind, müssen diese erneut eingestellt werden.

VORHEIZFUNKTION

Bei der Betriebsart HEIZEN startet der Innenlufter nach dem Einsatz des Gerats mölicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerat geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außererat Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenläufiger nicht.
• Nach Beendigung der Enteisung setzen das Gerät automatisch den Betrieb im HEIZEN-Betrieb fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft abzieht und diese Wärme in den Raum abgibt. Daher hängt die Heizleistung in hohem Maße von der Außenentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außen-temperaturen reduziert ist, sollen den Sie ein zusätzlichen Heizgerät eingetzen.
• Es dauert einige Zeit, um den ganzen Raum aufzuwärmen und zu heizen, Denn diese Gerät arbeitet nach dem Prinzip der erzwungenen Luftumwälzung.

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Mängelzustände weisen nicht auf eine Fehlfunktion des Geräts hin: DAS GERÄT LÄUFT NICT

Das Gerät lauft nicht, wenn es direkt nach dem Ausschalten wieder eingeschelt wird. Das Gerät lauft nicht direkt nach dem Andern der Betriebsart. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebephenmen.

DAS GERÄT LIEFERT KEINE WARMLUFT

Das Gerät heizt vor oder anteist.

GERÜCHE

Teppich- und Möbelgeruch, der in das Gerät gelangt, wird möglicherweise vom Gerät wieder abgegeben.

KNACKEN

Möglicherweise wird vom Gerät ein Knackenprodukziert. Dieses Gerausch entsteht durch die Reibung des vorderen Bedienfels oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.

EIN LEISES BRUMMGERÄUSCH WIRD AUSGEGBEN

Dieser Ton wird ausgegeben, wenn das Gerät Plasmacluster-lonen erzeugt.

SAUSGERÄUSCHE

Bei den sanften Sausgeräuschen handelt es sich um das im Inneren des Gerats fließende Kühlmittel.

WASSERDAMPF

• Beim Betrieb in der Betriebsart KühLEN oder TROCKNEN kann am Luftauslass manchmal Wasserdampf sightbar werden. Der Grund dazu ist der Unterschied zwischen den Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft.
• Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererat stromen.

DAS AUBINGERAT STOPPT NICT

Nach dem Beenden des Betriebs lauft der Lüfter des Außergeräts noch etwa eine Minute nach, um das Gerät abzukühlen.

AM LUFTAUSLASS DES PLASMACLUSTERS TRITT GERUCH AUS

Hierbei handelt es sich um den Geruch des Ozons, das vom Plasmacluster-lonengenerator erzeut wird. Die Koncentration des Ozons ist sehr gering und hat keinerlei negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetset sich sehr schnell und die Ozonkoncentration im Raum erhöht sich nicht.

Bei Benutzung eines Klimagerätes mit Multi-System

DAS INNENGERÄT ERHITZT SICH AUCH WENNE SNICHT IN BETRIEB IST

Dies liegt daran, dass das Kuhlmittel durch die Rohredes nicht in Betrieb befindlichen Geräts fließt, wenn das andere Gerät im HEIZ-Modus lauft.

DAS INNENGERÄT ERHITZ T SICH AUCH WEN ES SICH NICT IM HEIZBETRIEB BEFINDET

Wenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät sich nicht in Betrieb befindet, wird der PLASMACLUSTER-Betrieb ohne den dazugehörigen Klima-Modus (z.B. HEIZEN oder KUHLEN) durchgeführt. Zu dieser Zeitpunkt kann es vorkommen, dass dem Luftauslass des Geräts warme Luft entströmt, wenn der HEIZ-Betrieb bei Geräten in anderen Räumen durchgeführt wird. Der Innenlufter verringert seine Geschwindigkeit und schaltet sich je nach Raumtemperatur AN oder AUS.

DAS GERÄT LÄUFT NICT IN DER VON IHNEN GEWUNSCHTEN BETRIEBSART

• Wenn ein Innengerät im KUHL- oder TROCKEN-Modus betrieben wird, können Sie das verbleibende Gerät nicht im HEIZ-Modus betreiben. (Nach ein paar Sekunden ertönt ein longer PIEPTON und die Temperaturanzeige am Anzeigefeld zeigt “- -” an, während die BETRIEBS-Lampe und ZEITSCHALT-Lampe abwechselnd blinken.)
• Wenn ein Innengerät im HEIZ-Modus betrieben wird, können Sie das verbleibende Gerät nicht im KUHL- oder TROCKEN-Modus betreiben. (Nach ein paar Sekunden ertönt ein larger PIEPTON und die Temperaturanzeige am Anzeigefeld zeigt “- -” an, während die BETRIEBS-Lampe und ZEITSCHALT-Lampe abwechselnd blinken.)

DAS GERÄT GIBT KEINE LUFT AUS (PLASMACLUSTER-Betrieb mit dazugehörigem Klima-Modus, SELBSTREINIGUNGS-Betrieb)

Das/Die andere(n) Gerä(t)e anteist/enteisen.

Wenn es den Anschein hat, dass eine Fehlfunktion des Geräts vorliegt, überprüfen Sieitte zunachst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT LÄUFT NICHT

Überprüfen Sie, ob der Leistungsschalter ausgelöst wurde oder die Sicherung herausgesprungen ist.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKSAM

• Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.
• Überprüfen Sie das Außergerät, um sicherzustellen, dass weder Luftteinlass noch Luftauslass auf irgendine Weise blockiert sind.
• Stellen Sie sicher, dass das Thermostat richtig eingestellt ist.
• Stellen Sie sicher, dass alle Fenster und Türen fest verschlossen sind.
• Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperatur möglicherweise nicht erreicht werden.
• Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT

• Überprüfen Sie, ob die Batterien der Fernbedienung alt oder schwach sind.
• Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung besteht auf das Empfängerfenster des Geräts*Richten.
• Überprüfen Sie, ob die Batterien mit der richtigen Polarityität in die Fernbedienung eingelegt worden sind.

Bitte rufen Sie den Kundenservice, wenn die TEMPERATUR-ANZEIGE im Anzeigefeld blinkt.

Ppoox:To Tpoiov oac exei onmuavon e auto to ouboLo.Auto onmaivei ot ta xpoaiotoinieva nEeKtpiKa kai nEeKtpoviknTpoiovtaev 0a TpeTtia v avamiyuvovta iEvika oikiaakatoppmuata. YIAPxei ExwpiotO uotnna Tepoullayng yia ta OuykekpiEv aTpoiovta.

XPHZH TOY THAEXEIPIETHPIOY

EIZAIGMNIATAPIQN

Xpnoiouoioe duo nataipiec e youc AAA (R03).

AφaipéσTE To Kaλuμμa Tou Tnλεχεpiotnpiou.
2 EioayETe Tc mntapiecs OTO diaepiaqa foovtiovtac va euhuypaumieTe owaTa Tc noLikotntec Ta oUmbola (+) kai(-).
Molci tonoetnfoov oota oi natapiec, otv oovn ephiavietzai n evdoiEg "AM 6:00".

AEITOYPTIA ΘEPMANΣHΣ:

Mia opa eenea ano tnv evapEn Tou xpovodiaokontn, n 0epuokpaa uivvata kata. 3^ KaTw ano tnv apxik npuoiou ppuotatn.

XPONOIAKONTHZ ENEPRONOHZ

Sonninstraße 3, D-20097 Hamburg

SHARP CORPORATION
