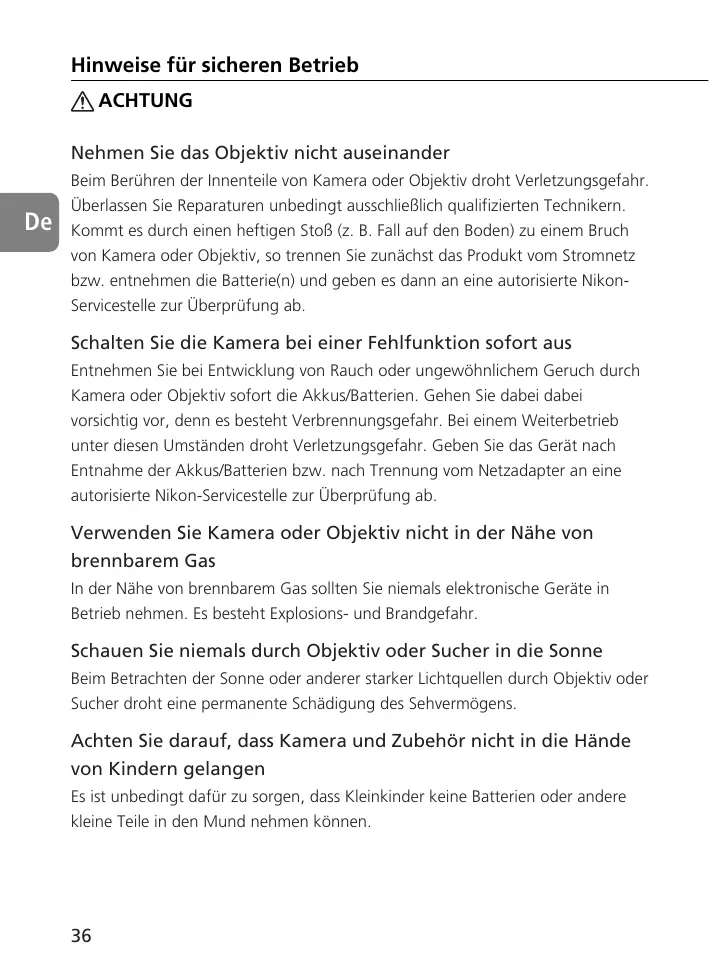

Hinweise für sicheren Betrieb ACHTUNG Nehmen Sie das Objektiv nicht auseinander

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z. B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte NikonServicestelle zur Überprüfung ab.

Schalten Sie die Kamera bei einer Fehlfunktion sofort aus Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv sofort die Akkus/Batterien. Gehen Sie dabei dabei vorsichtig vor, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Geben Sie das Gerät nach Entnahme der Akkus/Batterien bzw. nach Trennung vom Netzadapter an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Verwenden Sie Kamera oder Objektiv nicht in der Nähe von brennbarem Gas In der Nähe von brennbarem Gas sollten Sie niemals elektronische Geräte in Betrieb nehmen. Es besteht Explosions- und Brandgefahr.

Schauen Sie niemals durch Objektiv oder Sucher in die Sonne Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Achten Sie darauf, dass Kamera und Zubehör nicht in die Hände von Kindern gelangen Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere kleine Teile in den Mund nehmen können.

Beachten Sie beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen: • Halten Sie Kamera oder Objektiv stets trocken. Andernfalls droht Brand- oder Stromschlaggefahr. • Handhaben oder berühren Sie die Komponente keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr. • Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne nicht im Bildfeld befindet. Das Sonnenlicht könnte in gebündelter Form in das Objektivgehäuse geleitet werden und einen Brand verursachen. Auch wenn sich die Sonne zu nahe am Bildfeld befindet, kann es zu einem Brand kommen. • Bringen Sie vor einem längeren Nichtgebrauch des Objektivs den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht auf Gegenstände.

AF-S NIKKOR 500mm f/4G ED VR 1. Nomenklatur ( ): Seitennummer 1 Gegenlichtblende HK-34 (S. 49) 2 Halteschraube der Gegenlichtblende (S. 49) 3 Gummigriff 4 Fokus-Betriebstaste (Fokus-Sperre/ MEMORY RECALL/AF Start) (S. 46) 5 Entfernungseinstellring (S. 45) 6 Schärfentiefe-Skala (S. 48) 7 Entfernungs Indexlinie (S. 48) 8 Entfernungsskala 9 ON/OFF-Ringschalter für Vibrationsreduktion (S. 47) ! Feststellschraube des Stativanschlusses (S. 49) " Positionsindex für Objektivdrehung # Ösen für den Schulterriemen $ Knopf für einsetzbaren Filterhalter (S. 49)

% Einsetzbarer Filterhalter (S. 49) & Objektivindex ( Gummiring der Objektivfassung (S. 45) ) CPU-Kontakte (S. 44) ~ Eingebauter Stativanschluß (S. 49) + Einbeinstativanschluß (austauschbar) (S. 49) , Fokus-Modusschalter (S. 45) - Fokussier-Begrenzungsschalter (S. 46) . Bildstabilisator-Schalter (S. 47) / Fokus-Betriebswahlschalter (AF-L/MEMORY RECALL/AF-ON) (S. 46) : Ton-Monitorschalter (S. 46) ; Speichertaste (S. 47)

AF-S NIKKOR 600mm f/4G ED VR 1. Nomenklatur ( ): Seitennummer 1 Gegenlichtblende HK-35-2 (S. 49) 2 Gegenlichtblende HK-35-1 (S. 49) 3 Halteschraube der Gegenlichtblende (S. 49) 4 Gummigriff 5 Positionsindex für Objektivdrehung 6 Feststellschraube des Stativanschlusses (S. 49) 7 Ösen für den Schulterriemen 8 Fokus-Betriebstaste (Fokus-Sperre/ MEMORY RECALL/AF Start) (S. 46) 9 Entfernungseinstellring (S. 45) ! Schärfentiefe-Skala (S. 48) " Entfernungs Indexlinie (S. 48) # Entfernungsskala $ ON/OFF-Ringschalter für Vibrationsreduktion (S. 47)

% Einsetzbarer Filterhalter (S. 49) & Knopf für einsetzbaren Filterhalter (S. 49) ( Objektivindex ) Gummiring der Objektivfassung (S. 45) ~ CPU-Kontakte (S. 44) + Eingebauter Stativanschluß (S. 49) , Einbeinstativanschluß (austauschbar) (S. 49) - Speichertaste (S. 47) . Fokus-Modusschalter (S. 45) / Fokussier-Begrenzungsschalter (S. 46) : Bildstabilisator-Schalter (S. 47) ; Fokus-Betriebswahlschalter (AF-L/ MEMORY RECALL/AF-ON) (S. 46) < Ton-Monitorschalter (S. 46)

2. Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie in der Bedienungsanleitung zu Ihrer Kamera. Belichtungsfunktion

AF-Start Vibrations- Auto- Fokusver- Speicher- am P*1 S A M reduzierung fokus riegerung aufruf Objektiv

D3, D2-Serie, D1-Serie, D300, D200, D100, D80, D70-Serie, D50, D40-Series

F6, F5, F100, F80-Serie, F75-Serie, F65-Serie

Pronea 600i, Pronea S*2

F4-Serie, F90X, F90-Serie, F70-Serie F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF Kameras (außer F-601M)

: Möglich : Möglich mit bestimmen Einschränkungen

*1 P umfaßt AUTO (General-Purpose Program) und Vari-Program System. *2 Manueller Betrieb (M) ist nicht möglich. *3 Ist der Fokus-Betriebswahlschalter in Stellung AF-ON, so wird der Autofokus aktiviert, sobald bei angetipptem Auslöser die Fokus-Betriebstaste gedrückt wird. *4 Drücken Sie bei angetipptem Auslöser die Speichertaste oder FokusBetriebstaste. • Wird dieses Objektiv bei Kameras verwendet, die nicht mit Vibrationsreduktion kompatible sind, ist die Funktion Vibrationsreduktion zu deaktivieren (ON/OFFRingschalter auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpft, wenn dieses Schalter auf ON bleibt.

3. Einführung Vielen Dank für den Kauf Ihres Objektivs AF-S NIKKOR 500mm f/4G ED VR/AF-S NIKKOR 600mm f/4G ED VR. Hierbei handelt es sich um Hochleistungsobjektive mit VR- (Bildstabilisator) und Hochgeschwindigkeits-IF-Mechanismen (Innenfokussierung). Als Antrieb des Fokussierungsmechanismus ist außerdem ein Silent (S) Wave Motor enthalten. Ebenso sind Fokusvoreinstellungen möglich. Wichtigste Ausstattungsmerkmale Zwei AF-Betriebsarten (S. 45) Der Autofokus kann durch Einstellen des Fokus-Modusschalters auf “A/M” bzw. “M/A” und manuelles Fokussieren mit dem Einstellring außer Kraft gesetzt werden. M/A: Der Autofokus wird durch manuelles Fokussieren mit dem Einstellring außer Kraft gesetzt. Diese Betriebsart sollte für die Feinabstimmung des Fokus verwendet werden. A/M: Der Autofokus wird durch manuelles Fokussieren mit dem Einstellring außer Kraft gesetzt, die Empfindlichkeit bei der Einstellringerkennung ist jedoch wesentlich geringer als in der Betriebsart “M/A”. Verwenden Sie diesen Modus, wenn Sie darauf achten müssen, die AF-Einstellung nicht versehentlich durch Berühren des Einstellrings zu ändern. Begrenzen der Autofokusreichweite (S. 46) Die Fokussierungszeit kann durch Festlegen von Fokusgrenzen eingeschränkt werden. Wenn sich ein Motiv beispielsweise mindestens 8 m (AF-S 500mm)/10 m (AF-S 600mm) entfernt befindet, stellen Sie den Fokussier-Begrenzungsschalter auf “∞–8 m” (AF-S 500mm)/“∞–10 m” (AF-S 600mm). Fokus-Betriebswahlschalter (AF-L/MEMORY RECALL/AF-ON) (S. 46) Fokusentfernungen können während des Autofokus (AF-L) gesperrt und gespeichert werden. Anschließend können die Einstellungen über die Taste “MEMORY RECALL” abgerufen werden. Der Autofokus wird am Objektiv wieder gestartet, indem der Moduswahlschalter auf “AF-ON” gestellt wird. Bildstabilisator* (VR II) (S. 47) NORMAL: Verringert Verwackelungsunschärfen beim Freihandbetrieb oder bei Verwendung eines Einbeinstativs. In diesem Modus können Aufnahmen mit um ca. 4 Stufen längeren Verschlusszeiten als bei einem Objektiv ohne Bildstabilisator gemacht werden. Dadurch stehen mehr Verschlusszeiten zur Verfügung, und Aufnahmen im Freihandbetrieb oder mit Einbeinstativ werden stark vereinfacht. Auch Kameraschwenks sind möglich. TRIPOD: Empfohlener Modus zum Verringern von Verwacklungsunschärfen bei Verwendung eines Stativs. Mit einem Supertele-Objektiv können selbst dann Verwacklungsunschärfen entstehen, wenn die Kamera auf einem Stativ aufgesetzt ist. Im Modus “TRIPOD” werden Verwacklungsunschärfen bei Aufnahmen mit Stativ verringert, besonders bei Verschlusszeiten zwischen 1/15 und 1 s. Auch verwackelte Darstellungen im Sucher werden reduziert. * Bezogen auf Nikon-Testbedingungen. Die genauen Auswirkungen des Bildstabilisators sind von der Einzelperson und von den Aufnahmeumständen abhängig.

Anzahl der Erschütterungen

Bildstabilisierung mit Stativ (im Modus TRIPOD)

Verwacklungsunschärfe bei Freihandaufnahmen oder Verwendung eines Einbeinstativs (im Modus NORMAL) Kameraschwenks (im Modus NORMAL)

Stärke der Erschütterungen Grundkonzept des Bildstabilisators Optimale Belichtungssteuerung in Verbindung mit Nikon-Kameras mit 3DMatrix-Messung, weil die Aufnahmedistanz vom Objektiv an die Kamera übertragen wird. Drei ED-Linsenelemente (Extra-low Dispersion) sorgen für scharfe Bilder, die praktisch frei von Farbsaumbildung sind. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden. Die Nano Crystal Coat-Vergütung auf bestimmten Linsenelementen ermöglicht die Reproduktion feiner und klarer Bilder unter allen Aufnahmebedingungen, von Außenaufnahmen bei Sonnenschein bis zu Innenaufnahmen mit Spot-Beleuchtung. Die Objektiv-Schutzscheibe besteht nicht wie üblich aus Flachglas, sondern aus Meniskusglas. Nächster Fokussierungsabstand: 4 m (AF) und 3,85 m (MF) (AF-S 500mm)/5,00 m (AF) und 4,80 m (MF) (AF-S 600mm). Achtung! • Fassen Sie die Kamera nicht an ihrem Gehäuse, wenn das Objektiv angebracht ist, da sie sonst beschädigt werden kann. Halten Sie beim Transport unbedingt sowohl die Kamera als auch das Objektiv. • Bringen Sie unbedingt ein 52-mm-Einschraubfilter am einsetzbaren Filterhalter an. • Halten Sie die CPU-Kontakte peinlich sauber, und schützen Sie sie vor Beschädigung! • AF-I/AF-S Telekonverter TC-14E/TC-14EII/TC-17EII/TC-20E/TC-20EII können verwendet werden. • Bei der Montage an Nikon-Digitalspiegelreflexkameras (Nikon-DX-Format), z.B. der D2-Serie oder der D50, muss Folgendes beachtet werden. AF-S 500mm: Der Bildwinkel des Objektivs beträgt 3°20’ mit einer entsprechenden 35 mm-Brennweite von ca. 750 mm. (Bei 35 mm-Brennweite beträgt der Bildwinkel 5°.)

AF-S 600mm: Der Bildwinkel des Objektivs beträgt 2°40’ mit einer entsprechenden 35 mm-Brennweite von ca. 900 mm. (Bei 35 mm-Brennweite beträgt der Bildwinkel 4°10’.) • Wenn der Gummiring der Objektivfassung beschädigt ist, bringen Sie das Objektiv zum nächsten Nikon-Vertragshändler bzw. zu einer NikonReparaturwerkstatt.

4. Fokussieren Wählen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle: Kameras Fokussiermodus der Kamera

Fokussiermodus des Objektive

A/M M/A M D3, D2-Serie, D1-Serie, D300, Autofokus mit Autofokus mit Manuelles D200, D100, D80, D70-Serie, AF manuellem Fokussieren manuellem D50, D40-Serie, F6, F5, F4-Serie, (EntfernungsEingriff (C/S) Eingriff F100, F90X, F90-Serie, F80-Serie, messung verfügbar) (AF-Priorität) (MF-Priorität) F75-Serie, F70-Serie, F65- Serie, Manuelles Fokussieren Pronea 600i, Pronea S MF (Entfernungsmessung verfügbar) F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401

MF Manueller Fokus (mit elektronischer Einstellhilfe; keine Einstellhilfe bei F-601M) AF: Autofokus MF: Manuelle Fokussierung

Autofocus with manual override (S. 43)

Modus “A/M”: Autofokus mit manuellem Eingriff. AF-Prioritität Modus “M/A”: Autofokus mit manuellem Eingriff. MF-Priorität 1 Stellen Sie den Fokus-Modusschalter auf “A/M” oder “M/A”

ein. (Abb. 1) 2 Der Autofokus lässt sich durch Drehen des Einstellrings und

gleichzeitiges Antippen des Auslösers oder der AF-Starttaste (AF-ON) an der Kamera oder der Fokus-Betriebstaste am Abb. 1 Objektiv manuell übersteuern. • Zur Deaktivierung der manuellen Übersteuerung geben Sie den Auslöser oder die AF-Starttaste an der Kamera oder die Fokus-Betriebstaste am Objektiv frei und tippen den Auslöser an, um wieder auf Autofokus-Modus umzuschalten.

5. So begrenzen Sie die Autofokusreichweite (Eine Liste der betreffenden Kameras finden Sie auf Seite 42.)

• Wird die AF-Funktion nur für Motive eingesetzt, die mindestens 8 m (AF-S 500mm)/10 m (AF-S 600mm) entfernt sind, stellen Sie den Fokussier-Begrenzungsschalter (Abb. 2) auf “∞–8 m” (AF-S 500mm)/“∞–10 m” (AF-S 600mm), um die Fokussierzeit zu verkürzen. • Ist der Abstand zum Motiv u. U. 8 m/10 m oder kürzer, so wählen Sie “FULL”. • Diese Funktion ist nur mit dem Autofokus kompatibel.

6. AF-L/MEMORY RECALL/AF-ON Fokus-Betriebswahlschalter (AF-L/MEMORY RECALL/AF-ON)

und Fokus-Betriebstaste • Je nach der Position des Fokus-Betriebswahlschalters (Abb. 3) ändert sich die Funktion der Fokus-Betriebstaste (Abb. 4): Position des Fokus-Betriebswahlschalters

AF-L MEMORY RECALL AF-ON Funktion der Fokus-Betriebstaste Fokus-Sperre Speicheraufruf AF-Start (AF-ON) am Objektiv

• Die Fokus-Betriebstasten lassen sich je nach Wunsch einstellen. Näheres hierzu erfahren Sie beim nächsten NikonKundendienstzentrum oder -Händler. • Drücken Sie eine der vier Fokus-Betriebstasten, um die einzelnen Funktionen zu aktivieren.

Verwenden der Fokusverriegelungstaste (eine Liste der betreffenden Kameras finden Sie auf Seite 42) 1 Stellen Sie den Fokus-Modusschalter auf “A/M” oder “M/A” ein. (Abb. 1) • Diese Funktion ist nur mit dem Autofokus kompatibel. 2 Stellen Sie den Fokus-Betriebswahlschalter (Abb. 3) auf “AF-L”. 3 Bei aktiviertem Autofokus lässt sich der Fokus während des Drückens der Fokus-Betriebstaste (Abb. 4) fixieren. • Die AF-Verriegelungsfunktion kann entweder an der Kamera oder am Objektiv eingestellt werden. • Durch Drücken einer dieser Tasten wird die Scharfeinstellung verriegelt. Speicheraufruf (Eine Liste der betreffenden Kameras finden Sie auf Seite 42. Verfügbar beim Autofokus und beim manuellen Fokussieren.) • Stellen Sie den Ton-Monitorschalter (Abb. 5) auf “ ”, um den TonMonitor zu aktivieren. Stellen Sie ihn, auf “ ”, um abzubrechen. • Der folgende Ablauf gilt bei aktiviertem Ton-Monitor.

1 Stellen Sie den Fokus-Modusschalter auf “A/M”, “M/A” oder

“M” ein. (Abb. 1) 2 Stellen Sie auf ein Motiv scharf, das sich in der gewünschten Entfernung

zum Speichern befindet. Drücken Sie die Speichertaste (Abb. 6). Ein Ton Abb. 6 weist darauf hin, dass der Fokusabstand gespeichert wurde. • Die Speicherung ist unabhängig von der Position des Fokus-Modusschalters oder des Fokus-Betriebswahlschalters möglich. • Die Fokussierabstand bleibt auch dann gespeichert, wenn die Kamera ausgeschaltet oder das Objektiv von der Kamera abgenommen wird. Hinweis: Wenn die Entfernungsskala sich beim Einstellen ca. 10-mal nach links drehen lässt und gleichzeitig ein kurzer und drei lange Pieptöne ausgegeben werden, führen Sie die Speicherung erneut durch. 3 Stellen Sie den Fokus-Betriebswahlschalter (Abb. 3) auf “MEMORY RECALL”. 4 Drücken Sie die Fokus-Betriebstaste (Abb. 4). • Drücken Sie den Auslöser bis zum Anschlag, halten Sie ihn gedrückt, und drücken Sie die Fokus-Betriebstaste, um den gespeicherten Fokussierabstand abzurufen. 5 Durch zwei Pieptöne wird das Abrufen des Fokussierabstands bestätigt. Drücken Sie den anschließend Auslöser bis zum zweiten Druckpunkt, um die Aufnahme zu machen. Hinweis: Um Bilder in der gespeicherten Entfernung aufzunehmen, drücken Sie den Auslöser bis zum zweiten Druckpunkt, bevor Sie den Finger von der Fokus-Betriebstaste nehmen. • In den Modi “A/M” und “M/A” wechselt das Objektiv nur dann vom Speicherabruf zum Autofokus oder manuellen Fokus, wenn Sie den Finger von der FokusBetriebstaste nehmen und den Auslöser bis zum ersten Druckpunkt drücken. AF-ON (Eine Liste der betreffenden Kameras finden Sie auf Seite 42.) 1 Stellen Sie den Fokussierschalter (Abb. 1) auf “A/M” oder “M/A” ein. 2 Stellen Sie den Fokus-Betriebswahlschalter (Abb. 3) auf “AF-ON”. 3 Drücken Sie die Fokus-Betriebstaste (Abb. 4), um Bilder aufzunehmen. • Während Sie die Fokus-Betriebstaste drücken, ist der Autofokus aktiviert.

7. Bildstabilisator-Modus (Eine Liste der betreffenden Kameras finden Sie auf Seite 42.) 1 Stellen Sie den ON/OFF-Ringschalter auf “ON” 2, und

halten Sie gleichzeitig die Taste des Ringschalters 1 gedrückt. (Abb. 7) 2 Stellen Sie den Bildstabilisator-Schalter (Abb. 8) auf “NORMAL” oder “TRIPOD” ein. • Die Bildvibration im Sucher kann durch Drücken des Auslösers bis zum ersten Druckpunkt verringert werden. Dies vereinfacht die automatische/manuelle Fokussierung und die genaue Motivwahl.

Hinweise zur Verwendung der Vibrationsreduktion • Warten Sie, bis sich das Bild im Sucher stabilisiert hat, bevor Sie den Auslöser nach kurzem Antippen ganz herunterdrücken. • Aufgrund der Eigenschaften der VR-Funktion kann das Sucherbild nach dem Auslösen unscharf erscheinen. • Ist die AF-Starttaste (AF-ON) (Abb. 4) an der Kamera oder die FokusBetriebstaste am Objektiv aktiviert, so arbeitet die Vibrationsreduktion nicht. • Stellen Sie den Bildstabilisator-Schalter auf “TRIPOD”, um die Verwacklungsunschärfe und die Bildverwacklung zu verringern, wenn Sie ein Stativ verwenden. Durch sehr geringe Verwacklungsunschärfen wird das Bildstabilisatorsystem unter Umständen nicht ausgelöst. Umgekehrt kann das VRSystem zu Verwacklungsunschärfe im Objektiv führen. In diesem Fall sollte der Bildstabilisator deaktiviert werden. Wenn Sie ein Stativ mit nicht festgezogenem Kopf oder ein Einbeinstativ verwenden, wählen Sie den Modus “NORMAL”. • Bei Kameraschwenks muss der Vibrationsreduktions-Schalter (Abb. 8) auf NORMAL gesetzt sein. • Wenn Sie die Kamera in einem weiten Bogen bewegen (z. B. bei einem Kameraschwenk), sind Vibrationen in die Richtung dieser Bewegung nicht betroffen. Wenn Sie die Kamera z. B. horizontal schwenken, werden nur vertikale Vibrationen reduziert, so dass gleichmäßige Kameraschwenks möglich werden. • Solange der Vibrationsreduktions-Modus eingeschaltet ist, dürfen Sie keinesfalls die Stromversorgung der Kamera ausschalten oder das Objektiv von der Kamera abnehmen. (Andernfalls erzeugt das Objektiv u.U. ein klapperndes Geräusch, wenn die Kamera wackelt. Dies ist keine Fehlfunktion. Schalten Sie die Kamera einfach wieder ein und die VR-Funktion aus.) • Bei Kameras der F80-Serie, F75-Serie, F65-Serie, D300, D200, D100, D80, D70-Serie, D50 und D40-Serie steht die Vibrationsreduktion nicht zur Verfügung, während der eingebauten Blitz aufgeladen wird.

8. Schärfentiefe • Die ungefähre Schärfentiefe kann über die Schärfentiefeskala ermittelt werden. (Abb. 9) • Wenn die Kamera über eine SchärfentiefeVorschau-Taste oder einen entsprechenden Hebel verfügt (Arbeitsblende), kann die Schärfentiefe im Sucher verfolgt werden. • Weitere Informationen finden Sie auf Seite 216.

9. Blendeneinstellung

SchärfentiefeSkala Entfernungs Indexlinie Abb. 9

• Das Objektiv hat keinen Blendenring. Die Blende wird an der Kamera eingestellt.

10. Eingebauter Stativanschluß • Bei der Aufnahme von Hochformatbildern lockern Sie zunächst die Feststellschraube des Stativanschlusses durch Drehen im Gegenuhrzeigersinn. Drehen Sie dann das Objektiv in die passende Position, und ziehen Sie die Schraube im Uhrzeigersinn an. • Wenn Sie die Kamera am Handgriff halten und dabei in ihrer Stativmanschette drehen, kann je nach verwendetem Stativ Ihre Hand am Stativ anschlagen. Einbeinstativ (im Lieferumfang enthaltenes Zubehör) • Die Stativmanschette kann gegen eine Einbeinstativmanschette ausgetauscht werden. Dazu muss die Schraube der Stativmanschette gelöst werden. • Achten Sie nach dem Austauschen der Stativmanschette darauf, dass die Schraube fest angezogen ist. Andernfalls können Unfälle oder Schäden an Objektiv und Kamera auftreten. Ausführliche Angaben zu diesem Vorgang erhalten Sie beim zuständigen Nikon-Kundendienst oder beim Büro Ihres Nikon-Vertreters.

11. Gegenlichtblende HK-34 (AF-S 500mm)/HK-35 (AF-S 600mm ) (AF-S 500mm: HK-34) • Bei Verwendung dieser Gegenlichtblende muß ihre Halteschraube fest angezogen sein. • Bei Nichtbenutzung die Gegenlichtblende in Umkehrrichtung auf das Objektiv setzen und die Halteschraube ebenfalls fest anziehen. (AF-S 600mm: HK-35-1/HK-35-2) Zweiteilige Gegenlichtblenden (HK-35-1 zum Anbringen am Objektiv und HK-35-2 zum Anbringen an der HK-35-1) gehören zum Lieferumfang. Gebrauch der HK-35-1: Drehen Sie zunächst die Halteschraube der Gegenlichtblende HK-35-1 los, schieben Sie dann die HK-35-1 vor das Objektiv und ziehen Sie dann die Schraube an. Anbringen der HK-35-2: Drehen Sie zunächst die Halteschraube der Gegenlichtblende HK-35-2 los, schieben Sie dann die HK-35-2 vor die HK-35-1 und ziehen Sie die Schraube an. Aufbewahrung der Gegenlichtblenden: Drehen Sie zunächst die HK-35-2 herum und schieben Sie sie auf HK-35-1. Drehen Sie dann die HK-35-1 samt HK-35-2 um, und schieben Sie sie vor das Objektiv.

12. Einsetzbarer Filterhalter • Verwenden Sie ausschließlich 52 mm-Schraubfilter. Bei der Lieferung ab Werk ist ein 52 mm-SchraubNC-Filter am Filterhalten angebracht. 1 Schrauben Sie einen Filter an der Seite des Filterhalters ein, auf der die Wörter “Nikon” und “JAPAN” zu erkennen sind. (Abb. 10) Abb. 10

2 Drücken Sie auf den Filterhalterknopf und drehen Sie den Halter so lange

entgegen dem Uhrzeigersinn, bis die weiße Markierungslinie am Knopf im rechten Winkel zur Objektivachse steht. • Die Ausrichtung des Filterhalters – entweder zum Objektiv oder zur Kamera weisend – hat keinerlei Einfluß auf Ihre Bilder. Zirkular-Steckpolfilter C-PL1L (optional) • Blockt Reflexionen von nichtmetallischen Oberflächen wie Glas oder Wasser • Der Brennpunkt eines Zirkular-Steckpolfilters C-PL1L weicht von dem eines 52 mm-Schraubfilters ab. Die Entfernungsskala ist gegenüber der richtigen Position verschoben. Die nächste fokussierte Abstand wird leicht vergrößert. • Die gespeicherte Position kann bei Verwendung einer Fokusvoreinstellung leicht abweichen. Bringen Sie den Filter C-PL1L an, bevor Sie die Speicherabruffunktion verwenden.

13. Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt.

AF-S NIKKOR 500mm f/4G ED VR Einstellscheibe Kamera

: Hervorragende Scharfeinstellung : Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.

: Nicht möglich ( ): Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur ( Nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von "Andere” in der Individualfunktion “b6: Einstellscheibe” und Einstellen des LW-Werts im Bereich zwischen –2,0 und +2,0 in 0,5-LWSchritten. Bei Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wählen, wenn der erforderliche Korrekturwert “0” beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts am F5 Kameragehäuse dient die Individualfunktion Nr. 18. Mit den F4-Serien-Geräten durch den Belichtung-Kompensationsanzeiger für Visiermattscheiben kompensieren. Näheres hierzu finden Sie in der Bedienungsanleitung des Kameragehäuses. Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheibe M sowohl für Maktrofotografie bis zum Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben. • Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden. • Bei Verwendung der Scheiben B und E in anderen als den obengenannten Kameras gelten die Spalten für die Scheiben B und E.

14. Pflege des Objektivs • Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder OptikReinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zurückzulassen. • Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte. • Bringen Sie bei Nichtbenutzung des Objektivs den Objektivdeckel an, um die Frontlinse zu schützen. • Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein. • Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern. • Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nässe ausgesetzt wird. • Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermäßig heißen Orten kann zur Beschädigung führen.

• Massivkoffer CT-504 (AF-S 500mm)/CT-607 (AF-S 600mm) • Aufschiebbarer Objektivdeckel • Objektivrückdeckel LF-1 • Gegenlichtblende HK-34 (AF-S 500mm)/HK-35 (AF-S 600mm) • Spezieller Filterhalter* • 52-mm-NCSchraubfilter • Gurt LN-1 • Einbeinstativanschluß *Sind die speziellen Zubehörteile defekt oder nicht vorhanden, so wenden Sie sich bitte an das nächste Nikon-Kundendienstzentrum oder - Händler, da sie im allgemeinen Fachhandel nicht erhältlich sind.

16. Sonderzubehör • Etui CL-L2 • 52-mm-Scharubfilter (außer Zirkularpolarisationsfilter II) • Einsetzbares Zirkularpolarisationsfilter C-PL1L • Telekonverter AF-S (TC-14EII/TC-17EII/TC-20EII.)
