Produkttyp	Wasserdichtes Gehäuse für Digitalkamera
Marke	Panasonic
Modell	DMW-MCTZ5
Kompatibilität	Panasonic DMC-TZ5, DMC-TZ15, DMC-TZ4, DMC-TZ11
Maximale Tiefe	40 m (130 Fuß)
Abmessungen	150 x 94 x 93 mm (L x H x T)
Gewicht	434 g
Material	Schlagfestes Polycarbonat
Dichtung	O-Ring (im Lieferumfang enthalten, austauschbar)
Betriebstemperatur	0 °C bis 40 °C
Im Lieferumfang enthaltene Zubehörteile	O-Ring (VMG1798), Silikagel (VZG0371), Fett (VZG0372), Tragegurt (VFC4190), 2 Gewichte (VXA8446), Befestigungsschraube, Diffusor (VYK2D90)
Hauptfunktionen	Unterwasseraufnahmen, dedizierte Bedienelemente (Zoom, Auslöser, Modus), externer Blitzschuh (kompatibel mit INON)
Pflege und Reinigung	Nach jedem Gebrauch mit Süßwasser reinigen, O-Ring einfetten, an der Luft trocknen lassen
Sicherheit	Dichtigkeitstest vor Gebrauch, nicht in feuchter Umgebung öffnen, Stöße vermeiden, nur mitgeliefertes Fett verwenden
Ersatzteile	O-Ring (VMG1798), Silikagel (VZG0371), Fett (VZG0372)
Reparierbarkeit	Alle 3 Jahre bei einem autorisierten Händler überprüfen lassen, nicht selbst zerlegen
Allgemeine Informationen	Eingeschränkte Garantie: Panasonic haftet nicht für Wassereintritt aufgrund unsachgemäßer Verwendung oder unzureichender Wartung

Häufig gestellte Fragen - DMW-MCTZ5 PANASONIC

Wie überprüfe ich die Dichtigkeit des Gehäuses vor dem Gebrauch?

Vor dem Einsetzen der Kamera das leere Gehäuse ca. 3 Minuten lang in Wasser tauchen. Prüfen, ob keine Luftblasen entweichen und kein Wasser eindringt. Wenn alles in Ordnung ist, Kamera einbauen und einen zweiten Test auf gleiche Weise durchführen.

Wie pflege ich den O-Ring?

O-Ring aus der Nut nehmen, mit einem trockenen, weichen Tuch reinigen, auf Risse oder Verformungen prüfen. Eine dünne Schicht des mitgelieferten Fetts (Reiskorngröße) auf die gesamte Oberfläche auftragen, dann vorsichtig wieder in die Nut einsetzen. O-Ring mindestens einmal jährlich ersetzen.

Was tun nach einem Einsatz im Meer?

Nach Einsatz im Meer das Gehäuse (mit Kamera im Inneren) ca. 30 Minuten in Süßwasser tauchen. Alle Tasten betätigen, um Salzkristalle zu entfernen. Gehäuse mit einem weichen Tuch trocknen und öffnen, um die Kamera zu entnehmen. Anschließend O-Ring reinigen und einfetten.

Kann ich das Gehäuse mit anderen Kameramodellen verwenden?

Dieses Gehäuse ist speziell für die Modelle Panasonic DMC-TZ5, DMC-TZ15, DMC-TZ4 und DMC-TZ11 ausgelegt. Die Verwendung mit anderen Kameras kann die Dichtigkeit beeinträchtigen und das Gehäuse oder die Kamera beschädigen.

Was ist die maximale Tauchtiefe?

Das Gehäuse ist bis zu einer Tiefe von 40 Metern (130 Fuß) garantiert wasserdicht. Tauchen Sie niemals tiefer, da der Druck das Gehäuse irreparabel beschädigen könnte.

Wie vermeide ich Beschlag im Inneren des Gehäuses?

Um Kondensation zu vermeiden, legen Sie ein frisches Silikagel (im Lieferumfang enthalten) vor dem Schließen in das Gehäuse. Platzieren Sie es so, dass es das Objektiv nicht berührt. Lassen Sie das Gel 1–2 Stunden vor Gebrauch einwirken. Vermeiden Sie plötzliche Temperaturwechsel.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: das Gehäuse, einen O-Ring (VMG1798), ein Silikagel (VZG0371), eine Tube Fett (VZG0372), einen Tragegurt (VFC4190), zwei Gewichte (VXA8446) mit Befestigungsschraube sowie einen Diffusor (VYK2D90).

Wie setze ich die Kamera in das Gehäuse ein?

Stellen Sie sicher, dass die Kamera ausgeschaltet ist und der Schalter auf [O] steht. Öffnen Sie den Verschluss, setzen Sie die Kamera ein, ohne den Schutzring zu beschädigen. Legen Sie das gefaltete Silikagel auf den Boden. Schließen Sie den Verschluss und achten Sie darauf, dass kein Fremdkörper klemmt. Führen Sie einen Dichtigkeitstest durch.

Was tun bei Wassereintritt in das Gehäuse?

Wenn Wasser eindringt, stellen Sie die Verwendung sofort ein. Entnehmen Sie die Kamera und entfernen Sie den Akku. Wenden Sie sich zur Überprüfung an Ihren Händler. Verwenden Sie die Kamera erst, wenn sie vollständig getrocknet und überprüft wurde.

Wie reinige ich das Gehäuse nach dem Gebrauch?

Die Außenseite des Gehäuses (geschlossen) mit Süßwasser ohne Druck abspülen. Mit einem weichen Tuch abtrocknen. Öffnen Sie das Gehäuse, entnehmen Sie die Kamera und reinigen Sie das Innere mit einem trockenen Tuch. Entfernen und reinigen Sie den O-Ring, fetten Sie ihn leicht ein und lagern Sie das Gehäuse an einem kühlen, trockenen Ort.

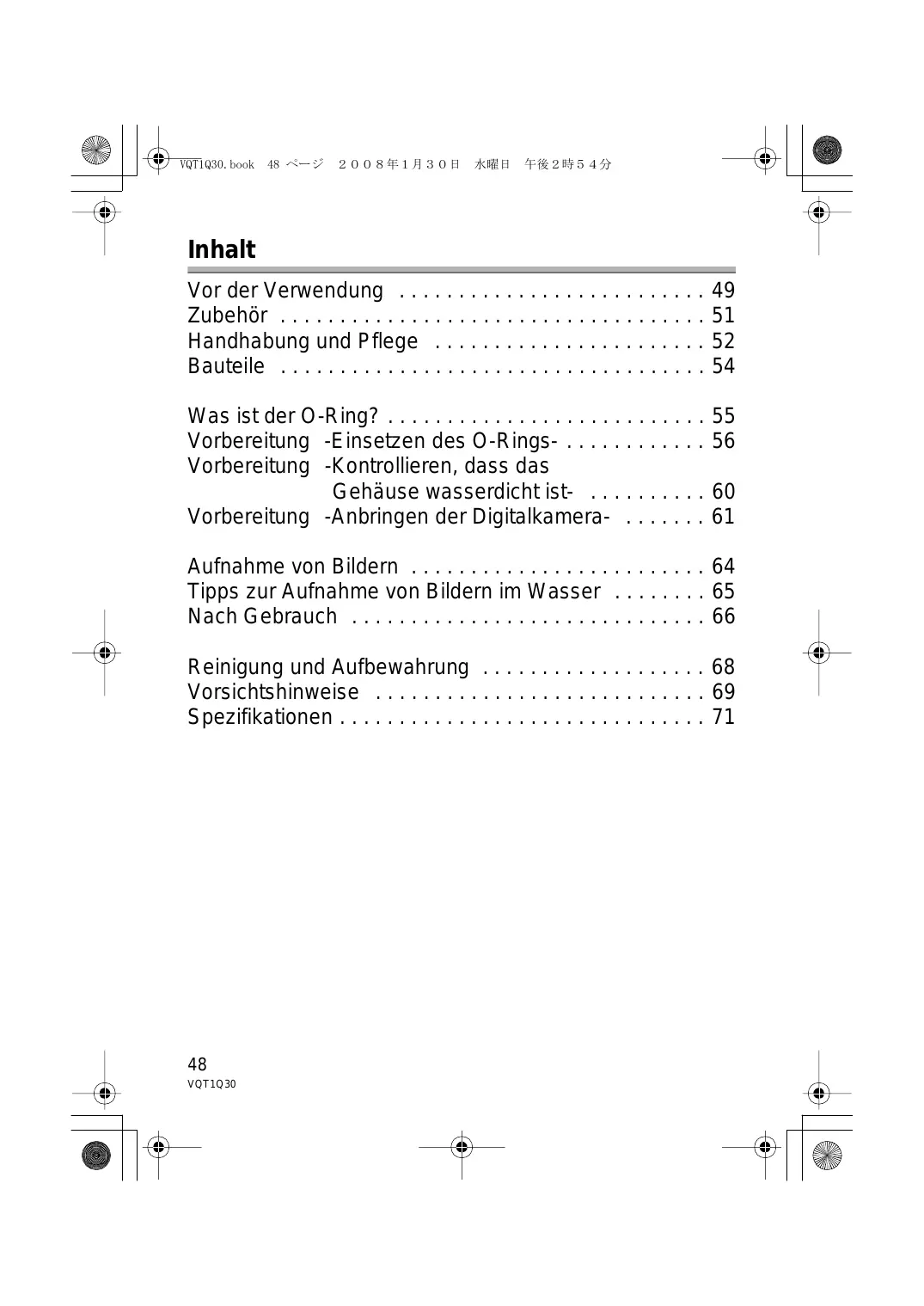

BEDIENUNGSANLEITUNG DMW-MCTZ5 PANASONIC

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des

Gerätes vollständig durch.

Vor der Verwendung 49

Zubehör 51

Handhabung und Pflege 52

Bauteile 54

Was ist der O-Ring? 55

Vorbereitung -Einsetzen des O-Rings- 56

Vorbereitung -Kontrollieren, dass das Gehäuse wasserdicht ist- 60

Vorbereitung -Anbringen der Digitalkamera- ..... 61

Aufnahme von Bildern 64

Tipps zur Aufnahme von Bildern im Wasser ..... 65

Nach Gebrauch 66

Reinigung und Aufbewahrung 68

Vorsichtshinweise 69

Spezifikationen 71

• Dieses Unterwassergehäuse wurde für die Digitalkameras von Panasonic. Sie können bis zu einer Wassertiefe von 40 m Spaß an Unterwasseraufnahmen haben.
• Beim Eindringen von Wasser aufgrund Nachlässigkeit haftet Panasonic in keiner Weise für Schäden an jeglichen im Gehäuse enthaltenen Produkten (Digitalkamera, Batterien, Karte, etc.), Kosten für Fotografien oder sonstige Aufwendungen.
• Panasonic leistet außerdem keinen Schadenersatz für Unfälle, die zu Verletzungen oder Sachschaden führen.
• Lesen Sie dazu die Bedienungsanleitung zu Ihrer Digitalkamera.
• Bevor Sie die Digitalkamera anbringen, das Gehäuse ca. 3 Minuten oder länger in Wasser tauchen, um zu überprüfen, ob kein Wasser eindringt.

■ Zum Umgang mit diesem Gehäuse

- Verwendung unter den folgenden Bedingungen:

• Wassertiefe: Bis zu 40 m

- Umgebungstemperatur: 0 °C bis 40 °C

• Das Gehäuse nicht in Wasser mit einer Temperatur über 40 °C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.
• Das Gehäuse besteht aus stoßfestem Polykarbonat. Seien Sie jedoch bei der Benutzung vorsichtig, das es leicht zerkratzt, wenn Bilder an felsigen Stellen, etc. aufgenommen werden und kann durch Stöße wie durch Herunterfallen o.ä. beschädigt werden. Bei Reisen im Auto, Schiff, Zug oder Flugzeug, das Gehäuse gut verpacken, um jegliche direkte Stöße zu vermeiden, falls es herunterfallen sollte und lassen Sie die Digitalkamera nicht im Gehäuse. Die Digitalkamera nur im Gehäuse anbringen, wenn Sie diese eine kurze Strecke lang, wie z.B. vom Flughafen zum Tauchort transportieren. (Das Verpackungsmaterial aus dem Kauf des Gehäuses kann nicht zum Transportieren verwendet werden.)
• Beim Besteigen eines Flugzeugs kann der Wechsel des atmosphärischen Druck zur Ausdehnung des Gehäuses führen und dadurch zu Beschädigungen. Entfernen Sie den O-Ring, bevor Sie ein Flugzeug besteigen.
• Lassen Sie die Digitalkamera nicht längere Zeit in einem Auto, auf einem Schiff oder direkter Sonneneinstrahlung ausgesetzt. Das Gehäuse ist eine luftdichte Vorrichtung, daher wird die Temperatur darin sehr hoch und es kann zu Funktionsstörungen der Digitalkamera kommen. Lassen Sie die Temperatur im Gehäuse nicht zu hoch werden.

■ Verwendung des Gehäuses bei hohen oder niedrigen Temperaturen

• Wenn Sie das Gehäuse an feuchten oder heißen Orten öffnen und dann an einen kühlen Ort oder unter Wasser bringen, kann es im Inneren des Gehäuses zu Kondensation kommen, die Glasfläche sich trüben und die Digitalkamera beschädigt werden.
• Wenn Sie das Gehäuse plötzlich von einem kalten Ort oder kaltem Wasser an einen warmen Ort bringen, kann die Oberfläche sich trüben. Warten Sie mit dem Aufnehmen von Bildern, bis sich das Gehäuse der Lufttemperatur angepasst hat.

■ Zur Vorbereitung

• Öffnen oder schließen Sie das Gehäuse nicht, wo es Wasserspritzern ausgesetzt ist oder Sand hineingeraten kann. Wir empfehlen das Öffnen oder Schließen des Gehäuses in geschlossenen Räumen.
• Nehmen Sie das Ersetzender Batterie, der Karte, etc. und das Anbringen der Digitalkamera in geschlossenen Räumen vor, wo wenig Feuchtigkeit vorhanden ist.

• Wenn Sie das Gehäuse am Tauchort öffnen oder schließen müssen, um die Batterie oder die Karte zu ersetzen, halten Sie unbedingt die unten aufgeführten Schritte ein.

• Wählen Sie einen Ort, an dem kein Wasser auf das Gehäuse spritzen und kein Sand in dieses gelangen kann.

• Entfernen Sie jegliche Wassertropfen im Zwischenraum zwischen vorderem und hinterem Geräteteil und auf der Schnalle. Verbleibende Wassertropfen mit einem trockenen Tuch sorgfältig abreiben.
• Sorgfältig jegliche Wassertropfen auf dem Körper und den Haaren trockenreiben.
• Achten Sie besonders auf Wasser aus den Ärmeln Ihres Taucheranzugs.
• Berühren Sie die Digitalkamera nicht, wenn Ihre Hände mit Salzwasser befeuchtet sind. Feuchten Sie zuvor ein Handtuch mit Süßwasser an und bringen Sie es in einer Plastiktüte unter. Verwenden Sie dieses Handtuch, um jegliche Wassertropfen oder Sand von Händen und Körper zu entfernen.

- Das Gehäuse ist nicht stoßfest. Wenn Sie einen schweren Gegenstand darauf abstellen oder es Stöße erleidet, kann die Digitalkamera beschädigt werden. Seien Sie bei der Verwendung des Gehäuses vorsichtig.

Beim ersten Öffnen der Verpackung überprüfen, ob das Gehäuse und alle Zubehörteile enthalten sind und dass keine Versand- oder Transportschäden am Gehäuse oder an jeglichen Zubehörteilen vorliegen. Bei Unregelmäßigkeiten wenden Sie sich vor der Verwendung des Gehäuses an Ihren Händler.

Verwenden Sie keine anderen Zubehörteile als die unten aufgeführten.

	O-RingVMG1798		Kieselgel(Trockenmittel)(1 g/5 Stück)VZG0371
	Fett (für O-Ring)VZG0372		HandriemenVFC4190

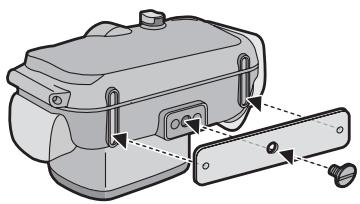

	Gewichte (2) , Schraube zum Befestigen der GewichteVXA8446

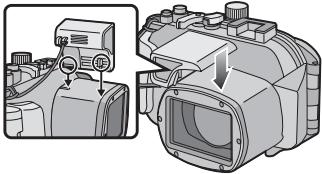

	DiffusorVYK2D90• Sie können den Diffusor entfernen, wenn Sie ihn nicht verwenden.Entfernen	AnbringenMit der Kennzeichnung auf der Rückseitedes Gehäuses ausrichten und anbringen.

- Stellen Sie dieses Gehäuse nicht an einem instabilen Ort ab.

- Fällt das Gehäuse auf Kopf oder Füße, führt dies zu Verletzungen und zu Funktionsstörungen des Gehäuses.

- Nehmen Sie keinerlei Veränderungen am Gehäuse vor.

- Wenn Wasser in die Digitalkamera eindringt, weil Änderungen am Gehäuse vorgenommen wurden, kann die Digitalkamera irreparabel beschädigt werden.

- Wenn Sie die Digitalkamera weiter benutzen, nachdem in diese Wasser eingedrungen ist, kann dies einen Brand zur Folge haben.

- Verwenden Sie das Gehäuse ohne angemessene Einweisung nicht beim Scuba-Tauchen.

- Sie sollten das Gehäuse nur beim Scuba-Tauchen einsetzen, wenn Sie über eine angemessene Ausbildung und einen Schein für diesen Sport verfügen.

- Das Gehäuse, das Fett, das Kieselgel und den O-Ring stets außerhalb der Reichweite von Kindern aufbewahren.

- Geraten Körperteile von Kindern in das Gehäuse, kann dies zu Verletzungen führen.

- Kinder können das Fett, das Kieselgel oder den O-Ring versehentlich verschlucken.

- Suchen Sie umgehend den Arzt auf, wenn Sie annehmen, dass ein Kind Fett, Kieselgel oder den O-Ring verschluckt hat.

- Den Riemen unter Wasser nicht um den Hals hängen.

- Dieser könnte sich um den Hals winden und zu Ersticken oder schweren Verletzungen führen.

• Die Hände sorgfältig von jeglichem Fett reinigen.

- Vermeiden Sie, dass Fett an Ihren Händen in Kontakt mit Mund oder Augen gerät.

- Gerät Wasser in das Gehäuse, unterbrechen Sie die Verwendung umgehend.

- Dies kann sonst zu einem Stromschlag, Verbrennungen oder Brand führen.

- Verständigen Sie Ihren Händler.

- Bei unvorhergesehenen Ereignissen während des Gebrauchs des Gehäuses unter Wasser halten Sie sich beim Auftauchen bitte an alle vorgeschriebenen Vorgehensweisen und Richtlinien zum Druckausgleich.

- Wenn Sie zu schnell auftauchen, kann dies die Caissonkrankheit zur Folge haben.

- Wenn das Gehäuse Rauch oder anormale Wärme, Gerüche oder Geräusche erzeugt, unterbrechen Sie die Verwendung unverzüglich.

• Diese können zu einem Stromschlag, Verbrennungen oder Brand führen.
• Entnehmen Sie die Digitalkamera aus dem Gehäuse und entfernen Sie dann umgehend die Batterien.
• Verständigen Sie Ihren Händler.

- Beim Öffnen des Gehäuses nach dem Eintreten von Wasser vorsichtig vorgehen.

- Das eingedrungene Wasser kann herausgedrückt werden oder die Gehäuserückseite abspringen.

- Lassen Sie das Gehäuse nicht an Orten mit hohen Temperaturen zurück.

• Die Innentemperatur des Gehäuses erreicht besonders hohe Werte, wenn dieses direkter Sonneneinstrahlung am Strand, auf einem Schiff, etc. ausgesetzt wird oder wenn dieses im Sommer im geschlossenen Auto gelassen wird. Die Wärme kann zu Beschädigung des Gehäuses oder seiner internen Teile führen.
• Wird eine Digitalkamera im Gehäuse angebracht, kann diese ebenso beschädigt werden.
• Wenn Sie die daran angebrachte Digitalkamera verwenden, wenn die Innentemperatur des Gehäuses sehr hoch ist, kann dies zum Eindringen von Wasser, Kurzschluss oder Ausfall der Isolierung und so zu Brand oder Funktionsstörungen führen.

- Berühren Sie die Digitalkamera oder die Batterie nicht mit feuchten Händen.

- Dies kann zu Stromschlag oder Funktionsstörungen führen.

■ Bei der Aufnahme von Bildern mit Blitzlicht

• Bei der Aufnahme von Bildern mit Blitzlicht können die Ecken des Bildes verschwommen sein oder das Bild kann nicht gleichmäßig ausgeleuchtet sein.
• Bei der Aufnahme von Bildern mit Blitzlicht ist der verfügbare Blitzlichtbereich unter Wasser geringer als auf dem Land.

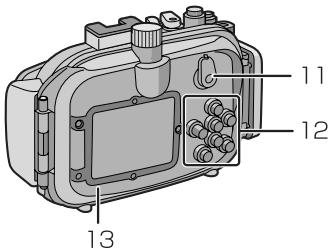

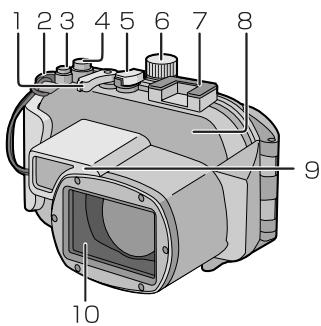

1 2 3 4 5 6 7 8 9 10

11 12 13

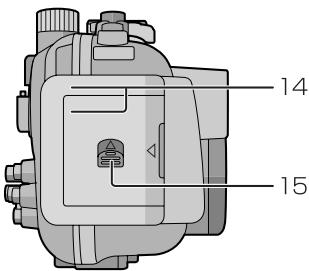

14 15

1. Zoom-Hebel
2. Riemenöse (zum Anbringen des in der Lieferung enthaltenen Handriemens und des Diffusors)

1. Taste [E.ZOOM]
2. Auslösetaste
3. ON/OFF-Schalter
4. Modusschalter
5. Zubehörschuh für externes Blitzgerät von INON Inc.*1
6. Vorderes Gehäuse
7. Diffusor (beiliegend)

8. Vordere Glasscheibe

9. Auswahlschalter [REC]/[WIEDERG.]

10. Funktionstastenbereich (Lesen Sie die Bedienungsanleitung zur Digitalkamera für Details zu jeder Tastenfunktion. ^*2 )
11. Hinteres Gehäuse
12. Schnalle
13. Sperrfreigabe-Schalter

*1 Dieser Zubehörschuh ist für ein externes Blitzgerät von INON Inc. vorgesehen.

Für Informationen zu kompatiblen Blitzgeräten wenden Sie sich an INON Inc. http://www.inon.co.jp/INON_WORLD_body.html

*2 Je nach der verwendeten Digitalkamera können die Tastensymbole am Unterwassergehäuse geringfügig voneinander abweichen. Beachten Sie die Tastensymbole an der Digitalkamera zum Gebrauch.

• Der O-Ring ist eine wasserdichte Dichtung, die für Unterwasserkameras, Uhren und Tauchausrüstungen verwendet wird.
• Der O-Ring erhält das Gehäuse wasserdicht, indem er den Zwischenraum zwischen dem hinteren und vorderen Gehäuseteil abdichtet.

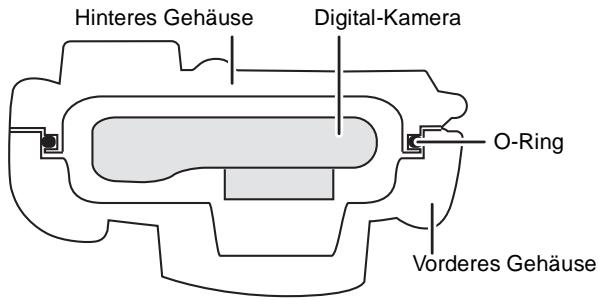

■ Wie der O-Ring das Gehäuse wasserdicht erhält

Hinteres Gehäuse Digital-Kamera O-Ring Vorderes Gehäuse

Das Gummi befindet sich in Kontakt mit den Gehäuseseiten, macht das Gehäuse so wasserdicht und verhindert, dass über den Zwischenraum Wasser eintritt.

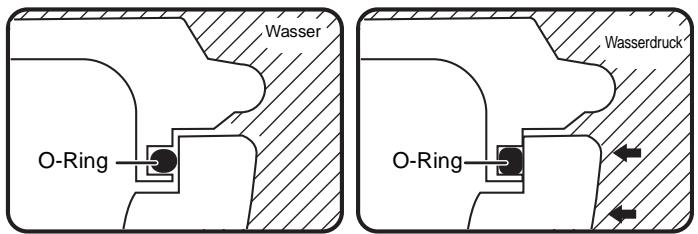

Wasser O-Ring Wasserdruck O-Ring

Wird der O-Ring durch den Wasserdruck zusammengedrückt, dehnt sich dessen Oberfläche aus und das Gehäuse wird so noch besser abgedichtet.

Der O-Ring verhindert das Eindringen von Wasser durch den gleichmäßigen Kontakt mit den Gehäuseseiten. Daher ist die korrekte Pflege des O-Rings sehr wichtig. Fehlerhafte Pflege kann zum Eindringen von Wasser führen.

Setzen Sie vor dem Anbringen einer Digitalkamera unbedingt zuerst den O-Ring ein.

Waschen und trocknen Sie Ihre Hände vor der Handhabung des O-Rings gründlich. Den O-Ring an einem sand- und staubfreien Ort einsetzen.

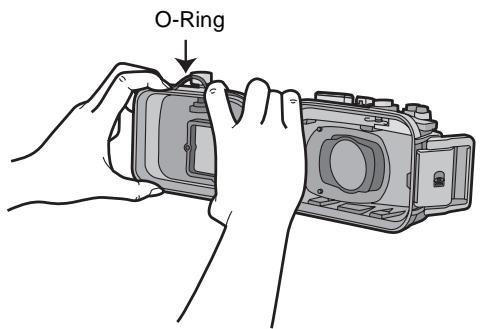

1 Den O-Ring zum Entfernen mit den Fingern lösen.

- Einen Teil des O-Rings mit zwei Fingerspitzen lösen und dann den gelösten Teil anheben. Darauf achten, dass keine Kratzer durch Fingernägel am O-Ring entstehen.

O-Ring

O-Ring

■ Hinweis

- Verwenden Sie keine spitzen Gegenstände zum Entfernen des O-Rings, da er dadurch beschädigt werden könnte.

2 Prüfen des O-Rings.

- Kontrollieren Sie, dass kein Schmutz, Sand, keine Haare, Salzkristalle, Fusseln oder altes Fett auf dem O-Ring vorhanden sind. Stellen Sie dies fest, diese mit einem weichen, trockenen Tuch entfernen.

• Es kann sich nicht erkennbarer Schmutz auf dem O-Ring befinden.
  Kontrollieren Sie den O-Ring auf Schmutz, indem Sie mit dem Finger darüber fahren.
• Achten Sie darauf, dass nach dem Abreiben keine Fasern des trockenen Tuchs auf dem O-Ring zurückbleiben.
• Kontrollieren, dass der O-Ring nicht gerissen, verdreht, gequetscht, rissig oder zerkratzt ist und kein Sand daran haftet. In diesen Fällen den O-Ring ersetzen.

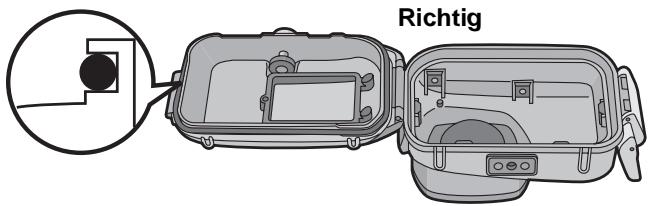

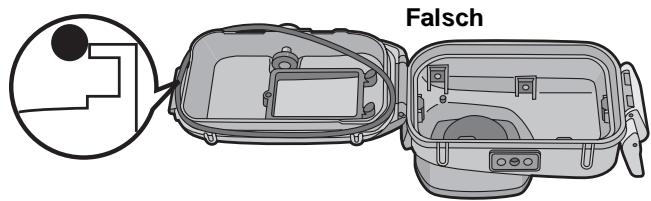

3 Die Nut des O-Rings überprüfen.

- Sandkörner oder hart gewordene Salzkristalle können in die Nut des O-Rings gelangen. Diese vorsichtig durch Aufsprühen von Luft oder mit einem Baumwolltuch entfernen. Wenn Sie ein Baumwolltuch verwenden, achten Sie darauf, dass dessen Fasern nicht in der Nut des O-Rings zurückbleiben.

4 Überprüfen Sie die gegenüberliegende Seite des O-Rings auf dieselbe Weise.
5 Tragen Sie das Fett auf (beiliegend).

• Tragen Sie eine reiskorngroße Fettmenge (beiliegend) gleichmäßig mit der Fingerkuppe auf den O-Ring auf.
• Schmutz oder Staub bleiben am O-Ring haften, wenn Sie zu viel Fett auftragen.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und zum Eindringen von Wasser führen.
• Tragen Sie das Fett nicht mit Papier oder Stoff auf. Die Papier- oder Stofffasern können am O-Ring haften bleiben.

6 Den O-Ring gleichmäßig in seine Nut einsetzen.

Kontrollieren Sie Folgendes:

● Dass kein Schmutz am O-Ring haftet.
- Dass der O-Ring nicht heraustritt.
- Dass der O-Ring nicht verdreht ist.
- Dass der O-Ring nicht zu stark gedehnt ist.

Richtig

Falsch

7 Letzte Überprüfung des O-Rings.

Überprüfen Sie Folgendes erneut:

● Dass kein Schmutz am O-Ring haftet.
- Dass der O-Ring nicht heraustritt.
- Dass der O-Ring nicht verdreht ist.

- Es sind keine Kratzer oder Quetschungen am O-Ring vorhanden.

Jegliches Fett mit einem trockenen Tuch sorgfältig von denn Händen wischen und dann die Hände mit Wasser waschen.

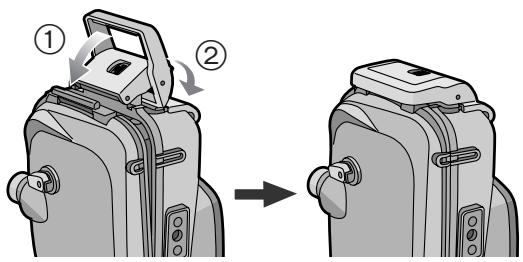

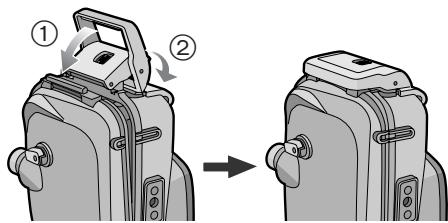

8 Schließen Sie die Schnalle.

- Kontrollieren, ob kein Fremdmaterial an der Außenoberfläche des O-Rings oder der Schnalle an der vorderen Geräteseite haftet und dann das Gehäuse schließen.

■ Hinweise

• Um das Gehäuse vollkommen luftdicht zu halten, Kratzer auf der Oberfläche des O-Rings vermeiden, die mit den Gehäuseseiten in Kontakt kommt.
• Nie einen O-Ring verwenden, der durch Schmutz, etc. zerkratzt oder beschädigt wurde. Dies führt zum Eindringen von Wasser.
• Bei jeder Verwendung des Gehäuses den O-Ring entfernen und kontrollieren, dass sich kein Schmutz, Sand, Haare oder anderes Fremdmaterial in der Nutz des O-Rings befindet und dann einen dünne Schicht Fett (beiliegend) auftragen. Wird zu viel Fett aufgetragen, können Schmutz und Staub am O-Ring haften bleiben und zum Eindringen von Wasser führen.
• Nehmen Sie zur Sicherheit einen O-Ring als Ersatz mit, sollte der benutzte beschädigt oder verkratzt sein.

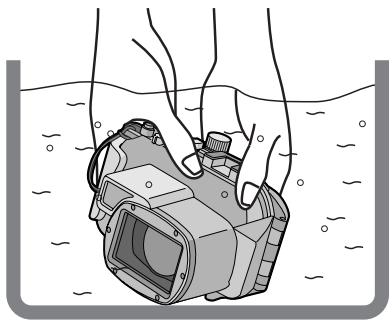

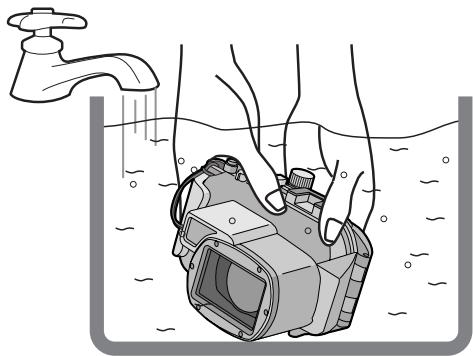

Nach dem Einsetzen des O-Rings überprüfen, dass kein Wasser in das Gehäuse eindringt, indem Sie es 3 Minuten lang in einen Wassertank, eine Badewanne, etc. Eintauchen, bevor Sie die Digitalkamera anbringen.

- Das Gehäuse nicht in Wasser mit einer Temperatur über 40 °C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

Denselben Test nach dem Anbringen der Digitalkamera im Gehäuse durchführen. (P61)

■ Hinweise

• Steigen Blasen vom Gehäuse auf, wenn es unter Wasser getaucht ist oder befindet sich Wasser im Gehäuse, wenn Sie es aus dem Wasser nehmen, ist es nicht wasserdicht. Wenden Sie sich in diesem Fall an Ihren Händler.
• Gerät während der Verwendung Wasser in das Gehäuse und die Digitalkamera wird ins Wasser getaucht, unverzüglich die Batterie entfernen. Wasserstoff kann zu Brand oder Explosion führen, wenn sich offenes Feuer in der Nähe befindet.
• Wenn Sie schnell ins Wasser tauchen, während Sie das Gehäuse halten oder das Gehäuse von einem Schiff ins Meer werfen, kann es durch den hohen Druck zum Eindringen von Wasser kommen. Hierbei handelt es sich nicht um eine Funktionsstörung des Gehäuses. Tauchen Sie stets langsam ins Wasser ein.
• Das Gehäuse ist darauf ausgelegt, auf einer Tiefe von bis zu 40 m verwendet zu werden. Wenn Sie tiefer als 40 m tauchen, können Teile des Gehäuses irreparabel beschädigt werden.
• Beim Schließen des Gehäuses darauf achten, dass keinerlei Fremdmaterial zwischen den O-Ring und die Nut des O-Rings gelangt. Auf eine Haarsträhne oder ein Sandkorn kann zum Eindringen von Wasser führen.

Stellen Sie sicher, dass der ON/OFF-Schalter der Kamera auf [OFF] steht und der Auswahlschalter [REC]/[WIEDERG.] auf [☐] gestellt ist.

- Den Riemen von der Digitalkamera entfernen.

1 Drücken Sie ② mit dem Finger nach oben, während ① zum Öffnen der Schnalle verschoben wird.

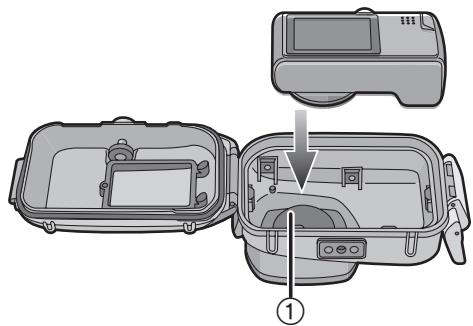

2 Die Digitalkamera am Gehäuse anbringen.

- Achten Sie darauf, den Sonnenschutzring ① nicht zu entfernen.

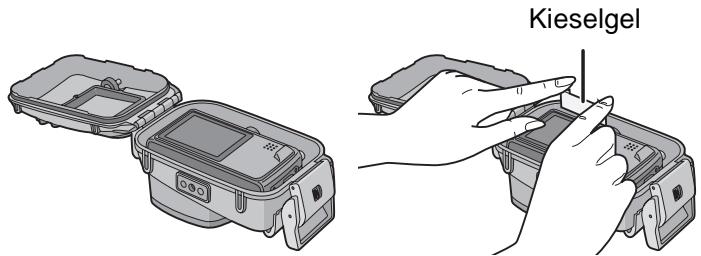

3 Legen Sie das Kieselgel ein (beiliegend).

- Stets neues Kieselgel verwenden.

Kieselgel

- Beim Einlegen des Kieselgels, dieses wie in der Abbildung unten biegen und dann so weit wie möglich einschieben. Schließen Sie das Gehäuse bei nicht vollständig eingeschobenem Kieselgel, gerät dieses in den O-Ring und führt zum Eindringen von Wasser.

- Bei hoher Luft- und niedriger Wassertemperatur kann im Inneren des Gehäuses Kondensation auftreten. Um Kondensation vorzubeugen, sicherstellen, dass das Kieselgel (beiliegend) nicht mit dem Objektiv der Digitalkamera in Kontakt kommt. Um ein Beschlagen des Gehäuses zu vermeiden, das Kieselgel ca. 1 bis 2 Stunden vor dem Verwenden des Gehäuses einlegen.

4 Schließen Sie die Schnalle.

Kontrollieren Sie, ob die Schnalle fest verschlossen ist. Nicht den Gurt usw. in die Schnalle einführen.

5 Nach dem Anbringen der Digitalkamera ein weiteres Mal überprüfen, ob kein Wasser in das Gehäuse eindringt. (P60)

■ Hinweise

• Ein weiteres Mal überprüfen, ob der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt ist.
• Vermeiden Sie das Öffnen und Schließen des Gehäuses an Orten mit viel Sand oder Staub oder feuchten oder nassen Stellen.
• Bei einem plötzlichen Temperaturwechsel kann Kondensation im Inneren des Gehäuses auftreten.
• Gerät Sonnenschutzmittel oder –öl auf das Gehäuse, dies unverzüglich mit lauwarmem Wasser abwaschen, um einer verringerten Wasserdichtigkeit oder Entfärbung vorzubeugen.

■ Anbringen der Gewichte

Benutzung der Gewichte

Bringen Sie die Gewichte an, um den gewünschten Auftrieb bei Benutzung des Unterwassergehäuses zu korrigieren. Verwenden Sie sie bei Bedarf.

Beachten Sie zum Auftrieb unter Wasser:

① Wenn Sie nur die Digitalkamera und das Unterwassergehäuse benutzen, dass diese geringfügig in Süß- oder Salzwasser schwimmen. (positiver Auftrieb)
② Wenn Sie die Digitalkamera, das Unterwassergehäuse und 1 Gewicht benutzen, dass diese noch geringfügiger in Süß- oder Salzwasser schwimmen, als bei ①. (positiver Auftrieb)
③ Wenn Sie die Digitalkamera, das Unterwassergehäuse und 2 Gewichte benutzen, dass diese geringfügig in Süß- oder Salzwasser sinken. (negativer Auftrieb)

Anbringen der Gewichte

Richten Sie bei Benutzung 1 Gewichts dessen vorstehenden Teil zum Stativanschluss des Unterwassergehäuses aus und verwenden Sie dann die beiliegende Schraube zum Befestigen. Richten Sie bei Benutzung von 2 Gewichten des vorstehenden Teil des zweiten Gewichts zur Einkerbung des ersten Gewichts aus, so dass sich die Gewichte nicht überlappen, und bringen Sie am Stativanschluss an.

■ Hinweis

- Entfernen Sie die Gewichte nach dem Gebrauch, säubern Sie sie von Salz und bewahren Sie sie dann auf, um die Ausbildung von Rost zu verhindern.

■ Vor der Aufnahme von Bildern unter Wasser Vor dem Tauchen Folgendes überprüfen.

• Verbleibt ausreichend Batterieleistung?
• Ist ausreichend Speicher auf der Karte?
• Ist der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt?
• Haben Sie kontrolliert, dass kein Wasser in das Gehäuse eindringt?
• Ist die Schnalle fest verschlossen?

■ Aufnahme von Bildern

1 Schalten Sie die Kamera ein.

Drücken Sie ①, um die Sperre freizugeben und stellen Sie die Kamera auf [ON].

Drücken Sie ② zur Verriegelung.

①

OFF ON

● ●
OFF ON

2 Das Szenenmodus-Menü einblenden und [UNTER WASSER] einstellen.

- Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.

3 Den AF-Bereich auf dem LCD-Monitor auf das scharfzustellende Objekt richten.

4 Drücken Sie ◀ ( ⚙/AF-L) zum Scharfstellen.

- Drücken Sie erneut ◀ ( ⏻/AF-L) zum Löschen.

5 Die Auslösetaste ganz drücken, um das Bild aufzunehmen.

■ Hinweise

• Vor dem Anbringen der Kamera am Gehäuse empfehlen wir das erneute Einstellen der Uhr. (Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.)
• Befinden sich schwebende Teilchen vor der Kamera, kann die Scharfeinstellung auf diese anstatt auf das Objekt erfolgen.
• Befinden sich Wassertropfen oder Schmutz auf der vorderen Glasscheibe, kann die Scharfeinstellung vielleicht nicht korrekt erfolgen. Achten Sie darauf, die vordere Scheibe vor der Aufnahme abzureiben.

Das Bild ist im Wasser zu bläulich

① Drücken Sie ▲(＋) mehrmals, bis [WB±] erscheint.
② Drücken Sie ◀ (♂/AF-L)/▶ (◀), um den Weißabgleich einzustellen.
③ Drücken Sie [MENU/SET], um zu beenden.

- Sie könne zum Beenden auch die Auslösetaste halb drücken.

Wählen Sie das beste Bild

Stellen Sie den Flash auf [⚡].

Gebrauch der Auto Bracket-Funktion (bei Modellen mit Auto Bracket-Funktion)

- Bei jedem Drücken der Auslösetaste werden automatisch 3 Bilder mit verschiedener Belichtung aufgenommen. Sie können das gewünschte Bild unter den 3 Bildern aussuchen.

Verwendung des Burst-Modus

- Beim Aufnehmen von Bildern eines sich schnell bewegenden Objektes (ein Clownfisch, usw.), können Sie das von Ihnen bevorzugte Bild nach der Aufnahme im Burst-Modus auswählen.

■ Hinweis

- Für weitere Informationen siehe Bedienungsanleitung der Digitalkamera.

Nach der Bildaufnahme die folgenden Schritte ausführen.

1 Das Gehäuse ca. 30 Minuten oder mehr in Süßwasser tauchen, ohne die Digitalkamera zu entfernen, um jegliche Salzkristalle, etc. zu entfernen.

• Alle Bedienknöpfe etc. auf dem Gehäuse drücken, um jegliches Salzwasser zu entfernen. Werden die Salzkristalle nicht von den Knöpfen, etc. Entfernt, werden diese hart und mit der Zeit unbenutzbar.
• Das Gehäuse nicht unter fließendem oder unter Druck stehendem Wasser, o.ä. waschen, da dies zum Eindringen von Wasser führen kann.

2 Das Wasser mit einem trockenen Tuch abreiben, an dem keine Salzkristalle haften und dann vollkommen trockenreiben.

- Das Gehäuse nicht durch direkte Sonneneinstrahlung trocknen. Dies kann das Gehäuse entfärben oder beschädigen oder den Verschleiß des O-Rings beschleunigen.

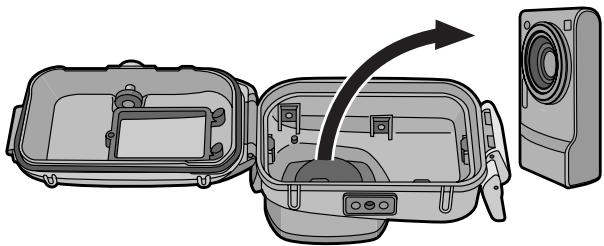

3 Die Geräterückseite öffnen, um die Digitalkamera zu entfernen.

4 Den O-Ring aus dem Gehäuse entfernen und sicherstellen, dass keine Rückstände, o.ä. in der Nut des O-Rings vorhanden sind.

5 Beim Auftragen des Fetts überprüfen, ob sich keine Kratzer, etc. auf dem O-Ring befinden.

■ Hinweise

Achten Sie beim Entfernen der Digitalkamera aus dem Gehäuse darauf, dass diese nicht nass wird.

• Die Kamera mit sauberen Händen entfernen. (Hände mit Süßwasser waschen und sorgfältig abtrocknen.)
• Trocknen Sie jegliche Feuchtigkeit auf Körper und Haar sorgfältig ab. (Achten Sie insbesondere auf aus den Ärmeln des Taucheranzugs austretendes Wasser.)
• Bei besonders schlechten Wetterbedingungen und hohen Wellen, eine Stelle auswählen, an der die Digitalkamera nicht nass werden kann, z.B. in Innenräumen oder an überdachten Plätzen.

1 Die Außenseite des Gehäuses mit Wasser abwaschen.

• Die Außenseite des Gehäuses mit Wasser sauberwaschen. (P66)
• Vergewissern Sie sich, dass das Gehäuse geschlossen ist und waschen Sie dann die Außenseite nur mit Wasser.
• Jeglichen Schmutz im Inneren des Gehäuses mit einem nassen, weichen Tuch abreiben.

■ Hinweise

• Das Gehäuse nicht mit unter hohem Druck stehenden Wasser abwaschen, da dies zum Eindringen von Wasser führen kann. Die Digitalkamera entfernen, bevor Sie das Gehäuse mit Wasser reinigen.
• Lassen Sie die Digitalkamera zur Aufbewahrung nicht im Gehäuse.
• Verwahren Sie das Gehäuse an einem kühlen, gut belüfteten Ort.

■ Handhabung des O-Rings

• Verwenden Sie weder Alkohol, Verdünner, noch chemische Reinigungsmittel zum Reinigen des O-Rings. Dies führt zu Beschädigungen oder einem schnelleren Verschleiß des O-Rings.
• Wenn Sie das Gehäuse für längere Zeit nicht verwenden, den O-Ring aus seiner Nut entfernen, eine dünne Schicht Fett (beiliegend) auftragen, in einem sauberen Plastikbeutel unterbringen und dann an einem kühlen, dunklen Ort lagern, um ein Beschädigen der Oberfläche zu verhindern. Wenn Sie den O-Ring erneut benutzen, untersuchen Sie vorher, ob dieser keine Kratzer oder Risse aufweist.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und es kann zum Eindringen von Wasser kommen.
• Der O-Ring kommt mit den Geräteseiten in Kontakt und macht das Gehäuse wasserdicht. Nicht gegen den O-Ring oder die Geräteseiten stoßen, Fremdmaterialien hineingeraten lassen (Schmutz, Sand, Haar, etc.) oder den O-Ring oder die Seiten des Gehäuses verkratzen.
• Verwenden Sie die Fingerspitzen, um den O-Ring zu entfernen. Verwenden Sie keine spitzen Gegenstände, da diese den O-Ring verkratzen könnten.
• Nach dem Entfernen des O-Rings aus der Geräterückseite jeglichen Schmutz, Sand, Haare oder andere Fremdmaterialien darauf abreiben. Ebenso die Nut des O-Rings und die Innenseiten der Vorderseite des Gehäuses abreiben, die mit dem O-Ring in Kontakt kommen.
• Nie einen O-Ring verwenden, der durch Schmutz, o.ä. beschädigt wurde. Dies kann zum Eindringen von Wasser führen. Durch einen neuen O-Ring ersetzen.
• Nach dem Ersetzen eines O-Rings, längerem Nichtgebrauch des Gehäuses oder Öffnen des Gehäuses zum Anbringen einer Digitalkamera, Ersetzen der Batterie, etc. Sorgfältig überprüfen, ob der O-Ring nicht zerkratzt oder gerissen ist. Dann das Gehäuse schließen und kontrollieren, dass kein Wasser eindringt, wenn Sie es ca. drei Minuten in einen Wassertank, eine Badewanne o.ä. eintauchen. (P60)
• O-Ring sind Verbrauchsmaterialien. Obwohl die Lebensdauer von O-Ringen davon abhängt, wie gut sie gewartet und wie oft sie benutzt werden und von ihren Lagerbedingungen, empfehlen wir, diese einmal im Jahr zu ersetzen, auch wenn Sie keine Kratzer erkennen können.

■ Zur Wartung

- Verwenden Sie keine der unten gezeigten Chemikalien zum Reinigen, als Rostschutz, zum Entfernen des Beschlags oder für Reparaturen. Durch deren direkte oder indirekte Verwendung (in einem chemischen Spray o.ä.) kann das Gehäuse unter hohem Druck Risse bekommen.

Verbotene Chemikalien	Vorsichtsmaßnahmen
Flüchtige organische Lösungsmittel/Chemische Reinigungsmittel	Reinigen Sie das Gehäuse nicht mit flüchtigen organischen Lösungsmitteln wie Alkohol, Benzin oder Verdünner bzw. chemischen Reinigungsmitteln. Reinigen Sie es mit Süßwasser oder lauwarmem Wasser.
Korrosionsschutzmittel	Verwenden Sie keine Korrosionsschutzmittel, da die Metallteile an diesem Gehäuse aus rostfreiem Stahl oder Messing bestehen. Reinigen Sie diese mit Süßwasser.
Mittel zum Schutz gegen Trübung	Verwenden Sie keine handelsüblichen Wirkstoffe gegen Trübung von Glas. Verwenden Sie unbedingt das in dieser Bedienungsanleitung angegebene Kieselgel.
Klebstoffe	Verwenden Sie keine Klebstoffe zum Reparieren. Ist eine Reparatur des Gehäuses erforderlich, verständigen Sie Ihren Händler.

• Haftet Fett an der Digitalkamera, reiben Sie es mit einem weichen, trockenen Tuch ab.
• Zum Abreiben der Innenseite des Gehäuses nur ein weiches, trockenes Tuch verwenden. Die Innenseite der vorderen Glasscheibe vor und nach dem Gebrauch mit einem weichen, trockenen Tuch abreiben, um das Glas sauber zu halten.

■ Zur Aufbewahrung und Inspektion nach der Benutzung

- Die Digitalkamera stets aus dem Gehäuse nehmen.

- Vergewissern Sie sich, dass kein Schmutz oder Staub am O-Ring haftet.

- Trocknen Sie das Gehäuse bei Raumtemperatur und verwahren Sie es dann an einem kühlen, dunklen Ort.

- Wir empfehlen eine Inspektion des Gehäuses ca. 3 Jahre nach Erwerb. Diese Inspektion umfasst das Zerlegen und Reinigen des Gehäuses, Inspizieren aller Teile und deren Reparatur, wenn erforderlich und die Überprüfung der Wasserdichtigkeit des Gehäuses unter Verwendung derselben hydrostatischen Testausrüstung, die vor dem Kauf eingesetzt wurde. Alle Transportkosten sind vom Kunden zu tragen.

- Keinerlei Teile zerlegen und kein Zubehör verwenden, das nicht in der Bedienungsanleitung aufgeführt ist und keine Veränderungen am Gehäuse anbringen. Bei Funktionsstörungen des Gehäuses verständigen Sie Ihren Händler.

Spezifikationen

Kompatibles Modell:	DMC-TZ5/DMC-TZ15/DMC-TZ4/DMC-TZ11 (gültig ab März 2008*)
Gewicht:	Ca. 434 g
Abmessungen :	Ca. 150 mm (W)×94 mm (H)×93 mm (D)(ohne hervorstehenden Teil)
Material:	Polykarbonat
Wasserdicht gebaut:	O-Ring-Dichtung
Wasserdicht bis:	40 m

* Für die neuesten Informationen zu den verwendbaren Modellen, siehe in der Bedienungsanleitung, im Katalog, auf der Internetseite, usw. zur Digitalkamera.

Indice

Antes del uso 73

Accesorios 75
