Produkttyp	Elektronisches Handgelenk-Blutdruckmessgerät
Marke	Panasonic
Modell	EW3036E2
Messmethode	Oszillometrisch mit Fuzzy-Logik
Blutdruckmessbereich	0 – 280 mmHg
Pulsmessbereich	30 – 160 Schläge/Minute
Blutdruckgenauigkeit	± 3 mmHg
Pulsgenauigkeit	± 5 %
Kompatibler Handgelenkumfang	12,5 – 22,0 cm
Stromversorgung	2 Alkaline-Batterien LR03/AAA 1,5 V
Batterielebensdauer	Ca. 400 Messungen (mit Panasonic Alkaline-Batterien)
Speicher	90 Messungen mit Datum und Uhrzeit
Sonderfunktionen	Dreifarbiger WHO-Indikator, Hypertensionalarm, Mittelwertberechnung
Automatische Abschaltung	Ja, ca. 5 Minuten nach der Messung
Gewicht (ohne Batterien)	90 g
Reinigung	Weiches, leicht seifiges Tuch (kein Lösungsmittel)
Normen	CE 0197, EN 1060-1/3, ANSI/AAMI SP10

Häufig gestellte Fragen - EW3036E2 PANASONIC

Wie positioniere ich das Blutdruckmessgerät richtig am Handgelenk?

Setzen Sie das Gerät auf der Innenseite des Handgelenks an, etwa 2 cm unterhalb der Handbasis. Die Handfläche sollte zu Ihnen zeigen. Befestigen Sie die Manschette mit dem Klettverschluss, ohne zu fest anzuziehen oder Spiel zu lassen.

Was ist die beste Position, um den Blutdruck zu messen?

Setzen Sie sich bequem hin, legen Sie den Ellbogen auf einen Tisch, sodass das Blutdruckmessgerät auf Herzhöhe ist. Halten Sie die Hand entspannt, Handfläche nach oben. Bleiben Sie ruhig und sprechen Sie während der Messung nicht.

Was tun, wenn auf dem Display ein Fehlersymbol «E» angezeigt wird?

Das Symbol «E» zeigt ein Problem an (Bewegung des Handgelenks, falsch platzierte Manschette usw.). Drücken Sie die Ein-/Aus-Taste, um das Gerät auszuschalten, entspannen Sie sich 5 Minuten und beginnen Sie erneut unter Beachtung der Positionierungshinweise.

Wie kann ich die gespeicherten Messwerte abrufen?

Drücken Sie die Speicher-/Abruftaste, um den Durchschnitt aller Messungen anzuzeigen. Drücken Sie erneut, um die einzelnen Ergebnisse vom neuesten zum ältesten durchzugehen. Datum und Uhrzeit werden nach jedem Wert angezeigt.

Wie viele Messungen können im Speicher abgelegt werden?

Das Blutdruckmessgerät kann bis zu 90 Messungen speichern. Wenn der Speicher voll ist, wird die älteste Messung automatisch gelöscht, um Platz für die neue zu schaffen.

Wie lösche ich alle Daten aus dem Speicher?

Rufen Sie den Speicher über die Speicher-/Abruftaste auf, halten Sie diese Taste dann länger als 3 Sekunden gedrückt. Die Symbole «M» und « » werden angezeigt, um das Löschen zu bestätigen. Einzelne Ergebnisse können nicht gelöscht werden.

Warum unterscheiden sich die Ergebnisse von denen meines Arztes?

Der Stress beim Arzt kann den Blutdruck erhöhen (Weißkitteleffekt). Für zuverlässige Messungen entspannen Sie sich 5 bis 10 Minuten vor der Messung. Messen Sie immer zur gleichen Zeit unter gleichen Bedingungen.

Welche Batterietypen soll ich verwenden und wann wechseln?

Verwenden Sie ausschließlich Alkaline-Batterien LR03/AAA von 1,5 V. Das Batteriesymbol blinkt, wenn die Batterien schwach sind. Ersetzen Sie beide Batterien gleichzeitig durch identische. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.

Wie reinige und pflege ich das Blutdruckmessgerät?

Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch (laues Seifenwasser). Verwenden Sie niemals Verdünner, Benzin oder Scheuermittel. Waschen Sie die Manschette nicht. Vermeiden Sie extreme Temperaturen und Feuchtigkeit.

Kann ich dieses Gerät verwenden, wenn ich einen Herzschrittmacher trage?

Konsultieren Sie vor der Verwendung Ihren Arzt. Personen mit Herzschrittmacher, Arrhythmie, Gefäßverengung oder Diabetes sollten vor der Selbstmessung ärztlichen Rat einholen.

BEDIENUNGSANLEITUNG EW3036E2 PANASONIC

Handgelenk-Blutdruckmessgerät

Bedienungsanleitung

EW3036

Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts vollständig durch und bewahren Sie sie sorgfältig auf.

Panasonic verbessert die Blutdruckmessung

Neues und Wissenschaftliches zu Blutdruck und Bluthochdruck

Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf des Panasonic Blutdruckmessgeräts.

Seit mehr als einem Jahrzehnt stellt Matsushita Blutdruckmessgeräte für unsere Kunden in Europa her. Das von Ihnen erworbene Produkt hat unsere strenge Qualitätskontrolle durchlaufen und wir hoffen, dass es für Ihre täglichen Blutdruckmessungen hilfreich ist.

Wir wünschen Ihnen alles Gute für Ihre Gesundheit.

Dank moderner Medizintechnik ist das Blutdruckmessen heute ein unkomplizierter Vorgang. Die Messung ist einfach und benutzerfreundlich, jedoch treten bei der Interpretation der Messergebnisse sehr häufig Fehler auf. In den meisten Fällen wird nicht das gesamte Blutdruckbild berücksichtigt, sondern nur eine einzelne Messung. Dies führt dazu, dass mehr als 70 % aller Hypertoniker unzureichend oder überhaupt nicht behandelt werden. (Quelle: Weltgesundheitsorganisation (WHO)).

Panasonic leitet jetzt eine Kehrtwende in der Behandlung von Bluthochdruck ein.

Blutdruck ist keine feste Größe!

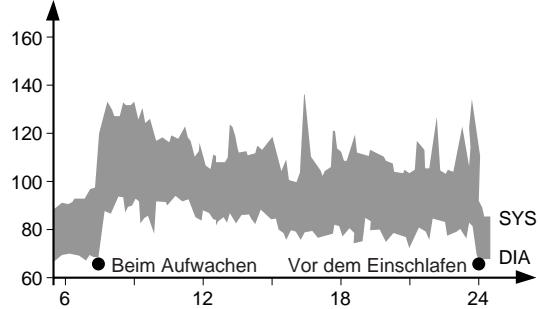

Die Blutdruckschwankungen in diesem Beispiel eines Tagesprofils zeigen deutlich, warum ein Einzelwert nicht für Diagnose und Therapie herangezogen werden kann. Bei Personen mit Bluthochdruck können im Laufe eines Tages Schwankungen von bis zu 50 mmHg auftreten.

Die Behandlung von Bluthochdruck gehört zu den erfolgreichsten Therapien in der modernen Medizin. Dies gilt sowohl für die Verhütung von Komplikationen, die im Zusammenhang mit Bluthochdruck entstehen können, als auch für die Behandlung bereits entwickelter Schäden durch Schlaganfall oder Herzinfarkt.

In neueren Studien wurde zweifelsfrei nachgewiesen, dass

1. Bluthochdruck kann bei Patienten jeden Alters sehr erfolgreich gesenkt werden und
2. Bluthochdruck sollte auf niedrigem Niveau eingestellt werden.

Die Ergebnisse jüngerer Studien haben eine Anpassung der ehemals akzeptablen Grenzwerte erforderlich gemacht (Weltgesundheitsorganisation (WHO), 1999). D. h. der bislang gültige Grenzwert zwischen normalem und hohem Blutdruck von 160/95 mmHg ist gesenkt worden. Infolgedessen haben auch die Weltgesundheitsorganisation WHO, die Deutsche Hochdruckliga und der amerikanische Hypertonieausschuss die normalen Werte nach unten korrigiert.

Oberwert (SYS.) 140 mmHg, Unterwert (DIA) 90 mmHg

Ein Blutdruck oberhalb eines dieser oder beider Grenzwerte wird als Bluthochdruck bezeichnet. Die Blutdruckwerte sollten allerdings durch wiederholte Messungen bestätigt werden.

Bluthochdruck wird demnach folgendermaßen definiert:

Systolischer Wert von 140 mmHg und darüber und/oder diastolischer Wert von 90 mmHg und darüber, vorausgesetzt, es wurde wiederholt unter Standardbedingungen, d. h. in Ruhe, gemessen (je drei Messungen an zwei verschiedenen Tagen).

Diese Definition unterliegt keiner Altersbeschränkung. Der bisherige Grenzbereich mit systolischen Werten zwischen 140 und 159 mmHg und diastolischen Werten zwischen 90 und 94 mmHg ist nun keine „Grauzone“ mehr, sondern gilt eindeutig als Bluthochdruck. Das bedeutet, dass ein Blutdruck von Werten ab 140/90 mmHg behandelt werden sollte.

Batterien

Panasonic (LR03/AAA/Micro) Alkaline-Batterien reichen bei einer Umgebungstemperatur von 22 °C und einem Druck von 170 mmHg für etwa 400 Messungen (ca. 4 Monate, 3-mal pro Tag) bei einem Handgelenksumfang von 17 cm.

(Die mitgelieferten Batterien dienen nur zu Testzwecken. Es gibt davon keine Garantie hinsichtlich ihrer Nutzungsdauer.)

• Bei niedriger Umgebungstemperatur kann sich die Nutzungsdauer der Batterien verkürzen.
• Die Verwendung anderer Batterien als Alkaline-Batterien kann die Anzahl der Messungen, die mit einem Set Batterien durchgeführt werden können, deutlich verringern. Nur Alkaline-Batterien verwenden.
• Beide Batterien gleichzeitig ersetzen und darauf achten, dass Typ und Hersteller der beiden Batterien übereinstimmen.
• Bei längerem Nichtgebrauch des Geräts die Batterien entfernen, da sie undicht werden und das Gerät beschädigen können.

Anzeigesymbole

Messung läuft

= Fehler

z. B.: Handgelenk wurde bewegt/ Manschette nicht korrekt angelegt

Batterien wechseln

Speicher

Durchschnitt

Batterien einsetzen/wechseln

Datum und Uhrzeit einstellen

• Nur Alkaline-Batterien verwenden.

1. Entnehmen Sie das Gerät aus dem Aufbewahrungsgehäuse.

1. Legen Sie die Batterien ein.

(1) Öffnen Sie, wie in der Abbildung dargestellt, die Batterieklappe. (2) Legen Sie zwei Batterien ein und achten Sie darauf, dass die Batterien richtig herum liegen (+ / - )

1. Schieben Sie die Batterieklappe zu, bis sie einrastet.

Die Batterien müssen ersetzt werden, wenn...

das Batteriesymbol in der Anzeige erscheint.

Hinweis: Wenn Sie wiederaufladbare Batterien (Akkus) verwenden, kann das Gerät ohne vorherige Warnung stoppen, wenn die Akkus leer sind.

Am Ende der Lebensdauer von Gerät und Batterien sollen Sie diese im Sinne des Umweltschutzes gemäß den nationalen bzw. örtlichen Vorschriften zu Entsorgung und Umweltschutz entsorgen (Recycling).

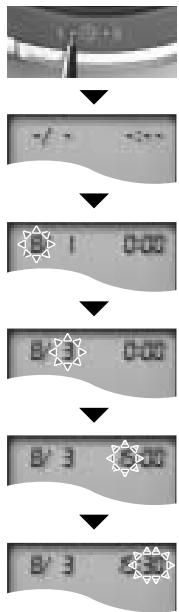

Stellen Sie Datum und Uhrzeit ein, wenn Sie das Gerät nach dem Kauf oder nach einem Batteriewechsel zum ersten Mal verwenden.

(Wenn Sie versuchen, Messungen durchzuführen, ohne vorher Datum und Uhrzeit einzustellen, wird „--:--“ angezeigt.)

1. Drücken Sie die Einstelltaste oben auf dem Gerät länger als drei Sekunden.

Die Datumszahlen blinken.

1. Stellen Sie das Datum ein.

(1) Drücken Sie die Auswahltaste, um das Datum auszuwählen.

1. Stellen Sie den Monat ein.

(1) Drücken Sie die Einstelltaste. Daraufhin blinkt die Monatszahl. (2) Drücken Sie die Auswahltaste, um die Zahl für den Monat anzupassen.

1. Stellen Sie die Stunde ein.

(1) Drücken Sie die Einstelltaste erneut. Daraufhin blinkt die Zahl für die Stunde. (2) Drücken Sie die Auswahltaste, um die Stunde auszuwählen.

1. Stellen Sie die Minuten ein.

(1) Drücken Sie die Einstelltaste erneut. Daraufhin blinkt die Zahl für die Minuten. (2) Drücken Sie die Auswahltaste, um die Minuten auszuwählen.

1. Drücken Sie die Einstelltaste, um den Vorgang abzuschließen.
2. Drücken Sie die Ein/Aus- und Start-Taste, um das Gerät abzuschalten.

Die Uhr wird angehalten, während Datum- und Uhrzeitanzeige blinken.

Denken Sie daran, in einem Schaltjahr das Datum zurückzusetzen, da der

1. Februar als 1. März angezeigt wird. Drücken Sie mit der Spitze eines

Kugelschreibers oder etwas Ähnlichem die Einstell- und die Auswahltaste.

Manschette anlegen

Genaue Messungen

Der Blutdruck wird an Ihrem linken Handgelenk gemessen. Es ist nicht notwendig, den Ärmel hochzukrempeln oder Kleidung auszuziehen.

Legen Sie das Gerät in der Mitte der Innenseite des Handgelenks an.

Handgelenks-mittellinie

1. Verwenden Sie die 2cm-Messhilfe, um das Gerät ordnungsgemäß am Handgelenk anzulegen.
2. Klappen Sie die 2cm-Messhilfe vertikal entlang der gepunkteten Linie um.
3. Die Messhilfe kann entfernt werden, sobald Ihnen die korrekte Anlegeposition vertraut ist.
4. Legen Sie das Gerät auf der Innenseite Ihres Handgelenks an.
5. Legen Sie das Gerät so an, dass direkter Hautkontakt besteht.
6. Das Gerät ist für einen Handgelenksumfang zwischen 12,5 und 22,0 cm geeignet.

Das Gerät sollte etwa 2 Zentimeter unterhalb des Handgelenks angelegt werden. Ihr Handgelenk sollte entspannt sein und die Handfläche nach oben zeigen.

1. Halten Sie die Manschette mit dem Daumen fest (siehe Abbildung). Legen Sie den Verschluss um und sichern Sie ihn.

(1) Halten Sie den Daumen auf diesen Bereich. (2) Ziehen Sie die Manschette fest und verschließen Sie sie mit dem Klettverschluss. Eine locker sitzende Druckmanschette führt zu hohen Blutdruckwerten. Ziehen Sie den Verschluss nach offen, ohne ihn zu verdrehen, um das Gerät von Ihrem Handgelenk zu nehmen. Ziehen Sie nicht Haken und Schlaufe schneller ab. Ziehen Sie die Teile immer aufrecht ab.

Messen Sie Ihren Blutdruck jeden Tag zur selben Zeit, in der selben Position und am selben Handgelenk.

Es empfiehlt sich, den Blutdruck mindestens zweimal täglich zu messen. Die beste Zeit ist morgens vor dem Frühstück und abends nach der Arbeit.

• Entspannen Sie sich und setzen Sie sich fünf Minuten lang bequem auf einen Stuhl, bevor Sie die Messung durchführen.
• Gehen Sie etwa eine Stunde vor der Messung keinen anstrengenden Tätigkeiten oder sportlichen Aktivitäten nach.
• Etwa eine Stunde vor der Messung sollten Sie weder essen noch (Kaffee, Alkohol) trinken oder rauchen.

Ruhen Sie sich vor der Blutdruckmessung vier bis fünf Minuten aus.

Messen des Blutdrucks im Sitzen

1. Stützen Sie Ihren Ellenbogen auf einem Tisch ab.
2. Bringen Sie das Gerät auf Höhe Ihres Herzens.
3. Öffnen und entspannen Sie Ihre Hand. Die Handfläche muss nach oben weisen.

Setzen Sie sich zum Messen des Blutdrucks hin und legen Sie die Hand mit dem Gerät über die andere Hand, die, wie oben dargestellt, zur Faust geschlossen sein sollte. Achten Sie darauf, die Manschette während der Blutdruckmessung nicht zu berühren.

Genaue Messungen (Fortsetzung)

Blutdruckmessung durchführen

Entspannen Sie die Hand und halten Sie das Handgelenk nicht nach unten hängen.

Nehmen Sie keine Messungen in den nachfolgend dargestellten Positionen vor, da dies zu fehlerhaften Ergebnissen führt.

Beugen Sie das Handgelenk nicht nach innen.

Schließen Sie die Hand nicht zur Faust.

Wenn sich das Gerät unterhalb Ihrer Herzhöhe befindet, sind die Ergebnisse möglicherweise höher als Ihr tatsächlicher Blutdruck.

Wenn sich das Gerät oberhalb Ihrer Herzhöhe befindet, sind die Ergebnisse möglicherweise niedriger als Ihr tatsächlicher Blutdruck.

Wenn Sie sich während der Blutdruckmessung nach vorn beugen, kann es zu fehlerhaften Ergebnissen kommen.

Um korrekte Messergebnisse zu erhalten, beachten Sie bitte Folgendes:

• Berühren Sie das Gerät während der Messung nicht.
• Ändern Sie während der Messung nicht die Haltung und bewegen Sie weder Handgelenk noch Finger.
• Sprechen Sie während der Messung nicht.

[ACHTUNG]

Halten Sie das Gerät von Mobiltelefonen und anderen Quellen elektromagnetischer Strahlung fern. Andernfalls kann es zu Fehlfunktionen kommen.

1. Drücken Sie die Ein/Aus- und Start-Taste.

Die Anzeige blinkt etwa 2 Sekunden. - Das Aufpumpen der Druckmanschette beginnt automatisch.

Bei den Messungen während des Druckaufbaus können sich die Frequenz des Signaltons für die Herzfrequenz und die Geschwindigkeit des Druckaufbaus ändern. Das ist völlig normal.

1. Legen Sie die leicht zur Faust geschlossene andere Hand unter den Arm, an dem sich das Gerät befindet. (Siehe „Genaue Messungen" auf Seite 10 und 11.)
2. Das Herzsymbol♥ beginnt während des Druckaufbaus zu blinken (mit Piepton), sobald der Puls erkannt wird.
3. Ein Piepton signalisiert, dass die Messung abgeschlossen ist, und Blutdruck und Herzfrequenz werden angezeigt.

Die Druckmanschette wird automatisch entlüftet. - Wenn Ihr Blutdruck im Hochdruckbereich liegt, blinken die Werte im Display ca. 6 Sekunden lang. - Das [M]-Zeichen blinkt. (Siehe Seite 14 für nähere Informationen zum Aufzeichnen von Messwerten.) - Die Pulsfrequenz wird anhand der während der Messung aufgezeichneten Werte auf eine Minute hochgerechnet.

1. Drücken Sie die Ein/Aus- und Start-Taste, um das Gerät abzuschalten.
2. Wenn Sie eine weitere Messung durchführen wollen, schalten Sie zunächst das Gerät aus und warten Sie 5 Minuten.
3. Wenn Sie vergessen, das Gerät abzuschalten, schaltet es sich automatisch nach ca. 5 Minuten aus.

Warnfunktion zeigt hohen Blutdruck an

Datum speichern und abrufen

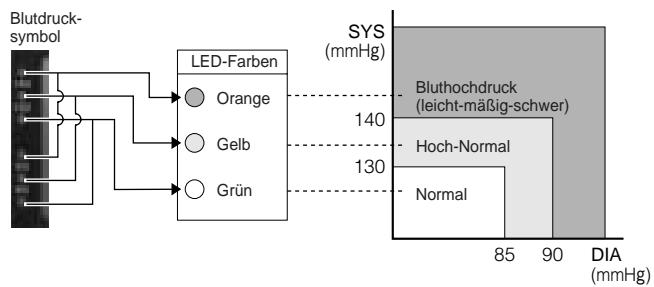

Die Werte für systolischen und diastolischen Blutdruck werden mit Hilfe der dreifarbigen LED-Anzeige angezeigt und dem entsprechenden normalen Bereich bzw. dem Bereich von Hochdruckwerten zugeordnet, wie sie von der Weltgesundheitsorganisation (WHO) festgelegt wurden. Außerdem wird der Benutzer durch blinkende Anzeigewerte gewarnt, wenn die Blutdruckwerte im oberen Bereich liegen.

Gemäß WHO/ISH-Richtlinien werden Werte, die wiederholt über 140 mmHg (Sys.) und/oder 90 mmHg (Dia.) liegen, als Bluthochdruck bezeichnet.

• Wenn Bluthochdruck vorliegt, blinken die Blutdruckwerte etwa 6 Sekunden.

Systolischer Blutdruck: 140 mmHg und darüber

Diastolischer Blutdruck: 90 mmHg und darüber

(Nur nach Abschluss der Messung)

Während der Messung tritt ein Fehler auf

Ein im Display sichtbares E zeigt an, dass die Messung nicht erfolgreich war und wiederholt werden sollte.

Vor der Durchführung einer weiteren Messung müssen Sie das Gerät immer mit der Aus/Ein- und Start-Taste ausschalten und eine Ruheperiode von 5 Minuten verstreichen lassen.

Bitte wenden Sie sich unverzüglich an Ihren Arzt, wenn die Blutdruckwerte wiederholt im erhöhten Bereich liegen.

Speichern von Messwerten

Alle Daten werden gespeichert, auch wenn die Batterien leer sind oder gewechselt werden. Wenn Messungen durchgeführt werden, ohne vorher Datum und Uhrzeit einzustellen, wird „—/— : ——“ angezeigt.

1. Nach Abschluss der Messung blinkt das M-Zeichen.

Drücken Sie die Speichern/Abrufen-Taste.

2. Speichern abgeschlossen

• Maximal 90 Messergebnisse können gespeichert werden. Wird diese Zahl überschritten, werden ältere Messwerte durch neuere überschrieben.
• Nach einer erfolglosen Messung (Anzeige des Fehlerzeichens E für Blutdruckwerte) können keine Werte gespeichert werden. Allerdings können Messwerte gespeichert werden, wenn das E für die Pulsfrequenz angezeigt wird.

(Nach ca. einer Sekunde)

Messwerte aus dem Speicher abrufen

Messwerte können nach dem Speichern abgerufen werden, ohne dass das Gerät eingeschaltet werden muss.

1. Drücken Sie die Speichern/Abrufen-Taste.

• Der Durchschnittswert aller aufgezeichneten Werte wird angezeigt.
• Das Zeichen Avg. wird angezeigt.
• Wenn beispielsweise Ergebnisse von 90 Messungen gespeichert wurden, dann wird der Durchschnittswert dieser 90 Messergebnisse angezeigt.
• Wird nur ein Messergebnis aufgezeichnet, wird das M-Zeichen nicht angezeigt.

2. Drücken Sie die Speichern/Abrufen-Taste, um, beginnend mit der zuletzt durchgeführten Messung, die gespeicherten Messwerte anzuzeigen.

• Bei jedem Drücken der Speichern/Abrufen-Taste wird das nächstaktuelle Messergebnis angezeigt.
• Wenn sich keine Messwerte im Speicher befinden, wird nichts angezeigt.
• Nach etwa einer Sekunde werden Datum und Uhrzeit der Messung angezeigt.

3. Drücken Sie die Ein/Aus- und Start-Taste, um das Gerät abzuschalten.

Wenn Sie vergessen, das Gerät abzuschalten, schaltet es sich automatisch nach ca. 30 Sekunden aus.

Aufbewahrung des Geräts

1. Klappen Sie das Ende der Druckmanschette in Pfeilrichtung.
2. Klappen Sie die 2cm-Messhilfe gerade aus, sodass das Gerät leicht im Gehäuse verstaut werden kann.
3. Falten Sie die Druckmanschette nun noch einmal nach innen und sichern Sie sie mit dem Verschluss.
4. Legen Sie das Gerät in das Aufbewahrungsgehäuse.

Alle gespeicherten Daten löschen

(1) Mit der Speichern/Abrufen-Taste können Sie auf gespeicherte Daten zugreifen. (2) Drücken Sie die Speichern/Abrufen-Taste erneut und halten Sie sie länger als drei Sekunden gedrückt, um alle Daten zu löschen. * Es ist nicht möglich, einzelne Werte zu löschen. (3) Nachdem alle Daten gelöscht wurden, wird das Zeichen M und angezeigt.

Sicherheitshinweise

Pflege des Geräts

Folgen Sie immer den Anweisungen Ihres Arztes, wenn Sie Medikamente einnehmen.

Stimmen Sie bei Einnahme von Medikamenten den geeigneten Zeitpunkt für eine Blutdruckmessung mit Ihrem Arzt ab.

Personen mit Herzschrittmachern, Herzrhythmusstörungen, Gefäßverengungen, Leberleiden oder Diabetes sollen vor einer Selbstmessung ihren Arzt konsultieren, da in solchen Fällen abweichende Messwerte auftreten können. Dies gilt auch bei einer Schwangerschaft.

Das Panasonic Diagnostec Blutdruckmessgerät ist kein Kinderspielzeug!

Wenn Sie den Blutdruck Ihres Kindes messen, sollten Sie die Messergebnisse immer mit Ihrem Arzt besprechen, da die gemessenen Werte sich nicht mit den Werten eines Erwachsenen vergleichen lassen.

Nehmen Sie Armbanduhr und Schmuck von Ihrem Handgelenk ab, bevor Sie Ihr neues Diagnostec Blutdruckmessgerät benutzen. Dadurch werden Schäden an der Innenseite der Manschette vermieden und das Risiko einer ungenauen Messung verringert.

Schalten Sie das Gerät erst dann ein, wenn die Manschette an Ihrem Handgelenk befestigt wurde. Die Manschette kann durch übermäßigen Druckaufbau beschädigt werden, wenn das Gerät nicht an Ihrem Handgelenk befestigt ist.

Versuchen Sie nicht, das Gerät auseinanderzunehmen, zu reparieren oder umzubauen. Dies kann einen Brand auslösen oder Gerätestörungen verursachen. Es können auch Verletzungen auftreten.

Falten Sie die Manschette nicht nach außen. Verwenden Sie die Manschette nur am Handgelenk, nirgendwo sonst. Beides kann zu Fehlfunktionen des Geräts führen.

Üben Sie nicht zu viel Kraft auf das Gerät aus.

Lassen Sie das Gerät nicht fallen.

Bei Blutdruckmessungen in der Nähe von Fernsehgeräten, Mikrowellen, Röntgengeräten oder anderen Geräten mit starker elektrischer Strahlung können Verfälschungen der Messwerte auftreten.

Messen Sie Ihren Blutdruck nur in ausreichendem Abstand von solchen Geräten oder schalten Sie sie ab.

Unterhalb von 0 °C kann die Manschette etwas von ihrer Elastizität verlieren. Wenn das Gerät solchen extremen Temperaturen ausgesetzt ist, sollten Sie mit der nächsten Messung warten, bis es sich wieder auf Zimmertemperatur erwärmt hat. Grundsätzlich sollte das Gerät keinen extremen Bedingungen ausgesetzt werden (Kälte, Hitze, Feuchtigkeit, Staub).

Lassen Sie keinen Staub oder andere Fremdkörper in das Gerät eindringen, da dies zu Fehlfunktionen führen kann.

Das Gerät reinigen

• Wischen Sie das Gerät nur mit einem Lappen mit warmem Seifenwasser ab.
• Verwenden Sie keine Verdünner oder Benzol, da dies zu Entzündung führen kann. Die Manschette ist nicht waschbar.

Aufbewahrung

• Setzen Sie das Gerät nicht hohen Temperaturen, erhöhter Luftfeuchtigkeit oder direktem Sonnenlicht aus, da dies zu Funktionsstörungen führen kann.

Langfristige Lagerung - Nehmen Sie die Batterien heraus, bevor Sie das Gerät für längere Zeit lagern. Andernfalls können die Batterien auslaufen, was zu Funktionsstörungen führen kann.

Fehlersuche

Anzeigefeld	Symptom vor der Fehleranzeige	Behebung
Es ertscheint ein blinkendes „E".	Der Druck übersteigt 280 mmHg (Das Gerät erhöht wiederholt den Druck.)	Führer Sie die Messung richtig und an der richtigen Stelle durch? (Siehe Seite 11~12.)
	Der Druck ist plötzlich abgefallen.
	Das Herzsymbol♥ hat nur zweimal oder überhaupt nicht geblinkt.	Haben Sie die Manschette richtig angelegt? (Siehe Seite 10.)
	Die Druckmanschette wird nicht aufgeblasen.

Symptom	Mögliche Ursache
Der Wert für SYS oder DIA ist entsprechenden hoch.	Sie halten die Manschette zur niedrig.(Siehe Seite 11~12.)Die Manschette wurde nicht richtig am Handgelenk angelegt.(Siehe Seite 10.)Sie haben sich während der Messung bewegt oder geredet.(Siehe Seite 11~12.)
Der Wert für SYS oder DIA ist entsprechenden niedrig.	Sie halten die Manschette zu hoch.(Siehe Seite 11~12.)Sie haben sich während der Messung bewegt oder geredet.(Siehe Seite 11~12.)
Der Blutdruck ist ungewöhnlich hoch oder niedrig.	Ohr ihre Körperhaltung ist bei jeder Messung anders.(Siehe Seite 11~12.)
Die Messergebnisse weichen von denen Ihres Arztes ab. Die Messergebnisse fallen jedem Mal anders aus.	Sie sind bei einem Arztbesuch leicht angespannt, so dass die Messergebnisse anders ausfallen.Entspannen Sie sich zehn Minuten lang und führen Sie die Messung erneut aus.
Die Messergebnisse untersichern sich von denen, die mit einem Blutdruckmessgerät für den Oberarm ermittelt wurden.	Bei Personen mit Störungen des periparen Kreislaufs können größere Unterschiede zwischen den Blutdruckwerten am Handgelenk und am Oberarm auftreten.

Wenn das Messgerät immer noch ungewöhnliche oder fehlerhafte Ergebnisse liefert, wenden Sie sich an Ihren Arzt. Wenn das Blutdruckmessgerät nicht richtig funktioniert, wenden Sie sich an eine autorisierte Kundendienststelle.

Messgenauigkeit

Technische Daten

EW3036

Allgemeines

Dieses Blutdruckmessgerät entspricht den europäischen Vorschriften (EU-Richtlinie 93/42/EWG vom 14. Juni 1993) und trägt das CE-Zeichen „CE 0197". Das Gerät wurde qualitätsgeprüft, es entspricht den folgenden Normen:

EN 1060-1 (Dez. 1995) Nichtinvasive Blutdruckmessgeräte – Allgemeine Anforderungen

EN 1060-3 (Sep. 1997) Nichtinvasive Blutdruckmessgeräte – Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme

ANSI/AMII SP10 (1992) Klinische Prüfung für elektronische und automatische Blutdruckmessgeräte – Referenzstandard: Auskultatorische Messmethode

EN 60601-1-2 (Nov. 2001) Elektromagnetische Verträglichkeit und Sicherheit von medizinischen, elektrischen Geräten

Das CE-Zeichen vereinfacht den freien Warenverkehr zwischen den EU-Mitgliedsstaaten.

Panasonic garantiert Messgenauigkeit

Das Siegel gibt Ihnen die Sicherheit, dass jedes Diagnostec-Blutdruckmessgerät werkseitig von Matsushita auf Messgenauigkeit überprüft wurde. Es wird empfohlen, das Gerät (mit dem auf dem Siegel angegebenen Jahr beginnend) alle drei Jahre neu zu kalibrieren.

KALIBRIERT BIS

(2008)

Wenn das Gerät repariert wurde oder das Siegel nicht mehr leserlich ist, ist davon auszugehen, dass das Gerät keine genauen Ergebnisse mehr liefert. In diesem Fall wird empfohlen, das Gerät neu kalibrieren zu lassen.

Warnfunktion

Messmethode: (oszillometrisch)

Messbereich:

Messgenauigkeit:

Undichtigkeit des pneumatischen Systems:

Aufpump-/Luftablasssystem:

Handgelenksumfang:

Batterien:

(Kontrollzeichen für Batteriewechsel)

Automatische Abschaltung: Referenzverfahren für klinische Prüfung:

Automatische Abschaltung: Referenzverfahren für klinische

Lagerungs- und Transportbedingungen:

Betriebsbedingungen:

Blinkende Werte in der Anzeige und dreifarbige LED

Intelligente Messtechnologie (FUZZY LOGIC)

Druck: 0-280 mmHg

Blinkende Werte in der Anzeige und dreifarbige LED

Intelligente Messtechnologie (FUZZY LOGIC)

Druck: 0-280 mmHg

Über 280 mmHg entlüftet das Gerät automatisch. Eine Fehlermeldung erscheint.

Puls: 30-160 Schläge pro Minute

Druckmessung: ±3 mmHg

Pulsmessung: ±5 %

≤ 6 mmHg/min

Automatische Messung während des Aufpumpens und schnellen Luftablassens

12,5-22,0 cm (4 7/8-8 5/8 Zoll)

2 × 1,5 V Alkali (LR03/AAA/Micro)

Batteriesymbol erscheint, wenn Batteriewechsel erforderlich ist.

ca. 5 Minuten nach der Messung

Auskultatorische Messung 90 g (ohne Batterien)

-10 °C bis +60 °C, 10 % bis 95 % rel. Luftfeuchtigkeit

+10 °C bis +40 °C, 30 % bis 85 % rel. Luftfeuchtigkeit

EW3036 wurde durch sequenziellen Vergleich mit auskultorischen Messungen klinisch getestet. Vor der EW3036-Prüfung ist eine Wartezeit von 1,5 - 2 Minuten, vor der auskultorischen Messung eine Wartezeit von 0,5 - 1 Minute erforderlich.

Panasonic

EN 60601-1-2 (Nov. 2001)

EN 1060-3 (Sep. 1997)

EN 60601-1-2 (Nov. 2001)
