BEDIENUNGSANLEITUNG EW3041 PANASONIC

Grafikfähiges Display PC-Schnittsleite Panasonic 145 83 140 90 G Batteriefachdeckel Speichertaste Cursor-Tasten für Datum/Uhrzeit einstellen Blättern in gespeicherten Daten gepeicherte Messwerte abrufen Ein/Aus und Startknopf

Panasonic verbessert die Blutdruckbeurteilung

Blutdruckmessen ist heute Dank moderner Medizintechnik einfach geworden. Die benutzerfreundliche Handhabung erleichtert die Messung, doch oft wird ein Fehler bei der Beurteilung des gemessenen Blutdruckwertes gemacht. Es wird zumeist nicht das gesamte Blutdruckbild, sondern nur der Einzelwert als Basis für die Diagnose und Behandlung herangezogen.

Resultat: Mehr als 70% aller Hypertoniker sind unzureichend oder gar nicht behandelt (Quelle: WHO).

Jetzt revolutioniert Panasonic die Behandlung hohen Blutdrucks. Mit Hilfe der neuen DIGITAL OPTIC TECHNOLOGY macht Panasonic die Schwankungen des Blutdrucks sofort sichtbar und für jedermann verständlich. Direkt im Display, ohne Sonderzubehör. Sowohl Tagesprofil als auch Langzeitprofil des Blutdrucks kann die neue Panasonic-Uhr darstellen. Auch finden Sie integriert eine Durchschnittswertbestimmung der gemessenen Werte. Damit liefert Panasonic eine ganzheitliche Lösung für eine sichere Diagnose und eine effektive Langzeitkontrolle von Bluthochdruck.

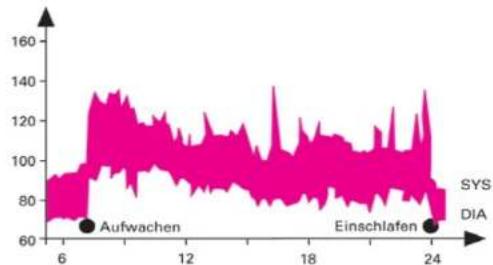

Blutdruck ist keine feste Größe!

Die Blutdruckschwankungen dieses beispielhaften Tagesprofils verdeutlichen, warum der Einzelwert für Diagnose und Therapie ungeeignet ist.

Bei Personen mit hohem Blutdruck kann es im Verlauf eines Tages zu Schwankungen bis zu 50 mmHg kommen.

180mmHg

Gerät pumpt auf

Gerät misst z.B.: Arm wurde bewegt/ Manschette sitzt nicht richtig

Batterien wechseln

4

EW3041_d.p65 10/28/04, 5:08 PM4-5

5

Neues und Wissenswertes zum Blutdruck und Bluthochdruck

D

Bekanntlich ist die Behandlung eines erhöhten Blutdrucks eine der erfolgreichsten Therapien in der modernen Medizin überhaupt. Dies gilt sowohl hinsichtlich der Verhütung von Hochdruck Komplikationen als auch der Behandlung bereits eingetreter Hochdruckschäden wie beispielsweise Schlaganfall oder Herzinfarkt.

Im einzelnen wurde durch neuere Untersuchungen zweifelsfrei nachgewiesen, dass

1. die Senkung eines erhöhten Blutdrucks für Patienten jeden Alters sehr erfolgreich ist und

2. der Blutdruck möglichst niedrig eingestellt werden sollte.

Erkenntnisse aus großen, aktuellen Studien machten eine Anpassung der bisherigen Grenzwerte (WHO, 1993) erforderlich, d.h. die lange Zeit akzeptierte Grenze zwischen normalem und erhöhtem Blutdruck von 160/95 mmHg ist inzwischen gefallen. Die Weltgesundheitsorganisation WHO, die Deutsche Hochdruckliga und auch das amerikanische Hypertonie-komitee haben die Normwerte weiter nach unten „verschoben“.

Krankhaft erhöhter Blutdruck wird heute folgendermaßen definiert: Systolischer Blutdruck von 140 mmHg und höher sowie diastolischer Blutdruck von 90 mmHg und darüber oder eines von beiden vorausgesetzt, es wurde wiederholt (je drei

Oberwert (SYS.) 140 mmHg Unterwert (DIA.) 90 mmHg

Ein Blutdruck über (diesen Grenzwerten gilt als Hochdruck. Dabei genügt es bereits, wenn einer der beiden Werte erhöht ist. Allerdings sollten diese Werte durch wiederholte Messungen bestätigt werden.

Messungen an zwei verschiedenen Tagen) unter Standardbedingungen, d.h. in Ruhe, gemessen.

Diese Definition gilt ohne Altersbeschränkung. Der sogenannte Grenzbereich mit Blutdruckwerten systolisch zwischen 140 und 159 mmHg bzw. diastolisch zwischen 90 und 94 mmHg wird heute nicht mehr als „Grauzone“ angesehen, sondern gilt eindeutig als Bluthochdruck.

Das bedeutet, daß der Blutdruck ab Werten von 140/90 mmHg behandelt werden sollte.

Bekanntlich ist der Blutdruck eine sehr variable und dynamische Größe. Er muss daher möglichst häufig gemessen werden, um die Diagnose zu sichem. Deshalb wird ein Hausarzt nur in Ausnahmen nach einer einmaligen Messung eine Diagnose stellen und eine sofortige Therapie einleiten. Bei der Blutdruck-Selbstmessung wie auch der Blutdruck Langzeitmessung werden durchweg etwas niedrigere Blutdruckwerte als beim Arzt gemessen. Deshalb hat z.B. die Deutsche Hochdruckliga die Werte etwas tiefer als bei der Gelegenheitsmessung beim Arzt angesetzt: 135/85 mmHg bei Selbstmessung statt 140/90 mmHg in der Arztpraxis.

Hochdruck Optimal Therapiert

Die Deutsche Hochdruckliga empflehlt:

Erfolgsliche Bluthschnuckbehandlung heißt die Durchschnittswerte unter 135/05 mmHg senken.

Liegt auch noch Diabetes vor, sind Werte von 120-80 mmHg anzustreben.

Bluthochdruck kann auf optimale Werte gesenkt werden.

Das ist das Ergebnis der größten abgeschlossenen Hochdruckstudie, der HOT-Studie*. Mehr als 90 % der Hochdruckpatienten ließen sich im Verlauf der Studie auf diastolische Werte unter 90 mmHg bringen, bei 60 % gelang sogar eine Drucksenkung unter 80 mmHg.

Nachteilige Auswirkungen hatte die stärkere Senkung nicht, im Gegenteil: Gerade Patienten mit ausgepägter Blutdrucksenkung fühlten sich besonders wohl. Ihre Lebensqualität hatte sich gebessert.

Die Ergebnisse der HOT-Studie haben dazu geführt, strengere Blutdruck-Zielwerle festzulegen. Die Empfehlung der Deutschen Hochdruckliga für die erfolgreiche Hochdruck Behandlung heißt deshalb, die Durchschnittswerte unter 135/85 mmHg zu senken. Liegt auch noch Diabetes vor, sind Werte von 120/80 mmHg anzustreben.

Batterien einsetzen/wechseln

Einstellung von Datum und Zeit

1. Schieben Sie bitte den Batteriefachdeckel in Pfeilrichtung.

2. Alkali-Batterien 2 x 1,5 V (LR03) einsetzen. Achten Sie dabei auf die richtige Polung.

3. Batteriefach schließen.

• Neue Batterien reichen für ca. 500 Messungen. Wir empfehlen die Marken Panasonic, Varta, U
• Sie können selbstverständlich auch wiederaufladbare Batterien (Akkus) verwenden. Sie haben aber weniger Leistung/Ladung.
• Wenn Sie Ihre Panasonic Blutdruck-Uhr lange Zeit nicht benutzen, empfehlen wir, die Batterien herauszunehmen, um Schäden durch Auslaufen zu vermeiden.
• Niedrige Temperaturen beeinflussen die Leistungsabgabe von Batterien negativ.

Batterien austauschen, wenn ...

1. die Kontrollanzeige für Batterien im Display erscheint.
2. Bei wiederaufladbaren Batterien (Akkus) kann das Gerät ohne vorherige Kontrollanzeige stoppen. Die Akkus sind dann leer.

Am Ende der Lebensdauer sollten Sie im Interesse des Umweltschutzes Gerät und Batterie gemäß den nationalen oder örtlichen Vorschriften bzw. Regelungen für Umweltschutz und Rohstoffrückgewinnung (Recycling) entsorgen.

Wenn die Batterlen entfernt werden, werden Datum und Uhrzeit gelöscht. Stellen Sie Datum und Uhrzeit bei der nächsten Verwendung des Gerätes erneut ein.

Die in den elektronischen Blutdruckaufzeichnungen gespeicherten Messdalen werden nicht gelöscht.

Nachdem Sie die Batterien eingelegt haben, müssen Sie Datum und Uhrzeit einstellen, damit Ihre Messdaten später im elektronischen Blutdruck-Pass richtig mit Datum und Uhrzeit gespeichert werden.

Datum und Uhrzeit werden mit den beiden Cursor-Tasten eingestellt.

1. Taste O/I drücken. Der Bildschirm zum Einstellen von Datum und Zeit wird angezeigt.
2. Durch wiederholtes kurzes Drücken der linken Cursor-Taste beginnen die einzelnen Positionen in der folgenden Reihenfolge zu blinken: Monat, Tag, Stunde und Minute.
3. Die jeweils blinkende Position können Sie durch Drücken der rechten Cursor-Taste auf den gewünschten Wert einstellen. Ein einmaliges Drücken verändert den Wert um einen Schritt.
   Längeres Drücken bewirkt einen fließenden Vorlauf.
4. Nach Einstellen der Minuten drücken Sie erneut die linke Cursor-Taste. Ihre Einstellungen sind damit gespeichert.

Korrektur von Datum und Uhrzeit

Gerät ist ausgeschaltet.

Beide Cursor-Tasten für ca. 2 Sekunden gedrückt halten.
Danach Datum und Uhrzeit wie oben beschrieben korrigieren.
- Da der 29. Februar eines Schalljahres als 1. März angezeigt wird, muß das Datum neu eingestellt werden.

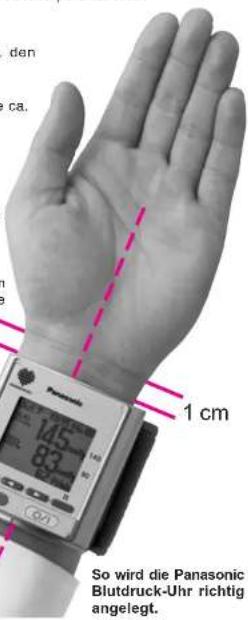

DIAGNOSTEC PROFESSIONAL anlegen

Der Blutdruck wird am linken Handgelenk gemessen. Die Druckmanschette ist im Armband integriert. Ein Aufkrempeln des Ärmels oder „Freimachen“ des Oberkörpers ist nicht erforderlich.

1. Nehmen Sie bitte Ihre Uhr bzw. den Schmuck ab.
2. Die Panasonic Blutdruck-Uhr sollte ca. 1 cm unterhalb des Handballens sitzen und nicht zu fest oder zu locker mittels Klettverschluß geschlossen werden.
3. Das Display (Anzeige) befindet sich auf der Innenseite des Handgelenks.
4. Handgelenk mit Blutdruck-Uhr in Herzhöhe halten. Eine zu hohe Handstellung führt zu zu niedrigen Messwerlen. Wird die Hand zu tief gehalten, sind die Messwerte zu hoch.

den ca. 1 cm So wird die Panasonic Blutdruck-Uhr richtig angelegt.

10

Herzhöhe einhalten ist wichtig

Die mitgelieferte Armstütze/Gerätebox hilft speziell am Anfang, den Unteram auf dem Tisch richtig abzustützen. Dadurch kommt das Handgelenk in Herzhöhe.
Das Herz liegt beim sitzenden Menschen in Höhe des unteren Brustbeines. Auch im Liegen ist Blutdruckmessen am Handgelenk möglich. Aber auch hier muß man darauf achten, daß das Handgelenk mit der Druckmanschette nicht flach auf der Malralze liegt. Ca. 5 cm über der Malralzenoberkante entspricht der Lage des Herzens in der Mitte des Brustkorbes.

Ganz wichtig ist, dass sich die Druckmanschette in Herzhöhe befindet. Zu hoch oder zu tief führt zu Messdifferenzen.

Tischhöhe: 70 - 75 cm

Bei aller Freiheit, die Ihnen eine Panasonic Blutdruck-Uhr gibt, dürfen Sie die Grundregeln für das Blutdruckmessen nicht außer acht lassen, wenn Sie aussagefähige, vergleichbare Werte ermitteln möchten. Oberste Regel für richtiges Messen bleibt:

Ruhe halten, nicht bewegen und beim Messen auch nicht sprechen. Es ist unser Blutdruck, der auf feinste Veränderungen reagiert und schwankt. Schon eine veränderte Körperhaltung (Muskelanspannung) kann zu anderen Werten führen.

Der entstehende Blutstau bei aufeinanderfolgenden Messungen kann z.B. auch die Messergebnisse verfälschen, wenn man nicht 3 - 5 Minuten Pause zwischen den Messungen einlegt.

Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene Dosierung der Medikamente nach dem Blutdruckmessen.

11

EW3041_d.p65 10/28/04, 5:08 PM10-11

Blutdruck messen, so einfach

Jul.7 18:15 No.60 SYS. 145 mmHg DIA. 83 mmHg 62 P/min

Einzigartige Panasonic Warnfunktion macht auf hohe Blutdruckwerte aufmerksam.

Blinkende Werte im Display signalisieren, dass Ihre Werte zu hoch sind. Sie sehen sofort, welcher Ihrer Werte den WHO-Grenzwert für normalen Blutdruck überschreitet.

1. Die O/I-Taste drücken.

Die Druckmanschette im Armband wird automatisch aufgepumpt. Das Gerät beginnt mit dem Messen. Die Symbole in der Anzeige führen Sie.

1. Der ermittelte Blutdruckwert wird zusammen mit der ermittelten Pulsfrequenz (Pulsschläge/min.) im Display angezeigt. Die Luft in der Druckmanschette wird automatisch freigegeben.

2. Drücken Sie danach die 0/I-Taste, um die DIAGNOSTEC PROFESSIONAL auszuschalten. Wenn Sie es vergessen sollten, schaltet sie sich nach ca. 5 Minuten automatisch aus.

Wenn die Messung nicht korrekt ausgeführt werden konnte, wird "Err" angezeigt.

Und so legen Sie die Druckmanschette nach dem Gebrauch am besten zusammen.

Messwerte speichern / Daten löschen Gespeicherte Messwerte abrufen und darin blättern

Im elektronischen Blutdruck-Pass können Sie bis zu 60 Messwerte speichern und später abrufen.

Die aktuell gemessenen Werte (Sys./Dia.Puls) werden mit Datum und Uhrzeit nach dem Messen durch drücken der Taste M gespeichert.

Nach Erreichen von 60 gespeicherten Werten wird mit jeder neuen Speicherung der jeweils älteste Wert automatisch gelöscht.

Puls in dem e M 145 83 O/1

Gespeicherte Daten können nur durch Ihr persönliches Löschen aus dem elektronischen Blutdruck-Pass entfernt werden.

Panasonic garantiert Datensicherheit auch bei Stromunterbrechungen und - ausfall.

Drücken Sie zum Löschen aller Daten die Taste R und die Taste M mindestens 3 Sekunden lang.

Wir empfehlen, die gespeicherten Daten zu löschen, wenn neue Messungen einer anderen Person gespeichert werden sollen.

Die im elektronischen Blutdruck-Pass gespeicherten Messwerte können mit der Taste R abgerufen werden. Nach dem Drücken dieser Taste erscheint der zuletzt gespeicherte Wert mit Datum und Uhrzeit. Die Nummer rechts neben dem Datums-/Uhrzeitbereich zeigt Ihnen, wieviel der 60 Speicherplätze bereits benutzt werden.

Mit den Cursor-Tasten können Sie alle gespeicherten Daten durchblättern bzw. ansehen.

Neu! Panasonic macht mit Digital Optic Technology Nicht mehr der Einzelwert, sondern Ihr Blutdruckbild ist

Ihre Blutdruckschwankungen sichtbar. maßgebend für Ihre Blutdruck-Beurteilung.

Ihre gespeicherten Werte können jetzt direkt im Display der Panasonic Blutdruck-Uhr grafisch als Langzeit- und Tagesprofil dargestellt werden. So werden Ihre Blutdruckschwankungen sichtbar und Ihr Arzt erhält ein eindeutiges Blutdruckbild. Auch Sie werden dadurch Ihren Blutdruck besser kennen und verstehen lernen. Ein Zuviel oder Zuwenig an Medikamenten kann jetzt durch diese verbesserte Diagnosemöglichkeit einfach kontrollierbare Hochdruckbehandlung vermieden werden.

Mit der Taste G rufen Sie Langzeit- und/oder Tagesprofil auf: 1 x drücken = Langzeitprofil 2 x drücken = Tagesprofil

Panasonic Jul.7 A:135-82 und 6 9 12 15 1921 6 G R 2 x O/I

Langzeitprofil

Darstellung von bis zu 60 Daten und Blutdruck-Mittelwert-Ermittlung

Das Langzeitprofil kann bis zu 60 Messungen einschließen. Die WHO Normwerte 140/90 mmHg bilden dabei die optischen Kontrollachsen. Damit wird sofort sichtbar, wievielle der gemassenen und gespeicherten Werte über der erlaubten Norm liegen, d.h. welchen Schwankungen der Blutdruck unterliegt.

Der Mittelwert (A: 143 - 85) der erfaßten Daten (60) macht die Blutdruckbeurteilung einfacher und sicherer. Zeigt er doch sofort die Tendenz: hohe Werte, normale Werte bzw. zusammen mit dem Langzeitprofil auch den Erfolg einer eingeleiteten Behandlung in dem erfaßten Zeitraum.

* Nach Drücken der Taste G (1x) erscheint das Langzeitprofil im Display. * Mit den Cursor-Tasten können Sie im Profil blättern. Der gewählte Profilwert „blinkt“ und kann mittels Taste R als einzelner Wert im Display dargestellt/abgerufen werden. Datum und Uhrzeit des Messzeitpunkts werden selbstverständlich (wie beim 24 Std-Messen) mit ausgewiesen. * Mit Taste Q/l wird das Gerät nach Gebrauch ausgeschaltet.

Tagesprofil

Darstellung von 6 Tageswerten und Blutdruck-Mittelwert-Ermittlung

Das Tagesprofil gibt wie sein Name schon verrät. Aufschluss über das Blutdruckbild eines Tages. Auch hier bilden die WHO-Normwerte von 140/90 mmHg wieder die optischen Kontrollachsen. Ein Balkendiagramm mit bis zu 6 Messperioden im Verlauf eines Tages zeigt die Schwankungen während eines Tages an. Datum und Mittelwert (A: 135 - 82) werden im Kopf des Display angezeigt. Das Tagesprofil ist in 6 Messzeiträume unterteilt.
Wird mehrmals innerhalb eines Messzeitraumes gemessen, so wird ein Mittelwert für diesen Zeitraum gebildet und grafisch als Balken dargestellt. Die untere Achse im Display der Panasonic Uhr weist diese Messzeiträume aus.

^ Nach Drücken der Taste G (2x) erscheint das Tagesprofil im Display.
* Mit den Cursor-Tasten können Sie zwischen den Tagesprofilen blättem.
Vorausgesetzt, es wurde an mehreren Tagen gemessen und gespeichert.
* Ein Drücken der Taste R zeigt die einzelnen Messwerte des jeweiligen
Tagesprofils an. Die Cursor-Tasten <dienen dabei zum Blättern
* Mit Taste O/I wird das Gerät nach Gebrauch ausgeschaltet.

Bitte beachten

Bevor Sie Ihre neue Panasonic Blutdruck-Uhr benutzen, nehmen Sie bitte erst Ihre Uhr bzw. Ihren Schmuck vom linken Handgelenk ab. Sie verhindern damit eine eventuelle Beschädigung der Manschelten-Innenseite und vermeiden Messungenauigkeiten.

Schallen Sie die Blutdruck-Uhr erst ein, wenn die Manschette am Handgelenk befestigt ist. Wird das Gerät nicht am Handgelenk benutzt, kann ein entstehender Überdruck zur Beschädigung der Manschette führen.

Ein Blutdruckmeßgerät ist kein Spielzeug für Kinder!

Blutdruck beim Kind sollte stets nur vom Arzt ermittelt werden. Die Blutdruckwerte eines Kindes können nicht mit denen eines Erwachsenen verglichen werden. Menschen mit Herzschrittmachern, Herzrhythmusstörungen, Gefäßverengungen oder Leberleiden sowie Diabetiker sollten sich vor eigenen Blutdruckmessungen mit dem Arzt abstimmen, da in solchen Fällen veränderte Blutdruckwerte auftreten können. Das gilt auch bei Schwangerschaft.

Bei der Einnahme von Medikamenten stimmen Sie den geeigneten Zeitpunkt für das Blutdruckmessen bitte mit Ihrem Hausarzt ab.

Reinigen Sie das Gerät nur mit einem weichen, leicht angefeuchteten Tuch und etwas Spülmittel. Flecken auf dem Armband können vorsichtig mit einem feuchten Tuch und Seifenwasser entfernt werden. Nicht waschen oder chemisch reinigen! Das Armband nicht rückwärts biegen!

Die Elastizität des Armbandes kann bei Temperaturen unter 0°C beeinträchtigt werden. Sollte das Gerät solchen extremen Temperaturen ausgesetzt worden sein, empfiehlt sich vor der nächsten Messung ein „Aufwärmen“ bei normalen Temperaturen. Grundsätzlich sollte das Gerät extremen Situationen (Kälte, Hitze, Feuchtigkeit, Staub) nicht ausgesetzt werden.

In der Nähe von Fernsehgeräten, Mikrowellen, Röntgengeräten und anderen Geräten mit starker elektrischer Strahlung können Störungen bei der Messung auftreten. Bitte messen Sie Ihren Blutdruck in entsprechender Distanz von solchen Geräten oder schalten Sie die jeweilige Störquelle aus.

Fehler und mögliche Ursachen:

Fehleranzeige im Display	• Die Panasonic DIAGNOSTEC sitzt falsch am Handgelenk, z. B. wie eine Armbanduhr.	3. Das Messergebnis weicht von den Messwerten des Arztes ab.	• Viele Menschen haben beim Arzt einen anderen Blutdruck als bei der Selbstmessung. Unter Medizinern ist diese Abweichung als „Weißkittel-Effekt“ bekannt. Die Ermittlung des Blutdrucks sollte deshalb nicht auf eine „Gelegenheitsmessung“ in der Arztpraxis beschränkt werden, sondern sich am Blutdruckverhalten im Alltag orientieren.
Stromversorgung / Aufpumpen1. Das Gerät funktioniert nicht.	• Sind die Batterien richtig eingelegt? (Auf Plus-/Minus-Polung achten).• Sind die Batterlen erschöpft/leer?
2. Der Aufpumpvorgang wird abgebrochen. Die Luft entweicht der Manschette.	• Bei Verwendung von Batterien/Akkus tritt diese Unterbrechung auf, wenn nicht mehr genügend Spannung vorhanden ist.
3. Das Gerät pumpt wiederholt auf. Es kommt zu keinem Messergebnis.	• Die Manschette sitzt zu fest! Gerät neu anlegen (siehe Seite 11).	4. Die Messergebnisse weichen voneinander ab.	• Ihre Körperhaltung und/oder Ihr Blutdruck waren nicht für alle Messungen gleich. Warten Sie immer etwa 5 Minuten, bevor Sie erneut messen, und vor allem: Entspannen Sie sich!
Zweifelhafte Messergebnisse1. Der obere und untere Blutdruck-Wert ist sehr hoch.	• Hand mit Manschette wurde zu niedrig gehalten. Herzhöhe wurde nicht beachtet.• Die Manschette war nicht richtig angelegt.• Während des Messens wurde der Körper nicht stillgehalten oder es wurde geredet.• Haben Sie die Armuskeln vielleicht angespannt?	5. Das Gerät ist defekt.	• Natürliche Schwankung des Blutdrucks
2. Der obere oder untere Blutdruck-Wert ist sehr niedrig.	• Hand mit Manschette wurde zu hoch gehalten. Herzhöhe wurde nicht beachtet.• Während des Messens wurde der Körper nicht stillgehalten oder es wurde geredet.	SchutzfolieIhre Blutdruck Uhr ist mit einer Schutzfolie vor Verkratzen geschützt.	• Bitte an den Panasonic Kundendienst einschicken.

18

19

Messgenauigkeit

Technische Daten EW 3041

Allgemeines

Dieses Blutdruckmessgerät entspricht den europäischen Vorschriften (EG-Richtlinie 93/42/EWG vom 14. Juni 1993), die dem Medizinproduktgesetz (MPG) zugrundeliegen und trägt das CE-Zeichen „CE 0197“.

Das Gerät wurde qualitätskontrolliert und hält die folgenden Normen ein: EN 1060-1 (Dez. 1995) Nichtinvasive Blutdruckmessgeräte

EN 1060-3 (Sep. 1997)

Allgemeine Anforderungen Nichtinvasive Blutdruckmessgeräte Ergänzende Anforderungen für elektromechanische Blutdruckmeßsysteme

DIN 58130 (Entwurf Feb. 2000)

Nichtinvasive Blutdruckmeßgeräte Klinische Prüfung

EN 60601-1-2 (Mai 1993)

Elektromagnetische Verträglichkeit und Sicherheit für medizinische, elektrische Geräte

Panasonic garantiert Messgenauigkeit

Das Siegel gibt Ihnen die Sicherheit, dass jedes Diagnostec Blutdruckmessgerät werksseitig von Matsushita auf Messgenauigkeit überprüft wurde. Es wird empfohlen, das Gerät (mit dem auf dem Siegel angegebenen Jahr beginnend) alle drei Jahre neu zu kalibrieren.

CALIBRATED UNTIL

Meßtechnische Kontrolle (§ 11 MPBetreibV)

(entspricht der früheren Nacheichung):

Geprüft werden dabei Messgenauigkeit, Funktion und Dichtigkeit gemäß Herstellerangaben. Sie wird ausschließlich vom Panasonic Kundendienst oder autorisierten Stellen, wie z. B. den Eichämtem, vorgenommen.

Warnfunktion: Blinkende Zahlen im Display

signalisieren hohe Blutdruckwerte Messmethode (oszillometrisch): Intelligente Panasonic Messtechnik (FUZZY LOGIC)

Grafikfähiges Display: Digital Opitc Technology

Messbereich: Druck: 0 - 300 mmHg

Wenn der Druck 320 mmHg überschreitet, wird das Gerät automatisch entlüftet und eine Fehlermeldung wird angezeigt. Puls: 30 - 160 Schläge/min.

Messgenauigkeit: Druckmessung ± 3 mmHg

Pulsmessung: ± 5%

Undichtigkeit des

pneumatischen Systems: ≤ 6 mmHg/min.

Ablassventil: Elektromechanisches Linearventil

Handgelenkumfang: 13,5 - 22,0 cm

Batterien: 2 x 1,5 V Alkali (LR03/AAA/Micro)

Kontrollanzeige für Batteriewechsel

Automatische Abschaltung: ca. 5 Minuten nach Messende

Referenzverfahren der

klinischen Prüfung: auskultatorische Messung

Gewicht: 95 g (ohne Batterien)

Transport und Lagerbedingungen: -10^ bis +60^ , 10% bis 95% rel. Luftfeuchtigkeit

Betriebsbedingungen: +10°C bis +40°C, 20% bis 85% rel.

Als Sonderzubehör ergänzt GP Assistant (EW 2746) die Langzeitüberwachung und Behandlung von hohem Blutdruck.

Bestehend aus Interface und Analyseprogramm überträgt GP Assistant die

im elektronischen Blutdruck-Pass gespeicherten Daten auf den PC. Der schnelle Vergleich alter und neuer Blutdruckwerte wird von fortschrittlichen Ärzten bereits genutzt.

GP Assistant ist einfach zu installieren und unter Windows 3.11 oder höher lauffähig.
