TL-SG1024DE - Netværksswitch TP-LINK - Gratis brugsanvisning og manual

Produkttype	Netværksswitch
Mærke	TP-Link
Model	TL-SG1024DE
Antal porte	24 porte Gigabit Ethernet (10/100/1000 Mbps)
Porttype	RJ45
Dimensioner	17,5 x 10,5 x 3,8 cm
Vægt	1,4 kg (ca.)
Strømforsyning	Vekselstrømsadapter 12 V DC, 1 A
Strømforbrug	9,8 W (maks.)
Hovedfunktioner	Forenklet administration (VLAN, QoS, IGMP Snooping), løkkedetektion, flowkontrol 802.3x
Vedligeholdelse og rengøring	Tag stikket ud, rengør med en blød, tør klud
Driftsmiljø	Indendørs, temperatur 0°C til 40°C, luftfugtighed 10% til 90% uden kondens
Sikkerhed	Installer på et ventileret sted, må ikke udsættes for fugt eller varmekilder
Reservedele og reparerbarhed	Vekselstrømsadapter tilgængelig som reservedel; reparation anbefales af en professionel
Generelle oplysninger	Garanti 2 år, standard IEEE 802.3, 802.3u, 802.3ab, 802.3x

Ofte stillede spørgsmål - TL-SG1024DE TP-LINK

Hvordan konfigurerer jeg TP-Link TL-SG1024DE switchen?

Konfigurationen foregår via webgrænsefladen. Standard-IP-adressen er 192.168.0.1 (eller 192.168.0.100 afhængigt af batch). Log ind via en browser med et Ethernet-kabel, og brug standardbrugernavn og adgangskode admin/admin.

Understøtter switchen VLAN?

Ja, TL-SG1024DE understøtter 802.1Q VLAN med op til 32 samtidige VLAN-grupper. Du kan konfigurere portbaserede eller tag-baserede VLAN i administrationsgrænsefladen.

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

Hold Reset-knappen på forsiden nede i ca. 6 sekunder, indtil alle indikatorer blinker. Slip, switchen genstarter med standardindstillingerne.

Hvad er standard-IP-adressen for switchen?

Standard-IP-adressen er normalt 192.168.0.1. Hvis den ikke virker, prøv 192.168.0.100. Subnetmasken er 255.255.255.0.

Hvordan opdaterer jeg switchens firmware?

Download den nyeste firmware fra TP-Links hjemmeside. Log ind på webgrænsefladen, gå til Maintenance > Firmware Upgrade, vælg .bin-filen og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

Kan switchen bruges med Cat5e- eller Cat6-kabler?

Ja, switchen er kompatibel med Cat5e- og Cat6-kabler. For optimal Gigabit-ydeevne skal du bruge kabler af kategori 5e eller højere.

Understøtter switchen PoE (Power over Ethernet)?

Nej, modellen TL-SG1024DE har ikke PoE-porte. Det er en standard switch, der kræver strømforsyning til hver enhed.

Hvordan konfigurerer jeg Quality of Service (QoS)?

I webgrænsefladen skal du gå til QoS > Priority Settings. Du kan indstille prioriteter efter port, 802.1p-tag eller trafiktype. Tildel høj prioritet til tale eller video.

Hvad gør jeg, hvis strømlampen ikke tænder?

Kontrollér, at strømadapteren er korrekt tilsluttet, og at stikkontakten virker. Prøv en anden kompatibel 12V 1A-adapter. Hvis problemet fortsætter, kontakt TP-Link support.

Hvordan får jeg adgang til administrationsgrænsefladen, hvis jeg har glemt adgangskoden?

Udfør en fabriksnulstilling (Reset-knap) for at gendanne standardadgangskoden (admin). Bemærk, at dette sletter alle tilpassede indstillinger.

BRUGSANVISNING TL-SG1024DE TP-LINK

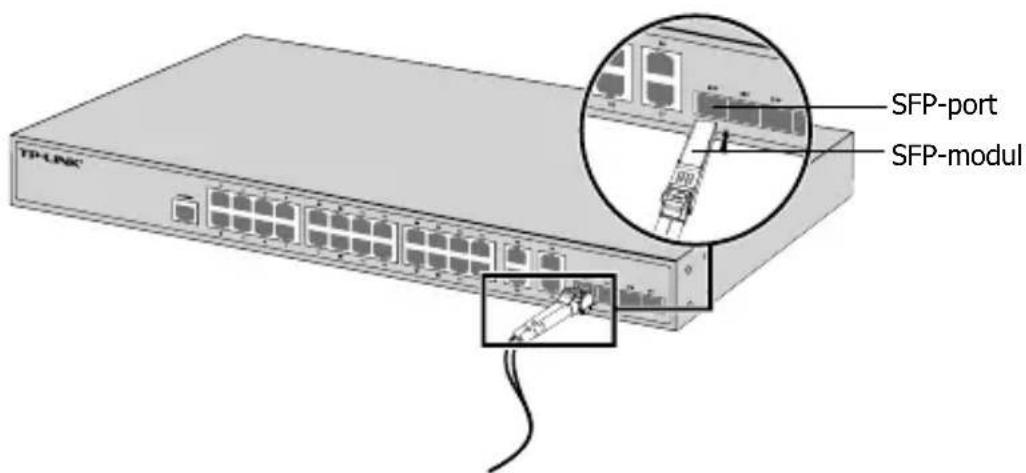

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

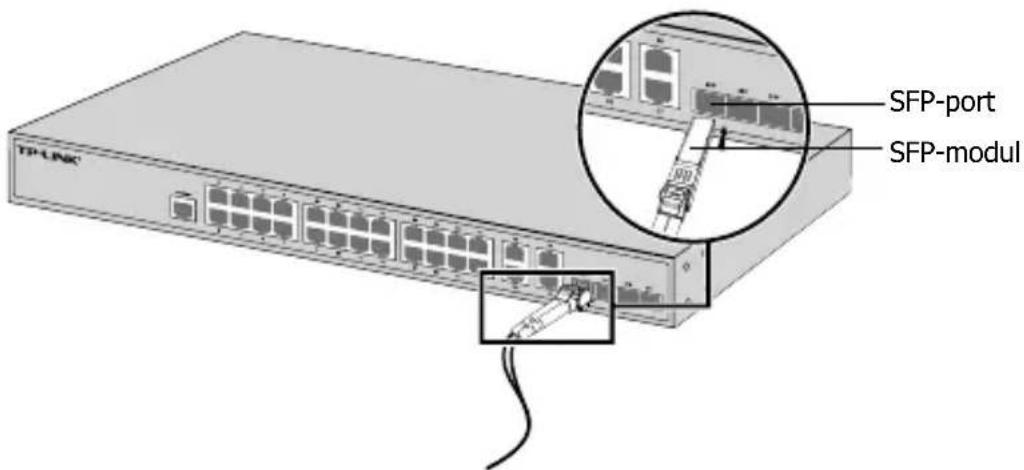

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
