JetStream T2600G-28TS - Netværksswitch TP-LINK - Gratis brugsanvisning og manual

Produkttype	Administreret netværksswitch
Mærke	TP-Link
Model	JetStream T2600G-28TS
Antal porte	24 Gigabit porte + 4 SFP-slots
Dimensioner (B x D x H)	440 x 220 x 44 mm
Vægt	3,5 kg
Strømforsyning	100-240 V AC, 50/60 Hz
Maksimalt strømforbrug	23 W
Hovedfunktioner	L2+-styring, VLAN, QoS, STP, IGMP-snooping, linkaggregering
Administrationsgrænseflade	Web, CLI (console), SNMP
Driftstemperatur	0°C til 40°C
Driftsfugtighed	10% til 90% uden kondens
Rackmontering	Ja, 1U
Ventilation	Indbygget blæser
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Brug ikke flydende eller slibende produkter.
Sikkerhed	Bloker ikke ventilationsåbningerne. Tag stikket ud før rengøring.
Reservedele og reparationsmuligheder	Strømforsyning og blæser kan udskiftes af en fagperson. Ingen brugerdele.
Understøttede protokoller	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s
Certificeringer	CE, FCC, RoHS

Ofte stillede spørgsmål - JetStream T2600G-28TS TP-LINK

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

Hold Reset-knappen på forsiden i cirka 10 sekunder, indtil alle lys blinker. Slip, enheden genstarter med standardindstillingerne.

Hvad er switchens standard IP-adresse?

Standard IP-adressen er 192.168.0.1 med masken 255.255.255.0. Tilslut et Ethernet-kabel til en port og få adgang via en browser.

Hvordan konfigurerer jeg en VLAN på T2600G-28TS?

Gå til webgrænsefladen, gå til VLAN > 802.1Q VLAN. Opret en VLAN, tilføj porte i tagged eller untagged tilstand efter behov.

Kan jeg bruge fiberoptiske kabler?

Ja, via de 4 SFP-slots. Indsæt et kompatibelt SFP-modul (f.eks. TP-Link TL-SM311LM) og tilslut fiberen.

Hvordan opdaterer jeg firmwaren?

Download firmwaren fra TP-Links websted. Gå til System Tools > Firmware Upgrade på webgrænsefladen, vælg filen og klik på Upgrade.

Bliver switchen normalt varm?

Ja, moderat varme er normalt. Sørg for tilstrækkelig ventilation, og læg ikke genstande på enheden.

Hvordan sikrer jeg adgangen til administrationsgrænsefladen?

Skift standardadministratoradgangskoden og aktiver HTTPS og SSH i administrationsindstillingerne for at kryptere kommunikationen.

Hvad gør jeg, hvis lysene ikke tænder?

Kontroller strømkablet og stikkontakten. Hvis problemet fortsætter, kan strømforsyningen være defekt. Kontakt TP-Link support.

Hvordan konfigurerer jeg linkaggregering (Link Aggregation)?

Gå til Switching > Link Aggregation. Opret en LAG-gruppe, vælg de porte, der skal aggregeres, og vælg tilstand (LACP eller statisk).

Understøtter switchen PoE?

Nej, modellen T2600G-28TS understøtter ikke PoE. Brug en ekstern PoE-injektor til at forsyne enheder.

BRUGSANVISNING JetStream T2600G-28TS TP-LINK

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

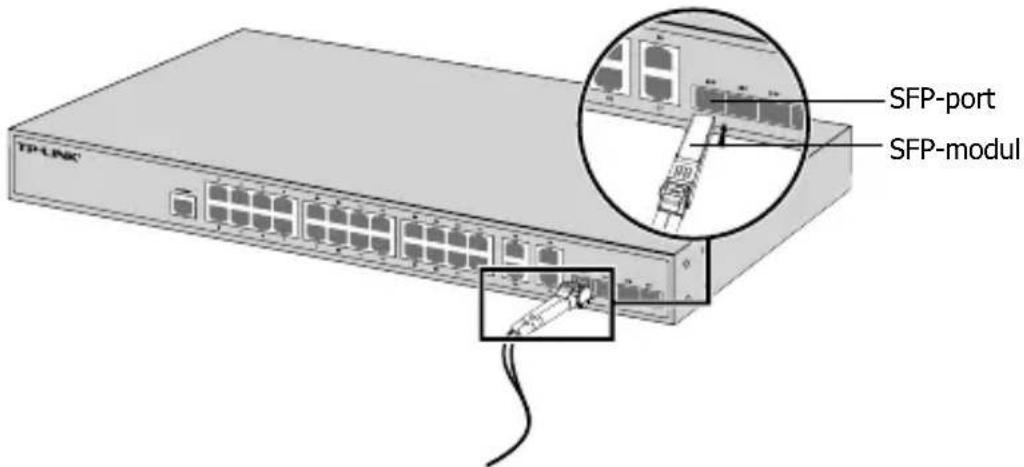

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
