JetStream T2600G-28TS - Nätverksswitch TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Hanterad nätverksswitch
Märke	TP-Link
Modell	JetStream T2600G-28TS
Antal portar	24 Gigabit-portar + 4 SFP-platser
Mått (L x B x H)	440 x 220 x 44 mm
Vikt	3,5 kg
Strömförsörjning	100-240 V AC, 50/60 Hz
Maximal strömförbrukning	23 W
Huvudfunktioner	L2+ hantering, VLAN, QoS, STP, IGMP snooping, länkaggregation
Hanteringsgränssnitt	Webb, CLI (konsol), SNMP
Driftstemperatur	0°C till 40°C
Driftfuktighet	10% till 90% utan kondensation
Rackmontering	Ja, 1U
Ventilation	Inbyggd fläkt
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte flytande eller slipande rengöringsmedel.
Säkerhet	Blockera inte ventilationsöppningarna. Koppla bort strömmen före rengöring.
Reservdelar och reparerbarhet	Strömförsörjning och fläkt kan bytas av en professionell. Inga användardelar.
Protokoll som stöds	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s
Certifieringar	CE, FCC, RoHS

Vanliga frågor - JetStream T2600G-28TS TP-LINK

Hur återställer jag switchen till fabriksinställningarna?

Håll ned Reset-knappen på framsidan i cirka 10 sekunder tills alla indikatorer blinkar. Släpp, enheten startar om med standardinställningarna.

Vad är switchens standard-IP-adress?

Standard-IP-adressen är 192.168.0.1 med mask 255.255.255.0. Anslut en Ethernet-kabel till en port och nå den via en webbläsare.

Hur konfigurerar jag ett VLAN på T2600G-28TS?

Gå till webbgränssnittet, navigera till VLAN > 802.1Q VLAN. Skapa ett VLAN, lägg till portar i läget tagged eller untagged efter behov.

Kan jag använda fiberoptiska kablar?

Ja, via de 4 SFP-platserna. Sätt i en kompatibel SFP-modul (t.ex. TP-Link TL-SM311LM) och anslut fibern.

Hur uppdaterar jag firmware?

Ladda ner firmware från TP-Links webbplats. Gå till System Tools > Firmware Upgrade i webbgränssnittet, välj filen och klicka på Upgrade.

Blir switchen normalt varm?

Ja, måttlig värme är normalt. Se till att det finns tillräcklig ventilation och placera inga föremål på enheten.

Hur säkrar jag åtkomsten till hanteringsgränssnittet?

Ändra standardlösenordet för administratören och aktivera HTTPS och SSH i hanteringsinställningarna för att kryptera kommunikationen.

Vad gör jag om indikatorerna inte tänds?

Kontrollera strömkabeln och uttaget. Om problemet kvarstår kan strömförsörjningen vara defekt. Kontakta TP-Links support.

Hur konfigurerar jag länkaggregation (Link Aggregation)?

Gå till Switching > Link Aggregation. Skapa en LAG-grupp, välj portarna som ska aggregeras och välj läge (LACP eller statisk).

Stöder switchen PoE?

Nej, modellen T2600G-28TS stöder inte PoE. Använd en extern PoE-injektor för att strömförsörja enheter.

BRUKSANVISNING JetStream T2600G-28TS TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

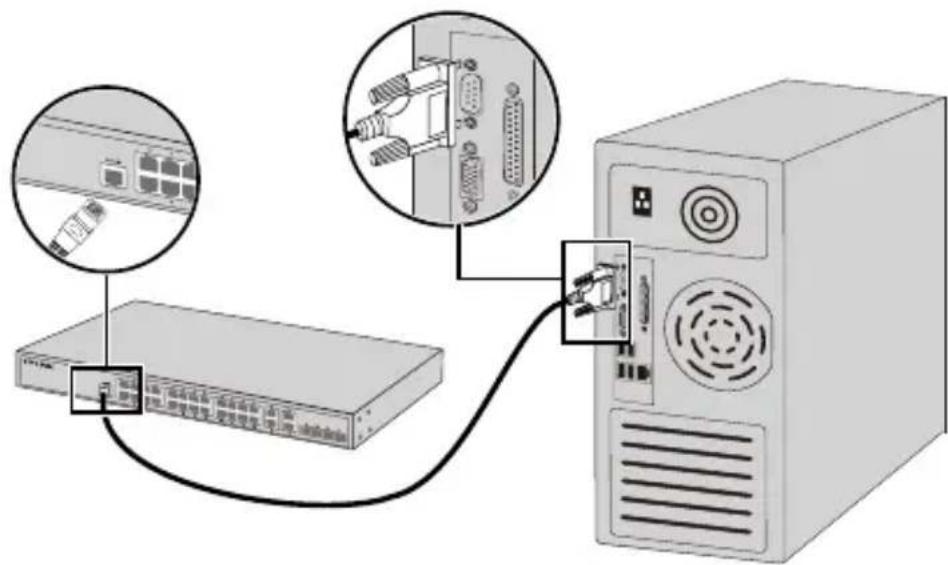

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
