JetStream T2600G-28TS - Verkkokytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallittu verkkokytkin
Tuotemerkki	TP-Link
Malli	JetStream T2600G-28TS
Porttien määrä	24 Gigabit-porttia + 4 SFP-paikkaa
Mitat (L x S x K)	440 x 220 x 44 mm
Paino	3,5 kg
Virtalähde	100-240 V AC, 50/60 Hz
Suurin sähkönkulutus	23 W
Päätoiminnot	L2+-hallinta, VLAN, QoS, STP, IGMP snooping, linkkiaggregointi
Hallintaliittymä	Web, CLI (konsoli), SNMP
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% ilman kondensaatiota
Rack-asennus	Kyllä, 1U
Tuuletus	Sisäänrakennettu tuuletin
Huolto ja puhdistus	Puhdista kuivalla, pehmeällä liinalla. Älä käytä nestemäisiä tai hankaavia tuotteita.
Turvallisuus	Älä tuki tuuletusaukkoja. Irrota virtajohto ennen puhdistusta.
Varaosat ja korjattavuus	Virtalähde ja tuuletin on ammattilaisen vaihdettavissa. Ei käyttäjän vaihdettavia osia.
Tuetut protokollat	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s
Sertifioinnit	CE, FCC, RoHS

Usein kysytyt kysymykset - JetStream T2600G-28TS TP-LINK

Kuinka tehdä tehdasasetusten palautus?

Pidä etupaneelin Reset-painiketta painettuna noin 10 sekuntia, kunnes kaikki LEDit vilkkuvat. Vapauta, laite käynnistyy uudelleen oletusasetuksilla.

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1 aliverkkomaskilla 255.255.255.0. Kytke Ethernet-kaapeli porttiin ja avaa selaimella.

Kuinka konfiguroida VLAN T2600G-28TS:ssä?

Avaa web-käyttöliittymä, siirry kohtaan VLAN > 802.1Q VLAN. Luo VLAN, lisää portit tagged tai untagged -tilassa tarpeen mukaan.

Voinko käyttää valokuitukaapeleita?

Kyllä, 4 SFP-paikan kautta. Aseta yhteensopiva SFP-moduuli (esim. TP-Link TL-SM311LM) ja kytke kuitu.

Kuinka päivittää laiteohjelmisto?

Lataa laiteohjelmisto TP-Linkin sivustolta. Mene web-käyttöliittymässä kohtaan System Tools > Firmware Upgrade, valitse tiedosto ja napsauta Upgrade.

Onko normaalia, että kytkin kuumenee?

Kyllä, lievä lämpö on normaalia. Varmista riittävä tuuletus äläkä aseta esineitä laitteen päälle.

Kuinka suojata hallintaliittymän pääsy?

Vaihda oletusadmin-salasanaja ota käyttöön HTTPS ja SSH hallinta-asetuksissa viestinnän salaamiseksi.

Mitä tehdä, jos LEDit eivät syty?

Tarkista virtajohto ja pistorasia. Jos ongelma jatkuu, virtalähde saattaa olla viallinen. Ota yhteyttä TP-Linkin tukeen.

Kuinka konfiguroida linkkiaggregointi (Link Aggregation)?

Siirry kohtaan Switching > Link Aggregation. Luo LAG-ryhmä, valitse portit ja valitse tila (LACP tai staattinen).

Tukeeko kytkin PoE:tä?

Ei, malli T2600G-28TS ei tue PoEtä. Käytä ulkoista PoE-injektoria laitteiden virransyöttöön.

KÄYTTÖOHJE JetStream T2600G-28TS TP-LINK

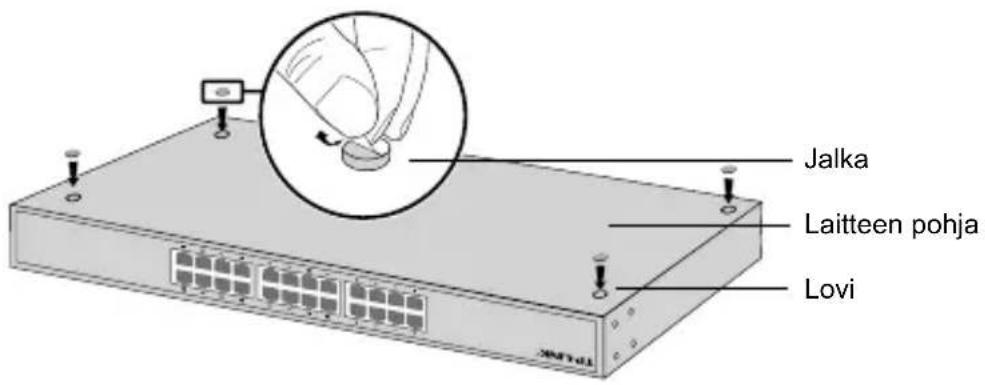

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
