JetStream T2600G-28TS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau géré
Marque	TP-Link
Modèle	JetStream T2600G-28TS
Nombre de ports	24 ports Gigabit + 4 slots SFP
Dimensions (L x P x H)	440 x 220 x 44 mm
Poids	3,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique maximale	23 W
Fonctions principales	L2+ gestion, VLAN, QoS, STP, IGMP snooping, agrégation de liens
Interface de gestion	Web, CLI (console), SNMP
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Montage en rack	Oui, 1U
Ventilation	Ventilateur intégré
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas obstruer les orifices de ventilation. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Alimentation et ventilateur remplaçables par un professionnel. Pas de pièces utilisateur.
Protocoles supportés	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1Q, 802.1p, 802.1D, 802.1w, 802.1s
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - JetStream T2600G-28TS TP-LINK

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez le bouton Reset à l'avant pendant environ 10 secondes jusqu'à ce que tous les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres par défaut.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.0.1 avec le masque 255.255.255.0. Connectez un câble Ethernet à un port et accédez via un navigateur.

Comment configurer un VLAN sur le T2600G-28TS ?

Accédez à l'interface web, allez dans VLAN > 802.1Q VLAN. Créez un VLAN, ajoutez les ports en mode tagged ou untagged selon vos besoins.

Puis-je utiliser des câbles en fibre optique ?

Oui, via les 4 slots SFP. Insérez un module SFP compatible (par ex. TP-Link TL-SM311LM) et connectez la fibre.

Comment mettre à jour le firmware ?

Téléchargez le firmware depuis le site TP-Link. Allez dans System Tools > Firmware Upgrade sur l'interface web, sélectionnez le fichier et cliquez sur Upgrade.

Le commutateur chauffe-t-il normalement ?

Oui, une chaleur modérée est normale. Assurez une ventilation adéquate et ne placez pas d'objets sur l'appareil.

Comment sécuriser l'accès à l'interface de gestion ?

Changez le mot de passe administrateur par défaut et activez HTTPS et SSH dans les paramètres de gestion pour chiffrer les communications.

Que faire si les voyants ne s'allument pas ?

Vérifiez le câble d'alimentation et la prise. Si le problème persiste, l'alimentation peut être défectueuse. Contactez le support TP-Link.

Comment configurer l'agrégation de liens (Link Aggregation) ?

Allez dans Switching > Link Aggregation. Créez un groupe LAG, sélectionnez les ports à agréger et choisissez le mode (LACP ou static).

Le commutateur prend-il en charge le PoE ?

Non, le modèle T2600G-28TS ne supporte pas PoE. Utilisez un injecteur PoE externe pour alimenter des périphériques.

MODE D'EMPLOI JetStream T2600G-28TS TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

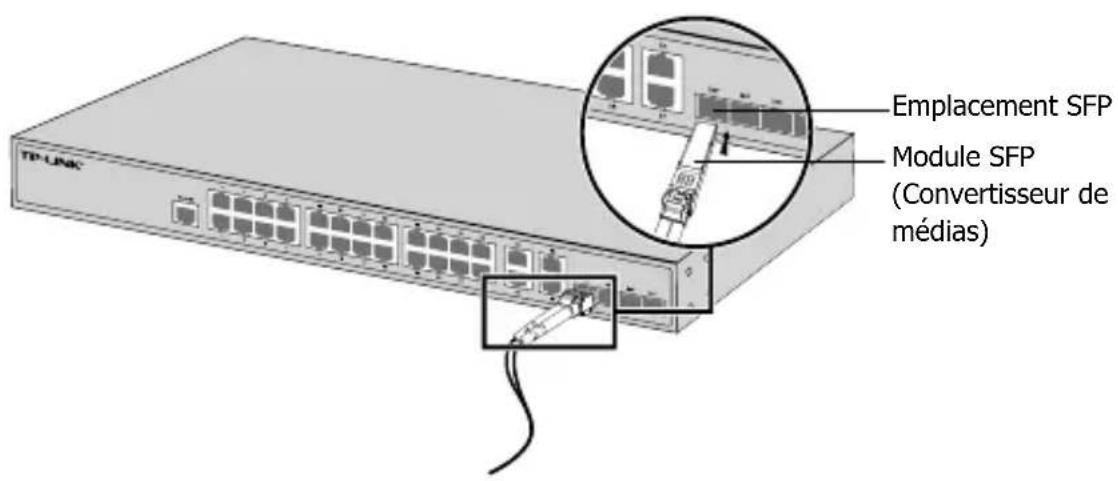

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
