AD1578X - Emhætte BRANDT - Gratis brugsanvisning og manual

Mærke	Brandt
Model	AD1578X
Produkttype	Emhætte
Installationstype	Vægmonteret med skorsten
Mål (ca.)	60 cm bredde, 50 cm dybde, variabel højde
Vægt (ca.)	15 kg
Strømforsyning	220-240 V, 50 Hz
Motorhastigheder	3 (Lav, Mellem, Høj)
Maks. luftstrøm (Q_max)	585,7 m³/h
Maks. luftstrøm ved højeste hastighed	556,8 m³/h
Luftstrøm ved bedste effektivitet (Q_BEP)	313,2 m³/h
Statisk tryk ved bedste effektivitet (P_BEP)	318 Pa
Strømforbrug ved bedste effektivitet (W_BEP)	173,9 W
Årligt energiforbrug (AEC)	91,3 kWh/år
Lydstyrke ved højeste hastighed	69 dB(LwA)
Lydstyrke ved laveste hastighed	64 dB(LwA)
Belysningssystem	LED, 1,0 W i alt
Gennemsnitlig belysning (E_middle)	41 Lux/W
Fedtfiltertype	Metal antifat-filtre, vaskbare i opvaskemaskine
Kulfilter	Valgfrit, udskiftes hver 4. måned
Kontroltype	Trykknapper
Installationshøjde over kogeplade	65-75 cm (26-30 tommer) for gas, min. 70 cm hvis gas
Sikkerhedsfunktioner	Automatisk slukning ved afbrydelse, termisk beskyttelse

Ofte stillede spørgsmål - AD1578X BRANDT

Hvad er den anbefalede installationshøjde for Brandt AD1578X emhætten?

Den anbefalede installationshøjde er 65-75 cm (26-30 tommer) over kogepladen for bedste ydelse. Hvis den installeres over en gaskogeplade, skal en minimumsafstand på 70 cm overholdes.

Hvordan rengør jeg antifatfiltrene?

Fjern filtrene ved at åbne panelet og trykke på hængslet. Læg dem i blød i varmt vand (40-50°C) med et fedtopløsende rengøringsmiddel i 3 minutter, børst derefter forsigtigt med en blød børste. De kan også rengøres i en opvaskemaskine ved ca. 60°C. Brug ikke slibende rengøringsmidler.

Hvor ofte skal kulfilteret udskiftes?

Aktivt kulfilter skal udskiftes mindst hver fjerde måned. Det kan ikke vaskes eller genbruges. Udskift det ved at dreje filteret mod uret for at skrue det af.

Hvordan udskifter jeg pæren?

Sørg for, at emhætten er afbrudt fra strømmen. Fjern beslaget og glasset, tag derefter den ødelagte pære ud. Installer en ny pære (formentlig LED, 1,0 W) og saml beslaget og glasset igen.

Hvad skal jeg gøre, hvis emhætten ikke virker?

Kontrollér, at strømforsyningen er tilsluttet, og at en hastighed er valgt. Hvis den stoppede pludseligt, skal du sikre, at afbryderen ikke er slået fra. Hvis det ikke virker, så kontrollér, at motorhastigheden er tilstrækkelig, rummet er ventileret, og kulfilteret ikke er slidt.

Kan emhætten bruges i recirkulationstilstand?

Ja, emhætten kan bruges i recirkulationstilstand ved at installere et kulfilter til at opsamle lugte. Sørg for, at luftudtaget er korrekt installeret.

Hvad er den maksimale luftstrøm for AD1578X?

Den maksimale luftstrøm (Q_max) er 585,7 m³/h. Ved højeste hastighedsindstilling i normal brug opnås 556,8 m³/h.

Er Brandt AD1578X energieffektiv?

Ja, den har et årligt energiforbrug på 91,3 kWh/år og et energieffektivitetsindeks (EEI) på 81,9. Den overholder EU's ecodesign-regler.

Hvor højlydt er emhætten under drift?

Ved højeste hastighed er lydstyrkeniveauet 69 dB(LwA). Ved laveste hastighed er det 64 dB(LwA).

Hvilken vedligeholdelse kræver emhætten?

Rengør regelmæssigt toppladen med mildt rengøringsmiddel og vand. Vask metal antifatfiltrene månedligt. Udskift kulfilteret hver 4. måned, hvis det bruges. Sørg for, at emhætten er afbrudt før rengøring.

BRUGSANVISNING AD1578X BRANDT

• Sikkerhedsanbefalinger 159
- Miljøbeskyttelse 164
- Beskrivelse af apparatet 165

- Brug af emhætten 167

4 / PLEJE OG RENG∅RING AF APPARATET

• Udskiftning og rengøring af anti-fedt filtrene 168
  • Installation af kulfiltret 168
• Udskiftning af pæren 168
  • Installation af T-Sharp udtaget 169

• Vedligeholdelse af apparatet 170

5 / FEJLFINDING 171
6 / EFTERSALGSSERVICE 171

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende.

Vigtigt:

Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

DK 1 / MÆRKNINGER TIL BRUGER

Vigtigt

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

Sikkerhed og vigtige forsigtighedsregler!

Denne vejledning findes også på Brandt mærkets hjemmeside.

Læs venligst disse anvisninger, før du installerer og bruger dit apparat. De er blevet udarbejdet af hensyn til din egen og andres sikkerhed. Opbevar denne vejledning sammen med dit apparat. Hvis apparatet sælges til en anden person, skal du sørge for at denne vejledning følger med.

- Da vi konstant ønsker at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer af deres tekniske, funktionelle eller æstetiske egenskaber i forbindelse med den tekniske udvikling.

- Vi anbefaler at skrive dit apparats varenummer op på siden “Kundeservice”, så du let kan finde det, hvis du får brug for det.

Vigtige forsigtighedsregler

- Dette apparat er designet til at blive brugt i en almindelig husholdning. Det må ikke anvendes til en erhvervsmæssig eller industriel brug eller til andre formål end det, det er beregnet til.

- Når dette apparat modtages, skal det straks pakkes ud. Kontroller apparatets generelle fremtoning. Formuler eventuelle forbehold skriftligt på fragtsedlen og behold et eksemplar af den.

- Dette apparat kan bruges af børn på mindst 8 år og af personer med et fysisk, sensorisk eller mentalt handicap eller manglende kendskab, hvis de er under korrekt opsyn eller hvis de har modtaget instrukser om sikker brug af apparat og hvis der er taget højde for de risici, de udsætter sig for. Børn må ikke lege med apparatet. Brugerens rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn.

- OBS: De dele, der er tilgængelige på denne emhætte, kan blive meget varme, når emhætten bruges over et komfur.

DK 1 / MÆRKNINGER TIL BRUGER

Elektriske risici

- Alle strømkredsløb skal afbrydes, før man får adgang til tilslutningsklemmerne. Hvis el-kablet er beskadiget, skal det udskiftes af producenten, dennes eftersalgsservice eller en person med lignende kvalificering for at undgå enhver fare.

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med installationsreglerne.

- Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.

- Reparationer må udelukkende udføres af en autoriseret tekniker.

- Tag altid emhættens stik ud før rengøring eller vedligeholdelse.

- Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med

1 / MÆRKNINGER TIL BRUGER

DK

Installationsreglerne.

• Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.
• Reparationer må udelukkende udføres af en autoriseret tekniker.
• Tag altid emhættens stik ud før rengøring eller vedligeholdelse.
• Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

Risiko for kvælning

- Bestemmelserne vedrørende udledning af luft skal overholdes. Luften må ikke føres ind i kanaler, der bruges til at udlede røg fra apparater, som fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

- Der skal forudses passende ventilation af rummet, når en emhætte bruges samtidig med apparater, der fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

DK 1 / MÆRKNINGER TIL BRUGER

Risiko for antændelse

- Det er forbudt at flambere fødevarer eller lade gasblus fungere under emhætten uden gryde eller pande (flammerne, som suges op, risikerer at beskadige apparatet).

- Hvis der laves friturestegninger under emhætten, skal det ske under konstant opsyn. Meget varm olie og fedt kan antænde.

- Overhold intervallerne mellem rengøring og udskiftning af filtre. Ophobning af fedtdepoter indebærer en risiko for antændelse.

- Det er ikke tilladt at bruge emhætten ovenover et ildsted (træ, kul m.m.).

- Når emhætten er placeret ovenover et gaskomfur, skal den minimale afstand mellem komfurets overflade og den nederste del af emhætten være på mindst 70 cm. Hvis brugsanvisningen til det installerede komfur under emhætten specificerer en større afstand end 70 cm, skal denne afstand overholdes.

Advarsel Hvis dit k

Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal "recirkulerings-" versionen af emhætten installeres. Brug ikke emhætten uden metalfiltrene.

Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER DK

• MILJ∅BESKYTTELSE

— Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at afl evere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljøet.

Advarsel

Installationen bør kun udføres af installatører og kvalifi cerede teknikere.

Advarsel

Fjern beskyttelsesfolien fra fi ltret inden brug.

1 / MÆRKNINGER TIL BRUGERDK

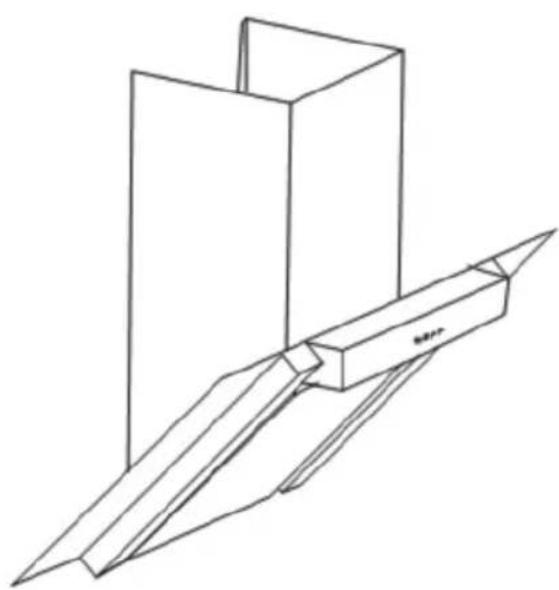

• BESKRIVELSE AF APPARATET

— Emhætten bør monteres med en afstand på 65-75 cm (26-30 tommer) fra komfurets overkant for at opnå den bedste effekt. Se Illustration 1.
— Monter hagen på et passende sted når installationshøjden er bestemt og sørg for, at den sidder lige. Stedet hvor det indre aftræksrørs beslag sidder er aftræksrørets plads. Se Illustration 2.
— Monter glas og fl exrør. Fastgør derefter det ydre aftræksrørs beslag på det ydre aftræksrør og sørg for at det indre aftræksrørs højde kan justeres frit heri, når fl exrøret skal fastgøres. Se Illustration 3.
— Sæt emhætten på hagen. Se Illustration 4.
— Installer emhætten og juster højden på det indre aftræksrør i forhold til placeringen af det indre aftræksrørs beslag. Fastgør det derefter ved hjælp af skruen. Se Illustration 5.

Note

— Alle former for installationsarbejder bør kun udføres af en autoriseret elektriker eller af en kvalifi ceret person.

• Emhættens aftrækssystem må ikke tilsluttes nogen andre eksisterende ventilationssystemer, som bruges af andre apparater, såsom et varmerør, et gasrør eller et rør til varm luft.
• Vinklen på ventilationsrørets bøjning må ikke være under 120°. Røret skal føres vandret og, hvis dette ikke er muligt, skal det gå opad fra udgangspunktet og derefter føres til en ydervæg.
• Efter installationen skal du sikre dig, at emhætten er i vandret for at undgå at der ophober sig fedt i den ene side. Se Illustration 6.

Illustration 1

Indre aftræksrørs beslag

Illustration 2

Indre aftræksrør

Illustration 3

Rigtigt
Forkert
Illustration 6

3 / BRUG AF APPARATETDK

• BRUG AF EMHÆTTEN

Sådan bruger du knapperne Se Illustration 7:

a. Tryk på knappen "Lav" og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved lav hastighed. Tryk igen på knappen og motoren stopper.

b. Tryk på knappen "Middel" og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved middel hastighed. Tryk igen på knappen og motoren stopper.

c. Tryk på knappen "Høj" og lysindikatoren i midten af knappen begynder at lyse. Motoren arbejder nu ved høj hastighed. Tryk igen på knappen og motoren stopper.

d. Tryk på knappen "Lys" og begge lys tændes. Tryk igen på knappen og lysene slukkes.

Reguler tilberedningshastigheden efter tilberednignsmåden og antallet af gryder. Brug først og fremmest de bagerste blus på kogeapparatet.

— Filtret kan rengøres som beskrevet herunder:

1. Læg det i blød i cirka 3 minutter i varmt vand (40-50) grader med et fedtløsningsmiddel og skrub det derefter forsigtigt med en blød børste. Undgå venligst at udsætte fi ltret for et for stort tryk, for at undgå at beskadige det.

2. Filtret kan vaskes i opvaskemaskinen med opvaskemiddel, men temperaturen skal indstilles til omkring 60 grader.

— Undgå venligst at bruge et slibende rengøringsmiddel, da dette skader emhætten.

— Kontroller at emhætten er koblet fra strømnettet inden den rengøres.

— Trækulsfi Itrene sidder på enden af motoren. Drej trækulsfi Itrene i modsat retning af uret indtil du har skruet dem løs.

— Udfør forløbet i omvendt rækkefølge for at afmontere trækulsfi ltret.

Illustration 9

Advarsel:

Trækulsfi ltret kan ikke vaskes eller genbruges. Det bør udskiftes mindst hver fjerde måned.

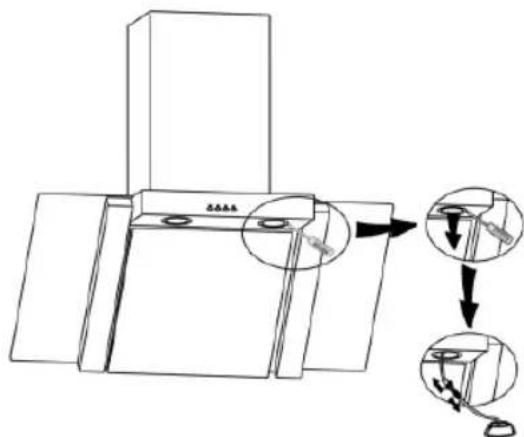

• UDSKIFTNING AF PÆREN

Tag beslag og glas af og derefter den defekte pære. Se Illustration 10.

Isæt den nye pære, glasset og beslaget. Inden du udskifter pæren, skal du kontrollere, at strømforsyningen til emhætten er slået fra.

— Monter luftudtaget på T-sharp'en, se Illustration 11.

— Monter T-sharp'en indeni aftræksrøret, se Illustration 12.

Gode råd om energibesparelse

For optimal brug af dit apparat skal du begærmse antallet af knærør og rørlængden mest muligt.

Inden der udføres nogen form for opgaver, skal strømforsyningen til emhætten slås fra, enten ved at tage emhættens stik ud eller ved hjælp af kredsafbryderen.

• VEDLIGEHOLDELSE AF APPARATET

VEDLIGEHOLDELSE DET SKAL DU G∅RE		PRODUKTER / TILBEH∅R SOM SKAL BRUGES
Overfl ader og tilbehør	Brug aldrig metal-skuresvampe, slibeprodukter eller meget hårde børster.	Til rengøring af hoveddelen og lysdelen, bør der kun bruges produkter fortyndet med vand, som fjernes med rent vand og tørres efter med en blød klud.
Filterelementer	Dette fi lter opfanger fedtdampe og støv. Denne komponent spiller en vigtig rolle i emhættens effektivitet. Hvis der opstår genstridige pletter, kan du bruge en ikke slibende creme og skylle efter med vand.	Brug et rengøringsmiddel, som kan købes i en almindelig handel, skyl med rigeligt vand og tør. Disse fi ltre kan vaskes i opretstående stilling i opvaskemaskinen. (De må ikke komme til at røre ved beskidt service eller sølvtøj).
Aktiveret kulfi lter	Dette fi lter opfanger lugte og skal udskiftes mindst en gang om året afhængig af brugsintensiteten. Disse fi ltre bør bestilles hos forhandleren (opgiv referencen på identitetsskiltet, som sidder på emhættens inderside) og noter datoen, hvor fi ltret blev skiftet.

For at bevare apparatet, anbefaler vi, at du bruger rengøringsprodukter af mærket Clearit.

Clearit tilbyder professionelle produkter og løsninger udarbejdet til den daglige pleje af dine husholdningsapparater og dit køkken.

De kan købes hos din sædvanlige forhandler, sammen med et komplet udvalg af tilbehør og forbrugsvarer.

5 / FEJLFINDINGDK

SYMPTOMER	L∅SNINGER
Emhætten virker ikke...	Kontroller at:Strømmen ikke er slået fra.En hastighed er valgt.
Emhættens præstation erutilstrækkelig...	Kontroller at:Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.Kulfi ltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er gået i stå	Kontroller at:Strømmen ikke er slået fra.De enpolede automatsikringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICEDK

Al vedligeholdelse på dit udstyr bør foretages af:

— enten din forhandler,
— eller en anden kvalifi ceret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger fi ndes på fabrikantens navneskilt påsat dit udstyr.

Denne enhed overholder de delegerede regulativer (EU) 65/2014 og 66/2014 for Europakommissionen om de økologiske designkrav or energimærkning af husholdningsemhætters.

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	AD1578X
Årligt energiforbrug	AEC	91.3	kWh/annum
Energieffektivitetsindeks	EEi	81.9	-
Dynamisk væske effektivitetsindeks	FDE	15.9	-
Belysnings effektivitetsindeks	LE	41.0	-
Fedt filtreringseffektivitet	GFE	64.7	-
Tids stigningsfaktor	f	1.4	-
Emhættens maksimale volumetriske luftstrøm	Q_max	585.7	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	313.2	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	318	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	173.9	W
Belysningssystemets nominelle strømforbrug	W_L	1.0	W
Belysningssystemets gennemsnitlige oplysning	E_middle	41	Lux/W
Strømforbrug i slukket tilstand	P_o	--	W
Strømforbrug i slumretilstand	P_s	0.53	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	556.8	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	370.2	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	69	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	64	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)

NLI

1 / TER ATTENTIE VAN DE GEBRUIKER

— Alle former for installationsarbejder bør kun udføres af en autoriseret elektriker eller af en kvalifi ceret person.

- Emhættens aftrækssystem må ikke tilsluttes nogen andre eksisterende ventilationssystemer, som bruges af andre apparater, såsom et varmerør, et gasrør eller et rør til varm luft.

- Vinklen på ventilationsrørets bøjning må ikke være under 120°. Røret skal føres vandret og, hvis dette ikke er muligt, skal det gå opad fra udgangspunktet og derefter føres til en ydervæg.

- Efter installationen skal du sikre dig, at emhætten er i vandret for at undgå at der ophober sig fedt i den ene side. Se Illustration 6.

Afb. 1
