BRUGSANVISNING SC 1 KARCHER

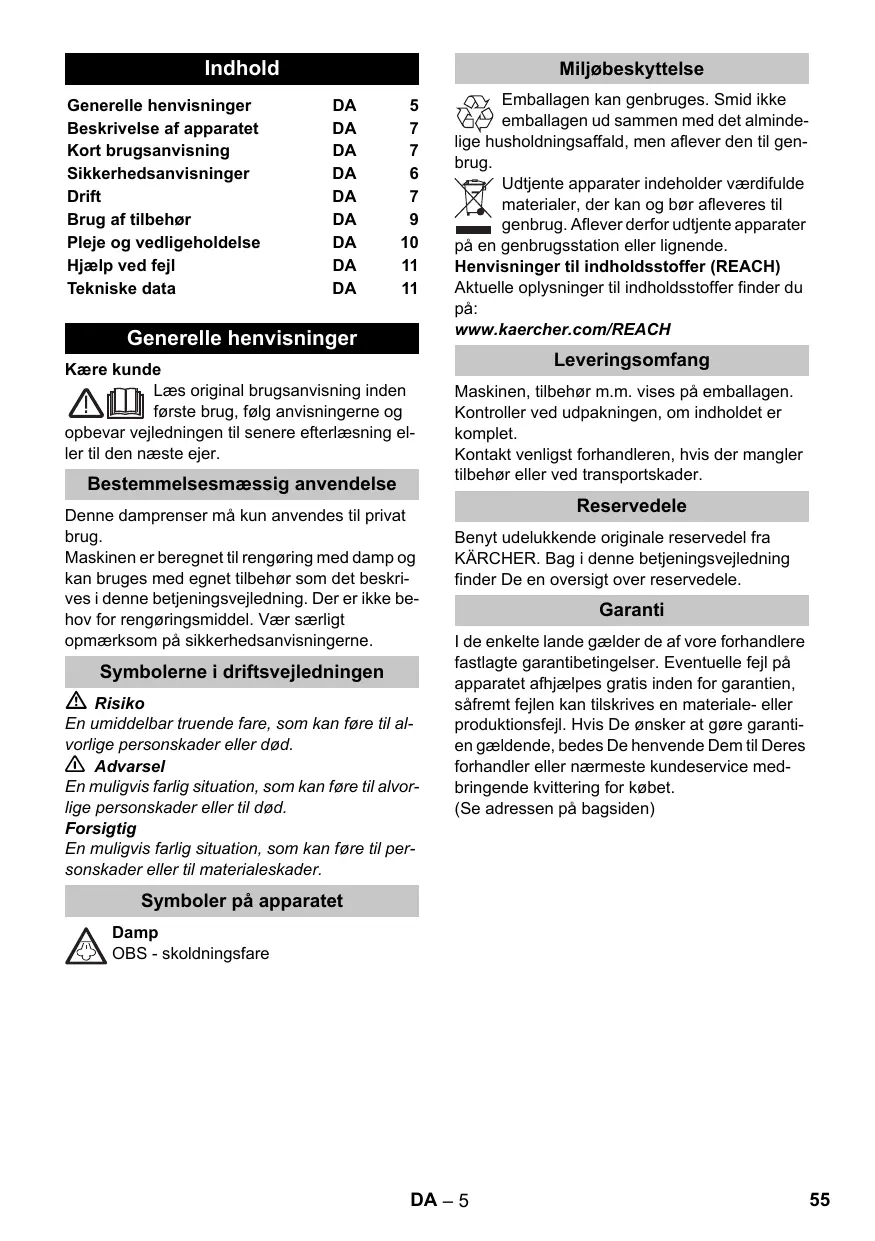

Generelle henvisninger	DA	5
Beskrivelse af apparatet	DA	7
Kort brugsanvisning	DA	7
Sikkerhedsanvisninger	DA	6
Drift	DA	7
Brug af tilbehør	DA	9
Pleje og vedligeholdelse	DA	10
Hjælp ved fejl	DA	11
Tekniske data	DA	11

Generelle henvisninger

Kære kunde

Læs original brugsanvisning inden første brug, følg anvisningerne og

opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Bestemmelsesmæssig anvendelse

Denne damprenser må kun anvendes til privat brug.

Maskinen er beregnet til rengøring med damp og kan bruges med egnet tilbehør som det beskrives i denne betjeningsvejledning. Der er ikke behov for rengøringsmiddel. Vær særligt opmærksom på sikkerhedsanvisningerne.

Symbolerne i driftsvejledningen

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Symboler på apparatet

Damp

OBS - skoldningsfare

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Reservedele

Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejledning finder De en oversigt over reservedele.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garanti- en gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice med- bringende kvittering for købet.

(Se adressen på bagsiden)

Sikkerhedsanvisninger

Risiko

Det er forbudt at bruge højtryksrenseren i områder, hvor der er eksplosionsfare.
Ved anvendelse af damprenseren i fareområder skal de relevante sikkerhedsforskrifter overholdes.
■ Renseren må ikke bruges i svømmebassiner som indeholder vand.
Renseren må ikke bruges til rengøring af el-apparater, f.eks. bageovne, emhætter, mikrobølgeovne, fjernsyn, lamper, føntørrer, el-radiatorer osv.
■ Kontroller at renser og tilbehør er korrekt og i orden før brug. Hvis renseren ikke er i en fejlfri tilstand, må den ikke benyttes. Kontroller venligst specielt tilslutningsledningen, sikkerhedslåset og dampslangen.
En beskadiget tilslutningsledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-installatør.
Udskift beskadigede dampslanger med det samme. Der må kun anvendes en af producenten anbefalet dampslange (bestillingsnr. se reservedelsliste).
Rør aldrig ved netstik og stikkontakt med fugtige hænder.
■ Afdamp ikke genstande, der indeholder sundhedstruende stoffer (f.eks. asbest).
Berør aldrig dampstrålen med hånden på nært hold og ret den aldrig mod mennesker eller dyr (skoldningsfare).

Advarsel

Højtryksrenseren skal altid tilsluttes et elektrisk stik, der er installeret af en elektriker iht. IEC 603064.

Højtryksrenseren må kun sluttes til vekselstrøm. Spændingen skal svare til angivelsen på typeskiltet.

Tilslut damprenseren til stikdåser med tilkoblet FI-sikkerhedsafbryder i vådrum, f.eks. ba-deværelser.

Uegnede forlængerledninger kan være farlige. Anvend kun stænkvandsbeskyttet forlænerkabel med en min. diameter på 3x1 mm ^2 .

■ Forbindelsen mellem net- og forlængerkablet må ikke ligge i vand.

Ved udskiftning af tilkoblinger på strøm- eller forlængerledninger skal stænkvandsbeskyttelsen og den mekaniske styrke forblive intakt.

Brugeren skal anvende højtryksrenseren iht. dens anvendelsesformål. Han skal tage hensyn til de lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med højtryksrenseren.
Dette apparat er ikke beregnet til brug af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet.
Lad aldrig højtryksrenseren være uden opsyn, mens den er i drift.
Vær forsigtig ved rengøring af flisebelagte vægge med stikdåser.

Forsigtig

Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter.
Hæld aldrig opløsningsmidler, opløsningsholdige væsker eller ufortyndede syrer (f.eks. rengøringsmidler, benzin, farvefortynder og acetone) i vandtanken, da de angriber damprenserens materialer.
■ Damprenseren skal stå på et fast underlag.
■ Maskinen bør kun bruges og opbevares iht. beskrivelsen, hhv. figuren!
■ Damphåndtaget må ikke klemmes fast under driften.
Beskyt damprenseren mod regn. Må ikke opbevares udendørs.

Sikkerhedsanordninger

Forsigtig

Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås.

Trykregulator

Trykregulatoren sørger for, at kedeltrykket er så konstant som muligt under driften. Varmesystemet kobles fra, når det maksimale driftstryk i kedlen er opnået og kobles til igen ved trykfald i kedlen pga. dampudtagning.

Sikkerhedstermostat

Hvis trykreguleringen svigter, og kedlen overophedes, kobler sikkerhedstermostaten maskinen fra. Kontakt den ansvarlige Kärcher-kundeservice for at få sikkerhedstermostaten nulstillet.

Sikkerhedslås

Sikkerhedslåsen lukker kedlen for det forestående damptryk. Hvis trykregulatoren er defekt, og i

kedlen opstår et overtryk, åbnes en overtryksventil i sikkerhedslåsen, og der strømmer damp ud igennem låsen.

Kontakt den ansvarlige KÄRCHER-kundeservice, inden damprenseren tages i brug igen.

Beskrivelse af apparatet

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

→ Se hertil figurerne på siderne!

A1 Kontrollampe (grøn) – netspænding tilkoblet

A2 Kontrollampe - varme (ORANGE)

A3 Sikkerhedslås

B3 Omstiller til dampmængde (med børnesikring)

B4 Dampkontakt

B5 Dampslange

C1 Punktstråledyse

C2 Damp-turbobørste

C3 Rundbørste (5x)

D1 Hånddyse

D2 Frottébetræk

D3 Mikrofiber slibeklud

E1 Forlængerrør (2 styk)

E2 Åbnetast

F1 Gulvmundstykke

F2 Holdeklemmer

F3 Gulvklud (2x)

→ Se figurerne på side 2

1 Skru sikkerhedslåsen af og påfyld damprenseren med max. 1 liter vand.

2 Sikkerhedslåset skrues ind.

3 Sæt netstikket i.

4 Vent til den orange kontrollampe slukker.

5 Tilslut tilbehør til damppistol.

Damprenseren er klar til brug.

Drift

Montering af tilbehør

Figur A

→ Stik styringsrulle og transporthjulene i og lad dem gå i hak.

Figur B

→ Forbind det nødvendige tilbehør (se kapitel "brug af tilbehøret") med damppistolen. Hertil skal det åbne ende af tilbehøret stikkes på damppistolen og skubbes så langt på damppistolen, indtil åbnemekanismen går i hak.

Figur D

→ Brug forlængerrøret om nødvendigt. Hertil forbindes begge forlængerrør med damppistolen. Sæt det nødvendige tilbehør på forlængerrørets frie ende.

Adskillelse af tilbehør

Risiko

Der kan dryppe varmt vand ud, när tilbehørsdelene skilles ad! Tilbehørsdele må aldrig adskilles mens der strømmer damp ud - skoldningsfare!

→ Sæt omstilleren til dampmængden tilbage (damphåndtag spærret).

→ Figur E

For at adskille tilbehørsdele skal åbnemekanismen trykkes og delene trækkes fra hinanden.

Påfyldning af vand

Bemærk: Hvis der altid anvendes alm. destille-ret vand er det ikke nødvendigt at afkalke kedlen.

Forsigtig

Brug ikke kondensvand fra tørretumbleren!

Fyld ikke rengøringsmidler eller andre tilsætningsstoffer i!

→ Skru vantilløbsslangen fra renseren.

→ Der påfyldes maksimalt 1 liter frisk vand i kedlen.

Bemærk: Hvis der benyttes varmt vand, forkortes opvarmningstiden.

→ Sikkerhedslåset skrues igen fast på rense- ren.

Tænd for maskinen

→ Stil damprenseren på et fast underlag.

Forsigtig

Renseren må ikke bæres under rengøringsarbejder.

→ Sæt netstikket i en stikdåse. Begge kontrollamper skal lyse.

Forsigtig

Tænd renseren ikke hvis der ikke er vand i kedlen. Renseren kan ellers overhedes (se hjælp ved fejl).

→ Efter ca. 8 minutter slukker den orange kontrollampe - varmer. Damprenseren er klar til brug.

Regulering af dampmængde

Med omstilleren til dampmængden reguleres den udstrømmende dampmængde. Omstilleren har tre stillinger:

maksimalt dampmængde

reduceret dampmængde

ingen damp -børnesikring

Bemærk: I denne stilling kan damphånd- taget ikke betjenes.

→ Sæt omstilleren til den ønskede dampmængde.
→ Tryk damphåndtaget, ret først damppistolen mod en klud, indtil dampen kommer ud jævnt.
Bemærk: Damprenserens varmesystem kobler til gentagne gange under brugen for at opretholde trykket i kedlen. I den forbindelse lyser den orange kontrollampe - varmer.

Efterfyldning af vand

Det er nødvendigt at påfylde kedlen med vand, hvis dampmængden reduceres under arbejdet og hvis der ikke længere kommer damp ud.

Bemærk: Sikkerhedslåsen kan ikke åbnes, så længe der er et lavt tryk i kedlen.

→ Træk netstikket ud af stikkontakten.
→ Damphåndtaget trykkes indtil der ikke længere udstrømmer damp. Renserens kedel er nu uden tryk.
→ Skru vantilløbsslangen fra renseren.

Risiko

Når sikkerhedslåsen åbnes, kan der komme lidt restdamp ud. Sikkerhedslåset bør åbnes forsigtigt, der er fare for skoldning.

→ Der påfyldes maksimalt 1 liter frisk vand i kedlen.

Risiko

Hvis kedlen er varmt, er der fare for skoldning, eftersom vandet kan sprøjte bagud, när det fyldes på! Der må ikke påfyldes rengøringsmiddel eller andre former for tilsætning!

→ Sikkerhedslåset skrues igen fast på rense- ren.
→ Sæt netstikket i en stikdåse.
→ Efter ca. 8 minutter slukker den orange kontrollampe - varmer.
Damprenseren er klar til brug.

Sluk for maskinen

→ Træk netstikket ud af stikkontakten.

Opbevaring af damprenseren

→ Figur F

• Sæt forlængerrør ind i den store holder til tilbehør.
• Sæt hånddysen og punktstråledysen hver på et forlængerrør.
• Sæt rundbørsten ind i mellemholderen til tilbehør.
  – Hæng gulvdysen ind i parkeringsholderen.
• Dampslangen vikles omkring forlængerrørene og damppistolen sættes ind i gulvdysen.

Brug af tilbehør

Vigtige oplysninger om anvendelse

Rensning af gulve

Det anbefales at feje eller suge gulvet før brugen af damprenseren. På den måde fjernes tilsmudsning/løse partikler allerede før vådrensningen.

Opfriskning af tekstiler

Inden tekstiler behandles med damprenseren, skal man altid kontrollere tekstilernes forligelighed et skjult sted: Afdamp tekstilernes først, lad tekstilerne tørre og kontroller så tekstilernes farve og form.

Rengøring af laminerede eller lakerede overflader

Ved rengøring af lakerede/malede eller kunststofcoatede overflader som f.eks. køkken- og almindelige møbler, døre, parket kan der løsnes voks, møbelpolitur, kunststofcoating eller farve eller der kan opstå pletter. Ved rengøring af disse overflader damp ført en klud og visk med klu-den over overfladen.

Forsigtig

Dampen må ikke rettes mod limede kanter, det kan løsne limen. Renseren må ikke bruges til rengøring af uforseglede træ- eller parketgulve.

Rengøring af glas

Ved lave udendørstemperaturer, især om vinteren, bør ruden opvarmes idet hele glasoverfladen afdampes. På den måde undgås spændinger på overfladen, som kan føre til et glasbrud.

Rens derefter vinduet med hånddysen og overtræk. Brug rudeafstyrgeren til at fjerne vand eller tør overfladen med en klud.

Forsigtig

For at undgå skader, må dampen ikke rettes mod forseglede steder på vinduesrammen.

Damppistol

Damppistolen kan også anvendes uden tilbehør, f.eks.:

• til at fjerne lugter og folder fra hængende tøj idet tøjet afdampes med en afstand på 10-20 cm.
• til afstøvning af planter. Overhold her en afstand på 20-40 cm.
• til våd fjernelse af støv idet kluden afdampes og derefter bruges til at rense møblerne.

Punktstråledyse

Jo nærmere dysen holdes imod de tilsmudsede steder, desto stærkere er rengøringseffekten fordi temperaturen og dampen er højest ved dy-sens udslip. Især praktisk til rengøring af utilgængelige steder, fuger, armaturer, afløb, vaskekummer, wc'er, persienner eller radiatorer.

Før damprengøringen kan man dryppe eddike eller citronsyre på stærke aflejringer, lad det indvirke 5 minutter og afdamp så.

Rundbørste

Rundbørsten kan monteres på punktstråledysen som supplering. Via børstning kan hårdnakkede tilsmudsninger lettere fjernes.

Forsigtig

Ikke egnet til rengøring af sensitive overflader.

→ Figur ©

Monter rundbørsten på punktstråledysen.

Dampturbo-børste

Anvendelse:

– Hjørner, fuger
– svært tilgængelige steder

Dampturbo-børsten sættes i svingninger af den udstrømmende damp og er ideel til rengøring af ekstrem tilsmudsning også på svært tilgængelige steder i køkken og bad.

OBS

Længere brugstider af dampturbo-børsten kan føre til gennemblødningsforstyrrelser i hænderne på grund af vibrationen (krible i fingrene, kolde finger). Hvis det sker skal der holdes arbejdspauser.

En generel gyldig varighed for brugen kan ikke fastlægges fordi det er afhængig af flere faktorer:

• Personligt anlæg for en dårlig blodtilførsel (ofte kolde finger, kriblen i fingrene).
• Et hårdt greb har en dårlig indflydelse på blodtilførslen.
• Et uafbrudt drift er dårligere end et drift som afbrydes ind imellem med pauser.

Ved regelmæssigt og langvarig brug af dampturbo-børsten og ved gentagende fremkaldelse af de tilsvarende symptomer (f.eks. kriblen i fingrene, kolde finger), anbefaler vi at konsultere en læge.

Hånddyse

Træk venligst frottéovertrækket over hånddysen. Især velegnet til små overflader, som kan va- skes, brusekabiner og spejl.

Mikrofiber slibeklud

Træk mikrofiber slibekluden over hånddysen.

Anvendelse:

• Fjernelse af kalk og sæberester i badeværelser (f.eks. brusenicher, flisebelagte vægge).
• Ved rengøring af f.eks spejl anbefaler vi at polere spejlet senere med en mikrofiberklud (mikrofiber-kludsæt „Bad“, bestillingsnummer 2.863-171).

Kan vakses på 60 °C, brug venligst intet blødgøringsmiddel. Ikke egnet til tørretumbler.

Gulvdyse

Egnet til alle væg- og gulvbelægninger som kan vaskes, f.eks. stengulve, fliser og PVC-gulve.

Sørg for at arbejde langsomt på meget snavsede flader, så dampen har længere tid at virke i.

Bemærk: Rester af rengøringsmidler eller pleje-emulsioner, som stadig sidder på den overflade som skal renses, kan forårsage striber ved damprengøringen. Disse striber forsvinder dog efter flere anvendelser.

→ Figur G

Fastgør gulvkluden på gulvdysen.

1 Fold gulvkluden på langs og sæt gulvdysen på kluden.
2 Åbn holdeklemmerne.
3 Læg kludens endestykke ind i åbningen.
4 Luk holdeklemmerne.

Forsigtig

Fingrene må ikke være imellem klemmerne.

Parkere gylvdysen

→ Figur H

Ved pauser hænges gulvdysen i parkeringsholderen.

Der må kun foretages servicearbejder, når netstikket er trukket ud og damprenseren kølet af.

Skylle kedelen

Damprenserens kedel bør senest skylles efter hvert 10. påfyldning.

→ Kedlen fyldes med vand og rystes kraftigt. Derved løsner sig kalkrester som er aflejret på kedlens bund.
→ Vandet tømmes.

Afkalkning af kedlen

Bemærk: Hvis der altid anvendes alm. destille-ret vand er det ikke nødvendigt at afkalke kedlen.

Eftersom der sætter sig kalk på kedelvæggen, anbefaler vi, at De afkalker kedlen med følgende intervaller (KP=Kedelpåfyldninger):

Hårdhed		° dH	mmol/l	KP
I	blødt	0-7	0-1,3	55
II	middel	7-14	1,3-2,5	45
III	hårdt	14-21	2,5-3,8	35
IV	meget hårdt	>21	>3,8	25

Bemærk: De kan få oplysninger om vandtypen i Deres område hos Deres vandforsyningsmyn-dighed eller de kommunale værker.

→ Træk netstikket ud af stikkontakten.
→ Motoren skal køles ned.
→ Skru vantilløbsslangen fra renseren.
→ Tøm vandet helt fra kedlen (se figur 1).

Advarsel

Benyt udelukkende produkter, der er frigivet af Kärcher for at undgå skader på damprenseren.

→ Til afkalkning anvendes KÄRCHER afkalkningsstiks (bestillingsnummer 6.295-047). Ved blanding af afkalkningsopløsningen skal doseringsanvisningerne på emballagen overholdes.

Forsigtig

Vær forsigtig ved påfyldning og tømning af damprenseren. Afkalkningsopløsningen kan an- gribe sarte overflader.

Skru ikke sikkerhedslåsen på, mens der afkalkes. Benyt ikke damprenseren, mens der endnu er afkalkningsmiddel i kedlen.

→ Hæld afkalningsopløsningen ud når der er gået 8 timer. Der vil stadig være en rest af opløsning i damprenserens kedel, skyl derfor kedlen to til tre gange med koldt vand for at fjerne alle rester af afkalker.

Bemærk: Gulvklud og frottébetræk er forvaske-de og kan derfor anvendes til arbejde med damprenseren med det samme.

→ Vask snavsede gulvklude og frottébetræk ved 60°C i vaskemaskinen. Benyt ikke skyllemiddel, så bliver kludene ved med at være gode til at optage snavs. Kludene kan gå i tørretumbleren.

Hjælp ved fejl

Fejl skyldes ofte simple årsager, som De selv kan afhjælpe med følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, bedes De henvende Dem til den autoriserede kundeservice.

Risiko

Der må kun foretages servicearbejder, når netstikket er trukket ud og damprenseren kølet af. Reparationsarbejder på damprenseren må kun udføres af den autoriserede kundeservice.

Lang opvarmningstid

Damprenseren er kalket til

→ Afkalk dampkedlen.

Ingen damp

Ikke mere vand i dampkedlen

→ Sluk for renseren
→ Se „Efterfyldning af vand“ side 8

Damphåndtaget kan ikke trykkes ind

Damphåndtaget er blokeret med läsemekanismen/børnesikring.

→ Sæt omstilleren til dampmængden fremad.

Høj vandudslip

Dampkedel overfyldt.

→ Tryk damppistolen så længde, indtil der udslipper mindre vand.

Damprenseren er kalket til

→ Afkalk dampkedlen.

Tekniske data

Strømtilslutning
Spænding	220-240 V1~50/60 Hz
Beskyttelsesklasse	I
Beskyttelsesniveau	IPX4
Ydelsesdata
Varmeydelse	1500 W
Maks. driftstryk	0,32 MPa
Opvamningstid	8 Minutter
Dampmængde
Konstant damp	40 g/min
Dampstød max.	100 g/min
Mål
Dampkedel	1,0 l
Vægt (uden tilbehør)	3,1 kg
Bredde	254 mm
Længde	380 mm
Højde	260 mm

Forbehold for tekniske ændringer!

Innhold

Generelle merknader	NO	5
Beskrivelse av apparatet	NO	7
Kortveiledning	NO	7
Sikkerhetsanvisninger	NO	5
Drift	NO	7
Bruk av tilbehør	NO	8
Pleie og vedlikehold	NO	10
Feilretting	NO	10
Tekniske data	NO	11

Generelle merknader

Kjære kunde,

(Se adresse på baksiden)

Sikkerhetsanvisninger

⚠️ Fare

• Sett forlengelsesrørene i holderen for tilbehør.
• Sett händdyse og punktstråledyse på et forlengelsesrør.
• Sett rundbørsten i midterste holderen for tilbehør.
• Sett gulvdysen i parkeringsholderen.
• Dampslange vikles rundt forlengelsesrørene og damppistolen settes i gulvdysen.

Bruk av tilbehør

Damp skal ikke rettes mot forseglede steder på vindusrammen, de kan ta skade.

Damppistol

Rundbørsten festes til punktstråledysen.

Dampturbobørste

Anvendelse:

TRekk mikrofiber poleringsklut over hånddysen. Anvendelse:

Under avkalkingen må sikkerhetslåsen ikke skrus til på apparatet.

Bruk aldri damprenseren mens det er avkalkingsmiddel i kjelen.

Säkerhetsanvisningar

⚠️ Fara

A6 Nätkabel med nätkontakt

Symboler på apparaten

Para

POZOR - nebezpečenstvo obarenia

70 206 667 • www.karcher.dk

EE Kärcher OÜ, Pirita tee 102, 12011 Tallinn,

600 5831 • www.karcher.com

ES Kärcher, S.A., Pol. Industrial Font del Radium, Josep Trueta, 6-7, 08403 Granollers (Barcelona),

902 170 068 • www.karcher.es
