KASUTUSJUHEND SC 1 KARCHER

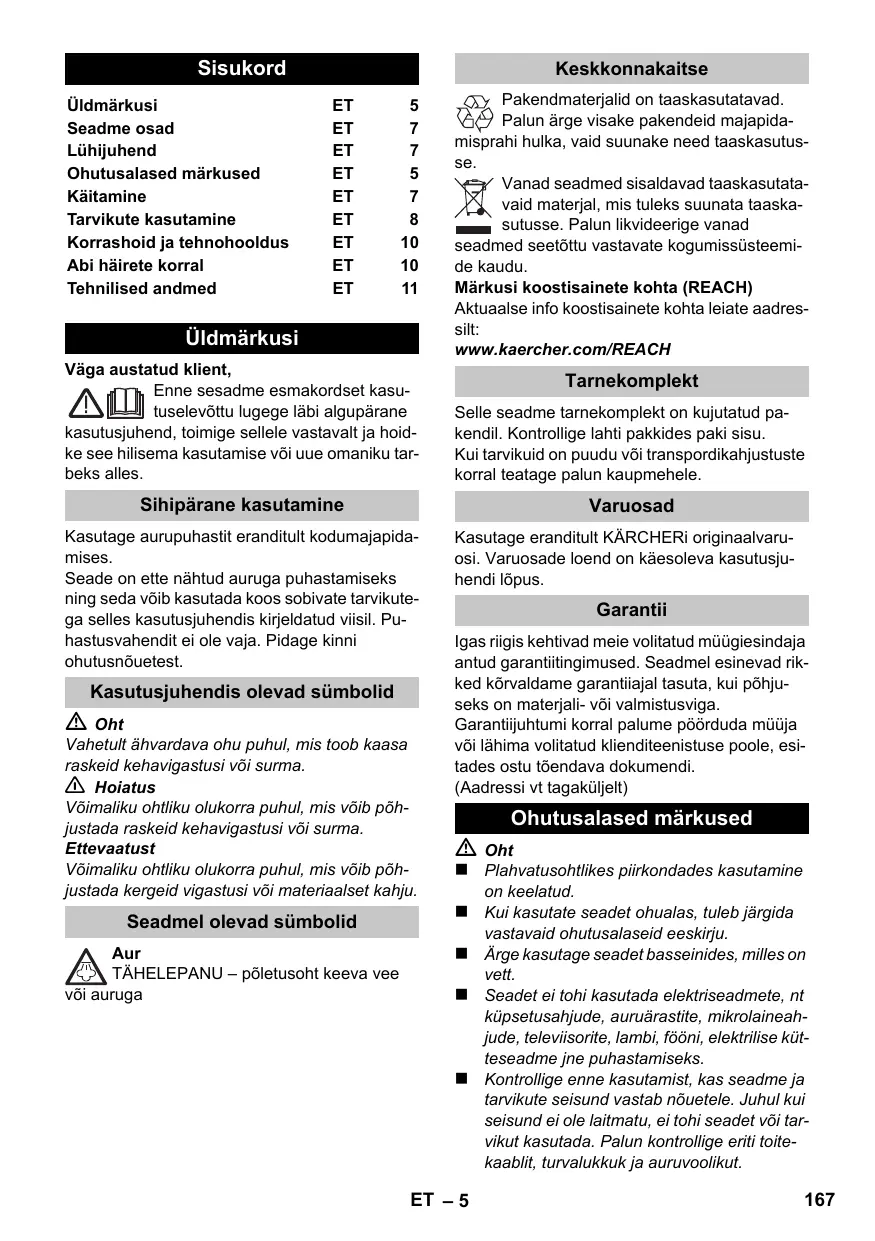

Üldmärkusi	ET	5
Seadme osad	ET	7
Lühijuhend	ET	7
Ohutusalased märkused	ET	5
Käitamine	ET	7
Tarvikute kasutamine	ET	8
Korrashoid ja tehnohooldus	ET	10
Abi häirete korral	ET	10
Tehnilised andmed	ET	11

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset kasutuselevõttu lugege läbi algupärane

kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sihipärane kasutamine

Kasutage aurupuhastit eranditult kodumajapida-mises.

Seade on ette nähtud auruga puhastamiseks ning seda võib kasutada koos sobivate tarvikute-ga selles kasutusjuhendis kirjeldatud viisil. Pu-hastusvahendit ei ole vaja. Pidage kinni ohutusnõuetest.

Kasutusjuhendis olevad sümbolid

⚠️ Oht

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

⚠️ Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib põh-justada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib põh-justada kergeid vigastusi või materiaalset kahju.

Seadmel olevad sümbolid

Aur

TÄHELEPANU – põletusoht keeva vee

või auruga

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad.

Palun ärge visake pakendeid majapida-misprahi hulka, vaid suunake need taaskasutus-se.

Vanad seadmed sisaldavad taaskasutata- vaid materjal, mis tuleks suunata taaska- sutusse. Palun likvideerige vanad

seadmed seetõttu vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele.

Varuosad

Kasutage eranditult KÄRCHERi originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi löpus.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhju-seks on materjali- või valmistusviga.

Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Ohutusalased märkused

Oht

Plahvatusohtlikes piirkondades kasutamine on keelatud.
Kui kasutate seadet ohualas, tuleb järgida vastavaid ohutusalaseid eeskirju.
- Ärge kasutage seadet basseinides, milles on vett.
Seadet ei tohi kasutada elektriseadmete, nt küpsetusahjude, auruärastite, mikrolaineahjude, televiisorite, lambi, fööni, elektrilise kütteseadme jne puhastamiseks.
Kontrollige enne kasutamist, kas seadme ja tarvikute seisund vastab nõuetele. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. Palun kontrollige eriti toite-kaablit, turvalukkuk ja auruvoolikut.

Kahjustatud toitekaabel lasta viivitamatult volitatud hooldustöökojal/elektrikul välja va- hetada.
Kahjustatud auruvoolik kohe välja vahetada. Kasutada on lubatud ainult tootja poolt soovitatud auruvoolikut (tellimisnumber vt varuosade nimekiri).
Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega.
Ärge töödelge auruga esemeid, mis sisalda- vad tervisele ohtlikke aineid (näit. asbesti).
Ärge kunagi pistke kätt aurojoa lähedale ega suunake seda inimestele või loomadele (põletusoht).

Hoiatus

Seadet tohib ühendada ainult pistikupessa, mis on elektrimontööri poolt paigaldatud vastavalt standardile IEC 60364.
Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele.
Niisketes ruumides, näit. vannitoas, ühenda- ge seade vooluvörku pistikupesadest, millel on FI-kaitselüli.
Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Kasutage ainult veepritsmete vastu kaitstud pikenduskaablit, mille ristlõige on vähemalt 3x1 mm².
■ Toitepistiku ja pikenduskaabli ühenduskoht ei tohi vees olla.
Võrgu- või pikenduskaabli konnektorite väl-javahetamise korral peab olema tagatud kaitstus veepritsmete vastu ning mehhaaniline stabiilsus.
Seadet tuleb kasutada selle otstarbe kohaselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades pöörata tähelepanu ka läheduses viibivatele inimestele.
■ Masinat ei tohi kasutada isikud (sh lapsed), kelle füüsilised, sensoorsed või vaims med või- med on piiratud või kellel puuduvad vajalikud kogemused ja/või teadmised, v.a. mõne nende turvlisuse eest vastutava isiku järel- valve all või juhul, kui see isik on neid masina kasutamise osas juhendanud. Laste üle peab olema järelvalve tagamaks, et nad ma- sinaga ei mängi.
Töötavat seadet ei tohi mitte kunagi jätta järelevalveta.
■ Ettevaatust kahhelkividest seinte puhastamisel, milles on pistikupesi.

Ettevaatust

Jälgida, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumi-

sega, rebimisega ega muul viisil. Toitejuht-med peavad olema kaitstud kuumuse, öli ja teravate servade eest.

Ärge kunagi valage veepaaki lahusteid, lahusteid sisaldavaid vedelikke ega lahjendamata haddeid (näit. puhastusvahendeid, bensiini, värvilahustit ja atsetooni), kuna need rikuvad seadmes kasutatud materjale.
Seade peab olema stabiilsel alusel.
■ Kasutage või ladustage seadet ainult vasta- valt kirjeldusele või joonisele!
- Ärge kiiluge auruhooba töö käigus kinni.
■ Kaitske seadet vihma eest. Ärge ladustage väljas.

Ohutusseadised

Ettevaatust

Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada.

Röhuregulaator

Rõhuregulaator hoiab rõhu katlas seadme töö käigus võimalikult konstantsena. Kui katlas saavutatakse maksimaalne töörõhk, lülitatakse küte välja ning uuesti sisse, kui rõhk katlas auru väljumise tõttu langeb.

Turvatermostaat

Kui rõhuregulaator rivist välja langeb ja seade kuumeneb üle, lülitab turvatermostaat seadme välja. Pöörduge turvatermostaadi lähtestamiseks firma KÄRCHER klienditeenindusse.

Turvalukk

Turvalukk sulgeb katla tõusva aurusurve vastu. Kui rõhuregulaator on defektne ja katlas tekkib ülerõhk, avaneb turvalukus olev ülerõhuventiil ja aur pääseb läbi luku välja.

Pöörduge seadme uuesti kasutuselevõtuks firma KÄRCHER klienditeenindusse.

Seadme osad

Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele.

→ Jooniseid vt volditaval leheküljel!

A1 Märgutuli (roheline) – vörgupinge on olemas

A2 Kütte märgutuli (ORANŽ)

A3 Turvalukk

A4 Tarvikute hoidik

A5 Põrandaotsaku parkimishoidik

B2 Luku vabastusklahv

E1 Pikendustorud (2 tükki)

E2 Luku vabastusklahv

F1 Põrandadüüs

F2 Kinnitusklamber

F3 Pôrandalapp (2x)

Lühijuhend

→ Joonised vt Ik 2

1 Kruvige turvalukk maha ja valage aurupu-hastisse maksimaalselt 1 l vett.

2 Kruvige turvalukk kohale.

3 Ühendadage vörgupistik. Põleb roheline ja oranp märgutuli.

4 Oodake, kuni oranž märgutuli kustub.

5 Ühendage tarvikud aurupüstoliga. Aurupuhasti on tööks valmis.

Käitamine

→ Torgake kohale juhtrull ja transpordirattad ja laske asendisse fikseeruda.

Joonis B

→ Ühendage vajalikud tarvikud aurupüstoliga (vt ptk „Tarvikute kasutamine“). Selleks torgake tarviku lahtine ots aurupüstolile ning lükake nii kaugele aurupüstolile, kuni aurupüstoli lukustusklahv asendisse fikseerub.

Joonis D

→ Kasutage vajaduse korral pikendustorusid. Selleks ühendage üks või mõlemad pikendustorud aurupüstoliga. Lükake vajalikud tarvikud pikendustoru vabale otsale.

Tarvikute mahavõtmine

⚠️ Oht

Tarvikuid maha võttes võib kuuma vett välja tilkuda! Ärge kunagi võtke tarvikuid maha, kui auru välja voolag - põletusoht!

→ Seadke aurugkoguse valikulüliti taha (auruhoob blokeeritud).

→ Joonis E

Lisaseadmete äravõtmiseks vajutage lukustusse vabastusklahvi ja tömmake lisaseade ära.

Vee sissevalamine

Märkus: Kui kasutate pidevalt kaubanduses saadaolevat destilleeritud vett, ei ole dekaltsifikatsioon vajalik.

Ettevaatust

Ärge kasutage pesukuivati kondensvett!

Ärge valage paaki puhastusvahendeid või muid lisandeid!

→ Kruvige turvalukk seadme küljest maha.

→ Tühjendage katel täielikult veest (vt joonist Ⅱ).

→ Valage katlasse maksimaalselt 1 liitrit värsket kraanivett.

Märkus: Soe vesi lühendab kütmisaega.

→ Kruvige turvalukk uuest seadme külge.

Seadme sisselülitamine

→ Seade asetada kövale pinnale.

Ettevaatust

Seadet ei tohi puhastamise ajal kanda.

→ Torgake vörgupistik seinakontakti. Mölemad märgutuled peavad põlema.

Ettevaatust

Ärge lülitage seadet sisse, kui katlas ei ole vett. Seade võib vastasel korral üle kuumeneda (vt abi rikete korral).

→ Umbes 8 minuti pärast kustub oranž märgutuli - küte.

Aurupuhasti on tööks valmis.

Aurukoguse reguleerimine

Aurugkoguse valikulülitiga reguleeritakse väljavoolavat aurukogust. Valikulülitil on kolm asendit:

Maksimaalne aurukogus

Vähendatud aurukogus

Auru ei eraldu - lapselukk

Märkus: Selles asendis ei saa auruhooba liigutada.

→ Seadke valikulüliti vajalikule aurukogusele.
→ Vajutage auruhoovale, seejuures suunake aurupüstol esmalt riidelapile, kuni auru eral-dub ühtlaselt.
Märkus: Aurupuhasti küte lülitub kasutamise ajal ikka ja jälle sisse, et säilitada rõhku katlas. Seejuures põleb oranž märgutuli - küte.

Vee lisamine

Vee lisamine katlasse on vajalik, kui töö käigus aurukogus väheneb, kuni lõpuks ei tule enam üldse auru.

Märkus: Turvalukku ei saa avada, kui katlas on veel natuke rõhku.

→ Tõmmake võrgupistik seinakontaktist välja.
→ Vajutage auruhooba, kuni auru enam ei eraldu. Seadme katlas ei olen nüüd rõhku.
→ Kruvige turvalukk seadme küljest maha.

⚠️ Oht

Turvalukku avades võib välja tulla veel väike kogus auru. Avage turvalukk ettevaatlikult - põletusoht.

→ Valage katlasse maksimaalselt 1 liitrit värsket kraanivett.

⚠️ Oht

Kui katel on kuum, tuleb arvestada põletusohuga, kuna vett lisades võib seda tagasi pritsida! Ärge valage paaki puhastusvahendit ega muid lisandeid!

→ Kruvige turvalukk uuest seadme külge.
→ Torgake vörgupistik seinakontakti.
→ Umbes 8 minuti pärast kustub oranž märgutuli - küte.

Aurupuhasti on tööks valmis.

Seadme väljalülitamine

→ Tõmmake võrgupistik seinakontaktist välja.

Seadme ladustamine

→ Joonis F

• Torgake pikendustorud tarvikutele möeldud suurtesse hoidikutesse.
• Torgake nii käsidüüs kui punktdüüs pikendustorudele.
• Torgake ümarhari tarvikutele möeldud kesk-misse hoidikusse.
  – Riputage põrandaotsik parkimishoidikusse.
• Mähkige auruvoolik pikendustorude ümber ja torgake aurupüstol põrandadüüsi otsa.

Tarvikute kasutamine

Tähtsaid näpunäiteid kasutamiseks

Põrandapindade puhsatamine

Soovitame enne aurupuhasti kasutamist põrand puhtaks pühkida või tõmmata. Nii ei ole põrandal juba enne märgpuhastust mustust/lahtisi osakesi.

Tekstiilmaterjalide värskendamine

Enne aurupuhastiga käsitlemist palume alati kontrollida mõnes varjatud kohas, kas tekstiil-pind talub auruga käsitlemist: auruga niisutada, kuivada lasta ja lõpuks kontrollida värvi või vormi muutumist.

Värvitud ja lakitud pindade puhastamine

Lakitud või plastiga kaetud pindade, nt köögi- jm mööbel, uksed, parkett, võivad eralduda vaha, mööblipolituur, plastkatted või värv ja tekkida plekid. Nende pindade puhastamisel niisutage lappi kergelt auruga ja pühkige pinnad lapiga puhtaks.

Ettevaatust

Ärge suunake auru liimitud servadele, sest serv võib lahti tulla. Ärge kasutage seadet töötlemata puit- või parkettpindade puhastamiseks.

Klaasi puhastamine

Kui välistemperatuur on madal, eriti talvel, soojendage aknaklaasi, aurutades kogu klaasipinda kergelt. Nii väldite pealispinnas tekkivaid pingeid, mis võivad põhjustada klaasi purunemise. Seejärel puhastage aknapinda, kasutades tekstiilkattega käsidüüsi. Tõmmake vesi aknaklaasilt vastava kummist harjaga maha või pühkige pind kuivaks.

Ettevaatust

Ärge suunake auru aknaraami tihendatud kohtadele, et neid mitte kahjustada.

Aurupüstol

Te võite aurupüstolit kasutada ka ilma tarvikuteta, nt:

• löhna ja kortsude eemaldamiseks rippuvatest riideesemetest, aurutades neid 10-20 cm kauguselt.
• taimede puhastamiseks tolmust. Seejuures hoidke seadet taimest 20-40 cm kaugusel.
• niiskeks tolmupühkimiseks, aurutades lappi lühidalt ja pühkides siis sellega mööblit.

Punktdüüs

Mida lähemal on see määrdunud kohale, seda suurem on puhastamise möju, sest düüsi otsas on aur köige tugevam ja temperatuur köige kõrgem. Eriti praktiline raskesti ligipääsetavate kohtade, vuukide, armatuuride, äravoolude, kraanikausside, WC, žalusiide ja radiaatorite puhastamiseks. Tugevaid katlakivi ladestusi võib enne auruga puhastamist piserdada äädika või sidrunhappega, lasta 5 minutit möjuda ja seejärel aurustuda.

Ümar hari

Ümmarguse harja vöib paigaldada täiendavalt punktdüüsile. Nii on harjates kergem eemaldada rasket mustust.

Ettevaatust

Ei sobi tundlike pindade puhastamiseks.

→ Joonis C

– Nurgad, vuugid
– raskesti juuredpääsetavad kohad
Auru turboharja paneb liikuma väljavoolav aur ning see on ideaalne tugeva mustuse kerge vae- vaga eemaldamiseks isegi raskesti ligipääseta- vatest kohtadest köögis ja vannitoas.

NB!

Auruturbo-harja pikem kasutusaeg võib põhjustada käte vibratsioonist tingitud verevarustushäireid (kripeldustunne sõrmedes, külmad sõrmed).

Sellisel juhul palume teha töös vaheaegu.

Üldkehtivat aega seadme kasutamiseks ei ole võimalik kindlaks määrata, sest see sõltub mitmetest mõjuteguritest:

– Isiklik kalduvus halvale verevarustusele (sageli külmetavad sörmed, kribelev tunne sörmedes).

• Seadmest tugevasti kinnihoidumine takistab verevarustust.
• Katkematu töö on halvem kui pausidega töö-tamine.

Kui auruturbo-harja kasutatakse regulaarselt ja pikemat aega ning kui sümptomid ilmnevad korduvalt (näit. kripeldus sörmedes, külmetavad sörmed), soovitame pöörduda arsti poole.

Käsidüüs

Palume tömmata käsiotsakule froteekate. Eriti sobiv väikeste pestavate pindade, dušikabiinide ja peeglite jaoks.

Mikrokiud-abrasiivlapp

Tömmake mikrokiud-abrasiivlapp üle käsidüüsi.

Kasutamine:

• Katlakivi ja seebijääkide eemaldamiseks vannitoast (nt dušikabiinidest, kahhelseintelt).
• Kui puhastatakse nt peegleid, soovitame pu-hastamisjärgselt poleerida mikrokiudlapiga (mikrokiudlappide komplekt "Vannituba", tel-limisnr. 2.863-171).

60 °C pestav, loputusvahendit mitte kasutada. Ei sobi kuivatisse.

Põrandadüüs

Sobib köigile pestavatele seina- ja põrandakate- tele, nt kivipõrandatele, plaaditud ja PVC-põran- datele. Töötage tugevalt määrdunud pindadel aeglaselt, et aur saaks kauem mõjuda.

Märkus: Puhastusvahendite või hooldusvedelike jäägid, mis on veel puhastataval pinnal, võivad auruga puhastamisel põhjustada määrdunud kohti, mis aga mitmekordse käsitlemise järel kaovad.

→ Joonis G

Kinnitage põrandalapp põrandadüüsi otsa.

1 Voltige põrandalapp pikuti kokku ja asetage põrandadüüs sellele.
2 Avage kinnitusklambrid.
3 Pange lapi otsad avadesse.
4 Sulgege kinnitusklambrid.

Ettevaatust

Ärge jätke sörmi klambrite vahele.

Põrandaotsiku parkimine

→ Joonis H

Tööd katkestades riputage põrandaotsik parkimishoidikusse.

Korrashoid ja tehnohooldus

⚠️ Oht

Hooldustöid tohib teostada ainult siis, kui võrgupistik on välja tõmmatud ja aurupuhasti jahtunud.

Katla loputamine

Loputage aurupuhasti katelt hiljemalt pärast iga 10. katla täitmist

→ Täitke katel veega ja raputage tugevasti.
Seeläbi tuleb lahti katla põhja kogunenud lubi.
→ Vesi välja valada.

Katla dekaltsifitseerimine

Märkus: Kui kasutate pidevalt kaubanduses saadaolevat destilleeritud vett, ei ole dekaltsifikatsioon vajalik.

Kuna lubi ladestub ka katla seintele, soovitame katelt järgmiste ajavahemike tagant dekaltsifit-seerida (KT=katla täitmine):

Karedusvahemik		° dH	mmol/l	KT
I	pehme	0-7	0-1,3	55
II	keskmine	7-14	1,3-2,5	45
III	kare	14-21	2,5-3,8	35
IV	väga kare	>21	>3,8	25

Märkus: Teie kraanivee kövaduse kohta vöite küsida veemajandusametist vöi linna veevärgist.

→ Tõmmake võrgupistik seinakontaktist välja.
→ Laske seadmel jahtuda.
→ Kruvige turvalukk seadme küljest maha.
→ Tühjendage katel täielikult veest (vt joonist Ⅱ).

Hoiatus

Kasutage eranditult tootedi, mis on firma KÄRC-HER poolt lubatud, et välistada seadme vigastamist.

→ Kasutage katlakivi eemaldamiseks KÄRC-HERi katlakivi eemaldamise pulki (tellimisnr. 6.295-047). Katlakivi eemaldusvahendi la-hust valmistades jälige pakendil olevaid do-seerimisandmeid.

Ettevaatust

Ettevaatust aurupuhasti täitmisel ja tühjendamisel. Lubjaeemaldusvahend võib rikkuda õrnu pindu.

→ Täitke katel lubjaeemaldusvahendiga ja laske lahusel umbes 8 tundi möjuda.

Hoiatus

Lubja eemaldamise ajal ärge kruvige turvalukku seadmele.

Ärge kasutage aurupuhastit, kui katlas on veel dekaltsifitseerimisvahendit.

→ 8 tundi pärast valage kogu dekaltsifitseerimisvahendi lahus välja. Seadme katlasse jäab veel väike kogus lahust, seetõttu loputage katelt kaks kuni kolm korda külma vee-ga, et eemaldada köik dekaltsifitseerimise jäägid.
→ Tühjendage katel täielikult veest (vt joonist Ⅱ).

Tarvikute hooldamine

Märkus: Põrandalapp ja froteekate on juba eelnevalt pestud ning neid võib kohe aurupuhastiga töötades kasutada.

→ Peske määrdunud põrandalappe ja frotee- katteid pesumasinas 60°C juures. Ärge ka- sutage loputusvahendit, et mustus haakuks lappidega paremini. Lappe võib kuivatis kui- vatada.

Abi häirete korral

Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tunnustatud klienditeeninduse poole.

⚠️ Oht

Hooldustöid tohib teostada ainult siis, kui vörgupistik on välja tömmatud ja aurupuhasti jahtunud. Seadme parandustöid tohib läbi viia ainult tunnustatud klienditeenindus.

Pikk kütemisaeg

Aurukatel on lupjunud

→ Eemaldage aurukatlast sinna ladestunud lubi.

Auru ei tule

→ Lülitage seade välja.
→ Vt „Vee lisamine“ Ik 8.

Auruhooba ei saa alla vajutada

Aurukatel on kaitstud lukustusega / lapsekaitsega.

Aurukatel liiga täis

→ Vajutage aurupüstolile, kuni välja tuleb vähem vett.

Aurukatel on lupjunud

→ Eemaldage aurukatlast sinna ladestunud lubi.

Tehnilised andmed

Elektriühendus
Pinge	220-240 V1~50/60 Hz
Elektriohutusklass	I
Kaitseaste	IPX4
Jõudluse andmed
Küttevõimsus	1500 W
Töörõhk, maks.	0,32 MPa
Kuumenemisaeg	8 minutit
Aurukogus
Püsiaur	40 g/min
Aurupahvak max.	100 g/min
Mõõtmed
Aurukatel	1,0 l
Kaal (ilma tarvikuteta)	3,1 kg
Laius	254 mm
Pikkus	380 mm
Kõrgus	260 mm

Tehniliste muudatuste õigused reserveeritud!

Saturs
