ПОСІБНИК КОРИСТУВАЧА SC 1 KARCHER

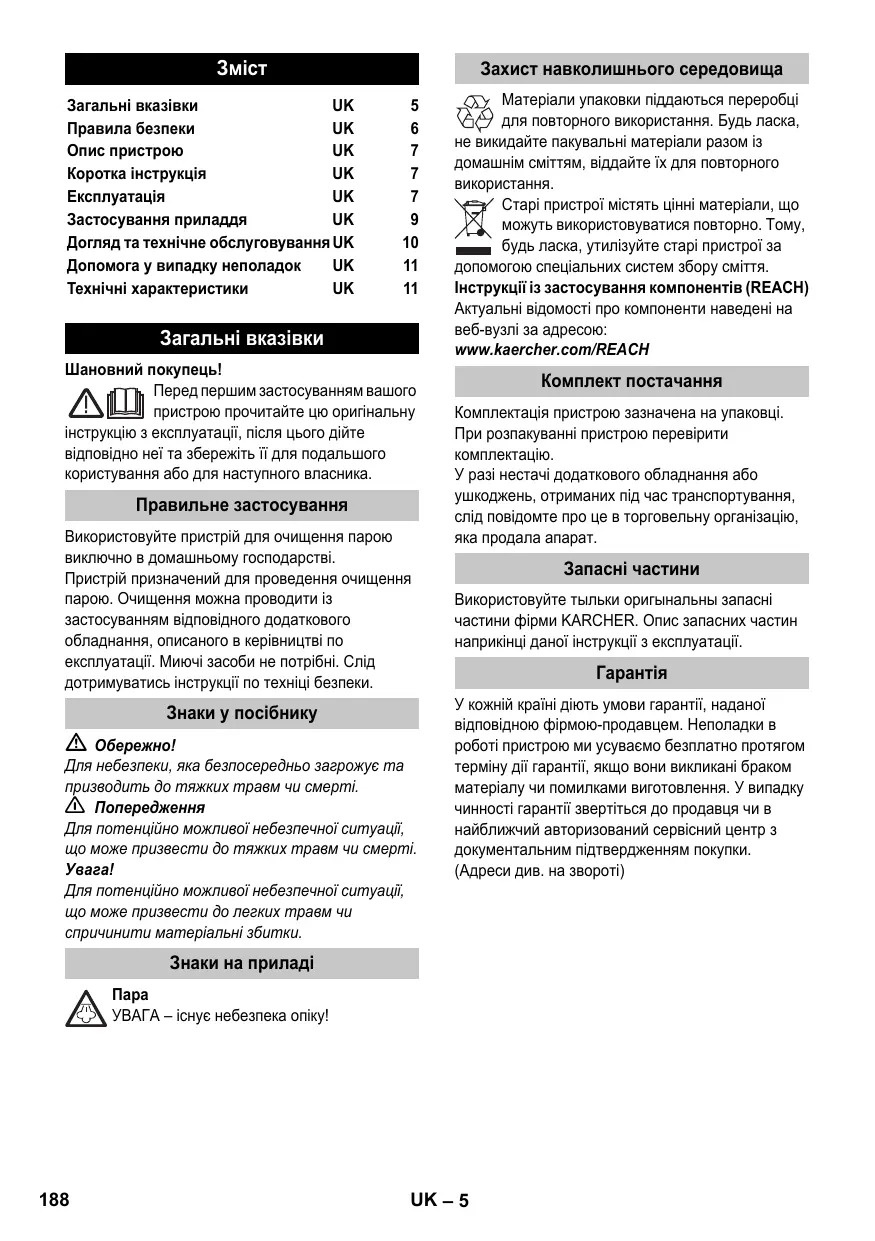

Загальні вказівки	UK	5
Правила безпеки	UK	6
Опис пристрою	UK	7
Коротка інструкція	UK	7
Експлуатація	UK	7
Застосування приладдя	UK	9
Догляд та технічне обслуговування	UK	10
Допомога у випадку неполадок	UK	11
Технічні характеристики	UK	11

Загальні вказівки

Шановний покупець!

Перед першим застосуванням вашего пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Правильне застосування

Використовуйте пристрій для очищення парою виключно в домашньому господарстві. Пристрій призначений для проведення очищення парою. Очищення можна проводити із застосуванням відповідного додаткового обладнання, описаного в керівництві по експлуатації. Миючі засоби не потрібні. Слід дотримуватись інструкції по техніці безпеки.

Знаки у посібнику

⚠️ Обережно!

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠️ Попередження

Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті. Увага!

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

Знаки на приладі

Пара

УВАГА – існує небезпека опіку!

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, идайте пакувальні матеріали разом із нім сміттям, віддайте їх для повторного истання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Тому, будь ласка, утилізуйте старі пристрої за огою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти наведені на веб-вузлі за адресою:

Комплектація пристрою зазначена на упаковці. При розпакуванні пристрою перевірити комплектацію.

У разі нестачі додаткового обладнання або ушкоджень, отриманих під час транспортування, слід повідомте про це в торговельну організацію, яка продала апарат.

Запасні частини

Використовуйте тыльки оригынальны запасні частини фірми KARCHER. Опис запасних частин наприкінці даної інструкції з експлуатації.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваемо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинності гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

(Адреси див. на звороті)

Правила безпеки

⚠️ Обережно!

Робота у вибухонебезпечних умовах не дозволяється.
При використанні пристрою в небезпечних зонах слід дотримуватися відповідних правил техніки безпеки.
Експлуатація пристрою в басейні, що містить воду, заборонена.
■ Пристрій не можна використовувати для чищення електричних пристроїв, наприклад, духовок, витяжних навісів, мікрохвильових печей, телевізорів, ламп, фенів, електричних обігрівачів тощо.
Перед використанням перевірте справність пристрою та приналежностей. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати. Особливо ретельно перевірте кабель мережного живлення, запобіжну пробку та шлане подачі пари.
Ушкоджений кабель мережного живлення повинен бути негайно замінений уповноваженою службою сервісного обслуговування/фахівцем-електриком.
Ушкоджений шланг подачі пари підлягає негайній заміні. Дозволяється використання тільки шлангів подачі пари, рекомендованих виробником (номер для замовлення див. у списку запасних частин).
Ніколи не торкайтесь мережного штекеру та розетки вологими руками.
Не чистити парою предмети, що містять речовини, шкідливі для здоров'я (наприклад, азбест).
У жодному разі не торкайтеся струменя пари рукою з близької відстані та не направляйте її на людей та тварин (небезпека опіків парою).

⚠️ Попередження

■ Пристрій може бути під'єднаний лише до електричної мережі, що повинна бути встановлена електромонтером згідно з IEC 60364.
■ Пристрій слід вмикати лише до змінного струму. Напруга повинна відповідати вказаним на фірмовій табличці пристрою даним щодо напруги.
У сирих приміщеннях, наприклад, у ванних кімнатах, включайте пристрій тільки в розетки із передвключеним запобіжним вимикачем типу Fl.

Невідповідні подовжувачі можуть бути небезпечними. Використовуйте тільки бризкозахищений подовжувач із перетином проводу не менш 3x1 мм².
З'єднання мережної вилки та подовжувача не повинне лежати у воді.
■ При заміні сполучних елементів на кабелі мережного живлення або подовжувачі повинна забезпечуватися бризкозахищення та механічна міцність.
Користувач повинен використовувати пристрій у відповідності до інструкції. Він повинен враховувати умови місцевості та звертати увагу на третіх осіб під час роботи з пристроєм.
Цей пристрій не призначено для використання людьми (у тому числі й дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або особами з відсутністю досвіду й/або знань, за винятком випадків, якщо за забезпеченням безпеки їхньої роботи спостерігають спеціально підготовлені особи або вони одержують від них вказівки, що стосуються використання пристрою. Необхідно стежити за дітьми, не дозволяти їм грати із пристроєм.
■ Не можна залишати пристрій без нагляду під час роботи.
- Обережність при чищенні кахельних стін з електричними розетками.

Увага!

Слідкуйте за тим, щоб мережні кабелі або подовжувачі не можна було пошкодити наступивши на них, у результаті перегинання, розірвання або подібного ушкодження. Захищайте мережений кабель від жари, масла та гострих поверхонь.
У жодному разі не використовуйте розчинники, рідини, що містять розчинники або нерозведені кислоти (напр., мийні засоби, бензин, розріджувачі фарб та ацетон) і не заливайте їх у бак для води, оскільки вони агресивно впливають на матеріали, використані в пристрої.
■ Пристрій необхідно розміщати на міцний основі.
■ Експлуатувати та зберігати пристрій згідно до опису та малюнків!
Під час роботи не дозволяється блокування важеля подачі пари.
Захищайте пристрій від дощу. Не зберігаєте під відкритим небом.

Захисні пристрої

Увага!

Захисні пристрої слугують для захисту користувачів. Видозміна захисних пристроїв чи нехтування ними не допускається.

Регулятор тиску

Регулятор тиску утримує максимально постійний тиск у резервуарі під час роботи приладу. Нагрівання вимикається при досягненні максимального значення робочого тиску у резервуарі, і при падінні тиску в резервуарі внаслідок відбору пари нагрівання знову вмикається.

Захисний термостат

Якщо регулятор вийшов із ладу і пристрій перегрівся, то пристрій вимикається за допомогою захисного термостату. Зверніться до відділу забезпечення захисними термостатами в відповідній службі обслуговування клієнтів компанії "KARCHER".

Запобіжна пробка

Запобіжна пробка замикає резервуар від виникаючого тиску пари. У випадку, якщо регулятор тиску пошкоджений та в резервуарі утворився надлишковий тиск, у запобіжній пробці відкривається захисний клапан для виведення пари назовні.

Зверніться, будь ласка, до ремонтного відділу в відповідній службі обслуговування клієнтів компанії KARCHER.

Опис пристрою

Комплектація пристрою зазначена на упаковці. При розпакуванні пристрою перевірити комплектацію.

У разі нестачі додаткового обладнання або ушкоджень, отриманих під час транспортування, слід повідомте про це в торговельну організацію, яка продала апарат.

→ Зображення див. на розвороті!

A1 Контрольна лампа (зелена) – наявність напруги у мережі
A2 Контрольна лампа - "Нагрів" (ПОМАРАНЧЕВА)
A3 Запобіжна пробка
A4 Тримач для приналежностей
A5 Паркувальнє кріплення насадки для підлоги
A6 Мережевий кабель зі штепсельною вилкою
A7 Робочі колеса (2 штуки)
A8 Спрямовувальний валець
B1 Паровий пістолет
В2 Кнопка розблокування

ВЗ Перемикач кількості пару (з захистом від вмикання дітьми)
В4 Важіль подачі пари
B5 Паровий шланг
C1 Сопло точкового струменя
С2 Парова турбощітка
C3 Кругла щітка (5x)
D1 Ручне сопло
D2 Покриття з епонжу
D3 Мікроволоконна абразивна серветка
E1 Подовжувальні трубки (2 штуки)
E2 Кнопка розблокування
F1 Сопло для полу
F2 Затискач
F3 Ганчірка для миття (2x) підлоги

Коротка інструкція

→ Див. малюнки на сторінці 2

1 Вивернути запобіжну пробку та заповнити прилад для парового чищення водою в об'ємі не більш 1 літра.
2 Закрутіть запобіжну пробку.
3 Вставте штепсельну вилку. Загоряться зелений та жовтогарячий контрольні індикатори.
4 Зачекайте, доки не згасне жовтогаряча контрольна лампа.
5 Приєднайте насадку до парового пістолета. Паровий сепаратор готовий до роботи.

Експлуатація

Змонтувати обладнання

Малюнок A

→ Вставити і зафіксувати напрямний ролик та транспортні колеса.

Малюнок В

→ З'єднати необхідне приладдя (див. розділ "Застосування приладдя") з паровим пістолетом. Для цього надягніть відкритий край приналежності на паровий пістолет та насуньте на паровий пістолет настільки, щоб кнопка розблокування парового пістолета зафіксувалася.

Малюнок D

→ При необхідності використовуйте подовжувальні трубки. Для цього з'єднайте з паровим пістолетом одну або дві подовжувальні трубки. Насуньте необхідні приналежності на вільний край подовжувальної трубки.

Від'єднання насадок

⚠️ Обережно!

При знятті приналежностей із пристрою може витікати гаряча вода! Не знімайте насадки під час подачі пари - погроза обварювання!

→ Перемикач кількості пару перевести у заднє положення (важіль подачі пари)
→ Малюнок E Для зняття приналежностей натисніть на кнопку розблокування та відокремте деталі одну від одної.

Заливання води

Вказівка: у разі тривалого використання стандартної дистильованої води не потрібно видаляти накип з резервуара.

Увага!

Не використовувати конденсат з сушарки для білизни!

Не додавайте мийні засоби або інші добавки!

→ Відгвинтити запобіжну пробку від апарата.
→ 3 котла повністю вилити воду, яка є у наявності (див. малюнок I).
Залити в котел не більше ніж 1 літр свіжої водопровідної води.
Примітка: Використання теплої води скорочує час нагрівання.

→ Запобіжну пробку знову щільно загорніть у пристрій.

Увімкнення приладу

→ Прилад необхідно встановлювати на міцну основу.

Увага!

Перенос пристрою під час робіт з очищення заборонений.

→ Вставте мережний штекер у штепсельну розетку приладу. Повинні загорітися обидві контрольні лампи.

Увага!

Включайте пристрій тільки при наявності є котлі води. В іншому випадку можливий перегріє пристрою (див. розділ "Усунення несправностей").

→ Приблизно через 8 хвилин жовтогаряча контрольна лампа "Нагрівання" згасне. Паровий сепаратор готовий до роботи.

Регулювання кількості пари

За допомогою перемикача кількості пари регулюється кількість пари, яка подається.

Перемикач має три положення:

Максимальна кількість пари

Обмежена кількість пари

Відсутність пари - (захист від вмикання дітьми)

Примітка: В цьому положенні важеля подачі пари не можливо задіяти.

→ Встановити перемикач на необхідну кількість пару.
Натисніть на важіль подачі пари, при цьому спочатку направляючи паровий пістолет на тканину, поки пара не буде виходити рівномірно.
Примітка: Нагрівання пристрою для чищення парою під час використання постійно включається для підтримки тиску в котлі. При цьому світиться жовтогаряча контрольна лампа "Нагрівання".

Доливання води

Котел слід наповнити водою в тому випадку, якщо під час роботи кількість пари знижується і нова пара не виробляється.

Примітка: Запобіжна пробка не відкривається, поки в котлі залишається найменший тиск.

→ Витягніть мережний штекер зі штепсельної розетки.
Натискайте на важіль подачі пари, поки не припиниться вихід пари. Теперь тиск у котлі пристрою відсутній.
→ Відгвинтити запобіжну пробку від апарата.

⚠️ Обережно!

При відкриванні запобіжної пробки може виділитися залишкова кількість пари. Відкривайте запобіжну пробку обережно, існує небезпека обварювання.

Залити в котел не більше ніж 1 літр свіжої водопровідної води.

⚠️ Обережно!

При нагрітому котлі існує небезпека обварювання, оскільки вода може розприскуватися при наповненні! Забороняється додавати у воду мийні засоби або інші добавки!

→ Запобіжну пробку знову щільно загорніть у пристрій.
→ Вставте мережний штекер у штепсельну розетку приладу.
→ Приблизно через 8 хвилин жовтогаряча контрольна лампа "Нагрівання" згасне. Паровий сепаратор готовий до роботи.

Вимкнення приладу

→ Витягніть мережний штекер зі штепсельної розетки.

Зберігати пристрій

→ Малюнок F

– Вставити подовжувальну трубку у тримач для приналежностей великого розміру.
– Помістити ручну форсунку та форсунку точкового струменя на подовжувальну трубку.
– Вставити круглу щітку у тримач для приналежностей середнього розміру.
– Вставити форсунку для підлоги в паркувальне кріплення.
– Обмотати шланг подачі пари навколо подовжувальних трубок та помістити паровий пістолет у форсунку для підлоги.

Застосування приладдя

Важливі вказівки щодо застосування

Прибирайте поверхню підлоги

Перед застосуванням пристрою для чищення парою рекомендується підмести або пропилососити підлогу. Таким чином можна звільнити підлогу від грязі/незакріплених часток перед проведенням волого прибирання.

Освіження текстильних виробів

Перед проведенням обробки з допомогою пристрою для чищення парою слід завжди перевіряти стійкість текстильних виробів до впливу пари. Насамперед, слід обробити парою виріб, потім просушити його та, нарешті, перевірити стійкість фарбування та наявність деформації.

Очищення поверхонь з покриттям та лакованих поверхонь

При чищенні лакованих поверхонь або поверхонь із покриттям, наприклад, кухонних меблів та меблів для квартири, дверей, паркету, віск, меблева політура, штучне покриття або фарба можуть розчинитися або на них можуть виникнути плями. Для проведення чищення слід злегка відпарити хустку і потім протерти нею перераховані поверхні.

Увага!

Не направляйте пару на приклеєні крайки, оскільки обкладка може відклеїтися. Не використовуйте пристрій для чищення дерев'яних або паркетних підлог без покриття.

Очищення скла

При низьких зовнішніх температурах, насамперед, узимку, прогрійте віконне скло. Завдяки цьому ви зможете легко обробити парою всю поверхню

скла. У такий спосіб вдається уникнути напруги поверхні, що може призвести до розбиття скла. Потім поверхню вікна слід очистити із застосуванням ручної форсунки та серветки. Для видалення води слід використовувати насадку для миття вікон або досуха протерти поверхню.

Увага!

Пару не направляють на ущільнені ділянки біля віконної рами для запобігання її ушкодження.

Паровий пістолет

Паровий пістолет можна використовувати без приналежностей, наприклад, для:

— усунення запахів та складок на висячих предметах одягу при обробці з відстані 10-20 см.
— видалення пилу з рослин. Дотримуйтесь відстані 20-40 см.
— для зволоження протиральної тканини. Швидко обробіть тканину парою та протріть нею меблі.

Чим ближче забруднене місце, тим вище ефект чищення, оскільки найвища температура та вихід пари забезпечуються на виході з форсунки. Особливо підходить для очищення важкодоступних місць, стиків, арматур, стоків, раковин, туалетів, жалюзі або радіаторів опалення. Сильний вапняний наліт перед чищенням парою можливо збризнути оцтом або лимонною або лимонною кислотою, 5 хвилин дати подіяти, а після цього обробити парою.

Кругла щітка

Круглу щітку можливо встановити на соплі крапкового струменя в якості доповнення. Завдяки чищенню щіткою є можливість легкого видалення стійких забруднень.

Увага!

Не призначена для очищення чутливих поверхонь.

→ Малюнок C

Зафіксувати круглу щітку на соплі крапкового струменя.

Паротурбощітка

Застосування:

— кути, стики
— важкодоступні місця

Паротурбощітка коливається за допомогою пари, що виходить, та ідеально підходить для легкого очищення надзвичайно сильного забруднення

навіть у важкодоступних місцях на кухні та у ванній кімнаті.

⚠️ 'увага

Тривале використання парової турбощітки може призвести до порушення кровопостачання в руках (сверблячка пальців, холодні пальці). Якщо це має місце, зробіть перерву в роботі. Загальноприйняте значення тривалості використання встановити неможливо, тому що воно залежить від багатьох факторів:

— Персональна схильність до поганого кровопостачання (часто холодні пальці, сверблячка пальців).
– Міцна хватка перешкоджає кровообігу.
— Безперервна робота гірше, ніж робота з паузами.

При регулярному тривалому використанні парової турбощітки і при повторюваному прояві відповідних ознак (наприклад, сверблячка пальців, холодні пальці) ми рекомендуємо пройти медичне обстеження.

Ручна форсунка

Надягніть на ручну форсунку чохол з махрової тканини. Особливо добре пристосована для невеликих поверхонь, що миються, душових кабінок та дзеркал.

Мікроволоконна абразивна серветка

Проведіть мікроволоконною абразивною серветкою над ручною форсункою.

Застосування:

– Видалення слідів кальку й мила у ванних кімнатах (наприклад, душові кабіни, кахельні стіни).
– При чищенні, наприклад, дзеркал ми рекомендуємо додаткове полірування за допомогою мікроволоконної серветки (набір мікроволоконних серветок «Ванна кімната» (номер для замовлення 2.863-171).

Мити при температурі 60 °C, не використовувати авіважні промивні апарати. Не придатні для сушарок.

Форсунка для підлоги

Пристосована для всіх мийних стінних та полових покриттів, наприклад, кам'яних підлог, плитки та полівнілхлориду. На сильно забруднених поверхнях працюйте повільно для того, щоб збільшити тривалість дії пари.

Примітка: Залишки засобу для чищення або емульсії для догляду, які залишаються на очищуваній поверхні, можуть при чищенні парою утворювати смуги, які видаляються при багаторазовому очищенні.

→ Малюнок G

Закріпити тканину для миття підлоги на форсунці для підлоги.

1 Скласти тканину для миття підлоги вздовж та помістити на неї форсунку для підлоги.
2 Відкрити затиски.
3 Помістити кінці тканини в отвори.
4 Закрити затиски.

Увага!

Не засовувати пальці між затисками.

Паркування форсунки для підлоги

→ Малюнок H

Під час перерви в роботі вставляти форсунку для підлоги в паркувальне кріплення.

Догляд та технічне обслуговування

⚠️ Обережно!

Проведення робіт з технічного обслуговування дозволяється тільки при вийнятий мережній вилці та остиглому пристрої для чищення парою.

Промивання резервуара

Промивайте резервуар парового сепаратара не пізніше кожного 10-го наповнення резервуар

→ Наповніть резервуар водою й інтенсивно струсіть його. За рахунок цього відокремлюються залишки накипу, що осіли на дні резервуара.
→ Вилийте воду.

Видалення накипу з резервуара

Вказівка: у разі тривалого використання стандартної дистильованої води не потрібно видаляти накип з резервуара.

Якщо на стінках резервуара утворився накип, рекомендується видаляти його через наступні інтервали (нв=наповнення резервуара водою):

Діапазон жорсткості		° dH	ммоль/л	нв
I	м'яка	0-7	0-1,3	55
II	середня	7-14	1,3-2,5	45
III	жорстка	14-21	2,5-3,8	35
IV	дуже жорстка	>21	>3,8	25

Вказівка: інформацію щодо жорсткості води можна отримати у організації з водозабезпечення або у організації міського комунального господарства.

→ Витягніть мережний штекер зі штепсельної розетки.
→ Дайте апарату вихолонути.
→ Відгвинтити запобіжну пробку від апарата.

→ 3 котла повністю вилити воду, яка є у наявності (див. малюнок ■).

⚠️ Попередження

Щоб уникнути ушкодження пристрою використовуйте тільки продукти, схвалені фірмою KARCHER.

→ Для видалення вапняного нальоту використовуйте засіб для видалення вапна фірми KÄRCHER (Замовлення № 6.295-047). При використанні засобу для видалення вапна зверніть увагу на вказівки з дозування, наведені на упаковці.

Увага!

Будьте обережні під час заповнення та випорожнення парового сепаратора. Видалення накилу може впливати на делікатні поверхні.

→ Залийте засіб для видалення накипу у резервуар та залишіть діяти протягом приблизно 8 годин.

⚠️ Попередження

Під час видалення накипу не загвинчуйте в пристрій запобіжну пробку.

Не використовуйте пристрій для чищення парою, поки в котлі перебуває засіб для видалення накипу.

→ Через 8 годин вилити з резервуару весь розчин для видалення накипу. У котлі залишається залишкова кількість розчину, тому 2-3 рази промийте котел холодною водою, щоб видалити всі залишки розчину для видалення накипу.

→ 3 котла повністю вилити воду, яка є у наявності (див. малюнок Ⅰ).

Догляд за приладдям

Вказівка: ганчірка для підлоги та покриття з епонжу попередньо промиті, тому їх можна одразу використовувати під час роботи з паровим сепаратором.

→ Мийте забруднені ганчірки для підлоги та покриття з епонжу при 60°C у пральній машині. Для зберігання здатності тканини вбирати вологу не використовуйте при пранні речовини для полоскання білизни. Ганчірки можна сушити в апараті для сушіння білизни.

Допомога у випадку неполадок

Часто пошкодження є досить простими, тому за допомогою приведеного нижче огляду ви самі зможете їх усунути. Якщо ви маєте сумніви або при наявності пошкоджень, не згаданих у огляді, звертайтесь, будь ласка, до авторизованої служби обслуговування клієнтів.

⚠️ Обережно!

Проведення робіт з технічного обслуговування дозволяється тільки при вийнятий мережній вилці та остиглому пристрої для чищення парою. Ремонтні роботи щодо пристрою можуть проводитися лише авторизованою службою обслуговування користувачів..

Тривалий час нагрівання

У паровому резервуарі з'явився накип

→ Видаліть накип з парового резервуара.

Немає пари

Немає води у паровому котлі

→ Виключіть пристрій.
→ Див „Доливання води“.

Важіль подачі пари не можна натиснути

Важіль подачі пари зафіксований блокуванням / захистом від включення дітьми.

→ Перемикач кількості пару перевести у переднє положення.

Високий вихід води

Паровий котел дуже повний

Натискати на паровий пістолет стільки, поки не піде вода.

У паровому резервуарі з'явився накип

→ Видаліть накип з парового резервуара.

Технічні характеристики

Подача струму
Напруга	220-240 V1~50/60 Hz
Клас захисту	I
Ступінь захисту	IPX4
Робочі характеристики
Потужність нагріву	1500 Вт
Макс. робочий тиск	0,32 МПа
Час нагрівання	8 Хвилини
Кількість пари
Тривалість відпарювання	40 г/хв
Макс. струмінь пари	100 г/хв
Розміри
Паровий резервуар	1,0 л
вага (без обладнання)	3,1 кг
ширина	254 мм
Довжина	380 мм
висота	260 мм

Можливі зміни у конструкції пристрою!

اليانيات الفنية
