BRUGSANVISNING BK-BM07 SHARP

Brug denne Quick Guide til at opsætte og begynde at bruge din e-cykel. For mere detaljeret information om din model af E-cykel, henvises til den online manual, som kan findes ved at følge linket nedenfor eller scanne QR-koden og søge efter modelnavnet BK-BM07.

Nyttige værktøjer til samling og brug af cyklen (ikke inkluderet). Tilbehør (inkluderet).

0,12 tomme (3 mm) unbrakonøgle

Åben endenøgle 13-15

Batterilåsnögler

0,16 tomme (4 mm) unbrakonøgle

188 50. Åben endenøgle 18-19

1. DISPLAY
2. Styr
3. Håndtag
4. Stamlåsemekanisme
5. Forlygte
6. Dæk
7. Skivebremse
8. Låse håndtagets stel
9. Pedaler
10. Krank sæt
11. Kæde
12. Sadel
13. Batteripakke
14. Baglygte
15. Bagskifter
16. Navmotor

Vigtige sikkerhedsanvisninger

FORSIGTIG RISIKO FOR ELEKTRISK STÖD MÅ IKKE ÅBNES

Læs disse sikkerhedsanvisninger og respekter følgende advarsler, før apparatet betjenes:

Lynsymbolet med pilehovedet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af uisoleret "farlig spænding" inden i produktets kabinet af en størrelse, der er tilstrækkelig til at udgøre en risiko for elektrisk stød.

Udråbstegnet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af vigtige betjenings- og vedligeholdelses(service) instruktioner i brugervejledningen, som følger med apparatet.

Dette symbol betyder, at produktet skal bortskaffes på en miljøvenlig måde og ikke med almindeligt husholdningsaffald.

Vekselstrømsspænding

Klasse II-udstyr

VIGTIGT: Læs følgende omhyggeligt, og opbevar det til senere brug.

For at reducere risikoen for skader, bær en passende hjelm, när du kører!

• Forkert betjening af e-cyklen på grund af manglende viden kan forårsage en ulykke. Bliv bekendt med e-cyklens funktioner inden kørsel.
• Gør dig bekendt med bremsehåndtaget på forhånd, hvis du ikke er tilstrækkeligt opmærksom på placeringen af for- og bagbremserne. Juster også i overensstemmelse hermed før kørsel.
• Sørg venligst for, at bremserne er korrekt justeret og fungerer godt.

ADVARSEL: Hardwaren er muligvis ikke fuldt strammet, herunder men ikke begrænset til bolte, møtrikker, den forreste navaksel, det bageste hjul, styremekanismer (styr, stilk), bremse systemet, drivsystemet, pedaler osv. For at reducere risikoen for skader, skal du sikre, at alt cykeludstyr er låst stramt og korrekt på plads, og at der ikke er noget tab af udstyr, brud eller andre typer skader.

FORSIGTIG: Denne cykel er designet til voksne. Børn må kun køre under voksnes opsyn.

For at reducere risikoen for ulykker og skader, skal du sørge for, at cyklen og alle dens strukturer ikke er inden for rækkevidde af børn under 3 år.

ADVARSEL: Komponentbrud på grund af forkert brug af cyklen kan forekomme.

• Kør ikke over ramper eller høje med cyklen.
• Kør ikke på denne cykel i terræncykling.

- Kør ikke på cyklen over trapper, sten eller andre trin med en højde større end 15 cm.

Ukorrekte tilføjelser eller ændringer til cyklen og forkert tilbehør kan få cyklen til at fungere forkert.

For at reducere risikoen for ulykker og skader, skal du ikke tilføje ekstra tilbehør, der ikke er købt fra sælgeren eller uden at få tilladelse fra sælgeren, herunder men ikke begrænset til børnesikkerhedssæder, trailere osv.

ADVARSEL: Kør ikke på cyklen på en risikabel måde.

For at reducere risikoen for uheld og skader skal du kun køre på cyklen på korrekt vis. Sørg for, at du kan kontrollere cyklen, og forsøg ikke farlige handlinger, herunder men ikke begrænset til at køre uden hænder, spring og wheelies.

FARLIG: Mangel på cykelvedligeholdelse præsenterer risiko for ulykker og skader

Tjek cyklen før hver tur, herunder men ikke begrænset til bremsefunktion, dæk slid og PSI, bolt- og møtriktilstand, styring og eger spænding.

Hvis du hører nogen unormal støj, mens du kører, skal du straks stoppe og tjekke hele cyklen.

ADVARSEL: Sikre fuld overholdelse af lokal lovgivning.

Risiko for bøder og konfiskation!

Før du kører på cyklen, skal du sikre dig, at cyklen overholder standarderne i din lokale lovgivning.

Reflektorer er ikke en erstatning for påkrævede lys. At køre i daggry, skumring, om natten eller på andre tidspunkter med dårlig synlighed uden et tilstrækkeligt cykellyssystem og uden reflektorer er farligt og kan resultere i alvorlig skade eller død.

Hvis din cykel ikke passer ordentligt, kan du miste kontrollen og falde. Bolte, der er for stramme, kan strække sig og deformere.

Udsæt ikke dit batteri for høje temperaturer.

At køre med forkert justerede bremser eller slidte bremseklodser er farligt og kan resultere i alvorlig skade eller død.

Pust aldrig dæk op over det maksimalt tilladte tryk, der er angivet på dæksiden eller hjulfælgen. Hvis det maksimale tryk for hjulfælgen er lavere end det maksimale angivet på dækket, skal du altid bruge den lavere værdi. Overskridelse af det anbefalede maksimale tryk kan få dækket til at løsne sig fra fælgen eller beskadige hjulfælgen, hvilket kan medføre skade på cyklen og skade på rytter og tilskuere. Den bedste og sikreste måde at pumpe et cykeldæk til det korrekte tryk er med en cykelpumpe med indbygget trykmåler.

Anvendelse af bremser for hårdt eller for pludseligt kan låse et hjul, hvilket kan få dig til at miste kontrol og falde. Pludselig eller for stor brug af forbremsen kan få rytteren til at kastes over styret, hvilket kan resultere i alvorlig skade eller død.

Stop opladningsproceduren øjeblikkeligt, hvis du bemærker en underlig lugt eller røg.

• SHARP er ikke ansvarlig for skader/dødsfald forårsaget af forkert brug.
• Sharp er ikke ansvarlig, hvis du ikke overholder lokale regler og restriktioner.
• Garantien dækker ikke skader forårsaget af forkert brug af enheden, især i tilfælde af brug til ikke-huslige formål og ændringer og/eller tilpasninger nødvendige for lande eller regioner, for hvilke den ikke oprindeligt var designet.
  • Overhold altid lokale trafikregler og nationale love og regler, när du bruger din e-cykel.
  • Overhold altid den lokale hastighedsgrænse. OVERSTÄR IKKE hastighedsgrænsen for din e-cykel.
• Brug altid sikkerhedsbeskyttelsesudstyr, när du kører.
• Bær altid en sikkerhedshjelm, når du kører på din el-cykel.
• Kør altid med begge hænder på styret. Kør aldrig med kun én hånd.
• Køre ikke i dårligt vejr.
• Brug ikke denne e-cykel til at udføre stunts eller farlige manøvrer. Det er en cykel designet til hjemmebrug.
• Transporter ikke personer eller genstande som f. eks tasker.

• Kør langsomt på steder med mange mennesker.

• Sørg for, at skruer og fastgørelsesanordninger er tilspændte og normale før brug.

• Sørg for, at den foldbare aksel går ind i sporet, när du udfolder e-cyklen.
• Kør ikke på ujævne veje, vand, olie eller is.
• Sno dig ikke gennem trafikken eller foretage bevægelser, som er uforudsigelige for andre personer.
• Kør ikke på e-cyklen, hvis du er uden for landets aldersgrænser.
• Kør ikke e-cyklen over landets lovlige hastighedsgrænse for e-cykler.
• Brug ikke e-cyklen, hvis den er beskadiget.
• Brug ikke e-cyklen, hvis batteriet udsender en særlig lugt og/eller bliver varmt.
• Brug ikke e-cyklen, hvis der lækker væske ud af den, undgå kontakt og placer den uden for børns rækkevidde.
• Før brug, sørg for at e-cyklen ikke er beskadiget. Kør ikke, hvis der er beskadigelse.
• Sørg for at læse hele denne brugervejledning, før du bruger e-cyklen.
• Lær hvordan du kører din e-cykel, før du bruger den i et offentligt rum.
• Denne e-cykel kan identificeres ved modellen og serienummeret, der er placeret på vurderingspladen.
• Fremdriften sker via en elmotor, der er placeret i drivhjulet.
• Kun én person må køre på e-cyklen.
• Ændr ikke denne e-cykel på nogen måde.
• Brug ikke reservedele eller tilbehør, medmindre det er anbefalet eller er godkendt AF SHARP.
• Kør e-cyklen på jævnt underlag. Overskrid ikke den angivne hældning.
• Overdreven brug vil reducere levetiden for denne e-cykel.
• Forsigtig, bremser og tilhørende dele kan blive varme under brug. Rør den ikke efter brug.

Advarsler om batteri og oplader

• Tænd ikke for e-cyklen, mens den oplades.
• Når batteriet er fuldt opladet, skal du frakoble opladningskablet.
• Batteriindikatoren i displayet viser batteriets levetid.
• Når batteriet er lavt, kan det resultere i svækket elektrisk hjælpekraft. Det anbefales, at du begynder opladning ved 20-40% opladning.
• Oplad batteriet efter hver brug.
• Hvis e-cyklen ikke bruges i lang tid, oplad den mindst en gang om måneden. Bemærk, at hvis batteriet ikke oplades i lang tid, vil det gå ind i en selvbeskyttelsestilstand og undlader at oplade. I så fald bedes du kontakte din forhandler.
• Når du oplader, skal du sætte opladerstikket i opladningsporten, før du sætter kablet i stikkontakten.
• Under opladning lyser opladerens kontrollampe rødt. Det betyder, at opladningen foregår normalt. Når indikatorlampen lyser grønt, er opladningen gennemført.
• Brug kun den originale oplader til opladning af batteriet.
• Opladeren har en overopladningsbeskyttelsesfunktion, hvis e-cyklen er 100% fuldt opladet, vil opladeren automatisk stoppe opladningen.
• Bortskaf batterier og el-cykler i overensstemmelse med de gældende regler i dit land.

Batterier

• Batterier må ikke udsættes for høje temperaturer. Undlad at placere dem på steder, hvor temperaturen kan stige hurtigt, f. eks. i nærheden af åben ild eller direkte sollys.
• Udsæt ikke batterier for overdreven strålevarme, kast dem ikke i ilden, skil dem ikke ad og gør ikkePrøv ikke at genoplade ikke-genopladelige batterier; de kan lække eller eksplodere.
• Bortskaffelse af et batteri i åben ild eller mekanisk knusning eller opskæring af et batteri kan resultere i en eksplosion.
• Hvis et batteri efterlades i omgivelser med ekstremt høj temperatur, kan det medføre en eksplosion eller lækage af brandfarlig væske eller gas.
• Et batteri, der udsættes for ekstremt lavt lufttryk, kan resultere i en eksplosion eller lækage af brandfarlig væske eller gas.
• ADVARSEL: Risiko for eksplosion eller skade på udstyr, hvis der bruges forkerte batterityper.
• Brug aldrig forskellige batterier sammen eller bland nye og gamle batterier.
• Brug ikke andre batterier end de specificerede.

Bortskaffelse af produktet og batterierne

• Bortskaffelse af dette produkt eller dets batterier som usorteret kommunalt affald må ikke ske. Returner det til et mærket indsamlingssted til WEEE-genbrug i henhold til lokal lovgivning. Ved at gøre dette hjælper du med at bevare ressourcer og beskytte miljøet.
• De fleste EU-lande regulerer bortskaffelsen af batterier ved lov. Et genbrugssymbol vises på elektrisk udstyr, emballage og batterier for at minde brugere om at bortskaffe disse genstande korrekt. Brugere opfordres til at benytte eksisterende faciliteter ved tilbagelevering af brugt udstyr og batterier. Kontakt din forhandler eller lokale myndigheder for mere information.
• Batteriet og batteriopladeren indeholder farlige materialer. Hold altid batteri og batterioplader uden for rækkevidde af børn, dyr eller personer, der ikke er i stand til at forstå farerne.

CE-erklæring:

• Sharp Consumer Electronics Poland sp. z o.o. erklærer herved, at dette apparat er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i RED-direktiv 2014/53/EU.
• Den fulde tekst af EU's overensstemmelseserklæring er tilgængelig ved at følge linketwww.sharpconsumer.com og derefter gå ind i downloadsektionen for din model og vælge "CE-erklæringer".

(Se henvisning til 1på side 1)

Cykeldele

(Se henvisning til 2på side 1)

Cykelstelnummer

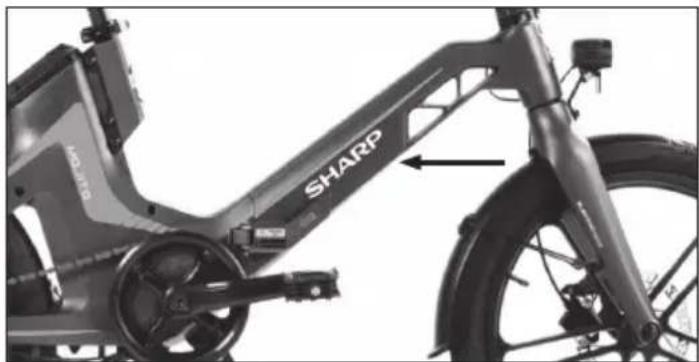

Cykelstelnummeret kan findes præget på røret, som vist på figuren. Dette er den unikke identifikator for den elektriske cykel. Når cyklen bliver stjålet, giver serienummeret dig den bedste chance for at få den tilbage.

Det ville være en god idé at skrive det ned et sted eller tage et billede af det.

Cyklen leveres med styret foldet. Drej styret som instrueret i det relevante afsnit. Installer pedalerne. Se det relevante afsnit for detaljerede instruktioner.

Fjern al transportbeskyttelse før brug.

a. Løft styrstammen og placér den i opretstående position. Skub styrfalsen frem, indtil den låser sikkert.

Luk läsespærren, indtil du hører et klik.

b. Frigør hurtigudløseren og justér styret til korrekt højde. Overskrid ikke sikkerhedsskalaen. Stram derefter hurtigudløseren.

sikkerhedsalarm linje

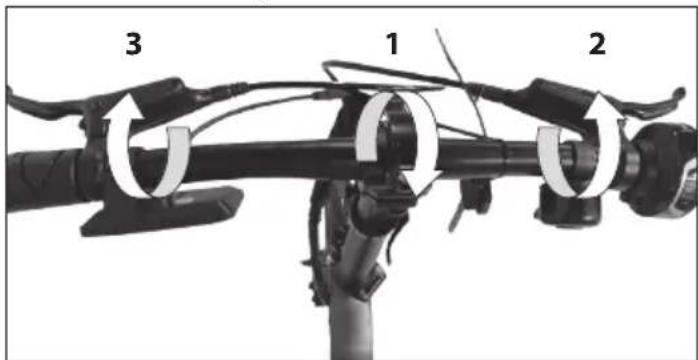

c. Lås quick release op og juster styret, displayet og ringeklokken efter dine behov. Lås håndtaget.

3 1 2

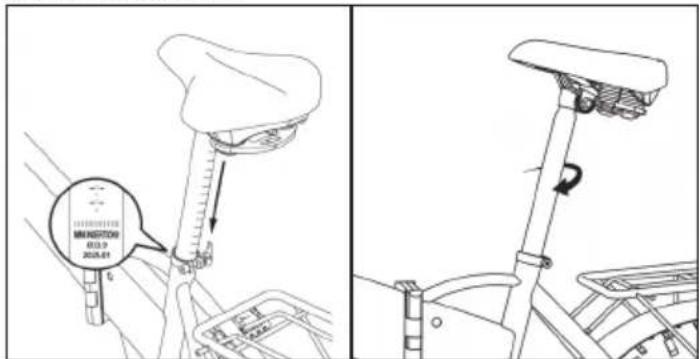

TRIN 2: Juster sadelstang

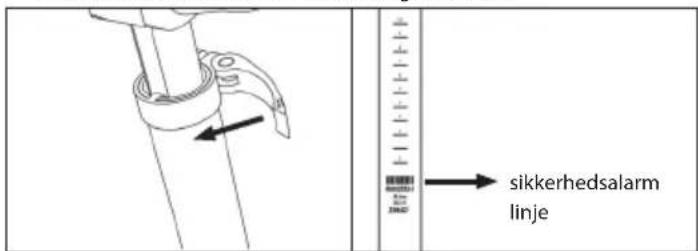

a. Frigør sadelpindens hurtigudlöser.
b. Juster sadelpindens højde og sadelvinkel for at finde din mest komfortable kørestilling, pas på ikke at overskride den minimale sikkerhedsskala.
c. Stram hurtigudløseren.

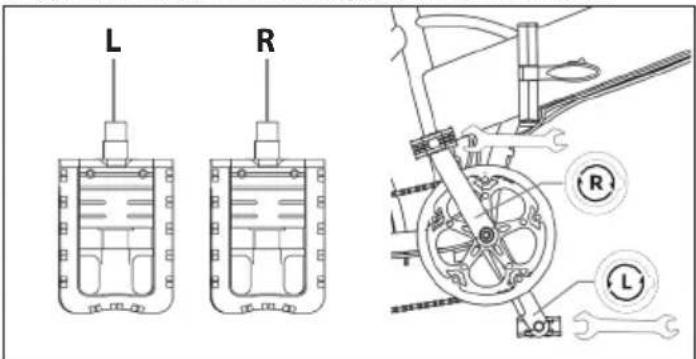

Brug den 15 mm nøgle til at montere pedalerne, som vist i figuren.

L R R L

NOTER:

Pedalgevindet skal smøres inden montering.

Tjek endhætten på begge pedaler for at identificere venstre pedal og højre pedal. Bemærk venligst, at højre pedal vil strammes med uret, mens venstre pedal vil strammes mod uret. Sørg for, at momentet er 35 N·m.

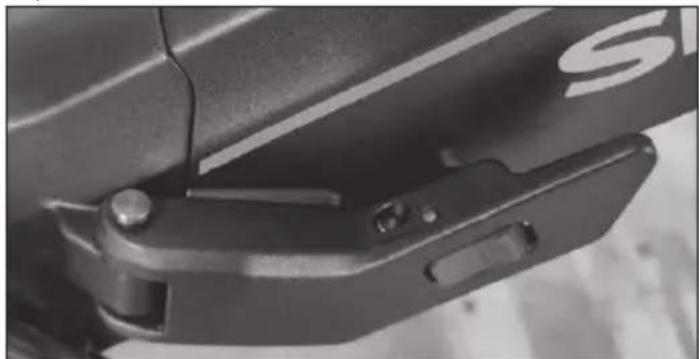

TRIN 4: Kontrol af rammes centrallåsemekanisme

Rammens centrallåsesystem skal altid være i lukket position under brug af cyklen.

Hvordan man bruger E-cyklen

Oplad batteriet fuldt op før første brug.

Kontroller dæktrykket regelmæssigt for optimal ydeevne.

Sådan oplades

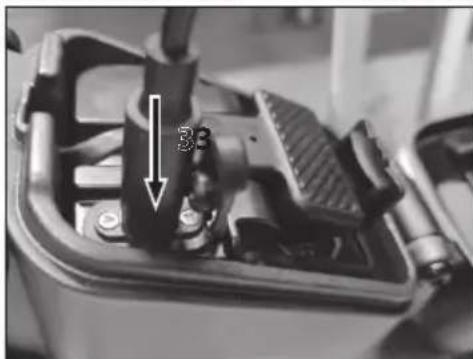

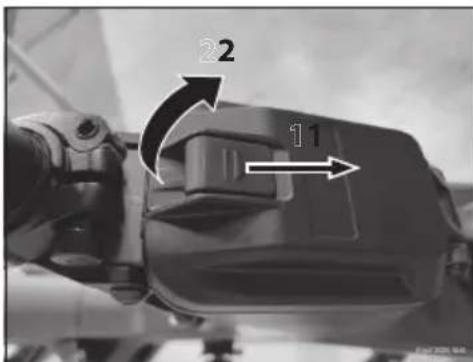

a. Åbn batteriklap og derefter gummikappen og tilslut opladeren til opladningsporten på e-cyklen.

22 11

b. Tilslut opladeren til stikkontakten i væggen.
c. Når den er tilsluttet batteriopladeren, vil batteriet begynde at oplade, og opladeindikatoren på opladeren vil blive rød.
d. Efter opladning er fuldført, vil opladerens indikator blive grøn. Fjern batteriopladeren, när den er fuldt opladet.
e. Luk batteriklap og gummikappe.

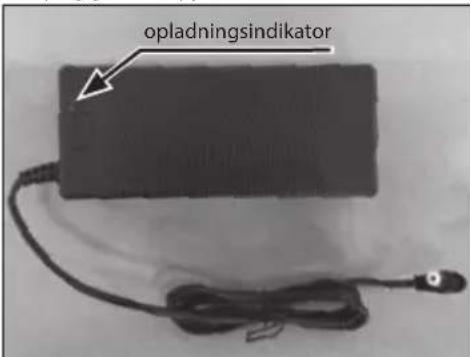

opladningsindikator

Fjern batteri:

c. Brug den medfølgende nøgle og drej den for at låse batteriet op

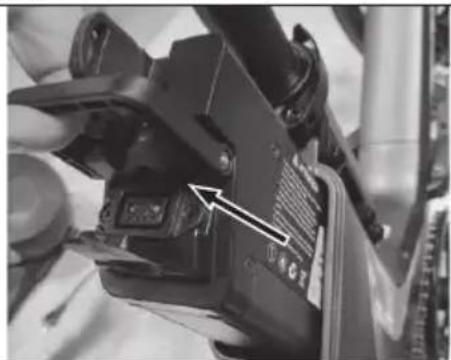

d. Fjern batteriet

For at installere batteriet, følg trinnene i omvendt rækkefølge.

Assisteret Pedalering

Denne elektriske cykel er udstyret med et "assisteret pedalersystem", bestående af en motor, et batteri og en hastighedssensor.

Det er vigtigt at vide, at når systemet er tændt, sørger motoren for at levere energi kun mens du pedalerer. Når du stopper med at pedallerer, slukker motoren og den elektriske assistance for pedalering mangler.

I alle pedalassisterede cykler slukker motoren og den elektriske assistance stopper, när den maksimale hastighed for elektriske cykler på 25 km/t er nået.

Når hastigheden falder under denne værdi, starter den elektriske assistance igen, indtil du stopper med at træde.

Sådan starter du en E-cykel

TIL/FRA

Tænd e-cyklen ved at holde tænd/sluk-knappen på displayet nede for at aktivere.

Motoren tilbyder fem assist tilstande: 0-5 Kort tryk på Op + eller Ned - for at skifte pedalassistniveau. Displayets grænseflade er vist i figuren. Begynd at træde i pedalerne for at aktivere pedalassistance.

Vi anbefaler, at du starter langsomt og gradvist øger din trådhastighed.

Gå-assistent

Ved at holde nede DOWN-knappen i 3 sekunder aktiveres Walk-Assistenttilstand. E-cyklen vil køre med en hastighed på 5 km/t automatisk.

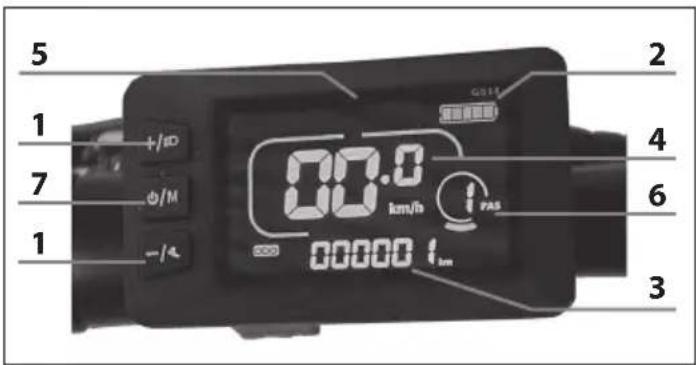

Displayfunktioner:

Via displayet tændes og slukkes cyklen, pedalerassistance justeres, og følgende information vises:

1. Plus-tast eller Minus/Gå-tast for at skifte hjælpeniveau. For at tænde/slukke integrerede lys, hold "plus"-knappen nede i mere end 2 sekunder.

2. Batteriniveau.

3. ODO (total rækkevidde), Trip (enkeltur rækkevidde), TIME (køretid). <Tryk kortvarigt på M-knappen for at ændre indstillinger.

4. Aktuel hastighed.

5. Fejlkoder.

6. PAS-niveau: Der er 5 niveauer som standard: 0/1/2/3/4/5.0 betyder ingen assist-power.

7. ON/OFF-tast. Ved at trykke ændres information på displayet: TRIP/K∅RETID/ Effekt/ Kilometerstand

5 1 +/ID 7 + /M - /A 00.0 km/h 00000 l_m 2 4 6 3

- Tænd/sluk-tast – Slukker/tænder cyklen efter mere end 3 sekunder. (Displayet slukker automatisk efter få minutter)

• + & - knap - Vælger pedalassistance

Her er definitionerne af fejlkoderne.

Fejlkodetabel:

Hvordan læser man fejlkoderne, der vises på displayet	Beskrivelse
E02 Bremsefejl
E03 PAS-sensorfejl (cykelmærkning)
E04 Gå-assistent
E06 Lavspændingsbeskyttelse
E07 Motorfejl
E09 Kontrollerfejl
E10 Kommunikationsfejl

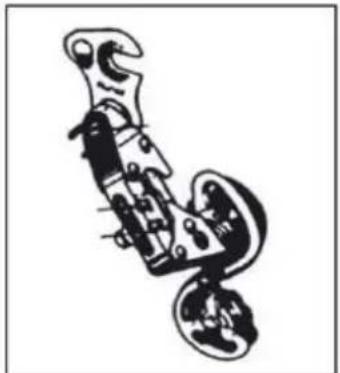

Skift gear

Brug drejegrebet på højre side af styret til at betjene baggearet. En gear indikator, valgt gear, er synlig ved siden af det roterende håndtag.

a. Tryk pedalerne fremad.
b. Drej ringen (1) med hånden med uret for at skifte til et mindre tandhjul, hvor pedalindsatsen vil være større.
c. Drej gearskifteringen med hånden mod uret for at skifte til et større gear, hvor pedalindsatsen vil være mindre.

Tænd og sluk for lyset

For at tænde lyset ON eller slukke OFF, gør følgende:

Tryk og hold "+" knappen på displayet i mere end 2 sekunder.

BEMÆRK : Hvis du bruger lyset selv i dagslys, vil andre trafikanter være mere tilbøjelige til at se dig.

Hvordan man folder cyklen

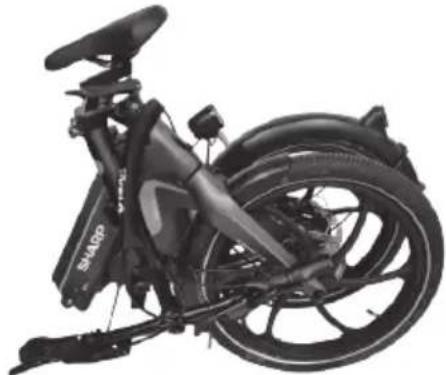

For at folde cyklen, følg disse trin:

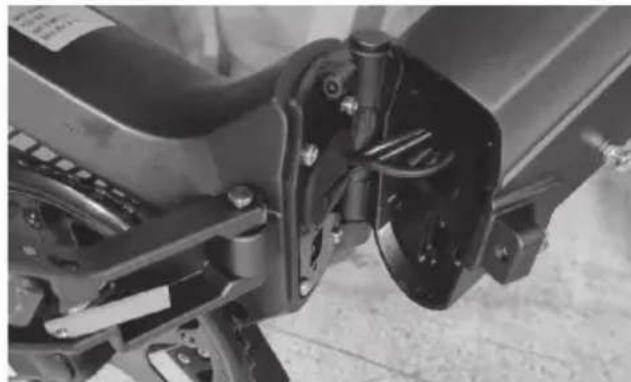

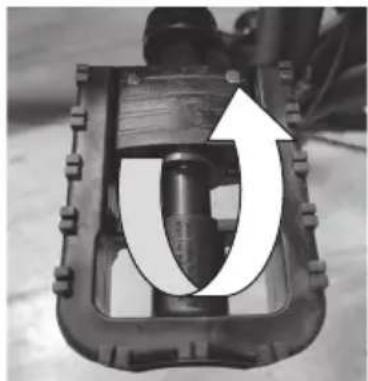

a. Frigør låsemekanismen på pedalerne, og fold dem ind over kranken.

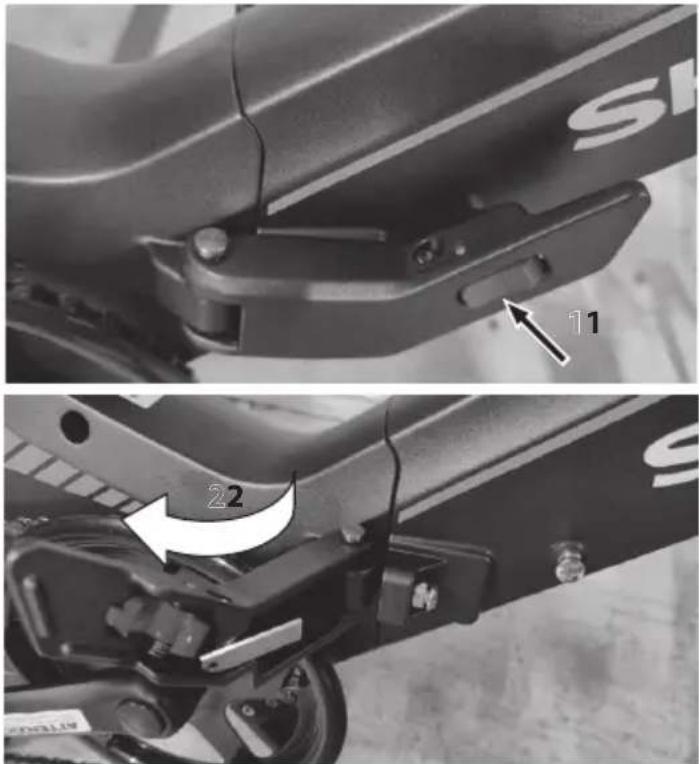

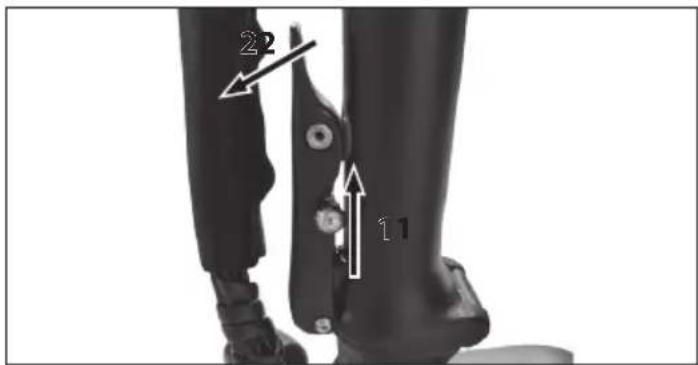

b. Tryk på den røde knap og frigør låsen ved at trække til venstre.

11 22

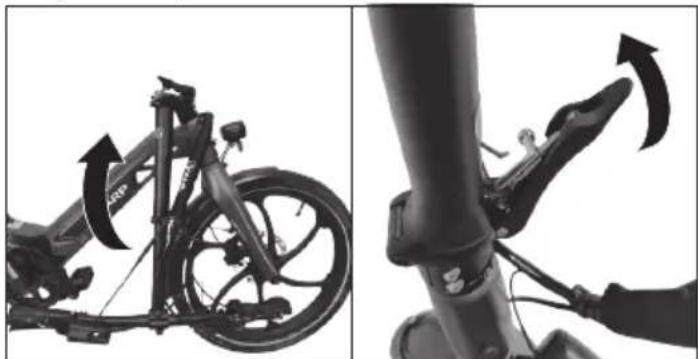

c. Fold stellet.

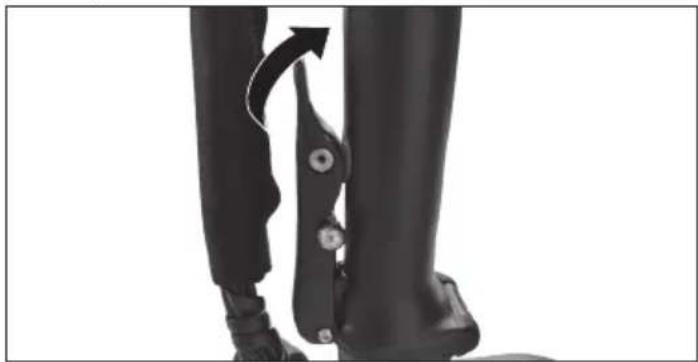

d. Frigør styrstammen og drej mod bunden af cyklen.

2 1 11

f. Fold styret og stellet på en måde, der er praktisk at bære.

For at samle cyklen, følg trinnene i omvendt rækkefølge.

OPMÆRKSOMHED!

Ved samling eller foldning af foldecyklen kan den manuelle foldning af kontrolkablet og/eller det øverste kabel blive klemt. Sørg for, at dette ikke sker. Hold altid fingrene, hænderne og armene væk fra monteringsområdet, når du folder stellet, stammen.

Efter foldning, sørg for at alle låse er ordentligt lukket.

Batteri og oplader vedligeholdelse

LITHIUMBATTERI

Efter hver brug af cyklen eller hvis batteriet er fladt, genoplad batteriet. Efter længere brug vil batteriets kapacitet langsomt falde.

Batteriets gennemsnitlige levetid afhænger af personlig brug og opbevaringsforhold. Selv med korrekt vedligeholdelse er genopladelige batterier ikke evige. I gennemsnit er et lithiumbatteri aktivt i omkring 500 opladningscyklusser. Det bør dog overvejes, at med hver opladning falder batteriets "kapacitet" proportionelt. Selv delvise opladninger (for eksempel 1H opladning) skal betragtes som en fuldstændig opladning med hensyn til antallet af mulige cyklusser. Aflad batteriet helt periodisk og genoplad det.

Hvis cyklen ikke bruges i lang tid, skal du ikke lade batteriet blive tilsluttet opladeren i mere end 8 timer. Lad det oplade i cirka 4 timer. I dette tilfælde skal du ikke tage hensyn til batteriopladerens lys.

Når batteriet er helt afladet, skal det straks genoplades. Lad ikke batteriet være afladet uden brug, men gennemfør straks en opladningscyklus. I dette tilfælde skal du sørge for en længere opladningscyklus på cirka 6 timer for at tillade fuld aktivering af batteriet.

Det anbefales at bruge cyklen en eller to gange om året, indtil batteriet er helt afladet. Oplad det derefter fuldstændigt. Denne proces har en gavnlig effekt på batteriets levetid.

Batterikapacitet på displayet

Når du tænder for cyklens motor og begynder at træde, viser batteriikonet på displayet den øjeblikkelige ladning målt og ikke den faktiske

ladetilgængelighed.

I tilfælde af opadgående ruter, når motoren er mere belastet, kan indikatoren vise en reduceret restladning (antallet af tændte LED'er på displayet falder). Når motoren er stoppet, i tilfælde af stop eller fremadgående ved inerti (for eksempel ned ad bakke) kan indikatoren vise en højere tilgængelig ladning (i mangel af belastning på motoren stiger batteriets spænding).

Det bedste tidspunkt, derfor, for at opnå mængden af restladning er, når man opnår en konstant hastighed og på en flad og lige vej efter at have stabiliseret batteriets arbejde.

Batteri opladning

Genoplad batteriet uden at fjerne det fra stellet.

Efter hver brug af cyklen anbefales det altid at genoplade batteriet. At holde batteriet opladet hele tiden forlænger dets levetid.

Det er obligatorisk at bruge den medfølgende oplader og følge instruktionerne på den. Brug ikke opladere, der ikke er godkendt af SHARP. De kan beskadige batteriet og reducere dets levetid. Ved brug af personlige tilbehør, der ikke leveres med cyklen, vil den juridiske garanti automatisk udløbe.

Før opladning af batteriet, læs omhyggeligt følgende instruktioner og følg dem under processen.

• Brug kun den medfølgende oplader.
• Hold både opladeren og batteriet væk fra børn og kæledyr.
• Opladningsoperationen skal udføres i et rummeligt, køligt og tørt sted; væk fra direkte varmekilder og fugt.
• Hvis opladningsoperationen finder sted med batteriet anbragt i cyklen, skal du sikre, at det står stabilt på standeren og er slukket.
• Det er normalt, at opladeren bliver varm under opladning.
  • Dæk ikke opladeren til.
• Sørg for, at stikkene altid er rene og tørre.
• Få ikke opladeren våd.
• Brug ikke opladeren og/eller batteriet, hvis de er beskadigede.
• Tilslut altid opladeren til batteriet først og derefter til stikkontakten.
• Foretag ikke opladningsprocessen i direkte sollys.
• Brug ikke opladeren til andre formål eller til andre enheder.
• Spændingsfald under opladningscyklusser kan beskadige batteriet.
• Spændingsfald under opladningscyklusser kunne beskadige batteriet.

Lad ikke batteriet være tilsluttet opladeren i mere end 8 timer.

Hvis temperaturen på batteriet stiger for højt, vil en ubehagelig lugt opstå: stop straks opladningen og kontakt servicecentret.

Batteri FAQ

Er det normalt, at batteriet bliver varmt under opladning?

Ja, det er normalt, at batteriet bliver varmt under opladningen.

Vedligeholdelse af oplader

Følg følgende vedligeholdelsesinstruktioner for opladeren:

• Når batteriet er fuldt opladet, skal du først tage kablet ud af stikkontakten og derefter batteristrømkablet.
• Opbevar opladeren på et tørt og rent sted.
• Opladeren kræver ingen vedligeholdelse. Enhver åbning eller manipulation er forbudt.
• Hvis du har mistanke om, at opladeren er beskadiget, skal du kontakte servicecentret.
• Hvis kablet er beskadiget, skal du kontakte servicecentret for at få det udskiftet.
• Hvis temperaturen på opladeren stiger for højt (over 65°C), vil der opstå en ubehagelig lugt: stop straks opladningen og kontakt servicecentret.

Teknologiske fremskridt har gjort elcyklen og dens komponenter mere komplekse end tidligere, og tempoet i innovation øges. Med denne konstante udvikling er det essentielt, for enhver mekanisk og/eller

elektrisk reparation og/eller vedligeholdelse, at kontakte et autoriseret servicecenter. For rutinemæssig vedligeholdelse og rengøring, følg nedenstående instruktioner.

Inspektion og vedligeholdelse

For din sikkerhed og for at sikre lang levetid på din cykel anbefales det at inspicere den regelmæssigt for at forstå tilstanden af den mekaniske del og om nødvendigt anmode om assistance fra en tekniker.

Vedligeholdelse af gode mekaniske og elektriske dele er grundlæggende for din sikkerhed under brug. Kontroller jævnligt ledninger og elektriske forbindelser for at sikre, at de ikke er beskadigede.

Cykelkomponent	Kontroller altid før brug	Kontroller jævnligt	Rengør og smør	Juster og stram	Reparer hvis nødv-endigt
Dæktryk
Dækkets tilstand
Bremsekalibre-ring
Styrslås
DISPLAY
Sadelås
Bremseklodser
Bremsekabel spænding
Eger spænding
Hjul centrering
Nav
Kædesmøring
Bagderailleur kalibrering
Reflektorer
Batteri og oplader
Styring
B.B.
Skruer, møtrikker, bolte, låse

Komponenter udsat for normalt slid (f.eks. dæk, kæde, bremser) er ikke dækket af garantien.

Den grundlæggende vedligeholdelse af cyklen kan og skal udføres direkte af ejeren; kræver ikke specielle værktøjer eller specifik teknisk viden ud over, hvad der forklares i denne manual.

Her er nogle eksempler på indgreb, du selv kan udføre.

Alle andre inspektions-, vedligeholdelses- og reparationstjenester skal udføres i et specialiseret center af en kvalificeret tekniker. Kontakt altid servicecentret for eventuelle tvivl eller usikkerheder.

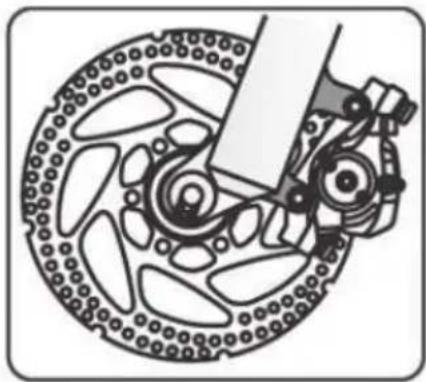

Juster bremserne

Cyklen er udstyret med hydrauliske skivebremser

Skivebremseklodserne kræver minimal slid, før de opnår optimal bremsning. Derudover overophedes skiverne, når de er i aktion, rør dem ikke efter de lige er stoppet. Hvis et af de to bremsesystemer går i stykker, reparer det straks, da én bremse ikke er tilstrækkelig til at sikre sikker bremsning.

Det anbefales at tjekke bremseklodserne grundigt, samt beklædningerne. Hvis du bemærker flosser eller forlængede spiraler, buede ender, rust eller slid, udskift de beskadigede dele straks. For at udskifte klodserne, løs afspændingsbolten indtil klodsen er ude og erstat den.

Sørg for, at bremseklodserne er fastgjort ordentligt (stramning 5/8 Nm). I tilfælde af tvivl eller opfattelse af enhver anomali under brug, få cyklen kontrolleret af en mekaniker.

Juster gearboksen

Hvis kæden har vanskeligheder med at klatre på den store bagerste kædehjul (gearvælger på styret drejet til maksimum), skru skrue B lidt op, undgå at kæden går ud over det sidste kædehjul.

Hvis kæden falder med vanskelighed på den lille bagerste kædehjul, skru skrue A lidt op for at justere gearenheden på det lille kædehjul.

Under brug kan nogle skruer blive løs på grund af vibrationer. Vi anbefaler dig at kontrollere stramningen af skruerne periodisk. Udskift straks enhver beskadiget eller mistet del. Følgende er en tabel over stramningsmoment, der skal anvendes til montering af forskellige typer komponenter. For hver komponent er der oplyst det "minimum-maksimum" interval, hvormed de generelt holdes. Tabellen er udelukkende vejledende, fordi vi gentager, at mange variable bidrager til at påvirke det præcise moment, der skal anvendes på de forskellige skruer, såsom det anvendte materiale til skruen og/eller gevindtypen, sektionerne og tykkelserne af det materiale, du arbejder med, og selvfølgelig materialet til de dele, der skal interfacen. Stramningsmomentene er udtrykt i Newton-meter; husk, at for korrekt at udføre denne operation kræves en momentnøgle, der slipper, når det ønskede moment er nået.

Forhjulsnav møtrik 20 - 27 Nm
Baghjulsnav møtrik 27 - 33 Nm
Sadelklemme 7 -22 Nm
Bremse 10 Nm
Bremseklods 8 Nm
Bremsekabel 5 Nm
Bagderailleur kabler 5 - 6 Nm
Sadelpind klemme 10 - 14 Nm
Frempind møtrik og skrue 18 - 20 Nm
Derailleur på dropout 12 - 15 Nm
Forgærdeøjnene møtrik 5 - 7 Nm
Skivebremse kaliber møtrik 6 - 8 Nm
Frempind på gaffel 5 - 8 Nm
Frempind på styr 5 - 8 Nm
Gearskiftere på styr 10 Nm
B.B. klinge og pedalarm 32 - 50 Nm
BSA B.B. dele	70 Nm
Pedaler	34 - 40 Nm

Indkøringsperiode

Din cykel vil være mere effektiv og forblive i optimale forhold i lang tid ved en indkøringsperiode før kontinuerlig og intensiv brug.

Bremse- eller gearkabler, eger og andre mekaniske dele kan løsne sig i den allerførste brugstid, og et besøg på servicecenteret kan være nødvendigt for endelig justering.

Vi foreslår efter 30/35 timers brug og under alle omstændigheder efter de første 30 dage at få elcyklen kontrolleret på et servicecenter.

Under alle omstændigheder, for ethvert problem eller tvivl, som du ikke kan løse på egen hånd, kontakt altid det specialiserede tekniske assistancecenter og brug ikke cyklen i tilfælde af reelle eller formodede uregelmæssigheder.

Vi anbefaler at kontrollere mekanikken før hver brug.

Efter hver lang eller vanskelig tur på ujævnt terræn, i tilfælde af udsættelse for vand eller sand og i hvert fald hver 150 km.

• Rengør cyklen.
- Sørg for at smøre kæden, friløbet, gearboksen og fjerne overskydende olie. Du kan spørge din betroede tekniker om råd om de bedste smøremidler på markedet og hyppigheden af vedligeholdelse.
- Anvend forbremsen, og flyt cyklen frem og tilbage og sørg for, at alt er i orden. Hvis du hører en dæmpet lyd ved hver bevægelse, er der sandsynligvis problemer med styringen: kontakt servicecentret.
- Løft forhjulet fra jorden, og drej det til højre og venstre og sørg før, at styringen er blød. Hvis styringen er stiv, er der sandsynligvis problemer med styringen: kontakt servicecentret.
- Sørg for, at møtrikker, bolte, låse og alle mekaniske og fastgørelseskomponenter er lukkede og ikke slidte og/eller beskadigede.

Cyklen og dens mekaniske komponenter er udsat for slid. Materialerne, som de er fremstillet af, har forskellige livscyklusser. DET ANBEFALES AT KONTROLLERE CYKLEN PERIODISK ELLER MINIMUM ÉN GANG OM ÅRET FOR AT VURDERE KORREKT FUNKTIONALITET OG SLITAGESTANDEN PÅ KOMPONENTERNE, OG UDSKIFTE DEM HVIS NÖDVENDIGT.

Punkteret dæk

Brug ikke cyklen ved punktering eller delvis punktering. Bær den i hånden.

Hvis et dæk bliver punkteret, frigør hjulet fra navet for at fjerne det og tøm dækket. Fjern dækket ved hjælp af et dækjern for at fjerne det fra fælgen. Fjern den perforerede slange og erstat den. Pump slangen lidt og repositionér dækket på fælgen over slangen. Vær forsigtig med ikke at klemme den nye slange mellem fælgen og dækket. Drej hjulet for at

sikre, at hele dækket er korrekt placeret på fælgen, og at slangen er helt inden i det. Pump langsomt til det anbefalede tryk, kontroller placeringen af dækket på fælgen. Positioner hjulet igen. I tilfælde af vanskeligheder, kontakt servicecentret, der vil erstatte dem.

Vi anbefaler, at du kun bruger et dækjern til denne operation. Ellers, ved brug af en skruetrækker eller et andet værktøj, risikerer du at punktere slangen.

Rengør cyklen

Støv stellet af med en blød klud, fjern snavset med en fugtig klud og et ikke-slibende rengøringsmiddel. Brug ikke højtryksrenser. Tør alle dele forsigtigt og påfør jævnligt bilvoks.

Rengør plastdele og dæk med sæbe og vand, tør forsigtigt.

Hvis cyklen bruges på våde eller regnfulde dage, tør den forsigtigt inden parkering.

Lad ikke cyklen stå udsat for fugt, regn, direkte sol. Hvis det ikke er muligt at tage den i ly, dæk den med en mørk, vandtæt dug.

Salt er meget korroderende. Hvis du bor i eller bruger cyklen i kystområder, anbefales det at vaske cyklen meget ofte for at fjerne salt, altid tør den grundigt og påfør anti-rust på de umalede dele.

Smør jævnligt krankboks, friløb, kæde og andre dele, der har brug for det. Kontroller jævnligt skruer, møtrikker, bolte og låse for at sikre, at de er stramme.

Opbevaring af cykel

Opbevar cyklen et tørt og overdækket sted, undgå direkte udsættelse for sol, dårligt vejr og salt.

Hvis du planlægger ikke at bruge cyklen i en længere periode, rengør den grundigt, inden du parkerer den.

Luft dækkene halvt ud og, hvis muligt, hæng cyklen op og dæk den med et håndklæde, helst af bomuld. Brug ikke plastafdækning.

Oplad batteriet og sørg for at det oplades en gang hver anden måned for at forhindre det i at blive helt afladet. Sørg for, at opladeren ikke er tilsluttet strømforsyningen eller cyklen.

Den anbefalede opbevaringstemperatur for lithiumbatteriet er mellem 0° - 25°. Undgå at opbevare batteriet i for kolde eller for varme områder.

Udsæt ikke batteriet for varmekilder (+35/40°) i længere perioder.

Lad ikke batteriet med kondens, som kan beskadige, kortslutte eller korrodere batteriet.

Fejlfinding

Beskrivelse Årsager Løsning
Problem med bagderailleur	Løse og/eller beskadigede kablerForkert justering	Kalibrer eller udskift kablerneKalibrer bagderailleur
Problem med kæden	Løs kædeledBøjet eller knækket kædeledUreguleret gearboks	Stram skruerneUdskift kædeleddetKalibrer bagderailleur
Lyde under pedallering	Kæden ikke smurtBrudte pedal lejer∅delagt B.B. lejerFoldet pedalarmLøs B.B.	Smør kædenUdskift pedalenUdskift B.B.Udskift krankenFastgør B.B.
Frikrans drejer ikke	Frikransenå€TMs paler fastlåst	Smør frikransen eller udskift den hvis nødvendigt
Bremserne virker ikke ordentligt	Slidte bremseklodserVåde eller beskidte bremseklodserLøse og/eller beskadigede kablerBremsegreb fastlåstForkert bremsejustering	Udskift bremseklodserneRengør bremseklodserne og fælgeKalibrer eller udskift kablerneKalibrer bremsegrebetKalibrer bremserne
Der er en hylelyd, når bremserne bruges	Slidte bremseklodserForkert bremsejusteringVåde eller beskidte bremseklodserLøse bremsearme	Udskift bremseklodserneKalibrer bremserneRengør bremseklodserne og fælgeKontroller skruerne på armene og stram dem korrekt
Der er en dump lyd, når bremserne bruges	Ujævnhed på fælgenHjulet ikke justeretForkert bremsejusteringLøse bremsearmeLøs styring	Reparer eller udskift fælg (anmod om service )Reparer hjulet (anmod om service )Kalibrer bremserneKontroller skruerne på armene og stram dem korrektStram styringen
Vippende hjul	Beskadiget navHjulet ikke justeretStyring låstHjulet er ikke korrekt fastgjort	Udskift navetReparer hjulet (anmod om service )Kalibrer styringenKontroller hjulet
Kørsel ikke glat	Hjulet ikke justeretStyring låstSkæv stel eller gaffel	Reparer hjulet (anmod om service )Kalibrer styringenSpørg service om reparation
Hyppig punktering	Gammel eller beskadiget indvendig slangeBeskadiget dækDækket er ikke egnet til fælgDæk ikke kontrolleret efter tidligere punkteringDæktryk for lavtEger uden for fælgen	Udskift den indre slangeUdskift däkketUdskift däkketUdskift däkketKontroller trykket og justérUdskiftegetegeren
Cyklen har reduceret rækkevidde og/eller hastighed	Lavt batteriDefekt batteri eller udslidt batteriLavt dæktrykBremser gnider på felgeModvind, opadbakke...	Oplad batterietUdskift batterietPump dækKalibrer bremserDet er muligt at rækkevidden af rejsen er reduceret i disse tilfælde af brug
Cyklen fungerer men displayet viser ikke batteriets kapacitet	Løse stikforbindelserBeskadiget kabel / kappeBeskadiget display	Kontroller alle forbindelserKontroller alle kabler og kapperUdskift displayet
Displayet viser batterikapaciteten men cyklen fungerer ikke	Defekt bremseinhibitorLøs motor kabel forbindelse	Tjek bremserne , udskift inhibitatorenKontroller stikket
Motoren virker uden pedaler	Defekt sensorDefekt/beskadiget controller	Udskift sensorenUdskift controlleren

Teknisk specifikation

Model BK-BM07
Generelt
Farver mørkegrå / grøn
Størrelse M
Nominel hastighed ca. 25 km/t
Km rækkevidde med middelassistance på en for det meste flad byrute op til 60 km*
Vægtområde 24 kg
Maksimal belastning 100 kg
Elektronik
Baghjulsmotor 36 V 250 W
Motor Elektrisk motor pedalassistentcykel
Batteripakke 36 V 10,4 Ah/374 Wh litiumceller
DISPLAY LCD-farvedisplay
Batterioplader AC 100 V - 240 V Output DC 42 V / 2 A
Opladningstid 5 timer
Batteri opladningscykler ca. 600
Batterikrop aftagelig med sikkerhedslås
Gearsystemer Shimano REVOSHIFT 6 hastighed
Rammesæt
Ramme	Magnesiumfoldning med fast forgaffel
Hjul
Hjulstørrelse 20 tommer aluminiumsfælge
Bremser
Bremsetype	hydrauliske skivebremser

* - Rækkevidden (ca. 60 km) for cyklen med pedalhjælp kan variere afhængigt af forskellige brugsforhold og de vægte, der skal transporteres. Disse værdier kan påvirkes af brugerens vægt, typen af rute (stejle stigninger), transport af tunge genstande, dæktryk, ugunstige vejrforhold, såvel som gentagne stop og igangsætning af kørsel, hvilket reducerer kørselsrækkevidden betydeligt.
