Produkttype	Termisk etiketprinter
Mærke	Brother
Model	P-Touch PT-2420PC
Dimensioner	66 × 123 × 145 mm
Vægt	400 g
Strømforsyning	Netadapter model J (230 V, 50 Hz)
Udskriftsopløsning	180 dpi
Printhoved	128 punkter
Maksimal udskriftslængde	279 mm
Kompatible båndbredder	6 mm, 9 mm, 12 mm, 18 mm, 24 mm
Grænseflade	USB
Kompatible operativsystemer	Windows 98/98SE/Me/2000/XP, Mac OS 8.6 eller nyere (Classic-miljø under OS X)
Medfølgende software	P-touch Quick Editor, P-touch Editor Ver.3.1
Hovedfunktioner	Udskrivning af tilpassede etiketter, stregkoder, billeder, rammer, symboler, spejltekst, skæremærker
Båndtyper	Laminerede TZ-bånd, ikke-laminerede TZ-bånd, med speciel vedhæftning, AL-bånd (termopapir)
Medfølgende tilbehør	Testbåndkassette (24 mm), netadapter, USB-kabel, båndseparator, CD-ROM
Vedligeholdelse og rengøring	Rengør printhovedet og valsen med en tør vatpind; rengør kniven en gang om året med isopropylalkohol
Sikkerhed	Brug udelukkende Brother TZ- og AL-bånd; brug ikke en anden netadapter; rør ikke ved det varme printhoved; opbevares utilgængeligt for børn
Reservedele og reparationsmuligheder	Båndkassetter (referencer TZ-xxx, AL-xxx), rengøringskassette TZ-CL4, netadapter model J
Statusindikator	Grøn LED: tændt (standby), blinkende (modtagelse), hurtig (fejl/tom), langsom (afkøling)
Garanti	Brug af uautoriserede forsyninger annullerer garantien
Serienummer	Angivet på bagsiden af enheden, over stregkoden

Ofte stillede spørgsmål - P-Touch PT-2420PC BROTHER

Hvilke typer bånd kan jeg bruge med Brother PT-2420PC?

Brug udelukkende Brother TZ-bånd (laminerede, ikke-laminerede, specialklæbende) og AL-bånd (termopapir). Brug ikke bånd uden TZ- eller AL-logoet. De tilgængelige bredder er 6 mm, 9 mm, 12 mm, 18 mm og 24 mm.

Hvordan installerer jeg korrekt softwaren og printerdriveren?

Tilslut ikke printeren, før softwaren er installeret. Indsæt CD-ROM'en, vælg sprog, og vælg derefter at installere P-touch Quick Editor eller P-touch Editor Ver.3.1. Når installationen beder om det, tilslut printeren via USB og tænd den. Driveren installeres automatisk.

Hvad gør jeg, hvis printeren ikke udskriver, og computeren viser en transmissionsfejl?

Kontrollér, at USB-kablet er tilsluttet korrekt, at båndkassetten er korrekt indsat, og at låget er lukket. Under Windows skal du i printeregenskaber vælge porten PTUSB:. På Mac skal du bruge Vælgeren til at vælge PT-2420PC.

Hvordan rengør jeg printhovedet og valsen?

Sluk printeren. Åbn låget, fjern båndkassetten. Brug en tør vatpind til forsigtigt at tørre printhovedet (øverst) og valsen (nederst). Pas på ikke at røre kniven. Rengør kun efter afkøling.

Hvordan skifter jeg båndkassetten?

Løft låget til båndrummet. Fjern den gamle kassette ved at trække lige ud. Hvis blækbåndet er løst, drej tandhjulet i pilens retning, indtil det er strammet. Sæt den nye kassette helt i, og sørg for, at båndet ikke sidder fast under metalstyret. Luk låget.

Hvordan udskriver jeg en etiket med P-touch Quick Editor?

Start P-touch Quick Editor. Indstil etiketstørrelsen via menuen Egenskaber > Båndindstillinger. Indtast din tekst i visningsområdet. Du kan justere skrifttype, størrelse og stil. Klik på knappen Udskriv, eller vælg Udskriftsindstillinger for skæremærker, spejl eller antal kopier.

Hvad betyder hurtig blinken på statusindikatoren?

Hurtig blinken indikerer: ingen båndkassette, transmissionsfejl eller tryk på skæreknappen under udskrivning. Indsæt en kassette, sluk og tænd printeren, eller genudskriv.

Kan jeg bruge en anden netadapter end den medfølgende?

Nej, brug kun den medfølgende netadapter model J. Brug af en anden adapter annullerer garantien og kan beskadige enheden.

Hvordan afinstallerer jeg softwaren og printerdriveren?

Under Windows: Kontrolpanel > Tilføj/fjern programmer, slet 'P-touch Quick Editor' eller 'P-touch Editor 3.1'. På Mac: træk mapperne P-touch Quick Editor, P-touch Editor Ver3.1 i skraldespanden, slet derefter udvidelserne 'PT-2420PC' og 'USB PT-2420PC Extension' i mappen System/Extensions samt tilsvarende præferencer.

Hvad er dimensionerne på de etiketter, jeg kan oprette?

Du kan indstille etiketstørrelsen i softwaren. Bredden svarer til den anvendte kassette (6 til 24 mm). Længden kan manuelt indstilles op til maksimalt 279 mm. Forudindstillede formater er tilgængelige i båndindstillingerne.

BRUGSANVISNING P-Touch PT-2420PC BROTHER

Generelle forholdsregler 2

Bandkassetter 3

Generelle forholdsregler

• Det mä bare brukes Brother TZ-bänd og AL-bänd med/DDne maskinen. Bruk ilke bänd med minre de har

-merket .

9 Velg onsket sted for snarveien og klikk på Neste-knappen. En dialogboks hvor du kan velge om skriverdriveren skal installeres eller ikke,kommen frem.

For à installere skriverdriveren, klikker du pa Ja-knappen. Den feste Driveroppsettdialogboksen vises og informerer om at PT2420PC skriverdriveren vil installereres.

1 Sett den vedlagte CD-ROM'en inn i CD-ROM diskettstasjonen pa datamaskinen. En dialogboks hvor du kan velge sprak, vises automatisk.

Nár du har installert P-touch Editor Ver. 3.1, vises en dialogboks hvor du kan bestemme om skriverdriveren skal installereres eller ikke.

For a installere skriverdriveren klikker du pa Ja-knappen. Den forste Driveroppsett-dialogboksen vises for a informere om at PT-2420PC blir installment.

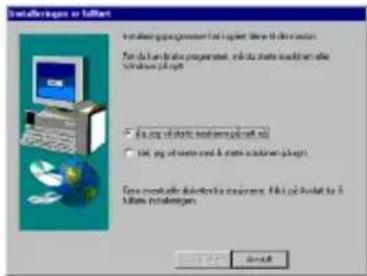

Hvis skriverdriveren allerede er instaliert, klikker du pa Nei-knappen. En dialogboks som forteller at installationsjonen er fertig,kommen frem.

Du ma ikke kople P-touch 2420PC til datamaskinen for du blir bedt om Å gjore det, ellers kan det skje at PT-2420PC skriveren ikke installeres korrekt.

Med Windows® 98/98SE/Me/2000:

Klikk på Neste-knappen. En dialogboks som ber deg om Å kople PT-2420PC til datamaskinen,kommen frem.

Hvis du ikke ønsker á slette applikasjonen, klikker du på Nei-knappen.

Det kan vare nodvendig med et par hundre megabytes ekstra hvis det skal skrives ut lange etiketter aller store mengder data.

Minnekapasitet: Minst 24MB

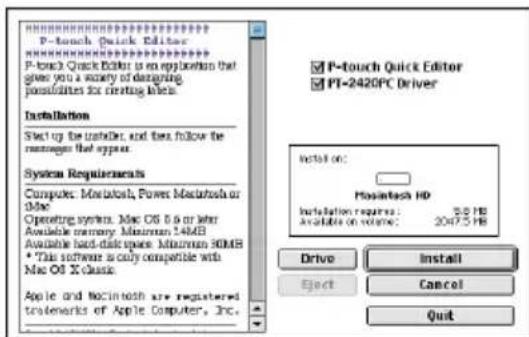

Ved ä klikke på "Custom Install"-knappen, vises en dialogboks hvor du kan velge hvilke alternative som skal installereres.

Hvis det er nok plass pa harddsiken, klikker du pa "Install"-knappen.

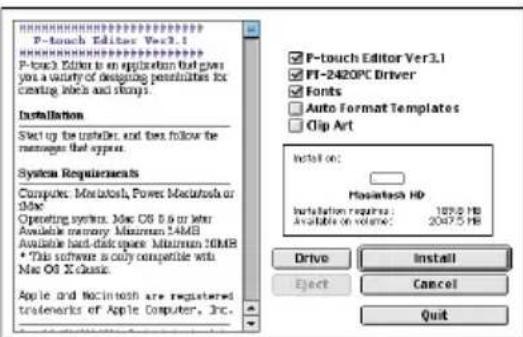

Ved Å klikke på "Custom Install"-knappen, vises en dialogboks hvor du kan velge hvilke alternativeer som skal installereres.

Hvis du vil installere bare de mest nodvendige komponentene, velger du folgende komponenter og starter installationsjonen.

Ved a skrive i tekstfeltet vil du se teksten sik den kommer til a se ut nar den er skrevet ut. Men ved a klikke pa Endreskijerm-knappen (), vises teksten i tekstboksen hvor den blir lettera se.

Importere tekst

Hvis du allerede har lagt et symbol til teksten, vil det skiftes ut med det nye symbolet du har valgt.

Det er mulig à endre bakgrunnsfargen på layoutet til den fargen du onsker.

Rengjore skrivehedet og valsen

Artikkelnr.	Beskrivelse
TZ-S151 2	4 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S141 1	3 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S131 1	2 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S121 9	mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S111 6	mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S251 2	4 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S241 1	3 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S231 1	2 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S221 9	mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S211 6	mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S651 2	4 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S641 1	3 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S631 1	2 mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S621 9	mm kraftig klebetape (sorte tegn på hvit tape)
TZ-S611 6	mm kraftig klebetape (sorte tegn på hvit tape)

Spesialtape

Artikkelnr.	Beskrivelse
AL-K251 24 mm varmeømfintlig papir-tape (sorte tegn på hvit tape)

Ekstra tilbehør

Artikelnr.	Beskrivelse
TZ-CL4 Rensekassett til skrivehode
