BRUGSANVISNING GLH-E 2845 B Gardol

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

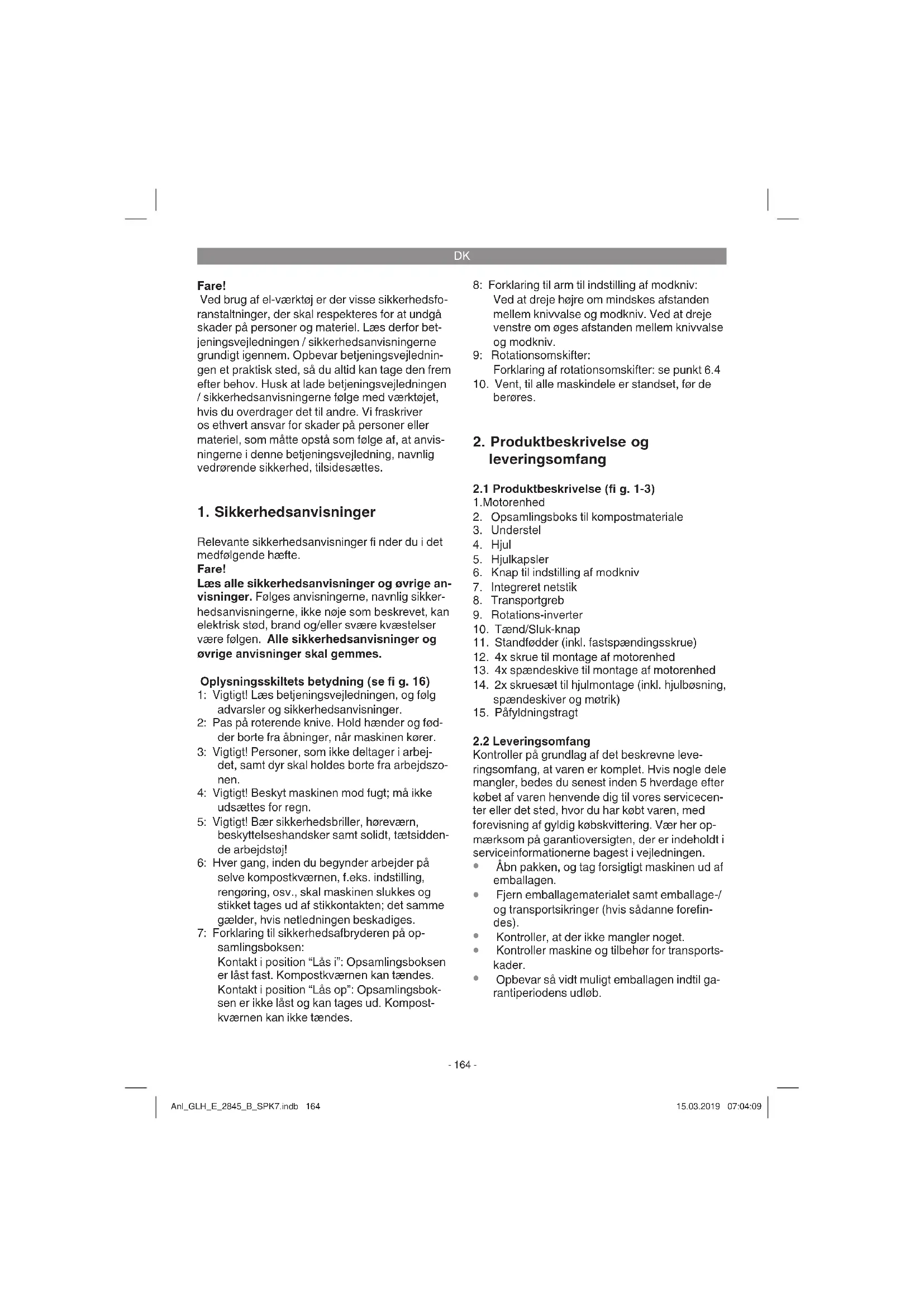

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Oplysningsskiltets betydning (se fi g. 16) 1: Vigtigt! Læs betjeningsvejledningen, og følg advarsler og sikkerhedsanvisninger. 2: Pas på roterende knive. Hold hænder og fød- der borte fra åbninger, når maskinen kører. 3: Vigtigt! Personer, som ikke deltager i arbej- det, samt dyr skal holdes borte fra arbejdszo- nen. 4: Vigtigt! Beskyt maskinen mod fugt; må ikke udsættes for regn. 5: Vigtigt! Bær sikkerhedsbriller, høreværn, beskyttelseshandsker samt solidt, tætsidden- de arbejdstøj! 6: Hver gang, inden du begynder arbejder på selve kompostkværnen, f.eks. indstilling, rengøring, osv., skal maskinen slukkes og stikket tages ud af stikkontakten; det samme gælder, hvis netledningen beskadiges. 7: Forklaring til sikkerhedsafbryderen på op- samlingsboksen: Kontakt i position “Lås i”: Opsamlingsboksen er låst fast. Kompostkværnen kan tændes. Kontakt i position “Lås op”: Opsamlingsbok- sen er ikke låst og kan tages ud. Kompost- kværnen kan ikke tændes. 8: Forklaring til arm til indstilling af modkniv: Ved at dreje højre om mindskes afstanden mellem knivvalse og modkniv. Ved at dreje venstre om øges afstanden mellem knivvalse og modkniv. 9: Rotationsomskifter: Forklaring af rotationsomskifter: se punkt 6.4

6. Knap til indstilling af modkniv

11. Standfødder (inkl. fastspændingsskrue)

12. 4x skrue til montage af motorenhed

13. 4x spændeskive til montage af motorenhed

14. 2x skruesæt til hjulmontage (inkl. hjulbøsning,

spændeskiver og møtrik)

15. Påfyldningstragt

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

El-kompostkværnen må kun bruges til at knuse organisk haveaff ald. Kom biologisk nedbrydeligt materiale, som f.eks. blade, grene, blomsterrester osv. i fødetragten. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

ses ind i boringen i hvert hjul (fi g. 6). Herefter stikkes 1 skrue med spændeskive gennem bøsningen i hvert hjul (fi g.7), og hjulene skru- es sammen med understellet (fi g.8). Læg en spændeskive under før og efter rørstænger- ne. Pres hjulkapslerne på hjulene (fi g. 9).

4. Pres opsamlingsboksen med sikkerhedsaf-

bryder (fi g. 12/ pos. A) ind i indtaget som vist på fi g. 11. Sørg for, at opsamlingsboksen løber oven over ledeskinnerne (fi g. 4/pos. A).

5. Lås opsamlingsboksen med sikkerhedsafbry-

Bemærk venligst lovmæssige bestemmelser vedrørende støjbeskyttelse, som kan variere fra sted til sted.

Slut maskinen til det indbyggede netstik (fi g.13/ pos. E) med en forlængerledning. Se også angi- velser i sikkerhedsanvisningerne.

Tryk på den grønne knap for at tænde kom- postkværnen.

Tryk på den røde knap for at slukke. Bemærk: Kværnen er udstyret med en nulspæn- dingsafbryder. Dette forhindrer, at kværnen starter uforvarende op efter strømafbrydelse.

6.3 Sikkerhedsafbryder (fi g. 12/ pos. A)

Opsamlingsboksen skal befi nde sig i sin position, og sikkerhedsafbryderen skal være blokeret som vist på fi g. 12.

6.4 Rotations-inverter (Fig. 13/ pos. C)

Vigtigt! Rotations-inverteren kan kun aktiveres, når kompostkværnen er slukket. Position “⇓” Materialet trækkes automatisk ind af kniven og fi ndeles. Position “⇑” Kniven drejer modsat rundt, så materiale, der sidder i klemme, frigøres. Når rotations-inverteren er blevet sat i position “⇑”, skal du holde den grønne knap på tænd/sluk-knappen inde. Kniven omstilles til modsat omdrejningsretning. Slippes tænd/sluk-knappen, standser kompostkværnen automatisk. Vigtigt! Vent altid, indtil kompostkværnen er standset helt, inden den tændes igen. Bemærk: Motoren starter ikke, når rotations- inverteren er i midterstilling. Store genstande eller træstykker fjernes ved gentagen aktivering i både skære- og frigørelses- retningen.

6.5 Motorbeskyttelsesafbryder

(fi g. 13 / pos. D) Overbelastes motoren (f.eks. fordi knivene bloke- rer), standser kværnen efter et par sekunder. For at beskytte motoren mod beskadigelse afbryder motorbeskyttelsesafbryderen automatisk for strømtilførlsen. Vent mindst 1 min., inden du tryk- ker på tilbagestillingsknappen for genstart. Tryk herefter på tænd/sluk-knappen. Er kniven blokeret, fl ytter du rotations-inverteren til venstre i position “⇑”, inden du tænder for kom- postkværnen igen.

6.6 Anvisninger til arbejdet

Følg alle sikkerhedsanvisninger (vedlagte hæfte).

Brug arbejdshandkser, sikkerhedsbriller og høreværn.

Det materiale, der skal hakkes, fyldes i i den side, der har den største åbning i påfyldnings- tragten (fig. 1/pos. 15).

Det tilførte materiale trækkes ind automatisk. VIGTIGT! Længere materiale, som rager ud over maskinen, kan svippe frem og tilbage, når det trækkes ind – hold god afstand.

Pas på ikke at tilføre så meget materiale, at påfyldningstragten stopper til.

Vissent, fugtigt haveaffald, som har ligget i flere dage, skal findeles skiftevis med grene. Herved undgås det, at materialet sætter sig fast i påfyldningstragten.

Blød affald (f.eks. køkkenaffald) må ikke kom- mes i kværnen, men skal komposteres, som det er.

Løvholdigt, kraftigt forgrentet materiale skal findeles helt igennem, inden der tilføres nyt materiale.

Udkastningsåbningen må ikke stoppes til af findelt materiale – fare for ophobning.

Ventilationssprækken må ikke overdækkes.

Undgå uafbrudt påfyldning af svært materiale eller kraftigt grenværk. Det kan forårsage blo- kering af knivene.

Brug en nedstopper eller en haspe til at fjerne blokerede genstande fra tragt- eller udkast- ningsåbningen. Bemærk: Materialet knuses, splintres og over- skæres af knivvalsen, hvilket er gunstigt for ned- brydningsprocessen under komposteringen. Anl_GLH_E_2845_B_SPK7.indb 166Anl_GLH_E_2845_B_SPK7.indb 166 15.03.2019 07:04:0915.03.2019 07:04:09DK

6.7 Tømning af opsamlingsboks

Opsamlingsboksens fyldniveau fremgår af slid- serne i siden på afdækningen. Tøm opsamlingsboksen i god tid for at undgå overopfyldning. Tømning foretages på følgende måde:

Sluk for maskinen på tænd/sluk-knappen.

Frigør opsamlingsboksen ved at presse sik- kerhedsafbryderen (fig. 12/ pos. A) ned.

Modkniv og knivvalse er justeret optimalt fra fa- brikkens side. Kun ved nedslidning kan det være nødvendigt med en efterjustering af modkniven (tænd kompostkværnen). For optimal drift skal afstanden mellem modkniv (pos. B) og fræseværk (pos. A) være ca. 0,50. Til det befi nder der sig en indstillingsanordning på højre side af plasthuset. Drej knoppen mod højre, så skruen (pos. C) bevæger sig mod fræseværket. Efter en halv omdrejning er modkniven kommet 0,50 mm tættere på fræseværket. Kont- roller herefter, om kniven skærer som ønsket. VIGTIGT: Hvis fræseværket berører modkniven, vil der ske efterskæring, og der kan falde små metalspån ud af udkastningsåbningen. Dette er ingen fejl, men skal dog efterjusteres i nødvendigt omfang, da modkniven ellers vil slides for hurtigt. Hvis modkniven ikke kan justeres yderligere, har den nået sin slidgrænse og skal skiftes ud. Vigtigt: Brug handsker!

Sluk maskinen og træk stikket ud af stik- kontakten.

Frigør opsamlingsboksen og fjern den.

Løsn de 4 unbrakoskruer (fig. 15a/pos. K) komplet. Unbrakoskruerne kan kun løsnes, de kan ikke tages af.

Løsn sikringsskruen på undersiden af mas- kinen (fig. 15b/pos. L) indtil anslag. Sikrings- skruen kan kun løsnes, den kan ikke tages af.

Fræseværktøj (fig. 16/pos. G) og modkniv (fig. 16/pos. F) kan nu fjernes og kontrolleres. Slidte eller beskadigede dele skal erstattes. Anvend kun de udvalgte reservedele fra pro- ducenten (se „Reservedelsbestilling“).

Montering gennemføres i omvendt rækkeføl- ge. Sikr, at fræseværktøjet er justeret rigtigt (kontrollér krumningen på knivens takker). Kontrollér, at skruerne sidder godt fast.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Rengør apparatet regelmæssigt. Derved si- kres funktionsdygtigheden og en lang levetid.

Ventilationsslidserne skal holdes rene, mens du arbejder.

Plastlegemet og plastdelene renses med et mildt rengøringsmiddel og en fugtig klud. An- vend ikke aggressive midler eller opløsnings- middel til rensning!

Sprøjt aldrig vand på kværnen.

Undgå, at der kommer vand ind i apparatet.

Check fra tid til anden, om fastgøringsskruer- ne på kørestellet sidder godt til.

Hvis kompostkværnen ikke skal benyttes over en længere periode, skal den beskyttes mod korrosion med en miljøvenlig olie.

Maskinen skal opbevares i et tørt rum.

Maskinen skal opbevares uden for børns ræk- kevidde Rengøring og konservering skal foretages ved sæsonafslutningen. Vigtigt: Brug handsker! Løsn de 4 unbrakoskruer (fi g. 15a/pos. K) kom- plet. Unbrakoskruerne kan kun løsnes, de kan ikke tages af. Løsn sikringsskruen på undersiden af maskinen (fi g. 15b/pos. L) indtil anslag. Sik- ringsskruen kan kun løsnes, den kan ikke tages af. Nu kan låget (fig. 15a/pos. M) fjernes.Rengør Anl_GLH_E_2845_B_SPK7.indb 167Anl_GLH_E_2845_B_SPK7.indb 167 15.03.2019 07:04:0915.03.2019 07:04:09DK

skærerummet, modkniven og knivakslen, og smør dem med et tyndt lag planteolie, inden du samler det hele igen i omvendt rækkefølge. Ved sæsonstart skal modkniven indstilles korrekt som beskrevet under pkt. 6.8.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_GLH_E_2845_B_SPK7.indb 168Anl_GLH_E_2845_B_SPK7.indb 168 15.03.2019 07:04:1015.03.2019 07:04:10DK

Fejl Mulige årsager Afhjælpning Motoren kører ikke. - Strømafbrydelse. - Motorbeskyttelsen har reageret - Sikkerhedsafbryderen giver ingen kontakt - Rotations-inverteren står i midters- tilling - Kontroller netledningen, stikket og sikringen. - Tryk på Reset-knappen (se punkt 6.5) - Sæt opsamlingsboksen rigtigt i, og skub sikkerhedsafbryderen op, ind- til den går i indgreb - Indstil omløbsretningen på rota- tions-inverteren Materialet trækkes ikke ind. - Fræseværket kører baglæns. - Materialeophobning i påfyldnings- tragten. - Fræseværket er blokeret. - Skift drejeretning. - Skift drejeretning, og træk materia- let ud af påfyldningstragten. Tykke grene føres i igen, således at kni- ven ikke med det samme griber fat i de samme indhak. - Skift drejeretning. Kniven frigiver det fastklemte materiale. Materialet kværnes ikke ordentligt. - Modkniven er indstillet forkert. - Indstil modkniven. Se kapitel 6.8. Anl_GLH_E_2845_B_SPK7.indb 169Anl_GLH_E_2845_B_SPK7.indb 169 15.03.2019 07:04:1015.03.2019 07:04:10DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsfald. Er netimpedansen på tilslutningspunktet til det off entlige net større end 0,324 Ω, kan det være nødvendigt at træff e yderligere foranstaltninger, før apparatet kan køre korrekt via denne tilslutning. Du kan forhøre dig om impedans hos forsyningsselskabet. Anl_GLH_E_2845_B_SPK7.indb 170Anl_GLH_E_2845_B_SPK7.indb 170 15.03.2019 07:04:1015.03.2019 07:04:10DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Valse Forbrugsmateriale/ forbrugsdele* Modkniv (trykplade) Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GLH_E_2845_B_SPK7.indb 171Anl_GLH_E_2845_B_SPK7.indb 171 15.03.2019 07:04:1015.03.2019 07:04:10DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_GLH_E_2845_B_SPK7.indb 172Anl_GLH_E_2845_B_SPK7.indb 172 15.03.2019 07:04:1015.03.2019 07:04:10NO
